松下微波炉维修手册

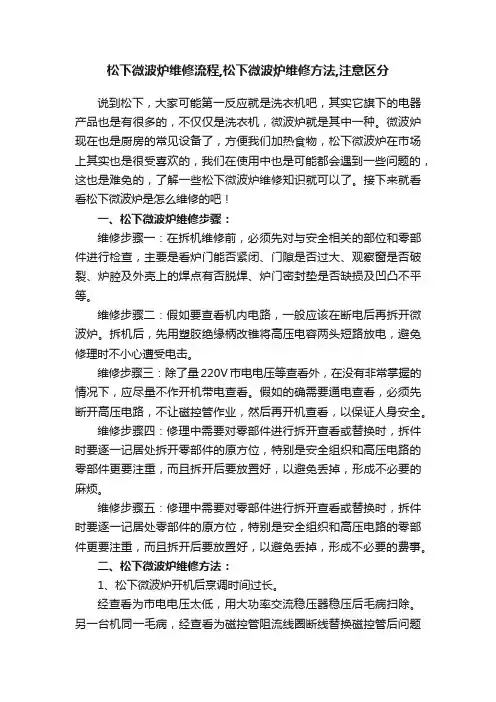

松下微波炉维修流程,松下微波炉维修方法,注意区分说到松下，大家可能第一反应就是洗衣机吧，其实它旗下的电器产品也是有很多的，不仅仅是洗衣机，微波炉就是其中一种。

微波炉现在也是厨房的常见设备了，方便我们加热食物，松下微波炉在市场上其实也是很受喜欢的，我们在使用中也是可能都会遇到一些问题的，这也是难免的，了解一些松下微波炉维修知识就可以了。

接下来就看看松下微波炉是怎么维修的吧！一、松下微波炉维修步骤：维修步骤一：在拆机维修前，必须先对与安全相关的部位和零部件进行检查，主要是看炉门能否紧闭、门隙是否过大、观察窗是否破裂、炉腔及外壳上的焊点有否脱焊、炉门密封垫是否缺损及凹凸不平等。

维修步骤二：假如要查看机内电路，一般应该在断电后再拆开微波炉。

拆机后，先用塑胶绝缘柄改锥将高压电容两头短路放电，避免修理时不小心遭受电击。

维修步骤三：除了量220V市电电压等查看外，在没有非常掌握的情况下，应尽量不作开机带电查看。

假如的确需要通电查看，必须先断开高压电路，不让磁控管作业，然后再开机查看，以保证人身安全。

维修步骤四：修理中需要对零部件进行拆开查看或替换时，拆件时要逐一记居处拆开零部件的原方位，特别是安全组织和高压电路的零部件更要注重，而且拆开后要放置好，以避免丢掉，形成不必要的麻烦。

维修步骤五：修理中需要对零部件进行拆开查看或替换时，拆件时要逐一记居处零部件的原方位，特别是安全组织和高压电路的零部件更要注重，而且拆开后要放置好，以避免丢掉，形成不必要的费事。

二、松下微波炉维修方法：1、松下微波炉开机后烹调时间过长。

经查看为市电电压太低，用大功率交流稳压器稳压后毛病扫除。

另一台机同一毛病，经查看为磁控管阻流线圈断线替换磁控管后问题排除。

2、松下微波炉开机后显现正常但无微波输出。

经查看为高压变压器次级线圈断路，替换高压变压器后毛病扫除。

另二台机为同一毛病，经查看为高压电容器击穿和高压二极管烧坏，别离替换高压电容器和高压二极管后问题排除。

©2009上海松下微波炉有限公司版权所有。

未经允许，私自翻印散发均属违法。

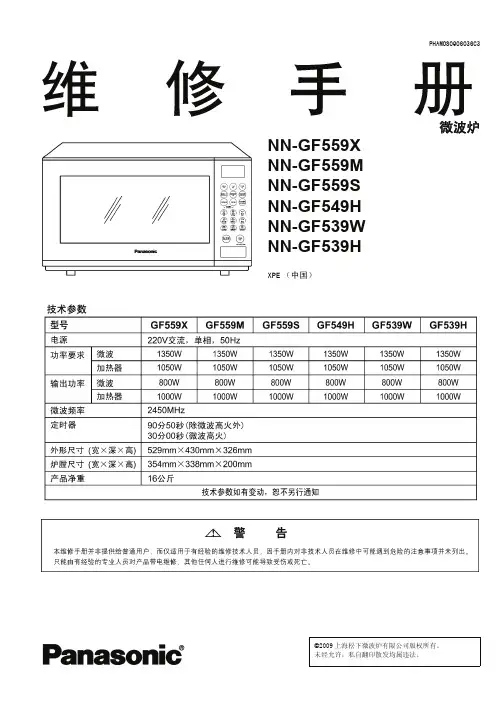

PHAMOS0906036C3微波炉NN-GF559X NN-GF559M NN-GF559SNN-GF549H NN-GF539W NN-GF539HXPE（中国）目录页数页数1特性表-------------------------------------------3 2控制板-------------------------------------------3 3原理图-------------------------------------------4 4操作顺序说明-------------------------------------5 5检修时注意事项-----------------------------------6 6元部件拆卸和更换的步骤---------------------------77元件测试步骤-------------------------------------12 8测量与调整---------------------------------------14 9检修指南 ----------------------------------------15 10分解图和零部件表---------------------------------18 11数据电路-----------------------------------------251特性表2控制板3原理图4操作顺序说明4.1.可变功率烹调控制当微波炉的功率选择设置在高功率以外的任一功率位置时，继电器RY1即由数据程序电路周期供能。

数据程序电路通过对RY1 触点的ON/OFF时间进行控制以改变微波炉从“低”功率到“高”功率的输出功率。

继电器RY1 ON/OFF的一次完整循环时间为22秒钟。

下表中给出的是设定的火力和微波输出之间的关系。

使用前，请认真参阅本说明书并妥善保管
松下电器顾客咨询服务中心：800-810-0781
手机/小灵通/未开通800业务地区：400-810-0781
松下电器中文网址：
微波炉的放置规格
微波烹调注意事项
功能指示
微波烹调用具的选择
控制面板
显示窗的介绍儿童安全锁设定
微波火力设定巧速解冻设定
解冻技巧
薄块烧烤/光波脆烤/变频烧烤的设定
自动再加热设定
自动烹调设定及菜谱
自动烹调设定及菜谱(图片仅供参考)
微波炉加热原理食物的特性
烹调技巧
微波炉的保养
要求修理服务之前。

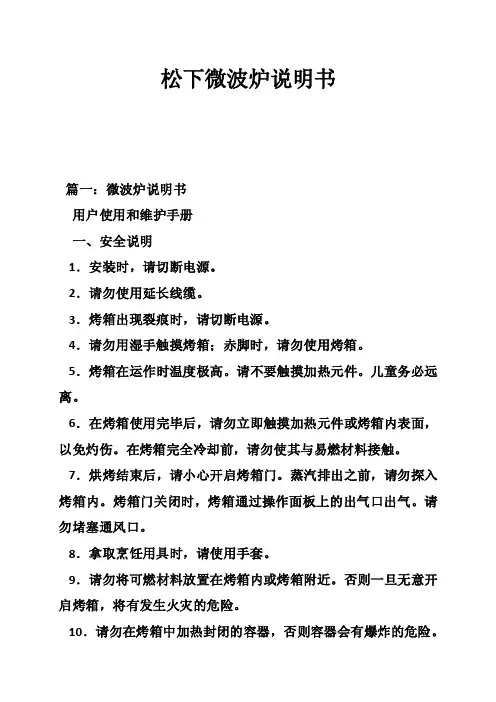

松下微波炉说明书篇一：微波炉说明书用户使用和维护手册一、安全说明1．安装时，请切断电源。

2．请勿使用延长线缆。

3．烤箱出现裂痕时，请切断电源。

4．请勿用湿手触摸烤箱；赤脚时，请勿使用烤箱。

5．烤箱在运作时温度极高。

请不要触摸加热元件。

儿童务必远离。

6．在烤箱使用完毕后，请勿立即触摸加热元件或烤箱内表面，以免灼伤。

在烤箱完全冷却前，请勿使其与易燃材料接触。

7．烘烤结束后，请小心开启烤箱门。

蒸汽排出之前，请勿探入烤箱内。

烤箱门关闭时，烤箱通过操作面板上的出气口出气。

请勿堵塞通风口。

8．拿取烹饪用具时，请使用手套。

9．请勿将可燃材料放置在烤箱内或烤箱附近。

否则一旦无意开启烤箱，将有发生火灾的危险。

10．请勿在烤箱中加热封闭的容器，否则容器会有爆炸的危险。

11．热脂肪和热油是高度易燃的物质。

在加热含高脂肪和高油量的食物时，请务必随时观察整个烘烤过程。

12．酒精高温下易挥发，因此在烘烤含酒精的食物时，为防止酒精蒸汽燃烧，应避免酒精蒸汽接触电子加热元件。

13．请勿使用蒸汽净化器。

14．请勿使用研磨剂或金属刮刀清除烤箱门的玻璃表面。

玻璃表面划伤后，可能导致玻璃破损。

二、使用前1．直接靠近烤箱的厨房用具必须具有耐热性（至少90℃）。

2．烤箱型号铭牌上的电压必须与供电电压相符。

型号铭牌位于烤箱的前缘（打开烤箱门可见）。

3．取下配件上的纸板片、保护膜和胶粘标签。

从烤箱中取出配件后，将烤箱加热至200℃，保持通电一小时左右，以去除隔离材料和保护油脂的气味。

三、使用时1. 勿将重物放置在烤箱门上，以免损坏。

2. 勿在烤箱门把上悬挂任何物体。

3. 勿在烤箱内部铺放铝箔。

4. 为避免搪瓷涂层损坏，请勿在任何情况下将水倒入热烤箱中。

5. 为避免划伤，请勿在烤箱内部表层拖拽锅碗瓢盆。

6. 除非食谱特别要求，否则烹饪前无需预热烤箱。

7. 为了更好地吸收热量，请使用深色、黑漆或搪瓷烘焙模具。

8. 为了节电，可在设定时间的前10至15分钟结束烹饪。

NN-K542 MF / NN-K542 WFNN-K5440 MF / NN-K5441 JF / NN-K5442 MF微波炉使用说明书使用前，请认真参阅本说明书并妥善保管©Copyrighted by Matsushita Electric Industrial Co., Ltd. 2002微波炉的放置1规格*IEC 程序测试重量和体积以约数计算。

规格如有改动无须先行通知。

关于生产的年月份、国家和系列号请参看微波炉的铭牌。

本产品符合下列国家标准:GB4706.1GB4706.21GB4706.22企业产品标准号: Q/YXSS1微波炉烹调注意事项2使用要点说明使用本电器产品时，为避免产生意外，必须注意下列基本安全要点：(否则会引起微波外泄)1.在使用本设备前，请参阅使用要点。

2.生鸡蛋及密封盒之类的东西，(例如：密封的玻璃瓶及婴儿用奶瓶)容易引起爆裂，故不能放入炉内加热烹煮。

3.本产品只适用于本册说明的用途。

4.小孩使用本产品时必须注意看管。

5.当微波炉操作不正常，或受损坏及碰撞时，应停止继续使用。

6.不可用于室外。

7.不可将电源线或插头浸入水中。

8.不可将电源线接近高温处。

9.不可将电源线挂在桌子或柜台边。

10.为避免微波炉起火：(a)不可过分烹煮食物。

注意放入炉内的材料，如：纸、塑料或其它易燃物品等。

(b)放盒子入微波炉时，请撤去金属包装带。

(c)万一炉内的东西着火，请保持关紧炉门并按停止/再调校键。

然后拔去电源插头，或关掉屋内电源总开关。

11.切勿拆开炉身。

12.使用微波炉时，请将玻璃转盘和转盘支架放置妥当，并确定玻璃转盘转动是否正常。

I 检查是否损坏使用微波炉前应先按下列各项检查：1.炉体是否有损伤、开裂。

2.炉门是否损坏，开关是否正常。

3.门栓是否妥当。

4.炉门上镶着金属绝缘网孔的金属板不可弯曲或变形。

5.炉门上的绝缘网孔不可沾上食物或聚积油污。

II 预防事项请注意以下事项。

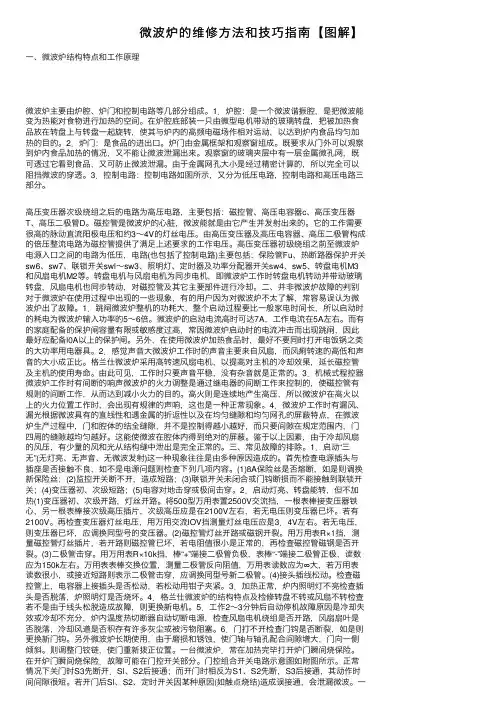

微波炉的维修⽅法和技巧指南【图解】⼀、微波炉结构特点和⼯作原理微波炉主要由炉腔、炉门和控制电路等⼏部分组成。

1．炉腔：是⼀个微波谐振腔，是把微波能变为热能对⾷物进⾏加热的空间。

在炉腔底部装⼀只由微型电机带动的玻璃转盘，把被加热⾷品放在转盘上与转盘⼀起旋转，使其与炉内的⾼频电磁场作相对运动，以达到炉内⾷品均匀加热的⽬的。

2．炉门：是⾷品的进出⼝。

炉门由⾦属框架和观察窗组成。

既要求从门外可以观察到炉内⾷品加热的情况，⼜不能让微波泄漏出来。

观察窗的玻璃夹层中有⼀层⾦属微孔⽹，既可透过它看到⾷品，⼜可防⽌微波泄漏。

由于⾦属⽹孔⼤⼩是经过精密计算的，所以完全可以阻挡微波的穿透。

3．控制电路：控制电路如图所⽰，⼜分为低压电路，控制电路和⾼压电路三部分。

⾼压变压器次级绕组之后的电路为⾼压电路，主要包括：磁控管、⾼压电容器c、⾼压变压器T、⾼压⼆极管D。

磁控管是微波炉的⼼脏，微波能就是由它产⽣并发射出来的。

它的⼯作需要很⾼的脉动直流阳极电压和约3～4V的灯丝电压。

由⾼压变压器及⾼压电容器、⾼压⼆极管构成的倍压整流电路为磁控管提供了满⾜上述要求的⼯作电压。

⾼压变压器初级绕组之前⾄微波炉电源⼊⼝之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。

转盘电机与风扇电机为同步电机，即微波炉⼯作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进⾏冷却。

⼆、并⾮微波炉故障的判别对于微波炉在使⽤过程中出现的⼀些现象，有的⽤户因为对微波炉不太了解，常容易误认为微波炉出了故障。

1．跳闸微波炉整机的功耗⼤，整个启动过程要⽐⼀般家电时间长，所以启动时的耗电为微波炉输⼊功率的5～6倍。

微波炉的启动电流⾼时可达7A，⼯作电流在5A左右。

⽽有的家庭配备的保护闸容量有限或敏感度过⾼，常因微波炉启动时的电流冲击⽽出现跳闸，因此最好应配备l0A以上的保护闸。

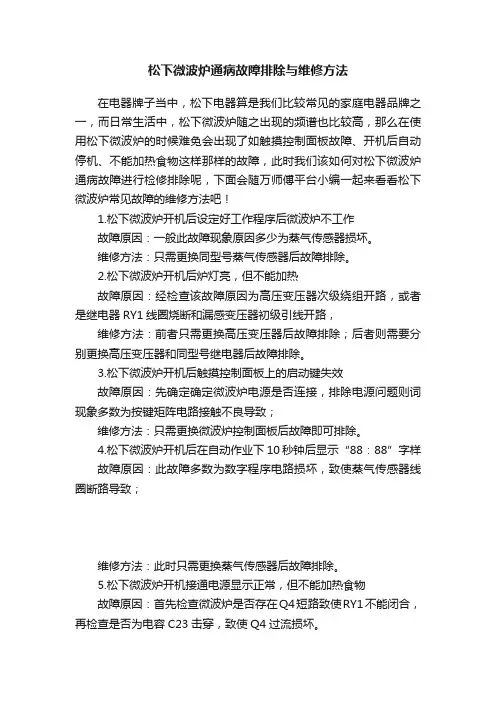

松下微波炉通病故障排除与维修方法在电器牌子当中，松下电器算是我们比较常见的家庭电器品牌之一，而日常生活中，松下微波炉随之出现的频谱也比较高，那么在使用松下微波炉的时候难免会出现了如触摸控制面板故障、开机后自动停机、不能加热食物这样那样的故障，此时我们该如何对松下微波炉通病故障进行检修排除呢，下面会随万师傅平台小编一起来看看松下微波炉常见故障的维修方法吧！1.松下微波炉开机后设定好工作程序后微波炉不工作故障原因：一般此故障现象原因多少为蒸气传感器损坏。

维修方法：只需更换同型号蒸气传感器后故障排除。

2.松下微波炉开机后炉灯亮，但不能加热故障原因：经检查该故障原因为高压变压器次级绕组开路，或者是继电器RY1线圈烧断和漏感变压器初级引线开路，维修方法：前者只需更换高压变压器后故障排除；后者则需要分别更换高压变压器和同型号继电器后故障排除。

3.松下微波炉开机后触摸控制面板上的启动键失效故障原因：先确定确定微波炉电源是否连接，排除电源问题则词现象多数为按键矩阵电路接触不良导致；维修方法：只需更换微波炉控制面板后故障即可排除。

4.松下微波炉开机后在自动作业下10秒钟后显示“88：88”字样故障原因：此故障多数为数字程序电路损坏，致使蒸气传感器线圈断路导致；维修方法：此时只需更换蒸气传感器后故障排除。

5.松下微波炉开机接通电源显示正常，但不能加热食物故障原因：首先检查微波炉是否存在Q4短路致使RY1不能闭合，再检查是否为电容C23击穿，致使Q4过流损坏。

维修方法：前者更换同型号2SC1685三极管后故障排除；后者更换同型号电容和Q4后故障即可排除。

6.松下微波炉开机后工作正常但经常烤糊食物故障原因：经检查为R27变值致使分压值太低，不能突破开关电位而导致温度继续升高。

维修方法：此时只需要将同型号33kΩ电阻更换后故障排除。

7.松下微波炉开机后微波炉不工作故障原因：此故障多数为微波炉电源引线断裂，排除前者原因可以检查为微波炉变压器低压线圈组烧坏开路和功率延迟器损坏。

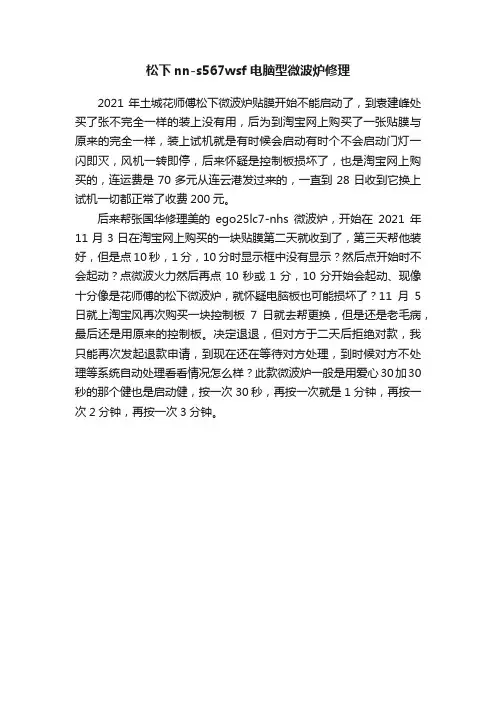

松下nn-s567wsf电脑型微波炉修理
2021年土城花师傅松下微波炉贴膜开始不能启动了，到袁建峰处买了张不完全一样的装上没有用，后为到淘宝网上购买了一张贴膜与原来的完全一样，装上试机就是有时候会启动有时个不会启动门灯一闪即灭，风机一转即停，后来怀疑是控制板损坏了，也是淘宝网上购买的，连运费是70多元从连云港发过来的，一直到28日收到它换上试机一切都正常了收费200元。

后来帮张国华修理美的ego25lc7-nhs微波炉，开始在2021年11月3日在淘宝网上购买的一块贴膜第二天就收到了，第三天帮他装好，但是点10秒，1分，10分时显示框中没有显示？然后点开始时不会起动？点微波火力然后再点10秒或1分，10分开始会起动、现像十分像是花师傅的松下微波炉，就怀疑电脑板也可能损坏了？11月5日就上淘宝风再次购买一块控制板7日就去帮更换，但是还是老毛病，最后还是用原来的控制板。

决定退退，但对方于二天后拒绝对款，我只能再次发起退款申请，到现在还在等待对方处理，到时候对方不处理等系统自动处理看看情况怎么样？此款微波炉一般是用爱心30加30秒的那个健也是启动健，按一次30秒，再按一次就是1分钟，再按一次2分钟，再按一次3分钟。

17部件布置18包装分解图19维修部品表参考号部件号部件名称及说明数量备注1EAB827AL2左重低音喇叭12EAB827AR2右重低音喇叭1EAK7H12BL2左喇叭SP （左）1EAK7H12BR2右喇叭SP （右）13EUR7635050遥控器1FBL08A12LS 冷却风扇4J0KD00000041噪音过滤器2J0KD00000071铁氧磁芯44J0KF00000018噪音过滤器（小）55J0KG00000014噪音过滤器（大）36K2CK3DH00016电源线1K5D312BL0008L/副保险丝(PF 线路板F902)1K5D802BNA003L/主保险丝（PF 线路板F900F901）27MC106H30F6A 屏体18R6DW/2STA L/干电池2TBMF587模块铭牌（42PV30C）19TBXA39901电源开关（涂装）110TBXA40003搜索按钮111TEK6935门锁112TEKC011调节器113TES4G204电源开关弹簧114TESD060门弹簧1THEL023Z L/带垫螺丝24THEL027N 带垫螺丝（D：3）3THEL035N L/螺丝（高频头：7 PA：4PF：4　挂钩：2）127THEL036N L/螺丝8THTD010N L/螺丝1215TKEA07906面框本体116TKGA5124前面玻璃板（滤光玻璃）117TKKC5175-1导光板118TKKL5231-1盖子419TKKL5269-1调整盖120TKKL5275端子盖121TKKL5276小门122TKKL5277-2孔盖2TKPA79603前面屏（有机玻璃）1TKPA79901面框罩123TKPA80002下部门本体（涂装）124TKPA80701IC 光电窗125TKRA19904A 后盖把手2TKRA34301装饰条（左）1TKRA34304装饰条（右）1TKRA34401A ESC 边角块（右）1TKRA34501A ESC 边角块（左）126TKUX06603后盖本体1TMK18021FELT 2TMKA381FELT2TMM15414-2空中线夹127TMM17499线夹1TMME108扎带1TMME206端子/线夹2TMMX095塑料挂钩2TMMX102M8 支撑件4TMXX023L/芯子支座428TPCB63501包装箱内箱129TPCB63601包装箱内箱底箱130TPD0A9002L 包装箱箱扣8TPDA0848L/缓冲材顶/底（第2重）2TPDA0862-2L/边角保护垫（右）1TPDA0863-2L/边角保护垫（左）131TPDA1023L/缓冲材（顶面）132TPDA1024L/缓冲材（底面）133TPDF0764L/附属品箱134TPDF1268内箱顶板1TPDF1269L/顶板（第2重）135TPEH165塑料袋1TPGA2490L/PC （第2重）1TPGA2500L/PC 底箱（第2重）136TQEF035袋子1TQFC527L/线夹说明标签137TQZC645说明书138TQZF163保修证1TSXL139SUS-FPC8TSXL214柔性导线(FPC)(D-C1)1TSXL216SCN-FPC8TSXL222L/柔性导线(C1-C2)2TSXL289柔性导线(L FPC)(D-C3)1TSXL290柔性导线(FPC)(D-C4)1TSXL308柔性导线(L FPC)(D-C2)1TSXL323FPC(DG7-G7)1TXAUX01UFSC 高频头块（半成品）1TXFUX010QKS 玻璃按压金具上（备品）1TXFUX020QKSA 玻璃按压金具下（备品）1TXFUX03UHSE 玻璃按压金具左（备品）1TXFUX04UHSU 玻璃按压金具（备品）1TXJ/G5UHSE G5-(H9)连线1TXJ/P20QJS SC2-P2连线1TXJ/P7QCSU L/PA7-P71TXJ/W1UHSE L/PA1-WR/WL 连线(带芯)1TXJC320QJS L/SS32-C321TXJD120QCS L/PA12-D121TXJD200QBS SC20-D20连线1TXJD250QJS L/D25-P251TXJD270QJS L/D27-P271TXJDG12UHSB DG12-S4/K12连线(带芯)1TXJDG18UGSE DG18-(G18)连线1TXJDG3QFSH DG3-D3连线1TXJFAN0QKS L/FAN-PA2TXJFGN0QCS AC 引入-接地连接板1TXJFN10QKS L/FAN-PA2TXJG18UHSE G18-(DG18)连线1TXJH10QCSE H10-T10连线1TXJH11QCSC H11-T11连线1TXJJG3UFSA L/DG10-JG31TXJK24QKSU K24-C24连线1TXJP110QJS L/P11-SS111TXJP120QJS L/P12-SS121TXJP230QJS SC23-P23连线1TXJPA1UHSE PF10-PA10连线1TXJPA20QCS PA2-DG2连线1TXJPA3UHSE L/PA3-SPL/SPR 1TXJPA40QCS L/PA4-D41TXJPA50QKS L/PA5-P51TXJPA6UJSE PA6-DG6连线1TXJPA8QCSU PA8-DG8连线1TXJPF10QCS AC 引入-PF11TXJPF20QKS PF2-P9连线1TXJS340QKS S34-SS34连线1TXJS420QKS L/SS42-C421TXJS450QMS-1L/SU45-SC45/SD46-SC462TXJTNRQCSC TA-TB1TXN/D1UFSC D 线路板（半成品）包装入1TXN/G1UFSC G 线路板（半成品）包装入1TXN/K1UFSC K 线路板（半成品）包装入1TXN/P1UFSC P 线路板（半成品）包装入1TXN/S1UFSC S 线路板（半成品）包装入1TXNC11UFSC C1线路板（半成品）包装入1TXNC21UFSC C2线路板（半成品）包装入1TXNC31UFSC C3线路板（半成品）包装入1TXNC41UFSC C4线路板（半成品）包装入1TXNDG1UFSC DG 线路板（完成品）1TXNJG1UGSC JG 线路板（半成品）包装入1TXNPA1UFSC PA 线路板（半成品）包装入1TXNPF1UFSC PF 线路板（半成品）包装入1TXNSC1UFSC SC 线路板（半成品）包装入1TXNSD1UFSC SD 线路板（半成品）包装入1TXNSS1UFSC SS 线路板（半成品）包装入1TXNSU1UFSC SU 线路板（半成品）包装入1XTB4+10A L/螺丝（前面玻璃按压：22）22XTB4+12AFZ 螺丝20XTB4+12J L/螺丝(SP:12 SCB:4 FS:7PBM:2 FGM:4)29XTB4+15A 螺丝6XTB4+15AFZ L/螺丝(CAB-BC)10XTB4+20A L/螺丝4XTV3+10JFZ 螺丝3XTW3+8T L/螺丝（导光板）2XTW4+35D 螺丝（工艺面框)10XTW4+Z15D L/SP 螺丝7XYC4+FJ35FZ L/螺丝11XYN3+F10L/螺丝（支架-玻璃按压金具（下））2XYN3+F10FZ L/螺丝（AC 接口：2）2XYN3+F8L/螺丝40XYN4+E8接地螺丝1XYN5+C20L/带垫螺丝（支架）8参考号部件号部件名称及说明数量备注20更换部件清单20.1.更换部件清单注意事项20.2.电器部件更换清单参考号部件号部件名称及说明件数备注C11K1MN80B00002连接接头1C12K1MN20B0004320P 连接接头1C21K1MN80B00002连接接头1C22K1MN20B0004320P 连接接头1C31K1MN80B00002连接接头1C32K1KA12A0022712P 连接接头1C33K1MN20B0004320P 连接接头1C41K1MN80B00002连接接头1C42K1KA04A001994P 连接接头1C43K1MN20B0004320P 连接接头1C44K1KA08A002328P 连接接头1C001F2A0J1020040 E 1000UF,6.3V1C002,03F2A1H100A182 E 10UF,50V2C004F2A0J1020040 E 1000UF,6.3V1C006ECJ1VC1H220J C 22PF,J,50V1C007ECJ1VF1C104Z C 0.1UF,Z,16V1C009ECJ1VF1H104Z C 0.1UF,Z,50V1C013,16ECJ1VF1C104Z C 0.1UF,Z,16V2C017ECJ3VB1C474K C 0.47UF,K,16V1C018,19ECJ1VC1H330J C 33PF,J,50V2C020ECJ2VF1C104Z C 0.1UF,Z,16V1C021ECJ1VC1H101J C 100PF,J,50V1C022F1K0J3350002 C 33UF,J,25V1C023ECJ1VF1H102Z C 1000PF,Z,50V1C024ECJ1VC1H221J C 220PF,J,50V1C051ECJ2VF1C104Z C 0.1UF,Z,16V1C052,53ECJ1VC1H330J C 33PF,J,50V2C054ECJ1VC1H220J C 22PF,J,50V1C055F2A0J1020040 E 1000UF,6.3V1C056ECJ1VF1C104Z C 0.1UF,Z,16V1C058F2A1H100A182 E 10UF,50V1C059ECJ1VF1H104Z C 0.1UF,Z,50V1C063F2A1H100A182 E 10UF,50V1C064,67ECJ1VF1C104Z C 0.1UF,Z,16V2C068ECJ3VB1C474K C 0.47UF,K,16V1C069F2A0J1020040 E 1000UF,6.3V1C070ECJ1VC1H101J C 100PF,J,50V1C071F1K0J3350002 C 33UF,J,25V1C300F2H1C470A009 E 47UF,16V1C301ECJ3YB0J106M C 10UF,M,6.3V1C309ECJ1VB1H103K C 0.01UF,K,50V1C401F0CAF105A021 C 1UF,250V1C402ECJ2XC1H101J C 100PF,J,50V1C403ECKCNA222MEB C 2200PF,M1C404F0CAF105A021 C 1UF,250V1C407EEUEB2W220B E 22UF,450V 1C408F2A1H470A123 E 47UF,50V1C409F0CAF105A021 C 1UF,250V1C410F2A1H470A123 E 47UF,50V1C411F2A1H100A123 E 10UF,50V1C412ECJ2XB1H103K C 0.01UF,K,50V1C413ECJ2XB1H104K C 0.1UF,K,50V1C416F1J1V474A001 C 0.47UF,35V1C417F2A1H100A123 E 10UF,50V1C419ECJ2XB1H104K C 0.1UF,K,50V1C421,22ECJ2XB1H103K C 0.01UF,K,50V2C423ECJ2XB1H472K C 4700PF,K,50V1C424,25ECJ3YB1E105K C 1UF,K,25V2C426ECJ2XC1H471J C 470PF,J,50V1C427F1J1A1050002 C 1UF,Z,50V1C428ECJ2XC1H221J C 220PF,J,50V1C429,30F1K2J1530002 C 0.15PF,J,630V2C431ECJ2XB1H102K C 1000PF,K,50V1C432,36F1J1C1050011 C 1UF,Z,50V2C440F2A1H100A123 E 10UF,50V1C443,44F1A3A102A040 C 1000PF,J,1KV2C445F1J1C1050011 C 1UF,Z,50V1C446,48F2B2W3310006 C 330UF,450V2C449,50F1A3A102A040 C 1000PF,J,1KV2C451F1A3A101A040 C 100PF,J,1KV1 C455F1A3A221A040 E 220UF,1KV1 C457ECWH8203RHV P 0.020PF,J,8KV1 C458ECWH8683RHV P 0.068PF,J,8KV1 C459F1K2J1530002 C 0.15PF,J,630V1C460,61F1A3A331A039 E 330UF,1KV2C462ECJ3YB1E105K C 1UF,K,25V1C463ECJ2XC1H220J C 22UF,J,50V1C464ECJ2XB1H104K C 0.1UF,K,50V1C465ECKDNA471KB7 C 470PF,Z,1C501,02ECJ2XB1H103K C 0.01UF,K,50V2C503,04ECJ2XB1H104K C 0.1UF,K,50V2C506-08ECJ2XB1H103K C 0.01UF,K,50V3C509F2A1E101A097 E 100UF 25V1C511F1J1C1050011 C 1UF,Z,50V1C513,14ECJ2XC1H471J C 470PF,J,50V2C515EEUFC1A102 E 1000UF,10V1C516F1J1A1050002 C 1UF,Z,50V1C517ECA1EM221 E 220UF,25V1C518F2A1E470A097 E 47UF,25V1C521F2A1H100A123 E 10UF,50V1C522ECJ2XB1H103K C 0.01UF,K,50V1C523F2A1E101A097 E 100UF 25V1C524EEUEB1H220SB E 22UF,50V 1C525ECJ2XB1H103K C 0.01UF,K,50V1C526ECJ2XB1H104K C 0.1UF,K,50V1C527ECJ2XB1H102K C 1000PF,K,50V1C528ECJ2XB1H104K C 0.1UF,K,50V1C529F2A1E101A097 E 100UF 25V1C530ECJ2VB1H333K C 0.033UF,K,50V1C531,32ECJ2XB1H104K C 0.1UF,K,50V2C534ECJ2XC1H681J C 680PF,J,50V1C535ECJ2XB1H103K C 0.01UF,K,50V1C536ECJ2XB1H104K C 0.1UF,K,50V1C537ECJ2XB1H102K C 1000PF,K,50V1C538ECJ2XB1H103K C 0.01UF,K,50V1C539ECJ2VB1H333K C 0.033UF,K,50V1C540ECJ2XC1H152J C 1500PF,J,50V1C541,44F1J1C1050011 C 1UF,Z,50V2C546F2A1E101A097 E 100UF 25V1C547ECJ2VB1H333K C 0.033UF,K,50V1C549F1J2E1030004 C 0.1PF,J,250V1C550F2A1E681A099 E 680UF,25V1C552F1J1C1050011 C 1UF,Z,50V1C553,54ECJ2XB1H104K C 0.1UF,K,50V2C555ECA2AHG102 E 1000UF,100V1C556F2A1C152A126 E 1500UF,16V1C557F2A1E681A099 E 680UF,25V1C558F2B2D1720001 E 1700UF,200V1C559ECJ2XB1H104K C 0.1UF,K,50V1C560ECA2AHG102 E 1000UF,100V1C561ECJ2XB1H103K C 0.01UF,K,50V1C562F2B2D1720001 E 1700UF,200V1C565F2A1E4710065 E 470UF,25V1C573F1J1C1050011 C 1UF,Z,50V1C574EEUFC0J122 E 1200UF,6.3V1C576F2A1E470A097 E 47UF,25V1C577F2A2A101A023100YXF101MK1C578F2A1E470A097 E 47UF,25V1C579ECJ2XB1H223K C 0.022UF,K,50V1C580ECJ2XB1H103K C 0.01UF,K,50V1C581ECJ2XB1H223K C 0.022UF,K,50V1C583ECJ2XB1H103K C 0.01UF,K,50V1C585,86ECJ2XB1H104K C 0.1UF,K,50V2C587ECJ2XB1H103K C 0.01UF,K,50V1C598F2A1E470A097 E 47UF,25V1C599ECJ2XB1H104K C 0.1UF,K,50V1C600,01ECJ2XB1H103K C 0.01UF,K,50V2C602ECJ2XB1H102K C 1000PF,K,50V1C603,04ECJ2XB1H104K C 0.1UF,K,50V2C605ECJ2XB1H103K C 0.01UF,K,50V1C606ECJ2XB1H102K C 1000PF,K,50V1C607F1J1C1050011 C 1UF,Z,50V1C608,09ECJ2XB1H103K C 0.01UF,K,50V2C614F2A1H100A123 E 10UF,50V1C901ECQU2A105BN9P 1UF,250V1C902ECQU2A224BN9P 0.22UF,250V1C903ECQU2A105BN9P 1UF,250V1C910ECKCNA221MBB C 220PF,M1参考号部件号部件名称及说明件数备注C911ECKCNA221KB7C 220PF,M,1C914ECKCNA221MBB C 220PF,M 1C915ECQU2A224BN9P 0.22UF,250V 1C916,17ECKCNA471KB7 C 470PF,Z,2C920EETHC2W151J E 150PF,450V 1C921EEUFC1H330B E 33PF,50V 1C922ECJ2VF1H104Z C 0.1UF,Z,50V 1C923ECQF4103JZH P 0.01UF,250V 1C924ECKW3D471KBR C 470PF,K,2KV 1C926ECJ2VC1H471J C 470PF,J,50V 1C927ECJ2VC1H221J C 220PF,J,50V 1C928ECJ2VC1H222J C 2200PF,J,50V 1C929ECA1HHG100B E 10UF,50V1C930ECJ2VF1H103Z C 0.01UF,Z,50V 1C931ECJ2VC1H151J C 150PF,J,50V 1C970ECKR3A331KBP C 330PF,K,1KV 1C971EEUFC1V122B E 1.2UF,35V 1C972ECKR3A331KBP C 330PF,K,1KV 1C973EEUFC1E102E E 1000UF,25V 1C974ECJ2VB1H332K C 3300PF,K,50V 1C990ECA1HHG100B E 10UF,50V 1C1000ECJ1VB1C104K C 0.1UF,Z,16V 1C1001EEEHB0J470R C 47PF,J,6.3V 1C1002ECJ1VB1C104K C 0.1UF,Z,16V 1C1003EEEHB0G221P C 220PF,J,4V 1C1004ECJ1VB1C104K C 0.1UF,Z,16V 1C1005EEEHB1C470P C 47PF,J,16V 1C1006ECJ1VB1C104K C 0.1UF,Z,16V 1C1007EEEHB0G101R C 100PF,J,4V 1C1008EEEHB1C470P C 47PF,J,16V 1C1009ECJ1VB1C104K C 0.1UF,Z,16V 1C1013ECJ1VF1C104Z C 0.1UF,Z,16V 1C1014EEEHB0J101P C 100PF,J,6.3V 1C1016,17ECJ1VF1C104Z C 0.1UF,Z,16V 2C1018EEEHB0J470R C 47PF,J,6.3V 1C1019ECJ1VF1C104Z C 0.1UF,Z,16V 1C1020EEEHB1H4R7R C 4.7PF,J,50V 1C1021,23ECJ1VB1C104K C 0.1UF,Z,16V 2C1024EEEHB0J101P C 100PF,J,6.3V 1C1025ECJ2VC1H102J C 1000PF,J,50V 1C1027ECJ1VF1C104Z C 0.1UF,Z,16V 1C1028ECJ1VB1C104K C 0.1UF,Z,16V 1C1029,30ECJ2VC1H330J C 33PF,J,50V 2C1031ECJ2YB1H563K C 0.056UF,K,50V 1C1032EEEHB0G101R C 100PF,J,4V 1C1033ECJ1VF1H104Z C 0.1UF,Z,50V 1C1034EEEHB0J101P C 100PF,J,6.3V 1C1035ECJ2VF1C105Z C 6800PF,K,50V 1C1036EEEHB0G221P C 220PF,J,4V 1C1037EEEHP1C100R C 10PF,J,16V 1C1038-40ECJ1VF1C104Z C 0.1UF,Z,16V 3C1041EEEHB1C470P C 47PF,J,16V 1C1042ECJ1VF1C104Z C 0.1UF,Z,16V 1C1044ECJ1VB1C104K C 0.1UF,Z,16V 1C1045ECJ1VC1H151J C 150PF,J,50V 1C1046EEEHB1C100R C 10PF,J,16V 1C1047EEEHB0G221P C 220PF,J,4V 1C1048-50ECJ1VF1C104Z C 0.1UF,Z,16V 3C1051EEEHB0G101R C 100PF,J,4V 1C1052ECJ1VB1H103K C 0.01UF,K,50V 1C1053ECJ1VF1C104Z C 0.1UF,Z,16V 1C1054EEEHB0G221P C 220PF,J,4V 1C1055ECJ1VF1C104Z C 0.1UF,Z,16V 1C1057,58ECJ1VF1C104Z C 0.1UF,Z,16V 2C1060,62ECJ1VF1C104Z C 0.1UF,Z,16V 2C1063ECJ1VC1H220J C 22PF,J,50V 1C1064ECJ1VF1C104Z C 0.1UF,Z,16V 1C1065ECJ1VC1H220J C 22PF,J,50V 1C1066ECJ1VF1C104Z C 0.1UF,Z,16V 1C1068-73ECJ1VF1C104Z C 0.1UF,Z,16V 6C1075ECJ2VC1H101J C 100PF,J,50V 1C1076ECJ1VF1C104Z C 0.1UF,Z,16V 1C1077EEEHB1C100R C 10PF,J,16V 1C1078ECJ1VF1C104Z C 0.1UF,Z,16V 1C1081EEEHB0G101R C 100PF,J,4V 1C1082ECJ1VC1H221JC 220PF,J,50V1C1083,84ECJ1VF1C104Z C 0.1UF,Z,16V 2C1086-89ECJ1VF1C104Z C 0.1UF,Z,16V 4C1090ECJ3YB1A335K C 0.033UF,K,10V 1C1092ECJ1VF1C104Z C 0.1UF,Z,16V 1C1093ECJ1VB1H103K C 0.01UF,K,50V 1C1152ECJ1VB1C104K C 0.1UF,Z,16V 1C1201ECJ2VF1C105Z C 6800PF,K,50V 1C1202ECJ1VC1H221J C 220PF,J,50V 1C1203ECJ1VC1H101J C 100PF,J,50V 1C1204ECJ1VC1H221J C 220PF,J,50V 1C1205ECJ1VC1H101J C 100PF,J,50V 1C1206,07ECJ1VC1H221J C 220PF,J,50V 2C1208ECJ1VC1H101J C 100PF,J,50V 1C1209ECJ1VC1H221J C 220PF,J,50V 1C1210EEEHB0G221P C 220PF,J,4V 1C1211EEEHB0G101R C 100PF,J,4V 1C1231EEEHB0J101P C 100PF,J,6.3V 1C1234ECJ1VF1H103Z C 0.01UF,Z,50V 1C1235,36ECJ1VC1H271J C 270PF,J,50V 2C1238,39ECJ1VC1H101J C 100PF,J,50V 2C1240EEEHB1C101P C 100PF,J,16V 1C1241EEEHB0J221UP C 220PF,J,6.3V 1C1242ECJ1VB1C104K C 0.1UF,Z,16V 1C1254ECJ1VC1H101J C 100PF,J,50V 1C1270ECJ2VF1C104Z C 0.1UF,Z,16V 1C1271-73ECJ2VF1C105Z C 6800PF,K,50V 3C1274EEEHB1C470P C 47PF,J,16V 1C1275-81ECJ2VF1C105Z C 6800PF,K,50V 7C1301,02ECJ1VB1C104K C 0.1UF,Z,16V 2C1306,08EEEHB1C470P C 47PF,J,16V 2C1309-12EEEHB0J470R C 47PF,J,6.3V 4C1315-17EEEHB0G101R C 100PF,J,4V 3C1318,19EEEHB1C470P C 47PF,J,16V 2C1320EEEHB0G101R C 100PF,J,4V 1C1324EEEHB1E330P C 33PF,J,25V 1C1325ECJ1VF1H103Z C 0.01UF,Z,50V 1C1326,27ECJ1VF1C104Z C 0.1UF,Z,16V 2C1329EEEHB1H1R0R C 1.0PF,J,50V 1C1332,33EEEHB0G101R C 100PF,J,4V 2C1334EEEHB0G221P C 220PF,J,4V 1C1338EEEHB0G101R C 100PF,J,4V 1C1339EEEHB0G221P C 220PF,J,4V 1C1340ECJ1VB1C105K C 0.01UF,K,16V 1C1341EEEHB1C100R C 10PF,J,16V 1C1342-44EEEHB0G101R C 100PF,J,4V 3C1345EEEHB0G221P C 220PF,J,4V 1C1348EEEHB0J470R C 47PF,J,6.3V 1C1350EEEHB0G101R C 100PF,J,4V 1C1351ECJ1VF1A105Z C 1UF,Z,10V 1C1352,53EEEHB0G221P C 220PF,J,4V 2C1354EEEHB0J470R C 47PF,J,6.3V 1C1355EEEHB0G101R C 100PF,J,4V 1C1356ECJ1VF1A105Z C 1UF,Z,10V 1C1357EEEHB0G101R C 100PF,J,4V 1C1358,59ECJ1VF1A105Z C 1UF,Z,10V 2C1360EEEHB1C100R C 10PF,J,16V 1C1361EEEHB0G101R C 100PF,J,4V 1C1362ECJ1VF1A105Z C 1UF,Z,10V 1C1363ECJ1VB1H103K C 0.01UF,K,50V 1C1365ECJ1VB1C103K C 0.01UF,K,16V 1C1366,67ECJ1VF1A105Z C 1UF,Z,10V 2C1368ECJ1VB1H103K C 0.01UF,K,50V 1C1369ECJ1VB0J105K C 1UF,K,16V 1C1370ECJ1VF1A105Z C 1UF,Z,10V 1C1371ECJ1VC1H150J C 15PF,J,50V 1C1375ECJ1VF1C104Z C 0.1UF,Z,16V 1C1378,79ECJ1VC1H680J C 68PF,J,50V 2C1382EEEHB0J470R C 47PF,J,6.3V 1C1383ECJ1VC1H150J C 15PF,J,50V 1C1386ECJ1VB1H102K C 1000PF,K,50V 1C1387,88ECJ1VC1H101J C 100PF,J,50V 2C1389,90ECJ1VC1H470J C 47PF,J,50V 2C1393,95ECJ1VC1H220J C 22PF,J,50V 2C1398ECJ1VF1C104Z C 0.1UF,Z,16V 1C1402,03ECJ1VF1A105Z C 1UF,Z,10V 2C1404,05ECJ1VB1C104K C 0.1UF,Z,16V 2C1408,09ECJ1VF1A105Z C 1UF,Z,10V 2C1410-13ECJ1VB0J225K C 2.2UF,K,6.3V4 C1416ECJ1VB1H103K C 0.01UF,K,50V1 C1417F1K0J3350002 C 33UF,J,25V1 C1418ECJ1VC1H680J C 68PF,J,50V1 C1419ECJ1VC1H100D C 10PF,D,50V1 C1420ECJ1VC1H050D C 5PF,D,50V1 C1421,22ECJ1VC1H180J C 18PF,J,50V2 C1424ECJ1VC1H330J C 33PF,J,50V1 C1425ECJ1VC1H101J C 100PF,J,50V1 C1426ECJ1VB1H103K C 0.01UF,K,50V1 C1427ECJ1VC1H101J C 100PF,J,50V1 C1428ECJ1VF1A105Z C 1UF,Z,10V1 C1429,30ECJ1VC1H180J C 18PF,J,50V2 C1431,32ECJ1VC1H101J C 100PF,J,50V2 C1433,34ECJ1VF1A105Z C 1UF,Z,10V2 C1437ECJ1VB1C104K C 0.1UF,Z,16V1 C1438-40ECJ1VF1A105Z C 1UF,Z,10V3 C1441ECJ1VB1C104K C 0.1UF,Z,16V1 C1442ECJ1VF1A105Z C 1UF,Z,10V1 C1444-49ECJ1VF1A105Z C 1UF,Z,10V6 C1452,53ECJ1VF1A105Z C 1UF,Z,10V2 C1454ECJ1VB1H103K C 0.01UF,K,50V1 C1457ECJ1VF1H103Z C 0.01UF,Z,50V1 C1464EEEHB1C470P C 47PF,J,16V1 C1466ECJ1VB1C104K C 0.1UF,Z,16V1 C1467ECJ1VC1H820J C 82PF,J,50V1 C1468ECJ1VB1C104K C 0.1UF,Z,16V1 C1471,76ECJ1VB1C104K C 0.1UF,Z,16V2 C1479ECJ1VF1A105Z C 1UF,Z,10V1 C1482,83ECJ1VF1A105Z C 1UF,Z,10V2 C1489,96ECJ1VF1A105Z C 1UF,Z,10V2 C1501ECJ1VC1H150J C 15PF,J,50V1 C1502ECJ1VF1A105Z C 1UF,Z,10V1 C1505ECJ1VC1H180J C 18PF,J,50V1 C1510ECJ1VC1H470J C 47PF,J,50V1 C1512ECJ1VF1A105Z C 1UF,Z,10V1 C1514-23ECJ1VF1A105Z C 1UF,Z,10V10 C1525-27ECJ1VF1A105Z C 1UF,Z,10V3 C1528,29ECJ1VB1C104K C 0.1UF,Z,16V2 C1530ECJ1VF1A105Z C 1UF,Z,10V1 C1531ECJ1VB1C104K C 0.1UF,Z,16V1 C1533,34ECJ1VF1A105Z C 1UF,Z,10V2 C1535ECJ1VC1H470J C 47PF,J,50V1 C1536ECJ1VB1C104K C 0.1UF,Z,16V1 C1537,38ECJ1VF1A105Z C 1UF,Z,10V2 C1539,40ECJ1VB1C104K C 0.1UF,Z,16V2 C1541ECJ1VF1A105Z C 1UF,Z,10V1 C1542ECJ1VB1C104K C 0.1UF,Z,16V1 C1543ECJ1VF1A105Z C 1UF,Z,10V1 C1545ECJ1VB1C104K C 0.1UF,Z,16V1 C1546,47ECJ1VF1A105Z C 1UF,Z,10V2 C1549-53ECJ1VF1A105Z C 1UF,Z,10V5 C1554ECJ1VB1C104K C 0.1UF,Z,16V1 C1555,57ECJ1VF1A105Z C 1UF,Z,10V2 C1559ECJ1VF1A105Z C 1UF,Z,10V1 C1561-63ECJ1VF1A105Z C 1UF,Z,10V3 C1565-70ECJ1VF1A105Z C 1UF,Z,10V6 C1572-74ECJ1VF1A105Z C 1UF,Z,10V3 C1581ECJ3YB0J335M C 3.3UF,6.3V1 C1583ECJ2YB0J106K C 10UF,Z,5V1 C1584EEEHB0G221P C 220PF,J,4V1 C1587,89ECJ1VF1A105Z C 1UF,Z,10V2 C1590,91ECJ1VC1H680J C 68PF,J,50V2 C1592ECJ1VB1C103K C 0.01UF,K,16V1 C1593,94ECJ1VC1H330J C 33PF,J,50V2 C1595ECJ1VF1A105Z C 1UF,Z,10V1 C1596ECJ1VC1H101J C 100PF,J,50V1 C1597ECJ1VB1C103K C 0.01UF,K,16V1 C1598,99ECJ1VB1H103K C 0.01UF,K,50V2 C1600ECJ1VB1H103K C 0.01UF,K,50V1 C1601ECJ1VF1A105Z C 1UF,Z,10V1 C1602ECJ1VC1H101J C 100PF,J,50V1 C1603ECJ1VF1A105Z C 1UF,Z,10V1 C1604ECJ1VB1H103K C 0.01UF,K,50V1 C1605EEEHB1C470P C 47PF,J,16V1 C1609ECJ1VF1A105Z C 1UF,Z,10V1 C1610ECJ1VB1C103K C 0.01UF,K,16V1C1611ECJ1VC1H101J C 100PF,J,50V1 C1613ECJ1VF1A105Z C 1UF,Z,10V1 C1614ECJ1VC1H680J C 68PF,J,50V1 C1615ECJ1VB1C104K C 0.1UF,Z,16V1 C1616ECJ1VF1A105Z C 1UF,Z,10V1 C1618-23ECJ1VF1A105Z C 1UF,Z,10V6 C1625ECJ1VC1H330J C 33PF,J,50V1 C1626EEEHB1H1R0R C 1.0PF,J,50V1 C1628-30ECJ1VF1A105Z C 1UF,Z,10V3 C1631ECJ1VF1H103Z C 0.01UF,Z,50V1 C1632,33ECJ1VF1A105Z C 1UF,Z,10V2 C1634,35ECJ1VF1H103Z C 0.01UF,Z,50V2 C1636-40ECJ1VF1A105Z C 1UF,Z,10V5 C1641ECJ1VB1C103K C 0.01UF,K,16V1 C1642-51ECJ1VF1A105Z C 1UF,Z,10V10 C1652ECJ1VB1H103K C 0.01UF,K,50V1 C1653ECJ1VF1A105Z C 1UF,Z,10V1 C1654ECJ1VB1C104K C 0.1UF,Z,16V1 C1655ECJ1VB1H103K C 0.01UF,K,50V1 C1656ECJ1VF1A105Z C 1UF,Z,10V1 C1657ECJ1VB1H103K C 0.01UF,K,50V1 C1658ECJ1VF1A105Z C 1UF,Z,10V1 C1659EEEHB1H1R0R C 1.0PF,J,50V1 C1660-74ECJ1VF1A105Z C 1UF,Z,10V15 C1675ECJ1VB1H103K C 0.01UF,K,50V1 C1677-79ECJ1VF1A105Z C 1UF,Z,10V3 C1680ECJ1VB1C103K C 0.01UF,K,16V1 C1681ECJ1VF1A105Z C 1UF,Z,10V1 C1682EEEHB0G101R C 100PF,J,4V1 C1683-90ECJ1VC1H101J C 100PF,J,50V8 C1691-99ECJ1VF1H103Z C 0.01UF,Z,50V9 C1700ECJ1VF1H103Z C 0.01UF,Z,50V1 C1705-11ECJ1VF1H103Z C 0.01UF,Z,50V7 C1712ECJ1VB1H103K C 0.01UF,K,50V1 C1713ECJ1VF1H103Z C 0.01UF,Z,50V1 C1717-19ECJ1VF1H103Z C 0.01UF,Z,50V3 C1725,27ECJ1VB0J105K C 1UF,K,16V2 C1728ECJ1VB1C104K C 0.1UF,Z,16V1 C1729EEEHP1C100R C 10PF,J,16V1 C1730ECJ1VF1C104Z C 0.1UF,Z,16V1 C1731,32ECJ1VB0J105K C 1UF,K,16V2 C1733ECJ1VF1C104Z C 0.1UF,Z,16V1 C1734ECJ1VF1A105Z C 1UF,Z,10V1 C1735EEEHP1C100R C 10PF,J,16V1 C1736ECJ1VB1C104K C 0.1UF,Z,16V1 C1737EEEHP1C100R C 10PF,J,16V1 C1738ECJ1VB0J105K C 1UF,K,16V1 C1739EEEHP1C100R C 10PF,J,16V1 C1741ECJ3YB0J685M C 6.8UF,6.3V1 C1742ECJ1VF1H103Z C 0.01UF,Z,50V1 C1743EEEHP1C100R C 10PF,J,16V1 C1744EEEHB1C470P C 47PF,J,16V1 C1745ECJ1VB0J105K C 1UF,K,16V1 C1747ECJ1VB1C104K C 0.1UF,Z,16V1 C1750ECJ1VF1A105Z C 1UF,Z,10V1 C1751ECJ1VC1H101J C 100PF,J,50V1 C1753ECJ1VC1H220J C 22PF,J,50V1 C1755ECJ1VC1H390J C 39PF,J,50V1 C1757ECJ1VC1H150J C 15PF,J,50V1 C1758ECJ1VC1H080C C 8PF,C,50V1 C1760ECJ1VF1A105Z C 1UF,Z,10V1 C1761ECJ1VC1H470J C 47PF,J,50V1 C1762,63ECJ1VB0J105K C 1UF,K,16V2 C1765ECJ1VC1H330J C 33PF,J,50V1 C1766ECJ1VC1H101J C 100PF,J,50V1 C1767ECJ1VC1H330J C 33PF,J,50V1 C1771ECJ1VF1C104Z C 0.1UF,Z,16V1 C1772ECJ1VC1H390J C 39PF,J,50V1 C1773ECJ1VC1H150J C 15PF,J,50V1 C1774ECJ3YB0J685M C 6.8UF,6.3V1 C1776,77ECJ1VB0J105K C 1UF,K,16V2 C1780ECJ1VF1A105Z C 1UF,Z,10V1 C1781EEEHB1C470P C 47PF,J,16V1 C1783-85ECJ1VB1C104K C 0.1UF,Z,16V3 C1786ECJ1VC1H101J C 100PF,J,50V1 C1807-14ECJ1VF1H103Z C 0.01UF,Z,50V8 C1816ECJ1VB1C104K C 0.1UF,Z,16V1C1817-20ECJ1VF1H103Z C 0.01UF,Z,50V4 C1827,28ECJ1VB1C104K C 0.1UF,Z,16V2 C1850ECJ1VB1C103K C 0.01UF,K,16V1 C1854EEEHB1C470P C 47PF,J,16V1 C1855ECJ1VF1H104Z C 0.1UF,Z,50V1 C1863ECJ1VB1C104K C 0.1UF,Z,16V1 C1865,66ECJ1VF1C104Z C 0.1UF,Z,16V2 C1867,68EEEHB0G101R C 100PF,J,4V2 C1869ECJ1VF1H104Z C 0.1UF,Z,50V1 C1870ECJ1VF1H103Z C 0.01UF,Z,50V1 C1872,73EEEHB0G101R C 100PF,J,4V2 C1874,75EEFCD0G560R 56UF,2 C1876ECJ1VC1H471J C 470PF,J,50V1 C1877ECJ1VF1C104Z C 0.1UF,Z,16V1 C1878ECJ3YB0J106M C 10UF,M,6.3V1 C1881,83ECJ1VF1C104Z C 0.1UF,Z,16V2 C1884ECJ2VF1C104Z C 0.1UF,Z,16V1 C1885ECJ1VF1A105Z C 1UF,Z,10V1 C1886ECJ3YB1C225K C 2.2UF,16V1 C1887ECJ3YB0J106M C 10UF,M,6.3V1 C1888F1K1C4750018 C 0.047UF,K,10V1 C1889ECJ3YB0J106M C 10UF,M,6.3V1 C1890ECJ2VB1H103K C 0.01UF,K,50V1 C1891ECJ1VF1A105Z C 1UF,Z,10V1 C1892ECJ3VB1C474K C 0.47UF,K,16V1 C1893,94ECJ2VB1H103K C 0.01UF,K,50V2 C1895-97ECJ1VF1H104Z C 0.1UF,Z,50V3 C1898EEEHB1C470P C 47PF,J,16V1 C1899ECJ1VF1H104Z C 0.1UF,Z,50V1 C1900ECJ1VF1H104Z C 0.1UF,Z,50V1 C1927ECJ2VC1H102J C 1000PF,J,50V1 C1928ECJ2VC1H101J C 100PF,J,50V1 C1929ECJ2VF1H103Z C 0.01UF,Z,50V1 C1930,31ECJ3YB0J106M C 10UF,M,6.3V2 C1932ECJ2VC1H102J C 1000PF,J,50V1 C1933ECJ1VF1A105Z C 1UF,Z,10V1 C1934EEEHB1C470P C 47PF,J,16V1 C1935ECJ1VF1A105Z C 1UF,Z,10V1 C1936ECJ2VF1C105Z C 6800PF,K,50V1 C1937-39EEEHB1A471P C 470PF,J,10V3 C1951-53ECJ3YB0J106M C 10UF,M,6.3V3 C2001ECJ2VB1H153K C 0.015UF,K,50V1 C2002ECJ2VF1C104Z C 0.1UF,Z,16V1 C2003,04ECJ2VB1H102K C 1000PF,K,50V2 C2006ECJ2VB1H103K C 0.01UF,K,50V1 C2007,08ECEA1HN100UB E 10UF,50V2 C2009ECJ2VB1H103K C 0.01UF,K,50V1 C2010ECJ2VF1C104Z C 0.1UF,Z,16V1 C2011ECA1EM471B E 470UF,25V1 C2012ECJ2VB1H103K C 0.01UF,K,50V1 C2013ECJ2VF1H102Z C 1000PF,Z,50V1 C2016ECA1HHG100B E 10UF,50V1 C2017ECJ2VF1C104Z C 0.1UF,Z,16V1 C2018ECA1HHG100B E 10UF,50V1 C2019ECJ2VB1H103K C 0.01UF,K,50V1 C2021ECA1HHG3R3B E 3.3UF,50V1 C2022,23ECJ2VF1C104Z C 0.1UF,Z,16V2 C2024ECA1HHG100B E 10UF,50V1 C2026,27ECJ2VF1C104Z C 0.1UF,Z,16V2 C2028ECJ2FF1C475Z C 0.047UF,Z,16V1 C2029,30ECJ2VC1H030C C 3PF,C,50V2 C2031ECA1CHG101B E 100UF,16V1 C2032ECA1CM101B E 100UF,16V1 C2033ECJ2VC1H470J C 47PF,J,50V1 C2034ECA1CM101B E 100UF,16V1 C2035ECJ2VF1C104Z C 0.1UF,Z,16V1 C2036ECJ2VC1H470J C 47PF,J,50V1 C2037ECJ2VC1H560J C 56PF,J,50V1 C2038ECJ2VC1H100C C 10PF,C,50V1 C2039ECJ2VC1H220J C 22UF,J,50V1 C2050ECJ2VF1C104Z C 0.1UF,Z,16V1 C2052ECJ2VF1C105Z C 6800PF,K,50V1 C2058,59ECJ1VC1H221J C 220PF,J,50V2 C2060,63ECJ2FF1C475Z C 0.047UF,Z,16V2 C2201,02ECA1HM100B E 10UF,50V2 C2203ECJ2VF1C105Z C 6800PF,K,50V1 C2204ECA1CEN100B E 10UF,16V1C2205ECA1CM101B E 100UF,16V1 C2207ECJ2YB1E224K C 0.22UF,K,25V1 C2212,13ECJ3YB1C225K C 2.2UF,16V2 C2214,15ECJ2VB1H102K C 1000PF,K,50V2 C2222ECJ2VF1H104Z C 0.1UF,Z,50V1 C2225,26ECJ2VF1H104Z C 0.1UF,Z,50V2 C2228ECJ2YB1A105K C 1UF,K,10V1 C2238,39ECJ2VF1C105Z C 6800PF,K,50V2 C2262ECJ2YB1A105K C 1UF,K,10V1 C2270ECA1CM101B E 100UF,16V1 C2271ECJ2VF1C104Z C 0.1UF,Z,16V1 C2272,73ECJ2YB1A105K C 1UF,K,10V2 C2274,75ECJ1VC1H470J C 47PF,J,50V2 C2276,86ECJ1VF1H103Z C 0.01UF,Z,50V2 C2287,88ECJ1VC1H470J C 47PF,J,50V2 C2289ECA1CM101B E 100UF,16V1 C2290ECJ2VF1C104Z C 0.1UF,Z,16V1 C2305,06ECA1VHG470B E 47UF,35V2 C2307,08ECA1HHG220B E 22UF,50V2 C2309,10ECA1HEN2R2B E 2.2UF,50V2 C2311,12ECJ2VB1H682K C 6800PF,K,50V2 C2313,14ECA1HHG2R2B E 2.2UF,50V2 C2317,18ECA1VHG221B E 220UF,35V2 C2321,22ECQV1H225JL3P 2.2UF,J,50V2 C2323,24ECJ2VC1H102J C 1000PF,J,50V2 C2325,26ECA1EHG471B E 470UF,25V2 C2327-30ECQV1H104JL3P 0.1UF,J,50V4 C2331,32ERJ6GEYJ104V M 100KOHM,J,1/10W2 C2333,34ECA1EHG471B E 470UF,25V2 C2339,42ECA1HHG100B E 10UF,50V2 C2345,46ECA1VHG470B E 47UF,35V2 C2347,48ECA1HHG220B E 22UF,50V2 C2349,55ECA1HEN2R2B E 2.2UF,50V2 C2381ECA1HHG100B E 10UF,50V1 C2382ECA1CHG101B E 100UF,16V1 C2383,84ECJ2VB1H682K C 6800PF,K,50V2 C2385,86ECA1HHG2R2B E 2.2UF,50V2 C2387,88ECA1VHG221B E 220UF,35V2 C2389,90ECA1EHG471B E 470UF,25V2 C2391,92ECQV1H225JL3P 2.2UF,J,50V2 C2393,94ECA1EHG471B E 470UF,25V2 C2395,96ECJ2VC1H102J C 1000PF,J,50V2 C2397-99ECQV1H104JL3P 0.1UF,J,50V3 C2400ECQV1H104JL3P 0.1UF,J,50V1 C2401,02ECJ1VB1H182K C 1800PF,K,50V2 C2403,04ECA1HEN4R7B E 4.7UF,50V2 C2407ECJ1VB1H562K C 5600PF,K,50V1 C2408ECA1HHG4R7B E 4.7UF,50V1 C2412ECJ1VB1H103K C 0.01UF,K,50V1 C2413ECA1HHG470B E 47UF,50V1 C2414EEEHB1C470P C 47PF,J,16V1 C2415ECA1HEN4R7B E 4.7UF,50V1 C2416ECJ1VC1H271J C 270PF,J,50V1 C2417ECJ1VB1E333K C 0.33UF,K,25V1 C2418ECJ1VC1H271J C 270PF,J,50V1 C2419ECJ1VB1E333K C 0.33UF,K,25V1 C2420ECJ1VC1H271J C 270PF,J,50V1 C2421ECJ1VB1E333K C 0.33UF,K,25V1 C2422ECJ1VC1H271J C 270PF,J,50V1 C2423ECJ1VB1E333K C 0.33UF,K,25V1 C2424-27ECJ1VB1H562K C 5600PF,K,50V4 C2428ECA1CHG101B E 100UF,16V1 C2429ECJ1VB1H103K C 0.01UF,K,50V1 C2430ECA1CHG101B E 100UF,16V1 C2431ECJ1VB1H103K C 0.01UF,K,50V1 C2432,36ECJ1VC1H271K C 270PF,J,50V2 C2440ECJ1VB1H103K C 0.01UF,K,50V1 C2441,42ECJ1VB1H123K C 0.12UF,K,50V2 C2443ECA1CHG101B E 100UF,16V1 C2444,45ECJ1VB1H123K C 0.12UF,K,50V2 C3108,09ECJ2VF1C104Z C 0.1UF,Z,16V2 C3112ECJ2VF1C105Z C 6800PF,K,50V1 C3113,14ECJ2VC1H561J C 560PF,J,50V2 C3115ECA1VM470B E 47UF,35V1 C3116ECA1HM100B E 10UF,50V1 C3117-20ECJ2VC1H561J C 560PF,J,50V4 C3121ECA1EM471B E 470UF,25V1C3122,23ECJ2VC1H561J C 560PF,J,50V2 C3126ECJ2VF1C104Z C 0.1UF,Z,16V1 C3132ECA1HM100B E 10UF,50V1 C3139ECJ2VF1C104Z C 0.1UF,Z,16V1 C3140ECA1EM471B E 470UF,25V1 C3141,42ECJ2VF1C105Z C 6800PF,K,50V2 C3170ECA1VM470B E 47UF,35V1 C3171,72ECA1HM100B E 10UF,50V2 C3174-76ECJ2VF1C104Z C 0.1UF,Z,16V3 C3177ECA1HM100B E 10UF,50V1 C3181,82ECJ1VC1H470J C 47PF,J,50V2 C3194ECJ2VF1C104Z C 0.1UF,Z,16V1 C3195ECJ2VB1H562K C 5600PF,K,50V1 C3196ECJ2VF1C104Z C 0.1UF,Z,16V1 C3197ECJ2VB1H562K C 5600PF,K,50V1 C3198,99ECJ2VF1C104Z C 0.1UF,Z,16V2 C3200ECJ2VF1H104Z C 0.1UF,Z,50V1 C3201,02ECJ2VF1C104Z C 0.1UF,Z,16V2 C3205,06ECJ3YB0J335M C 3.3UF,6.3V2 C3207ECA1CM101B E 100UF,16V1 C3209ECJ2VF1C105Z C 6800PF,K,50V1 C3214ECJ3YB0J335M C 3.3UF,6.3V1 C3215ECJ2YB1A105K C 1UF,K,10V1 C3216ECJ2VF1C104Z C 0.1UF,Z,16V1 C3217ECJ3YB0J335M C 3.3UF,6.3V1 C3218ECA1CM101B E 100UF,16V1 C3219,20ECJ2YB1A105K C 1UF,K,10V2 C3221ECJ3YB0J335M C 3.3UF,6.3V1 C3222ECJ2YB1A105K C 1UF,K,10V1 C3223ECJ3YB0J335M C 3.3UF,6.3V1 C3224,25ECJ2YB1A105K C 1UF,K,10V2 C3226ECJ3YB0J335M C 3.3UF,6.3V1 C3227ECJ2YB1A105K C 1UF,K,10V1 C3228,29ECJ3YB0J335M C 3.3UF,6.3V2 C3230,31ECJ2VF1C105Z C 6800PF,K,50V2 C3232,33ECJ2YB1A105K C 1UF,K,10V2 C3234ECJ2VF1C105Z C 6800PF,K,50V1 C3235ECJ2FF1C475Z C 0.047UF,Z,16V1 C3237-40ECJ3YB0J335M C 3.3UF,6.3V4 C3241ECJ2YB1A105K C 1UF,K,10V1 C3279,80ECJ2VF1C104Z C 0.1UF,Z,16V2 C3282ECJ2VF1H104Z C 0.1UF,Z,50V1 C3285ECJ2VF1C104Z C 0.1UF,Z,16V1 C3287ECJ2VF1H104Z C 0.1UF,Z,50V1 C3290ECJ2VF1C104Z C 0.1UF,Z,16V1 C3713,14ECJ2VB1H103K C 0.01UF,K,50V2 C3718,19ECJ2VC1H561J C 560PF,J,50V2 C6002,03ECJ1VF1C104Z C 0.1UF,Z,16V2 C6005,06ECJ3YB0J106M C 10UF,M,6.3V2 C6007-10ECJ1VF1C104Z C 0.1UF,Z,16V4 C6013EEEHB1A101P C 100PF,J,10V1 C6014ECJ1VF1C104Z C 0.1UF,Z,16V1 C6016ECJ2VF1C105Z C 6800PF,K,50V1 C6017ECJ1VF1C104Z C 0.1UF,Z,16V1 C6018EEFCD0J470R47UF1 C6019,20ECJ1VF1C104Z C 0.1UF,Z,16V2 C6021-24ECJ1VF1H103Z C 0.01UF,Z,50V4 C6026,27ECJ1VF1H103Z C 0.01UF,Z,50V2 C6028ECJ1VF1C104Z C 0.1UF,Z,16V1 C6030,31ECJ1VF1C104Z C 0.1UF,Z,16V2 C6032ECJ3YB0J106M C 10UF,M,6.3V1 C6034,35ECJ1VF1C104Z C 0.1UF,Z,16V2 C6039ECJ1VF1C104Z C 0.1UF,Z,16V1 C6040EEEHB0J221UP C 220PF,J,6.3V1 C6041,42ECJ1VB1C104K C 0.1UF,Z,16V2 C6043EEEHB0G101R C 100PF,J,4V1 C6044ECJ1VB1C104K C 0.1UF,Z,16V1 C6046-55ECJ1VF1C104Z C 0.1UF,Z,16V10 C6056ECJ1VF1H103Z C 0.01UF,Z,50V1 C6057ECJ1VF1H104Z C 0.1UF,Z,50V1 C6058-70ECJ1VF1C104Z C 0.1UF,Z,16V13 C6071ECJ1VF1C105Z C 1UF,Z,16V1 C6072ECJ1VF1C104Z C 0.1UF,Z,16V1 C6073ECJ3YB1A106M C 10UF,M,6.3V1 C6074ECJ1VF1C104Z C 0.1UF,Z,16V1 C6075ECJ1VC1H470J C 47PF,J,50V1 C6077ECJ1VF1C104Z C 0.1UF,Z,16V1C6078ECJ1VF1C105Z C 1UF,Z,16V1 C6080,81ECJ1VF1C104Z C 0.1UF,Z,16V2 C6082EEEHB0G101R C 100PF,J,4V1 C6083,84ECJ1VF1C104Z C 0.1UF,Z,16V2 C6086ECJ1VB1C103K C 0.01UF,K,16V1 C6087ECJ1VF1C104Z C 0.1UF,Z,16V1 C6088ECJ1VC1H470J C 47PF,J,50V1 C6089EEEHB1C100R C 10PF,J,16V1 C6090ECJ1VC1H270J C 27PF,J,50V1 C6091ECJ1VF1C104Z C 0.1UF,Z,16V1 C6092ECJ1VC1H151J C 150PF,J,50V1 C6093-96ECJ1VF1C104Z C 0.1UF,Z,16V4 C6097EEEHB0G101R C 100PF,J,4V1 C6100ECJ1VF1C105Z C 1UF,Z,16V1 C6101EEEHB0G101R C 100PF,J,4V1 C6102ECJ1VB1C103K C 0.01UF,K,16V1 C6103ECJ1VF1C104Z C 0.1UF,Z,16V1 C6104EEEHB0G221P C 220PF,J,4V1 C6105ECJ1VF1C104Z C 0.1UF,Z,16V1 C6106,07EEEHB0J221UP C 220PF,J,6.3V2 C6110EEEHB1A101P C 100PF,J,10V1 C6111,12ECJ1VF1C104Z C 0.1UF,Z,16V2 C6401-06F1J1C1050006 C 1UF,Z,16V6 C6407ECJ2VB1H222K C 2200PF,K,50V1 C6408ECJ2VB1H102K C 1000PF,K,50V1 C6417-20F1L2E1040002 E 1000UF,25V4 C6421-26F1J1C1050006 C 1UF,Z,16V6 C6427ECJ2VB1H222K C 2200PF,K,50V1 C6428ECJ2VB1H102K C 1000PF,K,50V1 C6432ECJ2VB1H472K C 4700PF,K,50V1 C6433F1J1C1050006 C 1UF,Z,16V1 C6434ECJ2VB1H103K C 0.01UF,K,50V1 C6435F2A1E221A089 E 220UF,25V1 C6436F2A1H221A115 E 220UF,50V1 C6437ECJ2VB1H104K C 0.1UF,K,50V1 C6438-40F1L2E1040002 E 1000UF,25V3 C6452ECJ2VB1H103K C 0.01UF,K,50V1 C6453F1J1C1050006 C 1UF,Z,16V1 C6454ECJ2VB1H103K C 0.01UF,K,50V1 C6455F2A1E221A089 E 220UF,25V1 C6456F2A2C1010008 E 100UF,160V1 C6458F1L1E4750004 C 4.7UF,25V1 C6459F2A1E470A089 E 47UF,25V1 C6461F2A1H101A128 E 100UF,50V1 C6462,63F1L1E4750004 C 4.7UF,25V2 C6465ECJ2YB1H104K C 0.1UF,K,50V1 C6466,67F1L1E4750004 C 4.7UF,25V2 C6472ECJ2VB1H103K C 0.01UF,K,50V1 C6473F1J1C1050006 C 1UF,Z,16V1 C6474ECJ2VB1H103K C 0.01UF,K,50V1 C6475F2A1E221A089 E 220UF,25V1 C6476F2A2C1010008 E 100UF,160V1 C6490F1K2J222A014 C 2200UF,K,6.3V1 C6492EEUED2V100B E 10PF,350V1 C6493ECJ3YB2J222K C 2200PF,K,630V1 C6501-08F1J1C1050006 C 1UF,Z,16V8 C6509ECJ2VC1H102J C 1000PF,J,50V1 C6510-12F1L1E4750004 C 4.7UF,25V3 C6513F2A2C101A022 E 100UF,160V1 C6514F1J1C1050006 C 1UF,Z,16V1 C6515,16F1L1E4750004 C 4.7UF,25V2 C6517F1J1C1050006 C 1UF,Z,16V1 C6521F1L1E4750004 C 4.7UF,25V1 C6522F2A1V470A085 E 47UF,35V1 C6524,25ECJ3FC2D102J C 1000PF,J,200V2 C6526ECA2EHG470B E 47UF,250V1 C6541,42F1L1E4750004 C 4.7UF,25V2 C6543-45ECJ3FC2D102J C 1000PF,J,200V3 C6546F1L1E4750004 C 4.7UF,25V1 C6550F2A2C1010008 E 100UF,160V1 C6571F1J1C1050006 C 1UF,Z,16V1 C6575-78F1J1C1050006 C 1UF,Z,16V4 C6580,81F1J1C1050006 C 1UF,Z,16V2 C6584ECJ3YB1E105K C 1UF,K,25V1 C6585F1J1C1050006 C 1UF,Z,16V1 C6598F2A2C101A022 E 100UF,160V1 C6600F1J1C1050006 C 1UF,Z,16V1。

松下微波炉烧保险丝的检修
微波炉使用中会发生刚接通电源，保险丝即熔断的故障。

现介绍该故障的排除方法。

微波炉电路分电源控制系统和高压系统两部分。

检修时可以高压变压器为界，先断开次级电路，以便迅速判断故障部位，同时保证检修安全。

先打开微波炉外壳，找到高压变压器与高压电容器，由于次级电路是用接插件连接的，所以只需拔下插件即可，十分方便。

此时更换保险丝通电，会出现以下两种情况。

（1）通电后风机及托盘运转均正常。

这表明电源控制系统及变压器完好，故障在高压系统中。

可继续检查高压电容器和高压硅堆，如果发现高压电容器已击穿，就说明机内保险丝烧断的原因是变压器次级短路电流过大。

更换同规格的电容器后，故障即可排除。

（2）通电后机内保险丝再次烧断。

由此可判断高压电路系统正常，故障发生在变压器本身或电源控制电路中。

可拔下变压器初级电路一端的插件，通电后若风机、托盘运转正常，说明变压器损坏。

故障原因可能是变压器绕组匝间短路，更换变压器故障即可排除。

若拔下变压器初级电路的插件后，通电机内保险丝仍熔断，则故障肯定发生在电源控制系统中。

故障原因可能是联锁开关、监控开关损坏、电源线或导线严重漏电甚至短路所致。

这些元件只要通过简单检查，即可发现故障所在，排除或更换元件后，微波炉即可恢复正常工作。

★松下微波炉烧低压保险，说明有过流甚至是短路现象：
1、如果是启动微波时烧，很可能是升压变压器坏。

2、如果是开关门时烧，很可能是门控开关时序不对。

3、如果是插电就烧是线路有短路了。

松下微波炉检修实例
1.开机接通电源显示正常，但不能加热食物。

经检查为Q4短路致使RY1不能闭合，更换同型号2SC1685三极管后故障排除。

另一台机为同一故障，经检查为电容C23击穿，致使Q4过流损坏更换同型号电容和Q4后故障排除。

2.开机后微波炉不工作也无任何显示。

经检查为稳压电路ZD1击穿，致使＋18V电压降低Q1未工作，＋5V无输出，更换同型号5.6V的ES3稳压二极管后故障排除。

3.开机后工作正常但经常烤糊食物。

经检查为R27变值致使分压值太低，不能突破开关电位而使温度继续升高，更换同型号33kΩ电阻后故障排除。

4.开机后烹调程序设定，微波炉不工作。

经检查为蒸气传感器损坏，更换同型号蒸气传感器后故障排除。

5.开机后不能保温。

经检查为温度传感器失灵，更换同型号温度传感器后故障排除。

6.开机后烹调时炉内出现打火。

经检查为高压线靠近机壳，将高压线分离开后故障排除。

另一台机为同一故障，经检查为使用生油烹调，生油含水分，高温下引起打火。

使用熟油烹调后故障排除。

7.开机后经常烤焦食物。

经检查为温度传感器失灵，更换温度传感器后故障排除。

8.开机后炉灯亮，但不能加热。

经检查为高压变压器次级绕组开路，更换高压变压器后故障排除。

另二台机为同一故障，经检查为继电器RY1线圈烧断和漏感变压器初级引线开路，分别更换高压变压器和同型号继电器后故障排除。

5维修提示 支撑本机所使用的台座取下后盖维修位置6等离子显示屏更换方式■ 更换等离子显示屏时，先将本机放在维修台上，取下前框，然后装上显示屏，注意不要刮伤显示屏表面。

1.取下后盖和AV 连接盖板。

2.取下P 板。

a.取下P 板的连接件 (P2, P5, P7, P9, P11, P12, P23,P25, P27, P30, P31, P32, P33)。

b.松开P 板的固定螺丝（×8），之后取下P 板。

3.取下PA 板。

a.取下PA 板的连接件(PA1, PA2, PA3, PA4, PA5, PA6,PA7, PA8, PA10A, PA11, PA12, PA13, PA14, PA15)。

b.松开PA 板的固定螺丝(×4)，之后取下PA 板。

4.取下D 板。

a.取下D 板的连接件(D3, D4,D6, D12, D20, D25,D27)， 松开与 D 板连接的柔性电缆(D31, D32, D33,D34)。

b.松开D 板的固定螺丝（×4），之后取下D 板。

5.取下DG板, H 板 和TA、TB板。

a.取下连接件(DG2, DG3, DG6, DG8, DG10, DG12, H6,DG18), 柔性电缆(DG7),固定螺丝(×6 )。

b.和支架一起取下DG 板，H 板和TA、TB 板。

c.取下连接件（DG1-H1，DG4-H4），并松开DG 板上的螺丝（×4 )。

d.取下DG 板。

e.松开H 板上的螺丝（×6 )，之后松开TA、TB 板支架上的螺丝（×4 )。

f.取下连接件（H10,H11）和天线线缆，之后和支架一起取下TA、TB 板。

g.取下H 板。

6.取下风扇。

松开风扇的固定螺丝（×12），之后取下风扇。

7.取下PF 板。

a.取下连接件(PF2, PF10)。

b.松开PF 板的固定螺丝(×4),之后和支架一起取下PF板。

微波炉维修手册一、安全操作指南使用微波炉时，请务必遵守下列安全操作指南，以确保您和他人的人身安全：1. 避免触碰热表面：在使用微波炉期间，避免直接接触微波炉的外壳以及炉腔内的热食物，以免烫伤。

2. 使用耐热手套：在从微波炉中取出热食物时，使用耐热手套以确保安全。

3. 食物加热均匀：在使用微波炉加热或烹饪食物时，定期搅拌或翻转食物，以确保均匀加热。

4. 避免超过指定时间：避免在微波炉中加热食物超过指定时间，以防止食物熟化不均或过热。

5. 使用适合的容器：仅使用微波炉所建议的微波炉安全容器，不要使用金属容器或漆有金属边缘的容器。

6. 小心打开容器：当从微波炉中取出加热的食物或液体时，小心打开容器，以避免热气喷溅。

二、常见问题解决方法在使用微波炉的过程中，可能会遇到一些常见的问题。

以下是常见问题的解决方法：1. 微波炉无法启动- 检查电源是否接通，并确保插头与插座连接良好。

- 查看微波炉控制面板是否正常显示，如果无显示或显示不正常，请联系专业维修人员进行检修。

2. 微波炉无法加热食物- 检查食物是否适合在微波炉内加热。

确保食物不含金属成分或装在金属容器中。

- 确保门关闭完全。

如果微波炉门没有密封好，微波炉将无法加热食物。

3. 微波炉产生奇怪的噪音- 检查微波炉是否放置稳固。

如果微波炉放置不平稳，可能会产生噪音。

- 验证转盘和转盘底座是否安装正确，如果不正确安装，可能会导致噪音。

4. 微波炉内存在异味- 定期清洁微波炉。

将微波炉内的食物残渣清除，并使用专门的清洁剂擦拭炉腔内壁。

三、维护和保养正确的维护和保养可以延长微波炉的使用寿命，并确保其正常运行。

以下是一些建议：1. 定期清洁微波炉内部和外部。

使用温和的清洁剂和柔软的布来擦拭，并确保在清洁过程中不损坏任何内部零部件。

2. 注意微波炉门的密封性能。

如果发现密封不好或有任何破损，请联系专业维修人员进行修理或更换。

3. 定期检查和清理微波炉的通风孔。

确保通风孔不被堵塞，以维持微波炉的散热效果。
