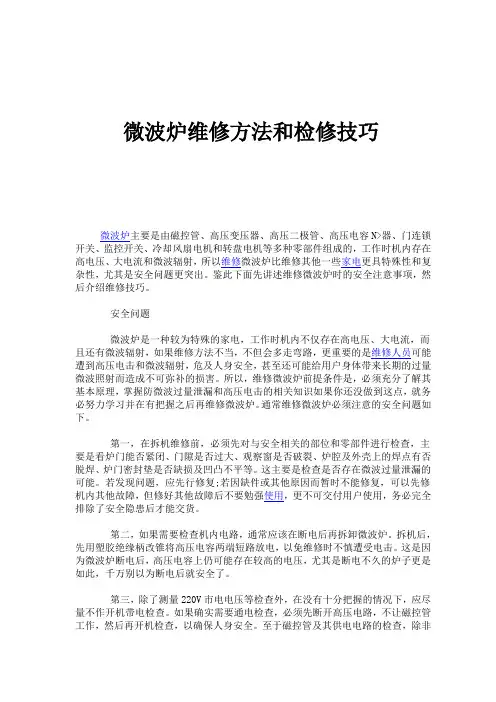

微波炉维修方法和检修技巧微波炉主要是由磁控管、高压变压器、高压二极管、高压电容N>器、门连锁开关、监控开关、冷却风扇电机和转盘电机等多种零部件组成的，工作时机内存在高电压、大电流和微波辐射，所以维修微波炉比维修其他一些家电更具特殊性和复杂性，尤其是安全问题更突出。

鉴此下面先讲述维修微波炉时的安全注意事项，然后介绍维修技巧。

安全问题微波炉是一种较为特殊的家电，工作时机内不仅存在高电压、大电流，而且还有微波辐射，如果维修方法不当，不但会多走弯路，更重要的是维修人员可能遭到高压电击和微波辐射，危及人身安全，甚至还可能给用户身体带来长期的过量微波照射而造成不可弥补的损害。

所以，维修微波炉前提条件是，必须充分了解其基本原理，掌握防微波过量泄漏和高压电击的相关知识如果你还没做到这点，就务必努力学习并在有把握之后再维修微波炉。

通常维修微波炉必须注意的安全问题如下。

第一，在拆机维修前，必须先对与安全相关的部位和零部件进行检查，主要是看炉门能否紧闭、门隙是否过大、观察窗是否破裂、炉腔及外壳上的焊点有否脱焊、炉门密封垫是否缺损及凹凸不平等。

这主要是检查是否存在微波过量泄漏的可能。

若发现问题，应先行修复;若因缺件或其他原因而暂时不能修复，可以先修机内其他故障，但修好其他故障后不要勉强使用，更不可交付用户使用，务必完全排除了安全隐患后才能交货。

第二，如果需要检查机内电路，通常应该在断电后再拆卸微波炉。

拆机后，先用塑胶绝缘柄改锥将高压电容两端短路放电，以免维修时不慎遭受电击。

这是因为微波炉断电后，高压电容上仍可能存在较高的电压，尤其是断电不久的炉子更是如此，千万别以为断电后就安全了。

第三，除了测量220V市电电压等检查外，在没有十分把握的情况下，应尽量不作开机带电检查。

如果确实需要通电检查，必须先断开高压电路，不让磁控管工作，然后再开机检查，以确保人身安全。

至于磁控管及其供电电路的检查，除非你具有必要的专业维修设备知识和经验，否则应采用断电检查方式，以确保安全。

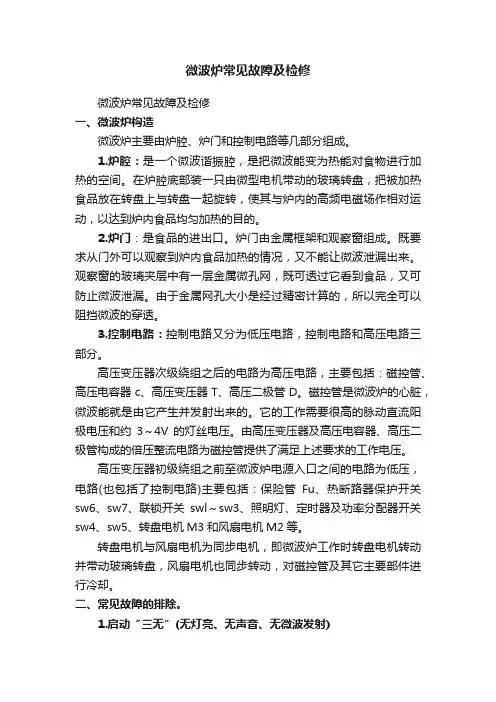

微波炉常见故障及检修微波炉常见故障及检修一、微波炉构造微波炉主要由炉腔、炉门和控制电路等几部分组成。

1.炉腔：是一个微波谐振腔，是把微波能变为热能对食物进行加热的空间。

在炉腔底部装一只由微型电机带动的玻璃转盘，把被加热食品放在转盘上与转盘一起旋转，使其与炉内的高频电磁场作相对运动，以达到炉内食品均匀加热的目的。

2.炉门：是食品的进出口。

炉门由金属框架和观察窗组成。

既要求从门外可以观察到炉内食品加热的情况，又不能让微波泄漏出来。

观察窗的玻璃夹层中有一层金属微孔网，既可透过它看到食品，又可防止微波泄漏。

由于金属网孔大小是经过精密计算的，所以完全可以阻挡微波的穿透。

3.控制电路：控制电路又分为低压电路，控制电路和高压电路三部分。

高压变压器次级绕组之后的电路为高压电路，主要包括：磁控管、高压电容器c、高压变压器T、高压二极管D。

磁控管是微波炉的心脏，微波能就是由它产生并发射出来的。

它的工作需要很高的脉动直流阳极电压和约3～4V的灯丝电压。

由高压变压器及高压电容器、高压二极管构成的倍压整流电路为磁控管提供了满足上述要求的工作电压。

高压变压器初级绕组之前至微波炉电源入口之间的电路为低压，电路(也包括了控制电路)主要包括：保险管Fu、热断路器保护开关sw6、sw7、联锁开关swl～sw3、照明灯、定时器及功率分配器开关sw4、sw5、转盘电机M3和风扇电机M2等。

转盘电机与风扇电机为同步电机，即微波炉工作时转盘电机转动并带动玻璃转盘，风扇电机也同步转动，对磁控管及其它主要部件进行冷却。

二、常见故障的排除。

1.启动“三无”(无灯亮、无声音、无微波发射)这一种现象往往是由多种原因造成的。

首先检查电源插头与插座是否接触不良，如不是电源问题则检查下列几项内容。

(1)8A保险丝是否熔断，如是则调换新保险丝;(2)监控开关断不开，造成短路;(3)联锁开关未闭合或门钩断损而不能接触到联锁开关;(4)变压器初、次级短路;(5)电容对地击穿或极间击穿。

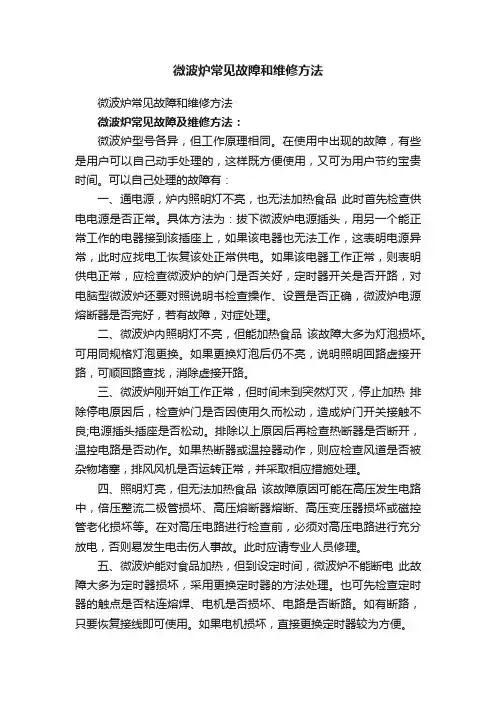

微波炉常见故障和维修方法微波炉常见故障和维修方法微波炉常见故障及维修方法：微波炉型号各异，但工作原理相同。

在使用中出现的故障，有些是用户可以自己动手处理的，这样既方便使用，又可为用户节约宝贵时间。

可以自己处理的故障有：一、通电源，炉内照明灯不亮，也无法加热食品此时首先检查供电电源是否正常。

具体方法为：拔下微波炉电源插头，用另一个能正常工作的电器接到该插座上，如果该电器也无法工作，这表明电源异常，此时应找电工恢复该处正常供电。

如果该电器工作正常，则表明供电正常，应检查微波炉的炉门是否关好，定时器开关是否开路，对电脑型微波炉还要对照说明书检查操作、设置是否正确，微波炉电源熔断器是否完好，若有故障，对症处理。

二、微波炉内照明灯不亮，但能加热食品该故障大多为灯泡损坏。

可用同规格灯泡更换。

如果更换灯泡后仍不亮，说明照明回路虚接开路，可顺回路查找，消除虚接开路。

三、微波炉刚开始工作正常，但时间未到突然灯灭，停止加热排除停电原因后，检查炉门是否因使用久而松动，造成炉门开关接触不良;电源插头插座是否松动。

排除以上原因后再检查热断器是否断开，温控电路是否动作。

如果热断器或温控器动作，则应检查风道是否被杂物堵塞，排风风机是否运转正常，并采取相应措施处理。

四、照明灯亮，但无法加热食品该故障原因可能在高压发生电路中，倍压整流二极管损坏、高压熔断器熔断、高压变压器损坏或磁控管老化损坏等。

在对高压电路进行检查前，必须对高压电路进行充分放电，否则易发生电击伤人事故。

此时应请专业人员修理。

五、微波炉能对食品加热，但到设定时间，微波炉不能断电此故障大多为定时器损坏，采用更换定时器的方法处理。

也可先检查定时器的触点是否粘连熔焊、电机是否损坏、电路是否断路。

如有断路，只要恢复接线即可使用。

如果电机损坏，直接更换定时器较为方便。

六、微波炉加工食品时，只要一合烹调开关电源熔断器就熔断此故障表明微波炉内电路中存在短路故障，应先排除短路故障，然后再用同规格型号的熔断器更换。

松下微波炉通病故障排除与维修方法在电器牌子当中，松下电器算是我们比较常见的家庭电器品牌之一，而日常生活中，松下微波炉随之出现的频谱也比较高，那么在使用松下微波炉的时候难免会出现了如触摸控制面板故障、开机后自动停机、不能加热食物这样那样的故障，此时我们该如何对松下微波炉通病故障进行检修排除呢，下面会随万师傅平台小编一起来看看松下微波炉常见故障的维修方法吧！1.松下微波炉开机后设定好工作程序后微波炉不工作故障原因：一般此故障现象原因多少为蒸气传感器损坏。

维修方法：只需更换同型号蒸气传感器后故障排除。

2.松下微波炉开机后炉灯亮，但不能加热故障原因：经检查该故障原因为高压变压器次级绕组开路，或者是继电器RY1线圈烧断和漏感变压器初级引线开路，维修方法：前者只需更换高压变压器后故障排除；后者则需要分别更换高压变压器和同型号继电器后故障排除。

3.松下微波炉开机后触摸控制面板上的启动键失效故障原因：先确定确定微波炉电源是否连接，排除电源问题则词现象多数为按键矩阵电路接触不良导致；维修方法：只需更换微波炉控制面板后故障即可排除。

4.松下微波炉开机后在自动作业下10秒钟后显示“88：88”字样故障原因：此故障多数为数字程序电路损坏，致使蒸气传感器线圈断路导致；维修方法：此时只需更换蒸气传感器后故障排除。

5.松下微波炉开机接通电源显示正常，但不能加热食物故障原因：首先检查微波炉是否存在Q4短路致使RY1不能闭合，再检查是否为电容C23击穿，致使Q4过流损坏。

维修方法：前者更换同型号2SC1685三极管后故障排除；后者更换同型号电容和Q4后故障即可排除。

6.松下微波炉开机后工作正常但经常烤糊食物故障原因：经检查为R27变值致使分压值太低，不能突破开关电位而导致温度继续升高。

维修方法：此时只需要将同型号33kΩ电阻更换后故障排除。

7.松下微波炉开机后微波炉不工作故障原因：此故障多数为微波炉电源引线断裂，排除前者原因可以检查为微波炉变压器低压线圈组烧坏开路和功率延迟器损坏。

松下维修方式A． KX系列1、KX-F50/90：依次按下：“program”“# ”“9”“0”“0”“0”“*”即可进入测试模式，然后输入“#”“5”“0”“start/copy”可对机器进行程序全清。

对F90输入“# ”“6”“0”“3”“set”可将切纸刀关闭（仅对切纸机器有效）。

2、从KX-F808/818/828/108/118/858/868/32/36/39/23/25到现在的KX-F66/68/82/88等等（别头晕）：依次按下“功能FUNCTION（有的机器为菜单MENU）”“#”“9”“0”“0”“0”“*”可进入维修方式，然后输入“#”“5”“5”“0”“启动”（108/118/208/218则是按“选择”“录入”）可对机器进行程序全清。

输入“#”“5”“6”“0”“2”可将切纸刀关闭（仅对切纸机器有效）。

*注：维修代码从“#500”开始，其他代码含义受篇幅所限，此处略过不表。

B． UF系列UF2：依次按“MENU”“MENU”“MENU”“TEL”“TEL”“TEL”“TEL”可进入维修方式。

UF108M：依次按“#”“TEL/DIAL”“TEL/DIAL”“TEL/DIAL”“TEL/DIAL”“*”可进入维修方式。

UF200/208M：依次按“功能”“电话/拨号”“电话/拨号”“电话/拨号”“电话/拨号”“*”可进入维修方式，其中第“06”项为全清。

UF8100/8110/8200/8220：依次按“功能”“4”“#”“*”“#”“#”可进入维修方式，其中第“06”项为全清。

UF8300/8310/8330/8350/8700/8710/8770/8880/8585/8595/8885/8895：依次按“功能”“7”“MONITOR”“MONITOR”“MONITOR”“MONITOR”“*”可进入维修方式，其中第“06”项为全清。

注：06项全清中有多项选择，（图象数据、通信参数等等）其中一般“*”或“99”为全部参数的初始化。

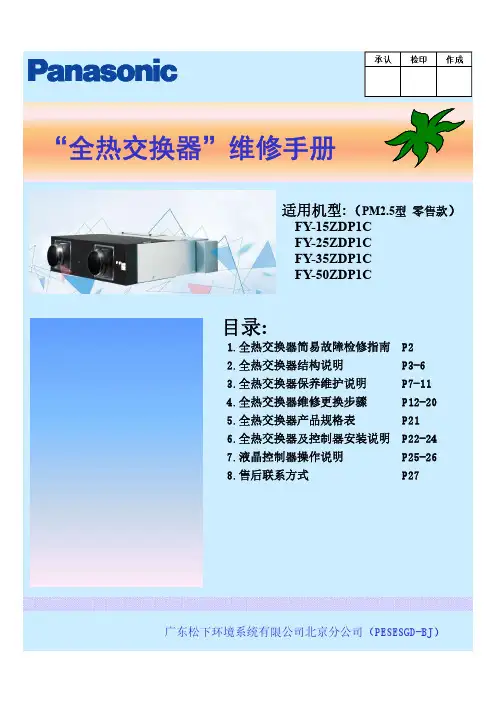

“全热交换器”维修手册广东松下环境系统有限公司北京分公司（PESESGD-BJ）目录:1.全热交换器简易故障检修指南P22.全热交换器结构说明P3-63.全热交换器保养维护说明P7-114.全热交换器维修更换步骤P12-205.全热交换器产品规格表P216.全热交换器及控制器安装说明P22-247.液晶控制器操作说明P25-268.售后联系方式P27适用机型:（PM2.5型零售款）FY-15ZDP1C FY-25ZDP1C FY-35ZDP1C FY-50ZDP1C简易故障检修维修保养：对本机进行安装或维修保养时必须断开电源；注意事项：1.禁止擅自改装本机或加装其他附属装置；2.切勿在存有汽油，苯，稀释剂或其他类似化学品的场所安装或使用本产品；3.马达，电路板组合，加热器等电器元件切勿让水进入；4.在检修或保养本机后，请确认各部件是否正确安装好；简易故障检修指南故障推测原因处理方法整机不通电1.整机供电不正常；2.电路板损坏；3.电机故障；1.检查供电状态及相关的接线有无松脱；2.更换电路板；见维修手册P103.更换电机；见维修手册P11-14“F30”报警 1.新风侧风阀异常； 1.更换风阀；见维修手册P15-16“F01”报警 1.控制器连接线异常；1-1.控制器或本体连接线插头是否松动；1-2.控制器连接线损坏，更换连接线；1-3.联系销售或安装店进行维修；“F02”报警 1.WiFi或RS485设备连接异常；1-1.确认是否安装有WiFi或RS485设备，如果没有请见说明书P34 将WiFi或RS485设备关闭；1-2.请确认接口是否松动；1-3.联系销售或安装店进行维修；WiFi无法连接1.试机时绑定过Wifi2.Wifi设备信号不稳定1.将原来绑定过wifi的手机解除绑定；见说明书P34出风小1.OA侧过滤器或室外新风管罩被灰尘堵塞；2.管道漏风或堵塞；3.内循环运行时排风风阀未关闭；1-1.清理或更换OA侧过滤器；见说明书P7-9；1-2.清理室外新风管罩；2.检查管道确认无漏风，无堵塞；3-1.检查排风风阀板是否与树脂件粘贴无法运转；3-2.更换排风风阀；见维修手册P17噪音1.吊装松动；2.风轮运转异常；3.风口与管道连接异常；1.检查吊装部件确认无松动；2.更换风轮电机；见维修手册P11-143.确认二者连接正常牢固，必要时进行软连接；控制器显示“F-1”“F-2”“F-3”1.需要过滤网清洁；“F-1” 已使用1个月“F-2” 已使用2个月“F-3” 已使用3个月1.过滤网清洁后，同时按住“▲”“▼”键3秒进行人工复位；控制器显示“过滤网更换”1.需要过滤网更换；1.过滤网更换后，同时按住“▲”“▼”键3秒进行人工复位；112234456781011912全热交换器ZDP1系列产品主要部件名称信息1314序号部件名称产品型号维修号部品图号单台用量部件写真1蜗壳FY-15ZDP1CERVE15DZ1A0125LD3C702*&703*2FY-25ZDP1C FY-35ZDP1C ERVE35DZ1A0150LD3C702*&703*FY-50ZDP1C 2风轮FY-15ZDP1CERVE15DZ1A0225LB10701*FY-25ZDP1C FY-35ZDP1C FY-50ZDP1C151617详见说明书39-42页详见说明书43-44页参考型号：FY-25ZDP1C注意：对全热交换器进行维护保养时，请务必切断电源产品铭牌粘贴在电装盒盖上，产品型号及制造编码解读参考右侧提示例：产品型号：FY-25ZDP1C 制造编号解读：17 11 000117年11月工厂编号维护保养说明（通过侧点检门清理PM2.5标准过滤网及回风滤网）如图，沿图示箭头方向拧松固定侧检修门的蝶形螺栓注意戴好劳保用品如图示方向，打开侧检修门产品铭牌位置说明ZDP1C 系列产品点检口预留此系列ERV 产品本体共计四个点检口• 侧点检口（1个）：可对本体内部件进行检修，PM2.5标准过滤网及回风滤网的清理和更换必须留•OA 侧下点检口（1个）：可对PM2.5标准过滤网进行清理更换（根据现场情况可不留）•SA 侧点检口（上下2个）：可对PM2.5加强过滤网进行清理更换（必须留）用吸尘器将PM2.5标准过滤网上的灰PM2.5标准滤网安装时，注意滤网的风向箭头指向热交换芯方向吸尘器将侧点检门取下后，参考图示，将回风过滤网取下，即可清理或更换如图，沿图示箭头方向移动侧检修门，将侧检修门取下注意防止跌落砸伤将PM2.5标准过滤网从产品中抽出，注意防止灰尘进入眼睛■关于过滤网寿命清洁更换如图，拧松固定下检修门的蝶形螺栓注意防止跌落砸伤维护保养说明（通过下点检门维护PM2.5标准过滤网）沿箭头方向移动下点检门，将PM2.5标准过滤网与下点检门一同取下再参考以上方式清理即可维护保养说明（PM2.5加强过滤网的清理更换）如图，拧松固定SA 侧下检修门的蝶形螺栓取下SA 侧下点检门，注意点检门落下砸伤如图，取下PM2.5加强过滤网即可清理更换PM2.5加强过滤网安装时，注意箭头方向指向送风口方向1112注意：作业时戴好绝缘手套，防止触电•电源线供电确认及液晶控制器与WiFi/SR485连线确认如图，将固定电源盒盖的四颗螺钉取下，并取下电源盒盖根据图示端子插接位置，确认电源电压是否正常，或电源插头是否插接牢固•线路板的更换WiFi/SR485连接线控制器连接线电源连接线松开固定盒盖的螺钉拔下图示连接插头盒盖取下拔下电源插头拔下线路板上的插头松开固定线路板的螺钉取下线路板即可更换13注意：更换电路板时戴好防静电手套，插头从那个位置拔下还要插回那个位置，插拔电线时不要触碰到电路板元器件•热交换芯的更换如图，沿图示箭头方向拧松固定侧检修门的蝶形螺栓如图示方向，打开侧检修门如图，沿图示箭头方向移动侧检修门，将侧检修门取下拉住交换芯拉手，将热交换芯拉出注意不要用力过猛，水平均匀用力•电机的更换首先，参考如上交换芯更换步骤，将产品热交换芯取出用手松开固定热交换芯上导轨的蝶形螺母，将上导轨取出14参考同样的方式将热交换芯下导轨取出用十字改锥将固定热交换芯与马达组件间中间隔板的螺钉取下取出图示的中间隔板，注意取出时钣金件不可伤线中间板取出后，马达组件安装全貌用偏口钳将图示电线保护套的扎带剪断注意不要剪到电线移开护套，松开电机与电源线的快接插头15将马达组件从产品内部抽出组件取出时，注意安全；并确保马达组件取出时注意不要碰伤电源线取下固定蜗壳的5颗螺丝，将上蜗壳取出用扳手拧开固定风轮的螺母，并将螺母、弹垫及垫片取下取下风轮取下下侧蜗壳16参考上面的风轮蜗壳的拆解方法，将电机支架对面的风轮蜗壳按照同样的方法取下。

微波炉修理教程微波炉是每个家庭必备的厨房用具，使用起来非常方便，即省电又快捷，是理想的厨房好帮手之一。

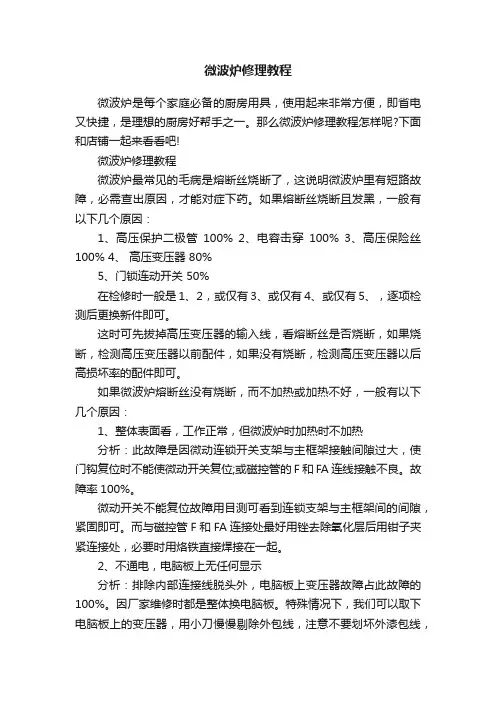

那么微波炉修理教程怎样呢?下面和店铺一起来看看吧!微波炉修理教程微波炉最常见的毛病是熔断丝烧断了，这说明微波炉里有短路故障，必需查出原因，才能对症下药。

如果熔断丝烧断且发黑，一般有以下几个原因：1、高压保护二极管100%2、电容击穿100%3、高压保险丝100%4、高压变压器 80%5、门锁连动开关 50%在检修时一般是1、2，或仅有3、或仅有4、或仅有5、，逐项检测后更换新件即可。

这时可先拔掉高压变压器的输入线，看熔断丝是否烧断，如果烧断，检测高压变压器以前配件，如果没有烧断，检测高压变压器以后高损坏率的配件即可。

如果微波炉熔断丝没有烧断，而不加热或加热不好，一般有以下几个原因：1、整体表面看，工作正常，但微波炉时加热时不加热分析：此故障是因微动连锁开关支架与主框架接触间隙过大，使门钩复位时不能使微动开关复位;或磁控管的F和FA连线接触不良。

故障率100%。

微动开关不能复位故障用目测可看到连锁支架与主框架间的间隙，紧固即可。

而与磁控管F和FA连接处最好用锉去除氧化层后用钳子夹紧连接处，必要时用烙铁直接焊接在一起。

2、不通电，电脑板上无任何显示分析：排除内部连接线脱头外，电脑板上变压器故障占此故障的100%。

因厂家维修时都是整体换电脑板。

特殊情况下，我们可以取下电脑板上的变压器，用小刀慢慢剔除外包线，注意不要划坏外漆包线，慢慢短接其内长方体保险，可以长时间使用。

3、通电，但程序乱，不能正常工作，或时正常时不正常分析：电脑板薄膜键盘损坏率100%。

用电吹风沿边吹着拆下，用酒精清洗原底盘，晾干，换上新的即可。

4、通电，其他正常但不加热分析：故障分两种情况，一种是通电就冒烟，高压变压器损坏率为100%，于以更换即可;另一种是无任何动静，这时应以高压变压器作为前后分界点，检测高压变压器输入AC220V电压和磁控管输入电压，来判断故障发生在那一部分，这时磁控管损坏率80%。

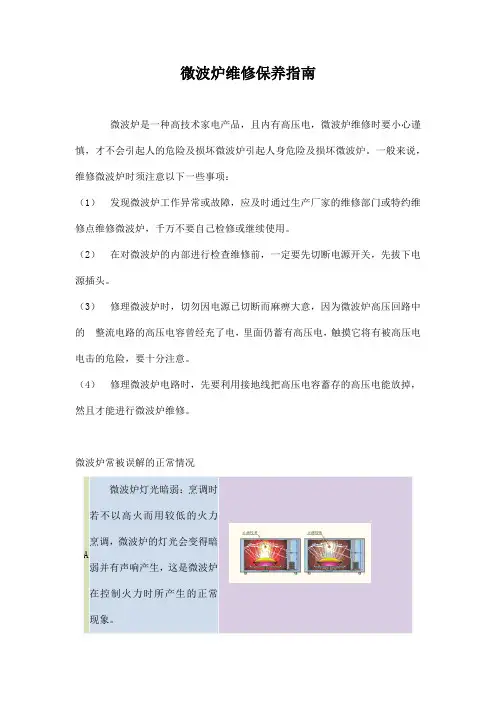

微波炉维修保养指南微波炉是一种高技术家电产品，且内有高压电，微波炉维修时要小心谨慎，才不会引起人的危险及损坏微波炉引起人身危险及损坏微波炉。
