SH3082-2003石油化工仪表供电设计规范

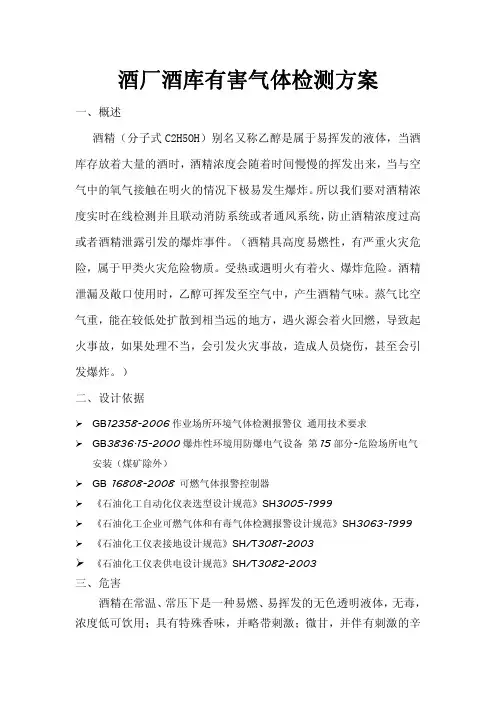

酒厂酒库有害气体检测方案一、概述酒精（分子式C2H5OH）别名又称乙醇是属于易挥发的液体，当酒库存放着大量的酒时，酒精浓度会随着时间慢慢的挥发出来，当与空气中的氧气接触在明火的情况下极易发生爆炸。

所以我们要对酒精浓度实时在线检测并且联动消防系统或者通风系统，防止酒精浓度过高或者酒精泄露引发的爆炸事件。

（酒精具高度易燃性，有严重火灾危险，属于甲类火灾危险物质。

受热或遇明火有着火、爆炸危险。

酒精泄漏及敞口使用时，乙醇可挥发至空气中，产生酒精气味。

蒸气比空气重，能在较低处扩散到相当远的地方，遇火源会着火回燃，导致起火事故，如果处理不当，会引发火灾事故，造成人员烧伤，甚至会引发爆炸。

）二、设计依据GB12358-2006作业场所环境气体检测报警仪通用技术要求GB3836.15-2000爆炸性环境用防爆电气设备第15部分-危险场所电气安装（煤矿除外）GB16808-2008可燃气体报警控制器《石油化工自动化仪表选型设计规范》SH3005-1999《石油化工企业可燃气体和有毒气体检测报警设计规范》SH3063-1999《石油化工仪表接地设计规范》SH/T3081-2003《石油化工仪表供电设计规范》SH/T3082-2003三、危害酒精在常温、常压下是一种易燃、易挥发的无色透明液体，无毒，浓度低可饮用；具有特殊香味，并略带刺激；微甘，并伴有刺激的辛辣滋味。

酒精液体密度是0.789×10³kg/m³(20℃)，乙醇气体密度为1.59×10³kg/m³，沸点是78.3℃，熔点是-114.1℃，易燃，其蒸气能与空气形成爆炸性混合物。

在生产中长期接触高浓度酒精可引起鼻、眼、粘膜刺激症状，以及头痛、头晕、疲乏、易激动、震颤、恶心等。

四、预防措施1、通风系统通风是借助换气稀释或通风排除等手段，控制酒库中的酒精含量的累计与危害，实现酒库内外空气环境质量保障的酒精浓度低于爆炸下限的控制技术。

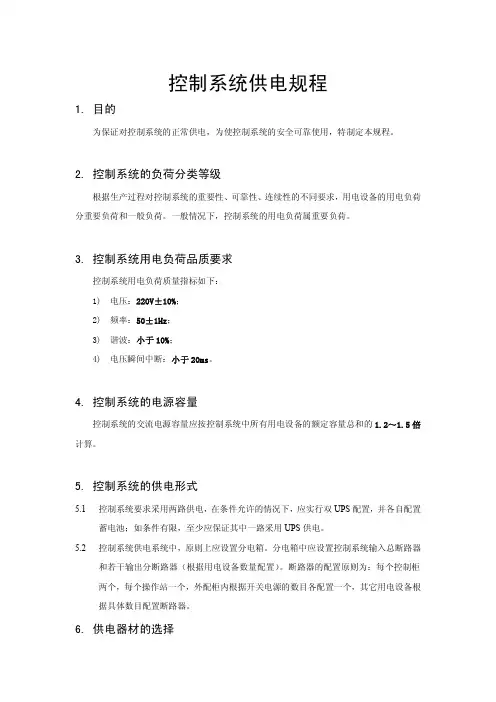

控制系统供电规程1.目的为保证对控制系统的正常供电，为使控制系统的安全可靠使用，特制定本规程。

2.控制系统的负荷分类等级根据生产过程对控制系统的重要性、可靠性、连续性的不同要求，用电设备的用电负荷分重要负荷和一般负荷。

一般情况下，控制系统的用电负荷属重要负荷。

3.控制系统用电负荷品质要求控制系统用电负荷质量指标如下：1)电压：220V±10%；2)频率：50±1Hz；3)谐波：小于10%；4)电压瞬间中断：小于20ms。

4.控制系统的电源容量控制系统的交流电源容量应按控制系统中所有用电设备的额定容量总和的1.2～1.5倍计算。

5.控制系统的供电形式5.1控制系统要求采用两路供电，在条件允许的情况下，应实行双UPS配置，并各自配置蓄电池；如条件有限，至少应保证其中一路采用UPS供电。

5.2控制系统供电系统中，原则上应设置分电箱。

分电箱中应设置控制系统输入总断路器和若干输出分断路器（根据用电设备数量配置）。

断路器的配置原则为：每个控制柜两个，每个操作站一个，外配柜内根据开关电源的数目各配置一个，其它用电设备根据具体数目配置断路器。

6.供电器材的选择供电器材选择的一般原则6.1.1选用的供电电器应满足如下正常工作条件的要求：1)供电电器的额定电压和额定频率，应符合所在网络的额定电压和额定频率；2)供电电器的额定电流应大于所在回路的最大连续负荷计算电流；3)保护电器应满足电路保护特性要求。

6.1.2断开短路电流的电器，应具有在短路时良好的分断能力。

6.1.3外壳防护等级应符合环境条件的要求。

6.2供电器材的选择6.2.1供电线路中各类开关容量可按正常工作电流的2～2.5倍选用。

6.2.2断路器的选择，应满足下列要求:1)断路器中过电流脱扣器的容量应按线路工作（计算）电流确定；正常工作情况下脱扣器的额定电压应大于或等于线路的额定电压；脱扣器整定电流应接近但不大于负荷的额定工作（计算）的电流总和（引自何处？），且应小于线路允许的载流量；2)断路器额定电流应小于该回路电源开关的额定电流；3)断路器的额定电流及断路器过电流脱扣器的整定电流应同时满足正常工作电流和启动尖峰电流两个条件的要求；4)多级配电系统中，干线上断路器的额定电流应大于支线断路器的额定电流的两倍；5)多级配电系统中支线上采用断路器时，干线上的断路器动作延时时间应大于支线上断路器的动作延时时间。

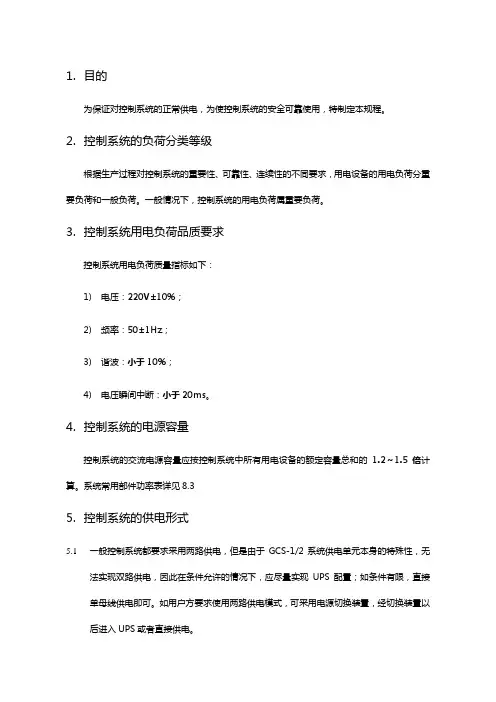

D C S控制系统供电规程-CAL-FENGHAI.-(YICAI)-Company One11.目的为保证对控制系统的正常供电，为使控制系统的安全可靠使用，特制定本规程。

2.控制系统的负荷分类等级根据生产过程对控制系统的重要性、可靠性、连续性的不同要求，用电设备的用电负荷分重要负荷和一般负荷。

一般情况下，控制系统的用电负荷属重要负荷。

3.控制系统用电负荷品质要求控制系统用电负荷质量指标如下：1)电压：220V±10%；2)频率：50±1Hz；3)谐波：小于10%；4)电压瞬间中断：小于20ms。

4.控制系统的电源容量控制系统的交流电源容量应按控制系统中所有用电设备的额定容量总和的～倍计算。

系统常用部件功率表详见5.控制系统的供电形式5.1一般控制系统都要求采用两路供电，但是由于GCS-1/2系统供电单元本身的特殊性，无法实现双路供电，因此在条件允许的情况下，应尽量实现UPS配置；如条件有限，直接单母线供电即可。

如用户方要求使用两路供电模式，可采用电源切换装置，经切换装置以后进入UPS或者直接供电。

5.2控制系统供电系统中，原则上应设置分电箱。

分电箱中应设置控制系统输入总断路器和若干输出分断路器（根据用电设备数量配置）。

断路器的配置原则为：每个控制柜两个，每个操作站一个，外配柜内根据开关电源的数目各配置一个，其它用电设备根据具体数目配置断路器。

6.供电器材的选择6.1供电器材选择的一般原则6.1.1选用的供电电器应满足如下正常工作条件的要求：1)供电电器的额定电压和额定频率，应符合所在网络的额定电压和额定频率；2)供电电器的额定电流应大于所在回路的最大连续负荷计算电流；3)保护电器应满足电路保护特性要求。

6.1.2断开短路电流的电器，应具有在短路时良好的分断能力。

6.1.3外壳防护等级应符合环境条件的要求。

6.2供电器材的选择6.2.1供电线路中各类开关容量可按正常工作电流的2～倍选用。

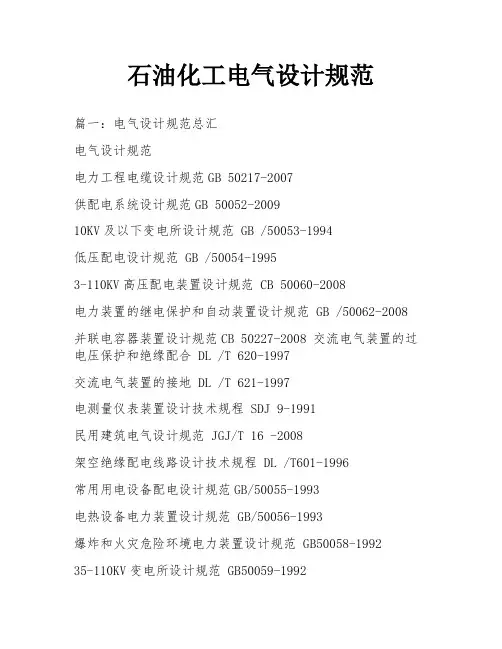

石油化工电气设计规范篇一：电气设计规范总汇电气设计规范电力工程电缆设计规范GB 50217-2007供配电系统设计规范GB 50052-200910KV及以下变电所设计规范 GB /50053-1994低压配电设计规范 GB /50054-19953-110KV高压配电装置设计规范 CB 50060-2008电力装置的继电保护和自动装置设计规范 GB /50062-2008并联电容器装置设计规范CB 50227-2008 交流电气装置的过电压保护和绝缘配合 DL /T 620-1997交流电气装置的接地 DL /T 621-1997电测量仪表装置设计技术规程 SDJ 9-1991民用建筑电气设计规范 JGJ/T 16 -2008架空绝缘配电线路设计技术规程 DL /T601-1996常用用电设备配电设计规范GB/50055-1993电热设备电力装置设计规范 GB/50056-1993爆炸和火灾危险环境电力装置设计规范 GB50058-199235-110KV变电所设计规范 GB50059-1992电力装置的继电保护和自动装置设计规范GB/T 50062-2008电力装置的电测量仪表装置设计规范GB/T 50063-2008城市夜景照明设计规范JGJ/T 163-2008城市道路照明工程施工及验收规范 CJJ89-2001城市道路照明设计标准 CJJ 45-2006城市电力规划规范GB 50293-1999 全国民用建筑工程设计技术措施—电气（2009）<建设部发布>建筑物防雷设计规范（2000年版） GB 50057-94建筑照明设计设计标准 GB 50034-2004建筑物电子信息系统防雷技术规范GB 50343-2003电梯制造与安装安全规范 GB 7588-2003电力系统设计技术规程DL/T 5429-2009电气装置安装工程35kV及以下架空电力线路施工及验收规范GB 50173-92系统接地的型式及安全技术要求 GB 14050-2008 国家电气设备安全技术规范 GB 19517-2004阻燃和耐火电缆通则GB/T 19666-2005工业企业照明设计规范 GB50034-92汽车加油加气站设计与施工规范（2006年版）GB50156—2002石油化工企业设计防火规范GB50160—2008电气装置安装工程电缆线路施工及验收规范 GB50168-2006电气装置安装工程起重机电气装置施工及验收规范GB50256—96电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB50257—96建筑电气工程施工质量验收规范GB50303-2002电力工程基本术语标准GB/T50297-2006电气装置安装工程接地装置施工及验收规范 GB50169-2006电气装置安装工程旋转电机施工及验收规范 GB50170-2006电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92电气装置安装工程蓄电池施工及验收规范 GB50172-92电气装置安装工程 35kV及以下架空电力线施工及验收规范GB50173-92电子信息系统机房设计规范 GB50174—2008石油天然气工程设计防火规范GB50183-2004有线电视系统工程技术规范 GB50200—94火力发电厂与变电站设计防火规范GB50229—2006电气装置安装工程低压电器施工及验收规范 GB50254—96电气装置安装工程电力变流设备施工及验收规范 GB50255—96建筑设计防火规范GB50016-2006城镇燃气设计规范 GB50028-2006电力装置的电测量仪表装置设计规范GB/T50063-2008石油化工企业照度设计标准SH/T3027-2003石油化工企业生产装置电力设计技术规范SH3038—2000石油化工企业厂区总平面布置设计规范SH/T 3053-2002石油化工企业工厂电力系统设计规范 SH3060—1994石油化工企业电气设备抗震鉴定标准SH3071—1995石油化工静电接地设计规范SH3097—2000石油化工仪表接地设计规范SH/T3081-2003石油化工仪表供电设计规范SH/T3082-2003炼油厂用电负荷设计计算方法 SH/T3116—2000石油化工紧急停车及安全联锁系统设计导则SHB-Z06-1999石油化工装置基础工程设计内容规定 SHSG-033-2008石油化工装置详细工程设计内容规定 SHSG-053-2003仪表供电设计规定HG/T20509-2000信号报警、安全连锁系统设计规定 HG/T20511-2000化工企业电力设计图形和文字符号统一规定 HG/T20686-1990钢制电缆桥架工程设计规范CECS31: 2006石油设施电气设备安装区域一级、0区、1区和2区区域划分推荐作法SY/T6671-200610kV及以下架空配电线路设计技术规程DL/T5220-2005油气田变配电设计规范SY/T0033-2009油浸式电力变压器技术参数和要求 GB/T6451-2(来自: 小龙文档网:石油化工电气设计规范)008隐极同步发电机技术要求GB/T7064-2008 干式电力变压器技术参数和要求 GB/T10228—2008电力变压器第7部分：油浸式电力变压器负载导则GB/T1094.7-2008电能质量三相电压允许不平衡度GB/T15543—2008三相交流系统短路电流计算GB/T15544—1995低压成套无功功率补偿装置GB/T15576—2008电力变压器选用导则 GB/T17468—2008高层民用建筑设计防火规范(2005年版)GB50045—9566KV及以下架空电力线路设计规范 GB50061—2010住宅设计规范(2003年版)GB50096—1999火灾自动报警系统设计规范 GB50116—2008电气装置安装工程电气设备交接试验标准GB50150-2006篇二：石化相关设计标准2013.06.14SH 3001-1992 |石油化工设备抗震坚定标准.pdf SH 3004-1999 |石油化工采暖通风与空气调节设计规范.pdf SH 3005-1999 |石油化工自动化仪表选型设计规范.pdf SH 3006-1999 |石油化工控制室和自动分析器室设计规范.pdf SH 3007-1999 石油化工储运系统罐区设计规范.pdf SH 3008-2000 石油化工厂区绿化设计规范.pdf SH 3009-2001 石油化工企业燃料气系统和可燃性气体排放系统设计规... SH 3010|石油化工设备和管道隔热技术规范.pdf SH 3011-2000 石油化工工艺装置布置设计通则.pdf SH 3012-2000|石油化工管道布置设计通则.pdf SH 3016-1990 石油化工企业循环水场设计规范.pdf SH 3017-1999|石油化工生产建筑设计规范.pdf SH 3018-2003|石油化工安全仪表系统设计规范.pdf SH 3019-2003|石油化工仪表管道线路设计规范.pdf SH 3020-2001 |石油化工仪表供气设计规范.pdf SH 3025-1990 |合成纤维厂环境保护设计规范.pdf SH 3026-1990|常压立式储罐抗震鉴定标准.pdf SH 3027-2003| 石油化工企业照度设计标准.pdf SH 3028-1990 |石油化工企业生产装置电信设计规范.pdf SH 3029-1991 石油化工企业排气筒和火炬塔架设计规范.pdfGB 50094-2010 球形储罐施工... HG/T 20653-2011 化工企业化... SH/T 3530-2011 石油化工立式... SH/T 3512-2011 石油化工球形... SH/T 3513-2009 石油化工铝制... SH/T 3098-2011 石油化工塔器... NB/T 1001-2011 液化天然气(... SH/T 3536-2011 石油化工工程... SH/T 3510-2011 石油化工设备... SH/T 3004-2011 石油化工采暖... SH/T 3139-2011 石油化工重载... SH/T 3163-2011 石油化工静设... SH/T 3170-2011 石油化工离心... SH/T 3422-2011 石油化工管式... SH/T 3507-2011 石油化工钢结... SH/T 3508-2011 石油化工安装... SH/T 3606-2011 石油化工涂料... SH/T3607-2011 石油化工钢结... HG/T 3998-2008 纯碱取水定额... SHSG-053-2011 石油化工装置... SH/T 3537-2009 立式圆筒形 SH 3001-1992 |石油化工设备抗震坚定标准.pdfSH 3004-1999 |石油化工采暖通风与空气调节设计规范.pdf SH 3005-1999 |石油化工自动化仪表选型设计规范.pdf SH 3006-1999 |石油化工控制室和自动分析器室设计规范.pdf SH 3007-1999 石油化工储运系统罐区设计规范.pdf SH 3008-2000 石油化工厂区绿化设计规范.pdf SH 3009-2001 石油化工企业燃料气系统和可燃性气体排放系统设计规... SH 3010|石油化工设备和管道隔热技术规范.pdf SH 3011-2000 石油化工工艺装置布置设计通则.pdf SH 3012-2000|石油化工管道布置设计通则.pdf SH 3016-1990 石油化工企业循环水场设计规范.pdf SH 3017-1999|石油化工生产建筑设计规范.pdf SH 3018-2003|石油化工安全仪表系统设计规范.pdf SH 3019-2003|石油化工仪表管道线路设计规范.pdf SH 3020-2001 |石油化工仪表供气设计规范.pdf SH 3025-1990 |合成纤维厂环境保护设计规范.pdf SH 3026-1990|常压立式储罐抗震鉴定标准.pdf SH 3027-2003| 石油化工企业照度设计标准.pdf SH 3028-1990 |石油化工企业生产装置电信设计规范.pdf SH 3029-1991 石油化工企业排气筒和火炬塔架设计规范.pdfSH 3125-2001 石油化工防火堤设计规范 SH 3100-2000|石油化工工程测量规范.pdf SH 3101-2000|炼油厂流程图图例.pdf SH 3102-2000|石油化工采暖通风与空气调节设计图例.pdf SH 3104-2000 |石油化工仪表安装设计规范.pdf SH 3106-2000|炼油厂氮气系统设计技术规定.pdf SH 3108-2000| 炼油厂全厂性工艺及热力管道设计规范.PDF SH 3112-2000|石油化工管式炉炉管胀接工程技术条件.pdf SH 3113-2000|管式炉燃烧器工程.pdf SH 3114-2000|管式炉耐热铸铁件工程.pdf SH 3115-2000 |石油化工管式炉轻质浇注料衬里工程技术条件.pdf SH 3119-2000|石油化工钢制套管换热器设计规范.pdf SH 3124-2001|石油化工给水排水工艺流程设计图例.PDF SH 3126-2001| 石油化工仪表及管道伴热和隔热设计规范.pdf SH 3127-2001|管式炉铬钼钢焊接回弯头.pdf SH 3131-2002|石油化工电气设备抗震设计规范.pdf SH 3136-2003 液化烃球形储罐安全设计规范.PDF SH 3137-2003 |石油化工钢结构防火保护技术规范.pdfSH 3110-2001|石油化工设计能量消耗计算方法.pdfSH 3125-2001 石油化工防火堤设计规范 SH 3100-2000|石油化工工程测量规范.pdf SH 3101-2000|炼油厂流程图图例.pdf SH 3102-2000|石油化工采暖通风与空气调节设计图例.pdf SH 3104-2000 |石油化工仪表安装设计规范.pdf SH 3106-2000|炼油厂氮气系统设计技术规定.pdf SH 3108-2000|炼油厂全厂性工艺及热力管道设计规范.PDF SH 3112-2000|石油化工管式炉炉管胀接工程技术条件.pdf SH 3113-2000|管式炉燃烧器工程.pdf SH 3114-2000|管式炉耐热铸铁件工程.pdf SH 3115-2000 |石油化工管式炉轻质浇注料衬里工程技术条件.pdf SH 3119-2000|石油化工钢制套管换热器设计规范.pdf SH 3124-2001|石油化工给水排水工艺流程设计图例.PDF SH 3126-2001| 石油化工仪表及管道伴热和隔热设计规范.pdf SH 3127-2001|管式炉铬钼钢焊接回弯头.pdf SH 3131-2002|石油化工电气设备抗震设计规范.pdf SH 3136-2003 液化烃球形储罐安全设计规范.PDF SH 3137-2003 |石油化工钢结构防火保护技术规范.pdf SH 3105-2000炼油厂自动化管线平面布置图图例及文字代号.pdf SH 3110-2001|石油化工设计能量消耗计算方法.pdfSH 3001-1992 |石油化工设备抗震坚定标准.pdf SH 3004-1999 |石油化工采暖通风与空气调节设计规范.pdf SH 3005-1999 |石油化工自动化仪表选型设计规范.pdf SH 3006-1999 |石油化工控制室和自动分析器室设计规范.pdf SH 3007-1999 石油化工储运系统罐区设计规范.pdf SH 3008-2000 石油化工厂区绿化设计规范.pdf SH 3009-2001 石油化工企业燃料气系统和可燃性气体排放系统设计规... SH 3010|石油化工设备和管道隔热技术规范.pdf SH 3011-2000 石油化工工艺装置布置设计通则.pdf SH 3012-2000|石油化工管道布置设计通则.pdf SH 3016-1990 石油化工企业循环水场设计规范.pdf SH 3017-1999|石油化工生产建筑设计规范.pdf SH 3018-2003|石油化工安全仪表系统设计规范.pdf SH 3019-2003|石油化工仪表管道线路设计规范.pdfSH 3025-1990 |合成纤维厂环境保护设计规范.pdf SH 3026-1990|常压立式储罐抗震鉴定标准.pdf SH 3027-2003| 石油化工企业照度设计标准.pdf SH 3028-1990 |石油化工企业生产装置电信设计规范.pdf SH 3029-1991 石油化工企业排气筒和火炬塔架设计规范.pdf。

石油化工仪表供电设计规（原创实用版）目录1.石油化工仪表供电设计规则的概述2.设计规则的具体内容3.石油化工仪表供电设计的重要性4.设计规则的实际应用案例5.石油化工仪表供电设计规则的未来发展趋势正文一、石油化工仪表供电设计规则的概述石油化工仪表供电设计规则是针对石油化工行业中的仪表供电系统进行设计的规范和指南，旨在确保仪表供电系统的可靠性、安全性和稳定性，提高石油化工生产的效率和安全性。

二、设计规则的具体内容石油化工仪表供电设计规则主要包括以下几个方面的内容：1.供电系统的设计原则：应根据石油化工生产的特点和需要，制定合理的供电系统设计原则，包括供电方式、供电容量、供电距离等。

2.供电系统的设备选型：应根据设计原则，选择适合的供电设备，包括变压器、开关柜、配电柜、电缆等。

3.供电系统的保护措施：应根据供电设备的特性和石油化工生产的需要，制定合理的保护措施，包括过电压保护、过电流保护、短路保护等。

4.供电系统的监控和控制：应建立完善的供电系统监控和控制系统，对供电设备的运行状态进行实时监控，确保供电系统的正常运行。

三、石油化工仪表供电设计的重要性石油化工仪表供电设计对于石油化工生产具有重要的意义，主要体现在以下几个方面：1.确保石油化工生产的安全：合理的供电设计可以有效防止电气事故的发生，提高石油化工生产的安全性。

2.提高石油化工生产的效率：合理的供电设计可以保证仪表供电系统的稳定性和可靠性，避免因供电故障导致的生产停滞，提高生产效率。

3.节约能源和降低成本：合理的供电设计可以优化能源的使用，降低能源消耗，从而降低生产成本。

四、设计规则的实际应用案例在我国某大型石油化工企业的供电系统设计中，采用了石油化工仪表供电设计规则，取得了良好的效果。

通过合理的供电系统设计，不仅提高了生产的安全性和效率，还降低了能源消耗和生产成本。

五、石油化工仪表供电设计规则的未来发展趋势随着石油化工行业的发展和技术进步，石油化工仪表供电设计规则将不断完善和更新，主要体现在以下几个方面：1.绿色环保：未来的供电设计将更加注重环保，采用节能技术和绿色能源，降低对环境的影响。

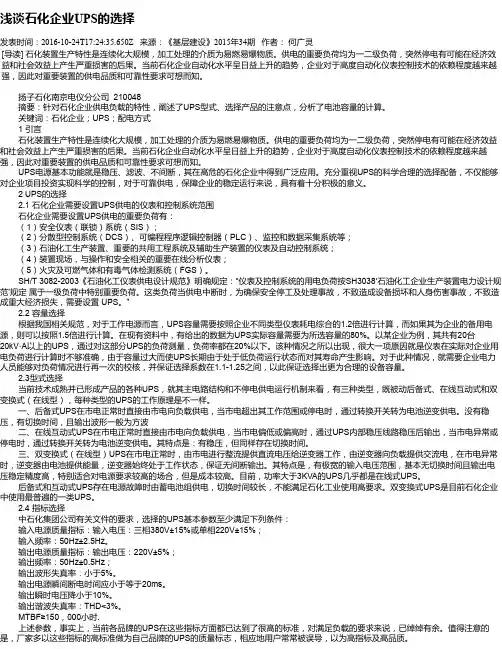

浅谈石化企业UPS的选择发表时间：2016-10-24T17:24:35.650Z 来源：《基层建设》2015年34期作者：何广灵[导读] 石化装置生产特性是连续化大规模，加工处理的介质为易燃易爆物质。

供电的重要负荷均为一二级负荷，突然停电有可能在经济效益和社会效益上产生严重损害的后果。

当前石化企业自动化水平呈日益上升的趋势，企业对于高度自动化仪表控制技术的依赖程度越来越强，因此对重要装置的供电品质和可靠性要求可想而知。

扬子石化南京电仪分公司 210048摘要：针对石化企业供电负载的特性，阐述了UPS型式、选择产品的注意点，分析了电池容量的计算。

关键词：石化企业；UPS；配电方式1 引言石化装置生产特性是连续化大规模，加工处理的介质为易燃易爆物质。

供电的重要负荷均为一二级负荷，突然停电有可能在经济效益和社会效益上产生严重损害的后果。

当前石化企业自动化水平呈日益上升的趋势，企业对于高度自动化仪表控制技术的依赖程度越来越强，因此对重要装置的供电品质和可靠性要求可想而知。

UPS电源基本功能就是稳压、滤波、不间断，其在高危的石化企业中得到广泛应用。

充分重视UPS的科学合理的选择配备，不仅能够对企业项目投资实现科学的控制，对于可靠供电，保障企业的稳定运行来说，具有着十分积极的意义。

2 UPS的选择2.1 石化企业需要设置UPS供电的仪表和控制系统范围石化企业需要设置UPS供电的重要负荷有：（1）安全仪表（联锁）系统（SIS）；（2）分散型控制系统（DCS）、可编程程序逻辑控制器（PLC）、监控和数据采集系统等；（3）石油化工生产装置、重要的共用工程系统及辅助生产装置的仪表及自动控制系统；（4）装置现场，与操作和安全相关的重要在线分析仪表；（5）火灾及可燃气体和有毒气体检测系统（FGS）。

SH/T 3082-2003《石油化工仪表供电设计规范》明确规定：“仪表及控制系统的用电负荷按SH3038‘石油化工企业生产装置电力设计规范’规定属于一级负荷中特别重要负荷。

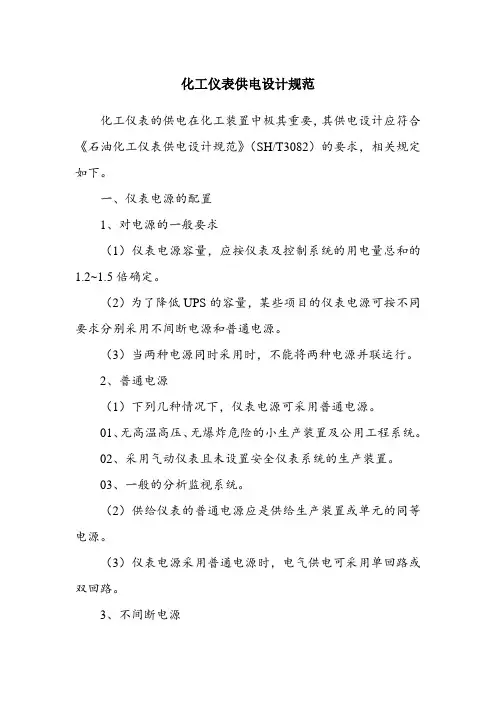

化工仪表供电设计规范化工仪表的供电在化工装置中极其重要，其供电设计应符合《石油化工仪表供电设计规范》（SH/T3082）的要求，相关规定如下。

一、仪表电源的配置1、对电源的一般要求（1）仪表电源容量，应按仪表及控制系统的用电量总和的1.2~1.5倍确定。

（2）为了降低UPS的容量，某些项目的仪表电源可按不同要求分别采用不间断电源和普通电源。

（3）当两种电源同时采用时，不能将两种电源并联运行。

2、普通电源（1）下列几种情况下，仪表电源可采用普通电源。

01、无高温高压、无爆炸危险的小生产装置及公用工程系统。

02、采用气动仪表且未设置安全仪表系统的生产装置。

03、一般的分析监视系统。

（2）供给仪表的普通电源应是供给生产装置或单元的同等电源。

（3）仪表电源采用普通电源时，电气供电可采用单回路或双回路。

3、不间断电源（1）下列几种情况下，仪表电源宜采用不间断电源。

01、大、中型石化生产装置、重要公用工程系统及辅助生产装置。

02、高温高压、有爆炸危险的生产装置。

03、设置较多、较复杂信号联锁系统的生产装置。

04、采用DCS、PLC、SIS等的生产装置。

05、石化装置中连续生产过程的控制仪表系统、重要公用显示仪表。

06、重要的在线分析仪表（如：参与控制、安全联锁）。

07、大型压缩机、泵的监控系统。

（2）仪表电源采用的不间断电源装置应为静止型。

二、仪表供电系统设计1、供电系统设计原则（1）供电系统设计应根据生产装置要求制定合理、安全可靠的供电设计方案。

（2）供电系统设计应满足下列要求。

01、仪表及控制系统的供电，应按电源种类（普通电源或交流不间断电源和直流不间断电源）分别独立配电，不得混用配电柜（箱）或开关箱。

02、仪表电源系统应按电气专业的标准、规范设置保护措施和接地。

（3）安全仪表系统的供电应满足下列要求。

01、重要安全仪表系统的电源单元，应考虑冗余措施。

02、电磁阀电源电压宜采用24V（特殊需要时可用48V）直流电或220V交流电，且应考虑以下要求。

（整理）SHT30182003⽯油化⼯安全仪表系统设计规范.中华⼈民共和国⽯油化⼯⾏业标准SH/T 3018-2003代替SH 3018-1990⽯油化⼯安全仪表系统设计规范2004-03-10发布2004-07-01实施中华⼈民共和国国家发展和改⾰委员会发布⽬次前⾔ (Ⅲ)1 范围 (1)2 术语和定义 (1)3 基本原则 (3)4 传感器 (3)5 最终执⾏元件 (4)6 逻辑运算器 (4)7 通信接⼝ (5)8 ⼈机接⼝ (5)9 过程接⼝ (6)10 软件组态 (6)11 ⼯程设计 (6)附录A（资料性附录）安全仪表系统规格书编制提纲 (8)⽤词说明 (11)附：条⽂说明 (13)⽯油化⼯安全仪表系统设计规范1范围1．1本规范适⽤于新建、改扩建⽯油化⼯装置（或⼯⼚）安全仪表系统的⼯程设计。

储运系统、公⽤⼯程及辅助设施等⼯程设计可参照执⾏。

1．2安全仪表系统的⼯程设计必须满⾜⽯油化⼯装置（或⼯⼚）安全度等级的要求。

1．3相关标准如下：IEC 61508 Functional safety of electrical/electornic/programmable electronic safety-related systemsIEC 61511 Functionalsafety: safety instrumented systems for the process industry sectorANSI/ISA-84.01 Application of safety instrumented system for the process industriesDIN V 19250 Porgrammable safety systemIEC 61131 Programmable controller1．4执⾏本标准时，尚应符合国家现⾏有关强制性标准规范的要求。

2术语和定义下列术语和定义适⽤于本规范2．1危险故障dangerous failure能够导致安全仪表系统处于危险或失去功能的故障。

石油化工仪表管路线路设计规范目次、八前•••21范围 .....................................................................••32一般规疋..............................................................33测量管道的选用 (3)3.1测量管道的材质 (3)3.2测量管道的管径 (3)4.................................................................................................................. 气动信号管道的选用. (4)5测量管道及气动信号管道的敷设 (4)6...................................................................................................................... 电线电缆的选用5 6.1电线电缆线芯截面积.. (5)6.2电线电缆的类型 (6)7电线电缆的敷设 (6)7.1一般规定 (6)7.2控制室进线方式 (7)7.3汇线槽敷设方式 (7)7.4保护管敷设方式•••••••••••••••••••••••••••••••••87.5电缆沟敷设方式•••••••••••••••••••••••••••••••••97.6电缆直埋敷设方式•••••••••••••••••••••••••••••••• 98仪表盘（箱、柜）内的管道及线路•••••••••••••••••••••••••• 9参考文献用词说明12 条文说明13、八—前言本规范是根据中石化（2003 ）建标字94 号文的通知，由中国石化集团兰州设计院对原《石油化工仪表配管配线设计规范》SH3019-1997 进行修订而成。

1 石化行业生产装置仪表配置UPS的必要性石化行业生产具有高温、高压、易燃、易爆等特点，如果重要装置的控制仪表突然停电，就可能会造成人员伤害、重大环境污染和较大经济损失。

SH/T3082-2003《石油化工仪表供电设计规范》明确规定：“仪表及控制系统的用电负荷按SH3038‘石油化工企业生产装置电力设计规范’规定属于一级负荷中特别重要负荷。

这类负荷当供电中断时，为确保安全停工及处理事故，不致造成设备损坏和人身伤害事故，不致造成重大经济损失，需要设置 UPS。

”一级负荷包括：安全仪表(联锁)系统(SIS);⑵ 分散型控制系统(DCS)和相关的现场仪表和控制系统;⑶ 设备包厂商提供的关键可编程程序逻辑控制器(PLC)和相关仪表;⑷ 石油化工生产装置、重要的共用工程系统及辅助生产装置的仪表及自动控制系统;⑸ 综合压缩机/透平控制系统(ITCC)以及关键的压缩机组和泵类机组设备包提供的安全仪表;⑹ 火灾及可燃气体和有毒气体检测系统(FGS);⑺ 与装置操作和安全相关的重要在线分析仪表。

2 中石化集团公司对UPS系统的要求由于没有统一的配置规范规定，各地企业、不同项目采用了多种UPS配置方案，多数方案并不规范，导致由于UPS系统故障导致仪表供电中断造成生产停工事故频发。

因此集团公司2005年发布了《生产装置过程控制仪表电源配电系统技术管理规定(暂行)》，并于2006年发布IN212-2006《仪表供电设计规定》。

对UPS配电系统提出了如下几点要求：电源配置方案选用一般为：两电源、三电源、逆变电源，其中逆变电源方案仅适用于热电站及变电站;系统在负载正常运行后，可以进行UPS离线检修、蓄电池定期维护工作;电源系统切换装置应能实现无扰动切换;低压母线的直流馈出回路，需配置隔离及稳压器;具备两路供电的控制仪表，应具备两路非同期工频交流电源同时工作的条件。

对UPS的要求：选用在线式UPS，电源质量符合UPS输出标准时，其逆变器在热备用状态运行，其接线简单可靠;UPS容量≤40kVA时，宜采用单相输出;>40kVA时采用三相输出。

中华人民共和国石油化工行业标准SH/T 3018-2003代替SH 3018-1990石油化工安全仪表系统设计规范2004-03-10发布 2004-07-01实施中华人民共和国国家发展和改革委员会发布目次前言 (Ⅲ)1 范围 (1)2 术语和定义 (1)3 基本原则 (3)4 传感器 (3)5 最终执行元件 (4)6 逻辑运算器 (4)7 通信接口 (5)8 人机接口 (5)9 过程接口 (6)10 软件组态 (6)11 工程设计 (6)附录A（资料性附录）安全仪表系统规格书编制提纲 (8)用词说明 (11)附：条文说明 (13)石油化工安全仪表系统设计规范1范围1．1本规范适用于新建、改扩建石油化工装置（或工厂）安全仪表系统的工程设计。

储运系统、公用工程及辅助设施等工程设计可参照执行。

1．2安全仪表系统的工程设计必须满足石油化工装置（或工厂）安全度等级的要求。

1．3相关标准如下：IEC 61508 Functional safety of electrical/electornic/programmable electronic safety-related systemsIEC 61511 Functionalsafety: safety instrumented systems for the process industry sectorANSI/ISA-84.01 Application of safety instrumented system for the process industriesDIN V 19250 Porgrammable safety systemIEC 61131 Programmable controller1．4执行本标准时，尚应符合国家现行有关强制性标准规范的要求。

2术语和定义下列术语和定义适用于本规范2．1危险故障 dangerous failure能够导致安全仪表系统处于危险或失去功能的故障。

石油化工仪表供电设计规摘要：I.引言- 简述石油化工仪表供电设计规则的背景和目的- 介绍本文的主要内容II.供电系统的组成- 概述供电系统的各个组成部分- 详细说明各组成部分的作用和特点III.供电方式- 介绍常用的供电方式及其优缺点- 分析各供电方式在石油化工行业中的应用情况IV.电源选择- 阐述电源选择的重要性和原则- 介绍各种电源的特点和适用场景V.电气保护- 阐述电气保护的重要性和原则- 介绍常用的电气保护设备及其作用VI.结束语- 总结石油化工仪表供电设计规则的主要内容- 强调供电系统在石油化工行业中的重要性正文：I.引言石油化工行业是一个高风险、高污染的行业，对供电系统的可靠性和安全性有着极高的要求。

因此，为了确保石油化工仪表的供电系统能够正常运行，保证仪表设备的性能要求，制定了一系列的仪表供电设计规则。

本文将针对石油化工仪表供电设计规则的主要内容进行介绍，包括供电系统的组成、供电方式、电源选择、电气保护等方面。

II.供电系统的组成石油化工仪表供电系统一般由电源系统、配电系统、控制系统和保护系统组成。

其中，电源系统是供电系统的核心部分，主要包括电源设备和电源线路。

配电系统主要包括配电柜、电缆和接线盒等组成部分。

控制系统则是对整个供电系统进行监控和控制，主要包括监控仪表和控制装置。

保护系统则是对供电系统进行保护和维护，主要包括电气保护装置和故障报警装置。

III.供电方式在石油化工行业中，常用的供电方式有单相交流供电、三相交流供电和直流供电。

单相交流供电方式主要用于低功率设备，其优点是成本低、安装方便，缺点是电压稳定性较差。

三相交流供电方式主要用于高功率设备，其优点是电压稳定性好、功率大，缺点是成本较高、安装复杂。

直流供电方式则用于一些特殊的仪表设备，其优点是稳定性好、抗干扰能力强，缺点是成本较高、安装和维护难度较大。

IV.电源选择在石油化工仪表供电系统中，电源选择是非常重要的一个环节。

石油化工大型装置仪表电源系统设计林兴华【摘要】仪表电源系统是大型石化生产装置自动控制仪表的动力源和生命线,其性能可靠是自控仪表乃至整个石化厂的重要要求,如何提高仪表电源系统的可靠性,减少因仪表电源系统故障造成的非计划停车是今后大型石化改扩建和新建项目必须认真考虑的问题.文章结合广州石化炼油千万吨改扩建加氢裂化装置项目仪表电源系统的设计,详细介绍了仪表系统使用不问断电源的连接方式与可靠性的关系和直流稳压电源系统的设计,以及其在电源系统设计中应注意的问题.【期刊名称】《自动化与信息工程》【年(卷),期】2009(030)002【总页数】4页(P11-13,39)【关键词】仪表电源系统设计;MTBF;冗余【作者】林兴华【作者单位】中国石化股份有限公司广州分公司【正文语种】中文【中图分类】TP3随着现代计算机技术和通讯技术的迅猛发展，在现代设计的大型石油化工装置内普遍使用集散控制系统(Distributed Control System, DCS)、安全联锁系统（Safety Instrument System, SIS）、可编程逻辑控制器（Programmable Logic Controller, PLC）等系统，这些系统都往大型化、模块化、智能化、低功耗化方向发展，并伴随冗余容错技术的使用大幅提高了系统的平均无故障时间（Mean Time Between Failure ,MTBF），特别是DCS和SIS系统的平均无故障时间已经达到上百万小时。

因此仪表电源系统的可靠性成为整个装置安全运行周期长的关键甚至瓶颈。

本文以广州石化（120×105）吨/年加氢裂化装置电源系统的设计为例，从仪表电源系统的交流部分和直流部分，这两方面来详细介绍高可靠性电源系统的设计及建议。

2.1 交流电源系统的设计根据《石油化工仪表供电设计规范》的规定，在大型石油化工生产装置中，一级负荷一般指生产装置的工作电源突然中断时，将严重影响连续生产工艺过程，并造成重大经济损失，供电负荷恢复后需要很长时间才能恢复的特大型和大中型生产装置以及确保其正常操作的公用工程的用电负荷[1]。
