仪表供电设计规定

化工装置仪表供电系统通用技术要求化工装置仪表供电系统通用技术要求一、引言化工装置仪表供电系统是化工生产过程中不可或缺的重要组成部分。

它负责为各种仪表设备提供稳定、可靠的电力供应，以确保装置运行安全、稳定和高效。

在化工装置中，仪表设备的正常运行对于监测、控制和调节生产过程至关重要。

仪表供电系统的设计和运行需要符合一定的技术要求，以确保提供高质量和可靠的电力供应。

二、技术要求1. 供电系统的可靠性化工装置仪表供电系统应具有高可靠性。

在化工生产过程中，仪表设备的停机或故障可能导致严重的生产事故和经济损失。

供电系统应采用双重备份、冗余设计，以确保在一些设备故障或停机的情况下，其他备用设备能够正常运行并提供稳定的电力供应。

2. 供电系统的稳定性化工装置仪表供电系统应具有稳定的电压和频率输出。

仪表设备对于电压和频率的稳定性要求很高，因为不稳定的电压和频率可能导致测量误差、控制失效或设备损坏。

供电系统应采用稳定的电源设备，如稳压器、稳频器等，以确保稳定的电力输出。

3. 供电系统的安全性化工装置仪表供电系统应具有高度的安全性。

化工生产环境具有一定的危险性，因此供电系统的设计和运行应遵循严格的安全标准和规范。

供电系统应采用防爆设备、防火设施，并定期进行安全检查和维护。

4. 供电系统的节能性化工装置仪表供电系统应具有较高的节能性。

在化工生产过程中，仪表设备通常需要持续运行，因此供电系统的能耗也相对较高。

为了减少能源消耗和节约成本，供电系统应采用高效的电源设备，并合理利用能源。

5. 供电系统的维护性化工装置仪表供电系统应具有较好的维护性。

供电系统中的设备需要定期检查、维护和更换，以确保其正常运行和延长使用寿命。

供电系统的设计应方便维护和检修，例如设备的布局合理、维修空间充足等。

三、个人观点和理解作为化工装置仪表供电系统的写手，我认为在设计和运行这样一个系统时，技术要求起到了至关重要的作用。

通过合理的设计和严格的运行标准，我们能够确保供电系统能够稳定、可靠地为仪表设备提供电力供应。

中华人民共和国国家标准电力装置的电测量仪表装置设计规范GBJ63－90主编部门:中华人民共和国原水利电力部批准部门:中华人民共和国建设部施行日期：1991年6月1日第一章总则第1。

0.1条为了使电力装置的电测量仪表装置设计认真执行国家的技术经济政策，做到准确可靠、技术先进、经济合理，以满足电力装置的安全运行和电力质量考核的需要，特制定本规范。

第1。

0。

2条本规范适用于单机容量为750～25000kW的火力发电厂，单机容量为200~10000kWkW的水力发电厂和电压等级为110kV及以下的变（配）电所新建或扩建的工程设计。

第1。

0。

3条电力装置的电测量仪表装置设计，除应执行本规范外，尚应符合国家现行的有关标准、规范的规定。

第二章常用测量仪表第一节一般规定第2。

1。

1条本章适用于固定安装在屏、台、柜、箱上的指示仪表、数字仪表、记录仪表以及仪表配用的互感器等器件。

第2。

1。

2条常用测量仪表应符合下列要求：一、能正确反映电力装置的运行参数；二、能随时监测电力装置回路的绝缘状况.第2.1。

3条常用测量仪表的精确度等级，应按下列要求选择：一、除谐波测量仪表外，交流回路仪表的精确度等级，不应低于2.5级;二、直流回路仪表的精确度等级，不应低于1。

5级;三、电量变送器输出侧仪表的精确度，不应低于1。

0级.第2。

1.4条常用测量仪表配用的互感器精确度等级，应按下列要求选择:一、1.5级及2。

5级的常用测量仪表，应配用不低于1.0级的互感器；二、电量变送器应配用不低于0。

5级的电流互感器。

第2.1.5条直流仪表配用外附分流器的精确度等级，不应低于0。

5级。

第2.1.6条电量变送器的精确度等级,不应低于0.5级。

第2.1。

7条仪表的测量范围和电流互感器变比的选择,宜满足当电力装置回路以额定值的条件运行时，仪表的指示在标度尺的70％～100％处。

对有可能过负荷运行的电力装置回路，仪表的测量范围,宜留有适当的过负荷裕度。

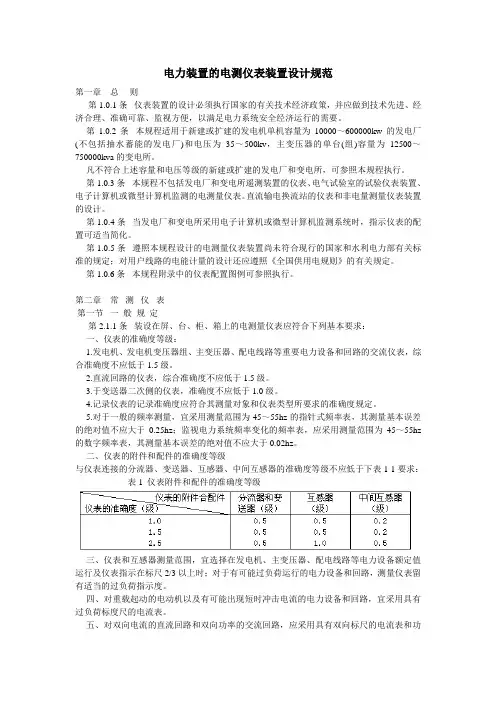

电力装置的电测仪表装置设计规范第一章总则第1.0.1条仪表装置的设计必须执行国家的有关技术经济政策，并应做到技术先进、经济合理、准确可靠、监视方便，以满足电力系统安全经济运行的需要。

第1.0.2条本规程适用于新建或扩建的发电机单机容量为10000～600000kw的发电厂(不包括抽水蓄能的发电厂)和电压为35～500kv，主变压器的单台(组)容量为12500～750000kva的变电所。

凡不符合上述容量和电压等级的新建或扩建的发电厂和变电所，可参照本规程执行。

第1.0.3条本规程不包括发电厂和变电所遥测装置的仪表、电气试验室的试验仪表装置、电子计算机或微型计算机监测的电测量仪表。

直流输电换流站的仪表和非电量测量仪表装置的设计。

第1.0.4条当发电厂和变电所采用电子计算机或微型计算机监测系统时，指示仪表的配置可适当简化。

第1.0.5条遵照本规程设计的电测量仪表装置尚未符合现行的国家和水利电力部有关标准的规定；对用户线路的电能计量的设计还应遵照《全国供用电规则》的有关规定。

第1.0.6条本规程附录中的仪表配置图例可参照执行。

第二章常测仪表第一节一般规定第2.1.1条装设在屏、台、柜、箱上的电测量仪表应符合下列基本要求：一、仪表的准确度等级：1.发电机、发电机变压器组、主变压器、配电线路等重要电力设备和回路的交流仪表，综合准确度不应低于1.5级。

2.直流回路的仪表，综合准确度不应低于1.5级。

3.于变送器二次侧的仪表，准确度不应低于1.0级。

4.记录仪表的记录准确度应符合其测量对象和仪表类型所要求的准确度规定。

5.对于一般的频率测量，宜采用测量范围为45～55hz的指针式频率表，其测量基本误差的绝对值不应大于0.25hz；监视电力系统频率变化的频率表，应采用测量范围为45～55hz 的数字频率表，其测量基本误差的绝对值不应大于0.02hz。

二、仪表的附件和配件的准确度等级与仪表连接的分流器、变送器、互感器、中间互感器的准确度等级不应低于下表1-1要求：表1 仪表附件和配件的准确度等级三、仪表和互感器测量范围，宜选择在发电机、主变压器、配电线路等电力设备额定值运行及仪表指示在标尺2/3以上时；对于有可能过负荷运行的电力设备和回路，测量仪表留有适当的过负荷指示度。

《石油化工项目可行性研究报告编制规定》可研的主要要求：（着重说明）1、说明装置的自动化水平、控制规模和主要的控制方案。

2、按照先进、适用的原则，提出项目拟采用的先进控制系统和选用的主要仪表，提出配套增加的信息基础设施，信息控制和管理系统，并列出推荐方案的仪表一览表。

3、说明控制室、仪表供电、仪表用气方案。

4、对于新建厂和全厂性技术改造项目，说明如果用信息技术提升企业管理和运营水平。

《石油化工装置基础工程设计内容规定》SHSG-033-20087 仪表7.1 仪表的基础工程设计文件应有：仪表设计说明，仪表设计规定，仪表索引表，仪表规格书，仪表盘（柜）规格书，在线分析器室规格书，仪表及主要材料汇总表，控制室平面布置图，气体检测器平面布置图，仪表电缆主槽板敷设图或走向图，安全仪表系统逻辑框图、顺序控制系统逻辑框图或顺序控制系统时序框图、复杂控制回路图或其说明。

当采用分散控制系统(DCS)、安全仪表系统(SIS)、可编程序控制系统（PLC）、过程数据采集系统（SCADA）、过程计算机系统（PCS）时，应有相应的系统规格书。

7.2 仪表设计说明应包括下列内容：a) 生产装置对仪表和控制系统的要求，生产过程自动化水平，原料、中间产品、最终产品计量仪表的设置和精度要求；b) 检测和控制方案，包括特殊测量仪表、复杂控制、顺序控制、先进过程控制、安全仪表系统等的简要说明；c) 操作站、打印机、辅助操作台、仪表盘、各种机柜的规格、数量等；d) 为保证操作人员和生产装置的安全，根据装置情况设置安全仪表系统；在爆炸危险区内安装的电气仪表应符合的防爆要求；在可燃或有毒气体泄漏的地方设置可燃气体或有毒气体检测报警器；e) 仪表的防护、保温、保冷、隔热、防堵、防腐蚀、接地、防电磁干扰、防雷、防辐射等的措施；f) 仪表电源、气源和仪表伴热介质的来源和数量；g) 随设备成套供应的仪表及控制系统范围。

7.3 仪表设计规定应对规定的适用范围，仪表和控制系统的选用原则，环境和动力要求，选用的标准规范和控制室、现场仪表的安装及安装材料等设计原则作出规定，应包括如下内容：a) 设计选用的标准规范，信号传输标准，测量单位。

目次1 总则 (1)2术语和符号 (2)2.1 术语 (2)2.2 符号 (3)3 电测量装置 (5)3.1 一般规定 (5)3.2 电流测量 (7)3.3 电压测量和绝缘监测 (9)3.4 功率测量 (10)3.5 频率测量 (11)3.6 公用电网谐波的监测 (12)3.7 发电厂、变电站公用电气测量 (12)3.8 静止补偿及串联补偿装置的测量 ...................... ( 13)3.9 直流换流站的电气测量 (14)4 电能计量 ............................................ ( 17)4.1 一般规定 (17)4.2 有功、无功电能的计量 ................................ ( 18) 5计算机监控系统的测量 (20)5.1 一般规定 (20)5.2 计算机监控系统的数据采集 (20)5.3 计算机监控时常用电测量仪表 (20)6电测量变送器 (22)7 测量用电流、电压互感器 (23)7.1 电流互感器 (23)7.2 电压互感器 (24)8 测量二次接线 (26)8.1 交流电流回路 (26)8.2 交流电压回路 (27)8.3 二次测量回路 (28)9 仪表装置安装条件 (29)附录 A 测量仪表满刻度值的计算 (30)附录 B 电测量变送器校准值的计算 (32)附录C 电测量及电能计量的测量图表 (34)本规范用词说明 (46)引用标准名录 (47)Contents1 General provisions ...................................................................... ( 1)2 Terms and symbols (2)2.1 Terms (2)2.2 Symbols (3)3 Electrical measurement device (5)3.1 General requirements (5)3.2 Current measuring (7)3.3 Voltage measuring and insulation monitoring (9)3.4 Power measuring ...................................................................... ( 10) 3.5 Frequency measuring .. (11)3.6 Public supply network harmonic monitoring (12)3.7 Power plants , substation public electrical measuring (12)3.8 Static compensator and series compensator measuring ........... ( 13)3.9 DC converter station electrical measuring (14)4 Energy metering .......................................................................... ( 17) 4.1 General requirements .. (17)4.2 Active、Reactive power energy metering (18)5 Measuring of the computerized monitoring andcontrol system (20)5.1 General requirements (20)5.2 Data acquisition of the computerized monitoring andcontrol system (20)5.3 The computerized monitoring and control system withgeneral electrical measuring meter (20)6 Electrical measuring transducers (22)7 Current and voltage transformer for metering (23)7.1 Current transformer (23)7.2 Voltage transformer (24)8 Secondary wiring for metering (26)8.1 AC current circuit (26)8.2 AC voltage circuit (27)8.3 Secondary measurement circuit (28)9 Measuring meter device installation conditions (29)Appendix A Calculation of measuringmeter full -scale (30)Appendix B Calculation of electrical measuringtransducers calibration value (32)Appendix C Chart of electrical measuring andenergy metering (34)Explanation of wording in this code (46)List of quoted standards (47)1 总则1.0.1为规范电力装置电测量仪表装置设计，做到准确可靠、技术先进、监视方便、方便运行管理、经济合理，统一设计原则，制定本规范。

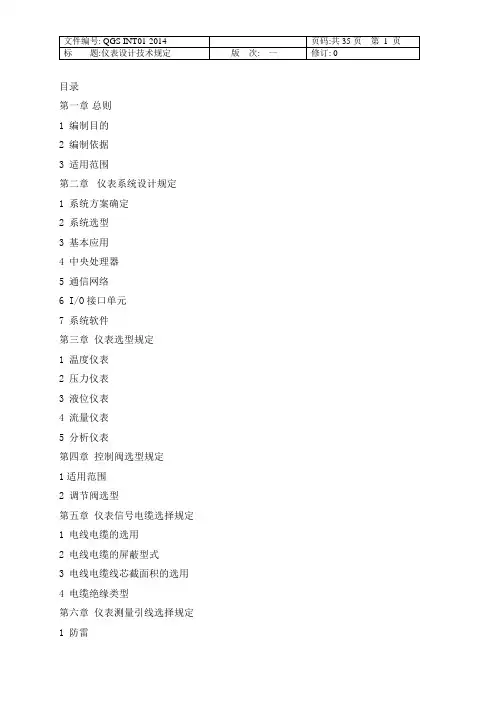

目录第一章总则1 编制目的2 编制依据3 适用范围第二章仪表系统设计规定1 系统方案确定2 系统选型3 基本应用4 中央处理器5 通信网络6 I/O接口单元7 系统软件第三章仪表选型规定1 温度仪表2 压力仪表3 液位仪表4 流量仪表5 分析仪表第四章控制阀选型规定1适用范围2 调节阀选型第五章仪表信号电缆选择规定1 电线电缆的选用2 电线电缆的屏蔽型式3 电线电缆线芯截面积的选用4 电缆绝缘类型第六章仪表测量引线选择规定1 防雷2 防静电3 等电位联结4 接地装置电阻值5 接地第七章仪表及材料的材质选择规定1 适用范围2 引用文件3 定义4 选材原则5 仪表常规选材做法6 附录A第八章仪表配电系统技术规定1 仪表供电范围、负荷等级与电源类型2 仪表电源质量与容量3 仪表电源配置4 供电系统设计与设计条件5 电源装置的选用6 供电器材的选择7 供电系统的配线第九章仪表防雷、接地技术规定1 仪表接地系统分类2 仪表接地系统设计第十章电气设计文件编制规定1 仪表目录编制2 仪表索引表编制3 仪表设备材料表编制4 控制系统输入输出索引表编制5 电缆作业表编制6 仪表管线平面布置图编制第一章总则1编制目的为促进设计文件的规范性，统一仪表专业设计规定的内容和深度，明确设计原则，保证工程设计技术水平和设计质量，提高设计人员工作效率，特编制本规定。

2编制依据2.1 国家及行业标准规范SH 3005 石油化工自动化仪表选型设计规范HG/T 20507 自动化仪表选型设计规定SH/T3104 石油化工仪表安装设计规范GB 3836 工业过程控制阀GB50058 爆炸和火灾危险环境电力装置设计规范HG/T 2624 流量测量节流装置用孔板、喷嘴、文丘里管测量充满圆管的流体测量ISO 5167-2006 用差压装置测量流体流量第一部分安装在充满流体的圆形截面管道中的孔板、喷嘴和文丘里管石油化工自动控制设计手册（第三版）化学工业出版社2.2 国际电工委员会IEC标准及美国石油学会API标准2.3 总结了多年来的工程设计实践经验3适用范围本规定适用于资质范围内油气库的新建、改扩建工程，以及油气田地面工程及油气处理的各类模撬化设备的仪表设计工作，是对仪表专业设计文件内容的基本技术要求，工业与民用建筑工程仪表设计工作，可参照本规定执行。

《石油化工项目可行性研究报告编制规定》可研的主要要求：（着重说明）1、说明装置的自动化水平、控制规模和主要的控制方案。

2、按照先进、适用的原则，提出项目拟采用的先进控制系统和选用的主要仪表，提出配套增加的信息基础设施，信息控制和管理系统，并列出推荐方案的仪表一览表。

3、说明控制室、仪表供电、仪表用气方案。

4、对于新建厂和全厂性技术改造项目，说明如果用信息技术提升企业管理和运营水平。

《石油化工装置基础工程设计内容规定》SHSG-033-20087 仪表7.1 仪表的基础工程设计文件应有：仪表设计说明，仪表设计规定，仪表索引表，仪表规格书，仪表盘（柜）规格书，在线分析器室规格书，仪表及主要材料汇总表，控制室平面布置图，气体检测器平面布置图，仪表电缆主槽板敷设图或走向图，安全仪表系统逻辑框图、顺序控制系统逻辑框图或顺序控制系统时序框图、复杂控制回路图或其说明。

当采用分散控制系统(DCS)、安全仪表系统(SIS)、可编程序控制系统（PLC）、过程数据采集系统（SCADA）、过程计算机系统（PCS）时，应有相应的系统规格书。

7.2 仪表设计说明应包括下列内容：a) 生产装置对仪表和控制系统的要求，生产过程自动化水平，原料、中间产品、最终产品计量仪表的设置和精度要求；b) 检测和控制方案，包括特殊测量仪表、复杂控制、顺序控制、先进过程控制、安全仪表系统等的简要说明；c) 操作站、打印机、辅助操作台、仪表盘、各种机柜的规格、数量等；d) 为保证操作人员和生产装置的安全，根据装置情况设置安全仪表系统；在爆炸危险区内安装的电气仪表应符合的防爆要求；在可燃或有毒气体泄漏的地方设置可燃气体或有毒气体检测报警器；e) 仪表的防护、保温、保冷、隔热、防堵、防腐蚀、接地、防电磁干扰、防雷、防辐射等的措施；f) 仪表电源、气源和仪表伴热介质的来源和数量；g) 随设备成套供应的仪表及控制系统范围。

7.3 仪表设计规定应对规定的适用范围，仪表和控制系统的选用原则，环境和动力要求，选用的标准规范和控制室、现场仪表的安装及安装材料等设计原则作出规定，应包括如下内容：a) 设计选用的标准规范，信号传输标准，测量单位。

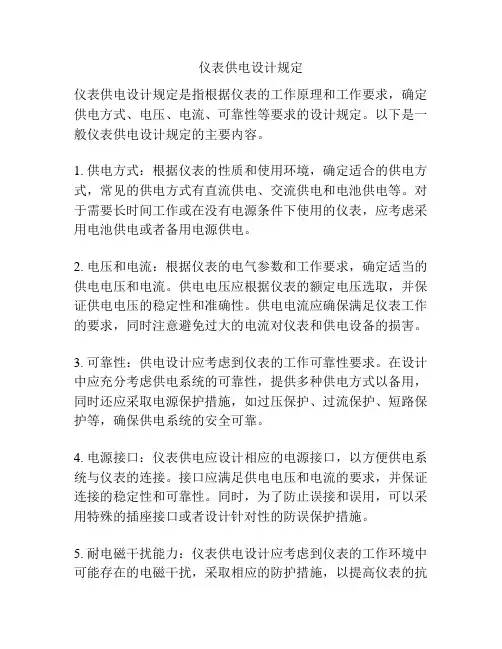

仪表供电设计规定
仪表供电设计规定是指根据仪表的工作原理和工作要求，确定供电方式、电压、电流、可靠性等要求的设计规定。

以下是一般仪表供电设计规定的主要内容。

1. 供电方式：根据仪表的性质和使用环境，确定适合的供电方式，常见的供电方式有直流供电、交流供电和电池供电等。

对于需要长时间工作或在没有电源条件下使用的仪表，应考虑采用电池供电或者备用电源供电。

2. 电压和电流：根据仪表的电气参数和工作要求，确定适当的供电电压和电流。

供电电压应根据仪表的额定电压选取，并保证供电电压的稳定性和准确性。

供电电流应确保满足仪表工作的要求，同时注意避免过大的电流对仪表和供电设备的损害。

3. 可靠性：供电设计应考虑到仪表的工作可靠性要求。

在设计中应充分考虑供电系统的可靠性，提供多种供电方式以备用，同时还应采取电源保护措施，如过压保护、过流保护、短路保护等，确保供电系统的安全可靠。

4. 电源接口：仪表供电应设计相应的电源接口，以方便供电系统与仪表的连接。

接口应满足供电电压和电流的要求，并保证连接的稳定性和可靠性。

同时，为了防止误接和误用，可以采用特殊的插座接口或者设计针对性的防误保护措施。

5. 耐电磁干扰能力：仪表供电设计应考虑到仪表的工作环境中可能存在的电磁干扰，采取相应的防护措施，以提高仪表的抗
干扰能力。

可以采用电源滤波器、屏蔽措施、接地保护等方式，减少电磁干扰对仪表工作的影响。

总之，仪表供电设计规定是为了保证仪表的正常工作，并提高仪表的可靠性和抗干扰能力。

根据不同的仪表和应用场景，供电设计规定具体内容会有所差异，但基本原则是满足仪表的工作要求，并具备安全、可靠的供电系统。

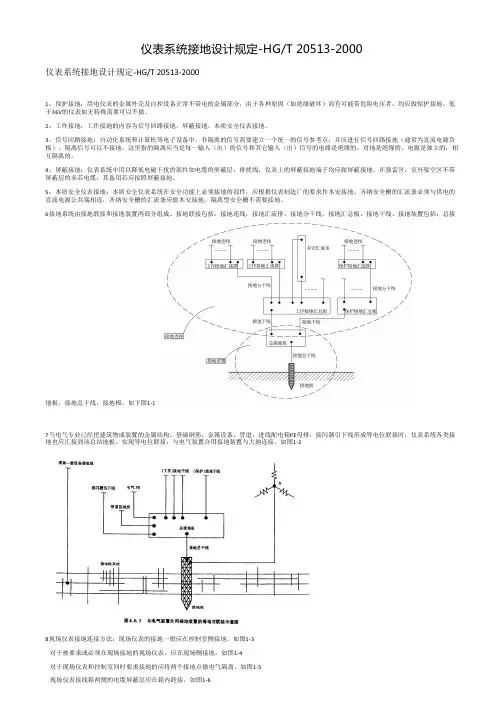

仪表系统接地设计规定-HG/T 20513-2000仪表系统接地设计规定-HG/T 20513-20001：保护接地：用电仪表的金属外壳及自控设备正常不带电的金属部分，由于各种原因（如绝缘破坏）而有可能带危险电压者，均应做保护接地。
