DCS控制系统供电规程

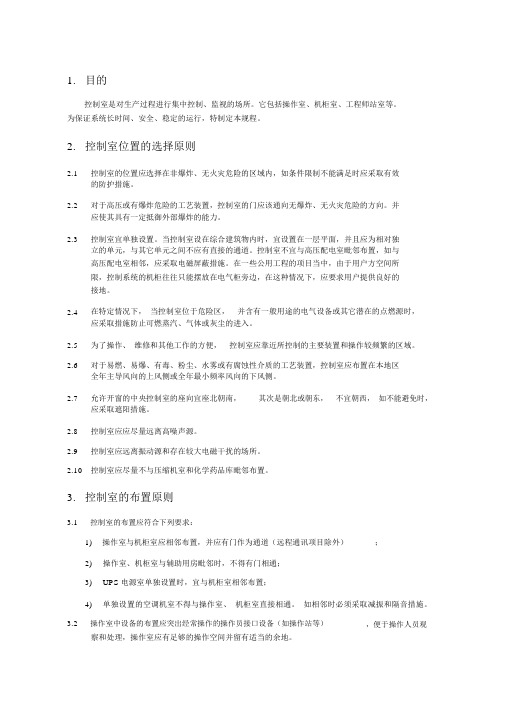

1.目的控制室是对生产过程进行集中控制、监视的场所。

它包括操作室、机柜室、工程师站室等。

为保证系统长时间、安全、稳定的运行，特制定本规程。

2.控制室位置的选择原则2.1控制室的位置应选择在非爆炸、无火灾危险的区域内，如条件限制不能满足时应采取有效的防护措施。

2.2对于高压或有爆炸危险的工艺装置，控制室的门应该通向无爆炸、无火灾危险的方向。

并应使其具有一定抵御外部爆炸的能力。

2.3控制室宜单独设置。

当控制室设在综合建筑物内时，宜设置在一层平面，并且应为相对独立的单元，与其它单元之间不应有直接的通道。

控制室不宜与高压配电室毗邻布置，如与高压配电室相邻，应采取电磁屏蔽措施。

在一些公用工程的项目当中，由于用户方空间所限，控制系统的机柜往往只能摆放在电气柜旁边，在这种情况下，应要求用户提供良好的接地。

2.4在特定情况下，当控制室位于危险区，并含有一般用途的电气设备或其它潜在的点燃源时，应采取措施防止可燃蒸汽、气体或灰尘的进入。

2.5为了操作、维修和其他工作的方便，控制室应靠近所控制的主要装置和操作较频繁的区域。

2.6对于易燃、易爆、有毒、粉尘、水雾或有腐蚀性介质的工艺装置，控制室应布置在本地区全年主导风向的上风侧或全年最小频率风向的下风侧。

2.7允许开窗的中央控制室的座向宜座北朝南，其次是朝北或朝东，不宜朝西，如不能避免时，应采取遮阳措施。

2.8控制室应应尽量远离高噪声源。

2.9控制室应远离振动源和存在较大电磁干扰的场所。

2.10控制室应尽量不与压缩机室和化学药品库毗邻布置。

3.控制室的布置原则3.1控制室的布置应符合下列要求：1)操作室与机柜室应相邻布置，并应有门作为通道（远程通讯项目除外）；2)操作室、机柜室与辅助用房毗邻时，不得有门相通；3)UPS电源室单独设置时，宜与机柜室相邻布置；4)单独设置的空调机室不得与操作室、机柜室直接相通。

如相邻时必须采取减振和隔音措施。

3.2操作室中设备的布置应突出经常操作的操作员接口设备（如操作站等），便于操作人员观察和处理，操作室应有足够的操作空间并留有适当的余地。

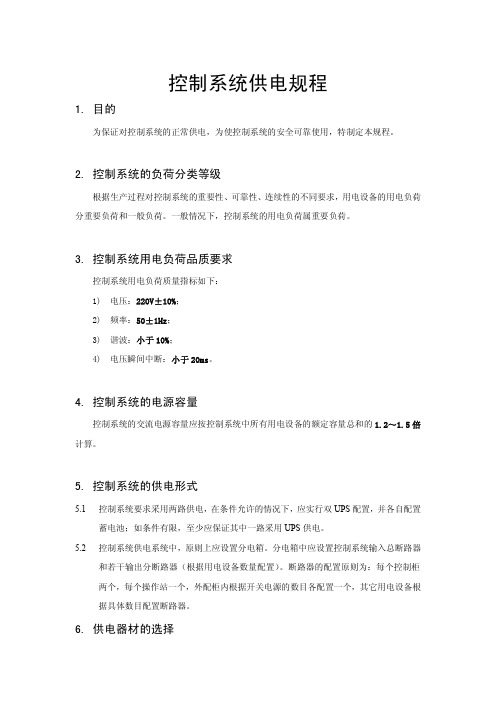

控制系统供电规程1.目的为保证对控制系统的正常供电，为使控制系统的安全可靠使用，特制定本规程。

2.控制系统的负荷分类等级根据生产过程对控制系统的重要性、可靠性、连续性的不同要求，用电设备的用电负荷分重要负荷和一般负荷。

一般情况下，控制系统的用电负荷属重要负荷。

3.控制系统用电负荷品质要求控制系统用电负荷质量指标如下：1)电压：220V±10%；2)频率：50±1Hz；3)谐波：小于10%；4)电压瞬间中断：小于20ms。

4.控制系统的电源容量控制系统的交流电源容量应按控制系统中所有用电设备的额定容量总和的1.2～1.5倍计算。

5.控制系统的供电形式5.1控制系统要求采用两路供电，在条件允许的情况下，应实行双UPS配置，并各自配置蓄电池；如条件有限，至少应保证其中一路采用UPS供电。

5.2控制系统供电系统中，原则上应设置分电箱。

分电箱中应设置控制系统输入总断路器和若干输出分断路器（根据用电设备数量配置）。

断路器的配置原则为：每个控制柜两个，每个操作站一个，外配柜内根据开关电源的数目各配置一个，其它用电设备根据具体数目配置断路器。

6.供电器材的选择供电器材选择的一般原则6.1.1选用的供电电器应满足如下正常工作条件的要求：1)供电电器的额定电压和额定频率，应符合所在网络的额定电压和额定频率；2)供电电器的额定电流应大于所在回路的最大连续负荷计算电流；3)保护电器应满足电路保护特性要求。

6.1.2断开短路电流的电器，应具有在短路时良好的分断能力。

6.1.3外壳防护等级应符合环境条件的要求。

6.2供电器材的选择6.2.1供电线路中各类开关容量可按正常工作电流的2～2.5倍选用。

6.2.2断路器的选择，应满足下列要求:1)断路器中过电流脱扣器的容量应按线路工作（计算）电流确定；正常工作情况下脱扣器的额定电压应大于或等于线路的额定电压；脱扣器整定电流应接近但不大于负荷的额定工作（计算）的电流总和（引自何处？），且应小于线路允许的载流量；2)断路器额定电流应小于该回路电源开关的额定电流；3)断路器的额定电流及断路器过电流脱扣器的整定电流应同时满足正常工作电流和启动尖峰电流两个条件的要求；4)多级配电系统中，干线上断路器的额定电流应大于支线断路器的额定电流的两倍；5)多级配电系统中支线上采用断路器时，干线上的断路器动作延时时间应大于支线上断路器的动作延时时间。

DCS开工操作规程7个步骤1 开工准备开工前的准备主要是指调试资料的收集，开工前对图纸的检查，以及编写开工方案。

调试人员在开工前，应充分熟悉DCS控制系统，掌握DCS控制系统的硬件维护和软件软件组态的基本技能，最好有相当一部分人员具有该DCS系统的调试经验。

2 DCS控制系统受电前检查（1） DCS机柜正确安装就位（2） DCS系统设备及模件安装结束，设备外观检查无破损。

（3）网络通讯电缆、模件间预制电缆安装结束。

（4）各设备的电源接线正确，DCS供电系统准备好。

（5）各I/O柜端子未与就地设备连接。

（6）DCS机柜接地良好。

（7）主控制室、工程师站的空调系统、消防系统工作正常，符合DCS 系统运行环境要求，室内环境整洁，照明充足。

3 DCS控制系统受电步骤（1）电源开关检查：确认所有电源开关在OFF位置;（2)从DCS机柜插槽中拔出所有模件，并将所有终端单元与模件连接电缆脱开；（3）DCS系统交流供电回路绝缘检查；（4）网络通讯电缆检查：通讯电缆完整无破损，端口连接正确；（5）模件间预制电缆检查：预制电缆完整无破损，连接正确；（6）模件的地址、功能设置检查：核对模件地址及功能设置开关，确认与组态一致；（7）检查电源模块，确认其已正确插入；（8）检查供电电源的品质和UBS至配电柜的进线，应符合品质要求，合上配电柜电源开关；（9）DCS过程控制机柜受电：检查电源模块工作情况；合上机柜电源，检查风扇工作情况；检查电源模块工作情况；依次插入过程控制模件，检查模件工作情况；将终端单元与模件进行连接；检查I/O电源电压；（10）DCS操作站及工程师站受电；（11）利用工程师工作站对过程模件进行软件恢复；（12）操作站软件恢复。

4控制系统的静态试验与动态调试控制系统投运前的检查和模拟试验称为静态试验；（1）控制系统组态软件检查和功能测试；（2）操作控制界面的检查及模拟试验；（3）控制系统与外部系统的接口检查和联动试验；(4)连锁保护动作试验；控制系统投运后的整定试验称为动态调试；（1）模拟量输入检测参数的投运和检查；(2)模拟量控制系统的投运及参数整定；(3)顺序控制系统启停试验；5开关量控制系统的组态软件检查和功能测试一般是在单体试运期间分别按系统分阶段进行，调试依据主要是逻辑图。

电力行业DCS系统规范篇一：自备电厂DCS技术规范兰花科创年产20万吨己内酰胺一期工程分散控制(DCS)系统技术规范书DOC. NO:目录1.工程概况2.范围.3.技术要求4.备品备件和专用工具5.设计联络会议（DLM）6.工程服务7.试验、验收和演示8.包装、装运和仓储9.数据和文件 10.培训11.投标人应提供的技术资料 12.附件1、工程概况本工程建设方为中国天辰工程。

本期为2×150t/h循环流化床锅炉1×20MW抽背式汽轮发电机组和1×15MW背压式汽轮发电机组。

为提高整个电厂的过程控制水平及运行管理水平，考虑采用一套分散式控制系统(简称DCS)来实现全厂锅炉的集中控制。

1.1 主设备主设备包括: 150t/h高温高压循环流化床锅炉2台（额定压力： 9.81Mpa，额定温度：540℃，生产厂家：华西能源工业股份）；高压除氧器2台；电动给水泵3台。

1.2控制方式：本期采用锅炉集中控制方式，集中控制室布置于主厂房8米层，集中控制室内布置锅炉监控系统的人机接口设备。

运行人员在控制室内通过LCD及少量的常规仪表及硬操作设备对锅炉进行监控。

设置电子设备间与集中控制室设在同一层，工程师站设单独房间，以方便运行管理。

DCS的机柜设在热控电子设备间。

1.3控制水平：本期拟采用以微处理器为基础的分散控制系统（即DCS系统）。

主控室内设装设汽包水位工业电视，控制台上设停炉及重要设备的紧急操作按钮，以保证锅炉在紧急情况下安全快速停炉。

锅炉运行人员可在少量就地操作和巡回人员和配合下，在集控室内实现锅炉的启动，正常运行工况的监视操作、紧急情况事故处理及停炉。

2 范围2.1 总则2.1.1 本技术规范对兰花科创年产20万吨己内酰胺一期工程配套建设的热电站所采用的分散控制系统（以下简称DCS）就技术方面和有关方面的要求，它提出了最低限度的功能要求，不能成为供货商降低配置及免责理由。

A 2015-3-31 宋克田版次生效日期编写审核批准适用范围：项目通用文件类型：电控工作标准文件编号无（2013版）文件编号DKXX-DKXX-DWP-X038RevA 状态供使用（2014版）文件名称：DCS受电工作标准山东电力建设第一工程公司版权声明：此文件属于山东电力建设第一工程公司知识产权，未经同意，不得使用、复制、转换、散播，违者公司有权追究其法律责任。

Copyright Statement: The copyright of this document is owned by SEPCO1 ELECTRIC POWER CONSTRUCTION CORPORATION. Anyone who use, copy or transform this document or parts thereof without authority shall bear legal responsibility.文件修改记录DCS受电工作标准目录1 范围.................................................... 错误!未定义书签。

2 施工准备................................................ 错误!未定义书签。

3 操作工艺 (2)4 质量验收标准 (6)4.1通用要求 (6)4.2主控项目 (6)4.3一般项目 (6)5 成品保护 (6)6 应注意的质量问题 (6)7 附件及记录 (7)DCS受电工作标准1 范围适用于发电厂及其他处理系统DCS控制系统设备受电。

2 施工准备4质量验收标准4.1 通用要求验收标准执行以下规定：《火电工程启动调试工作规定》（电力工业部建设协调司1996.5）；《火力发电厂基本建设工程启动及竣工验收规程》（电力工业部1996.3）；《火电施工质量检验及评定标准》热工仪表及控制装置篇（1998年版）生产厂家、设计院提供的有关图纸及说明书等有关技术资料.4.2 主控项目4.2.1 UPS和保安两路电源电压符合要求；4.2.2 DCS系统接地电阻符合要求；4.2.3 电源切换试验和通讯切换试验符合要求；4.3一般项目4.3.1 电子间、工程师站、集控室内照明和空调系统都已正常投用；4.3.2 盘柜清洁工作已完成；5 成品保护5.1 调试施工时珍惜爱护他人劳动成果，从思想上提高成品保护意识，坚决杜绝二次污染。

DCS控制室操作规范DCS（分散控制系统）是一种先进的自动化控制系统，广泛应用于化工、电力、冶金、石油等工业领域，对于生产过程的监控和控制起着至关重要的作用。

DCS控制室操作规范是确保控制室操作人员能够正确、高效地运行和管理生产过程的关键。

以下是DCS控制室操作规范的一些重要内容。

一、控制室操作规范的基本原则1.严格遵守操作规程：控制室操作人员应该严格执行相关的操作规程和流程，确保生产过程的安全稳定运行。

2.细心观察、耐心分析：操作人员在观察生产过程时应该保持警惕，耐心地分析问题，及时做出正确的应对措施。

3.全神贯注、保持清醒：操作人员在操作控制系统时必须全神贯注，保持头脑清醒，杜绝疲劳驾驶，确保操作的准确性和安全性。

4.紧急情况应对得当：当发生紧急情况时，操作人员应当冷静应对，按照应急预案中规定的步骤操作，确保生产过程的安全。

5.保持与其他部门的密切沟通：操作人员应该与其他部门保持密切的沟通和协作，共同推动生产过程的顺利进行。

二、DCS控制室操作规范的内容1.设备操作规范：操作人员在操作DCS控制系统时应熟悉各种控制设备的功能和操作方法，保持设备的正常运转和维护。

2.运行参数监控规范：操作人员应定期监控生产过程中的各项运行参数，根据实时数据分析问题所在，及时进行调整和处理。

3.隐患排查规范：操作人员应每班定期巡视生产装置，及时发现和处理潜在的安全隐患，确保生产过程的安全稳定。

4.应急处置规范：操作人员应熟悉DCS系统的应急处理程序，遇到紧急情况时能够迅速应对，保障生产过程的持续运行。

5.资料记录规范：操作人员应及时、准确地记录生产数据和操作情况，保持资料的完整性和可追溯性。

6.交接班规范：操作人员在交接班时应认真交接工作，将当班情况和问题详细记录，确保班次之间信息的连续性和安全性。

7.培训和考核规范：控制室操作人员应定期接受相关培训和考核，不断提高自身的技能和素质，确保操作水平和工作质量。

8.作风纪律规范：操作人员应保持良好的职业素养和工作作风，服从安排，严守纪律，维护良好的生产秩序。

文件修改记录-!DCS受电工作标准目录1 范围. .................................................2 施工准备. ..............................................3 操作工艺. ..............................................................4 质量验收标准. ......................................................... 4.1 通用要求 ................................. 4.2 主控项目 .................................4.3 一般项目 .................................5 成品保护. ..............................................................6 应注意的质量问题. ......................................................7 附件及记录. .......................................................... 错误! 未定义书签。

错误! 未定义书签。

26666667DCS受电工作标准1范围适用于发电厂及其他处理系统DCS空制系统设备受电2施工准备3操作工艺4质量验收标准4.1通用要求验收标准执行以下规定：《火电工程启动调试工作规定》（电力工业部建设协调司1996.5）;《火力发电厂基本建设工程启动及竣工验收规程》（电力工业部1996.3）；《火电施工质量检验及评定标准》热工仪表及控制装置篇（1998年版）4.2 主控项目4.2.1 UPS 和保安两路电源电压符合要求；4.2.2 DCS 系统接地电阻符合要求；4.2.3 电源切换试验和通讯切换试验符合要求；4.3 一般项目4.3.1 电子间、工程师站、集控室内照明和空调系统都已正常投用；4.3.2 盘柜清洁工作已完成；5 成品保护5.1 调试施工时珍惜爱护他人劳动成果，从思想上提高成品保护意识，坚决杜绝二次污染。

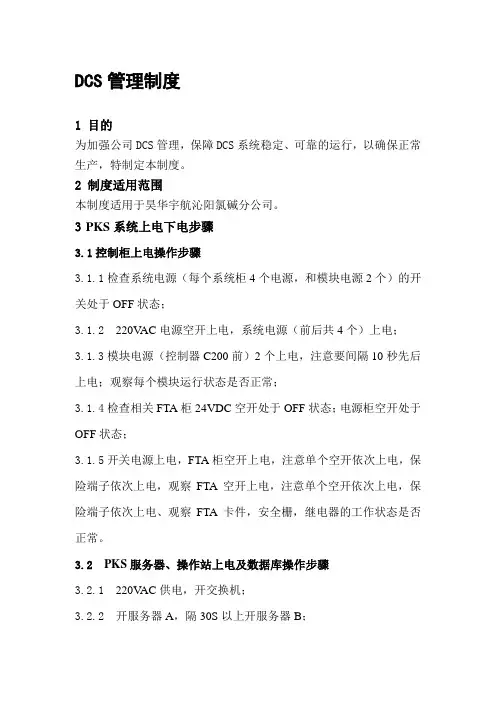

DCS管理制度1 目的为加强公司DCS管理，保障DCS系统稳定、可靠的运行，以确保正常生产，特制定本制度。

2 制度适用范围本制度适用于昊华宇航沁阳氯碱分公司。

3PKS系统上电下电步骤3.1控制柜上电操作步骤3.1.1检查系统电源（每个系统柜4个电源，和模块电源2个）的开关处于OFF状态；3.1.2220V AC电源空开上电，系统电源（前后共4个）上电；3.1.3模块电源（控制器C200前）2个上电，注意要间隔10秒先后上电；观察每个模块运行状态是否正常；3.1.4检查相关FTA柜24VDC空开处于OFF状态；电源柜空开处于OFF状态；3.1.5开关电源上电，FTA柜空开上电，注意单个空开依次上电，保险端子依次上电，观察FTA空开上电，注意单个空开依次上电，保险端子依次上电、观察FTA卡件，安全栅，继电器的工作状态是否正常。

3.2PKS服务器、操作站上电及数据库操作步骤3.2.1220V AC供电，开交换机；3.2.2开服务器A，隔30S以上开服务器B；3.2.3登陆系统，打开Station,Redundant Server(一般情况下，ServerA 为主)；3.2.4打开Control Builder,在Monitor 下首先Restore 下电前做的Checkpoint或最正确的组态备份；3.2.5选中CEE200，单击右键选取中Chang state,选中Warm Start 或Cold Start;3.2.6 观察PMIO卡件，图标显示异常，下装PMIO卡件并选中激活选项；3.2.7激活CEE200中的所有CM模块；3.2.8操作站依次上电。

3.3控制柜下电操作步骤3.3.1 FTA柜下电，察看设备工作状态，FTA柜的空开下电；3.3.2 开关电源下电，断开220V AC电源；3.3.3模块电源（控制器C200前）2个下电，系统24V电源（前后共4个）下电；3.3.4 断开220V AC电源空开。

电力行业防止分散控制系统失灵事故的重点要求1 防止分散控制系统供电系统事故1.1 分散控制系统电源应设计有可靠的后备手段，电源的切换时间应保证控制器、服务器不被初始化；操作员站如无双路电源切换装置，则必须将两路供电电源分别连接于不同的操作员站；系统电源故障应设置最高级别的报警；严禁非分散控制系统用电设备接到分散控制系统的电源装置上；公用分散控制系统电源，应分别取自不同机组的不间断电源系统,且具备无扰切换功能。

分散控制系统电源的各级电源开关容量和熔断器熔丝应匹配，防止故障越级。

1.2 交、直流电源开关和接线端子应分开布置，交、直流电源开关和接线端子应有明显的标示。

1.3 分散控制系统（DCS）使用的不间断电源（UPS）电源装置应做定期维护，蓄电池应定期进行充放电试验，应对UPS 装置及电源冗余切换装置出口电源进行录波试验，确保供电质量。

如有条件，宜对所有 UPS 电源进行远程实时监控，并作相应 UPS 故障报警。

1.4 热控设备需要两路直流电源互备时，严禁采用大功率二极管将厂用直流两段电源进行耦合。

1.5 DCS 各等级电压电源应按照“专电专用”原则，严禁接入其他非核心负载，例如机柜风扇、指示灯、操作面板、检修用电源、伴热电源、照明电源等。

1.6 DCS 应具有可靠的电源失电报警功能。

当外部供电或内部供电任一路电源故障时，均能在人机界面显示故障信息，触发报警。

1.7 DCS 网络通信设备电源应双路配置，电源的切换时间应保证网络通信设备不被初始化，且应有失电报警功能。

1.8 分散控制系统设计阶段时，用于重要联锁保护的输入输出信号，应避免多个信号通过短接线或母线共用直流正极或负极，或应根据控制设备的重要等级进行分组，各组电源分别配以熔丝或空气开关做电气隔离，尽可能降低集中供电风险。

1.9 热控设备进行改造后，应针对电源回路复核空气开关或熔丝的额定参数，确保设备的用电容量不超过空气开关或熔丝的额定容量，同时核算上下级电源匹配功耗，防止因空气开关或熔丝越级跳闸或熔断导致失电事故范围扩大。

DCS 系统接地为保证控制系统的现场接地实施水平，保证控制系统在现场的安全可靠使用，特制定本规程。

一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。

0 c- Y( v# d7 T0 M: v% W B! `1、保护接地 " D9 I2 |*}$ ~6 z: D1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。

凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。

9 Z, 2)低于 36V 供电的现场仪表，可不做保护接地，但有可能与高于 36V 电压设备接触的除外。

( d2 ~3 M' z' p% \8 T3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。

( i& K- B! Y8S2、工作接地1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。

2 s2)隔离信号可以不接地。

这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。

3)非隔离信号通常是以直流电源负极为参考点，并接地。

信号分配均以此为参考点。

4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。

1 n3 h4 k$ e6 E3、本安系统接地 1 Y1 q- L) m5 x9 l* [8 v4 ^' K1)采用隔离式安全栅的本质安全系统，不需要专门接地。

2)采用齐纳式安全栅的本质安全系统则应设置接地连接系统。

3)齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。

4、防静电接地9 z6 c & v9 I1 X3 N1)安装 DCS、PLC、SIS 等设备的控制室，应考虑防静电接地。
