目录序言 (1)一、零件的分析 (2)〈一〉零件的作用 (2)〈二〉零件的工艺分析 (2)二、工艺规程的设计 (3)<一> 确定毛坯的制造形式 (3)<二> 基准的选择 (3)<三> 制定工艺路线 (3)<四> 机械加工余量,工序尺寸及毛坯尺寸的确定 (5)<五> 切削用量以及机床的确定 (7)三、零件专用夹具的设计 (9)<一> 设计方案的确定 (9)<二> 夹紧力的分析 (10)<三> 精度的分析 (10)四．课程设计总结 (11)参考书目 (12)序言机械制造技术基础课程设计是我们学完了大学全部基础知识，技术基础课以及大部分专业课以后进行的。
这是我们在进行毕业设计之前对所学课程一次深入的，综合性的总复习，也是一次理论联系实际的训练，因此它在我四年的大学生活中占有重要地位。
就我个人而言，这次课程设计是对自己未来从事的工作进行的一次适应性的训练，从中锻炼自己分析问题，解决问题的能力，为今后的工作打下良好的基础。
一、零件的分析〈一〉零件的作用题目给出的是CA10B解放牌汽车中间轴轴承支架，它的主要作用是（1)起到稳固滚子的作用(2)在安装时起到固定滚珠的作用,利于安装。
要求零件的配合符合要求。
〈二〉零件的工艺分析零件的加工过程中，要保证零件上部的折弯部分在竖直方向与140孔成5.5的夹角，同时要保证支架两侧板的平面与水平面成30的夹角，孔中心到顶小孔所在平面的距离为40mm，且每孔中心线与竖直方向零件的夹角成60°夹角。
要保证以上尺寸要求，最好先将的内孔和端面加工完成，再以内孔和端面为定位基准对上凸台表面进行加工，最后以内孔，端面，和上13的小孔（一面两销）为定位基准，加工支架两侧板，其中主要加工面粗糙度为6.3μm，其余表面粗糙度为50μm.二、工艺规程的设计<一> 确定毛坯的制造形式零件的材料为HT200,零件承受的冲击载荷不是很大，且零件的轮廓尺寸较大，又是大批量生产，而且表面粗糙度质量要求也不是很高，故可采用铸件，以提高生产效率和效益。
AUTOCAD 绘制轴承座零件图本实例绘制一轴承座的三视图，如图2-43所示。
该轴承座主要用于固定轴承，支撑轴类零件。
该三视图是由主视图、俯视图和左视图组成，如同此类的轴承座视图常出现在各类机械制图中，是一个比较典型的例子。
因此通过该实例，着重介绍零件三视图的基本绘制方法。
图2-43 轴承座零件三视图观察轴承座的视图，该零件的主视图具有对称性的特点，在绘制过程中，可先绘制出图形轮廓的一半，再进行镜像操作。
然后根据视图的投影规律，并结合极轴追踪功能，绘制出俯视图的中心线。
俯视图也具有对称性的特点，可以采用相同的方法进行绘制。
最后再根据视图的投影规律，利用相应的工具绘制出该零件的左视图即可。
操作步骤：（1）在【图层】选项板中单击【图层特性】按钮，将打开【图层特性管理器】对话框。
然后在该对话框中新建所需图层，效果如图2-44所示。
新建图层图2-44 新建图层（2）切换【中心线】为当前层，单击【直线】按钮，分别绘制一条水平线段和竖直线段作为图形的中心线。
然后单击【偏移】按钮，将水平中心线向上分别偏移10，22和36，将竖直中心线向左分别偏移14和17.5，并将偏移后的中心线转换为【轮廓线】图层，效果如图2-45所示。
图2-45 偏移中心线并转换图层 （3）继续利用【偏移】工具，将竖直中心线向左分别偏移6，11，4和10，并将偏移后的中心线转换为【轮廓线】图层，效果如图2-46所示。
图2-46 偏移中心线并转换图层 （4）单击【修剪】按钮，选取四条水平线段为修剪边界，对竖直线段进行修剪操作。
继续利用【修剪】工具，选取相应的竖直线段为修剪边界，对水平线段进行修剪操作，效果如图2-47所示。
图2-47 修剪轮廓线 （5）单击【镜像】按钮，选取如图2-48所示图形轮廓为要镜像的对象，并指定竖直中心线上的两个端点确定镜像中心线，进行镜像操作。
绘制 中心线偏移中心线 并转换图层偏移中心线 并转换图层偏移中心线 并转换图层修剪竖 直线段修剪水 平线段图2-48 镜像图形（6）切换【轮廓层】图层为当前图层，单击【圆】按钮，以点A 为圆心，分别绘制半径为R5和R9的圆，如图2-49所示。
然后旋转：图3 中望3D轴承支撑架设计第四步进行装配，中望3D提供简单实用装配功能，能够方便快速的创建装配关系。
图4 中望3D建模设计的轴承效果图通过以上轴承建模演示操作，中望3D的智能约束、参数化草图设计、装配功能，可以快速进行轴承的前期三维CAD建模。
为此，中望3D也为大量这类型需求的客户，提供了解决性方案。
值得注意的是，中望3D2013sp版即将推出64位版本，增强了简易便捷的数据转换、放样支持点轮廓功能，提高最小刀长的计算精度等，大大提升设计效率，敬请关注。
关于中望3D 三维CAD/CAM软件中望3D是国家工信部推荐的军工企业三维CAD/CAM软件首选品牌，为企业提供高性价比的三维CAD/CAM正版化解决方案，造型、模具、装配、逆向工程、钣金、2-5轴加工等功能模块一应俱全。
高效兼容其它三维CAD软件、集成丰富零件库、易学易用、提供全新学习教程和行业三维CAD图纸免费下载，让你更轻而易举地掌握三维CAD设计和CAM加工编程。
立即下载最新版本，申请免费三维CAD/CAM&3D打印技术培训。
轴承是当代机械设备中一种举足轻重的零部件，主要用于确定旋转轴与其它零件起支承或导向作用。
轴承的传统制作工艺相当复杂，真正加工起来，步骤有时可达到70步之多，特别是热处理环节、锻造环节、磨加工环节精度要求很严格。
但如果应用3D打印技术及三维CAD建模软件，则能少则一个小时就能完成轴承的模型制作工序，大大简化了生产步骤，降低成本材料，减少出错率。
图1 用中望3D进行轴承前期建模与3D打印成品在进行3D打印之前，必须依靠前端的建模软件进行设计创建三维数据模型，常见的三维CAD设计软件有国外的Solidworks，NX，国内中望3D等。
由于中望3D具有灵活的自由曲面混合建模功能，能满足企业进行精确设计的需求，而且在2013版本中加入了直接输出到“3D打印机”（Print3D）的功能，让用户非常方便快捷地与3D打印机交互，快速打印，因此受到用户欢迎。

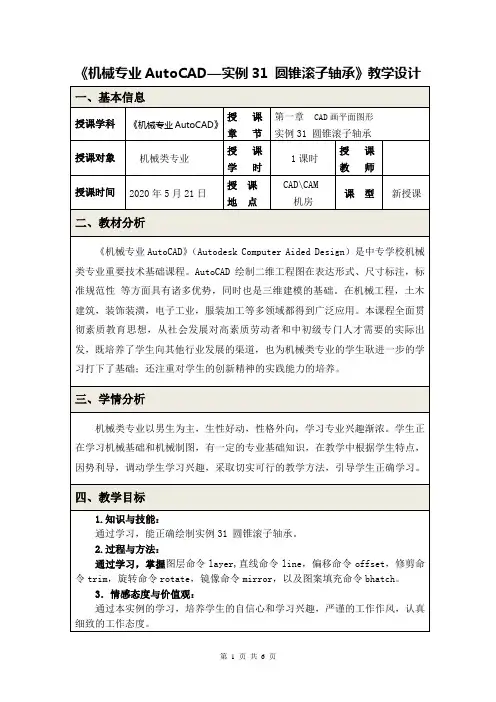

《机械专业AutoCAD—实例31 圆锥滚子轴承》教学设计五、教学重难点重点：图层命令layer,直线命令line，偏移命令offset，修剪命令trim，旋转命令rotate。
难点：正确掌握镜像命令mirror以及图案填充命令bhatch的应用。
六、教法与学法项目教学法、讲授法七、教学过程教学环节教师活动学生活动设计意图课前准备通过提问，了解学生情况介绍《机械专业AutoCAD》的课程学习对我们未来的发展前景查看作业得失了解新知课前预习教学内容前置课中实施导入新课一张完整的零件图：本课程相对于同类课程比较就是，他最终的目的是让学生能亲自打印出自己绘制的一张完整的零件图。
学完本课程就能够胜任机械类制图员的助手。
学好本课程为机械类的技能大赛打下了基础，例如零部件测绘，工业产品设计，数控铣看图，了解一张零件图的组成。
学生回答：运用企业真实生产用零件图，激发学习兴趣。
讲授新课1. 设置图层单击“格式”→“图层”或者单击图层工具栏命令图标，新建三个图层：(1)第一个图层命名为“轮廓线”，线宽属性 为0.3mm ，其余属性默认。
(2)第二个图层名称设为“中心线”，颜色设为红色，线型加载为CENTER ，其余属性默认。
(3)第三个图层名称设为“细实线”，颜色设为蓝色，其余属性默认。
2. 绘制中心线与基准轮廓线 将“中心线”层设置为当前层。
命令：line(或者单击“绘图”工具栏中的按钮) 指定第一点：指定下一点或[放弃(U)]：(用鼠标在水平方向上取两点)指定下一点或［放弃(U)]： 将“轮廓线”层设置为当前层。
重复上述命令绘制竖直线。
结果如图31-2所示，3. 偏移处理命令：offset(或者单击“修改”工具栏中的按钮)指定偏移距离或 [通过(T)]<通过>：8.5选择要偏移的对象或 <退出>：(选取水平辅助直线) 指定点以确定偏移所在一侧：(选取水平辅助直线的上侧)选择要偏移的对象或<退出>:重复上述命令将水平辅助直线分别向上偏移11.5、14.5、20，再将竖直线分别向右偏移 1、10、12. 选取偏移后的直线，将其所在层修改为“轮廓线”层，结果如图31-3所示。
基于autocad轴承选择的参数化程序设计摘要本文介绍了基于autocad绘图软件且以lisp语言为基础，进行轴承的参数化绘图，事先介绍了lisp语言的特点，并且举例说明了lisp语言的一些常用语法，简单的阐述参数化绘图的特点，及其参数化绘图在机械设计中的一些应用领域。
然后分析了参数化轴承设计的流程图，依照流程图首先对autocad软件加载事先整理好的lisp程序，进入轴承参数化绘图主界面，然后根据对话框提示并按照轴承行业的各项技术标准输入所需要设计轴承的参数，最后得出所需要的型号及其规格的轴承图形，同时利用基于autocad参数绘制轴承这一应用实例的基础上，进一步阐述了利用autocad参数化程序设计在机械行业中类似零部件的一些设计实例。
关键词：参数化绘图，CAD ，lisp语言，轴承的参数化设计Autocad bearing on choice of program design parameters第1页AbstractThis article describes the software-based graphics and autocad to lisp language as the basis for drawing the parameters of bearings, pre-introduced feature of lisp language, and examples of some common lisp language syntax, a simple drawing on the characteristics of the parameters, and its parameters in the mechanical design drawings of some of the applications. And then analyzed the design parameters of the flow chart of bearings, in accordance with the flow chart of the first software loaded prior to finishing autocad good lisp procedure parameters into the bearings of the main graphics interface, and then in accordance with and in accordance with the prompt dialog box bearing the technical standards for industry input The bearings need to design parameters, and finally arrive at the required specifications of the model and its bearing graphics, of the use of autocad design parameters in the machinery industry in a similar zero - Examples of some of the design components.Key words: Parametric Drawing, CAD, lisp language, bearing design parameters第2页目录摘要 (1)目录 (2)前言 (3)第一章、lisp语言的特点及其一些语法1．1、lisp语言的特点 (7)1．2、lisp语言的一些语法 (7)第二章、autocad参数化设计在轴承选择上的应用2．1、轴承参数化选用设计流程图 (14)2．2、部分型号轴承参数化选用的实例 (14)第三章、autocad参数化设计在机械设计中的应用实例3．1、轴系零件的紧固件参数化设计绘图 (19)3．2、利用autocad进行轴的参数化选用设计 (22)结论 (25)设计感想及谢辞 (25)参考文献 (27)附录 (28)第3页前言参数化设计是RevitBuilding的一个重要思想，它分为两个部分：参数化图元和参数化修改引擎。
深沟球轴承外圈设计图学号：078105316 姓名：罗斌一制作轴承外圈1 单击【标准】工具条中的【新建】按钮，新建一个【模型】文件2 单击【特征】工具条中的【草图】按钮，以XY平面为基准平面绘制如下图所示的草图3单击完成草图按钮退出草图模块，然后单击【特征】工具条中的【草图】按钮，以YZ平面为基准平面绘制如下图所示的草图4单击完成按钮退出草图模块，然后单击【特征】工具条中的【沿引导线扫掠】按钮弹出【沿引导线扫掠】对话框，同时框选途中的草图，选择引导线然后单击确定按钮完成扫掠操作，轴承外圈大体轮廓已经形成5单击【特征】工具条中的【边到角】按钮，设置倒圆半径为“2”，对轴承外圈棱边进行倒圆操作二轴承内圈1单击【标准】工具条中的【新建】按钮，新建一个【模型】文件2单击【特征】工具条中的【草图】按钮，以XY平面为基准平面绘制如下所示的草图3单击完成按钮退出草图模块，然后单击【特征】工具条中的【回转】按钮弹出【回转】对话框。
选择下图所示的草图曲线作为回转体的截面几何图形。
4指定下图所示的直线作为旋转中心轴，此时绘图区中会显示回转体的预览图形。
5单击确定按钮完成轴承内圈的设计，同样进行边圆角操作并对其保存三滚动体1单击【标准】工具条中的【新建】按钮，新建一个【模型】文件2单击【特征】工具条中的【草图】按钮，以YZ平面为基准平面绘制如下图所示的草图3单击完成草图按钮退出草图模块，然后单击【特征】工具条中的【球体】按钮，在弹出的【球体】对话框中选择“直径和圆心”的方式绘制，设置球体直径为“10”，选择草图绘制的点为球心创建球体。
4单击【编辑】中的变换按钮，弹出对话框，选择圆形阵列表框中进行如下图所示的设置7单击确定按钮弹出【变换】参数对话框，在该对话框中进行如下图所示的设置制按钮，绘图区中就会显示变换结果四保持架1单击【标准】工具条中的【新建】按钮，新建一个【模型】文件2单击【特征】工具条中的【草图】按钮，以YZ平面为基准平面绘制如下所示的草图3单击完成按钮退出草图模块，然后单击【特征】工具条中的【球体】按钮，在弹出的【球体】对话框中选择“直径和球心”的方式绘制，设置球体直径为“14”，选择草图绘制的点为球心创建球体的草图5单击完成按钮退出草图模块，单击【特征】工具条中的【拉伸】按钮弹出【拉伸】对话框，然后选择刚才绘制的大圆形作为拉伸截面几何图形，然后再【限制】列表框的【开始】下拉列表中选择【对称值】选项，并在其下方的【距离】文本框中输入“4”，在【终点】下拉列表中的选项随之变成同样的设置6单击确定按钮，形成的拉伸特征如下图7单击【特征操作】工具条中的【求和】按钮，将球体和拉伸实体合二为一。
