机械设计_轴承端盖说明书

机械制造技术课程设计任务书设计依据：设计零件质料：零件图一份零件年产量：2500件每日一班8小时，全年按300个工作日计设计任务根据所给的“端盖”零件，设计加工工艺规程及专用夹具设计。

原始资料被加工“端盖”零件图1张完成材料零件的零件图和三维图如下页目录一.序言 (4)二.零件图分析 (5)2.1零件的作用 (5)2.2零件的材料及其力学性能 (5)2.3零件的结构工艺分析 (5)三.确定毛坯、绘制毛坯简图 (6)3.1选择毛坯 (6)3.2确定毛坯尺寸公差及加工余量 (6)3.3绘制毛坯图 (7)四.工艺路线拟定 (8)4.1定位基准的选择 (8)4.1.1精基准的选择 (8)4.1.2粗基准的选择 (8)4.2加工方法的确定 (8)五.加工顺序的安排 (9)5.1工序的安排 (9)5.1.1机械加工工序 (9)5.1.2热处理工序 (9)5.1.3辅助工序 (9)5.2拟定加工工艺路线 (9)六.工艺设计 (10)6.1加工余量，工序尺寸，及其公差的确定 (10)6.1.1工序2,3中的粗铣端盖左右端面 (10)6.1.2工序8：钻-铰-精铰φ14孔 (11)6.2确定切削用量 (12)七.机械加工工艺过程卡 (13)八.参考文献 (13)九.小结 (14)一.序言机械制造技术基础课程设计是为我们在大学学完全部基础课、技术基础课、大部分专业课以及参加了生产实习之后提供的一次很重要的锻炼机会。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，它在我们四年的大学生活中占有重要的地位。

通过本次课程设计，应该得到下述各方面的锻炼：1 能熟练运用机械制造工艺学课程中的基本理论以及在生产实习中学到的实践知识，正确地解决一个零件在加工中工艺路线安排、工艺尺寸确定等问题，保证零件的加工质量。

2 学会使用手册及图表资料。

掌握与本设计有关的各种资料的名称、出处、能够做到熟练运用。

机械设计基础课程设计说明书
题目：带式输送机传动装置中的一级圆柱齿轮减速器
2009-2010学年第3学期
学院：工学院
专业：热能与动力工程
学生姓名：龙绪安
学号：08328030
起至日期：2010-7-13至2010-8-1
指导教师：高群
目录
A
课程设计任务书 (2)
B
计算过程及计算说明 (5)
一、传动方案拟定 (5)
二、电动机的选择 (5)
三、运动参数的计算 (6)
四、V带传动的设计计算 (6)
五、圆柱齿轮传动的设计计算 (7)
六、轴的设计计算 (8)
七、滚动轴承的选择计算 (10)
八、键的选择计算 (10)
九、联轴器的选择 (11)
十、润滑油及润滑方式的选择 (11)
十一、箱体设计 (11)
十二、总结 (12)
十三、参考文献 (12)
C
老师批点 (13)。

目录一、零件结构工艺性分析： (2)（一）零件的技术要求： (2)（二）确定端盖的生产类型： (2)二、毛坯的选择： (2)（一）选择毛坯： (2)（二）确定毛坯的尺寸公差： (3)三、定位基准的选择： (3)（一）精基准的选择： (3)（二）粗基准的选择： (3)四、工艺路线的拟定： (3)（一）各表面加工方法的选择： (4)（二）加工阶段的划分 (4)（三）加工顺序的安排： (4)五、工序内容的拟定： (5)（一）工序的尺寸和公差的确定： (5)（二）设备及工艺装备的选择： (6)（三）切削用量的选择及工序时间计算： (6)六、参考文献: (14)一、零件结构工艺性分析：（一）零件的技术要求：1、端盖零件，材料为HT200，具有较高的硬度、耐磨性。

2、零件的技术要求表：加工表面尺寸及偏差／mm 公差／mm及精度等级表面粗糙度／μm形位公差／mm端盖左端面41±0.5 IT12 12.5端盖右端面41±0.5 IT10 3.2端盖外圆表面φ51 IT12 12.5 φ53 IT12 12.5 φ55 IT10 3.2 φ61 IT12 12.5端盖内圆表面φ18+0.012-0.031IT12 12.5打孔φ8 IT12 12.5（二）确定端盖的生产类型：根据设计题目年产量为10万件，因此该端盖的生产类型为大批生产。

二、毛坯的选择：（一）选择毛坯：由于该端盖在工作过程中要承受冲击载荷，为增强端盖的强度和冲击韧度，获得纤维组织，毛坯选用铸件。

为提高生产率和铸件精度，宜采用模铸方法制造毛坯，毛坯拔模斜度为5°。

（二）确定毛坯的尺寸公差：1、公差等级：由端盖的功能和技术要求，确定该零件的公差等级为普通级。

2、铸件材质系数：由于该端盖材料为45钢，是碳的质量分数小于0.65%的碳素钢，故该锻件的材质系数为M级。

3、铸件分模线形状：根据该端盖的形位特点，选择零件方向的对称平面为分模面，属于平直分模线。

机械设计课程设计计算说明书题目螺旋输送机传动装置指导教师院系班级姓名完成时间目录●一、机械传动装置的总体设计………………….…….….…● 1.1.1螺旋输送机传动装置简图● 1.1.2，原始数据● 1.1.3，工作条件与技术要求● 1.2.4，设计任务量●二、电动机的选择……………………………………….…….●三、计算总传动比及分配各级的传动比……………………● 3.1 计算总传动比● 3.2 分配传动装置各级传动比●四、计算各轴的功率，转数及转矩………………………● 4.1 已知条件● 4.2 电动机轴的功率P，转速n及转矩T● 4.3 Ⅰ轴的功率P，转速n及转矩T● 4.4 Ⅱ轴的功率P，转速n及转矩T● 4.5 Ⅲ轴的功率P，转速n及转矩T●五、齿轮的设计计算………………………………● 5.1齿轮传动设计准则● 5.2 直齿1、2齿轮的设计● 5.3 直齿3、4齿轮的设计●六、轴的设计计算……………………………………● 6.1轴的尺寸设计及滚动轴承的选择● 6.2轴的强度校核●七、键联接的选择及计算………………………………………●八、联轴器的选择………………………………………………..●九、减速器箱体的计…………………………………………………..●十、润滑及密封设计…………………………………………………●十一、减速器的维护和保养………………………………………计算及部分说明备注一、机械传动装置的总体设计1.1.1螺旋输送机传动装置简图图1.1螺旋输送机传动装置简图1.1.2，原始数据螺旋轴上的功率 P = 2.0 kW螺旋筒轴上的转速 n= 35 r/min1.1.3，工作条件与技术要求输送机转速允许误差为±5%；工作情况：三班制，单向连续运转，载荷较平稳；工作年限：10年；工作环境：室外，灰尘较大，环境最高温度40℃；动力来源：电力，三相交流，电压380V；检修间隔期：三年一大修，两年一中修，半年一小修；制造条件及生产批量：一般机械厂制造，单价生产。

一、设计任务根据所给的“端盖”零件，设计加工工艺规程。

二、原始资料被加工“端盖”零件图1张图1:端盖零件简图三、完成材料(1)被加工工件的零件图（AutoCAD制图）——1张（A3）(2) 机械加工工艺过程卡片——1张(3) 课程设计说明书——1份摘要本文的任务是加工工艺规程，包括被加工工件的零件图（AutoCAD格式）1张、工件实体UG图1张、机械加工工艺过程卡片1张、以及课程设计说明书1份。

文章首先对“端盖”零件进行了简要分析，并阐述了端盖的部分作用。

然后，根据零件的性质及零件图上各端面的粗糙度，确定了加工毛坯的工序过程。

关键词：工艺规程 , 端盖目录1、端盖零件的用途、技术要求及工艺分析 (4)1.1端盖的用途 (4)1.2端盖的技术要求 (4)1.3端盖的工艺性分析 (5)1.4确定端盖的生产类型 (6)2、确定毛坯、绘制毛坯简图 (6)2.1选择毛坯 (6)2.2公差等级 (6)2.3绘制毛坯图 (7)3、工艺路线的确定 (7)3.1定位基准的选择 (7)3.1.1粗基准的选择 (8)3.1.2精基准的选择 (8)3.2表面加工方法的确定 (8)3.3加工阶段划分 (9)3.4工序的集中与分散 (9)3.5加工工序顺序的安排 (9)3.6确定工序路线 (11)4、机床设备及工艺装备的选用 (12)4.1机床设备的选用 (12)4.2工艺装备的选用 (13)5、总结 (13)6、参考文献 (14)1、端盖零件的用途、技术要求及工艺分析1.1端盖的用途端盖应用广泛，是非常重要的机械零件之一。

端盖的一般作用是：（a）轴承外圈的轴向定位；（b）防尘和密封，除本身可以防尘和密封外，也常和密封件配合以达到密封的作用；（c）位于车床电动机和主轴箱之间的端盖，主要起传递扭矩和缓冲吸震的作用，使主轴箱的转动平稳。

因此该零件应具有足够的强度、钢度耐磨性和韧性，以适应端盖的工作条件。

该零件的主要工作表面为左右端面以及左端面的外圆表面，在设计工艺规程时必须重点考虑。

一、零件结构工艺性分析：（一）零件的技术要求：1.轴承盖零件，材料为HT200。

2.零件的技术要求表：（二）确定轴承盖的生产类型：根据设计题目年产量为10万件，因此该轴承盖的生产类型为大批生产。

二、毛坯的选择：（一）选择毛坯：由于该轴承盖在工作过程中要承受冲击载荷，为增强强度和冲击韧度，获得纤维组织，毛坯选用铸件。

该轴承盖的轮廓尺寸大，且生产类型属大批生产，为提高生产率和铸件精度，宜采用模铸方法制造毛坯，毛坯拔模斜度为5°。

（二）确定毛坯的尺寸公差：1．公差等级：由轴承盖的功能和技术要求，确定该零件的公差等级为普通级。

2．铸件件材质系数：由于该轴承盖材料为HT200。

3．锻件分模线形状：根据该轴承盖的形位特点，选择零件方向的对称平面为分模面，属于平直分模线。

4．零件表面粗糙度：由零件图可知，该轴承盖的各加工表面粗糙度Ra均大于等于6.3μm。

三、定位基准的选择：（一）精基准的选择：根据该零件的技术要求和装配要求，选择该轴承盖轴孔φ100f8和轴承盖右端面作为精基准，零件上的很多表面都可以采用它们作基准进行加工，即遵循了“基准统一”的原则。

轴孔φ100f8的轴线是设计基准，选用其作精基准定位加工轴的外圆表面和轴承盖外圆表面，实现了设计基准和工艺基准的重合，保证了被加工表面的垂直度要求。

选用轴承盖左端面作为精基准同样遵循了“基准重合”的原则，选用轴承盖左端面作为精基准，夹紧可作用在轴承盖的右端面上，夹紧稳定可靠。

（二）粗基准的选择：作为粗基准的表面应平整，没有飞边、毛刺或其他表面缺欠，该轴承盖轴的外圆表面、右堵头外圆表面作为粗基准，以保证为后序准备好精基准。

四、工艺路线的拟定：（一）各表面加工方法的选择：（二）加工阶段的划分该辊筒体加工质量要求较高，可将加工阶段划分为粗加工、半精加工和精加工几个阶段。

在粗加工阶段，首先将精基准准备好，使后序都可以采用精基准定位加工，保证其他加工表面的精度要求。

121410'12u δ-=+2.35mm=5.28mmcos142.66mm =)3199.42mm cos14⨯=200mm ）按圆整后的中心距修正螺旋角 1438'25.1714116.04==查取齿形系数和应力校正系数14⨯0.01382cos1423.01=⨯=231065.1.3.初步确定轴的最小直径先初步估算轴的最小直径。

选取轴的材料为45钢（调质），根据《机械设计（第八版）》表15-3，取0112A =，得mm A 9.171440445.5d 30min ==，输入轴的最小直径为安装联轴器的直径12d ，为了使所选的轴直径12d 与联轴器的孔径相适应，故需同时选取联轴器型号。

联轴器的计算转矩2A ca T K T =，查《机械设计（第八版）》表14-1，由于转矩变化很小，故取 1.3A K =，则2 1.33611046943ca A T K T N mm ==⨯=⋅A 0=112 d min =17.9㎜查《机械设计课程设计》选LT3型弹性柱销联轴器，其公称转矩为125000N mm ⋅，半联轴器的孔径mm d 201=，故取mm d 2021=-，半联轴器长度mm 52=l ，半联轴器与轴配合的毂孔长度为38mm 。

5.1.4.轴的结构设计（1）. 拟定轴上零件的装配方案如下(2). 根据轴向定位的要求确定轴的各段直径和长度1）.为了满足半联轴器的轴向定位，1-2轴段右端需制出一轴肩，故取2-3段的直径mm 27d 32=-2）初步选择滚动轴承。

因轴承同时受有径向力和轴向力，故选用单列圆锥滚子轴承，参照工作要求并根据mm d 2732=-，由《机械设计课程设计手册》初步选取0基本游隙组，标准精度级的角接触球轴承7206C ，其尺寸为mm mm mm B D 166230d ⨯⨯=⨯⨯，,306543mm d d ==--而mm l 1643=-。

这对轴承均采用轴肩进行轴向定位，由《机械设计课程设计》查得7206C 型轴承的定位轴肩高度mm h 5.2=，因此取mm 53d 54=- 3）取安装齿轮处的轴段6-7的直径mm d 2576=-；为使套筒可靠地压紧轴承，5-6段应略短于轴承宽度，故取mm 15l 65=-。

机械设计课程设计计算说明书设计题目：圆锥圆柱斜齿轮减速器设计者：指导教师：2014年1月10日目录一、设计任务 2二、传动方案的拟定及说明 3三、电动机的选择 3四、传动装置的总传动比及其分配 4五、计算传动装置的运动和动力参数 4六、齿轮传动的设计计算 5七、链传动设计 17八、轴的设计计算 18联轴器的选择轴承的选择九、滚动轴承的校核 25十、键的选择及强度校核 32 十一、箱体设计及附属部件设计 34 十二、润滑与密封 35 十三、端盖设计 35 十四、心得体会 37mm N m 齿轮传动的设计计算、按齿面接触强度设计由《机械设计》mm=得，ZE25 2.431 0.645 Z d H mm Z βφ==13254004(2.4351.594] H Z Z u +满足条件）齿根强度校核 1 0.801 0.760 Fa mm Y Y β=d L d L dF AZmm mN mN m⋅m0.6)d≈f十四、心得体会历时二周，在无数次的坚持中终于将其完成，虽然结果不一定多么美好，但过程却是值得回味和推敲的。

万事开头难，此言非虚。

每一件事的第一步总是难以起步的，相应的可以想象第一步的空难程度，画图也是如此。

虽然主讲老师说了也算数据后画图。

但是我还是毅然决然的选着边画图变校核计算。

其中艰辛苦涩唯有只知。

画图之事贵在坚持。

没有走不完的路，没有下不完的棋。

当然也没有画不完的图，刚开始也许不大愿意画图，毕竟跟自己所猜想的相去甚远。

暂时搁置下来，转行做了它事。

一步一个脚印，做事贵在踏实，不躁进，不功利。

大概就是一个人所要达到的境界了。

画图就是一笔一划皆了然于胸。

参考文献：1、机械设计. 第九版. 濮良贵，纪名刚. 高等教育出版社，20132、机械原理. 第七版. 孙桓，陈作模，葛文杰. 高等教育出版社，20063、工程制图基础. 第二版. 孙根正，王永平. 西北工业大学出版社，20054、机械设计课程设计手册第三版．吴宗择，罗圣国高等教育出版社 2008。

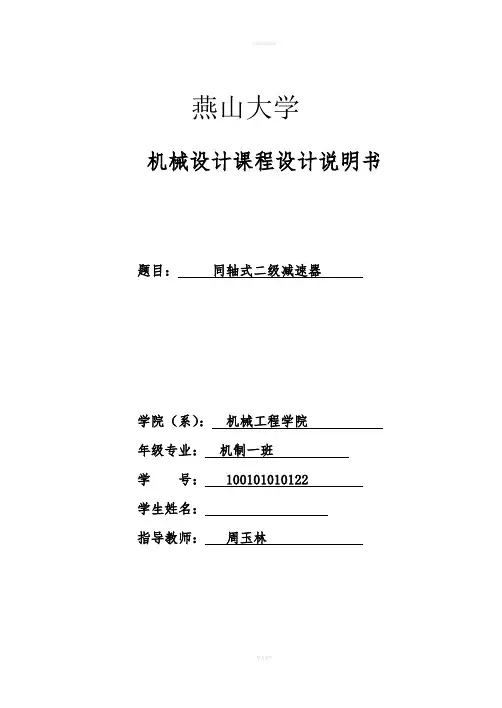

燕山大学机械设计课程设计说明书题目：同轴式二级减速器学院（系）：机械工程学院年级专业：机制一班学号： 100101010122学生姓名：指导教师：周玉林目录1.电动机选择及计算-----------------------------------------22.总传动比的确定和各级传动比的确定-----------------33.传动零件的设计计算--------------------------------------44.轴的设计和计算-------------------------------------------125.轴承的选择轴承的校核----------------------------------106.润滑和密封说明-------------------------------------------197.拆装和调整说明------------------------------------------208.减速器箱体的附件说明----------------------------------209.设计小结----------------------------------------------------2310.参考资料--------------------------------------------------23一．电动机选择及计算1)．原始数据： 运输带牵引力F=1752N 输带工作速度V=0.75m/s 滚筒直径D=0.27m 2)．电动机型号选择主要参数：(1）选择电机类型按照工作要求和工作条件，选择Y 系列三相异步电动机。

(2）确定电机容量 电动机的输出功率为由式a Wd P P η=17180.751.59kw 100010000.83w w Fv P η⨯===⨯(3）选择转速 卷筒轴Ⅰ工作转速为98'由于β值变化很小，所以β值不必修正0.92= 120114.1134422063.60t TF N d ==4tan 762.62cos nr tF F N αβ== 4tan 362.95N a t F F β==1256.52063.601069.6610952.52063.60993.94109Nv Nv F NF N⨯==⨯==12138.35362.95762.6256.565.38109138.35362.95762.6252.5828109Nh Nh F NF N ⨯-⨯==⨯+⨯==受力简图：1252.5mm 56.5mm 109mm N R R N F F 距F ，距F ，总长弯矩扭矩图如下：垂直弯矩最大值：56.16NM键1445,14,9,45b mm h mm L mm⨯===[]100P MPa σ=. .。

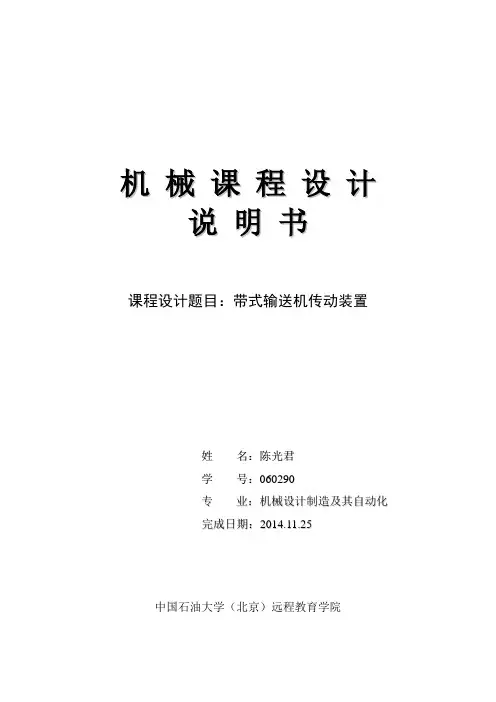

机械课程设计说明书课程设计题目：带式输送机传动装置姓名：陈光君学号：060290专业：机械设计制造及其自动化完成日期：2014.11.25中国石油大学（北京）远程教育学院机械课程设计说明书一、前言(一) 设计任务设计一带式输送机用单级圆柱齿轮减速器。

已知运输带输送拉力F=2.6KN，带速V=1.45m/s，传动滚筒直径D=420mm（滚筒效率为0.96）。

电动机驱动，预定使用寿命8年（每年工作300天），工作为二班工作制，载荷轻，带式输送机工作平稳。

工作环境：室内灰尘较大，环境最高温度35°。

动力来源：电力，三相交流380/220伏。

图1 带式输送机的传动装置简图1、电动机；2、三角带传动；3、减速器；4、联轴器；5、传动滚筒；6、皮带运输机(二) 设计目的通过本课程设计将学过的基础理论知识进行综合应用，培养结构设计，计算能力，熟悉一般的机械装置设计过程。

(三) 传动方案的分析机器一般是由原动机、传动装置和工作装置组成。

传动装置是用来传递原动机的运动和动力、变换其运动形式以满足工作装置的需要，是机器的重要组成部分。

传动装置是否合理将直接影响机器的工作性能、重量和成本。

合理的传动方案除满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。

本设计中原动机为电动机，工作机为皮带输送机。

传动方案采用了两级传动，第一级传动为带传动，第二级传动为单级直齿圆柱齿轮减速器。

带传动承载能力较低，在传递相同转矩时，结构尺寸较其他形式大，但有过载保护的优点，还可缓和冲击和振动，故布置在传动的高速级，以降低传递的转矩，减小带传动的结构尺寸。

齿轮传动的传动效率高，适用的功率和速度范围广，使用寿命较长，是现代机器中应用最为广泛的机构之一。

本设计采用的是单级直齿轮传动。

减速器的箱体采用水平剖分式结构，用HT200灰铸铁铸造而成。

二、传动系统的参数设计(一) 电动机选择1、电动机类型的选择：Y系列三相异步电动机2、电动机功率选择：①传动装置的总效率η：查表1取滚筒效率为0.96，皮带传动效率0.96，轴承传动效率0.99，齿轮传动效率0.97，联轴器效率0.99。

前言磨床是利用磨具对工件表面进行磨削加工的机床。

大多数的磨床是使用高速旋转的砂轮进行磨削加工，少数的是使用油石、砂带等其他磨具和游离磨料进行加工，如珩磨机、超精加工机床、砂带磨床、研磨机和抛光机等。

磨床能作高精度和表面粗糙度很小的磨削，也能进行高效率的磨削，如强力磨削等。

十八世纪30年代，为了适应钟表、自行车、缝纫机和枪械等零件淬硬后的加工，英国、德国和美国分别研制出使用天然磨料砂轮的磨床。

这些磨床是在当时现成的机床如车床、刨床等上面加装磨头改制而成的，它们结构简单，刚度低，磨削时易产生振动，要求操作工人要有很高的技艺才能磨出精密的工件。

1876年在巴黎博览会展出的美国布朗-夏普公司制造的万能外圆磨床，是首次具有现代磨床基本特征的机械。

它的工件头架和尾座安装在往复移动的工作台上，箱形床身提高了机床刚度，并带有内圆磨削附件。

1883年，这家公司制成磨头装在立柱上、工作台作往复移动的平面磨床。

1900年前后，人造磨料的发展和液压传动的应用，对磨床的发展有很大的推动作用。

随着近代工业特别是汽车工业的发展，各种不同类型的磨床相继问世。

随着我国机械制造业的发展，国内不断成为加工制造业的中心，我国必将对机床的需求量有较大的增长。

从机床的性能和要求方面来说，产品不断的向自动化方向倾斜。

半自动双研磨盘精研磨机作为一种专用机床，能用于研磨零件的平面和圆柱面，可以广泛用于油泵油咀厂、轴承厂、柴油机厂、量具刃具厂……，用以研磨轴承滚柱、轴承座圆、销轴、量规、密封环等零件。

双研磨盘机的下研磨盘是机床的主要部分，用以放置待研磨工件和调整工件的位置，同时起着研磨工件的作用，对提高系统的精度起到了至关重要的作用。

为了适应这种大趋势，本设计主要对半自动双研磨盘机进行设计，而作为机床中重要机构之一的传动装置，它的好坏直接决定了机床的性能。

一般情况下，传动装置常起的作用[]5是：1.减速（或增速）由于工作机所要求的速度一般与原动机的速度不相符，需要通过增速或减速来实现。

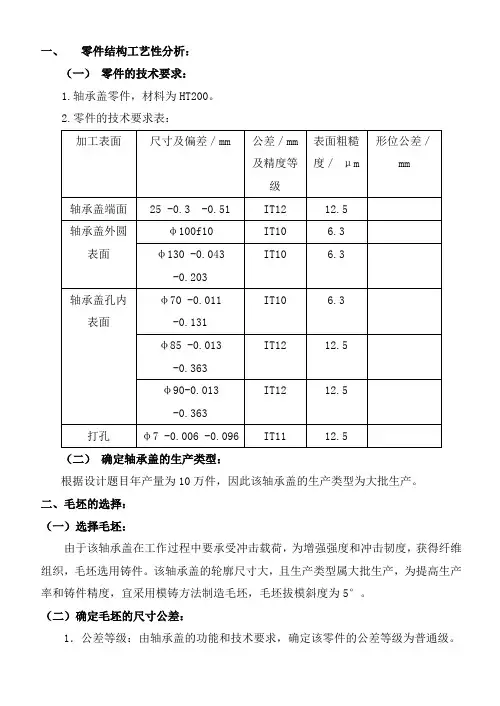

一、零件结构工艺性分析：（一）零件的技术要求：1.轴承盖零件，材料为HT200。

2.零件的技术要求表：加工表面尺寸及偏差／mm公差／mm及精度等级表面粗糙度／μm形位公差／mm轴承盖端面25 -0.3-0.51IT12 12.5轴承盖外圆表面φ100f10 IT10 6.3 φ130-0.043-0.203IT10 6.3轴承盖孔内表面φ70-0.011-0.131IT10 6.3φ85-0.013-0.363IT12 12.5φ90-0.013-0.363IT12 12.5打孔φ7 -0.006IT11 12.5-0.096（二）确定轴承盖的生产类型：根据设计题目年产量为10万件，因此该轴承盖的生产类型为大批生产。

二、毛坯的选择：（一）选择毛坯：由于该轴承盖在工作过程中要承受冲击载荷，为增强强度和冲击韧度，获得纤维组织，毛坯选用铸件。

该轴承盖的轮廓尺寸大，且生产类型属大批生产，为提高生产率和铸件精度，宜采用模铸方法制造毛坯，毛坯拔模斜度为5°。

（二）确定毛坯的尺寸公差：1．公差等级：由轴承盖的功能和技术要求，确定该零件的公差等级为普通级。

2．铸件件材质系数：由于该轴承盖材料为HT200。

3．锻件分模线形状：根据该轴承盖的形位特点，选择零件方向的对称平面为分模面，属于平直分模线。

4．零件表面粗糙度：由零件图可知，该轴承盖的各加工表面粗糙度Ra均大于等于6.3μm。

三、定位基准的选择：（一）精基准的选择：根据该零件的技术要求和装配要求，选择该轴承盖轴孔φ100f8和轴承盖右端面作为精基准，零件上的很多表面都可以采用它们作基准进行加工，即遵循了“基准统一”的原则。

轴孔φ100f8的轴线是设计基准，选用其作精基准定位加工轴的外圆表面和轴承盖外圆表面，实现了设计基准和工艺基准的重合，保证了被加工表面的垂直度要求。

选用轴承盖左端面作为精基准同样遵循了“基准重合”的原则，选用轴承盖左端面作为精基准，夹紧可作用在轴承盖的右端面上，夹紧稳定可靠。

《机械设计基础》课程设计说明书学院：应用技术学院专业：矿物加工工程班级：姓名：学号：日期：2020年06月24日课程设计题目：一级圆柱齿轮减速器设计内容包括：设计说明书一份图纸三张《机械设计基础》课程设计任务书班级矿物加工姓名指导教师日期2020 年6 月24 日指导教师签字：年月日第二章机械传动装置的总体设计2.1 确定传动方案在确定传动方案时应注意以下几点。

（1）带传动承载能力较低，但能缓冲吸震，有过载保护作用，被广泛采用。

为使带传动获得较为紧凑的结构尺寸，应布置在传动系统的高速级。

若带传动水平布置时，应使其松边在上。

（2）方案中采用一级圆柱齿轮减速器，其动力应从远离齿轮端输入，以改善轮齿受力。

2.2 选择电动机工业上广泛应用三相异步电动机，因为它构造简单，制造、使用和维护方便，运行可靠，重量较轻，成本较低。

异步电动机为了便于齿轮润滑，取i 1=5。

V 带的传动比02.4510.2012===i i i2.4 传动装置的运动参数和动力参数的计算传动装置的运动和动力参数，主要是指各种轴的转速、功率和转矩，它是进行传动零件设计计算极为重要的依据。

下图为直齿轮一圆柱齿轮减速器传动装置，现对有关参数说明如下：n 1、n 2、n 3——Ⅰ、Ⅱ、Ⅲ轴的转速（r/min ） P 1、P 2、P 3——Ⅰ、Ⅱ、Ⅲ轴的输入功率（kW ） T 1、T 2、T 3——Ⅰ、Ⅱ、Ⅲ轴的输入转矩（N ·m ）i= i 1=5 i 2=4.02（8）轴的强度校核轴的材料为45钢，调质处理。

σB =650N/mm 2，则[σσB ，即58~60N/mm 2，取[σ]=60N/mm 2，轴的应力为][/18.11401.022.7152323σσ<=⨯≈=mm N W M ca ca根据计算结果知，该轴满足强度要求。

（9）轴的疲劳强度校核计算轴的材料为45钢，调质处理。

σB =650N/mm 2， σ-1=275N/mm 2，τ-1=140N/mm 2。

机械设计大作业轴系部件设计说明书课程名称：机械设计设计题目：轴系部件设计院系：机电工程学院班级：1508104姓名：关宇珩学号：1150810423指导教师：设计时间：哈尔滨工业大学目录任务说明及设计要求一．轴的选材、热处理方式及力学性能 (2)二．初步估算轴径 (2)三．结构设计 (2)四．轴的受力分析 (5)五．轴的强度校核 (7)六．键连接强度校核 (8)七．轴承寿命校核 (8)八．轴上其它零件设计 (9)任务说明及设计要求表一已知数据方案电动机工作功率P/kW电动机满载转速()minr/nm工作机的转速()minr/nw第一级传动比1i轴承座中心高H/mm最短工作年限工作环境5.1.2 4 960 100 2 180 3年3班室外、有尘设计题目：设计带式运输机的齿轮传动高速轴的轴系部件。

设计要求：确定轴上传动零件的结构及尺寸；按要求确定轴的最小直径，圆整时要符合相配标准件的孔径；确定轴和轴承的结构和尺寸，布置各零件间的相对位置，定出跨距，确定整个轴系部件的定位与固定、配合、调整、润滑及密封等。

一．轴的选材、热处理方式及力学性能由于碳素钢价格较低，对应力集中的敏感性较小，本设计对质量和结构尺寸无特殊要求，且传递功率不大，故选用45钢。

二．初步估算轴径按扭矩确定轴径的公式为：31n PC d ≥其中： P ——轴传递的功率，可计算kW 425.4P P d ==齿轮带轴承ηηη；1n ——输入轴转速为min r 480i n n 1m 1==；C ——由许用扭剪切应力确定的系数，由于小齿轮在悬伸端，取110C =。

计算结果为mm 06.23d ≥，考虑键槽影响，所以轴径应该相应增大5%，即mm 22.24d ≥，根据标准20052822 T /GB —的R10系列选取mm 25d =。

三．结构设计1.确定机体和轴的结构形式箱体内无传动件，不需经常拆卸，箱体采用整体式。

由轴的功能可知，该轴应具有带轮、齿轮的安装段，两个轴承的安装段以及两个轴承对外的密封段，共7段尺寸。

目录一．设计任务书 (2)二. 传动装置总体设计 (3)三．电动机的选择 (4)四．V带设计 (6)五．带轮的设计 (8)六．齿轮的设计及校核 (9)七．高速轴的设计校核 (14)八．低速轴的设计和校核 (21)九.轴承强度的校核 (29)十．键的选择和校核 (31)十一.减速箱的润滑方式和密封种类的选择 (32)十二. 箱体的设置 (33)十三. 减速器附件的选择 (35)十四.设计总结 (37)十五。

参考文献 (38)一．任务设计书题目A：设计用于带式运输机的传动装置原始数据：工作条件：一半制，连续单向运转。

载荷平稳，室内工作，有粉尘（运输带于卷筒及支撑间.包括卷筒轴承的摩擦阻力影响已经在F中考虑）。

使用年限：十年，大修期三年。

生产批量：十台。

生产条件：中等规模机械厂，可加工7～8级齿轮及蜗轮。

动力来源：电力，三相交流（380/220）。

运输带速度允许误差：±5%。

设计工作量：1.减速器装配图一张（A3）2.零件图（1～3）3.设计说明书一份个人设计数据：运输带的工作拉力T(N/m)___4800______运输机带速V（m/s）____1.25_____ 卷筒直径D（mm）___500______已给方案三．选择电动机1．传动装置的总效率： η=η1η2η2η3η4η5式中：η1为V 带的传动效率，取η1=0.96； η2η2为两对滚动轴承的效率，取η2=0.99； η3为一对圆柱齿轮的效率，取η3=0.97; η为弹性柱销联轴器的效率，取η4=0.98； η5为运输滚筒的效率，取η5=0.96。

所以，传动装置的总效率η=0.96*0.99*0.99*0.97*0.98*0.96=0.86 电动机所需要的功率P=FV/η=4800*1.25/（0.86×1000）=6.97KW 2．卷筒的转速计算nw=60*1000V/πD=60*1000*1.25/3.14*500=47.7r/minV 带传动的传动比范围为]4,2['1 i ;机械设计第八版142页 一级圆柱齿轮减速器的传动比为i2∈[8，10 ]；机械设计第八版413页 总传动比的范围为[16，40]； 则电动机的转速范围为[763,1908]; 3．选择电动机的型号：根据工作条件，选择一般用途的Y 系列三相异步电动机，根据电动机所需的功率，并考虑电动机转速越高，总传动比越大，减速器的尺寸也相应的增大，所以选用Y160M-6型电动机。

轴承端盖工艺说明书产品概述轴承端盖是机械领域常用的一种零件，通常用于封闭轴承和轴承加油装置，有效地防止油液泄漏和外部灰尘进入轴承。

本说明书将详细介绍轴承端盖的工艺流程、生产工具和注意事项。

工艺流程1. 材料准备首先，需要准备好用于制作轴承端盖的原材料，并确保其质量符合标准要求。

一般来说，轴承端盖的制作材料主要包括铸铁、铸钢、钢板等，其中铸铁是最常用的材料。

2. 工艺设计在材料准备完成后，需要进行工艺设计，包括轴承端盖的尺寸、开模方式以及加工流程的设计等。

3. 开模根据工艺设计，进行开模操作。

因为轴承端盖的形状较为简单，通常采用砂型铸造或金属模具压铸生产。

4. 熔炼轴承端盖的制作中需要用到熔炼设备，例如电弧炉、感应炉等。

在炉中加热熔化铁水、铸钢液等原材料。

5. 浇注将熔化的原材料倒入模具中，等到原材料冷却凝固后，取出轴承端盖。

6. 处理将轴承端盖放入处理设备中进行处理，例如清洗、修整、去毛刺等操作。

7. 检验对轴承端盖做尺寸检验、硬度检验、密封性检验等相关检验工作。

合格后进行包装和发货。

生产工具1.砂型铸造或金属模具压铸设备，用于制作轴承端盖；2.熔炼设备，例如电弧炉、感应炉等，用于加热熔化铁水、铸钢液等原材料；3.处理设备，例如打磨机、抛光机等，用于处理轴承端盖；4.检验仪器，例如卡尺、硬度计等，用于对轴承端盖进行相关检验。

注意事项1.材料选用应符合相关的标准和质量要求；2.制作模具时应考虑合理性，以便减少浪费和提升生产效率；3.操作工人应熟练掌握相关工艺流程和生产标准，以保证生产质量；4.检验应严格按照相关标准操作；5.在生产运作过程中，保持环境安全、干净卫生。

轴承端盖是机械领域中常用的一种零件，其生产需要经过严格的工艺流程，包括材料准备、工艺设计、开模、熔炼、浇注、处理、检验等多个环节，这些环节都需要各种生产工具和操作规范。

因此，在生产过程中，必须加强管理和监管，严格遵守工艺标准，以确保轴承端盖的质量，为机械制造行业的发展提供更好的保障。
