AutoCAD 2019应用教程 第4章 图形绘制命令

AutoCAD 2019应用教程 第4章 图形绘制命令
AutoCAD2019绘图参数设置包含了：AutoCAD草图设置、AutoCAD绘 图界限的设置、AutoCAD光标选择的设置等3方面的内容。
用图形界限设置绘图区。 设置绘图单位。
AutoCAD 2019实用教程
4.1.1 用图形界限设置绘图区
图形界限是AutoCAD2019绘图空间中的一个假想矩形绘图区域，相当于 用户选择的图纸图幅大小。图形界限确定了栅格和缩放的显示区域，默 认图形界限形成一个矩形区域。长度单位采用公制时，图形界限的默认 矩形区域的左下角坐标为（0，0）右上角为（420，297）；长度单位采 用英制时，图形界限的默认矩形区域的左下角坐标为（0，0），右上角 为（12，9）。
标注约束工具栏
AutoCAD 2019实用教程
2.设置尺寸约束 在用AutoCAD绘图时，使用“约束设置”对话框中的“标注”选项卡
，可控制显示标注约束时的系统配置，标注约束控制设计的大小和比例
AutoCAD 2019实用教程
4.3 点命令
点是最基本的绘图元素，任何复杂的平面图形都是由点、线、面组成 的，点在AutoCAD2019中有多种不同的表示方式，用户可以根据需要进行 设置等分点。
设置点样式。 绘制点对象。
AutoCAD 2019实用教程
4.3.1 设置点样式
1．启动命令方式： 命令行：POINT（快捷命令：PO）。 菜单栏：“绘图”→“点”。 工具栏：在“绘图”工具栏上单击点图标。
2．点的类型可以通过以下两种途径确定： （1）“格式”菜单：在“格式”下拉式菜单中选取。 （2）命令：Ddptype
指定射线的起点后，可在“指定通过点：”提示下指定多个通过点， 来绘制以起点为端点的多条射线，直到按Enter键或Esc键结束射线绘制

中文版AutoCAD 2019基础教程 第1章 AutoCAD 2019基础入门

中文版AutoCAD 2019基础教程 第1章 AutoCAD 2019基础入门
1.1.2启动AutoCAD 2019
在电脑中安装AutoCAD 2019之后，用户可以参考以下几种方法启动该软件 。
中文版AutoCAD 2019基础教程
1.1.3 退出AutoCAD 2019
在使用AutoCAD完成图形的绘制与编辑操作之后，用户可以使用以下几种方法 退出AutoCAD 2019软件 。
中文版AutoCAD 2019基础教程
1.2.3模型空间与图纸空间
AutoCAD为用户提供了模型空间与图纸空间两种绘图空间(其中图纸空间 又被称为“布局空间”)，在这两种空间中都可以对图像进行绘制与编辑。当 打开一个新图形文件时，软件默认自动进入模型空间 。
中文版AutoCAD 2019基础教程
中文版AutoCAD 2019基础教程
1.3.2 打开和关闭图形文件
在AutoCAD 2019中，创建完图形文件后，就可以进行打开和关闭文件的操 作。
中文版AutoCAD 2019基础教程
1.3.3 保存图形
在AutoCAD中，可以使用多种方式将所绘图形以文件形式存入磁盘。例如， 在快速访问工具栏中单击“保存”按钮，或单击“菜单浏览器”按钮，在弹出 的菜单中选择“保存”命令，以当前使用的文件名保存图形；也可以单击“菜 单浏览器”按钮，在弹出的菜单中选择“另存为”|“图形”命令，将当前图形 以新的名称保存 。
1.3 管理图形文件
在AutoCAD 2019中，图形文件管理一般包括创建新文件、打开和关闭已有的 图形文件、保存图形文件等 。
中文版AutoCAD 2019基础教程
1.3.1 创建图形文件
创建新图形的方法有很多种，包括使用向导创建图形或使用样板文件创建图形。 无论采用哪种方法，都可以选择测量单位和其他单位格式 。

(精品)2019CAD中文版建筑制图教程

(精品)2019CAD中文版建筑制图教程

2021/11/10
26
§2.2.1 绘制线段——利用正交模式辅助画线
单击状态栏上的【正交模式】按钮激活正交模式，在 正交模式下光标只能沿水平或竖直方向移动。画线时若同 时激活该模式，则只需输入线段的长度值，系统就会自动 画出水平或竖直的线段。
2021/11/10
27
§2.2.1 绘制线段——结合极轴追踪、对象捕捉 及自动追踪等功能画线
相对坐标与绝对坐标相 比，仅仅是在坐标值前 增加了一个符号。
2021/11/10
5
§1.2AutoCAD基本操作
§1.2.1 调用命令
1. 使用键盘执行命令：命令行中输入命令全称或简称。 • 方括弧“[ ]”中以“/”隔开的内容表示各个选项。若 要选择某个选项，则需输入圆括号中的字母，可以是大写 形式，也可以是小写形式。 • 尖括号“”中的内容是当前默认值。
SOLID 命令生成填充多边形。发出命令后，AutoCAD 提示指定多边形的顶点（3 个点或 4 个点），命令结束后， 系统自动填充多边形。指定多边形顶点时，顶点的选取顺 序是很重要的，如果顺序出现错误，将使多边形成打结状。
命令启动方法如下。 命令：SOLID 或简写 SO。
2021/11/10
2021/11/10
12
§1.2.10 文件操作
一、 建立新图形文件
命令启动方法如下。 • 菜单命令：【菜单浏览器】/【文件】/【新建】。 • 工具栏：快速访问工具栏上的 按钮。 • 命令：NEW。
二、 保存图形文件
快速保存命令启动方法如下。
• 菜单命令：【菜单浏览器】/【文件】/【保存】。
• 工具栏：快速访问工具栏上的 • 命令：QSAVE。 换名保存命令启动方法如下。

《AutoCAD 2019中文版实例教程(第4版)》PPT-05章

《AutoCAD 2019中文版实例教程(第4版)》PPT-05章
工具栏：“修改”工具栏中的“旋转”按钮。 菜单命令：“修改 > 旋转”。 命令行：rotate（快捷命令：RO）。
5.4 调整图形对象的形状
课堂案例—凸轮 缩放对象 拉伸对象 拉长对象
5.4.1 课堂案例—凸轮
利用“拉长”命令、“圆”按钮、“矩形阵列”按钮、 “样条曲线”按钮和“圆弧”按钮绘制推杆盘形凸轮。
5.3.6 移动图形对象
启用“移动”命令可对所选的图形对象进行平移，而不改 变该图形对象的方向和大小。
启用命令的方法如下。 工具栏：“修改”工具栏中的“移动”按钮。 菜单命令：“修改 > 移动”。 命令行： move（快捷命令：M）。
5.3.7 旋转图形对象
启用“旋转”命令可以将图形对象绕着某一基点旋转，从 而改变图形对象的方向。用户可以通过指定基点，然后输入旋 转角度来旋转图形对象；也可以指定某个方位作为参照，然后 选择一个新的图形对象或输入一个新的角度值来确定要旋转到 的目标启位用置命。令的方法如下。
效果图
5.4.2 缩放对象
“缩放”命令可以按照用户的需要将图形对象按指定的比 例因子放大或缩小。如图缩小正六边形后的效果。
启用命令的方法如下。 工具栏：“修改”工具栏中的“缩放”按钮 。 菜单命令：“修改 > 缩放”。 命令行： scale（快捷命令：SC）。
5.4.3 拉伸对象
启用“拉伸”命令可以在一个方向上按照用户所指定的尺 寸拉伸、缩短和移动图形对象。该命令是通过改变端点的位置 来拉伸或缩短图形对象，编辑过程中除被伸长、缩短的图形对 象外，其他图形对象间的几何关系将保持不变。
倒角操作
5.2.3 倒圆角
启用命令的方法如下。 工具栏：“修改”工具栏中的“圆角”按钮 。 菜单命令：“修改 > 圆角”。 命令行：fillet（快捷命令：F）。

AutoCAD 2019中文版的案例教程第10章-PPT课件

AutoCAD 2019中文版的案例教程第10章-PPT课件

第10章 AutoCAD2019常见问题解答
四、 如何创建新的工具栏
第10章 AutoCAD2019常见问题 解答
•在AutoCAD2019中，不同的用户绘制不同的图样时，使用 的工具按钮的不相同的。用户可以将使用率高的工具按钮放 在一起创建新的工具栏，以提高绘图效率。创建新工具栏的 步骤如下： • 选择“视图”菜单的“工具栏”选项，打开“自定义 用户界面”对话框，如下图所示，并在“所有CUI文件 中的自定义”区域中鼠标右键选择“工具栏”，在新 弹出的列表框中选择“新建工具栏”，并输入新建工 具栏的名称。
第10章 AutoCAD2019常见问题 解答
2、在“命令列表”区域的下拉列表选择 “所有类别”选项，在该区域的列表区域 中选取所需要组成新工具栏的命令 并用鼠标把它拖拉到新建的工具栏名称处 ， 此时新建的工具栏将包含此命令对应 的工具按钮。照此方法把需要的 工具按钮一一添加完毕后， 点击“确定”按钮即可完成设置。
第10章 AutoCAD2019常见问题 解答
2、在“文件安全措施”设置区域，选择“自动保存”选项卡 ，并在“保存间隔分钟数”文本框输入系统默认的保存间 隔分钟数，点击“应用”按钮后在点击“确定”按钮完成设 置。 3、用户为了保护数据的安全，还可以设置打开文件时需 要输入的密码。同样进入“选项”对话框-“打开和保存”子 页面，在“文件安全措施”设置区域内选择“安全选项”按 钮，进入“安全选项”对话框，如图所示。
第10章 AutoCAD2019常见问题解答
六、 如何增大绘图区域
第10章 AutoCAD2019常见问题 解答
•绘制图样时用户总是希望绘图区域能够更大一些，因为这 样能够一次观察、绘制更多的图样。在宽屏电脑逐渐普及的 今天，增大绘图区域具有更重要的现实意义。用户可以通过 在绘图过程中或者观察、浏览图样时暂时隐藏工具栏和命令 提示行，以增大绘图区域。具体操作是：隐藏 \ 显示工具栏 可以按组合键“Ctrl+0”， 隐藏\显示命令提示行可以按组合 键“Ctrl+9”。

AutoCAD 2019经典教程 共406页

AutoCAD 2019经典教程 共406页
单击该按钮将打开“方向 控制”对话框，可以设置 起始角度(0°)的方向
2.1.3 设置图形界限
图形界限就是绘图区域，也称为图限。在中文版ZWCAD 2019中，可以选 择“
在世界坐标系下，图形界限由一对二维点确定，即左下角点和右上角点。 在发出LIMITS命令时，命令提示行将显示如下提示信息：
1.3.4 加密保护绘图数据
编辑超级链接选择“文件”|“保存”或“文件”|“另存为”命令时，将 打开“图形另存为”对话框。在该对话框中选择“工具”|“安全选项”命令， 此时将打开“安全选项”对话框。
1.3.5 关闭图形文件
选择“文件”|“关闭”命令(CLOSE)，或在绘图窗口中单击“关闭”按钮 ， 可以关闭当前图形文件。
2.2.6 使用系统变量
在ZWCAD中，系统变量用于控制某些功能和设计环境、命令的工作方式， 它可以打开或关闭捕捉、栅格或正交等绘图模式，设置默认的填充图案，或存 储当前图形和ZWCAD配置的有关信息。
2.1.1 设置参数选项
选择“工具”|“选项”命令(OPTIONS)，将打开“选项”对话框。在该对 话框中包含“文件”、“显示”、“打开和保存”、“打印和发布”、“系 统”、“用户系统配置”、“草图”、“三维建模”、“选择”和“配置”10 个选项卡。
2.1.2 设置图形单位
在中文版ZWCAD 2019中，可以选择“格式”|“单位”命令，在打开的 “图形单位”对话框中设置绘图时使用的长度单位、角度单位，以及单位的显 示格式和精度等参数。
1.2 AutoCAD 2019的界面组成
AutoCAD 2019为提供了“二维草图与注释”、“三维建模”和“AutoCAD经
典”三种工作空间模式。默认状态下，打开“二维草图与注释”工作空间，其

AutoCAD 2019中文版的案例教程第1章-文档资料

AutoCAD 2019中文版的案例教程第1章-文档资料

• 1、快速保存
• 命令启动方法：
• 命令：QSAVE
• 下拉菜单：文件→保存 • 绘图工具栏：“标准”工具栏中的 按纽
1.3.3 保存图形文件
• 2、另存文件
• 命令启动方法： • 命令：SAVEAS • 下拉菜单：文件→另存为
1.3.4 关闭图形文件
• 由于AutoCAD从2000版开始支持多文档环境， 因此提供了“close”命令来关闭当前的图形文件 ，而不影响其他已打开的文件。 • 命令启动方法：
1.2 Auto CAD 2019用户界面
启动AUTOCAD2019后，其用户界面如图1-1所示，主要由标题 栏、绘图窗口、菜单栏、工具栏、命令提示窗口、滚动条和状态栏等 组成，下面分别介绍各部分的功能。
1.2.1 标题栏
• 在大多数的Windows应用程序里面都有， AutoCAD 2019的标题栏在应用程序的最 上面，它的左侧用来显示当前正在运行的 应用程序名称，它的右侧为最小化、最大 化（还原）和关闭按钮。
1.2
1.3 1.4 1.5 1.6 1.7
1.1 AUTOCAD2019的安装与启动
随 着 软 件 的 不 断 更 新 ， 安 装 AutoCAD 2019已经变为一件很容易的事了。只要您根 据计算机的提示，输入数据和单击按钮就可 以完成。下面我们就安装软件所需的系统配 置、软件安装作一个简单的介绍。
•
图1-3 绘图工具栏
1.2.5 命令提示窗口
•
命令提示窗口在AUTOCAD绘图窗口和状态栏的中间。 命令行是AUTOCAD与用户进行交互对话的地方，它用于 显示系统的信息以及用户输入信息。我们可以使用“F2” 键来显示该窗口，如图1-5所示。
• • 图1-5 命令提示窗口

2019版CAD操作教程（全）

2019版CAD操作教程（全）

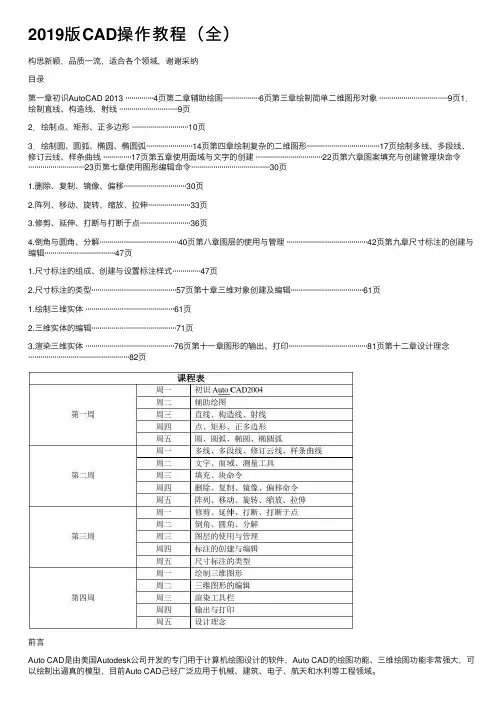

2019版CAD操作教程（全）构思新颖，品质⼀流，适合各个领域，谢谢采纳⽬录第⼀章初识AutoCAD 2013 ··············4页第⼆章辅助绘图··················6页第三章绘制简单⼆维图形对象 ··································9页1．绘制直线、构造线、射线 ·····························9页2．绘制点、矩形、正多边形 ····························10页3．绘制圆、圆弧、椭圆、椭圆弧·······················14页第四章绘制复杂的⼆维图形····································17页绘制多线、多段线、修订云线、样条曲线 ··············17页第五章使⽤⾯域与⽂字的创建 ·································22页第六章图案填充与创建管理块命令····························23页第七章使⽤图形编辑命令·······································30页1.删除、复制、镜像、偏移·······························30页2.阵列、移动、旋转、缩放、拉伸·····················33页3.修剪、延伸、打断与打断于点·························36页4.倒⾓与圆⾓、分解·······································40页第⼋章图层的使⽤与管理 ········································42页第九章尺⼨标注的创建与编辑···································47页1.尺⼨标注的组成、创建与设置标注样式··············47页2.尺⼨标注的类型··········································57页第⼗章三维对象创建及编辑····································61页1.绘制三维实体 ············································61页2.三维实体的编辑··········································71页3.渲染三维实体 ············································76页第⼗⼀章图形的输出、打印·······································81页第⼗⼆章设计理念··················································82页前⾔Auto CAD是由美国Autodesk公司开发的专门⽤于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能⾮常强⼤，可以绘制出逼真的模型，⽬前Auto CAD⼰经⼴泛应⽤于机械、建筑、电⼦、航天和⽔利等⼯程领域。

CAD2019教程(最新完整版)-精选文档-PPT课件

CAD2019教程(最新完整版)-精选文档-PPT课件

• • • • • •
2019年——AutoCAD 2019版 2019年——AutoCAD 2019版 2019年——AutoCAD 2019版 2019年——AutoCAD 2019版 2019年——AutoCAD 2009版 2009年——AutoCAD 2019版 AutoCAD 2019 除在图形处理等方面的功能有 所增强外，一个最显著的特征是增加了参数化 绘图功能。用户可以对图形对象建立几何约束， 以保证图形对象之间有准确的位置关系，如平 行、垂直、相切、同心、对称等关系；可以建 立尺寸约束，通过该约束，既可以锁定对象， 使其大小保持固定，也可以通过修改尺寸值来 改变所约束对象的大小。
2.2 AutoCAD 2019经典工作界面
AutoCAD 2019 的经典工作界面由标题栏、菜单栏、各种工 具栏、绘图窗口、光标、命令窗口、状态栏、坐标系图标、 模型/布局选项卡和菜单浏览器等组成，如下图所示。
“工作空间”工具栏 “快速访问”工具栏 菜单浏览器
标题栏 菜单栏
“特性”工具栏 “标准”工具栏
中文版AutoCAD工程制图
（2019版）
中文版AutoCAD工程制图 第1章 概 述 本章要点
• AutoCAD发展历史 • AutoCAD 2019主要功能概述
1.1 AutoCAD发展历史
AutoCAD 是由美国 Autodesk 公司开发的通用 计算机辅助绘图与设计软件包，具有易于掌握、使 用方便、体系结构开放等特点，深受广大工程技术 人员的欢迎。 AutoCAD 自 1982 年问世以来，已经 进行了近20次的升级，从而使其功能逐渐强大，且 日趋完善。如今， AutoCAD 已广泛应用于机械、 建筑、电子、航天、造船、石油化工、土木工程、 冶金、农业、气象、纺织、轻工业等领域。在中国， AutoCAD 已成为工程设计领域中应用最为广泛的 计算机辅助设计软件之一。

《AutoCAD2019中文版实例教程（第4版）》PPT-02章

《AutoCAD2019中文版实例教程（第4版）》PPT-02章

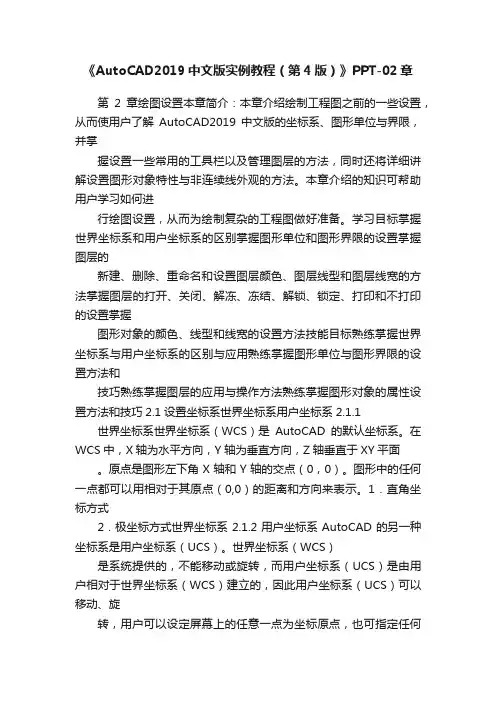

《AutoCAD2019中文版实例教程（第4版）》PPT-02章第2章绘图设置本章简介：本章介绍绘制工程图之前的一些设置，从而使用户了解AutoCAD2019中文版的坐标系、图形单位与界限，并掌握设置一些常用的工具栏以及管理图层的方法，同时还将详细讲解设置图形对象特性与非连续线外观的方法。

本章介绍的知识可帮助用户学习如何进行绘图设置，从而为绘制复杂的工程图做好准备。

学习目标掌握世界坐标系和用户坐标系的区别掌握图形单位和图形界限的设置掌握图层的新建、删除、重命名和设置图层颜色、图层线型和图层线宽的方法掌握图层的打开、关闭、解冻、冻结、解锁、锁定、打印和不打印的设置掌握图形对象的颜色、线型和线宽的设置方法技能目标熟练掌握世界坐标系与用户坐标系的区别与应用熟练掌握图形单位与图形界限的设置方法和技巧熟练掌握图层的应用与操作方法熟练掌握图形对象的属性设置方法和技巧2.1设置坐标系世界坐标系用户坐标系2.1.1世界坐标系世界坐标系（WCS）是AutoCAD的默认坐标系。

在WCS中，X轴为水平方向，Y轴为垂直方向，Z轴垂直于XY平面。

原点是图形左下角X轴和Y轴的交点（0，0）。

图形中的任何一点都可以用相对于其原点（0,0）的距离和方向来表示。

1．直角坐标方式2．极坐标方式世界坐标系2.1.2用户坐标系AutoCAD的另一种坐标系是用户坐标系（UCS）。

世界坐标系（WCS）是系统提供的，不能移动或旋转，而用户坐标系（UCS）是由用户相对于世界坐标系（WCS）建立的，因此用户坐标系（UCS）可以移动、旋转，用户可以设定屏幕上的任意一点为坐标原点，也可指定任何方向为X轴的正方向。

在用户坐标系（UCS）中，输入坐标的方式与世界坐标系相同，也有4种输入方式。

但其坐标值不是相对世界坐标系，而是相对于当前坐标系。

2.2设置图形单位与界限设置图形单位设置图形界限2.2.1设置图形单位可以在创建新文件时设置图形文件单位，也可以在建立图形文件后，改变其默认的单位设置。

AutoCAD 2019应用教程 第2章 绘图准备工作

AutoCAD 2019应用教程 第2章 绘图准备工作
使用自动捕捉功能。 对象捕捉的模式。 极轴追踪。
AutoCAD 2019实用教程
2.2.1 使用自动捕捉功能
所谓自动捕捉，就是当用户把光标放在一个图形对象上时，系统根据用 户设置的对象捕捉模式，自动捕捉到该对象上所有符合条件的特征点， 并显示出相应的标记。 1．“草图设置”对话框
在命令行窗口键入OSNAP命令或选择“工具”“绘图设置”设置选项 ，打开“草图设置”对话框，选择“对象捕捉”选项卡，在“对象捕捉 ”选项卡中选中相应复选框，再选中“启用对象捕捉”复选框，单击“ 确定”按钮。
2.1.2 命令的重复、终止、撤消与重做
1．重复命令 无论使用哪种方法输入一条命令后，当“命令：”提示符出现时，
再按一下空格键或回车键，就可重复这个命令。也可以在绘图区中单击 鼠标右键，从弹出的快捷菜单中选择“重复”选项。此外用户也可以在 命令行窗口单击鼠标右键，在弹出的快捷菜单中选择“近期使用的命令 ”选项，选择最近使用过的6个命令之一。 2．终止命令 命令执行过程中，用户在下拉菜单或工具栏调用另一命令，将自动终止 正在执行的命令。此外，可以随时按Esc键终止命令的执行。 3．撤销命令 利用U命令或单击工具栏按钮，可逐次撤消前面输入的命令。在命令行输 入UNDO命令，然后再输入要放弃的命令的数目，可一次撤消前面输入的 多个命令。
2.用户坐标系(User Coordinate System，简称UCS)，是一种相对坐 标系。与世界坐标系不同，用户坐标系可选取任意一点为坐标原点，也 可以任意方向为X轴正方向。用户可以根据绘图需要建立和调用用户坐标 系。
世界坐标系
用户坐标系
AutoCAD 2019实用教程
2.3.2 坐标的表示方法
1.绝对直角坐标 指当前点相对坐标原点的坐标值。如图2-12所示A点的 绝对坐标为“17.2，24.6”。 2.绝对极坐标 用“距离<角度”表示。其中距离为当前点相对坐标原 点的距离，角度表示当前点和坐标原点连线与X轴正向 的夹角。如图2-12所示，A点的绝对极坐标可表示为 “30.0<55”。 3.相对直角坐标 相对直角坐标是指当前点相对于某一点的坐标的增量。 相对直角坐标前加一“@”符号。例如A点的绝对坐标为 “10，15”，B点相对A点的相对直角坐标为“@5，-2” ，则B点的绝对直角坐标为“15，13”。 4.相对极坐标 相对极坐标用“@距离<角度”表示，例如“@4.5<30” 表示当前点到下一点的距离为4.5，当前点与下一点连 线与X轴正向夹角为300。

中文版AutoCAD 2019基础教程 第4章 绘制二维图形

中文版AutoCAD 2019基础教程 第4章 绘制二维图形

中文版AutoCAD 2019基础教程
4.2.4 绘制多线
多线是由多条平行线组成的一种复合型图形，主要用于绘制建筑图中的墙 壁或电子图中的线路等平行线段。其中，平行线之间的间距和数目可以调整， 并且平行线数量最多不可超过16条 。
中文版AutoCAD 2019基础教程
4.3 绘制多边形
矩形和正多边形同属于多边形，图形中所有线段并不是孤立的，而合成一 个面域。这样在进行三维绘图时，无需执行面域操作，即可使用“拉伸”或 “旋转”工具将该轮廓线转换为实体 绘制类似于云彩的图形对象。在检查或用红线圈阅 图形时，可以使用云线来亮显标记，以提高工作效率 。
中文版AutoCAD 2019基础教程 第4章 绘制二维图形
在AutoCAD 中，用户不仅可以绘制点、直线、圆、圆弧、多边形和圆环等基 本二维图形，还可以绘制多段线、多线和样条曲线这样的高级图形对象。二维 平面图形的形状都很简单，创建起来也很容易，它们是整个AutoCAD的绘图基 础。只有熟练掌握二维基本图形的绘制方法，才能够方便、快捷地绘制出其他 各种复杂多变的图形。本章将主要介绍使用AutoCAD绘制二维图形的相关知 识。
AutoCAD的直线是指两点确定的一条直线段，而不是无限长的直线。构造 直线段的两点可以使图元的圆心、端点（顶点）、中点和切点等类型。根据生 成直线的方式，主要分为以下几种类型 。
中文版AutoCAD 2019基础教程
4.2.2 绘制射线和构造线
射线和构造线都属于直线的范畴， 上面介绍的直线从狭义上成为直线段， 而射线和构造线这两种线则是指一端固定一端延伸或两端延伸的直线，可以放 置在平面或三维空间的任何位置，主要用于绘制辅助线 。
中文版AutoCAD 2019基础教程
4.1 绘制点

AutoCAD 2019应用教程 第5章 图形编辑命令

AutoCAD 2019应用教程 第5章 图形编辑命令
删除命令的应用
AutoCAD 2019实用教程
5.2.2 恢复命令
若不小心误删了图形，可以使用恢复命令，恢复误操作删除的对象。 恢复命令的执行方式： 命令行：OOPS或U。 工具栏：单击“快速访问”工具栏中的“放弃”按钮。 快捷键：按住<Ctrl>+<Z>。
恢复命令的应用
AutoCAD 2019实用教程
5.3.2 镜像命令
镜像命令是指把选择的对象以一条镜像线为轴作为对称复制。镜像操 作完成后，可以保留原对象，也可以将其删除。 1.执行方式：
命令行：MIRROR（快捷命令：MI） 菜单栏：“修改”→“镜像”。 工具栏：单击“修改”工具栏中的“镜像”按钮。 【课堂实训】已知图（a）所示，要求利用镜像命令做出如图（b）所示 图形。
3. 用矩形框构造选择集：当系统提示：选择对象时，用鼠标输入 矩形框的两个对角点，则框内对象被选中。对角点指定顺序不同，可形 成不同的选择结果。
AutoCAD 2019实用教程
5.2 删除及恢复类命令
删除及恢复类命令主要用于删除图形某部分或对已被删除 的部分进行恢复，本节的学习目标是：掌握对象的删除、恢 复命令。
(a) 旋转前
（b）旋转后
AutoCAD 2019实用教程
5.4.3 缩放命令
缩放对象是将选择的图形对象按给定比例进行缩放变换，缩放对象实 际改变了图形的尺寸。 1.执行方式： 命令行：Scale或SC 菜单栏：“修改”→“缩放”。 工具栏：单击“修改”工具栏中“缩放”按钮。 【课堂实训】用缩放命令将图（a）图编辑成（b）所示图形。
(a) 移动前
（b） 移动后
AutoCAD 2019实用教程
5.4.2 旋转命令

2019CAD中文版建筑制图教程

2019CAD中文版建筑制图教程
二、自动追踪 自动追踪是指AutoCAD从一点开始自动沿某一方向
进行追踪，追踪方向上将显示一条追踪辅助线及光标点 的极坐标值。
执行画线命令后，AutoCAD提示用户指定线段的端 点，方法之一是输入点的坐标值。
默认情况下，绘图窗口的坐标系统是世界坐标系，用 户在屏幕左下角可以看到表示世界坐标系的图标。该坐标 系x轴是水平的，y轴是竖直的，z轴则垂直于屏幕，正方 向指向屏幕外。
当进行二维绘图时，只需在xy平面内指定点的位置。 点位置的坐标表示方式有绝对直角坐标、绝对极坐标、相 对直角坐标和相对极坐标等。绝对坐标值是相对于原点的 坐标值，而相对坐标值则是相对于另一个几何点的坐标值。
按钮。
菜单命令：【菜单浏览器】/【文件】/【另存为】。 命令：SAVEAS。
2019/8/12
AutoCAD 2019中文版建筑制图基础教程
13
§1.3 设置图层
AutoCAD图层是一张张透明的电子图纸，用户把各 种类型的图形元素画在这些电子图纸上，AutoCAD会将 它们叠加在一起显示出来。
5
§1.2AutoCAD基本操作
§1.2.1 调用命令
1. 使用键盘执行命令：命令行中输入命令全称或简称。 方括弧“[ ]”中以“/”隔开的内容表示各个选项。若 要选择某个选项，则需输入圆括号中的字母，可以是大写 形式，也可以是小写形式。 尖括号“”中的内容是当前默认值。
2. 利用鼠标执行命令。 选择一个菜单命令或单击工具栏上的命令按钮，系统就执 行相应的命令。利用 AutoCAD 绘图时，用户多数情况下是 通过鼠标执行命令的。
§1.2.9 设置绘图界限
AutoCAD的绘图空间是无限大的，但用户可以设定 在程序窗口中显示出的绘图区域的大小。绘图时，事先对 绘图区域的大小进行设定将有助于用户了解图形分布的范 围。当然，也可在绘图过程中随时缩放（使用【窗口】按 钮）图形以控制其在屏幕上显示的效果。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在ZWCAD中，透明命令是指在执行其他命令的过程中可以执行的命令。常 使用的透明命令多为修改图形设置的命令、绘图辅助工具命令，例如SNAP、 GRID、ZOOM等命令。
要以透明方式使用命令，应在输入命令之前输入单引号(‘)。命令行中，透 明命令的提示前有一个双折号(>>)。完成透明命令后，将继续执行原命令。
1.1.2 计算机绘图系统的硬件组成
计算机绘图的硬件系统通常是指可以进行计算机绘图作业的独立硬件环境，
主要由主机、输入设备(键盘、鼠标、扫描仪等)、输出设备(显示器、绘图仪、 打印机等)、信息存储设备(主要指外存，如硬盘、软盘、光盘等)以及网络设备、 多媒体设备等组成。
主机图形显示器外存器硬盘单击该按钮将打开“方向 控制”对话框，可以设置 起始角度(0°)的方向
2.1.3 设置图形界限
图形界限就是绘图区域，也称为图限。在中文版ZWCAD 2019中，可以选 择“格式”|“图形界限”命令(LIMITS)来设置图形界限。
在世界坐标系下，图形界限由一对二维点确定，即左下角点和右上角点。 在发出LIMITS命令时，命令提示行将显示如下提示信息：
1.2 AutoCAD 2019的界面组成
AutoCAD 2019为提供了“二维草图与注释”、“三维建模”和“AutoCAD
经典”三种工作空间模式。默认状态下，打开“二维草图与注释”工作空间，
其界面主要由菜单栏、工具栏、工具选项板、绘图窗口、文本窗口与命令行、
状态栏等元素组成。
标题栏
标题栏
菜单栏
1.1.1 计算机绘图的概念
计算机绘图系统由软件系统和硬件系统组成。其中，软件是计算机绘图系 统的核心，而相应的系统硬件设备则为软件的正常运行提供了基础保障和运行 环境。另外，任何功能强大的计算机绘图系统都只是一个辅助工具，系统的运 行离不开系统使用人员的创造性思维活动。因此，使用计算机绘图系统的技术 人员也属于系统组成的一部分，将软件、硬件及人这三者有效地融合在一起， 是发挥计算机绘图系统强大功能的前提。
自动缩放 锁定 清除屏幕
栅格模式 极轴模式 对象追踪 动态输入 模型或图纸空间
注释比例 注释可见性 状态行菜单
1.2.8 AutoCAD 2019的三维 建模界面组成
在AutoCAD 2019中，选择“工具”|“工作空间”|“三维建模”命令，或 在“工作空间”工具栏的下拉列表框中选择“三维建模”选项，都可以快速切 换到“三维建模”工作界面。
1.3 图形文件管理
在AutoCAD中，图形文件管理一般包括创建新文件，打开已有的图形文件， 保存文件，加密文件及关闭图形文件等。 创建新图形文件 打开图形文件 保存图形文件 加密保护绘图数据 关闭图形文件
1.3.1 创建新图形文件
选择“文件”|“新建”命令(NEW)，或在“标准注释”工具栏中单击“新 建”按钮 ，可以创建新图形文件，此时将打开“选择样板”对话框。
2.2.3 使用“命令行”
在ZWCAD 2019中，默认情况下“命令行”是一个可固定的窗口，可以在当 前命令行提示下输入命令、对象参数等内容。对于大多数命令，“命令行”中 可以显示执行完的两条命令提示(也叫命令历史)，而对于一些输出命令，例如 TIME、LIST命令，需要在放大的“命令行”或“ZWCAD文本窗口”中显示。
1.3.2 打开图形文件
选择“文件”|“打开”命令(OPEN)，或在“标准注释”工具栏中单击“打 开”按钮 ，此时将打开“选择文件”对话框。
1.3.3 保存图形文件
在AutoCAD中，可以使用多种方式将所绘图形以文件形式存入磁盘。例如， 可以选择“文件”|“保存”命令(QSAVE)，或在“标准注释”工具栏中单击 “保存”按钮 ，以当前使用的文件名保存图形；也可以选择“文件”|“另存 为”命令(SAVEAS)，将当前图形以新的名称保存。
1.1.4 AutoCAD的基本功能
AutoCAD是由美国Autodesk公司开发的通用计算机辅助绘图与设计软件包， 具有功能强大、易于掌握、使用方便、体系结构开放等特点，能够绘制平面图 形与三维图形、标注图形尺寸、渲染图形以及打印输出图纸，深受广大工程技 术人员的欢迎。AutoCAD自1982年问世以来，已经进行了10余次升级，功能日 趋完善，已成为工程设计领域应用最为广泛的计算机辅助绘图与设计软件之一。 绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形
1.2.2 菜单栏
AutoCAD 2019的菜单栏主要由“文件”、“编辑”、“视图”等菜单组成， 它们几乎包括了AutoCAD中全部的功能和命令。
命令后跟有组合键，表示直接 按组合键即可执行相应命令
命令后跟有快捷键，表示打开 该菜单时，按下快捷键即可执 行相应命令
命令后跟有“ ”，表示该命令 下还有子命令
设置测量单位的当前类型。该 值包括“建筑”、“小数”、“工 程”、“分数”和“科学” 设置线性测量值显示的小数 位数或分数大小
控制插入到当前图形中的块 和图形的测量单位
设置光源强度单位的类型，如 “国际”、“美国”和“常规”。
设置当前角度格式 设置当前角度显示的精度 以顺时针方向计算正的角 度值。默认的正角度方向 是逆时针方向
指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:
2.1.4 自定义工具栏
ZWCAD是一个比较复杂的应用程序，它的工具栏设计的内容很多，通常每 个工具栏都由多个图标按钮组成。为了能够最大限度地使用户在短时间内熟练 使用，ZWCAD提供了一套自定义工具栏命令，从而加快工作流程，还能使屏幕 变得更加整洁，消除了不必要的干扰。 定位工具栏 自定义工具栏
2.2.4 使用“ZWCAD文本窗口”
默认情况下，“ZWCAD文本窗口”处于关闭状态，可以选择“视图”|“显 示”|“文本窗口”命令打开它，也可以按下F2键来显示或隐藏它。在 “ZWCAD文本窗口”中，使用“编辑”菜单中的命令，也可以选择最近使用过 的命令、复制选定的文字等操作。
2.2.5 使用透明命令
1.2.4 工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表示的命令 按钮。在AutoCAD中，系统共提供了二十多个已命名的工具栏。默认情况下， “工作空间”和“标准注释”工具栏处于打开状态。
1.2.5 绘图窗口
在AutoCAD中，绘图窗口是绘图工作区域，所有的绘图结果都反映在这个 窗口中。可以根据需要关闭其周围和里面的各个工具栏，以增大绘图空间。如 果图纸比较大，需要查看未显示部分时，可以单击窗口右边与下边滚动条上的 箭头，或拖动滚动条上的滑块来移动图纸。
2.1.1 设置参数选项
选择“工具”|“选项”命令(OPTIONS)，将打开“选项”对话框。在该对 话框中包含“文件”、“显示”、“打开和保存”、“打印和发布”、“系 统”、“用户系统配置”、“草图”、“三维建模”、“选择”和“配置”10 个选项卡。
2.1.2 设置图形单位
在中文版ZWCAD 2019中，可以选择“格式”|“单位”命令，在打开的 “图形单位”对话框中设置绘图时使用的长度单位、角度单位，以及单位的显 示格式和精度等参数。
1.1 计算机绘图相关知识
计算机绘图作为设计工作的一个重要手段已经被广泛应用于科学研究、电 子、机械、建筑、航天、造船、石油化工、土木工程、冶金、农业气象、纺织、 轻工等领域，并发挥了愈来愈大的作用。 计算机绘图的概念 计算机绘图系统的硬件组成 计算机绘图系统的软件组成 AutoCAD的基本功能
命令呈现灰色，表示该命令在 当前状态下不可使用 命令后跟有“…”，表示执行该 命令可打开一个对话框
1.2.3 “面板”选项板
面板是一种特殊的选项板，用于显示与基于任务的工作空间关联的按钮和 控件，AutoCAD 2019增强了该功能。它包含了9个新的控制台，更易于访问图 层、注解比例、文字、标注、多种箭头、表格、二维导航、对象属性以及块属 性等多种控制，提高工作效率。
2.2.6 使用系统变量
在ZWCAD中，系统变量用于控制某些功能和设计环境、命令的工作方式， 它可以打开或关闭捕捉、栅格或正交等绘图模式，设置默认的填充图案，或存 储当前图形和ZWCAD配置的有关信息。
2.2.7 命令的重复、撤消与重做
1.2.6 命令行与文本窗口
“命令行”窗口位于绘图窗口的底部，用于接收输入的命令，并显示 AutoCAD提示信息。在AutoCAD 2019中，“命令行”窗口可以拖放为浮动窗口 。
1.2.7 状态栏
状态栏用来显示AutoCAD当前的状态，如当前光标的坐标、命令和按钮的 说明等。
坐标
捕捉模式 正交模式 对象捕捉模式 允许/禁止动态 UCS 线宽控制
2.2.1 使用鼠标操作执行命令
在绘图窗口，光标通常显示为“十”字线形式。当光标移至菜单选项、工 具或对话框内时，它会变成一个箭头。无论光标是“十”字线形式还是箭头形 式，当单击或者按动鼠标键时，都会执行相应的命令或动作。
2.2.2 使用键盘输入命令
在ZWCAD 2019中，大部分的绘图、编辑功能都需要通过键盘输入来完成。 通过键盘可以输入命令、系统变量。此外，键盘还是输入文本对象、数值参数、 点的坐标或进行参数选择的唯一方法。
图形输入设备
扫描仪
图形输出设备
计算机主机
软盘
鼠标、键盘
绘图仪、打印机 器
光盘
1.1.3 计算机绘图系统的软件组成
在计算机绘图系统中，软件配置的高低决定着整个计算机绘图系统的性能 优劣，是计算机绘图系统的核心。计算机绘图系统的软件可分为3个层次，即 系统软件、支撑软件和应用软件。 系统软件 支撑软件 应用软件
2.2 使用命令与系统变量
在ZWCAD中，菜单命令、工具按钮、命令和系统变量大都是相互对应的。 可以选择某一菜单命令，或单击某个工具按钮，或在命令行中输入命令和系统 变量来执行相应命令。可以说，命令是ZWCAD绘制与编辑图形的核心。 使用鼠标操作执行命令 使用键盘输入命令 使用“命令行” 使用“ZWCAD文本窗口” 使用透明命令 使用系统变量 命令的重复、撤消与重做
