AutoCAD2008中文版实用教程第2章

AutoCAD2008中文版实用教程第2章
第2章 AutoCAD 操作基础
2.1 鼠标的操作 2.2 文件的操作 2.3 命令的使用 2.4 图形的显示控制 2.5 基本绘图环境的设置 2.6 认识AutoCAD 2008的工作空间
2.1 鼠标的操作
1．指向 2．单击左键图 3．双击左键 4．单击右键 5．中间滚轮
2.2 文件的操作
•2.2.1 创建新图形文件 •2.2.2 打开图形文件 •2.2.3 保存图形文件 •2.2.4 加密文件
• 2.5.4设置系统选项
2.6 认识AutoCAD 2008的工作空间
2.6.1 选择工作空间
1、二维草图与注释空间 2、三维建模空间
3、AutoCAD经典空间
2.6.2 设置工作空间
2.6.3 保存工作空间
2.3 命令的使用2.3源自1命令的输入1、键盘输入 2、菜单栏输入 3、工具栏输入 4、鼠标右键动态输入 5、常用功能键功能
F1：获得在线帮助。 F2：切换文本窗口和绘图区窗口。 F3：对象捕捉模式。 F5：切换正等轴测平面。 F6：动态用户坐标系。F7：栅格显示方式。 F8：正交方式。 F9：捕捉。 F10：极轴追踪。 F11：对象捕捉追踪。
2.3.2 命令的使用 1．结束命令 2．终止命令 3．重复命令 4．撤消前面所进行的命令 5．重做 6．透明命令
2.4 图形的显示控制
2.4.1绘图区域缩放（ZOOM） 2.4.2平移（PAN） 2.4.3鼠标滚轮缩放和平移
2.5 基本绘图环境的设置
2.5.1 设置图形单位和精度
• 2.5.2 设置绘图界限 • 2.5.3 设置工具栏

最新AutoCAD2008培训教程

最新AutoCAD2008培训教程

命令: _erase
选择对象:
//在绘图区选择需要删除的对象（构造删除对象集）
选择对象:
//按Enter键完成对象，并同时完成对象删除
2.2.8.拉伸图形
“拉伸”命令可以拉伸对象中选定的部分，没有选定的部分保持不 变。在执行“拉伸”命令时，图形选择窗口外的部分不会有任何改变， 图形选择窗口内的部分会随图形选择窗口的移动而移动，但也不会有形 状的改变，只有与图形选择窗口相交的部分会被拉伸。选择“修 改”→“拉伸”命令，或单击“拉伸”按钮，或在命令行中输入 STRETCH来执行该命令。
命令:_donut
指定圆环的内径 <0.5000>: 50
//输入圆环的内径值
指定圆环的外径 <1.0000>: 80
//输入圆环的外径值
指定圆环的中心点或 <退出>:
//拾取圆环的中心点或输入坐标
指定圆环的中心点或 <退出>:
//可连续绘制该尺寸的圆环，通过选择不同的中心点，若不绘制，按Enter键，完成绘制
2.2.6.阵列图形
绘制多个在X轴或在Y轴上等间距分布，或者围绕一个中心旋转的图 形时，可以执行阵列命令。选择“修改”→“阵列”命令，或在“修改” 工具栏中单击“阵列”按钮，或在命令行中输入ARRAY来执行该命令。
矩形阵列
环形阵列
2.2.7.删除图形
选择“修改”→“删除”命令，或单击“删除”按钮，或在命令行 中输入ERASE来执行删除命令。
命令: _move
选择对象:
//选择需要移动的对象
选择对象:
//按Enter键，完成选择
指定基点或 [位移(D)] <位移>://输入绝对坐标或者绘图区拾取点作为基点

AutoCAD2008使用教程课件

AutoCAD2008使用教程课件
• 访问方法
➢下拉菜单：【绘图(D)】【椭圆(E)】 ➢工具栏：【绘图】【椭圆】图标 ➢命令行：ELLIPSE
• 说明及举例
提示：指定椭圆的轴端点或 [圆弧(A)/中心点(C)]：
① 指定椭圆的轴端点
根据椭圆一根轴上的两个端点以及另一轴的半长 绘制椭圆
根据椭圆长轴的两个端点以及转角绘制椭圆
② 中心点(C)选项 ③ Arc选项
• 说明及举例
注意: 不能对STANDARD样式和在图形中已经被使用过的多线样式进行修改。
2.15 绘制修订云线（REVCLOUD命令 ）
• 功能
在检查或用红线圈阅图形时，可使用修订云线亮显标记处。
• 访问方法
➢下拉菜单：【绘图(D)】【修订云线(V) 】 ➢工具栏：【绘图】【修订云线】图标 ➢命令行：REVCLOUD
1.5 数据的输入
• 点的输入方法
➢标点设备 ➢捕捉特征点 ➢输入点的坐标
•绝对坐标：x,y •相对坐标：＠x,y •极坐标：＠距离＜角度 •在指定的方向上通过给定距离确定点
1.6 图形屏幕的重新生成与刷新
• 有关命令
➢REDRAW ➢REGEN ➢REDRAWALL ➢REGENALL ➢REGENAUTO
2.3 绘制射线（RAY命令）
• 功能
以给定点为起点，绘制一条或多条单方向无限延长的射线
• 访问方法
➢下拉菜单：【绘图(D)】【射线(L)】 ➢命令行：RAY
• 说明及举例
2.4 绘制构造线（XLINE命令 ）
• 功能
绘制一组从一个指定点开始向两端无限延伸的直线。
• 访问方法
➢下拉菜单：【绘图(D)】【构造线(T)】 ➢工具栏：【绘图】【构造线】图标 ➢命令行：XLINE

AUTOCAD2008教程

AUTOCAD2008教程

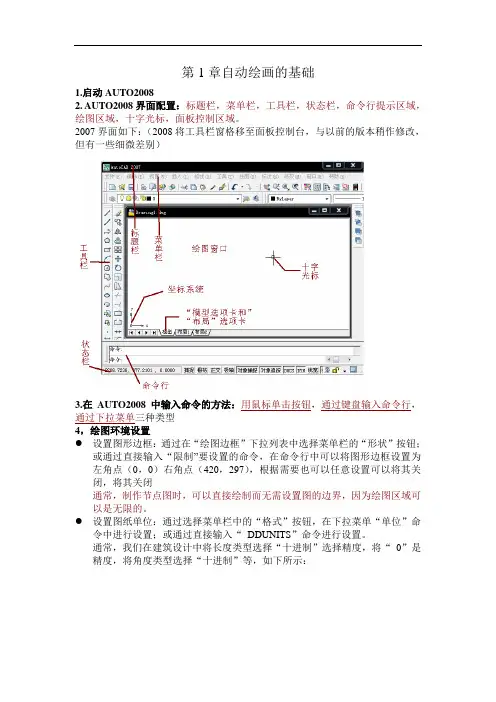

第1章自动绘画的基础1.启动AUTO20082. AUTO2008界面配置：标题栏，菜单栏，工具栏，状态栏，命令行提示区域，绘图区域，十字光标，面板控制区域。

2007界面如下：（2008将工具栏窗格移至面板控制台，与以前的版本稍作修改，但有一些细微差别）3.在AUTO2008中输入命令的方法：用鼠标单击按钮，通过键盘输入命令行，通过下拉菜单三种类型4，绘图环境设置●设置图形边框：通过在“绘图边框”下拉列表中选择菜单栏的“形状”按钮；或通过直接输入“限制”要设置的命令，在命令行中可以将图形边框设置为左角点（0，0）右角点（420，297），根据需要也可以任意设置可以将其关闭，将其关闭通常，制作节点图时，可以直接绘制而无需设置图的边界，因为绘图区域可以是无限的。

●设置图纸单位：通过选择菜单栏中的“格式”按钮，在下拉菜单“单位”命令中进行设置；或通过直接输入“DDUNITS”命令进行设置。

通常，我们在建筑设计中将长度类型选择“十进制”选择精度，将“0”是精度，将角度类型选择“十进制”等，如下所示：5-管理图形文件新增，未锁定，已保存等。

不要说太多经验：经常保存文件，以防止计算机因突然断电而丢失文件6。

2D显示播放●放大：在“放大”命令中间选择“查看”，或键入“放大””命令测量模式：全屏缩放，范围缩放，前视图，相对缩放，窗口缩放，实时缩放，可根据位置选择六种类型。

通常情况下，我们可以使用鼠标的中间滚动按钮直接放大。

●平移：在菜单“平移”命令或直接输入“平移”命令中选择“查看”，然后按Enter。

我在这里不多说通常，我们只能按住鼠标中键并四处移动。

7.状态栏的额外费用●快照和网络设置：您可以在任何工具栏上单击鼠标右键以从“捕获对象”命令快捷菜单中进行选择，该工具栏将弹出，如下图所示：单击工具栏上的选项以继续进行拍摄模式。

您可以在状态栏中的“捕获对象”上单击鼠标右键，将出现一个对话框，如下图所示；在下图中进行相应的设置以进行相应的捕获情况。

计算机辅助设计AutoCAD 2008中文版基础教程第1章 AutoCAD用户界面及基本操作

计算机辅助设计AutoCAD 2008中文版基础教程第1章 AutoCAD用户界面及基本操作
命令: _erase 选择对象: //单击F点，如图1-8左图所示
指定对角点: 找到 4 个 //向右下方移动光 标，出现一个实线矩形窗口 //在G点处单击一点，矩形窗口内的 对象被选中，被选对象变为虚线 选择对象: //按 Enter 键删除对象 命令:ERASE //按 Enter 键重复命令 选择对象: //单击H点 指定对角点: 找到 2个 //向左下方移动光标，出现一个虚 线矩形窗口 //在I点处单击一点，矩形窗口内及 与该窗口相交的所有对象都被选中 选择对象: //按 Enter 键删除圆和直线
结果如图1-5所示。
（9）打开程序窗口上部的下拉列表，选择 “AutoCAD经典”选项，进入“AutoCAD 经 典”工 作空间，观察程序界面的变化。再选 择【二 维草图与注释】选项，又返回“二维 草图与 注释”工作空间。 (10) 单击程序窗口右边【面板】上的 按钮， 光标变成手的状 。按住鼠标左键向右拖动 光标，直至图形不可见为止，按 Esc 键或 Enter 键图1-2所示。
图1-1 【选择样板】对话框
图1-2
画折线
（5）按Enter键重复画线命令，画线段BC，如图 1-3所示。 （6）单击程序窗口上部的 按钮，线段BC消失， 再单击该按钮，连续折线也消失。单击 按 钮，连续折线又显示出来，继续单击该按 钮，线段BC也显示出来。
（7）输入画圆命令全称CIRCLE或简称C， AutoCAD提示：
结果如图1-8右图所示。
图1-7 缩小图形
图1-8 删除对象
1.１.2 工作空间
工作空间是AutoCAD用户界面中包含的工 具栏、面板及选项板等元素的组合。当用户 绘制二维或三维图形时，就切换到相应的工 作空间，此时，AutoCAD仅显示出与绘图任务 密切相关的工具栏及面板等，而隐藏一些不 必要的界面元素。

AutoCAD2008基础教程第一章

AutoCAD2008基础教程第一章


图1-7 工作空间工具栏的 “二维草图与注释”选项
图1-8“二维草图与注释”工作空间
1.2AutoCAD 2008的工作界面
AutoCAD 2008经典工作界面介绍
绘 图 工 具 栏
工作空 间工具 栏
标 题 栏
菜 单 栏
标准 工具 栏
图层 工具 栏
特性 工具 栏
样式 工具 栏
修 改 工 具 栏
第一章AutoCAD 2008 绘图基础
1.2 AutoCAD 2008的工作界面
1.2.2 1.2.4 1.2.1 1.2.3· 菜单栏 · · · 标题栏 绘图区 工具栏 1.2.5 · 命令窗口 1.2.6 · 状态栏
1.2AutoCAD 2008的工作界面
选择AutoCAD 2008的工作空间可以通过下列两种方法。 菜单栏：“工具”→“工作界面”。 工具栏：“工作空间”工具栏。
执行上述命令后，若用户对图形所做的修改尚未保存，
则会出现系统警告信息框。单击“是”铵钮，系统将 保存文件，然后退出；单击“否”按钮，系统将放弃 从上一次存盘到目前为止对图形所做的修改,然后退出； 单击“取消”按钮，将返回到AutoCAD 2008绘图环境。 若用户在退出AutoCAD 2008中文版以前对图形所做的 修改已经保存，则不会出现警告信息框而直接退出。
1.1安装、启动和退出AutoCAD 2008
1.1.2 安装 在CD-ROM驱动器中放入《AutoCAD 2008 》的安装盘,安
装程序自动运行后会显示安装界面，点击【安装软件】， 如果没有自动运行的话，请在安装盘所在的驱动器双击安 装程序Autorun.exe运行。或者打开软件包文件，点击图1-1 所示的【Setup.exe】图标，进入设置初始化，弹出如图1-2 所示的信息框。

AutoCAD 2008 标准教程(第1章)

AutoCAD 2008 标准教程(第1章)

AutoCAD的开发定制功能（续） 的开发定制功能（ 的开发定制功能
为充分体现软件的易学易用的特点，界面增加 了工具选项板、状态栏托盘图标、工具面板等 功能。工具选项板可以更加方便的使用标准或 用户创建的专业图库中的图形块以及国家标准 的填充图案，状态栏托盘图标可以说是最具革 命性的功能，它提供了对通信、外部参照、 CAD标准、数字签名的即时气泡通知支持，是 AutoCAD 协同设计理念的最有力地工具。联 机设计中心将互联网上无穷尽的设计资源方便 的为用户所用
提供了绘制各种二维图形的工具，并可以根据所绘 制的图形进行测量和标注尺寸 具备对图形进行修改、删除、移动、旋转、复制、 偏移、修剪、圆角等多种强大的编辑功能 缩放、平移等动态观察功能，并具有透视、投影、 轴测图、着色等多种图形显示方式 提供栅格、正交、极轴、对象捕捉及追踪等多种精 确绘图辅助工具 提供块及属性等功能提高绘图效率，对于经常使用 到的一些图形对象组可以定义成块并且附加上从属 于它的文字信息，需要的时候可反复插入到图形中， 甚至可以仅仅修改块的定义便可以批量修改插入进 来的多个相同块
何谓CAD 何谓
CAD的含义 计算机辅助设计 (Computer Aided Design) CAD并不是指一个CAD软件，更不是指AutoCAD， 而泛指一种使用计算机进行辅助设计的技术 常用的CAD软件 机械类：UG、Pro/E、Inventor、MDT、 Solidworks、SolidEdge、AutoCAD等 建筑类：Revit、ADT、ABD、天正、中望、园 方、AutoCAD等
Байду номын сангаас
1.2
AutoCAD的功用 的功用
一般意义上讲，AutoCAD是一个用于工程设 计的软件 广泛应用于机械、电子、土木、建筑、航空、 航天、轻工、纺织等专业 业界应用最广泛，功能最强大的通用型辅助 设计绘图软件 主要用于二维绘图，也具备有限的三维建模 能力

第一章AutoCAD2008的入门

第一章AutoCAD2008的入门

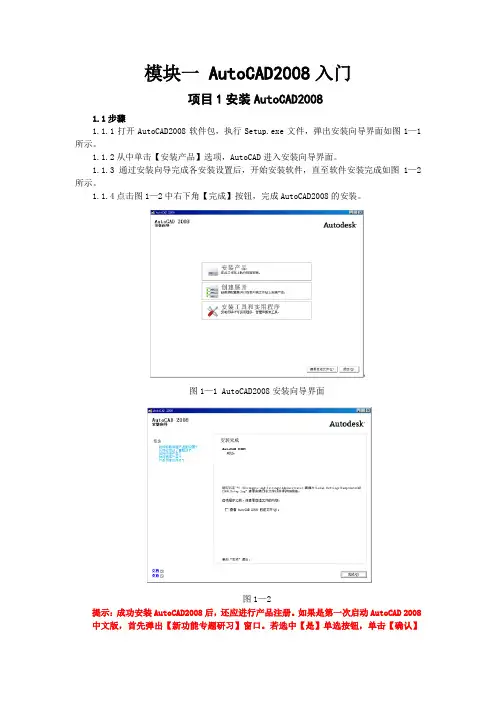

模块一 AutoCAD2008入门项目1安装AutoCAD20081.1步骤1.1.1打开AutoCAD2008软件包，执行Setup.exe文件，弹出安装向导界面如图1—1所示。

1.1.2从中单击【安装产品】选项，AutoCAD进入安装向导界面。

1.1.3通过安装向导完成各安装设置后，开始安装软件，直至软件安装完成如图1—2所示。

1.1.4点击图1—2中右下角【完成】按钮，完成AutoCAD2008的安装。

图1—1 AutoCAD2008安装向导界面图1—2提示：成功安装AutoCAD2008后，还应进行产品注册。

如果是第一次启动AutoCAD 2008中文版，首先弹出【新功能专题研习】窗口。

若选中【是】单选按钮，单击【确认】按钮，用户则可以查看AutoCAD 2008的新功能介绍；若选中【以后再说】单选按钮，则直接进人AutoCAD2008绘图工作界面，下次启动时，还将打开该窗口；若选中【不，不再显示此消息】单选按钮，则直接进入AutoCAD 2008绘图工作界面；且以后再启动时，将不再打开该窗口。

项目2启动和退出AutoCAD20081.2启动与退出1.2.1启动AutoCAD2008AutoCAD的启动有如下几种方式。

（1）双击桌面快捷图标。

AutoCAD 2008安装完成以后，系统自动在Windows桌面上产生AutoCAD2008的快捷图标。

双击桌面上的快捷图标，即可启动AutoCAD2008。

（2）【开始】菜单选择。

将AutoCAD2008安装完成后，执行【开始】|【程序】|【Autodesk】|【AutoCAD 2008-Simplifide Chinese】 |【AutoCAD 2008】命令即可启动AutoCAD2008。

（3）通过快速启动区。

在安装软件过程中，软件会提示用户是否需要创建快速启动方式，任务栏中的快速启动区就会有AutoCAD2008的图标，单击该图标即可启动AutoCAD 2008。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

面板快捷菜单
如需隐藏面板，可单击面板窗口左上角的 按钮。隐藏 面板后，面板将收缩为一个控制条。以后要显示面板，只需 将光标移至该控制条所在区域即可。
光标移至此处， 面板自动展开
单击此按钮， 面板自动收缩 为面板控制条
单击此按钮，面板将由隐藏 状态重新切换到固定状态
收缩面板后的面板控制条
在某些控制面板上，单击控制面板图标（如“图层”图 标 ）将打开包含其他工具的滑出面板。再次单击控制面 板图标，已打开的滑出面板将自动关闭。对于其他一些控 制面板（如“多重引线” ），单击其控制面板图标可打 开与其关联的工具选项板组 。
1.3 手工画图和使用AutoCAD
画图比较
为了帮助读者更快地掌握使用AutoCAD画图的要领，下面 结合手工画图来讲一讲两者之间的相同点和不同之处。
国家对制图的一些基本要求 手工画图与使用AutoCAD画图方法探讨
1.3.1
国家对制图的一些基本要求
无论是绘制机械图形还是建筑图形，国家对制图都有具体 的要求，具体包括：
使用AutoCAD画图时，图纸可以看作无
穷大，因此，都是以真实尺寸画图的。 也就是说省去了比例变换的麻烦。
与手工画图相比，我们虽然在画图时省
去了比例变换的麻烦，但另一个问题又 来了。那就是，如何确定文字、尺寸标 注、图框和标题栏的尺寸。为此，我们 可以使用如下两种方法：
详见书中图示
在模型空间绘制图 框、标题栏、图形 并标注尺寸，然后 输出图纸
使用规定的图纸幅面：国
标规定，画图时可使用 A0、A1、A2、A3、A4 等5种幅面的图纸
使用规定的图纸格式：必须按规定用粗实线绘制图框，并绘
制标题栏。其中，图框的位置（即图框距图纸边缘的距离） 和标题栏的位置又分两种情况，一是留有装订边，一是不留 装订边。其中，B和L分别为图纸的宽和长，a、c、e分别为 图框距图纸边缘的距离。
工具栏有两种状态：一种是固定状态，此时工具栏位于屏 幕绘图区的左侧、右侧或上方；一种是浮动状态，此时可将 工具栏移至任意位置。当工具栏处于浮动状态时，用户还可 通过单击其边界并且拖动改变其形状。
单击此处并拖动 可将工具栏调整 为浮动状态 在工具栏边界单 击并拖动，可以 调整工具栏形状
在工具栏标题行 双击，可使工具 栏由浮动状态转 换为固定状态
在模型空间绘制图形并 标注尺寸，在布局空间 绘制图框和标题栏，然 后输出图纸
使用AutoCAD画图的两种方式
1.4 AutoCAD快速入门——绘制锥形插销草图
在我们初步熟悉了 AutoCAD的绘图环境，并 大致了解了使用AutoCAD 画图方法之后，下面来绘 制图右图所示异型扳手。 其中，图纸的幅面为A4。 通过这个实例，大家可以全面体验使用AutoCAD画图的 一般过程，从而为后面学习打下坚实的基础。
1.2.7
命令行与文本窗口
命令行是供用户通过键盘输入命令及参数的地方，它位于 图形窗口的下方，可通过鼠标拖动上边界线来放大或缩小它。
文本窗口是记录曾经执行的AutoCAD命令的窗口，它是放 大的命令行窗口。可通过按【F2】键、选择【视图】>【显示】 >【文本窗口】菜单，或者在命令行中输入TEXTSCR命令来 打开它 。
标题栏 绘图窗口
菜单栏
工具栏
状态栏
文本窗口
面板
命令行
AutoCAD 2008的操作界面
标题栏 菜单栏 “工作空间” 工具栏 十字光标 绘图窗口 面板 工具栏
坐标系指示 文本窗口 及命令行 状态栏
“模型”选项卡和 “布局”选项卡 状态行菜单
工具栏/窗口位置锁定
1.2.1 标题栏
自动隐藏面板图标，单击它 可使面板自动收缩为面板控 制条。以后当光标移至面板 控制条后，面板会自动显示 关闭面板图标 面板移动控制条，双击它或 单击并拖动它，可使面板由 固定状态切换工具列表， 从中可选择其他工具
控制面板
要隐藏某个控制面板， 可以在该控制面板所在区 域单击鼠标右键，然后从 弹出的快捷菜单中选择 【隐藏】。 另外，选择【控制台】 菜单下的某个面板名也可 显示或隐藏某个控制面板。
双击此处可以使工具选 项板变为固定状态，使 其停留在屏幕的右侧
单击此处并拖动可以移 动工具选项板的位置 单击此按钮可以使工具选项板 呈隐藏状态，即收缩为一个垂 直条。只有当光标移至该垂直 条时，选项板才会展开，从而 扩大绘图区显示区域
按【Ctrl+3】快捷键 或者单击“标准” 工具栏中的“工具 选项板”按钮 ，均 可打开或隐藏工具 选 项 板
1.2.6 绘图区
绘图区是用户绘图的工作区域。除图形外，在绘图窗口还 显示了当前使用的坐标系图标，它反映了当前坐标系的原点 和X、Y、Z轴正向。
显示 在 屏 幕左 下 角的WCS图标 显示在屏幕其他 位置的 WCS 图标 UCS图标
在绘图区的下方，单击“模型”或“布局”选项卡，可 以在模型空间或图纸空间之间切换。通常情况下，用户总 是先在模型空间中绘制图形，绘图结束后再转至图纸空间 安排图纸输出布局并输出图形。
AutoCAD 2008的菜单栏由【文件】、【编辑】、【视 图】等菜单项组成。单击主菜单项，可弹出相应的子菜单 （又称下拉菜单） 。
按【Alt+主菜单快捷键】 （如“视图”后面的 “V”），可打开主菜单项 对应的下拉菜单 每个菜单名后的括弧中都有一个 快捷键，表示打开下拉菜单后， 直接按该快捷键即可执行菜单命 令。若菜单名右侧带有组合键 （【Ctrl+字母】），表示无须 打开主菜单，直接按组合键即可 执行菜单命令。
菜单名后跟有“ ”符 号，表示该菜单下还有 子菜单
菜单名后跟有“…”符 号，表示单击该菜单 名将打开一个对话框
菜单名呈灰色，表 示在当前状态该命 令不可用
除菜单栏外，在绘图区域、工具栏、面板、工具选项板、 状态栏、模型与布局选项卡等位置单击鼠标右键，还将弹 出相应的快捷菜单。该菜单中的菜单项与AutoCAD当前状 态相关，使用它们可以快速完成某些操作 。
掌握保存、关闭和打开图形文件的方法
本章学习要点
学习AutoCAD的方法 熟悉AutoCAD 2008操作界面 手工画图和使用AutoCAD画图比较
1.1
学习AutoCAD的方法
学习AutoCAD就是学习绘图命令。 学会观察命令行中的提示。
学会使用AutoCAD的帮助功能。按【F1】键，
留装订边的图框格式
不留装订边的图框格式
图纸幅面及周边尺寸
绘制标题栏：标题栏的位置应位于图纸下方或右下角，其
常用格式主要有两种，一种是国标规定的标题栏；一种是 学校制图作业使用的标题栏 。
国标标题栏格式
制图作业使用的标题栏格式
使用规定的缩放比例：画图时应尽量使用1︰1按实物大小
画图。需要按比例画图时，应尽可能使用10︰1、5︰1、2 ︰1、100︰1、50︰1、20︰1或1︰2、1︰5、1︰10、1︰ 20、1︰50、1︰100等比例缩放图形。
单击控制面板图 标扩展控制面板
1.2.5
工具选项板
工具选项板中保存了一组标准图块、图案和命令工具。要打 开工具选项板，可选择“工具”>“选项板” > “工具选项板”菜 单。 单击此按钮可以
要使用工具选项板中的符 号，应首先在工具选项板 中单击选取图案或符号， 然后在绘图区单击或拖动 单击选项卡名称，可以 在各选项板之间切换 关闭工具选项板
工作空 间下拉 列表
“工作空 间设置” 按钮
打开或关闭 正交模式
AutoCAD经典画面
工作空间下拉列表
1.2.10
设置个性化绘图界面
要重新设置工作空间,可选择【工具】>【选项】菜单，打 开“选项”对话框，单击“显示”选项卡。然后单击“窗口元 素”区域内的按钮，打开“图形窗口颜色”对话框，在“颜色” 下拉列表框中选择“白”。最后单击应用并关闭按钮即可。
1.2.8
状态栏
状态栏位于用户界面的最下面，主要用于显示当前光标的位 置，并包含了一组捕捉、栅格、正交、极轴、对象捕捉、对象 追踪等开关 。
打开或关 闭栅格
打开或关闭 极轴追踪
打开或关闭 对象追踪
打开或关闭 动态输入
选择模型或 图纸空间
工具栏/窗口 位置锁定状况
光标当 前位置
打开或关 闭捕捉
打开或关闭 正交模式
AutoCAD就会显示该命令的具体定义和操作过程等内 容。
多进行上机操作，在实践中快速掌握各种命令的用法。 掌握一些快捷键的用法。 尽量掌握每个命令的英文全称或缩写。
1.2
熟悉AutoCAD 2008操作界面
安装好AutoCAD后，双击桌面上的AutoCAD 2008快 捷图标 ,即可启动AutoCAD 2008，其操作界面由以下 几部分组成。
教学目标
通过本章的学习，读者应了解AutoCAD 2008功能，熟 悉AutoCAD 2008操作界面的组成元素，熟练手工画图和 使用AutoCAD画图的区别 。
教学重点与难点
熟悉AutoCAD 2008操作界面 熟悉国家对制图的一些基本要求 掌握使用AutoCAD 2008画图的步骤 掌握新建图形文件的方法 掌握使用AutoCAD画图时的比例与单位的设置 掌握如何规划与创建图层 掌握调整线型比例因子改变非连续线型外观的方法 掌握打印出图的方法
打开或关闭 对象捕捉
打开或关闭 动态UCS
显示或隐 藏线宽
设置注 释比例
清除 屏幕
1.2.9
工作空间
工作空间就是一种自定义工作环境。用户在利用AutoCAD 绘制平面图形、三维图形时需要打开不同的工具栏、选项板和 菜单，用户可根据需要设置自己的工作空间，AutoCAD 2008 为用户提供了“AutoCAD经典” 、 “二维草图与注释”和 “三维建模”三种工作空间模式。
