史上超经典AutoCAD教程-1

  • 格式：ppt
  • 大小：312.50 KB
  • 文档页数：25

下载文档原格式

  / 25

合集下载

CAD学习教程第1章

CAD学习教程第1章

第1章 AutoCAD 2004简介AutoCAD 2004中文版是AutoDesk 公司发行的AutoCAD 的最新版本。

为了保持软件的兼容性，AutoDesk 公司不仅保留了以前版本的诸多优点，如操作方便、绘图快捷等，同时在易用性和提高工作效率方面增加了许多新的功能和特性。

本章主要介绍了总体概况以及如何管理图形文件、图形显示控制方面的知识。

1.1 总体介绍1.1.1 运行环境从AutoCAD R14开始，AutoDesk 公司对软件每升级一次，对硬件的要求也随之升高。

1. 硬件要求CPU ：PIII500（最低），推荐PIII800以上；RAM ：128MB （最低），推荐256MB 以上；显卡：1024×768真彩；显示器：1024×768真彩的VGA ；硬盘：300MB 的空余空间，至少64MB 的交换空间。

此外，还应有定点设备（如鼠标器或数字化仪）、光驱（用于安装AutoCAD 2004中文版）、打印机或绘图仪（用于图形的输出）、调制解调器（或其他设备，用于连接互1、 图形文件管理2、图形显示控制方法灵活运用各种图形显示控制方法讲授2学时联网，非必需设备）等。

2. 软件要求AutoCAD 2004中文版运行于NT架构的Windows操作系统，如Windows 2000 系列，Windows NT &SP6，Windows XP系列等。

如果要使用互联网，应具备相应的网络环境。

AutoCAD 2004中文版的安装，要求操作系统使用Microsoft Internet Explorer 6.0的浏览器。

其中Windows XP 是内嵌的，Windows 2000默认的是5.0，可以免费升级到6.0。

提示、注意、技巧：此要求不需要很高的水平，有一定的了解即可。

1．1．2 安装AutoCAD 2004中文版的安装较为简单，按照软件的提示操作即可。

因为有很多这方面的介绍，本书将略过这方面的介绍。

AutoCAD经典教程

AutoCAD经典教程
一组数字反映当前光标的坐标，其余按钮从左到右分别表示当
前是否启用了捕捉模式、栅格显示、正交模式、极轴追踪、对 象捕捉、对象捕捉追踪、动态UCS、动态输入等功能以及是否 显示线宽、当前的绘图空间等信息。
9. 模型/布局选项卡 模型/布局选项卡用于实现模型空间 与图纸空间的切换。 10. 滚动条 利用水平和垂直滚动条，可以使图 纸沿水平或垂直方向移动，即平移 绘图窗口中显示的内容。 11. 菜单浏览器
在命令的执行过程中，用户可以通过按Esc键；或右击，从弹出 的快捷菜单中选择“取消”命令的方式终止AutoCAD命令的执 行。
2.3.2 透明命令
透明命令是指当执行AutoCAD的命令过程中可以执行的某 些命令。
当在绘图过程中需要透明执行某一命令时，可直接选择对应 的菜单命令或单击工具栏上的对应按钮，而后根据提示执行 对应的操作。透明命令执行完毕后，AutoCAD会返回到执 行透明命令之前的提示，即继续执行对应的操作。
打开的文件并打开它。
2.4.3 保存图形
1. 用QSAVE命令保存图形
单击“标准”工具栏上的
(保存)按钮，或选择“文
件”|“保存”命令，即执行QSAVE命令，如果当前图形没有
命名保存过，AutoCAD会弹出“图形另存为”对话框。通
过该对话框指定文件的保存位置及名称后，单击“保存”按
钮，即可实现保存。
通过此对话框选择对应的样板后(初学者一般选择样板文件 即可)，单击“打开”按钮，就会以对应的样板为模板建立 一新图形。
2.4.2 打开图形
单击“标准”工具栏上的
(打开)按钮，或选择“文
件”|“打开”命令，即执行OPEN命令，AutoCAD弹出与前
面的图类似的“选择文件”对话框，可通过此对话框确定要

AutoCAD 2019应用教程 第1章 AutoCAD 2019入门

AutoCAD 2019应用教程 第1章 AutoCAD 2019入门
新建文件。 打开文件。 保存文件。 关闭文件。
AutoCAD 2019实用教程
1.2.1 新建文件
1.执行方式 命令行：NEW或QNEW。 菜单栏：“文件”→“新建”或“主菜单”→“新建”。 工具栏：“标准”→“新建”或“快速访问”→“新建”。 快捷键：Ctrl+N。 2.操作步骤
2. AutoCAD 2019的界面组成介绍 启动AutoCAD 2019中文版以后，它的操作界面如图1-1所示。这是AutoCAD 2019出现的新界 面风格。与其它的Windows应用程序相似，界面主要由标题栏、菜单栏、功能区、绘图区、 命令窗口和状态栏等组成。如果是第一次启动AutoCAD 2019中文版，界面可能与此稍有不 同，但结构是一样的。
AutoCAD 2019实用教程
（2）下拉菜单栏 AutoCAD 2019的菜单栏主要由“文件”、“编辑”、“视图”等菜单组 成，它们几乎包括了AutoCAD中全部的功能和命令。 默认的情况下有12 个菜单项目，它有4种类型： ①普通菜单：单击该菜单中的某一项将直接执行相应的命令； ②级联菜单：菜单的后面有向右的黑三角的即为该类型，鼠标在此菜单 上时将弹出 下一级菜单； ③对话框：菜单的后面有省略号的即为该类型，单击该菜单将弹出一个 对话框； ④开关：表示某一选项被选中或取消选中。
AutoCAD 2019实用教程
1.2.4 关闭文件
1. 执行方式 命令行：QUIT或EXIT。 菜单栏：“文件”→“退出”。 直接单击AutoCAD主窗口右上角的按钮 2.
AutoCAD 2019实用教程
（1）标题栏 在AutoCAD 2019中文版绘图窗口的最上端是标题栏。在标题栏中，显示了系统当前正在运 行的应用程序（AutoCAD 2019）和用户正在使用的图形文件。用户第一次启动AutoCAD时， 在AutoCAD 2019绘图窗口的标题栏中，将显示AutoCAD 2019在启动时创建并打开的图形文 件的名称Drawing1.dwg。

AutoCAD绘图教程第1章 AutoCAD基本知识

AutoCAD绘图教程第1章 AutoCAD基本知识
8
第１章 AutoCAD的基本知识
图1.2 立体图形
9
第１章 AutoCAD的基本知识
1.2.2 图形的尺寸标注功能
图形尺寸反映图形所对应实体的真实大小。给图形标 注尺寸，是绘图过程中不可缺少的环节。尺寸标注对象可以 是二维图形，也可以是三维图形。
AutoCAD包含一套完整的尺寸标注和尺寸编辑命令， 利用这些命令可以给图形标注满足工程实际需要的尺寸。
为了表达简洁，本书特别约定：书中命令后的斜向箭头 “↙”代表键盘操作按“Enter”键，命令操作说明中简称 “回车”。
5
第１章 AutoCAD的基本知识
1.2 AutoCAD的基本功能
1.2.1 图形的绘制与编辑功能
1. 二维图形绘制 AutoCAD拥有丰富的绘图命令，可以绘制直线、圆弧、 圆、矩形、正多边形、椭圆等基本图线或图形，同时还拥有 强大的修改命令。二者结合使用，可以绘制出各类复杂的二 维图形，如图1.1所示。
28
第１章 AutoCAD的基本知识 2．工具栏的移动 默认状态下，所有工具栏都是浮动显示的，可将光标放 在工具栏的边缘或标题栏上，按住鼠标左键，拖动鼠标将工 具栏移动到适当的位置。
29
第１章 AutoCAD的基本知识
1.4.4 绘图区
绘图区是指在标题栏下方的大片空白区域(默认用户界 面下是黑色)。
6
第１章 AutoCAD的基本知识
图1.1 平面图形
7
第１章 AutoCAD的基本知识 2. 基本三维设计 使用AutoCAD，通过拉伸、旋转，设置标高、厚度等 操作，可以方便地将二维图形转换为三维立体图形。使用下 拉菜单“绘图”→“建模”命令中的子命令，可以很方便地 绘制长方体、圆锥体、球体、圆柱体等基本实体以及三维网 格、旋转网格等曲面模型；同样结合相关修改命令，可以绘 制出各种复杂的三维立体图形，如图1.2所示。

完整版CAD经典教程

完整版CAD经典教程
4
1.1.3 绘制三维图形
在AutoCAD 中，不仅可以将一些平面图形通过拉伸、设置标 高和厚度转换为三维图形，还可以使用“绘图” >“曲面”菜单中 的菜单项绘制三维曲面、三维网格、旋转曲面等曲面，以及使用 “绘图”>“实体”菜单中的菜单项绘制圆柱体、球体、长方体等 基本实体。如果再借助于“修改”菜单中的有关工具，就可以绘 制出各种复杂的三维图形，如图 1-3 所示。
23
24
工具栏有两种状态：一种是固定状态，此时工具栏将位于屏幕 绘图区的左侧、右侧或上方；一种是浮动状态，此时可将工具栏移至任 意位置。当工具栏处于浮动状态时，用户还可通过单击其边界并且拖动 改变其形状。如果某个工具的右下角带有一个三角符号，表明该工具为 带有附加工具的随位工具，如图1-11 所示。
7
1.1.5 渲染图形
在AutoCAD 中，不仅可以使用“视图” >“着色”菜单中的菜单项 对图形进行简单地着色处理，还可以使用“视图” >“渲染”菜单中的 菜单项为图形指定光源、场景、材质，并进行高级渲染，如图 1-5左图 所示。
8
1.1.6 输出图形
在AutoCAD 中，为了便于输出各种规格的图纸，系统提供了两种 工作空间，一种被称为模型空间，用户大部分的绘图工作都在该空间 完成；一种被称为图纸空间（布局），当用户在模型空间绘制好图形 后，可在图纸空间设置图纸规格、安排图纸布局，以及为图形加上标 题块等信息，如图1-5右图所示。
22
默认情况下，“标准”、“对象特性”、“绘图”、“图层”、 “修改”和“样式”工具栏处于打开状态。如果要显示其他工具栏， 可选择“视图”>“工具栏”菜单，打开“自定义”对话框，在“工具 栏”选项卡“菜单组”列表中选择 ACAD选项，在“工具栏”列表中 进行选择，如图1-9所示。

autoCAD经典教程_CAD从入门到精通01

autoCAD经典教程_CAD从入门到精通01

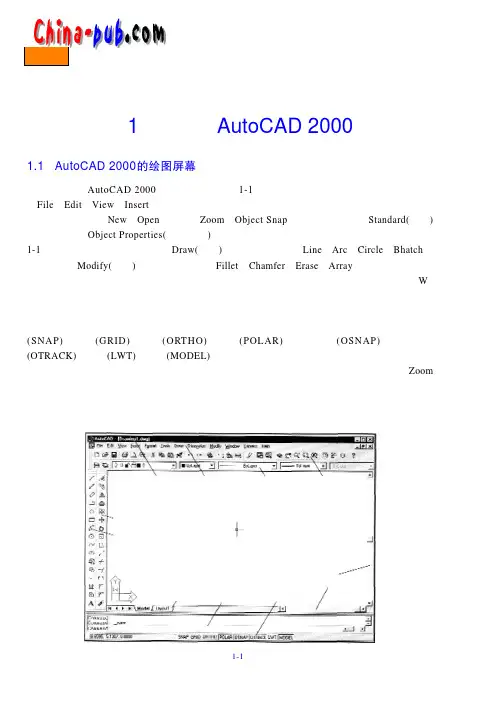

第1章启动AutoCAD 20001.1 AutoCAD 2000的绘图屏幕一旦进入AutoCAD 2000，屏幕将出现如图1 -1所示的绘图屏幕；屏幕最上方是菜单条，在F i l e 、E d i t 、Vi e w 和I n s e r t 等菜单中包含了各种命令；在它的正下方是常用工具条，它包括这样一些按钮如：N e w ，O p e n 命令以及Z o o m 和Object Snap 弹出式按钮等；在S t a n d a r d (常用)工具条下方是Object Properties(对象特性)工具条，用来控制图层、颜色、线型和线宽；在图1 -1的左边还有两个工具条，一是D r a w (绘图)工具条，它包括：L i n e 、A r c 、C i r c l e 、B h a t c h 等命令；二是M o d i f y (修改)工具条，它包括：F i l l e t 、C h a m f e r 、E r a s e 和A r r a y 等命令；在屏幕绘图区左下角有一个用户坐标系图标，用来显示目前正在使用的坐标系类型，图标上的“W ”字符表示当前坐标系为世界坐标系。

在屏幕底部有个命令提示区，在这里可以直接输入命令，并且提示所有的命令执行过程；在屏幕的最下方是状态栏，可以用它打开或关闭下面几种绘图模式：坐标的显示、捕捉( S N A P )、栅格( G R I D )、正交( O R T H O )、极轴( P O L A R )、对象捕捉( O S N A P )、对象追踪( O T R A C K )、线宽( L W T )和模型( M O D E L )，通过点击相应的按钮打开和关闭这些功能；在绘图区的下方和右方各有一个滚动条，可以用它们来移动图形以便观察图形，特别是使用Z o o m 命令放大时；可以使用图形光标拾取屏幕上的点或拾取要编辑的对象。

在开始绘制新图时，在模型空间中完成绘图工作。

autocad教程第1章

autocad教程第1章

AutoCAD 2007的操作界面
绘图窗口
绘图窗口是用户绘图的工作区域，类似于手工制图时的图纸，用户所绘制的图形都显示在该窗口中。 绘图窗口中显示了十字光标和坐标系图标。AutoCAD通过十字光标显示当前位置。绘图窗口的左下方显示了当前使用的坐标系图标，它反映了当前坐标系的原点和X、Y、Z轴正向。默认情况下，系统采用世界坐标系（WCS）。 单击绘图窗口下方的“模型”或“布局”选项卡，可以在“模型”空间或“图纸”空间之间相互切换。
状态栏
状态栏主要用于显示当前十字光标的坐标值，以及控制捕捉、栅格、正交、DUCS、DYN、线宽等选项的打开或关闭。
工具选项板
工具选项板是AutoCAD提供给用户的一种用来组织、共享和放置块、图案填充及其他工具的有效方法。
操作面板
选择【工具】>【选项板】>【面板】菜单，可以打开面板。在“面板”中保存了几组工具命令，可以通过在窗口中单击鼠标右键，选择“控制台”下的选项来进行选择。如需隐藏某组工具命令，则可在需要隐藏的工具命令中单击鼠标右键选择“隐藏”即可。
工作空间
工作空间就是一种自定义工作环境。用户在利用AutoCAD绘制平面图形、三维图形时需要打开不同的工具栏、选项板和菜单，用户可根据需要设置自己的工作空间，AutoCAD 2007为用户提供了“AutoCAD经典”和“三维建模”两种工作空间模式。要保存、设置和切换工作空间，可以选择【工具】>【工作空间】菜单中的相应菜单项，或单击“工作空间”工具栏中的相应按钮。
保存文件
要保存图形文件，可单击“标准”工具栏中的“保存”按钮，或选择【文件】>【保存】菜单，若图形不是新图形，则执行上述操作时系统将直接覆盖保存图形文件。否则，系统将打开 “图形另存为”对话框。在此对话框中选择要保存文件的文件夹，输入文件名，然后单击“保存”按钮就可以保存文件了 。

CAD课件1 学习autoCAD第一步

CAD课件1 学习autoCAD第一步

链接：“右键功能”
3、工具栏
工具栏是AutoCAD提供的另一种调用命令的方式，它 提供的另一种调用命令的方式， 工具栏是 提供的另一种调用命令的方式 包含多个由图标表示的命令， 包含多个由图标表示的命令，单击这些图标按钮就可调用 图标表示的命令 相应的AutoCAD命令。 命令。 相应的 命令 如果要显示当前隐藏的工具栏，用户可在任意工具栏 如果要显示当前隐藏的工具栏，用户可在任意工具栏 上单击鼠标右键，此时系统将弹出一个快捷菜单， 上单击鼠标右键，此时系统将弹出一个快捷菜单，通过选 择相应命令即可显示对应的工具栏。 择相应命令即可显示对应的工具栏。 即可显示对应的工具栏 如要隐藏工具栏， 如要隐藏工具栏，可在工具栏右键菜单中选择相应命 令，取消其前面的“√”（可根据需要，选出常用的工具 取消其前面的“ ” 可根据需要， 栏，并放置到合适的位置） 并放置到合适的位置） 除此之外，还可以点击“自定义”命令， 除此之外，还可以点击“自定义”命令，找出单个的 一些常用的操作命令
＊.dws： ： 为了保护自己的文档,可以将 图形用DWS的格式保 为了保护自己的文档 可以将CAD图形用 可以将 图形用 的格式保 格式的文档,只能查看 不能修改。 存。DWS格式的文档 只能查看 不能修改。 格式的文档 只能查看,不能修改 格式： ＊（.bak)格式： 格式 如果设置选择了“每次保存均创建备份” 如果设置选择了“每次保存均创建备份”，在对原文件 进行编辑的时候会在存盘目录生成（ 格式的文件， 进行编辑的时候会在存盘目录生成（.bak)格式的文件，此文 格式的文件 件为备份文件，若原文件损坏， 件为备份文件，若原文件损坏，只需修改备份文件后缀为 。（未修改后缀前无法直接打开 （.dwg）即可打开此文件。（未修改后缀前无法直接打开） ）即可打开此文件。（未修改后缀前无法直接打开）

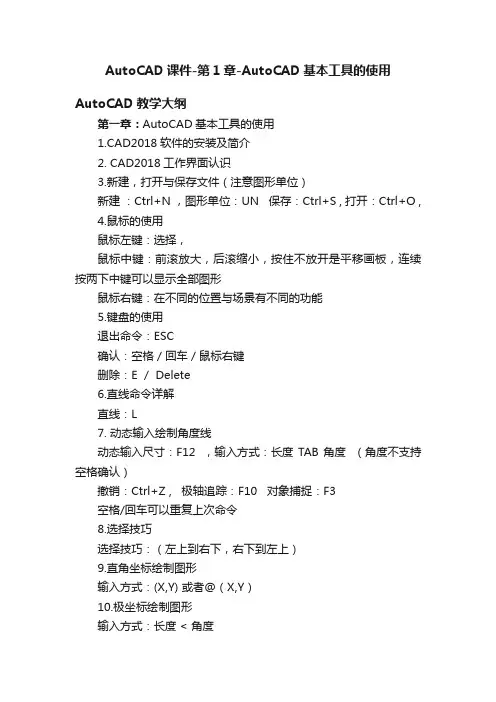

AutoCAD课件-第1章-AutoCAD基本工具的使用

AutoCAD课件-第1章-AutoCAD基本工具的使用

AutoCAD课件-第1章-AutoCAD基本工具的使用AutoCAD教学大纲第一章：AutoCAD基本工具的使用1.CAD2018软件的安装及简介2. CAD2018工作界面认识3.新建，打开与保存文件（注意图形单位）新建：Ctrl+N ，图形单位：UN 保存：Ctrl+S , 打开：Ctrl+O ,4.鼠标的使用鼠标左键：选择，鼠标中键：前滚放大，后滚缩小，按住不放开是平移画板，连续按两下中键可以显示全部图形鼠标右键：在不同的位置与场景有不同的功能5.键盘的使用退出命令：ESC确认：空格 / 回车 / 鼠标右键删除：E / Delete6.直线命令详解直线：L7. 动态输入绘制角度线动态输入尺寸：F12 ，输入方式：长度 TAB 角度（角度不支持空格确认）撤销：Ctrl+Z , 极轴追踪：F10 对象捕捉：F3空格/回车可以重复上次命令8.选择技巧选择技巧：（左上到右下，右下到左上）9.直角坐标绘制图形输入方式：(X,Y) 或者@（X,Y）10.极坐标绘制图形输入方式：长度 < 角度注意角度是指所绘制的直线与水平向右边之间的夹角，逆时针是正角度，顺时针是负角度11.修剪命令（重点）修剪：TR12.正交绘图练习正交：F813.圆工具的使用圆：C14.圆弧绘制的几种方法圆弧：A 圆弧是逆时针方向绘制的。

15.绘制圆弧的剩余方法（注意优弧与劣弧之分）优弧是指大于180度的弧劣弧是指小于180度的弧16.各种捕捉方式17.构造线祥解构造线：XL18.构造线角度与偏移19.点命令点：PO定数等分：DIV定距等分：ME20.多段线命令多段线：PL21.多段线扩展命令（圆弧）22.多段线之指定圆心 (绘制特殊图形)。

《cad教学课件》01第一章autocad入门及绘图基础

《cad教学课件》01第一章autocad入门及绘图基础

1993年
AutoCAD 2000发布，引入了全新的用户界面 和3D建模功能。
2000年
AutoCAD 2004引入了参数化绘图和表格功能 。
AutoCAD的应用领域
01
建筑设计
用于绘制建筑平面
图、立面图、剖面
02
图等。
机械设计
用于绘制机械零件 、装配图等。
04
园林设计
用于绘制园林景观
03
、绿化规划等。
电子设计
用于绘制电路板和 电路设计。
AutoCAD的基本功能
2D绘图
包括直线、圆、弧线、多段线等 基本绘图功能。
编辑图形
提供移动、复制、旋转、缩放等 编辑命令，方便对图形进行修改。Fra bibliotek图层管理
支持创建、编辑和管理图层，方 便对图形进行组织和管理。
标注尺寸
提供线性、角度、半径和直径等 标注命令，方便对图形进行测量
《cad教学课件》01第一章autocad入
门及绘图基础
$number {01}
目 录
• AutoCAD软件简介 • AutoCAD绘图基础 • 绘制基础图形 • 文件管理及数据共享 • 课程总结与展望
01
AutoCAD软件简介
AutoCAD的发展历程
1982年
Autodesk公司推出AutoCAD 1.0，标志着CAD 软件的诞生。
注重实践，结合实际项目 应用
参加线上/线下培训班，提 高学习效率
THANKS
导出文件
如果您需要将AutoCAD文件与其他软件共享或打印，可以使 用"File"菜单中的"Export"选项来导出文件。在弹出的对话框 中，选择要导出的文件类型和目标位置，并按照提示完成操 作。

AutoCAD经典教程【图文】

AutoCAD经典教程【图文】

坐标系图标
模型与布局标签
命令提 示区
图1-1
用户界面
• 第二章 基本绘图命令和编辑命令
4
AutoCAD
命令名 直 线 构造线 多段线 正多边形 矩 形 圆 弧 圆 修订云线 样条曲线 椭 圆 椭圆弧 插入块 创建块 点 图案填充 面 域 多行文字
2008常用的绘图命令
表1-1 绘图工具条与命令
命令 LINE XLINE PLINE POLYGON RECTANG ARC CIRCLE REVCLOUD SPLINE ELLIPSE ELLIPSE INSERT BLOCK POINT HATCH REGION MTEXT SPL EL EL I B PO H REG MT 命令别名 L XL PL POL REC A C 功 绘制直线段 绘制无穷长直线 绘制二维复合线 绘制 3~1024 边的正多边形 绘制一个矩形 绘制一段圆弧 绘制一个圆 绘制云彩曲线或烟雾曲线 绘制二次或三次样条曲线 绘制一个椭圆 绘制一段椭圆弧 插入图块 创建图块 绘制点 用图案填充选定的封闭区域 创建选定的封闭区域为面域 绘制多行文字 能
2.2.3.复制图形
选择“修改”→“复制”命令，或在“修改”工具栏中单击“复制” 按钮，或在命令行中输入COPY，可以执行复制命令。“复制”命令可以 将对象复制一次或者多次。
命令: _copy 选择对象: //在绘图去选择需要复制的对象 选择对象://按回车键，完成对象选择 指定基点或 [位移(D)] <位移>: //在绘图区拾取或输入坐标确认复制对象的基点 指定第二个点或 <使用第一个点作为位移>://在绘图区拾取或输入坐标确定位移点 指定第二个点或 [退出(E)/放弃(U)] <退出>://对对象进行多次复制 指定第二个点或 [退出(E)/放弃(U)] <退出>://按回车键，完成复制

Auto-CAD-2014中文版实用教程1

Auto-CAD-2014中文版实用教程1

选择该命令
图1-7 打开相应对话框 的菜单命令
选择该命令
图1-8 “表格样式”对话框
图1-9 直接执行菜单命令
工具栏是一组图标型工具的集合，把光标移动到某个图标， 稍停片刻即在该图标一侧显示相应的工具提示，同时在状态 栏中，显示对应的说明和命令名。此时，单击图标也可以启 动相应命令。在默认情况下，可以看到绘图区顶部的“标准” 工具栏、“样式图层”工具栏、“特性”工具栏以及“图层” 工具栏，如图1-10所示，还可以看到位于绘图区左侧的“绘 图”工具栏，右侧的“修改”工具栏和“绘图次序”工具栏， 如图1-11所示。
具体的转换方法：单击界面右下角的“切换工作空间”按 钮，如图1-1所示，在弹出的菜单中选择“AutoCAD经典” 选项，如图1-2所示，系统将转换到AutoCAD经典界面。
快速访问工具栏
工具栏
绘图区
菜单栏
标题栏 十字光标
坐标系 布局标签
状态栏
命令行窗口
滚动条
状态托盘
单击该按钮
图1-1 AutoCAD 2014中文版操作界面
状态托盘包括一些常见的显示工具和注释工具，及模型空 间与布局空间转换工具，如图1-17所示，通过这些按钮可以 控制图形或绘图区的状态。 （1）模型或图纸空间按钮（7）切换工作空间按钮 （2）快速查看布局按钮（8）工具栏/窗口位置为填定按钮 （3）快速查看图形按钮（9）硬件加速按钮 （4）注释比例按钮 （10）隔离对象按钮 （5）注释可见性按钮 （11）状态栏菜单下拉按钮 （6）自动添加注释按钮 （12）全屏显示按钮
图1-25 动态输入坐标值
图1-26 动态输入长度值
绘制一条20mm长的线段。
操作步骤
命令：LINE↙ 指定第一点：（在屏幕上指定一点） 图1-27 绘制直线

AutoCAD标准实例教程第1次课第1章AutoCAD2013入门

AutoCAD标准实例教程第1次课第1章AutoCAD2013入门

选择类型
选择精度 选择单位
选择单位 单击
图1-22 “图形单位”对话框
1.2.2 设置图形界限
·【执行方式】
命令行：LIMITS。
菜单栏：选择菜单栏中的“格式”→“图形界限”命令。
·【操作步骤】
命令行提示与操作
如图所示。
·【选项说明】
开（ON）
关（OFF）
动态输入角点坐标
输入命令
默认坐标
图1-24 图形界限
·【执行方式】 命令行：DDUNITS（或UNITS，快捷命令UN）。 菜单栏：选择菜单栏中的“格式”→“单位”命令。 · 【操作步骤】 执行上述操作后，系统打开“图形单位”对话框，如图所 示，该对话框用于定义单位和角度格式。 · 【选项说明】
“长度”与“角度”选项组 “插入时的缩放单位”选项组 “输出样例”选项组 “光源”选项组 “方向”按钮
·【操作步骤】 执行上述操作后，系统打开如图所示的“选择样板”
对话框。
选择模板 输入名称
图1-26 “选择样板”对话框
单击
1.3.2 课堂练习——快速创建图形设置
打开 单击
选择
单击
图1-27 “文件”选项卡
1.3.3 打开文件
·【执行方式】
命令行：OPEN。
菜单栏：选择菜单栏中的“文件”→“打开”命令。
单击
图1-18 快捷菜单
1.1.4 课堂练习——改变绘图区颜色
单击 勾选复选框
单击
图1-20 “显示”选项卡
选择选项
选择选项
选择颜色
单击
图1-21 “图形窗口颜色”对话框
1.2 基本绘图参数设置
·绘制一幅图形时，需要设置一些基本参数，如图形单位、 图幅界限等，这里进行简要介绍。

CAD课件1-AutoCAD操作基础

CAD课件1-AutoCAD操作基础
绘图窗口
用于显示和编辑图形，可以通过缩放、平移等操 作查看不同区域的图形。
命令行窗口
用于输入命令和显示命令提示信息，可根据提示进行操 作。
文件管理
新建文件
打开文件
通过“文件”菜单或快捷键Ctrl+N来创建 一个新的图形文件。
通过“文件”菜单或快捷键Ctrl+O来打开 已存在的图形文件。
保存文件
另存为
通过“文件”菜单或快捷键Ctrl+S来保存 当前图形文件。
通过“文件”菜单中的“另存为”选项可 以将当前图形文件保存为一个新的文件， 并可以选择不同的保存类型。
视图控制
缩放视图
通过滚动鼠标滚轮或使用缩放 工具来缩放视图，以便查看图
形的不同区域。
平移视图
通过按住鼠标滚轮并拖动来平 移视图，以便查看图形的不同 区域。
CAD课件1AutoCAD操作基础
目 录
• AutoCAD软件介绍 • AutoCAD基本操作 • 基础绘图命令 • 编辑命令 • 图层与特性 • 文字与标注
01
CATALOGUE
AutoCAD软件介绍
AutoCAD的发展历程
1982年，Autodesk公司推出 AutoCAD 1.0版本，标志着
用于将选定对象从一个位置移动到另 一个位置。
详细描述
在AutoCAD中，移动命令可以通过选 择"修改"菜单中的"移动"选项或使用 快捷键M来实现。用户需要指定基点 和目标点，以确定移动的距离和方向 。
复制命令
总结词
用于创建选定对象的副本，并将 副本放置在新的位置。
详细描述
复制命令可以通过选择"修改"菜 单中的"复制"选项或使用快捷键 CO来实现。用户需要指定源对象 和目标位置，以创建副本。

AutoCAD 经典教程共407页文档

AutoCAD 经典教程共407页文档

1.2 AutoCAD 2008的界面组成
AutoCAD 2008为提供了“二维草图与注释”、“三维建模”和“AutoCAD
经典”三种工作空间模式。默认状态下，打开“二维草图与注释”工作空间，
其界面主要由菜单栏、工具栏、工具选项板、绘图窗口、文本窗口与命令行、
状态栏等元素组成。绘图的概念
计算机绘图系统由软件系统和硬件系统组成。其中，软件是计算机绘图系 统的核心，而相应的系统硬件设备则为软件的正常运行提供了基础保障和运行 环境。另外，任何功能强大的计算机绘图系统都只是一个辅助工具，系统的运 行离不开系统使用人员的创造性思维活动。因此，使用计算机绘图系统的技术 人员也属于系统组成的一部分，将软件、硬件及人这三者有效地融合在一起， 是发挥计算机绘图系统强大功能的前提。
1.2.2 菜单栏
AutoCAD 2008的菜单栏主要由“文件”、“编辑”、“视图”等菜单组成， 它们几乎包括了AutoCAD中全部的功能和命令。
命令后跟有组合键，表示直接 按组合键即可执行相应命令
命令后跟有快捷键，表示打开 该菜单时，按下快捷键即可执 行相应命令
命令后跟有“ ”，表示该命令 下还有子命令
图形输入设备
扫描仪
图形输出设备
计算机主机
软盘
鼠标、键盘
绘图仪、打印机 器
光盘
1.1.3 计算机绘图系统的软件组成
在计算机绘图系统中，软件配置的高低决定着整个计算机绘图系统的性能 优劣，是计算机绘图系统的核心。计算机绘图系统的软件可分为3个层次，即 系统软件、支撑软件和应用软件。 系统软件 支撑软件 应用软件
命令呈现灰色，表示该命令在 当前状态下不可使用 命令后跟有“…”，表示执行该 命令可打开一个对话框
1.2.3 “面板”选项板
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
本 章 重 点
编辑三维对象 编辑三维实体 标注三维对象
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.2 差集运算
在【功能区】选项板中选择【常用】选项卡，在【实体编辑】面板中单 击【差集】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改 】|【实体编辑】|【差集】命令(SUBTRACT)，即可从一些实体中去掉部分 实体，从而得到一个新的实体 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.3 交集运算
在【功能区】选项板中选择【常用】选项卡，在【实体编辑】面板中单 击【交集】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改 】|【实体编辑】|【交集】命令(INTERSECT)，就可以利用各实体的公共部 分创建新实体 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2 编辑三维实体
在AutoCAD 2010中，单击【菜单浏览器】按钮，在弹出的菜单中选择 【修改】|【实体编辑】菜单中的子命令，或在【功能区】选项板中选择【 常用】选项卡，在【实体编辑】面板中单击实体编辑工具按钮，都可以对三 维实体进行编辑 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.6 编辑实体面
在AutoCAD的【功能区】选项板中选择【常用】选项卡，在【实体编 辑】面板中单击编辑实体面按钮，或单击【菜单浏览器】按钮，在弹出的菜 单中选择【修改】|【实体编辑】子菜单中的命令，可以对实体面进行拉伸 、移动、偏移、删除、旋转、倾斜、着色和复制等操作，如图12-33所示为 编辑实体面工具 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.7 实体清除、分割、抽壳与选中
在AutoCAD的【功能区】选项板中选择【常用】选项卡，使用【实 体编辑】面板中的清除、分割、抽壳和检查工具，或单击【菜单浏览器】按 钮，在弹出的菜单中选择【修改】|【实体编辑】子菜单中的相关命令，可 以对实体进行清除、分割、抽壳和选中操作，如图12-42 所示为相关的编辑 工具 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.1.5 三维阵列
在【功能区】选项板中选择【常用】选项卡，在【修改】面板中单击【 三维阵列】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改 】|【三维操作】|【三维阵列】命令(3DARRAY)，可以在三维空间中使用环 形阵列或矩形阵列方式复制对象 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.4 干涉运算
在【功能区】选项板中选择【常用】选项卡，在【实体编辑】面板中单 击【干涉检查】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【 修改】|【三维操作】|【干涉检查】命令(INTERFERE)，可以对对象进行干 涉运算。 干涉检查通过从两个或多个实体的公共体积创建临时组合三维实体，来 亮显重叠的三维实体。如果定义了单个选择集，干涉检查将对比检查集合中 的全部实体。如果定义了两个选择集，干涉检查将对比检查第一个选择集中 的实体与第二个选择集中的实体。如果在两个选择集中都包括了同一个三维 实体，干涉检查将此三维实体视为第一个选择集中的一部分，而在第二个选 择集中忽略它 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.1.2 三维旋转
在【功能区】选项板中选择【常用】选项卡，在【修改】面板中单击【 三维旋转】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改 】|【三维操作】|【三维旋转】命令(ROTATE3D)，可以使对象绕三维空间 中任意轴(X轴、Y轴或Z轴)、视图、对象或两点旋转 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.9 加厚
在【功能区】选项板中选择【常用】选项卡，在【实体编辑】面板中单 击【加厚】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改 】|【三维操作】|【加厚】命令(THICKEN)，可以通过加厚曲面从任何曲面 类型创建三维实体。 例如，使用【加厚】命令将长方形曲面加厚50个单位后，结果如图1250所示 。
计算机基础与实训教材系列
《中文版AutoCAD 2010实用教程》
第 十二 章
三维对象的编辑与标注
学 习 目 标
使用三维操作命令和实体编辑命令，可以对三维对象进行 移动、复制、镜像、旋转、对齐、阵列等操作，或对实体进行 布尔运算，编辑面、边和体等操作。在对三维图形进行操作时 ，为了使对象看起来更加清晰，可以消除图形中的隐藏线来观 察其效果。此外，本章还将通过具体实例介绍三维对象的尺寸 标注方法 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.8 剖切实体
在【功能区】选项板中选择【常用】选项卡，在【实体编辑】面板中单 击【剖切】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改 】|【三维操作】|【剖切】命令(SLICE)，可以通过剖切现有实体来创建新实 体。
12.2.1 并集运算
在【功能区】选项板中选择【常用】选项卡，在【实体编辑】面板中单 击【并集】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改 】|【实体编辑】|【并集】命令(UNION)，可以合并选定的三维实体，生成 一个新实体。该命令主要用于将多个相交或相接触的对象组合在一起。当组 合一些不相交的实体时，其显示效果看起来还是多个实体，但实际上却被当 作一个对象。在使用该命令时，只需要依次选择待合并的对象即可 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.1.4 三维镜像
在【功能区】选项板中选择【常用】选项卡，在【修改】面板中单击【 三维镜像】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改 】|【三维操作】|【三维镜像】命令(MIRROR3D)，可以在三维空间中将指 定对象相对于某一平面镜像。 执行三维镜像命令，并选择需要进行镜像的对象，然后指定镜像面。镜 像面可以通过3点确定，也可以是对象、最近定义的面、Z轴、视图、XY平 面、YZ平面和ZX平面 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.11 分解三维对象
在【功能区】选项板中选择【常用】选项卡，在【修改】面板中单击 【分解】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改】 |【分解】命令(EXPLODE)，可以将三维对象分解为一系列面域和主体。其 中，实体中的平面被转换为面域，曲面被转化为主体。用户还可以继续使用 该命令，将面域和主体分解为组成它们的基本元素，如直线、圆及圆弧等 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.1.1 三维移动
在【功能区】选项板中选择【常用】选项卡，在【修改】面板中单击【 三维移动】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改 】|【三维操作】|【三维移动】命令(3DMOVE)，可以移动三维对象。执行 【三维移动】命令时，命令行显示如下提示： 指定基点或 [位移(D)] <位移>: 默认情况下，当指定一个基点后，再指定第二点，即可以第一点为基点 ，以第二点和第一点之间的距离为位移，移动三维对象，如图12-2所算 差集运算 交集运算 干涉运算 编辑实体边 编辑实体面 实体清除、分割、抽壳与选中 剖切实体 加厚
转换为实体和曲面
分解三维对象 对实体修倒角和圆角
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.1 编辑三维对象
在二维图形编辑中的许多修改命令(如移动、复制、删除等)同样适用于 三维对象。另外，用户可以单击【菜单浏览器】按钮，在弹出的菜单中选择 【修改】|【三维操作】菜单中的子命令，对三维空间中的对象进行三维阵 列、三维镜像、三维旋转以及对齐位置等操作，如图12-1所示 。
三维移动 三维旋转 对齐和三维对齐 三维镜像 三维阵列
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.5 编辑实体边
在AutoCAD的【功能区】选项板中选择【常用】选项卡，在【实体编 辑】面板中单击编辑实体面按钮，或单击【菜单浏览器】按钮，在弹出的菜 单中选择【修改】|【实体编辑】子菜单中的命令，可以编辑实体的边，如 提取边、复制边、着色边等。如图12-29所示为用于编辑实体边的工具 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.12 对实体修倒角和圆角
在【功能区】选项板中选择【常用】选项卡，在【修改】面板中单击【 倒角】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改】| 【倒角】命令(CHAMFER)，可以对实体的棱边修倒角，从而在两相邻曲面 间生成一个平坦的过渡面。 在【功能区】选项板中选择【常用】选项卡，在【修改】面板中单击【 圆角】按钮，或单击【菜单浏览器】按钮，在弹出的菜单中选择【修改】| 【圆角】命令(FILLET)，可以为实体的棱边修圆角，从而在两个相邻面间 生成一个圆滑过渡的曲面。在为几条交于同一个点的棱边修圆角时，如果圆 角半径相同，则会在该公共点上生成球面的一部分 。
:::::《计算机基础与实训教材系列》系列丛书官方网站
/edu :::::
12.2.10 转换为实体和曲面
