AutoCAD绘图电子讲稿PPT课件

5
§17-1 计算机绘图及AutoCAD简介
一、计算机绘图简介
• 计算机图形学是近五十年来随着计算机科学技术的发展而产生的一门新兴学科。
• 它是计算机辅助设计CAD和计算机辅助制造CAM 的重要组成部分。
• 应用范围广泛：不仅应用在机械、建筑、电子、航空、服装、石油、汽车设计与制造等行业，而且在地理（质）学、计算机动画设计、仿真模拟及计算机辅助教学等领域也有大规模的应用。
10
§17-1 计算机绘图及AutoCAD简介
二、AutoCAD 绘图系统概述
其余
AutoCAD是美国Autodesk公司于1982年首次推出的交互式绘图软件，经过这些年来的发展，其版本由最初的 AutoCAD R1.0开始，发展到现在的AutoCAD 2007 。其功能日趋完善、使用愈加方便，从简单的二维绘图发展到集二维绘图、三维实体造型设计、真实感立体显示及通用数据库管理于一体的高级绘图软件。
•F11—切换目标捕捉点自动跟踪功能
14
§17-1 计算机绘图及AutoCAD简介六、Auto CAD的基本概念
• 1．Auto CAD图形 • 2．坐标系统 • 3．绘图单位 • 4．Auto CAD的实体 • 5．图形极限、图形范围及显示范围
15
§17-1 计算机绘图及AutoCAD简介七、Auto CAD命令输入方法
•F1—帮助键 •Esc—取消或中断命令 •F2—文本窗口与图形窗口切换键 •绝大多数情况下，空格键=回车键
•F3—切换自动目标捕捉状态（OSNAP）
•F4—切换数字化仪状态
•F5—切换等轴测面的各方式
•F6—切换坐标显示状态
•F7—切换栅格显示状态
•F8—切换正交状态

《AutoCAD-2007精品教程》最全课件整套ppt教学课件

绘图窗口中显示了十字光标和坐标系图标。AutoCAD通过十字光标显示当前位置。绘图窗口的左下方显示了当前使用的坐标系图标，它反映了当前坐标系的原点和X、Y、Z轴正向。默认情况下，系统采用世界坐标系（WCS）。
单击绘图窗口下方的“模型”或“布局”选项卡，可以在 “模型”空间或“图纸”空间之间相互切换。
AutoCAD 2007是AutoCAD系列软件的最新版本，与 AutoCAD先前的版本相比，它在性能和功能方面都有较大的增强，同时保证与低版本完全兼容。
教学目标
通过本章的学习，读者应掌握AutoCAD 2007的基本功能，熟悉AutoCAD 2007工作界面的组成元素，熟练掌握 AutoCAD的基本操作。
1.3.3 什么是基本图形元素
使用AutoCAD绘图的大致步骤是：仔细分析要绘制的图形，选择绘图方法 → 绘制基本图形元素 → 对基本图形元素进行编辑加工（编辑图形）→ 为图形标注尺寸 → 为图形增加注释信息 → 输出图纸。因此，了解AutoCAD基本图形元素是使用AutoCAD画图的重要一环。那么，什么是基本图形元素呢？
在AutoCAD中执行命令的方式有以下四种，用户可根据需要进行选择：
❖ 单击工具按钮 ❖ 选择主菜单或快捷菜单 ❖ 按快捷键 ❖ 直接输入命令全名或其缩写
此外，无论使用哪种方式来执行命令，用户都应密切关注命令提示信息，从而确定下面该执行什么操作。
1.3.5 鼠标的用法
使用AutoCAD画图时，充分掌握鼠标的用法是非常必要的。其在AutoCAD中的用法如下：
❖ 利用窗交选择对象：所谓窗交是指先确定选择窗口右侧角点，然后向左移动光标，确定其对角点，即自右向左拖出选择窗口，此时所有完全包含在选择窗口中，以及所有与选择窗口相交的对象均被选中。

《AutoCAD简单介绍》ppt课件

外部参照管理
AutoCAD提供了外部参照管理器，可以对引入的外部参照进行管理，如重新加载、卸载、绑定等操作。同时，还可以设置外部参照的显示状态、图层、颜色等属性。
设计中心的使用
设计中心概述
设计中心是AutoCAD中的一个重要工具，它提供了对图形文件、块、图层、样式等资源的浏览和管理功能。通过设计中心，用户可以方便地查找和重用已有的设计资源。
其他领域
AutoCAD还可应用于土木工程、水利工程、航空航天、船舶设计等多个领域。
01 05
02
机械设计
AutoCAD可用于机械设计中的零部件设计、装配图设计、工程图绘制等。
03
电气设计
AutoCAD提供了丰富的电气设计工具和功能，可用于电路图设计、控制原理图设计、电气柜布局等。
04
城市规划
随着计算机技术的不断发展和普及，AutoCAD的功能和性能也不断提升，满足了用户不断增长的需求。
03
近年来，AutoCAD不断推出新的功能和工具，如三维打印、云计算等，以适应不断变化的市场和行业趋势。
AutoCAD的应用领域
建筑设计
AutoCAD是建筑设计领域最常用的软件之一，可用于绘制建筑平面图、立面图、剖面图等。
基本三维实体的创建
学习创建长方体、圆柱体、圆锥体等基本三维实体的方法。
3
三维实体编辑技巧
掌握布尔运算、倒角、圆角等三维实体编辑工具的使用。
参数化设计概念
参数化设计的定义与优势
01
理解参数化设计的概念，了解其在提高设计效率和准确性方面
的优势。
参数化设计的实现方式
02
学习使用AutoCAD中的参数化设计工具，如参数管理器、动作

《CAD绘图软件基本操作培训》ppt课件(图文)

• SPL（样条曲线）SPLINE
• I（插入块）DDINSERT
• POL（正多边形)POLYGON • REC（矩形） RECTANGLE
• DIV（等分）DIVIDE • H（填充）BHATCH
• C (圆) CIRCLE
• A (圆弧) ARC
• DO（圆环） DONUT
2、修改命令： • CO（复制）COPY • MI（镜像）MIRROR • AR（阵列）ARRAY • O（偏移）OFFSET • RO（旋转）ROTATE • M（移动）MOVE • E/DEL键（删除）ERASE • X（分解）EXPLODE • TR（修剪）TRIM
选择“绘图”|“边界”命令(BOUNDARY)，打开“边界创建”对话框来定义面域。此时，在“对象类型”下拉列表框中选择“面域”选项，单击
“确定”按钮后创建的图形将是一个面域。
3、长度测量
CAD中进行距离查询的方法大概也有三种：两点之间距离查询、规则图形对象查询、不规则图形对象查询。
对于两点之间距离查询，可直接利用距离查询命令（DI），选择起始点与终点，点击F2命令文本窗口查看即可。
以黑白版式保存 DWG图纸
选择“打 PEG图片文件
选择类型
另存为
对于不规则或者重合相交的对象，一般先创建面域，利用工具菜单中的面积查询功能（aa）。
对于多对象面积总和统计，也是利用工具菜单中的面积查询功能（aa），按照命令提示操作“加模式（A）”。
2、创建面域
由某些对象围成的封闭区域（圆、椭圆、封闭的二维多段线和封闭的样条曲线等）都可以转化为面域。
选择“绘图”|“面域”命令(REGION)，按照命令提示操作，选择一个或多个用于转换为面域的封闭图形，按下回车/空格后即可将它们转换为面域。

《AutoCAD教案》PPT课件

软件环境
Win95/98/2000/xp、Win NT4.0 ……等
ppt课件
4
软件的安装
ppt课件
5
ppt课件
6
ppt课件
7
ppt课件
8
ppt课件
9
ppt课件
10
ppt课件
11
ppt课件
12
ppt课件
13
软件的启动、界面初始
作图窗口和十字光标
下拉式菜单工具条状态栏
❖ 命令提示行 ❖ 坐标图标 ❖ 屏幕菜单
❖ 滚动条
ppt课件
14
软件的作图原则（一）
作图步骤：设置图幅——设置单位— —设置图层——开始绘图
始终以1：1绘图，打印时，可在图纸空间内设置打印比例
为不同的图元对象设置不同的图层、颜色、笔宽
作图时应随时注意命令提示行，根据提示决定下一步动作，这可以有效的绘图效率和减少误操作
ppt课件
边形内的对象以及与多边形相交的对象均
被选中
ppt课件
28
第四课：高级编辑技巧（1）
绘图命令
参照线、射线、徒手画(sketch)skpoly、样条曲线、修订云线
修改命令
对象特性、夹点功能、面域造型、布尔运算、多段线编辑
命令的“先选择后执行”(付4-1) 透明命令
Zoom\pan\help\snap\grid\cal\ddosnap\ddlmodes\ddrmode\d dgrips\redraw\layer
ppt课件
19
坐标系统
世界坐标系统 (wcs) 迪卡尔坐标系统 (ccs) 用户坐标系统 (ucs)
ppt课件
20
ห้องสมุดไป่ตู้

《cad教学课件》01第一章autocad入门及绘图基础

1993年
AutoCAD 2000发布，引入了全新的用户界面和3D建模功能。
2000年
AutoCAD 2004引入了参数化绘图和表格功能。
AutoCAD的应用领域
01
建筑设计
用于绘制建筑平面
图、立面图、剖面
02
图等。
机械设计
用于绘制机械零件、装配图等。
04
园林设计
用于绘制园林景观
03
、绿化规划等。
电子设计
用于绘制电路板和电路设计。
AutoCAD的基本功能
2D绘图
包括直线、圆、弧线、多段线等基本绘图功能。
编辑图形
提供移动、复制、旋转、缩放等编辑命令，方便对图形进行修改。Fra bibliotek图层管理
支持创建、编辑和管理图层，方便对图形进行组织和管理。
标注尺寸
提供线性、角度、半径和直径等标注命令，方便对图形进行测量
《cad教学课件》01第一章autocad入
门及绘图基础
$number {01}
目录
• AutoCAD软件简介 • AutoCAD绘图基础 • 绘制基础图形 • 文件管理及数据共享 • 课程总结与展望
01
AutoCAD软件简介
AutoCAD的发展历程
1982年
Autodesk公司推出AutoCAD 1.0，标志着CAD 软件的诞生。
注重实践，结合实际项目应用
参加线上/线下培训班，提高学习效率
THANKS
导出文件
如果您需要将AutoCAD文件与其他软件共享或打印，可以使用"File"菜单中的"Export"选项来导出文件。在弹出的对话框中，选择要导出的文件类型和目标位置，并按照提示完成操作。

(完整版)CAD经典PPT教程

10
1.1.7 欣赏
11
1.1.7 欣赏
12
1.1.7 欣赏
13
1.1.7 欣赏
14
1.1.7 欣赏
15
1.1.7 欣赏
16
1.2 软件的安装
17
1.3 AutoCAD 2005界面组成与环境配置
启动AutoCAD 2005后，用户界面如图16所示，主要包括标题栏、菜单栏、工具栏、工具选项板、图纸管理器、绘图窗口、命令窗口、状态栏等部分。
AutoCAD 2007是AutoCAD系列软件的最新版本，与AutoCAD先前的版本相比，它在性能和功能方面都有较大的增强，同时保证与低版本完全兼容。
2
1.1.1 绘制平面图形
在AutoCAD的“绘图”工具栏中提供了丰富的平面绘图工具，利用它们可以绘制直线、多段线、圆、矩形、多边形、椭圆等基本图形，再借助于“修改”工具栏中的修改工具和“标注” 工具栏中的标注工具，便可以绘制出各种各样的平面图形，如图
4
1.1.3 绘制三维图形
在AutoCAD中，不仅可以将一些平面图形通过拉伸、设置标高和厚度转换为三维图形，还可以使用“绘图”>“曲面”菜单中的菜单项绘制三维曲面、三维网格、旋转曲面等曲面，以及使用 “绘图”>“实体”菜单中的菜单项绘制圆柱体、球体、长方体等基本实体。如果再借助于“修改”菜单中的有关工具，就可以绘制出各种复杂的三维图形，如图1-3所示。
25
26
1.3.4 工具选项板
“工具选项板”形式如图1-12所示。工具选项板的主要特点如下：
5
6
1.1.4 注释和标注图形尺寸
对绘制的图形进行注释和标注尺寸是整个绘图过程中不可缺少的一步。通过为图形加上注释，可对图形进行说明，如零件的粗糙度、技术要求等。

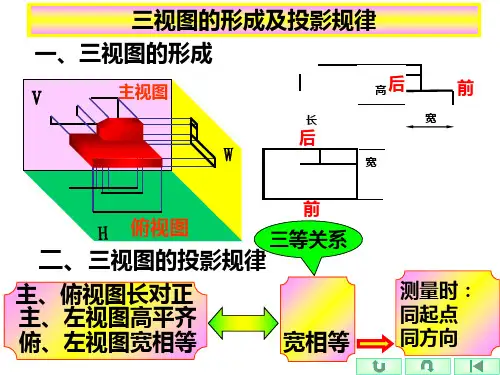

《机械制图与CAD技术基础》课件2 PPT课件：第二章 AutoCAD2017绘图基础

一、AutoCAD2017工作界面介绍
7.模型/布局选项卡模型/布局选项卡用于实现模型空间与图纸空间的切换。
8.命令行窗口命令行窗口是AutoCAD显示用户从键盘键入的命令和显示AutoCAD
提示信息的地方。 9.状态栏状态栏用于显示或设置当前的绘图状态。状态栏上最左边的一组
数字反映当前光标的坐标，其余按钮从左到右分别表示当前是否启用了图形栅格、捕捉模式、正交限制光标、按指定角度限制光标、等轴测草图、显示捕捉参照线、将光标捕捉到二维参考点、显示注释对象、在注释比例发生变化时，将比例添加到注释性对象、当前视图的注释比例、切换工作空间、注释监视器、隔离对象等信息。
光标放到工具栏按钮上停留一段时间，AutoCAD会弹出一个文字提示标签，说明该按钮的功能。单击工具栏上的某一按钮可以启动相对应的AutoCAD命令。
一、AutoCAD2017工作界面介绍
4.绘图窗口绘图窗口类似于手工绘图时用的图纸，用来显示、绘制和编辑图
形的工作区域，用AutoCAD2017绘图就是在此区域中完成的。由于 AutoCAD2017采用多文档设计环境，所以可以同时存在多个绘图窗口。
2.3 AutoCAD2017二维基本绘图命令
执行AutoCAD2017的绘图命令，可利用提供的“绘图”下拉菜单和 “绘图”工具栏，也可以在命令窗口输入相应的命令。常用的是前两种方法。
六、绘圆命令
AutoCAD2017用于绘圆的命令是CIRCLE，也可通过下拉菜单“绘图 ” →“圆”的子菜单）或“绘图”工具栏上的圆按钮执行该命令。
4.图层的冻结与解冻
如果冻结某一图层，那么该图层上的图形对象不能被显示出来，也不能输出到图纸，而且也不参与图形之间的运算，解冻的图层正好相反。

autocad教程ppt课件

保存文件
通过菜单栏或工具栏中的保存文件命令，可以将当前文件保存到磁盘上。
另存为
通过菜单栏或工具栏中的另存为命令，可以将当前文件另存为一个新的文件，以便备份或修改。
绘图设置
图层设置通过图层可以对图形进行管理，以便更好地组织和管理图形元素。用户可以根据需要创建、删除、修改图层。
视图设置视图是表示图形显示方式的一种方式，用户可以通过视图设置调整图形的显示效果，以便更好地观察和分析图形。
详细描述
在Autocad中绘制建筑平面图需要先设置图层，以便对不同对象进行分类管理。然后，使用线段工具绘制出建筑物的墙体、门窗等基本结构。根据设计要求，还可以添加楼梯、隔断等细节部分。最后，使用标注工具对平面图进行尺寸标注和文字说明。
绘制电路图
总结词
掌握绘制电路图的基本步骤和技巧，包括设置图层、绘制电路元件、连接导线等。
详细描述
在Autocad中绘制电路图需要先设置图层，以便对不同对象进行分类管理。然后，使用绘图工具绘制出电路元件，如电阻、电容、集成电路等。接着，根据电路原理，使用线段工具将元件连接起来，形成完整的电路。最后，使用标注工具对电路图进行标注和说明，确保图纸准确无误。
THANKS
感谢观看
形位公差标注
形位公差定义
形位公差是用于描述零件几何形状和位置精度的标准。在AutoCAD中，您可以使用形位公差工具来定义公差值和符号。
形位公差标注
选择要标注的元素，然后使用“标注 ”菜单下的“形位公差”命令。在弹出的对话框中，输入公差值和符号，并选择适当的基准和参考元素。
06
打印与输出
尺寸标注
线性标注
01
用于测量两点之间的水平或垂直距离。选择“标注”菜单下的

中文版AutoCAD 2007基础教程课件_第1章 AutoCAD2007绘图基础

设置测量单位的当前类型。该值包括“建筑”“小数”“工、、程”“分数”和“科学” 、设置线性测量值显示的小数位数或分数大小设置当前角度格式设置当前角度显示的精度以顺时针方向计算正的角度值。默认的正角度方向是逆时针方向单击该按钮将打开“方向控制”对话框，可以设置起始角度(0°)的方向
AutoCAD 2007基础教程
1.1.2 绘图窗口
在AutoCAD中，绘图窗口是用户绘图的工作区域，所有的绘图结果都反映在这个窗口中。可以根据需要关闭其周围和里面的各个工具栏，以增大绘图空间。如果图纸比较大，需要查看未显示部分时，可以单击窗口右边与下边滚动条上的箭头，或拖动滚动条上的滑块来移动图纸。在绘图窗口中除了显示当前的绘图结果外，还显示了当前使用的坐标系类型以及坐标原点、X轴、Y轴、Z轴的方向等。默认情况下，坐标系为世界坐标系(WCS)。图窗口的下方有“模型”和“布局”选项卡，单击其标签可以在模型空间或图纸空间之间来回切换。
AutoCAD 2007基础教程
1.1.1 标题栏
标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息，如果是AutoCAD默认的图形文件，其名称为DrawingN.dwg( N是数字)。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下拉菜单，可以执行最小化或最大化窗口、恢复窗口、移动窗口、关闭AutoCAD 等操作。
AutoCAD 2007基础教程
1.2.4 使用鼠标执行命令
在绘图窗口，光标通常显示为“十”字线形式。当光标移至菜单选项、工具或对话框内时，它会变成一个箭头。无论光标是“十”字线形式还是箭头形式，当单击或者按下鼠标键时，都会执行相应的命令或动作。在AutoCAD中，鼠标按钮是按照下述规则定义的。拾取键：通常指鼠标左键，用于指定屏幕上的点，也可以用来选择 Windows对象、AutoCAD对象、工具栏按钮和菜单命令等。回车键：指鼠标右键，相当于Enter键，用于结束当前使用的命令，此时系统将根据当前绘图状态而弹出不同的快捷菜单。弹出菜单：当使用Shift键和鼠标右键的组合时，系统将弹出一个光标菜单，用于设置捕捉点的方法。对于三键鼠标，弹出按钮通常是鼠标的中间按钮。

autocad基础知识和基本操作PPT课件

关闭文件
通过菜单栏或快捷键关闭当前文档。
05
04
另存为
通过菜单栏或快捷键将当前文档另存为其他格式或位置。
坐标系与视图控制
世界坐标系
固定的坐标系，用于定义图形的基本方向和位置。
用户坐标系
可变动的坐标系，用户可以根据需要自定义坐标轴的方向和原点位置。
视图控制
通过平移、缩放、旋转等操作调整绘图区域的视图，以便更好地观察和编辑图形。

03
基本操作
命令行与快捷键
命令行
Autocad的命令行是用户与软件交互的主要界面，用户可以通过输入命令来执行各种操作。常用的命令有直线（LINE）、圆（CIRCLE）、修剪（TRIM）等。
快捷键
Autocad提供了许多快捷键，使用户能够快速执行常用命令。例如，输入“L” 可以开始绘制直线，输入“C”可以绘制圆。
工程师使用Autocad进行机械零件设计、电气设计以及流体动力学分析。
Autocad的重要性在于它提供了一种高效、精确的设计工具，帮助设计师和工程师更快地完成设计任务，提高设计质量和生产效率。
Autocad的发展历程
01
Autocad最初版本于1982年发布，是第一个用于微机的CAD软件。
智能化人工智能和机器学习技术在未来可能会被更多地应用于Autocad 中，例如自动识别对象、智能辅助设计等。
协同化随着团队协作需求的增加， Autocad可能会加强多人协同设计的功能，提高团队协作效率。
THANKS
感谢观看
Autocad支持多种操作系统，可在 Windows、Mac OS和Linux等平台上运行。
它提供了一套完整的工具集，用于创建、编辑、管理和共享2D和3D设计。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3) 创建图层及设置线型、线宽
//输入圆半径，按Enter键
方括弧“[]”中以“/”隔开的内容表示各个选项，若要选择某个选项，则需输入圆括
号中的字母，可以是大写或小写形式。例如，想通过3点画圆，就输入“3P”。
尖括号“”中的内容是当前默认值。
5) 选择对象的常用方法
逐个拾取对象用矩形窗口选择对象，如左图所示用交叉窗口选择对象，如右图所示给选择集添加或去除对象
1. 用AutoCAD绘制平面图的流程
平面图形一般由直线、圆、圆弧和多边形等图形元素组成，作图时应从哪一部分入手呢？手工绘图时，一般先绘制作图基准线、重要的定位线，然后绘制已知线段及连接线段等，用AutoCAD绘图采取的步骤与手工绘图类似。
绘制平面图形，如图所示，此图布置在A3幅面的图框中，绘图比例1:2。
2.图形文件管理
• 利用样板文件创建新文件。
在具体的设计工作中，为使图纸统一，许多项目都需要设定为相同标准，如字体、标注样式、图层及标题栏等。建立标准绘图环境的有效方法是使用样板文件，在样板文件中已经保存了各种标准设置，这样每当建立新图时，就能以此文件为原型，将其设置复制到当前图样中，使新图具有与样板图相同的作图环境。
6) 删除对象
要删除某对象，用户可以用光标先选择该对象，然后单击【修改】工具栏上的按钮
7) 撤销和重复命令
按Esc键终止命令按Enter键重复刚使用过的命令
8) 取消已执行的操作
单击【标准】工具栏上的按钮取消已执行的操作
当取消一个或多个操作后，若又想恢复原来的效果，可单击【标准】工具栏上的按钮
【窗口】菜单列出了所有已打开的图形文件，文件名前带符号 “√”的文件是被激活文件。若用户想激活其他文件，只需选择它即可。
4. 上机练习
1.启动AutoCAD ，将用户界面重新布置，如图所示。
2.以下的练习内容包括创建及存储图形文件、熟悉AutoCAD命令执行过程及快速查看图形。
1. 利用AutoCAD提供的样板文件“acadiso.dwt t”创建新文件。
• 打开DWG图形文件。
• 保存图形文件。
快速保存。换名存盘，设定保存类型。
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交
3. AutoCAD多文档设计环境
AutoCAD从2000版起开始支持多文档环境，在此环境下，用户可同时打开多个图形文件。图中所示的是打开4个图形文件时的程序界面（窗口层叠）。
AutoCAD基础教程 PPT
1. 了解AutoCAD用户界面及学习基本操作
本节简要介绍AutoCAD用户界面及常用的一些基本操作。
1) AutoCAD用户界面
AutoCAD用户界面如图所示，主要由标题栏、绘图窗口、菜单栏、工具栏、面板、命令提示窗口、滚动条和状态栏等部分组成
2) 工作空间
AutoCAD提供的默认工作空间有以下3个。 • 二维草图与注释。 • 三维建模。 • AutoCAD经典。
是用鼠标选择一个菜单命令或单击工具栏上的命令按钮。
一个典型的命令执行过程如下。
命令: circle
//输入命令全称Circle或简称C，按Enter键
指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:90,100
//输入圆心坐标，按Enter键
指定圆的半径或 [直径(D)]: 70
2. 进入“AutoCAD经典”工作空间，用LIMITS命令设定绘图区域的大小为150×150。
3. 单击状态栏上的显示出来。
按钮，再单击【标准】工具栏上的
按钮，使栅格充满整个图形窗口
4. 进入模型空间，单击【绘图】工具栏上的按钮，AutoCAD提示：
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //在屏幕上单击一点
指定圆的半径或 [直径(D)] <30.0000>: 50
//输入圆半径
命令:
//按Enter键重复上一个命令
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: //在屏幕上单击一点
指定圆的半径或 [直径(D)] <50.0000>: 100
//输入圆半径
命令:
//按Enter键重复上一个命令
1) 利用样板文件创建新图形
选取菜单命令【文件】/【新建】，打开【选择样板】对话框如图所示。在该对话框中列出了许多样板文件，选择文件“acadiso.dwt”。单击“打开”按钮，创建新图形。
2) 设定绘图区域的大小
•选取菜单命令【格式】/【图形界限】，设置当前屏幕大小为500400。 •选取菜单命令【视图】/【缩放】/【范围】，则当前绘图窗口高度尺寸变为400。
3) 打开及布置工具栏
移动光标到任一工具栏上，然后单击鼠标右键，弹出快捷菜单，在此菜单上列出了工具栏的名称。若名称前带有“√”标记，则表示该工具栏已打开。选择菜单上某一选项，就打开或关闭相应的工具栏。
4) 调用命令
启动AutoCAD命令的方法一般有两种，一种是在命令行中输入命令全称或简称，另一种
9) 快速缩放及移动图形
通过按钮缩放图形
通过按钮平移图形
10)将图形全部显示在窗口中
单击【标准】工具栏上的按钮，将图形全部显示在程序窗口中
11)设定绘图区域大小
AutoCAD的绘图空间是无限大的，但用户可以设定程序窗口中显示出的绘图区域的大小。选取菜单命令【格式】/ 【图形界限】设定绘图区域大小
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]: *取消* //按Esc键取消命令
5. 单击【标准】工具栏上的
按钮使图形充满整个绘图窗口。
6. 利用【标准】工具栏上的
、按钮来移动和缩放图形。
7. 以文件名“User.dwg”保存图形。
第2章绘图流程
本章将通过实例说明用AutoCAD绘制平面图的流程，虽然到目前为止同学们还未学习AutoCAD的绘图命令，但可根据给出的详细的命令序列一步步画出图形，从而对使用AutoCAD绘图的全过程有一个较清晰的了解。这样在以后绘图时，可按此过程作图，以养成良好的作图习惯，从而提高作图效率。
