讲解轴系结构改错题

机械设计轴系结构改错题结构改错原则1.保证轴的定位；2.保证轴上零件轴向、周向定位和固定；3.考虑轴的加工工艺性；4.考虑轴及轴上零件的装拆和调整；5.轴的受力合理、减少应力集中，提高轴的强度。

轴结构常见错误总结（箭头左侧图中红圈为错误，右侧为改正）一、轴本身的常见结构错误：1.必须把不同的加工表面区别开来；2.轴段的长度必须小于轮毂的长度；3.必须考虑轴上零件的轴向、周向固定问题；4.轴外伸处应考虑密封问题。

二、轴承安装的常见错误：1.角接触轴承和圆锥滚子轴承1)一定要成对使用；2)方向必须正确，必须正装（如图a）或反装（如图b）；3)外圈定位（固定）边一定是宽边。

2.轴承内外圈的定位必须注意内外圈的直径尺寸问题1)内圈的外径一定要大于固定结构的直径；2)外圈的内径一定要小于固定结构的直径。

3.轴上如有轴向力时，必须使用能承受轴向力的轴承。

30000型或70000型4.轴承必须考虑密封问题；5.轴承必须考虑轴向间隙调整问题。

三、键槽的常见错误：1.同一轴上所有键槽应在一条直线上；2.键槽的长度必须小于轴段的长度；四、轴承端盖的常见错误1.对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的背面；2.和机体的联接处必须要考虑采用垫片调整轴承的间隙问题；3.轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

例子：重点：（1）轴系上零件的选用及结构表达；（2）支点轴向固定结构；（3）轴系上零件的相互位置关系（动件与静件接触、轴上零件定位和固定）；（4）结构工艺性（加工、装拆、调查）；（5）润滑和密封；（6）绘图表达等其他错误。

此轴系结构的主要错误如下：（1）凸缘式半联轴器无法联接，缺少联接螺栓孔；（2）联轴器孔应该打通；（3）联轴器周向未定位，应添加定位平键；（4）联轴器轴向未定位，在配合轴段应留有定位阶梯；（5）箱体外壁的加工面与非加工面没有分开，会造成轴承端盖安装不可靠或精加工面过大等问题；（6）轴与轴承端盖间应留有间隙。

轴结构改错题目：1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。

(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。

(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

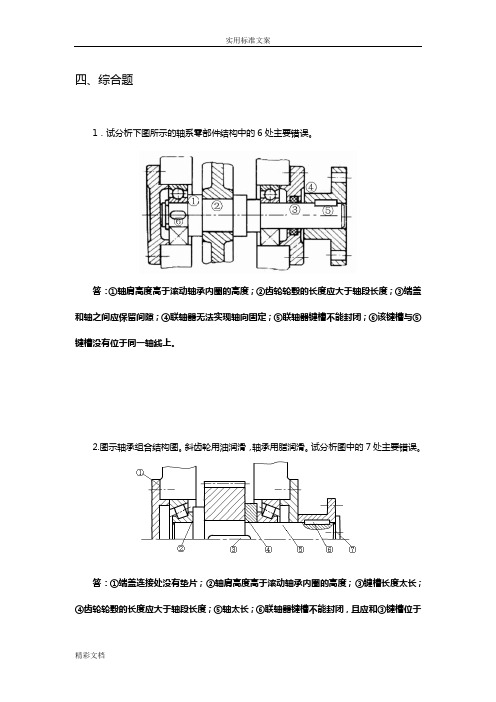

四、综合题1．试分析下图所示的轴系零部件结构中的6处主要错误。

答：①轴肩高度高于滚动轴承内圈的高度；②齿轮轮毂的长度应大于轴段长度；③端盖和轴之间应保留间隙；④联轴器无法实现轴向固定；⑤联轴器键槽不能封闭；⑥该键槽与⑤键槽没有位于同一轴线上。

2.图示轴承组合结构图。

斜齿轮用油润滑，轴承用脂润滑。

试分析图中的7处主要错误。

答：①端盖连接处没有垫片；②轴肩高度高于滚动轴承内圈的高度；③键槽长度太长；④齿轮轮毂的长度应大于轴段长度；⑤轴太长；⑥联轴器键槽不能封闭，且应和③键槽位于轴的同一母线上；⑦轴端轴向定位方式错误。

3.试指出下图中的7处主要结构错误，倒角和圆角忽略不计。

答：①无键槽，无法实现周向定位；②端盖和轴之间应保留间隙；③无越程槽，无法加工；④无油毡，缺少密封装置；⑤齿轮齿根圆直径小于轴段直径，无法加工；⑥轴承的外圈无定位；⑦轴肩高度高于滚动轴承内圈的高度。

4.试分析图示轴系结构图中的6处主要错误。

答：①轴肩高度高于滚动轴承内圈的高度；②键槽长度太长；③齿轮轮毂的长度应大于轴段长度；④轴承无法实现轴向定位；⑤轴段太长，应加以区别；⑥键的上端面应与轮毂键槽有空隙，且应和②键槽位于轴的同一母线上。

5.图示轴系结构图，试分析其中的6处主要错误。

答：①端盖和轴之间应保留间隙；②轴肩高度高于滚动轴承内圈的高度；③齿轮轮毂的长度应大于轴段长度；④联轴器无法轴向定位；⑤无键，联轴器无法周向定位；⑥无越程槽，无法加工；⑦轴太长；⑧联轴器右端应是通孔；⑨端盖与箱体无垫片；⑩轴肩高度应低于滚动轴承内圈的高度；（11）键槽太长；（12）无调整垫片；（13）同⑩；（14）无油毡，缺少密封装置。

6.试指出下图中的6处错误。

答：①键槽太长；②无油毡，缺少密封装置；③轴段太长；④齿轮轮毂的长度应大于轴段长度；⑤轴承没有轴向定位；⑥端盖与箱体之间缺乏垫片。

7.试指出下图中6处主要错误。

答：①轴肩高度高于滚动轴承内圈的高度；②键槽太长；③齿轮轮毂的长度应大于轴段长度；④无油毡，缺少密封装置；⑤联轴器无法轴向定位；⑥无键槽，联轴器无法实现周向定位。

轴系装配结构设计错误案例：1、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（注：润滑方式、倒角和圆角忽略不计。

）解答⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰2、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

解答⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。

轴改错题与总结】轴的设计改错题总结轴结构改错题目：1、请指出下列图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。

(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构〔结构对称，画一半即可。

(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误〔不少于7处〕〔7分〕〔注：润滑方式、倒角和圆角忽视不计。

〕例①——缺少调整垫片[解] ⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确〔应当局部剖视〕⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不行靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误〔不合理〕的缘由。

〔5分〕⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应当小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应当与中间部位的键槽在同一母线上布置；⑸——键的长度应当小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必需把不同的加工外表区分开来；⑵、轴段的长度必需小于轮毂的长度；⑶、必需考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、肯定要成对使用；②、方向必需正确，必需正装或反装；③、外圈定位〔固定〕边肯定是宽边。

⑵、轴承内外圈的定位必需留意内外圈的直径尺寸问题①、内圈的外径肯定要大于固定结构的直径；②、外圈的内径肯定要小于固定结构的直径。

⑶、轴上如有轴向力时，必需使用能承受轴向力的轴承。

⑷、轴承必需考虑密封问题；⑸、轴承必需考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上全部键槽应在一个对称线上；⑵、键槽的长度必需小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖肯定要顶在轴承的大端；⑵、和机体的联接处必需要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必需和轴有间隙，同时，必需考虑密封问题。

1）轴肩太高，6）应有键槽，周向固定；7）端盖不应与轴接触；8）端盖密封槽形状应为梯形；9）平键顶部与轮毂槽间应有间隙；10）联轴器无轴向固定，且与端盖间隙太小，易接触；11）应该有调整垫片。

二、1.指出图3中的结构错误，并在轴线下侧画出其正确结构图。

（14分）图3解错误位置及正确结构图如图3所示。

其错误主要是：（1）伸出轴端（左端）的轴肩端面与轴承盖外侧之间的距离太短。

（2）轴承端盖与轴之间应留有间隙。

（3）左端轴承内圈和套筒装不上，也拆不下来。

（4）右圆锥滚子轴承应反装。

（6）与轮毂相配的轴段长度应小于轮毂长度。

（71、左轴承内圈轴肩过高，轴承拆卸困难2、缺调整垫片3、与轮毂相配的轴段长度应小于轮毂长度4、右轴承内圈定位套筒过高，轴承拆卸困难5、联轴器与端盖间隙太小，易接触6、联轴器右侧无需固定1、轴左端少倒角2、左轴承内圈定位过高，无法拆卸3、左轴承缺外圈定位4、齿轮定位键槽太短5、装齿轮的轴段应采用阶梯轴，右侧用套筒轴向定位6、右轴承少外圈定位以及密封装置7、右边的轮毂无法安装1、与轮毂相配的轴段长度应小于轮毂长度2、键槽太长3、轴承无法拆卸4、缺少调整垫片5、轴承盖与轴之间应留有间隙并且缺少密封装置6、联轴器缺少周向定位7、联轴器缺少轴向定位指出图中轴系结构的错误，并作简要说明。

5、右轴承盖处缺少密封。

6、缺少调节垫片。

7、联轴器缺少周向定位。

5、右轴承左侧缺少定位6、右轴承右侧缺少定位7、右轴承盖缺少调节垫片。
