轴系改错总结及例题

机械设计轴系结构改错题结构改错原则1.保证轴的定位；2.保证轴上零件轴向、周向定位和固定；3.考虑轴的加工工艺性；4.考虑轴及轴上零件的装拆和调整；5.轴的受力合理、减少应力集中，提高轴的强度。

轴结构常见错误总结（箭头左侧图中红圈为错误，右侧为改正）一、轴本身的常见结构错误：1.必须把不同的加工表面区别开来；2.轴段的长度必须小于轮毂的长度；3.必须考虑轴上零件的轴向、周向固定问题；4.轴外伸处应考虑密封问题。

二、轴承安装的常见错误：1.角接触轴承和圆锥滚子轴承1)一定要成对使用；2)方向必须正确，必须正装（如图a）或反装（如图b）；3)外圈定位（固定）边一定是宽边。

2.轴承内外圈的定位必须注意内外圈的直径尺寸问题1)内圈的外径一定要大于固定结构的直径；2)外圈的内径一定要小于固定结构的直径。

3.轴上如有轴向力时，必须使用能承受轴向力的轴承。

30000型或70000型4.轴承必须考虑密封问题；5.轴承必须考虑轴向间隙调整问题。

三、键槽的常见错误：1.同一轴上所有键槽应在一条直线上；2.键槽的长度必须小于轴段的长度；四、轴承端盖的常见错误1.对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的背面；2.和机体的联接处必须要考虑采用垫片调整轴承的间隙问题；3.轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

例子：重点：（1）轴系上零件的选用及结构表达；（2）支点轴向固定结构；（3）轴系上零件的相互位置关系（动件与静件接触、轴上零件定位和固定）；（4）结构工艺性（加工、装拆、调查）；（5）润滑和密封；（6）绘图表达等其他错误。

此轴系结构的主要错误如下：（1）凸缘式半联轴器无法联接，缺少联接螺栓孔；（2）联轴器孔应该打通；（3）联轴器周向未定位，应添加定位平键；（4）联轴器轴向未定位，在配合轴段应留有定位阶梯；（5）箱体外壁的加工面与非加工面没有分开，会造成轴承端盖安装不可靠或精加工面过大等问题；（6）轴与轴承端盖间应留有间隙。

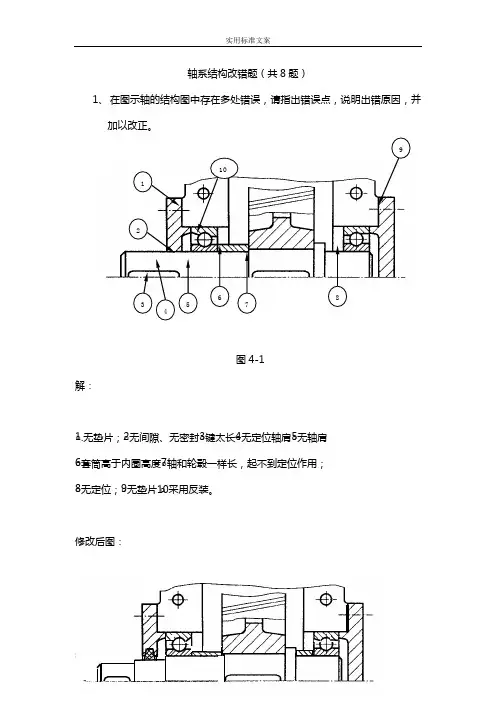

轴系结构改错题（共8题）1、 在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

图4-1解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于内圈高度○7轴和轮毂一样长，起不到定位作用； ○8无定位；○9无垫片○10采用反装。

修改后图：162873549102、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

3、解：画出的正确结构图如图。

①固定轴肩端面与轴承盖的轴向间距太小。

②轴承盖与轴之间应有间隙。

③轴承内环和套简装不上，也拆不下来。

④轴承安装方向不对。

⑤轴承外圈内与壳体内壁间应有5-8mm间距。

⑥与轮毂相配的轴段长度应小于轮毂长。

⑦轴承内圈拆不下来。

3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解：画出的正确结构图如图。

①轴的右端面应缩到联轴器端面内1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承内圈过长，应缩短一点。

4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。

解：1．应设密封圈并留间隙；2．套筒不可同时接触内、外圈；3．轮毂应比轴段长1-2mm；4．联轴器应给定位台阶；5．应有绩作用向定位；6．此处不必卡圈固定内圈；7．轴承内圈装入应有台阶；8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片；10．轴环高不能超过内圈厚度；11．键太长，套筒不能起定位作用；12．轴承盖凸缘内应切倒角槽；13．应加挡油环。

轴改错题与总结部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑1左、右两边轴承端盖均无调整垫片2左边轴承内圈固定错误，轴肩高过内圈高度3键过长4齿轮轮毂的长度要长过与其配合的轴段的长度1－2mm5套筒高度高过右边轴承内圈的高度6右边轴承端盖与轴要留有间歇7右边轴承端盖与轴间要有密封圈8和右端轴承相配合的轴端作成阶梯轴，便于装拆9两端的轴承要设有挡油环10联轴器没有周向定位。

轴结构改错题目：1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。

(10分>2、请指出图示轴系结构的主要错误，并绘出正确的结构<结构对称，画一半即可。

(12分>3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误<不少于7处）<7分）b5E2RGbCAP<注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确<应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误<不合理）的原因。

<5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位<固定）边一定是宽边。

改正：
1、端盖密封与轴装配应有间隙；
2、套筒太长，应用轴肩定位；
3、套杯与箱体间应有调整垫片；
4、端盖与套杯间应有密封垫片；
5、锥齿轮轴端处轴太长，应比齿轮端部稍短；
6、右端套杯轴向固定超过了右端轴承外圈；
7、与右端轴承内圈配合的轴颈长度应比轴承内圈宽度稍短；
8、套杯不与轴承接触处的内径应大些，减少加工面；
9、两轴承应反装，以提高轴的支承刚性；若轴承反装，则套杯不与轴承接触处的内径应小些，形成轴承外圈的轴向定位
改正：
1、齿轮周向定位用的键太长，不宜超过该轴端长度；
2、透盖与轴之间配合有间隙，且有毡圈密封；
3、两端的端盖与箱体配合处均应有调整垫片；
4、与齿轮配合的轴段长度应比齿轮宽度稍小；
5、右轴承内圈定位用的套筒直径不宜超过内圈高度；
6、左轴承内圈定位用的轴肩高度不宜超过轴承内圈高度；
7、透盖和右端轴承与轴配合处，轴应为阶梯状，且与透盖配合处轴径小；
改正：
1、右轴承内圈右端面应有轴向定位，可用圆螺母加止动垫片，螺纹外径略小于轴承内径；
2、轴上加工螺纹段右边的一段轴颈穿过透盖，该段轴径应小于螺纹内径；
3、端盖与轴之间应留有间隙，且应有密
4、两轴承内圈之间的轴径应小于轴承内径；封毡圈；
5、两轴承外圈之间的套杯内径应小于轴承外径，形成轴承外圈定位凸肩；
6、左轴承内圈左侧轴肩过高，应减至内圈高的2/3左右；
7、套杯凸缘不应在左边，应在右边；
8、箱体孔的中部直径应加大，以减少经加工面；
9、端盖与套杯配合段过长，端盖与右轴承外圈之间应有较大间隙；
10、套杯凸缘与箱体间应有调整垫片、套杯凸缘与端盖之间应有密封垫片；
11、轴的右端及端盖外圆外侧应有倒角。

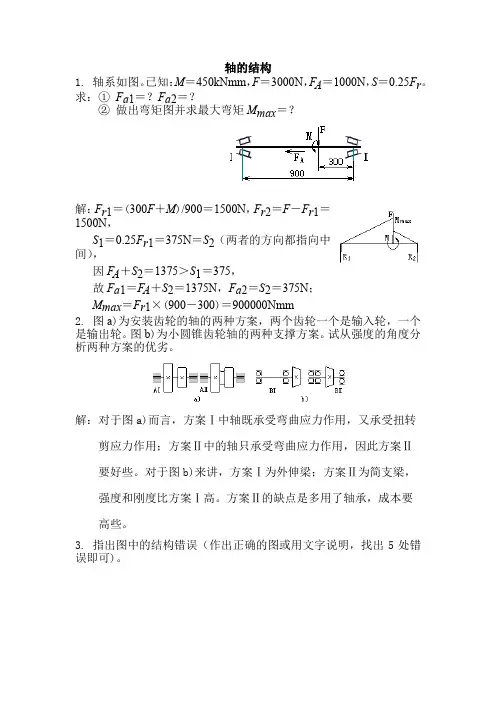

轴的结构1.轴系如图。

已知：M＝450kNmm，F＝3000N，F A＝1000N，S＝0.25F r。

求：①F a1＝？F a2＝？②做出弯矩图并求最大弯矩M max＝？解：F r1＝(300F＋M)/900＝1500N，F r2＝F－F r1＝1500N，S1＝0.25F r1＝375N＝S2（两者的方向都指向中间），因F A＋S2＝1375＞S1＝375，故F a1＝F A＋S2＝1375N，F a2＝S2＝375N；M max＝F r1×(900－300)＝900000Nmm2.图a)为安装齿轮的轴的两种方案，两个齿轮一个是输入轮，一个是输出轮。

图b)为小圆锥齿轮轴的两种支撑方案。

试从强度的角度分析两种方案的优劣。

解：对于图a)而言，方案Ⅰ中轴既承受弯曲应力作用，又承受扭转剪应力作用；方案Ⅱ中的轴只承受弯曲应力作用，因此方案Ⅱ要好些。

对于图b)来讲，方案Ⅰ为外伸梁；方案Ⅱ为简支梁，强度和刚度比方案Ⅰ高。

方案Ⅱ的缺点是多用了轴承，成本要高些。

3.指出图中的结构错误（作出正确的图或用文字说明，找出5处错误即可)。

解：正确的结构图如下。

4.指出图中的结构错误（作出正确的图或用文字说明，找出5处错误即可）。

解：正确的结构图如下。

5.指出图中轴系的结构错误并说明理由，其中齿轮用油润滑，轴承用脂润滑。

1）（例）轴承盖缺少调整垫片2）箱体与轴承端盖处无凸台3）轴承端盖应减少加工面4）定位套筒过高，影响轴承拆卸5）齿轮缺少键周向定位6）应设计挡油盘，阻挡稀油进入轴承7）与齿轮相配轴段应短些，否则齿轮定位不可靠8）精加工面过长，且轴承装拆不便9）右端的角接触球轴承外圈排列方向有错10）轴承透盖未设计密封件11）轴承透盖与轴直接接触，缺少间隙12）带轮左侧无轴带轮向定位13）带轮无键周向定位14）与带轮相配轴段应短些，否则带轮用轴端挡圈定位不可靠15）轴承不需要键周向定位16）套筒太短，无法使齿轮右侧定位6.图示轴的结构1、2、3处有哪些不合理的地方？用文字说明。

1、半联轴器左端没有轴向定位，会产生轴向窜动。

2、此段轴过长，会造成半联轴器轴向定位不可靠
3、此处无键联接，半联轴器没有周向固定。

4、半联轴器右端没有轴向定位，会产生轴向窜动。

5、该轴段过长，轴承装拆不方便。

6、12没有调整垫片，轴承间隙无法调整。

7、13、加工面和非加工面没区分开
8、套筒直径过大，超过了轴承内圈，无法拆卸轴承。

9、此段轴长等于了齿轮的宽度，齿轮轴向定位不可靠。

10、齿轮处无键联接，没有周向定位。

11、轴环直径过大，超过了轴承内圈，无法拆卸轴承。

1、键过长。

2、运动件与静止件干涉。

3、无密封圈。

4、9没有调整垫片，轴承间隙无法调整。

5、该轴段过长，轴承装拆不方便。

6、套筒直径过大，超过了轴承内圈，无法拆卸轴承。

7、此段轴长等于了齿轮的宽度，齿轮轴向定位不可靠。

8、轴承左端面无轴向定位，会产生轴向窜动。

作业集轴系结构改错习题及解析例题41 分析轴系结构的错误，说明错误原因，并画出正确结构。

题41图42 分析轴系结构的错误，说明错误原因，并画出正确结构。

题42图43 分析轴系结构的错误，说明错误原因，并画出正确结构。

题43图44 分析轴系结构的错误，说明错误原因，并画出正确结构。

题44图8. 图示采用一对反装圆锥滚子轴承的小锥齿轮轴承组合结构。

指出结构中的错误，加以改正并画出轴向力的传递路线。

解题要点：该例支点的轴向固定结构型式为两端固定结构，即两支点各承担一个方向的轴向力。

（1）存在的问题1）两轴承外圈均未固定，轴运转时，外圈极易松动脱落。

2）轴向力无法传到机座上。

向左推动轴外伸端时，整个轴连同轴承均将从套杯中滑出；齿轮工作时将受到向右的轴向力，此时轴将带着左轴承和右轴承的内圈向右移动，致使右轴承分离脱落。

3）轴承间隙无法调整。

4）改正方法（2）改正方法1）将两轴承内圈间的套筒去掉，再将套杯中间部分内径减小，形成两价目内挡肩固定轴承外圈，从而使左轴承上向右的轴向力及右轴承上向左的轴向力通过外圈、套杯传到机座上。

2)在右轴承右侧轴上制出一段螺纹，并配以圆螺母和止动垫圈用来调整轴承间隙，同时借助圆螺母轴上向左的轴力传到套杯上。

3）在套杯和机座间加调整垫片，以调整轴系的轴向位置；在套杯和端盖间也应加调整垫片，使端盖脱离轴承外圈，兼起密封作用。

改正后的结构及轴向力的传递路线见图解。

9. 图示的蜗杆轴轴承组合结构，一端采用一对正装的角接触球轴承，另一端为圆柱滚子轴承。

指出图中错误加以改正，并画出轴向力的传递路线。

解题要点：该例的支点轴向固定结构应为一端固定、一端游动的型式，即轴承组一侧为固定端、固柱滚子轴承一侧为游动端。

（1）存在问题1）固定端两轴承的内、外圈均未作双向固定。

当轴肥向左的轴力时，该支点上两轴承将随着轴从套杯中脱出，或轴颈与轴承内圈配合松动，故无法将向左的轴向力传到机座上。

2）固定端两轴承的间隙无法调整。

轴系结构改错题（共7题）1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

解：1.此处螺栓连接用该有垫片；2 轴承端盖与轴之间应该有间隙，并且配有密封。

3键的位置和尺寸不合适 4无定位轴肩5无轴肩 6套筒直径太大，不应该超过轴承内圈高度；7轴和轮毂一样长，起不到定位作用；8无定位；9无垫片10采用反装。

2、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解： 画出的正确结构图如图。

①轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； ②联轴器与透盖不能接触，联轴器应右移； ③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙； ⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm ；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm ，轴颈右端面缩进去； ⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右； ⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承内圈过长，应缩短一点。

3、试分析指出图中所示轴系结构中的错误，说明原因。

图中齿轮用油润滑，轴承用脂润滑。

解: 每指出1个错误得1分，说明错误原因得1分。

总分不超过10分。

存在问题分析： （1）轴承的轴向固定、调整，轴向力传递方面错误1）轴系采用全固式结构，两轴承反装不能将轴向力传到机架，应该为正装。

2）全固式结构中，轴左端的弹性挡圈多余，应去掉。

3）端盖处没有调整垫片，不能调整轴承游隙。

（2）转动零件与固定零件接触，不能正常工作方面错误1）轴的右端面应缩到联轴器端面内1～2mm ，轴端挡圈压到联轴器端面上，与轴端面留有间隙； 2）轴与右端盖之间不能接触，应有间隙。

3）定位齿轮的套筒径向尺寸过大，与轴承外圈接触。

轴系结构改错题
1. 错误：将 x 轴和 y 轴的标签颠倒了。

改正：将 x 轴的标签放在 x 轴上，将 y 轴的标签放在 y 轴上。

2. 错误：将两个不同的数据集放在同一条坐标轴上，导致数据之间无法区分。

改正：将每个数据集分别放在不同的坐标轴上，或者使用不
同颜色和符号来区分它们。

3. 错误：将轴的刻度标记设置得太密集，导致图表难以解读。

改正：将刻度标记调整为适当的间隔，以便更清晰的显示数据。

4. 错误：未标注轴的单位，导致读者无法理解图表的含义。

改正：在轴上注明单位，以确保读者能够正确理解数据。

5. 错误：将轴的起点设置得不正确，导致数据无法准确呈现。

改正：确保轴的起点和标记正确设置，以确保数据能够准确
呈现。

1、请指出下图所示轴系结构的主要错误，并将正确结构画在图的下半部，或另行绘制。

(10分)2、请指出图示轴系结构的主要错误，并绘出正确的结构（结构对称，画一半即可。

(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误（不合理）的原因。

（5分）⑴——轴肩的高度超出了轴承内圈的外径；⑵——轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置；⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

专题五轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来，精加工面不能过长；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题；(5)、轴端与端盖不能接触（转动件与静止件不能接触）。

㈡、轴承安装的常见错误：⑴、角接触球轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装（若正装，轴承游隙靠调整垫片调整；若反装，轴承游隙靠圆螺母调整）；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承（角接触球轴承或圆锥滚子轴承）⑷、轴承必须考虑密封问题轴承为脂润滑时，两端的轴承内侧要有封油盘（档油环）；当齿轮齿顶圆小于轴承外圈外径时，两轴承与齿轮之间应加挡油盘，防止从齿轮上甩出的含有杂质的润滑油贱入轴承，影响轴承寿命。

⑸、轴承必须考虑轴向游隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在同一条母线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙（转动件与静止件不能接触），同时，必须考虑密封问题；(4)、轴承端盖的加工面与非加工面应以区分；(5)、箱体与轴承端盖的连接面加工面与非加工面应分开，便于装配。

㈤、联轴器的常见错误(1)、联轴器没有轴向或轴向定位；(2)、联轴器不能与轴承端盖接触（转动件与静止件不能接触）；(3)、联轴器孔必须打通，否则联轴器无法安装；(4)、无沉孔的联轴器不能用压板螺钉做轴向定位。

㈥、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽；⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上；⑶、螺纹联接应保证安装尺寸；⑷、避免螺纹联接件承受附加弯矩，螺纹支承面上应加工出凸台或鱼眼坑。
