轴改错题与总结

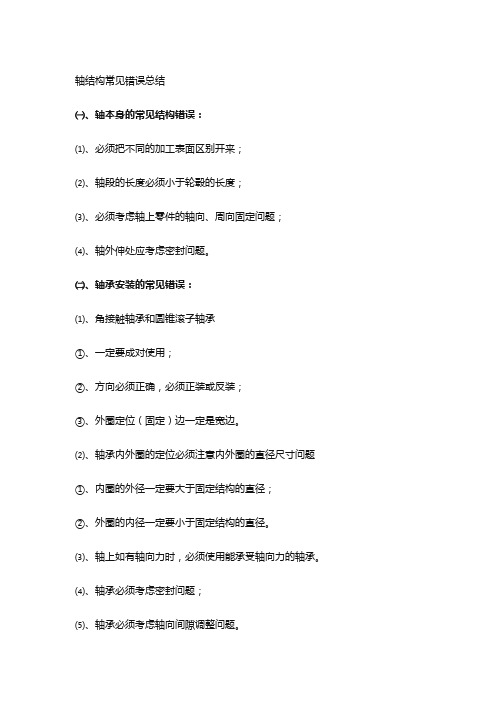

轴结构常见错误总结
㈠、轴本身的常见结构错误：
⑴、必须把不同的加工表面区别开来；
⑵、轴段的长度必须小于轮毂的长度；
⑶、必须考虑轴上零件的轴向、周向固定问题；
⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：
⑴、角接触轴承和圆锥滚子轴承
①、一定要成对使用；
②、方向必须正确，必须正装或反装；
③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题
①、内圈的外径一定要大于固定结构的直径；
②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；
⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：
⑴、同一轴上所有键槽应在一个对称线上；
⑵、键槽的长度必须小于轴段的长度；
⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误:
⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；
⑵、和机体的联接处必须要考虑轴承的间隙调整问题；
⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误:
⑴、轴上螺纹应有螺纹退刀槽;
⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;
⑶、螺纹联接应保证安装尺寸;
⑷、避免螺纹联接件承受附加弯矩。

各种轴结构改错题目轴结构改错题目：3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误（不少于7处）（7分）（注：润滑方式、倒角和圆角忽略不计。

）例①一一缺少调整垫片［解］⑴缺少调整垫片⑵一一轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷一一键槽处表达不正确（应该局部剖视）⑸一一端盖孔与轴径间无间隙⑹——多一个键⑺ 齿轮左侧轴向定位不可靠⑻ 齿轮右侧无轴向定位⑼一一轴承安装方向不对（⑽ 轴承外圈定位超咼（11）——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误 合理）的原因。

（5分）⑴一一轴肩的高度超出了轴承内圈的外径；⑵一一轴段的长度应该小于轮毂的宽度；⑶——螺纹轴段缺少螺纹退刀槽；⑷——键槽应该与中间部位的键槽在同一母线上布置.⑸一一键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密圭寸问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；(2)、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

轴结构常见错误总结㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上各轴段上所有键槽应设计在同一加工直线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。

例1.①——定位轴肩过高②——键的长度太短③——两个键应在同一母线上④——齿轮右端没有定位⑤——该传动件不能装入⑥——安装右轴承的轴段应设一轴肩⑦——右轴承与右边的传动件之间应有一个端盖，且有一个密封装置例2.图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示，指出图中的其他结构错误。

（注：润滑方式、倒角和圆角忽略不计。

）例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确（应该局部剖视）⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰例3.①——该处轴端应短于皮带轮左端面⑤——接合面没有密封圈和调整垫片 ②——皮带轮右端未轴向定位⑥——轴承内圈没有定位③——皮带轮没有周向定位⑦——齿轮左右端面没有轴向定位 ④——端盖轴孔处未密封⑧——齿轮没有周例4.①——联轴器左端无轴端挡圈 ②——联轴器无周向固定（缺键） ③——联轴器右端无轴向固定 ④——套筒过高⑤——轴头长度等于轮毂宽度 ⑥——齿轮无周向固定（缺键） ⑦——定位轴肩过高 ⑧——缺调整垫片①③② ④⑤⑥⑤⑥⑦⑦⑧①②④③⑤⑥⑧⑦⑧例5.①——轴承端盖与轴之间应留有间隙 ②——左端轴承内圈和套筒装不上③——与齿轮轮毂相配的轴头长度应小于轮毂长度 ④——齿轮没有周向固定 ⑤——定位轴肩过高⑥——左端轴承应的窄边应与右端轴承的窄边相对安装例6.①轴承端盖与箱体间无调整密封垫片；②推力轴承应成对使用，宽边相对或者窄边相对安装；轴承剖面线内、外圈不一致。

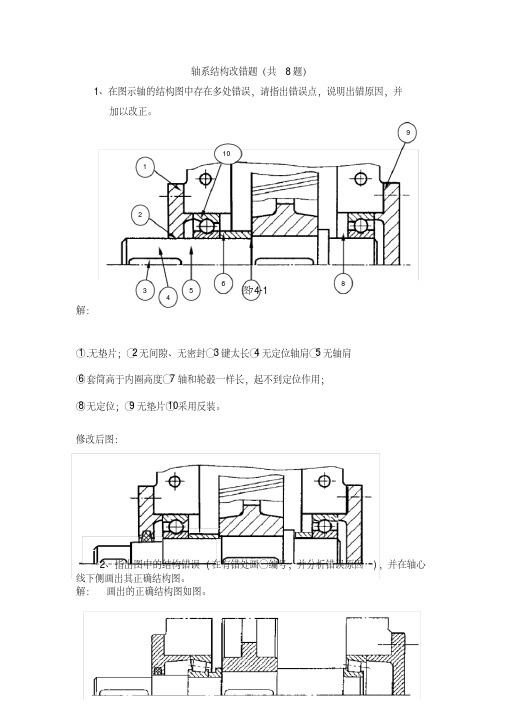

轴系结构改错题（共8题）1、在图示轴的结构图中存在多处错误，请指出错误点，说明出错原因，并加以改正。

图4-1 解：○1.无垫片；○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩○6套筒高于内圈高度○7轴和轮毂一样长，起不到定位作用；○8无定位；○9无垫片○10采用反装。

修改后图：2、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解：画出的正确结构图如图。

16287354910①固定轴肩端面与轴承盖的轴向间距太小。

②轴承盖与轴之间应有间隙。

③轴承内环和套简装不上，也拆不下来。

④轴承安装方向不对。

⑤轴承外圈内与壳体内壁间应有5-8mm间距。

⑥与轮毂相配的轴段长度应小于轮毂长。

⑦轴承内圈拆不下来。

3、指出图中的结构错误(在有错处画○编号，并分析错误原因)，并在轴心线下侧画出其正确结构图。

解：画出的正确结构图如图。

①轴的右端面应缩到联轴器端面内1～2mm，轴端挡圈压到联轴器端面上，与轴端面留有间隙；②联轴器与透盖不能接触，联轴器应右移；③联轴器与轴配合直径应小一点，形成轴肩定位；④联轴器处联接平键与蜗轮处联接平键应在一条线上；键与毂孔键槽底面间应有间隙；⑤右轴承内圈左端面只能与套筒端面接触，与轴肩端面应有间隙，所以套筒内轴颈右端面应左移1～2mm；⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1～2mm，轴颈右端面缩进去；⑦左轴承内圈不能被轴环全挡住，轴环左部轴径减小至内圈厚度的2／3左右；⑧透盖和闷盖外圆外侧应倒角，与箱体间均应有调整垫片。

⑨轴的左端伸出轴承内圈过长，应缩短一点。

4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号，分析错误原因,说明改正措施)。

解：1．应设密封圈并留间隙； 2．套筒不可同时接触内、外圈；3．轮毂应比轴段长1-2mm； 4．联轴器应给定位台阶；5．应有绩作用向定位； 6．此处不必卡圈固定内圈；7．轴承内圈装入应有台阶； 8．联轴器应为通孔，且应有轴端档圈固定；9．箱体端盖应有加工凸台并加垫片； 10．轴环高不能超过内圈厚度；11．键太长，套筒不能起定位作用； 12．轴承盖凸缘内应切倒角槽；13．应加挡油环。

轴承改错题口诀与讲解轴系结构改错题技巧轴结构常见错误总结:㈠、轴本身的常见结构错误：⑴、必须把不同的加工表面区别开来；⑵、轴段的长度必须小于轮毂的长度；⑶、必须考虑轴上零件的轴向、周向固定问题；⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误：⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用；②、方向必须正确，必须正装或反装；③、外圈定位（固定）边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径；②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时，必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题；⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误：⑴、同一轴上所有键槽应在一个对称线上；⑵、键槽的长度必须小于轴段的长度；⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承，轴承端盖一定要顶在轴承的大端；⑵、和机体的联接处必须要考虑轴承的间隙调整问题；⑶、轴承端盖为透盖时，必须和轴有间隙，同时，必须考虑密封问题。

㈤、螺纹的常见错误⑴、轴上螺纹应有螺纹退刀槽;⑵、紧定螺钉应该拧入轴上被联接零件,端部应顶在轴上;⑶、螺纹联接应保证安装尺寸;⑷、避免螺纹联接件承受附加弯矩。

如下：1 轴段太长，影响轴承2 轴肩太高，影响轴承的拆卸和安装3轴头长应比齿轮宽度小2mm，便于安装和固定位置4 键长超过齿轮，影响安装和固定套筒。

5套筒的轴肩太高，影响轴套拆，按要求选择规定尺寸6轴无非定位轴肩，不便轴承装拆。

7轴承端盖内应有密封装置。

8、轴承端盖孔与轴应动静分开，9、联轴器左无轴肩，孔无法定轴颈固定10、键槽应与齿轮键槽固定同一母线圈；11、联轴器右键应有轴端档上；12、联轴器应有连接孔；13、轴承端盖毛坯应留有凹槽孔，便于加工。

14、应有调整垫片，便于轴位置调整和轴承预调整。

1、轴承端盖无密封装置；2、套筒外径超过轴承内圈太高，轴承无法拆卸； 3、齿轮轴定位不可靠，轴段应比轮毂略小2mm ； 4、轴段无轴肩台阶，联轴器无法轴向定位； 5、轴段无配置键联接，联轴器无法周向定位； 6、轴承已由轴承端盖轴向定位，弹性档圈重复定位，应去除； 7、轴承与轴为过盈配合，轴段应采用台阶，便于装拆； 8、联轴器左端无定位，应采用轴端档圈定位； 9、 轴承端盖与机座间无垫片，垫片可以调整轴的位置。

轴系结构改错答案[整理版]四、综合题1(试分析下图所示的轴系零部件结构中的6处主要错误。

答:?轴肩高度高于滚动轴承内圈的高度;?齿轮轮毂的长度应大于轴段长度;?端盖和轴之间应保留间隙;?联轴器无法实现轴向固定;?联轴器键槽不能封闭;?该键槽与?键槽没有位于同一轴线上。

2.图示轴承组合结构图。

斜齿轮用油润滑，轴承用脂润滑。

试分析图中的7处主要错误。

答:?端盖连接处没有垫片;?轴肩高度高于滚动轴承内圈的高度;?键槽长度太长;?齿轮轮毂的长度应大于轴段长度;?轴太长;?联轴器键槽不能封闭，且应和?键槽位于轴的同一母线上;?轴端轴向定位方式错误。

3.试指出下图中的7处主要结构错误，倒角和圆角忽略不计。

答:?无键槽，无法实现周向定位;?端盖和轴之间应保留间隙;?无越程槽，无法加工;?无油毡，缺少密封装置;?齿轮齿根圆直径小于轴段直径，无法加工;?轴承的外圈无定位;?轴肩高度高于滚动轴承内圈的高度。

4.试分析图示轴系结构图中的6处主要错误。

答:?轴肩高度高于滚动轴承内圈的高度;?键槽长度太长;?齿轮轮毂的长度应大于轴段长度;?轴承无法实现轴向定位;?轴段太长，应加以区别;?键的上端面应与轮毂键槽有空隙，且应和?键槽位于轴的同一母线上。

5.图示轴系结构图，试分析其中的6处主要错误。

答:?端盖和轴之间应保留间隙;?轴肩高度高于滚动轴承内圈的高度;?齿轮轮毂的长度应大于轴段长度;?联轴器无法轴向定位;?无键，联轴器无法周向定位;?无越程槽，无法加工;?轴太长;?联轴器右端应是通孔;?端盖与箱体无垫片;?轴肩高度应低于滚动轴承内圈的高度;(11)键槽太长;(12)无调整垫片;(13)同?;(14)无油毡，缺少密封装置。

6.试指出下图中的6处错误。

答:?键槽太长;?无油毡，缺少密封装置;?轴段太长;?齿轮轮毂的长度应大于轴段长度;?轴承没有轴向定位;?端盖与箱体之间缺乏垫片。

7.试指出下图中6处主要错误。

答:?轴肩高度高于滚动轴承内圈的高度;?键槽太长;?齿轮轮毂的长度应大于轴段长度;?无油毡，缺少密封装置;?联轴器无法轴向定位;?无键槽，联轴器无法实现周向定位。

轴系结构改错题随着现代工业的发展，越来越多的机械设备采用轴系结构进行传动，轴系结构的设计和制造质量直接影响着机械设备的性能和寿命。

因此，在设计和制造轴系结构时，需要注意各种因素，杜绝各种可能的错误。

本文将通过分析和解决一些轴系结构改错题，来探讨轴系结构设计和制造中的一些常见问题。

二、轴系结构改错题1.问题描述某公司设计制造了一台轴系传动装置，其中包括一个电机、一个联轴器、一个减速器和一个输出轴。

该装置的输入轴为电机轴，输出轴为输出轴。

该装置的设计图纸如下图所示。

图1 轴系传动装置设计图该轴系传动装置在运行一段时间后，出现了以下问题：（1）输出轴转速低于设计要求。

（2）输出轴发生了严重的振动和噪声。

（3）输出轴温度升高，超过了允许的范围。

请根据以上问题，分析该轴系传动装置的设计和制造中可能存在的错误，并提出改进方案。

2.问题分析（1）输出轴转速低于设计要求。

输出轴转速低于设计要求是由于传递到输出轴的转矩不足所导致的。

传递到输出轴的转矩不足可能是由于电机功率不足、减速器传递效率低、传动链条间隙过大等原因导致的。

（2）输出轴发生了严重的振动和噪声。

输出轴发生严重的振动和噪声可能是由于轴的不平衡、联轴器的松动、轴承的磨损等原因导致的。

（3）输出轴温度升高，超过了允许的范围。

输出轴温度升高可能是由于轴承的磨损、润滑不良、轴的不平衡等原因导致的。

3.改进方案（1）电机功率不足可以通过更换功率更大的电机来解决这个问题。

在更换电机时，需要考虑电机的转速和输出轴的转速之间的匹配关系，以确保输出轴的转速符合设计要求。

（2）减速器传递效率低可以通过更换传动比更小的减速器来提高传递效率。

在更换减速器时，需要考虑减速器的扭矩和输出轴的扭矩之间的匹配关系，以确保输出轴的扭矩符合设计要求。

（3）传动链条间隙过大可以通过调整传动链条的张紧度来解决这个问题。

在调整传动链条张紧度时，需要考虑链条松紧度的合理性，以确保链条不会过紧或过松。
