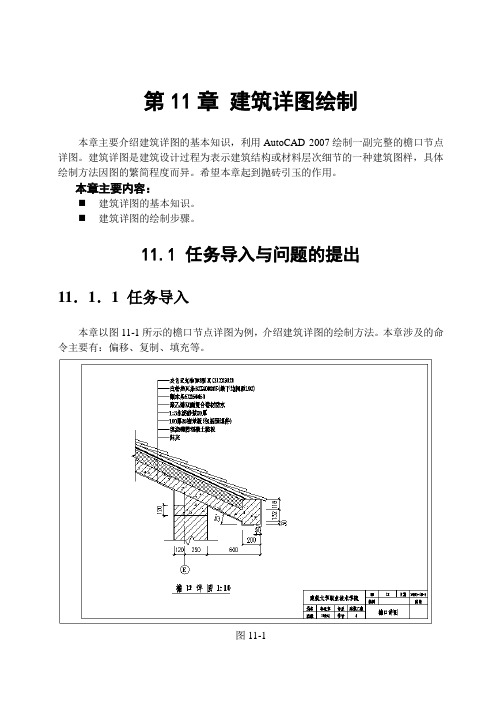

第11章建筑详图绘制本章主要介绍建筑详图的基本知识，利用AutoCAD 2007绘制一副完整的檐口节点详图。
建筑详图是建筑设计过程为表示建筑结构或材料层次细节的一种建筑图样，具体绘制方法因图的繁简程度而异。
希望本章起到抛砖引玉的作用。
本章主要内容：⏹建筑详图的基本知识。
⏹建筑详图的绘制步骤。
11.1 任务导入与问题的提出11．1．1 任务导入本章以图11-1所示的檐口节点详图为例，介绍建筑详图的绘制方法。
本章涉及的命令主要有：偏移、复制、填充等。
图11-1AutoCAD2007建筑制图实用教程11．1．2 问题与思考⏹建筑详图的基本知识有哪些？⏹建筑详面图的绘制步骤是怎样的？11.2 知识点11．2．1建筑详图的设计原则建筑详图要求图示的内容详尽清楚，尺寸标准齐全，文字说明详尽。
一般应表达出构配件的详细构造；所用的各种材料及其规格；各部分的构造连接方法及相对位置关系；各部位、各细部的详细尺寸；有关施工要求、构造层次及制作方法说明等。
同时，建筑详图必须加注图名（或详图符号），详图符号应与被索引的图样上的索引符号相对应，在详图符号的右下侧注写比例。
对于套用标准图或通用图的建筑构配件和节点，只需注明所套用图集的名称、型号、页次，可不必另画详图。
11．2．2 建筑详图设计内容墙身详图实质上是建筑剖面图中外墙身部分的局部放大图。
它主要反映墙身各部位的详细构造、材料做法及详细尺寸，如檐口、圈梁、过梁、墙厚、雨篷、阳台、防潮层、室内外地面、散水等，同时要注明各部位的标高和详图索引符号。
墙身详图与平面图配合，是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算的重要依据。
墙身详图一般采用1∶20的比例绘制，如果多层房屋中楼层各节点相同，可只画出底层。
中间层及顶层来表示。
为节省图幅，画墙身详图可从门窗洞中间折断，化为几个节点详图的组合。
墙身详图的线型与剖面图一样，但由于比例较大，所有内外墙应用细实线画出粉刷线以及标注材料图例。
1先去把国标图集整个撸一遍，不只是墙身，是所有的节点，大概十几二十本图集吧，先简单看一遍。
看完了你会对所谓构造节点有个大致的了解，并且能进入一点状态。
其实我手里有一套地标合订本，比国标简单一点，又方便，我一般会让他们看这个。
2 然后找一套样图看一遍。
知道一般情况都画什么，画到什么程度。
3 把最近要画的内容，比如题主说的墙身有关的，从散水一直到檐口，那几个类型的节点的有关图集，
拿出纸和笔来临摹，不要用电脑，因为电脑会造成分心，手画可以很糙，但是文字做法叙述和构造层数不可以含糊。
其实由于图集里的一个做法会有很多变种和排列组合，信息量并不特别大，看清楚以后画起来很快，也不需要每种组合都临摹，典型组合自己总结一下变化即可，比如上人不上人倒置正
置的平屋面这种。
我自己当初是拿cad把所有引用的节点都画了，感觉效率不如先拿手画高。
后来推敲做法我都是压着cad的方案拿手画做法。
4 针对节点的原理，特别是可以有不同选项的时候，找师傅问或者自己搜为什么，搞清楚道理。
其实都是不难的。
毕业设计（论文）建筑施工图的绘制步骤和方法系部：交通系姓名：专业：城市轨道交通工程技术指导教师：二零一二年六月学生用表指导教师签名：年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。
3.1基本知识 ............................................................................. 1错误!未定义书签。
3.2图示内容 ............................................................................. 1错误!未定义书签。
第四章天正软件 .................................................... 1错误!未定义书签。
~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。

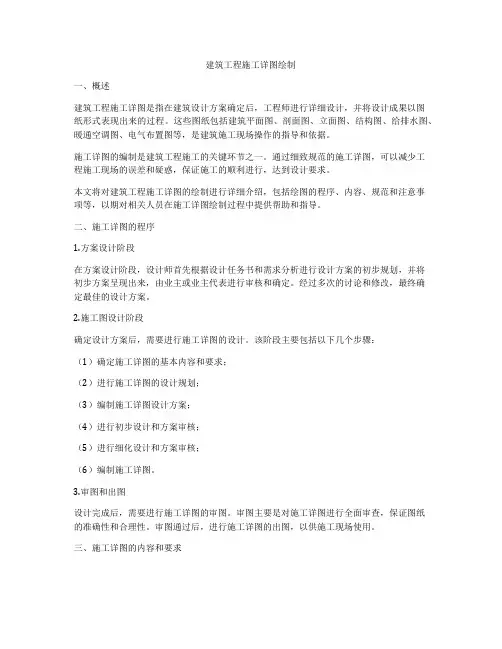

建筑工程施工详图绘制一、概述建筑工程施工详图是指在建筑设计方案确定后，工程师进行详细设计，并将设计成果以图纸形式表现出来的过程。
这些图纸包括建筑平面图、剖面图、立面图、结构图、给排水图、暖通空调图、电气布置图等，是建筑施工现场操作的指导和依据。
施工详图的编制是建筑工程施工的关键环节之一。
通过细致规范的施工详图，可以减少工程施工现场的误差和疑惑，保证施工的顺利进行，达到设计要求。
本文将对建筑工程施工详图的绘制进行详细介绍，包括绘图的程序、内容、规范和注意事项等，以期对相关人员在施工详图绘制过程中提供帮助和指导。
二、施工详图的程序1.方案设计阶段在方案设计阶段，设计师首先根据设计任务书和需求分析进行设计方案的初步规划，并将初步方案呈现出来，由业主或业主代表进行审核和确定。
经过多次的讨论和修改，最终确定最佳的设计方案。
2.施工图设计阶段确定设计方案后，需要进行施工详图的设计。
该阶段主要包括以下几个步骤：（1）确定施工详图的基本内容和要求；（2）进行施工详图的设计规划；（3）编制施工详图设计方案；（4）进行初步设计和方案审核；（5）进行细化设计和方案审核；（6）编制施工详图。
3.审图和出图设计完成后，需要进行施工详图的审图。
审图主要是对施工详图进行全面审查，保证图纸的准确性和合理性。
审图通过后，进行施工详图的出图，以供施工现场使用。
三、施工详图的内容和要求施工详图是建筑工程施工的依据，必须细致完整、规范严谨、准确清晰。
施工详图的内容主要包括建筑平面图、剖面图、立面图、结构图、给排水图、暖通空调图、电气布置图等。
每一张图纸都应该包含必要的标注和说明，以便施工人员理解和操作。
1.建筑平面图建筑平面图是建筑结构在地平面上的投影，是建筑设计的基础和起点。
建筑平面图应将建筑的空间组织和功能分区表现出来，包括墙体布局、门窗位置、设备布置、地面铺装等。
建筑平面图要求表现准确、清晰，注明尺寸、标高、坡度、材料和施工方法等。
怎样画建筑详图或节点详图
详图相对与平立剖而言，是一种辅助图样。
按道理，只要是属于建筑构造里面的东西，都应该画成大样图，房屋构造里面的墙，楼面，门，窗，装修，散水，变形缝等构造都应该画成大样，但实际操作上很多建筑上常见做法都主要是由建筑说明来交代建筑材料的做法和引用标准图集来表达了。
那么建筑施工图中主要画的是那些不常规或特殊的节点构造。
1.内外墙节点、楼梯，电梯、厨房、卫生间等局部平面，要单独绘制大样和构造详图。
2.室内外装饰方面的构造，线脚、图案，造型美观等，很多这方面造型都是由建筑师来创意的。
3.特殊的或非标准门、窗、幕墙等也应有构造详图，要另行委托设计加工者，还要绘制立面分格图，对开启面积大小和开启方式，与主体结构的连接方式、预埋件、用料材质、颜色等要作出规定。
4.其他凡在平、立、剖面或文字说明中无法交待或交待不清的建筑构配件和建筑构造，要表达出构造做法，尺寸，构配件相互关系和建筑材料等，就要引出大样。
5.对紧邻的原有建筑，应绘出其局部的平、立、剖面，并索引出新建筑与原有建筑结合处的详图号。
其实建筑设计的水平高低不仅体现在方案水平上，更体现在大样图上。
对于画什么比较好，比较合适，可以参考类似画得比较全而详细的施工图纸，还可以去问下施工人员，看哪些地方在图纸上没有表达清楚，没有表达好，下次可以改进，设计水平也就是这样在不断进步。
再多说一点，对新手来说，很多东西没接触过，实在想象不出来，所以要和施工人员常交流多沟通，因为建筑师的作品是要经受施工检验的，多听取施工人员的意见，及时修改自己设计不合理的地方，使设计意图表达得更清晰更合理，去工地看看，增加对建筑实体的感性认识，这才是真实。
