墙身节点图的步骤提示

墙体构造设计设计方法和步骤注意整个图面布图合理而不局促。

注意线条的合理运用。

在三个节点详图中，被剖到的墙体以及圈（过）梁结构外轮廓线用粗实线绘制；被剖到的散水、地层中的混凝土垫层、窗框、楼板等用中实线绘制；其余线条用细实线绘制。

注意以上三种线型的对比要分明。

设计步骤大体如下（以墙脚节点详图1为例）：1．先画轴线。

2．沿轴线画出墙线，画出窗框及其轮廓线，再在墙内外画装修层次。

3．按标高画墙体室内外地面、散水、勒脚、水平防潮层以及踢脚等构造。

4．在此基础上画出室外地坪、散水与室内地层的具体构造层次。

5．进行有关的尺寸或文字标注。

6．标注图名、比例。

设计要点和常见问题提示1. 勒脚构造设计要点：勒脚为室内外地面的高差部分，其高度一般不低于室内地坪高度，有时做到底层窗台底。

常采用密实度大的材料处理勒脚，常见饰面做法为水泥砂浆或其它强度高具有一定防水能力的抹灰处理；石块砌筑；贴面砖或天然石材。

2. 散水的构造设计要点：（1）散水宽度600～1000mm，坡度3％～5％，外边缘比室外地坪高出20～30mm。

（2）面层材料有混凝土、砖、石等。

一般灰土垫层宽度不小于800mm，厚度不小于150mm，混凝土宽度不小于600mm，厚度不小于50mm。

（3）由于建筑物的沉降，勒脚与散水施工时间的差异，在勒脚与散水交接处应设分隔缝，缝宽20～30㎜，用沥青类弹性材料嵌缝，上嵌沥青胶盖缝，以防渗水。

3. 防潮层构造设计要点：（1）水平防潮层高度设臵在室内地面不透水垫层之间，一般为－0.060m处。

可采用20~25mm厚防水砂浆或60mm厚细石混凝土内配3φ6或3φ8钢筋。

（2）当设臵钢筋混凝土地梁时，可将地梁设臵在相应高度，用地梁兼做防潮层。

4. 踢脚构造设计要点：（1）踢脚高度一般为120~150mm。

为了突出墙面效果或防潮，可将其延伸至900~1800mm，形成墙裙。

（2）常见的饰面材料有水泥砂浆、水磨石、大理石、陶板、木踢脚等。

墙身节点图的绘制墙身节点图采用1：20的比例。

通过平面图将扩大100倍的A3标准格式定义为外部块。

一、效果图见图纸4二、步骤提示：注意：墙身节点图的绘制方法有两种。

方法一：先利用平面图和立面图做出辅助线，再绘制墙身节点图；方法二：新建文件，根据相应的尺寸直接绘制辅助线，再绘制墙身节点图。

下面的步骤提示中用的是方法二。

先做好绘图前的准备（一）调入A3格式新建文件，插入A3格式，插入时比例为0.2，旋转-90度。

（二）调整A3格式（图标位置和图标长度）将图标旋转90度，并将图标调整到图框的右下角（利用辅助线进行准确定位）。

下面开始绘制墙身节点图（三）绘制辅助线1.新建一新图层，命名为“辅助线层”并设为当前层。

2. 根据图样上的窗台挑出宽度（120）和墙体厚度（370）绘制出三条垂直辅助线，再绘制出一条水平线作为楼面线，如图1所示。

距离为300，图1 图23. 将楼面线在A点处折断为CA和AB两部分4. 根据图样上的尺寸，将CA和AB分别复制几次，形成辅助线网格，结果如图2所示。

（四）绘制墙体轮廓线将图层0设为当前层，画出墙体外轮廓线（用中粗线），再画出过梁线，结果如图3；将墙体外轮廓线向外复制一次，距离为25，并将复制得到的图素分解（这样就形成了细线），形成抹灰线，结果如下图（右），隐藏辅助线层图3 图4（五）绘制预制空心板（此图中的预制板的高度为110mm，宽度为600mm）首先预制板的外围封装轮廓线,如下图所示，再绘制三个圆环（内径为75，外径为85），如下图所示；对预制板进行材料填充，如下图所示（预制板的材料为钢筋混凝土，用两次填充来完成，先填充互混凝土AR-CONC，再填充斜线ANSI31）完成后可以将它定义为外部块。

（六）插入预制空心板插入三块预制空心板，在第三块合适位置绘制一条直线（作为折断线位置），将多余实体删除（需要将第三块空心板分解）。

如下图所示。

（七）填充过梁及墙体、抹灰材料图例（八）完成细部绘制（九）完成其他节点的绘制基本方法：挑檐及地面部位的节点的绘制方法，基本与楼面一致，即通过交点捕捉，用PLine 命令绘制出轮廓线之后，再填充材料，最后完成细部等操作。

关于墙身节点大样的设计要点和做法
1、比例
墙身大样通常用到的比例有1：50、1：25、1：5和1：20、1：10
2、表达的内容
A).梁高(600~800mm)、窗和窗台高度(详立面)、外墙抹灰厚度(20~30mm)、保温层厚度
(25~120mm)、滴水线、装饰地面层厚度(60~100mm)（北方项目需考虑预留地暧层厚度不小于100mm）、外挂石材或玻璃幕墙的厚度(120~300mm，可以根据实际需求预留）。

B).定位尺寸标注（窗高、窗台高、混凝土反水高度不小于300、女儿墙完成面高度不
低于1200和不上人屋面不低于600），均不应包含抹灰面在内。

C).标高标注（层间标高、首层室内外标高、屋面结构板面标高、屋面完成面标高、外
墙雨蓬标高），均不应包含抹灰面在内。

D).材料标注（材质、颜色、规格）
3、设计步骤
1).确定所使用的比例
2).确定定位轴线和层高线
3).沿轴线和层高线，分别画出梁线、墙线、层板线和窗框轮廓线，内外墙抹灰层及有
需要表达的保温层
4).室内外地坪线、散水做法和外墙装饰构件
5).标注相关的尺寸、标高和文字说明
6).标注图名或索引的编号、比例。

建筑构造作业绘制外墙身节点大样在建筑领域，外墙是建筑物最外侧的部分，承担着保护建筑物免受外部环境侵害的重要作用。

在外墙的构造中，外墙身节点的设计和绘制是至关重要的一部分。

本文将探讨如何进行外墙身节点大样的绘制。

一、概述外墙身节点是指外墙身构造中连接不同构件（如墙体、檐口、窗框等）的部分。

它承担着分散荷载、传递力量和保证结构稳定的重要职责。

因此，节点的设计和绘制必须符合建筑结构和安全规范。

二、节点类型外墙身节点的类型多种多样，常见的有对接节点、悬挑节点、槽口节点等。

对于不同类型的节点，其绘制方法也有所不同，需根据具体情况选择相应的设计方案。

三、节点绘制步骤1. 确定节点类型：根据具体需求和设计要求，确定所需绘制的节点类型。

2. 绘制节点示意图：根据设计方案，借助绘图软件或纸质绘图工具，绘制节点的示意图。

示意图应包含节点的构造和尺寸等相关信息。

3. 绘制节点大样：根据节点示意图，结合具体材料和施工工艺，绘制节点的大样图。

大样图应包含各构件的尺寸、材料、安装顺序等详细信息。

4. 标注图纸信息：在节点大样图上标注相关信息，如构件编号、尺寸标注、材料规格、焊缝类型等。

确保图纸的清晰易读，便于施工人员理解和操作。

5. 审查和修改：完成绘制后，对节点大样进行审查。

必要时，进行修改和优化，确保节点的结构和施工可行性。

四、节点绘制注意事项1. 合理选用材料：根据节点的功能和负荷要求，选择合适的材料。

材料的选择应符合相关标准和规范，保证节点的耐久性和安全性。

2. 施工工艺考虑：在绘制节点大样时，考虑施工工艺的可行性。

合理安排构件的连接顺序和施工步骤，确保节点的施工顺利进行。

3. 合理尺寸设计：节点的尺寸设计应符合结构力学的要求，并兼顾实际施工操作。

尺寸过小可能导致施工困难，尺寸过大则可能影响节点的整体稳定性。

4. 安全性考虑：在节点的设计和绘制中，必须考虑到其安全性。

加强节点的抗震、抗风等性能，确保建筑物在不同外部环境条件下的稳定性和安全性。

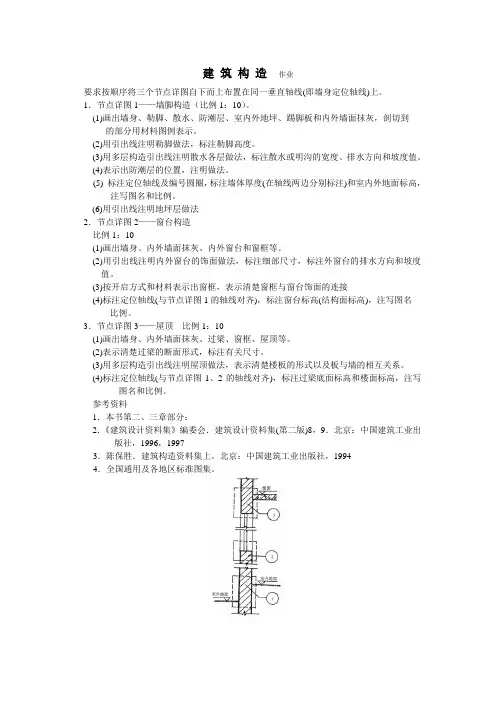

建筑构造作业要求按顺序将三个节点详图自下而上布置在同一垂直轴线(即墙身定位轴线)上。

1．节点详图1——墙脚构造（比例1：10）。

(1)画出墙身、勒脚、散水、防潮层、室内外地坪、踢脚板和内外墙面抹灰，剖切到的部分用材料图例表示。

(2)用引出线注明勒脚做法，标注勒脚高度。

(3)用多层构造引出线注明散水各层做法，标注散水或明沟的宽度、排水方向和坡度值。

(4)表示出防潮层的位置，注明做法。

(5) 标注定位轴线及编号圆圈，标注墙体厚度(在轴线两边分别标注)和室内外地面标高，注写图名和比例。

(6)用引出线注明地坪层做法2．节点详图2——窗台构造比例1：10(1)画出墙身、内外墙面抹灰、内外窗台和窗框等。

(2)用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。

(3)按开启方式和材料表示出窗框，表示清楚窗框与窗台饰面的连接(4)标注定位轴线(与节点详图1的轴线对齐)，标注窗台标高(结构面标高)，注写图名比例。

3．节点详图3——屋顶比例1：10(1)画出墙身、内外墙面抹灰、过梁、窗框、屋顶等。

(2)表示清楚过梁的断面形式，标注有关尺寸。

(3)用多层构造引出线注明屋顶做法，表示清楚楼板的形式以及板与墙的相互关系。

(4)标注定位轴线(与节点详图1、2的轴线对齐)，标注过梁底面标高和楼面标高，注写图名和比例。

参考资料1．本书第二、三章部分：2．《建筑设计资料集》编委会．建筑设计资料集(第二版)8，9．北京：中国建筑工业出版社，1996，19973．陈保胜．建筑构造资料集上。

北京：中国建筑工业出版社，19944．全国通用及各地区标准图集。

施工图墙身大样图注意事项1．首先先对所给平立面做一个整体了解，明确需画的大样有哪些。

（一般出阳台，飘窗，飘台，转角窗等这几个）。

2. 详图要求图示的内容详细清楚，尺寸标准齐全，文字说明详尽。

一般应表达出构配件的详细构造；所用的各种材料及其规格；各部分的构造连接方法及相对位置关系；各部位、各细部的详细尺寸；有关施工要求、构造层次及制作方法说明等。

3. 同时，建筑详图必须加注图名，详图符号应与被索引的图样上的索引符号相对应，在详图符号的右下侧注写比例。

对于套用标准图或通用图的建筑构配件和节点，只需注明所套用图集的名称、型号、页次，可不必另画详图。

4.开始着手画图（1）确定图名、比例。

.( 墙身详图一般采用1：20的比例绘制) （2）了解墙体的厚度及所属定位轴线。

( 详图上标上轴号) （3）了解屋面、楼面、地面的构造层次和做法。

（4）了解各部位的标高、高度方向的尺寸和墙身细部尺寸。

墙身详图应标注室内外地面、各层楼面、屋面、窗台、圈梁或过梁以及檐口等处的标高。

同时，还应标注窗台、檐口等部位的高度尺寸及细部尺寸。

在详图中，应画出抹灰及装饰构造线，并画出相应的材料图例。

（5）了解各层梁（过梁或圈梁）、板、窗台的位置及其与墙身的关系。

（6）画图过程中多参照前辈的图，通过对比分析，不断完善以弥补自己的不足之处。

（7）注意详图与立面造型的相呼应！5．墙身详图实质上是建筑剖面图中外墙身部分的局部放大图。

它主要反映墙身各部位的详细构造、材料做法及详细尺寸，如檐口、圈梁、过梁、墙厚、雨蓬、阳台、防潮层、室内外地平、散水等，同时要注明各部位的标高和详图索引符号。

墙身详图要与平面图配合!6.墙身详图一般采用1：20的比例绘制，如果多层房屋中楼层各节点相同，可只画出底层、中间层及顶层来表示。

为节省图幅，画墙身详图可从门窗洞中间折断，化为几个节点详图的组合。

7.墙身详图的线型与剖面图一样，但由于比例较大，所有内外墙应用细实线画出粉刷线以及标注材料图例。
