作业1：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。
2. 熟悉墙体与楼板的连接关系。
3. 熟悉墙体和楼地面的饰面构造层次与材料做法。
4. 熟悉墙身构造的设计要点和步骤。
5. 熟悉墙身大样图的识读，增强图纸表达能力。
学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。
2. 墙与楼板的连接构造。
3. 墙体和楼地面饰面材料的选用与常用做法。
4. 墙体大样图的主要内容和标注。
二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。
层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。
外墙为砖墙，其厚度不小于240mm。
楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。
采用木门窗。
内外墙均做抹灰饰面。
楼地面做法、散水（明沟）自定。
设计中所需的其它条件自定。
三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。
按建筑制图标准，绘制外墙身节点详图，如图１－１所示。
要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。
详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。

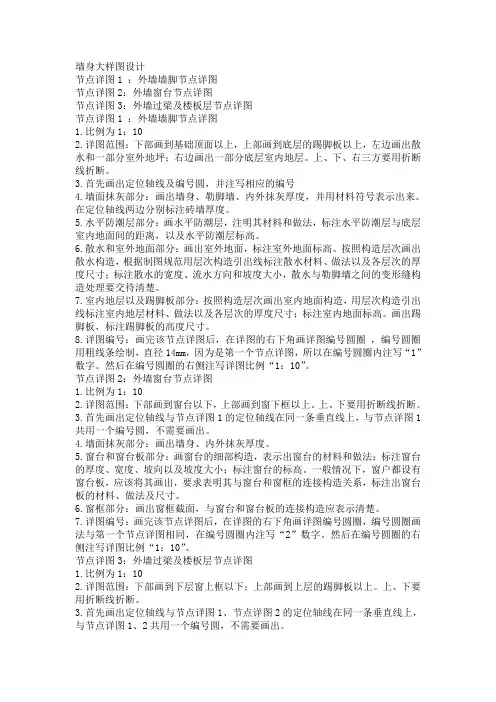

图1-1 外墙身节点内容及要求1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。
（1）用引出线注明勒脚做法，标明勒脚高度。
（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。
（3）表示出防潮层的位置，注明做法。
（4）用多层构造引出线注明地坪层的各层做法。
（5）标注室内外地面标高。
2、节点详图2——窗台构造（比例1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。
（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。
