外墙墙身节点详图课件

屋面瓦片排版工艺
节点说明：注意檐口线与瓦片排版方向，此外应注意瓦片切割线。 阳脊处第一排瓦片节点
平板瓦施工工艺（3）说明
（1）施工工序依次为：混凝土结构层－找平层－防水层－顺水条－挂瓦条－ 水泥平板瓦。
（2）屋面基层找平层平整度不超过1cm,施工时确保阴脊与阳脊、檐口与屋脊 拉通线,保证顺直。
（3）基层找平面用铁板压光。 （4）防水层卷材搭接符合设计和规范要求，粘结牢固，无起鼓或脱开现象。 （5）顺水条规格40×10杉木条，间距为400;挂瓦条采用3#热镀锌角钢与边宽
根据公司下发的关于施工及质量要求的文件: （1）所有砼现浇板必须采用砼二次振捣工艺，保证砼现浇板结构不渗漏； （2）各专项防水施工方案（包括地下室底板、顶板、侧墙、阳台、露台、卫 生间、平屋面、空调搁板、坡屋面等部位）必须上报集团公司相关职能部门评 审经审核确认后方可组织施工。 （3）阳台、露台、空调搁板、外墙大线条上等部位外墙墙体根部必须用素C20 砼浇筑翻边，高度不低于120mm且不得低于墙外侧地坪装饰完成面。
轻质加气混凝土砌块与梁底交接节点
节点说明： （1）砌筑时与墙柱连接部位需要设置金属连接件，保证交界面的整体性。
轻质加气混凝土砌块与柱交接节点
二、屋面部分
（一）平板瓦做法 （二）筒瓦做法 （三）坡屋面保温防水集成板体系 （四）平屋面做法 （五）天窗节点做法
（一）平板瓦做法节点
平板瓦施工工艺（1）说明
地下室侧墙防水止水钢板施工节点
（三）墙体及粉刷施工要求
节点说明：梁、柱与砖墙交接部位用粉刷砂浆找平，按要求铺设耐碱玻纤网格 布或钢丝网。
墙体不同材料交接处粉刷做法
节点说明： 顶层、次顶层的填充墙顶与梁底交接部位，必须采用柔性填充材料，如外墙为

1.2．墙身节点详图的图示方法
墙身节点详图一般用较大的比例绘出，常用比例为1：20。绘图线型选择与建筑剖面相 同，被剖切到的结构、构件断面轮廓线用粗实线表示，抹灰层边线用细实线表示。断 面轮廓内应画上材料图例。
1.3. 用AutoCAD绘制墙身详图的步骤
1.绘制定位线 绘制墙身轴线、建筑的室内外地坪线，以及各层的楼面、屋面位置线。 2.绘制墙身断面轮廓 根据轴线绘出所有被剖切到的墙体断面轮廓。绘出各层的楼面、屋面剖切到的断面、 给出各层梁的断面。 3.绘制细部构造 如剖面门窗洞口位置及门窗线、女儿墙、檐口以及其他构件的断面线。 4.图案填充 5.标注尺寸和标高及注写文字 6.绘制索引符号及书写必要的文字说明。
建筑工程CAD
1.1.墙身节点详图的图示内容
1.墙身的定位轴线及编号，墙体的厚度、材料。 2.勒脚、散水节点构造。主要反映墙身防潮做法、首层地面构造、室内外高差和散水 做法等。 3.标准层楼层节点构造。主要反映标准层梁、板等构件的位置及其与墙体的联系，构 件表面抹灰、装饰等内容。 4.檐口部位节点构造。主要反映檐口部位(包括女儿墙或挑檐、圈梁、过梁、屋顶泛水 构造、屋面保温和防水做法等)和屋面板等构造。 5.详图1．绘制定位线 将轴线层置于当前层，运用直线命令绘制所剖墙身的定位轴线，将辅助线层置于当前 层，运用直线命令和偏移命令绘出室内外地坪线及各层楼面及屋面的位置线 2．绘出所有被剖切到构件轮廓线 绘出墙体剖切面以及各层的楼面、屋面、各层梁剖切面的轮廓线。本图中标准层梁板 尺寸如图27。
图27
3．绘制细部构造
绘制门窗洞口位置及门窗线、女儿墙、檐口、装饰、保温位置线以及其他构件的剖切 面。
（1）保温层轮廓线：本工程墙体外墙保温层厚度为50mm，将保温层图层置于当前，向 外偏移墙体外边线50mm，利用圆角、修剪等编辑命令进行编辑，注意窗洞口处也有保 温层。

墙身节点详图的技术展望
人工智能技术的应用
人工智能技术将在墙身节点详图中发挥重要作用，如利用机器学习 算法进行图纸识别、智能绘图等。
BIM技术的普及
随着BIM技术的不断发展，墙身节点详图将更加集成化、协同化， 实现多专业、多参与方的信息共享与协同工作。
云技术的应用
云技术将为墙身节点详图提供更加高效、便捷的存Байду номын сангаас、共享和应用 平台。
墙身节点详图的发展和应用将进一步推动建筑行业的创新 发展，提高设计效率、降低成本、提升工程质量，为建筑 行业的可持续发展提供有力支持。
THANKS FOR WATCHING
感谢您的观看
材料准备
根据墙身节点详图的要求，准备相应 的建筑材料，如混凝土、砖石、钢筋 等。同时，还需准备施工所需的工具 和设备，如模板、脚手架等。
施工过程中的指导
施工安装
墙身节点详图为施工安装提供了详细 的指导。施工人员需按照图纸上的标 记和指示，准确地进行墙体的砌筑、 浇筑和钢筋的铺设、连接。
质量控制
在施工过程中，墙身节点详图可作为 质量控制的依据。施工人员需确保每 一步施工都符合图纸的要求，以确保 最终的建筑质量。
04
解决方法
根据节点详图的标注规则和标准，补 充和完善标注内容，以便更好地理解 节点的构造和连接方式。
06
解决方法
通过增加细节表达或使用不同的表达方式，如 剖面图、立体图等，以便更好地理解节点的构 造和连接方式。
解读实例分析
实例一：某住宅楼墙身节点详 图解读
对某住宅楼的墙身节点详图进 行解读，分析节点的构造和连 接方式，了解住宅楼的结构特
施工后的验收与维护
验收
施工完成后，需对照墙身节点详图进行验收，检查墙体的构造、材料使用是否符合设计要求，确保施 工质量。

时，一般只表达一层、二层、中间层和顶层楼梯平面详图。 ② 当为两跑楼梯时，楼梯平面图是沿两跑楼梯之间的休息平
台的下表面作水平剖切向下投影而得。 ③ 在楼梯底层、中间层平面图上行的梯段中以450细斜折断线
表示水平剖切面剖断的投影，并表达该段楼梯的全部踏步数， 图中箭头线表示上或下的方向，并注明“上”或“下”字样。 ④ 除注出楼梯间的开间和进深尺寸、楼地面和平台面的标高尺 寸外，还需注出各细部的详细尺寸。把梯段长度尺寸与踏面 数、踏面宽的尺寸合并写在一起，如：300×10=3000。 ⑤ 将各楼梯平面详图画在同一张图纸内互相对齐标出楼梯间的 轴线。 ⑥在底层楼梯平面图标注楼梯剖面图的的剖视的剖切符号。
常用比例：楼梯详图一般用1：50的比例，节点详图一 般采用1：2～1：20的比例。
类型： 建筑详图和结构详图， 分别编入”建施 ”和 “结施”中。

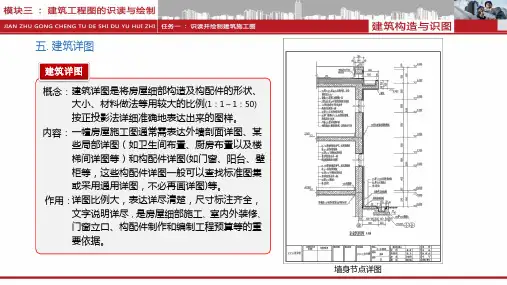

五. 建筑详图
楼梯详图——楼梯平面图
概念： 楼梯平面详图是房屋平面图中楼梯间部分的局部放大图。 要求： ① 当中间各层的楼梯位置、梯段数、踏步数、踏步尺寸均相同
作用：详图比例大，表达详尽清楚，尺寸标注齐全， 文字说明详尽，是房屋细部施工、室内外装修、 门窗立口、构配件制作和编制工程预算等的重 要依据。
墙身节点详图
五. 建筑详图
墙身节点详图——内容 外墙剖面详图一般是由被剖切墙身的各主要部位的局 部放大图组成，因此又称为墙身剖面节点详图，其节 点表达外墙与地面、楼面、屋面的构造连接情况以及 檐口、门窗顶、窗台、勒脚、散水、明沟的尺寸、材 料、做法等构造情况。
④ 多层房屋中，若各层的构造情况一样，可只表达一 层、中间层(楼层)、屋顶三个墙身节点的构造。
墙身节点详图
五. 建筑详图
墙身节点详图——识读方法 ① 读详图编号和墙身轴线编号，知道剖切位置。 ② 从图中引出线读屋面、楼面、地面等的构造层次和
