建筑识图详图介绍1 墙身节点详图

§10-7 建筑详图
1、外墙身详图—表达内容
室外散水（或明沟）、台阶（或坡道）、墙身防潮、勒脚、室内地面、窗台、顶棚、楼面、楼板与墙的连接、门窗顶（过梁或圈梁）、檐口、屋面、内外墙装修、踢脚、墙裙等
若多层房屋各层的构造相同，可只画底层、顶层和一个中间层（标准层）的节点构造来表示
01
画图时，各节点可以相连，在床洞口处断开，也可以分成几个节点详图
过梁类型
平拱砖过梁 半圆砖拱
砖砌圈梁 预制板圈梁 现浇板圈梁
圈梁
圈梁
附加圈梁
L≥2H，且>1000
2
按面层所用材料和施工方式不同，常见楼地面做法可分为以下几类：整体类地面、块材类地面、塑料类地面、木地面等
整体地面：水泥砂浆地面、细石混凝土地面、水泥石屑地面、水磨石地面等。

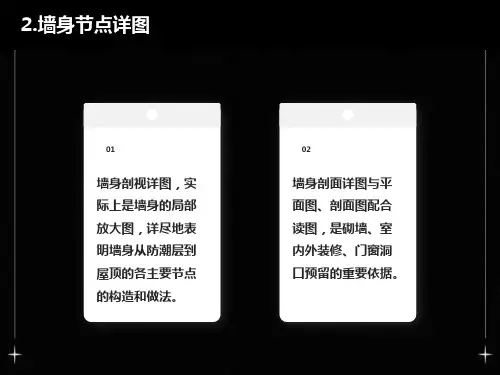

墙身剖视详图，实际上是墙身的局部放大图，详尽地表明墙身从防潮层到屋顶的各主要节点的构造和做法。
01
墙身剖面详图与平面图、剖面图配合读图，是砌墙、室内外装修、门窗洞口预留的重要依据。
02
2.墙身节点详图
墙身剖面详图的内容及阅读方法
2.墙身节点详图
2.墙身节点详图
檐口节点
窗台节点
窗顶节点
墙脚节点
D
C
地面构造
整体地面
水泥砂浆地面
整体地面
01
细石混凝土地面
02
细石混凝土地面的做法是用35~40mm厚C20细石混凝土随打随磨光如在内配置纵横向钢筋φ6@200，则可以提高预制楼板层的整体性，满足抗震要求。在细石混凝土内掺入一定量的三氯化铁，则可提高其抗渗性，成面
水磨石地面
块材地面：砖铺地面、面砖、缸砖及陶瓷锦砖地面等
缸砖、地面砖构造做法： 20mm厚1：3水泥砂浆找平，3~4mm厚水泥胶（水泥：107胶：水～1：0.1：0.2）粘贴缸砖，用素水泥浆擦缝。

2.墙身节点详图
墙身剖视详图，实际上是墙身的局部放大图， 详尽地表明墙身从防潮层到屋顶的各主要节点 的构造和做法。
墙身剖面详图与平面图、剖面图配合读图，是 砌墙、室内外装修、门窗洞口预留的重要依据。
1
2.墙身节点详图
墙身剖面详图的内容及阅读方法 看图名，踢脚、地
•
窗台节点剖面详图主要表达窗台的构造以及外墙面的
做法。
• （3）窗顶节点剖面详图
•
窗顶节点剖面详图主要表达窗顶过梁处的构造，内、
外墙面的做法，以及楼面层的构造情况。
• （4）勒脚和明沟节点剖面详图
•
勒脚和明沟节点剖面详图主要表达外墙脚处的勒脚和
明沟的做法，以及室内底层地面的构造情况。
28
• （5）屋面雨水口节点剖面详图
1、外墙身详图—概念 外墙身剖面图的局部放大图， 表达所有与外墙相关的构造的 详细做法，是施工的重要依据
20
§10-7 建筑详图
1、外墙身详图—表达内容
室外散水（或明沟）、台阶（或坡 道）、墙身防潮、勒脚、室内地面、 窗台、顶棚、楼面、楼板与墙的连接、 门窗顶（过梁或圈梁）、檐口、屋面、 内外墙装修、踢脚、墙裙等
21
§10-7 建筑详图
1、外墙身详图—表达方式：
若多层房屋各层的构造相同，可只画 底层、顶层和一个中间层（标准层） 的节点构造来表示
画图时，各节点可以相连，在床洞口 处断开，也可以分成几个节点详图
22
23
2020/1/9
24
墙身详图作业
1. 阅读习题集P102-106墙身详图，掌 握其表达内容、所用线型。
16
整体地面
水磨石地面
17
块材地面

墙身节点详图的技术展望
人工智能技术的应用
人工智能技术将在墙身节点详图中发挥重要作用，如利用机器学习 算法进行图纸识别、智能绘图等。
BIM技术的普及
随着BIM技术的不断发展，墙身节点详图将更加集成化、协同化， 实现多专业、多参与方的信息共享与协同工作。
云技术的应用
云技术将为墙身节点详图提供更加高效、便捷的存Байду номын сангаас、共享和应用 平台。
墙身节点详图的发展和应用将进一步推动建筑行业的创新 发展，提高设计效率、降低成本、提升工程质量，为建筑 行业的可持续发展提供有力支持。
THANKS FOR WATCHING
感谢您的观看
材料准备
根据墙身节点详图的要求，准备相应 的建筑材料，如混凝土、砖石、钢筋 等。同时，还需准备施工所需的工具 和设备，如模板、脚手架等。
施工过程中的指导
施工安装
墙身节点详图为施工安装提供了详细 的指导。施工人员需按照图纸上的标 记和指示，准确地进行墙体的砌筑、 浇筑和钢筋的铺设、连接。
质量控制
在施工过程中，墙身节点详图可作为 质量控制的依据。施工人员需确保每 一步施工都符合图纸的要求，以确保 最终的建筑质量。
04
解决方法
根据节点详图的标注规则和标准，补 充和完善标注内容，以便更好地理解 节点的构造和连接方式。
06
解决方法
通过增加细节表达或使用不同的表达方式，如 剖面图、立体图等，以便更好地理解节点的构 造和连接方式。
解读实例分析
实例一：某住宅楼墙身节点详 图解读
对某住宅楼的墙身节点详图进 行解读，分析节点的构造和连 接方式，了解住宅楼的结构特
施工后的验收与维护
验收
施工完成后，需对照墙身节点详图进行验收，检查墙体的构造、材料使用是否符合设计要求，确保施 工质量。

构造柱的布置
构造柱是指为了提高墙体的整体性和稳定性而增设的混凝 土柱子。构造柱的布置应根据实际情况而定，一般设置在 墙体的转角处和交接处。
圈梁的设置
圈梁是指为了提高楼板的整体性和稳定性而在楼板下方设 置的混凝土梁。圈梁的设置应根据实际情况而定，一般设 置在楼板的下方。
04
墙身节点详图的实际应 用
在施工中的应用
工时的重要依据。
基础墙身节点详图通常采用大 比例尺绘制，以便清晰地表示 各个结构构件的相对位置和连
接方式。
主体墙身节点详图
1
主体墙身节点详图主要表示建筑物主体墙身与楼 板、梁、柱等结构构件的连接关系和构造要求。
2
主体墙身节点详图包括墙身的定位、标高、材料、 构造做法等详细信息，是施工时的重要依据。
基础墙身节点详图的案例分析
总结词
基础墙身节点详图主要展示了建筑物的 地下部分，包括墙体的基础结构和防水 处理。
VS
详细描述
基础墙身节点详图详细描绘了建筑物地下 部分的墙体结构，包括基础垫层、防水层 、排水沟等。这种详图有助于施工人员了 解地下墙体的构造和防水要求，确保建筑 物安全可靠。
主体墙身节点详图的案例分析
建筑识图-详图介绍1-墙身节点详图
目录
• 墙身节点详图概述 • 墙身节点详图的分类 • 墙身节点详图的细部构造 • 墙身节点详图的实际应用 • 墙身节点详图的案例分析
01
墙身节点详图概述
定义与作用
定义
墙身节点详图是建筑图纸中的一种，主要用来表示建筑物墙身在不同高度位置 的构造做法和详细尺寸，以及门窗、孔洞、装饰线条等的位置和尺寸。
指导施工
墙身节点详图详细展示了墙体的 构造和连接方式，为施工人员提 供了明确的施工指导和依据。
