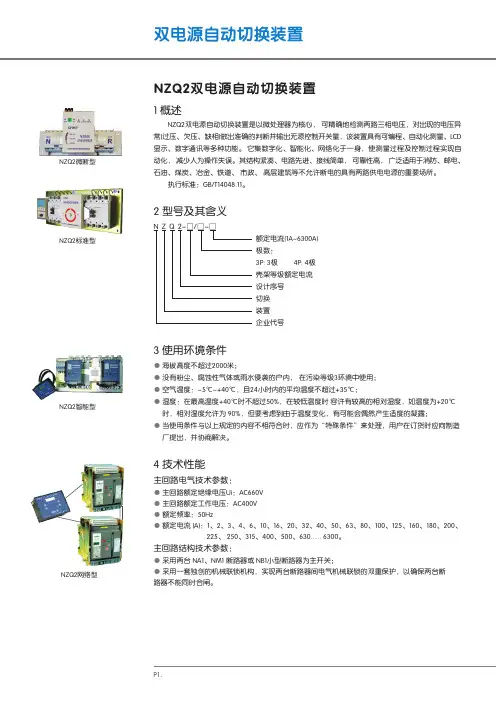

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度内平均温度24h℃，下限为-5℃，且周围空气温度上限为+40 +35不超过℃；3.2 海拔大气条件3.3 ；2000m安装地点的海拔不超过大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能是结合先进以下简称自动转换开关()系列自动转换开关电器NZ7级产品。

产品具有体积小、节能、CB的数字电子控制技术的新一代安装方便、功能先进齐全、可靠双重联锁保护等特点。

．5.1 体积小利用电机正反旋转，实现转换功能，同时使产单电机传动结构，品高度降低，减小了安装空间。

节能5.2驱动机构采用电动机传动方式，功耗小，噪音小。

功能先进齐全5.3双重联锁保护5.4其防止两路电源同时接通；采用机械联锁和电气联锁双重保护，实现中电气联锁采用直接指示自动转换开关的断路器触头位置方式，真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器型控制器集成一体分体模式，安装于柜内或柜体面板，A6.1决定是否从一个电源转换到另根据工作电源状态，可进行柜外操作。

一个电源。

．发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

正泰双电源自动转换开关使用说明及接线图NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1 A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

双电源自动切换电路！4种双电源自动切换电路图接法、分类-电工技术知识学习干货分享双电源自动切换应用是非常广的，首先，我们来简单看一下怎么用继电器，接触器实现双电源转换开关能达到的自动切换电源的目的。

一、两个接触器实现切换：备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。

主电源断电，备用电源通过主接触器的常闭点导通。

如果主电源恢复正常，备用电源断开。

当然也可以用接触器互锁来实现，这个有一点复杂，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。

二、一个继电器两个接触器：主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。

主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。

常闭触点断开，备用电源不工作。

当主线路断电的时候，继电器也断电。

常开触点恢复初始断开状态，主线路断开。

备用电路的接触器通过继电器的常闭触点开始工作。

三、双转换触点继电器：和上面的有些类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。

断电时两组触点断开。

一个电器元件就可以完成。

如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。

接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。

比如灯泡明显闪烁了一下，电机停顿了一下。

如果是自锁线路，你会发现用电设备不工作了。

四、双电源转换开关：这个成本有点高，需要动手。

如果动手能力强的朋友，完全可以自己动手组装一个控制电路。

电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。

五、双电源切换开关PC级和CB级的区分：双电源切换开关分PC级和CB级，两者结构大致一样。

PC级是隔离型的，就像双投刀开关，加上操作机构构成的。

CB级是断路器保护型的，由两个断路器加操作机构组成，有过载短路保护，和断路器保护一样。

用户在选择时应从以下几方面来考虑。

（1）从可靠性角度考虑。

双电源自动切换电路和开关回路接线讲解图，非常值得收藏！双电源切换应用也非常广，我们简单看一下怎么用继电器，接触器实现自动切换。

两个接触器实现切换备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。

主电源断电，备用电源通过主接触器的常闭点导通。

如果主电源恢复正常，备用电源断开。

当然你也可以用接触器互锁来实现，就是麻烦一点，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。

一个继电器两个接触器主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。

主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。

常闭触点断开，备用电源不工作。

当主线路断电的时候，继电器也断电。

常开触点恢复初始断开状态，主线路断开。

备用电路的接触器通过继电器的常闭触点开始工作。

双转换触点继电器这个和上面的类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。

断电时两组触点闭合。

一个电器元件就可以完成。

如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。

接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。

比如灯泡明显闪烁了一下，电机停顿了一下。

如果是自锁线路，你会发现用电设备不工作了。

刚刚发生了什么？双电源转换开关这个成本有点高，需要手动。

如果动手能力强的朋友，完全可以自己动手组装一个控制电路。

电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。

一开单控开关接线图二三开连体单控开关接线图四开连体单控开关接线图一开五孔单控插座接线图四开单控开关接线图一开五孔单控插座接线图二三开双控开关接线图一开多控开关接线图两开多控开关接线图三开多控开关接线图最牛的一个：看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1 A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a.自动工作模式指示；b.手动工作模式指示；c.故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d.常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e.常用电源侧电源断路器闭合、断开指示；f.设置状态指示;g.备用电源侧电源断路器闭合、断开指示；h.消防联动功能启动指示；i.常用电源侧电压、时间、频率单位；j.A、B、C相位；k.备用电源侧电压、时间、频率单位；l.备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m.发动机启动信号指示n.自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

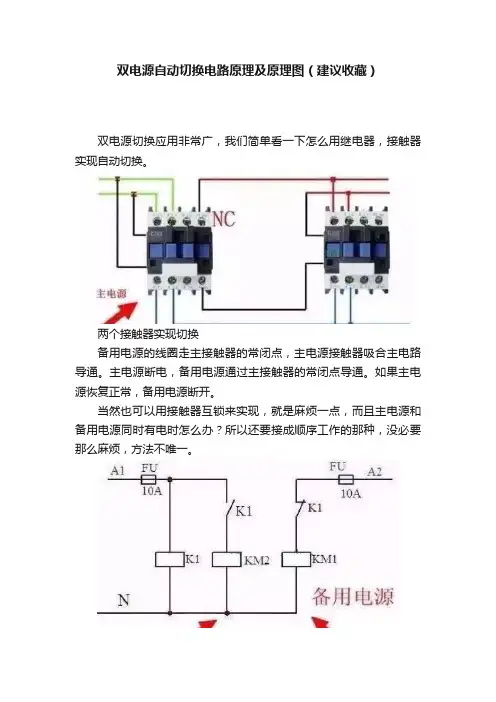

双电源自动切换电路原理及原理图（建议收藏）双电源切换应用非常广，我们简单看一下怎么用继电器，接触器实现自动切换。

两个接触器实现切换备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。

主电源断电，备用电源通过主接触器的常闭点导通。

如果主电源恢复正常，备用电源断开。

当然也可以用接触器互锁来实现，就是麻烦一点，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。

一个继电器两个接触器主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。

主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。

常闭触点断开，备用电源不工作。

当主线路断电的时候，继电器也断电。

常开触点恢复初始断开状态，主线路断开。

备用电路的接触器通过继电器的常闭触点开始工作。

双转换触点继电器这个和上面的类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。

断电时两组触点闭合。

一个电器元件就可以完成。

如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。

接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。

比如灯泡明显闪烁了一下，电机停顿了一下。

如果是自锁线路，你会发现用电设备不工作了。

双电源转换开关这个成本有点高，需要手动。

如果动手能力强的朋友，完全可以自己动手组装一个控制电路。

电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。

双电源切换开关PC级和CB级的区分双电源切换开关分PC级和CB级，两者结构大致一样。

PC级是隔离型的，就像双投刀开关，加上操作机构构成的。

CB级是断路器保护型的，由两个断路器加操作机构组成，有过载短路保护，和断路器保护一样。

用户在选择时应从以下几方面来考虑。

（1）从可靠性角度考虑。

PC级的比CB级的可靠性高一些，PC级使用的是机械+电子转换动作锁，CB级使用的是电子转换动作锁。

所以在一些安全性要求比较高的工作产所，建议选择PC级产品。

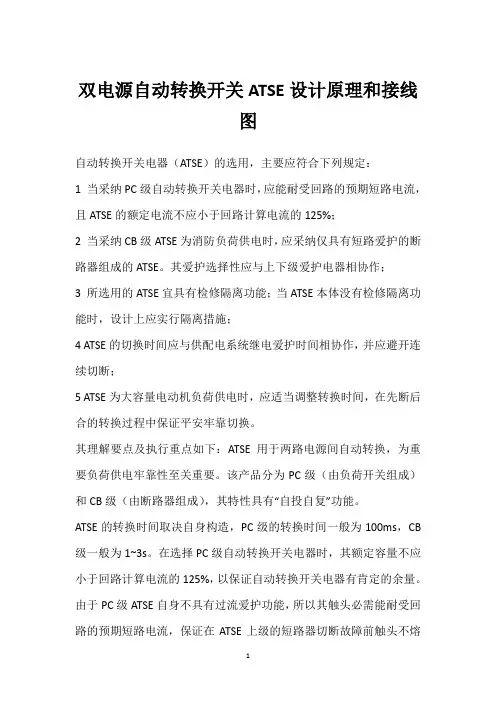

双电源自动转换开关ATSE设计原理和接线图自动转换开关电器（ATSE）的选用，主要应符合下列规定：1 当采纳PC级自动转换开关电器时，应能耐受回路的预期短路电流，且ATSE的额定电流不应小于回路计算电流的125%；2 当采纳CB级ATSE为消防负荷供电时，应采纳仅具有短路爱护的断路器组成的ATSE。

其爱护选择性应与上下级爱护电器相协作；3 所选用的ATSE宜具有检修隔离功能；当ATSE本体没有检修隔离功能时，设计上应实行隔离措施；4 ATSE的切换时间应与供配电系统继电爱护时间相协作，并应避开连续切断；5 ATSE为大容量电动机负荷供电时，应适当调整转换时间，在先断后合的转换过程中保证平安牢靠切换。

其理解要点及执行重点如下：ATSE用于两路电源间自动转换，为重要负荷供电牢靠性至关重要。

该产品分为PC级（由负荷开关组成）和CB级（由断路器组成），其特性具有“自投自复”功能。

ATSE的转换时间取决自身构造，PC级的转换时间一般为100ms，CB 级一般为1~3s。

在选择PC级自动转换开关电器时，其额定容量不应小于回路计算电流的125%，以保证自动转换开关电器有肯定的余量。

由于PC级ATSE自身不具有过流爱护功能，所以其触头必需能耐受回路的预期短路电流，保证在ATSE上级的短路器切断故障前触头不熔焊，并能正确进行切换。

当采纳CB级ATSE为消防负荷供电时，应采纳仅具有断路爱护的断路器组成的ATSE，防止因过负荷脱扣，造成消防设备断电。

其选择性爱护应与上、下级爱护电器相协作，防止越级脱扣而造成更大范围的停电。

采纳ATSE作双电源转换时，从平安着想，要求具有检修隔离功能，此处检修隔离指的是ATSE配出回路的检修应需隔离。

当设计的供配电系统具有自动重合闸功能，或虽无自动重合闸功能但上一级变电所具有此功能时，工作电源突然断电，ATSE不应马上投到备用电源侧，应有一段躲开自动重合闸时间的延时，避开刚切换到备用电源侧，又自复至工作电源，这种连续切换是比较危急的。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 。

2、型号及含义3、正常工作条件周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；海拔安装地点的海拔不超过2000m；大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

节能驱动机构采用电动机传动方式，功耗小，噪音小。

功能先进齐全双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作控制电压AC230V 50Hz操作：自动操作、手动操作设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

R D H5D S系列双电源自动转换开关符合标准：GB/T 14048.11产品安装使用前，请仔细阅读使用说明书，警告1 严禁擅自拆分本产品，否则后果自负。

2 本产品必须具有专业资格的人进行配线作业。

3 双电源自动转换开关因电路发生故障而转换或断电时，必须查明原因，排除故障后，才能进行转换。

转换时先把双电源自动转换开关转换到另一路正常的电路后再切换回原电路。

4 严禁湿手操作双电源自动转换开关，否则可能发生电击事故。

注意1 双电源自动转换开关安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。

2 双电源自动转换开关安装位置应避开强电流电线和电磁器件，避免磁场干扰。

3 安装时应注意两路电源的相序必须一致，中性线N不接错。

接线要求牢固可靠，以免影响双电源自动转换开关的正常工作，甚至烧毁控制器及电动操作机构。

4 双电源自动转换开关本体的保护接地牢靠，以确保安全。

5 双电源自动转换开关处于自动控制的工作方式时，禁止用手柄进行手动操作。

6 工频耐压试验时不能对控制器进行耐压试验，以免损坏内部线路。

1 概述1.1 适用范围RDH5DS双电源自动转换开关(ATSE)，是集开关与逻辑控制于一体、真正实现机电一体化的新型自动转换开关；它适用于交流50Hz、额定电压AC400V、约定发热电流250A以下的供电系统，具有电源检测、保护、电气机械互锁等功能；可实现全自动、强置"0"、紧急手动等操作，广泛应用于供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行及安全隔离等。

开关由控制线路板发出各种逻辑命令管理电机，由电机带动开关主体部分的操作机构，快速地接通与分断电路或进行电路转换，通过明显可见状态实现安全隔离。

产品符合：GB/T14048.11标准。

1.2 正常工作条件与安装条件1.2.1 安装地点的海拔不超过2000m；1.2.2 周围空气温度上限不超过+40℃，且其24h内的平均值不超过+35℃，下限不低于-5℃；1.2.3 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下允许有较高的相对湿度，例如+20℃时达90%。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

双电源自动切换开关工作原理接线图和操作规范双电源是指：一种由微处理器掌握，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。

CTYW5-100系列双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，（小负荷下备用电源也可由发电机供电，）使设备仍能正常运行。

最常见的是电梯、消防、监控上，以下是双电源自动切换开关正面图双电源自动切换开关工作原理接线图双电源主要分为PC级双电源（整体式）和CB级双电源（双断路器式）PC级双电源：能够接通、承载、但不用于分断短路电流的双电源双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC 级自动转换开关。

不具备爱护功能，但其具备较高的耐受和接通力量，能够确保开关自身的平安，不因过载或短路等故障而损坏，在此状况下保证牢靠的接通回路。

CB级双电源：配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流双电源若选择具有过电流脱扣器的断路器作为执行器则属于CB级自动转换开关。

具备选择性的爱护功能，能对下端的负荷和电缆供应短路和过载爱护；其接通和分断力量远大于使用接触器和继电器等其他元器件。

双电源自动切换开关操作规范1、当因故停电，且在较短时间内无法恢复供电时，必需启用备用电源。

步骤：①切除市电供电各断路器(包括配电室掌握柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。

②启动备用电源(柴油发电机组)，待机组运转正常时，挨次闭合发电机空气开关、自备电源掌握柜内各断路器。

③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。

④备用电源运行期间，操作值班人员不得离开发电机组，并依据负荷的变化准时调整电压、厂频率等，发觉特别准时处理。

2、市电恢复供电时，应准时做好电源转换工作，切断备用电源，恢复市电供电。

步骤：①按挨次逐个断开自备电源各断路器，挨次是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。

如何实现双电源自动切换？老电工经验分享，一看就懂控制电路电源自投控制线路可分为两种，一种是单相；另一种三相；单相双电源自投控制•控制原理图原理图工作原理：工作时先合上开关S1，交流接触器1KM吸合，由于1#电源供电，然后合上开关S2，因接触器KM1与KM2互锁，此时接触器KM2不会吸合，2#电源处于备用状态。

如果1#电源因故障断电时，交流接触器1KM释放，其常闭触头闭合，接通2KM线圈电路，2KM吸合，2#电源投入供电。

也可以先合上开关S2，后合上开关1S，使1#电源为备用的电源。

•实物接线图单相双电源控制线路图三相双电源自投控制•原理图原理图工作原理：工作时同时合上断路器QS1、QS2、QS3、QS4，接通开关S1、S2，接触器KM1接触器线圈得电吸合，同时，时间继电器KT也得电，但由于KM1接触器的吸合，KM1常闭触点又断开KT 时间继电器的电源，这时1#电源向负载供电，2#电源为备用电源。

当1#电源因故障断电时，接触器KM1释放，这时KM1常闭点闭合，接通时间继电器KT线圈上的电源，时间继电器经延时数秒钟后KT延时常开点闭合，2KM得电吸合，并自锁。

由于KM2的吸合，其常闭点一方面断开延时继电器线圈电源，另一方面又断开KM1的电源回路，使1#电源停止供电，保证2#电源正常供电。

如果2#电源工作一段时间断电后，KM2常闭点会自动接通线圈KM1的电源换为1#电源供电。

•实物接线图三相双电源自投控制线路这里接触器应根据负载的大小进行选定，时间继电器可选用0~60S的交流时间继电器。
