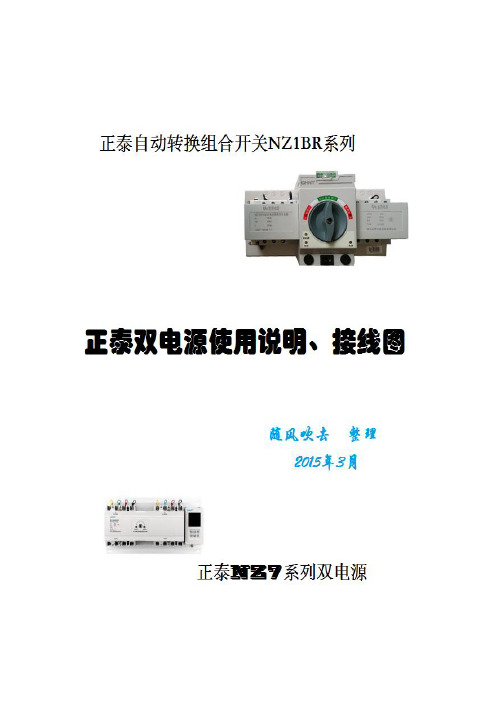

正泰双电源自动转换开关使用说明及接线图NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1 A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 。
2、型号及含义3、正常工作条件周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；海拔安装地点的海拔不超过2000m；大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
节能驱动机构采用电动机传动方式，功耗小，噪音小。
功能先进齐全双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作控制电压AC230V 50Hz操作：自动操作、手动操作设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 。
2、型号及含义3、正常工作条件周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；海拔安装地点的海拔不超过2000m；大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
节能驱动机构采用电动机传动方式，功耗小，噪音小。
功能先进齐全双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作控制电压AC230V 50Hz操作：自动操作、手动操作设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
R D H5D S系列双电源自动转换开关符合标准：GB/T 14048.11产品安装使用前，请仔细阅读使用说明书，警告1 严禁擅自拆分本产品，否则后果自负。
2 本产品必须具有专业资格的人进行配线作业。
3 双电源自动转换开关因电路发生故障而转换或断电时，必须查明原因，排除故障后，才能进行转换。
转换时先把双电源自动转换开关转换到另一路正常的电路后再切换回原电路。
4 严禁湿手操作双电源自动转换开关，否则可能发生电击事故。
注意1 双电源自动转换开关安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2 双电源自动转换开关安装位置应避开强电流电线和电磁器件，避免磁场干扰。
3 安装时应注意两路电源的相序必须一致，中性线N不接错。
接线要求牢固可靠，以免影响双电源自动转换开关的正常工作，甚至烧毁控制器及电动操作机构。
4 双电源自动转换开关本体的保护接地牢靠，以确保安全。
5 双电源自动转换开关处于自动控制的工作方式时，禁止用手柄进行手动操作。
6 工频耐压试验时不能对控制器进行耐压试验，以免损坏内部线路。
1 概述1.1 适用范围RDH5DS双电源自动转换开关(ATSE)，是集开关与逻辑控制于一体、真正实现机电一体化的新型自动转换开关；它适用于交流50Hz、额定电压AC400V、约定发热电流250A以下的供电系统，具有电源检测、保护、电气机械互锁等功能；可实现全自动、强置"0"、紧急手动等操作，广泛应用于供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行及安全隔离等。
开关由控制线路板发出各种逻辑命令管理电机，由电机带动开关主体部分的操作机构，快速地接通与分断电路或进行电路转换，通过明显可见状态实现安全隔离。
产品符合：GB/T14048.11标准。
1.2 正常工作条件与安装条件1.2.1 安装地点的海拔不超过2000m；1.2.2 周围空气温度上限不超过+40℃，且其24h内的平均值不超过+35℃，下限不低于-5℃；1.2.3 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下允许有较高的相对湿度，例如+20℃时达90%。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。
产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。
5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。
5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。
5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。
根据工作电源状态，决定是否从一个电源转换到另一个电源。
发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。
本产品适用于工业、商业、高层和民用住宅等较为重要的场所。
执行标准：GB/T 14048.11。
2、型号及含义3、正常工作条件3.1 周围空气温度内平均温度24h℃，下限为-5℃，且周围空气温度上限为+40 +35不超过℃；3.2 海拔大气条件3.3 ；2000m安装地点的海拔不超过大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。
3.4 污染等级污染等级为3级。
4、技术参数及性能5、特性及功能是结合先进以下简称自动转换开关()系列自动转换开关电器NZ7级产品。
产品具有体积小、节能、CB的数字电子控制技术的新一代安装方便、功能先进齐全、可靠双重联锁保护等特点。
．5.1 体积小利用电机正反旋转，实现转换功能，同时使产单电机传动结构，品高度降低，减小了安装空间。
节能5.2驱动机构采用电动机传动方式，功耗小，噪音小。
功能先进齐全5.3双重联锁保护5.4其防止两路电源同时接通；采用机械联锁和电气联锁双重保护，实现中电气联锁采用直接指示自动转换开关的断路器触头位置方式，真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。
6、控制器型控制器集成一体分体模式，安装于柜内或柜体面板，A6.1决定是否从一个电源转换到另根据工作电源状态，可进行柜外操作。
一个电源。
．发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。
o. 常用电源投切按钮在手动控制方式下如果常用电源正常时按下此按钮开关可强制．切换到备用电源;在设置状态时此键为设置项目下翻按纽；p. 备用电源投切按钮在手动控制方式下如果备用电源正常时按下此按钮开关可强制切换到备用电源；在设置状态时此键为设置项目下翻按钮；q. 分闸按钮在手动控制方式下如果两路电源有任意一路正常时按下此按钮开关切换到分闸位置；在设置状态时此键为设置参数减按钮；r. 故障查询按钮当开关出现故障显示屏上的故障灯亮灯以后，通过按下此键可以查询开关详细的故障代码；在设置状态时此键为设置参数加按钮；s. 设置按钮按下此键即可进入控制器的参数整定菜单。
6.6 A型控制器参数设置7、NZ7外部接线图注：QN 常用侧执行断路器a. b.QR 备用侧执行断路器8、进线方式8.2 安装方式：垂直安装和水平安装9、外形及安装尺寸10、订货须知用户在订货时应注明产品的型号、电流规格、极数等信息。
如：订自动转换开关电器，壳架电流100A，额定电流100A，分断能力H型，4极，A型控制器，即写为：NZ7-100H/4100YAX正泰双电源自动转换组合开关NZ1BRV）NZ1BR型号：绝缘电压：==（ chint/品牌：正泰3P/4P 极数：A）） 63额定电流：（V=400V额定电压：（产品）（板尺寸：==mm面开关认证：CCC正泰NZQ2双电源中英文对比NZQ2双电源切换装置NZQ2 SWITCHING DEVICE OF DOUBLE POWER SOURCE1 概述NZQ2双电源切换装置是以微处理器为核心，可精确地检测两路三相电压，对出现的电压异常(过压、欠压、缺相)做出准确的判断并输出无源控制开关量，该装置具有可编程、自动化测量、LCD 显示、数字通讯等多种功能。
它集数字化、智能化、网络化于一身，使测量过程及控制过程实现自动化，减少人为操作失误。
其结构紧凑、电路先进、接线简单，可靠性高，广泛适用于消防、邮电、石油、煤炭、冶金、铁道、市政、高层建筑等不允许断电的具有两路供电电源的重要场所。
执行标准：GB/T14048.1-2000.1 IntroductionNZQ2 switching device of double power source takesmicro-processor as it's core, which can be used to detect three-phase voltage from two sides, judging precisely voltage abnormality(over-voltage, under-voltage and short of phase) and output reactive control switching quantity. The device has the functions of programming，intellectuality and network, realizing automation during measuring and control process, reducing mal-operation by person. It is close in structure,advanced in electricalcircuit, simple in wiring andhigh in reliability. It can beused extensively in theimportant places such as,firecontrol,postcoalandcommunication,mining, metallurgy, railway,municipal administration and high rise buildings, which has power source from two sides.Application standards: GB/T14048.1-2000.2 型号及其含义使用环境3米；3.1 海拔高度不超过20003 在污染等级3.2 没有粉尘、腐蚀性气体或雨水侵袭的户内，环境中使用；+35℃；小时内的平均温度不超过-5℃~+40℃，且243.3 空气温度：，在较低温度时容许℃时不超过+4050%3.4 湿度：在最高温度，但要℃时，相对湿度允许为90%有较高的相对湿度，如温度为+20 考虑到由于温度变化，有可能会偶然产生适度的凝露；不(℃范围内，在短时间内3.5 储存过程的温度可在-25℃~+55 +70℃。
温度可达小时超过24)应作为“特殊当使用条件与以上规定的内容不相符合时，3.6条件”来处理，用户在订货时应向制造厂提出，并协商解决。
3 Application Conditions3.1 Height above sea level, not more than 2000m;3.2 Used in places of polluting degree 3, indoor, no dust, corrosivegas or raining;3.3 Temperature: -5℃--+40℃, average temperature not more than+35℃within 24 hours;3.4 Humidity: Not more than 50% in Max. temperature +40℃, allowable relative humidity in lower temperature, such as relative temperature can be 90% as temperature is +20℃, however, considering the change of temperature, condense may occur occasionally;3.5 The temperature in storing can be in the range from-25℃--+55℃, the temperature can reach +70℃within short time (not morethan 24 hours);3.6 It shall be treated as “special condition”when application condition is not the same with above mentioned contents, customer can consult with manufacturer in ordering and puts forward the conditions4 技术性能4.1 主回路电气技术参数：660V ：Ui主回路额定绝缘电压4.1.14.1.2 主回路额定工作电压AC：400V4.1.3 额定频率：50Hz4.1.4 额定电流(A)：1、2、3、4、6、10、16、20、32、40、50、63、80、100、125、160、180、200、225、250、315、400、500、630。
4.2 主回路结构技术参数：4.2.1 采用两台NA1、NM1断路器或NB1小型断路器为主开关；4.2.2 采用一套独创的机械联锁机构，实现两台断路器间电气机械联锁的双重保护，以确保两台断路器不能同时合闸。
4. Technical Characteristics4.1 Electric technical parameter of main circuit:4.1.1 Rated insulating voltage Ui in main circuit: 660V4.1.2 Rated working voltage of main circuit: 400V4.1.3 Rated frequency: 50Hz4.1.4Rated current(A):1,2,3,4,6,10,16,20,32,40,50,63,80,100,125,160,180,200,225,250,315,400 ,500,630……6300.4.2 Technical parameter of main circuit in construction:4.2.1 Adopting two sets of NA1, NM1 circuit breaker or NB1 smallscale circuit breaker as main switch;4.2.2 Adopting a set of special mechanical interlocking mechanismto realize double protection of electric mechanical interlocking between two circuit breakers, in order to guarantee no closing synchronously for two circuit breakers.5 各控制类型装置的主要功能5.1微断型：手动自动转换、自投自复、失压转换。
