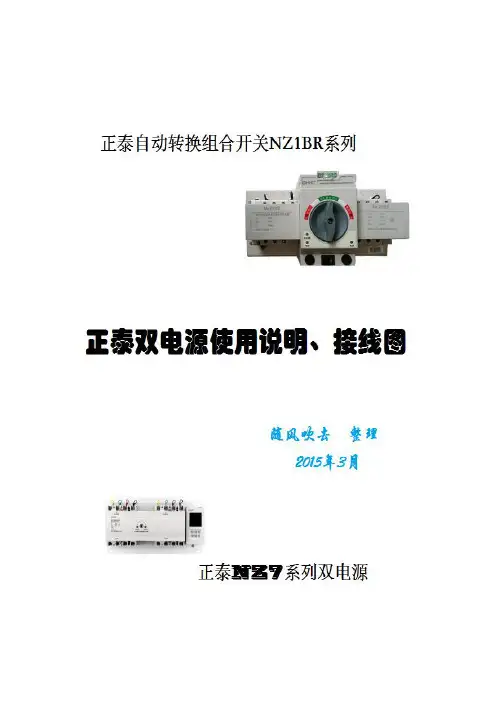

正泰双电源开关使用说明及接线图

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度内平均温度24h℃，下限为-5℃，且周围空气温度上限为+40 +35不超过℃；3.2 海拔大气条件3.3 ；2000m安装地点的海拔不超过大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能是结合先进以下简称自动转换开关()系列自动转换开关电器NZ7级产品。

产品具有体积小、节能、CB的数字电子控制技术的新一代安装方便、功能先进齐全、可靠双重联锁保护等特点。

．5.1 体积小利用电机正反旋转，实现转换功能，同时使产单电机传动结构，品高度降低，减小了安装空间。

节能5.2驱动机构采用电动机传动方式，功耗小，噪音小。

功能先进齐全5.3双重联锁保护5.4其防止两路电源同时接通；采用机械联锁和电气联锁双重保护，实现中电气联锁采用直接指示自动转换开关的断路器触头位置方式，真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器型控制器集成一体分体模式，安装于柜内或柜体面板，A6.1决定是否从一个电源转换到另根据工作电源状态，可进行柜外操作。

一个电源。

．发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

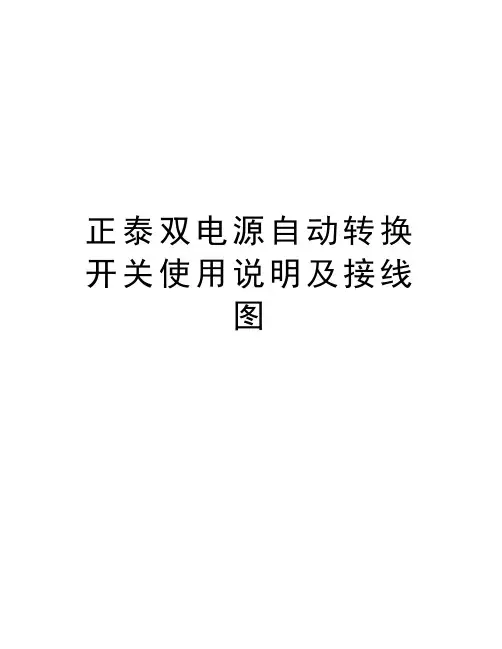

正泰双电源自动转换开关使用说明及接线图NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1 A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

双电源自动切换电路！4种双电源自动切换电路图接法、分类-电工技术知识学习干货分享双电源自动切换应用是非常广的，首先，我们来简单看一下怎么用继电器，接触器实现双电源转换开关能达到的自动切换电源的目的。

一、两个接触器实现切换：备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。

主电源断电，备用电源通过主接触器的常闭点导通。

如果主电源恢复正常，备用电源断开。

当然也可以用接触器互锁来实现，这个有一点复杂，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。

二、一个继电器两个接触器：主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。

主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。

常闭触点断开，备用电源不工作。

当主线路断电的时候，继电器也断电。

常开触点恢复初始断开状态，主线路断开。

备用电路的接触器通过继电器的常闭触点开始工作。

三、双转换触点继电器：和上面的有些类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。

断电时两组触点断开。

一个电器元件就可以完成。

如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。

接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。

比如灯泡明显闪烁了一下，电机停顿了一下。

如果是自锁线路，你会发现用电设备不工作了。

四、双电源转换开关：这个成本有点高，需要动手。

如果动手能力强的朋友，完全可以自己动手组装一个控制电路。

电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。

五、双电源切换开关PC级和CB级的区分：双电源切换开关分PC级和CB级，两者结构大致一样。

PC级是隔离型的，就像双投刀开关，加上操作机构构成的。

CB级是断路器保护型的，由两个断路器加操作机构组成，有过载短路保护，和断路器保护一样。

用户在选择时应从以下几方面来考虑。

（1）从可靠性角度考虑。

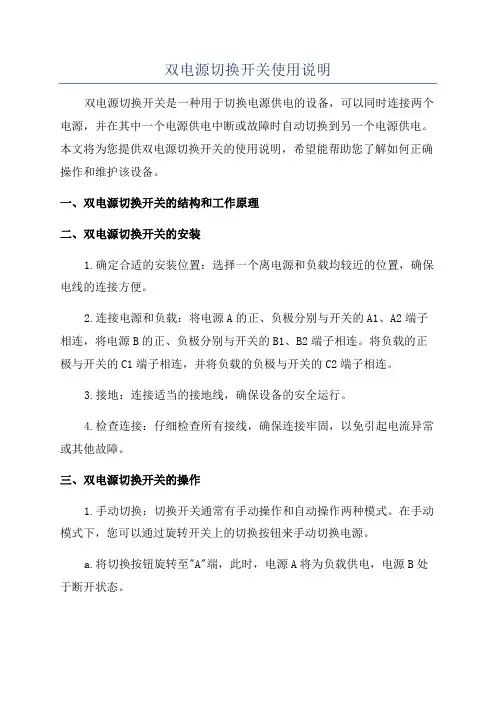

双电源切换开关使用说明双电源切换开关是一种用于切换电源供电的设备，可以同时连接两个电源，并在其中一个电源供电中断或故障时自动切换到另一个电源供电。

本文将为您提供双电源切换开关的使用说明，希望能帮助您了解如何正确操作和维护该设备。

一、双电源切换开关的结构和工作原理二、双电源切换开关的安装1.确定合适的安装位置：选择一个离电源和负载均较近的位置，确保电线的连接方便。

2.连接电源和负载：将电源A的正、负极分别与开关的A1、A2端子相连，将电源B的正、负极分别与开关的B1、B2端子相连。

将负载的正极与开关的C1端子相连，并将负载的负极与开关的C2端子相连。

3.接地：连接适当的接地线，确保设备的安全运行。

4.检查连接：仔细检查所有接线，确保连接牢固，以免引起电流异常或其他故障。

三、双电源切换开关的操作1.手动切换：切换开关通常有手动操作和自动操作两种模式。

在手动模式下，您可以通过旋转开关上的切换按钮来手动切换电源。

a.将切换按钮旋转至"A"端，此时，电源A将为负载供电，电源B处于断开状态。

b.将切换按钮旋转至"B"端，此时，电源B将为负载供电，电源A处于断开状态。

2.自动切换：在自动模式下，当电源A的电流异常或故障时，开关会自动切换到电源B。

a.将切换按钮旋转至"AUTO"端，此时，开关将自动检测电源A和电源B的状态，并在电源A异常时切换到电源B。

四、双电源切换开关的注意事项1.避免过载：确保负载的额定功率不超过开关的额定功率，以免造成开关过载，影响设备的正常工作。

2.注意电流方向：在连接电源和负载时，确保正、负极的连接方向正确，避免电流逆向或短路引起的故障。

3.定期检查和维护：定期检查开关的连接和固定情况，确保各部件正常工作。

同时，定期清洁开关的外壳，避免灰尘或杂物进入设备内部。

4.防止高温和潮湿环境：避免安装开关在高温或潮湿环境中，以免影响设备的正常运行和寿命。

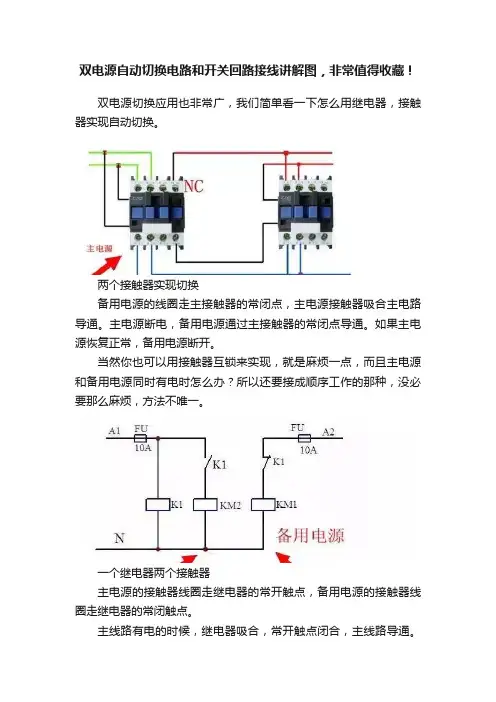

双电源自动切换电路和开关回路接线讲解图，非常值得收藏！双电源切换应用也非常广，我们简单看一下怎么用继电器，接触器实现自动切换。

两个接触器实现切换备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。

主电源断电，备用电源通过主接触器的常闭点导通。

如果主电源恢复正常，备用电源断开。

当然你也可以用接触器互锁来实现，就是麻烦一点，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。

一个继电器两个接触器主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。

主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。

常闭触点断开，备用电源不工作。

当主线路断电的时候，继电器也断电。

常开触点恢复初始断开状态，主线路断开。

备用电路的接触器通过继电器的常闭触点开始工作。

双转换触点继电器这个和上面的类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。

断电时两组触点闭合。

一个电器元件就可以完成。

如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。

接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。

比如灯泡明显闪烁了一下，电机停顿了一下。

如果是自锁线路，你会发现用电设备不工作了。

刚刚发生了什么？双电源转换开关这个成本有点高，需要手动。

如果动手能力强的朋友，完全可以自己动手组装一个控制电路。

电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。

一开单控开关接线图二三开连体单控开关接线图四开连体单控开关接线图一开五孔单控插座接线图四开单控开关接线图一开五孔单控插座接线图二三开双控开关接线图一开多控开关接线图两开多控开关接线图三开多控开关接线图最牛的一个：看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。

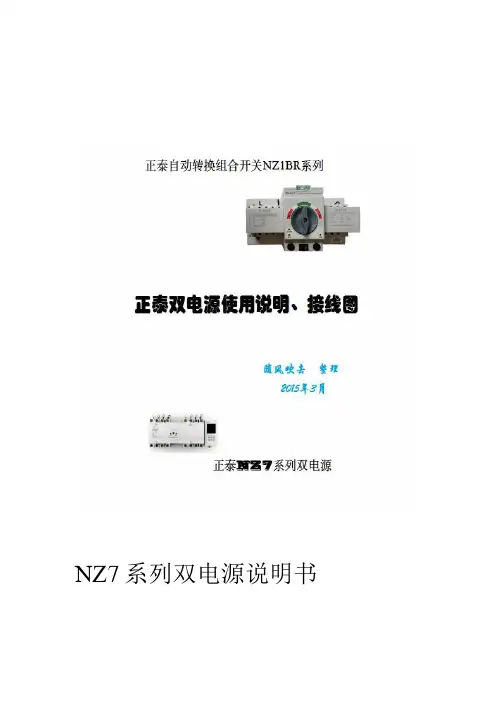

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1 A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a.自动工作模式指示；b.手动工作模式指示；c.故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d.常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e.常用电源侧电源断路器闭合、断开指示；f.设置状态指示;g.备用电源侧电源断路器闭合、断开指示；h.消防联动功能启动指示；i.常用电源侧电压、时间、频率单位；j.A、B、C相位；k.备用电源侧电压、时间、频率单位；l.备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m.发动机启动信号指示n.自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 。

2、型号及含义3、正常工作条件周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；海拔安装地点的海拔不超过2000m；大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

节能驱动机构采用电动机传动方式，功耗小，噪音小。

功能先进齐全双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作控制电压AC230V 50Hz操作：自动操作、手动操作设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

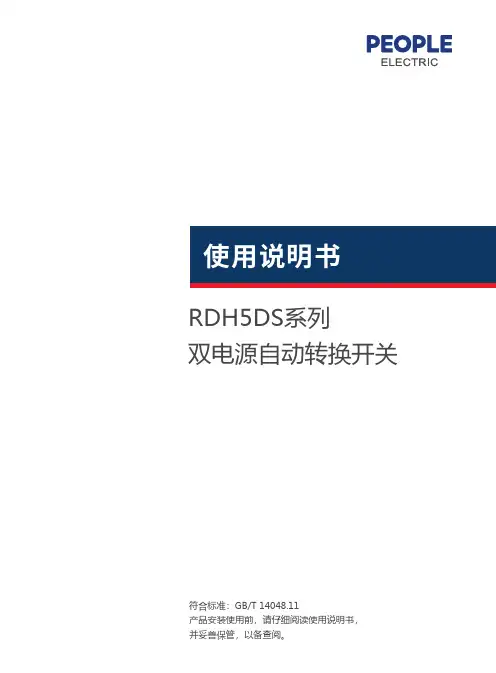

R D H5D S系列双电源自动转换开关符合标准：GB/T 14048.11产品安装使用前，请仔细阅读使用说明书，警告1 严禁擅自拆分本产品，否则后果自负。

2 本产品必须具有专业资格的人进行配线作业。

3 双电源自动转换开关因电路发生故障而转换或断电时，必须查明原因，排除故障后，才能进行转换。

转换时先把双电源自动转换开关转换到另一路正常的电路后再切换回原电路。

4 严禁湿手操作双电源自动转换开关，否则可能发生电击事故。

注意1 双电源自动转换开关安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。

2 双电源自动转换开关安装位置应避开强电流电线和电磁器件，避免磁场干扰。

3 安装时应注意两路电源的相序必须一致，中性线N不接错。

接线要求牢固可靠，以免影响双电源自动转换开关的正常工作，甚至烧毁控制器及电动操作机构。

4 双电源自动转换开关本体的保护接地牢靠，以确保安全。

5 双电源自动转换开关处于自动控制的工作方式时，禁止用手柄进行手动操作。

6 工频耐压试验时不能对控制器进行耐压试验，以免损坏内部线路。

1 概述1.1 适用范围RDH5DS双电源自动转换开关(ATSE)，是集开关与逻辑控制于一体、真正实现机电一体化的新型自动转换开关；它适用于交流50Hz、额定电压AC400V、约定发热电流250A以下的供电系统，具有电源检测、保护、电气机械互锁等功能；可实现全自动、强置"0"、紧急手动等操作，广泛应用于供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行及安全隔离等。

开关由控制线路板发出各种逻辑命令管理电机，由电机带动开关主体部分的操作机构，快速地接通与分断电路或进行电路转换，通过明显可见状态实现安全隔离。

产品符合：GB/T14048.11标准。

1.2 正常工作条件与安装条件1.2.1 安装地点的海拔不超过2000m；1.2.2 周围空气温度上限不超过+40℃，且其24h内的平均值不超过+35℃，下限不低于-5℃；1.2.3 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下允许有较高的相对湿度，例如+20℃时达90%。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

双电源开关原理接线图
在双电源开关原理接线图中，一般包含两个电源，两个电源开关，以及需要供电的设备。

以下是一个没有标题的双电源开关原理接线图的示例：
电源1 电源2
│ │
│ │
└───────┬───────────┘
│
│
▼
设备
在这个接线图中，电源1和电源2分别连接到两个电源开关上。

两个电源开关通过电源开关之间的连线连接在一起。

设备通过连接在两个电源开关之间的连接线上接收电源供电。

这样的接线图可以实现双电源的切换功能。

当电源1开关打开时，电源1供电给设备；而当电源1开关关闭，电源2开关打
开时，电源2供电给设备。

这样可以在一个电源出现故障或需要切换电源时，保证设备的正常运行。

双电源箱常用备用两条电源至配电框接法双电源配电箱如何接线?双电源配电箱接线图
有双电源开关装置的配电箱就叫做双电源箱。

当要求排风机在任何时间不能仃机时，必需用双电源：当一组电源出现故障后会自动转换到另一组电源，确保排风机不停机能正常工作。

双电源转换的场合一般都是用两只接触器来实现的，采用中间继电器或时间继电器作为控制元件搭接一个控制线路，控制两个主回路上的触器，实现两路电源的转换。

双电源配电箱如何接线?双电源配电箱接线图(图1)
双电源配电箱如何接线呢？
其实很简单，只要把两组电源分别接在两个空气开关的电源进线侧，负荷接在交流接触器的出线端即可。

在安装接线前，应先对配电箱进行外观检查，核对接线正确性，检查各部件绝缘、导通接地等情况；
检查完毕，用一个三相5安培开关作试验电源开关，并对配电箱实施带电模拟试验，确保安装后能基本达到要求。

在连接两组电源时，应确定哪一个电源优先，把优先的电源接在没有时间延时的一侧，把备用电源接在延时后动作的一侧；当交流接触器下端没有连线时，应把两组电源的同一相相连，确保任何一组电源送电时都能保证正常供电。

连接完毕，应对电源切换情况进行试验：分别对其中一组电源进行送电，同时转动开关到主电源、后备电源、自动等位置，检查两个
接触器的切换情况，以及各相同步合闸情况、触点连接情况等。

虽然一般情况下，配电箱会有防爆结构，但是我们还是需要注意在对配电箱进行相关操作的时候，一定要注意安全。

若要检查负荷情况，还必须送上额定负荷进行检查。

对带电设备的检查，必须准守安全操作规程，确保实施过程安全。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 14048.11。

2、型号及含义3、正常工作条件3.1 周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；3.2 海拔安装地点的海拔不超过2000m；3.3 大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

3.4 污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

5.1 体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

5.2 节能驱动机构采用电动机传动方式，功耗小，噪音小。

5.3 功能先进齐全5.4 双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器6.1A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作6.2控制电压AC230V 50Hz6.3操作：自动操作、手动操作6.4 设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~6.5 显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

双电源怎么接线？双电源供电电路图变压器电源和自备发电机电源之间的切换是否需要断开中性线与许多条件或因素有关，包括两电源回路的接地系统类别、两电源回路是否接入同一套低压配电柜、系统接地的设置方式，电源回路有无装设RCD或者单相接地故障保护等等，情况较为复杂。

为此，IEC标准并未做出明确的规定。

我们来看如下不同的双电源配置方案：1、两电源安装在同一场所内，且共用相同的低压配电柜，则进线回路或者双电源切换回路应当采用四极开关。

我们看图1。

图1 安装在同一场所内的双电源互投方案之故障电流从图1中，我们看到用电设备的前端安装了两只带RCD保护的三极断路器QF11和QF21作双电源互投，我们假定QF11合闸而QF21分断。

我们看到无论是用电设备发生了单相接地故障还是三相不平衡，单相接地故障电流或者三相不平衡造成的中性线电流均有可能流过QF21回路的N线和PE线。

因为QF21的RCD保护作用，QF21处于保护动作状态，无法进行有效的合闸。

反之亦然。

图1中从QF21回路的中性线或者PE 线流过的电流就是非正规路径的中性线电流。

非正规路径的中性线电流所流经的通路有可能形成包绕环，包绕环内产生的磁场将可能对敏感信息设备产生干扰，同时还有可能产生断路器误动作。

解决的办法就是将QF11和QF21采用四极开关，切断故障电流流过的通路。

2、双路配电变压器互为备用电源，或者变压器与柴油发电机互为备用电源，且变压器和发电机的中性点均就近直接接地。

若两套电源共用低压配电柜，则进线回路应当采用四极开关，如图2所示。

图2 在TN-S下进线回路和母联回路应当采用四级开关从图2中，我们看到低压配电网为TN-S接地型式，且变压器的中性点就近接地，从变压器引三相、N线和PE线到低压配电柜进线回路中。

低压进线断路器和母联断路器均为三极开关，进线断路器配套了单相接地故障保护。

正常使用时两进线断路器闭合而母联打开。

当Ⅰ母线上的用电设备发生单相接地故障时，我们看到正确的路径是：用电设备外壳→PE线→PE线和N线的结合点→Ⅰ段N线→Ⅰ段接地故障电流检测→Ⅰ段变压器。
