有线电视分支器与分配器的功能及图形

有线电视分支分配器有线电视分配器作用及原理介绍有线电视分配器作用及原理介绍在我们的生活中，我们大家应该都看过电视吧，最初的是黑白电视，随着科技的发展，发明了彩色电视，现在几乎每个家庭都有电视，电视机本身是没有节目的，只要我们给电视机装上有线天线，这样我们就可以看到很多的电视频道，通过看电视可以很好的放松我们自己，我们要知道，有线电视的配备设备中有分配器，下面就来给大家介绍一下它的作用。

有线电视的分配器是用来分配有线电视信号的器材。

每个用户的信号都是从分配器分配进入我们每家每户的。

例如：一分二有两种，一种是一分支器(IN，OUT，BR)还有就是二分配器(IN，OUT，OUT)信号进线接IN，两个OUT分别接用户电视。

原理：有线电线分配器原理就是通过一些电阻电容电感的阻抗变换匹配电路合理分配信号，使各路输出端的信号互相不受影响，并且也不会影响到输入端的信号，但是分配器是有一定衰减作用的。

作用一：1.有线电视的分配器可以用于分配信号，譬如三分配器就是用于将一路信号平均分配成为三路，但在分配信号的同时也会带来分配损失，以三分配器为例，它的分配损失就是6dB，也就是说它的每一路信号都比原来的信号强度要减少6dB。

按照有线电视线路的标准，一般用户连接一个四分配器是不需要再加放大器的。

有线电视分配器对信号功率的分配分量大小用db(分贝)表示，这是一个相对量，类似我们日常所熟悉的倍数。

例如：我们把一个信号按1/2平均分配，每个信号即为0.5。

换算成分贝表示即：lg0.5(取0.5的对数)X 10 -3db,因此，在理论上，把一个信号一分为二，这个信号即减小了-3db。

但在实际运用中，这些器件都不是理想化的。

所以，实际衰减要稍大于理论值。

作用二：有线电视分配器不但具有功率信号的分配功能，更重要的是它在分配信号的同时，对端口的是设备起到阻抗匹配的作用，这在高频宽带电路中是非常重要的。

关于有线电视的分配器作用已经告诉了大家，其实分配器的作用在我们的生活中是很重要的，因为很多家庭都有电视，所以就可能会接触到分配器，分配器是和信号有关系的，而我们看电视又离不开信号，所以说感兴趣的朋友可以对这方面的知识多加了解，我们会发现，生活中有很多需要我们学习和了解的知识，希望我们大家都可以从生活中不断的学习。

有线电视分支分配器有线电视分支分配器是一种被广泛应用于有线电视系统中的设备。

它的作用是将一路电视信号分配到多个用户端，使用户可以同时观看不同的电视频道。

在传统的有线电视系统中，通常会有一个主干线路将信号传输到各个用户家庭。

然而，由于用户数量日益增长，主干线的容量往往无法满足所有用户的需求。

这时，有线电视分支分配器就发挥了作用。

有线电视分支分配器是一个多端口的设备，通常具有一个输入端口和多个输出端口。

一路输入信号通过输入端口进入分支分配器，然后通过输出端口被分配到不同的用户家庭。

这样，用户就可以根据自己的需求，选择观看不同的电视频道。

有线电视分支分配器的数量和规格会根据实际需求而定。

在一个大型的有线电视系统中，可能会有多个分支分配器同时工作，并且它们之间也可以相互连接，形成更复杂的网络拓扑结构。

这样能更好地满足用户的需求，并提高整个系统的运行效率。

有线电视分支分配器的使用还需要考虑信号传输的质量和损耗问题。

由于信号在传输过程中会存在一定的衰减和损耗，因此需要合理安排分支分配器的放置位置和数量，以确保用户能够获得高质量的电视信号。

除了分配信号，有线电视分支分配器还可以具备其他功能。

例如，一些高级的分支分配器可能会具有信号放大和强化功能，可以增强信号的传输距离和质量。

还有一些分支分配器可能会具有信号调节和调制功能，使用户可以根据需要调整电视频道的频率和信号强度。

有线电视分支分配器的安装和维护也是一个重要的环节。

在安装时，需要根据实际情况选择合适的分支分配器，并合理布置线缆，避免信号干扰和损耗。

在维护时，需要定期检查分支分配器的工作状态，确保它们能够正常运行，并及时处理故障和损坏的设备。

总的来说，有线电视分支分配器是有线电视系统中不可或缺的设备。

它通过将一路电视信号分配到多个用户端，实现了信号的共享和分发，为用户提供了更丰富的电视频道选择。

在未来，随着数字化和网络化的发展，有线电视分支分配器也将继续发展和演变，为用户带来更多便利和享受。

有线电视分支器有线电视分支器实际是一种定向信号传输器件（内装定向藕合器）。

一分支、二分支、四分支、八分支等多种类型，分支器是把一部分信号能量定向传送到分支端口（TAB），而余下的信号经输出端口（OUT）送往下一个分支器或分配器。

分支器有更好的相互隔离性能和反向隔离性能，而且分支能量控制（称之为藕合量）。

每种类型又有多种规格。

从4DB到场30DB的藕合量能满足工程上的需要，在家庭装潢中常采用4DB、6DB的一分支代替二分配器，8DB或12DB的二分支器代三分配器。

当分配路数更多时，或发生变化需求增加路数时，采用分支器加分配器的方式更合理。

电视分配器：电视分配器是通过利用内部结构的电容，小磁性线圈，把通过分配器的电平信号适当微弱，增加稳定，使每个输出端口达到一定的损耗标准。

二分配一般3.5DB，三分配一般5.7DB，四分配7DB，使每个输出接口保持在75欧姆电阻，使输出端口保持正常的电平接收信号。

总之分配路数越多，电缆越长，分到的信号就越小。

以电视显像管出现雪花为准，应加装一个家用双向放大器。

分配器的每个端口阻抗应该是75欧姆，以保证与电缆、电视机的阻抗相匹配。

如不匹配，会造成信号反射，传输效果降低，引起图象干扰等。

表明匹配好坏的量纲用反射损耗（DB）表示。

此值越大越好，优秀的产品做到18DB以上，分路损耗用分配损耗（DB）表示。

信号经分配输入（IN）到输出端口（OUT）要减少，理论值二分配为3DB、四分配为6DB。

常见的产品为4DB和8DB，优秀的产品为3.5DB和7DB以下，相互隔离（DB）输出口之间要求不能互通，避免电视机之间相互干扰。

优秀的产品大于30DB，用分支器得到的效果比分配器更好。

传感器可利用热释电红外传感器或振动传感器。

热释电红外传感器通过检测人或动物发射的红外线而输出电信号，作用角度为110°。

可使用BISS001型红外成品组件，作用距离通过菲聂尔透镜调节。

振动传感器可采用ND-l型高灵敏振动位移传感器。

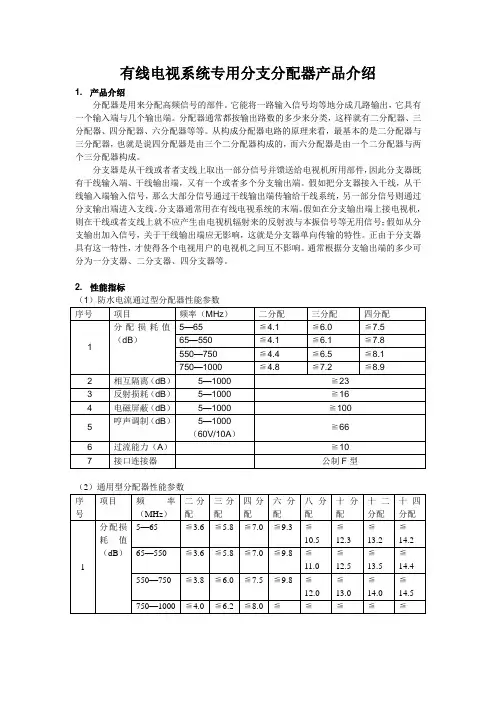

用户系统分配1. 分配器2. 分支器3. 多分支系统4. 数字电视机顶盒分配器的工作原理• 1 •分配器的电路原理•2•分配器的主要元件的作用分配器的主要特性和使用方法•1 •阻抗匹配及驻波比•2•分配损失•3•隔离度•4•反射损耗•5■分配器的使用方法分配器的使用方法(1) 正向能量分配(2) 作为干线无源分路器(3) 分配器倒接作带宽混合器•1.三，四，六分配器简介•2•目前常用分配器的性能简介•3•过流型分配器•4•通用型和防水型电流通过型分配器性能参分配器的种类数四，六分配器简介•(1)三分配器。
