P(BVE-CTFE-MAH)三元共聚物的结构和自乳化乳液研究

格式：pdf
大小：967.12 KB
文档页数：6

下载文档原格式

P(BVE-CTFE-MAH)三元共聚物的结构和自乳化乳液研究

P(BVE-CTFE-MAH)三元共聚物的结构和自乳化乳液研究刘敏;侯丽华;卓虎;侯志成;张书香【摘要】对乙烯基正丁基醚(BVE)-三氟氯乙烯(CTFE)-马来酸酐(MAH)三元共聚物进行了研究.考察了单体配比对聚合物结构及形貌的影响;研究了聚合物表面的元素含量;并对共聚物自乳化乳液进行了分析.结果表明:通过控制单体配比,可以获得不同结构、不同形貌的含氟聚合物;聚合物中MAH单元的比例对P(BVE-CTFE-MAH)共聚物的形貌影响较大,当MAH的加入量超过3份时,产物为蓬松白色固体粉末;P(BVE-CTFE-MAH)共聚物可形成自乳化乳液,乳胶粒的粒径随着聚合物中MAH 比例的增大而变小.【期刊名称】《有机氟工业》【年(卷),期】2019(000)002【总页数】6页(P5-10)【关键词】超临界CO2;乙烯基正丁基醚;三氟氯乙烯;马来酸酐;自乳化乳液【作者】刘敏;侯丽华;卓虎;侯志成;张书香【作者单位】无锡嘉联电子材料有限公司,江苏无锡214028;无锡嘉联电子材料有限公司,江苏无锡214028;无锡嘉联电子材料有限公司,江苏无锡214028;无锡嘉联电子材料有限公司,江苏无锡214028;济南大学化学化工学院,山东济南250022【正文语种】中文0 前言含氟聚合物具有优异的“三高二憎”特性,被广泛应用于基础工业、石油化工、航空航天和化学工程等领域。

含氟聚合物的传统制备方法主要有乳液聚合法和溶液聚合法［1-4］。

采用乳液聚合法制备含氟聚合物时需使用乳化剂,乳化剂会附着在聚合物的表面,并对其使用性能造成影响；以溶液聚合法制备含氟聚合物的过程中需要使用大量溶剂,溶剂处理不当易造成环境污染且存在安全隐患。

由于乳液聚合法和溶液聚合法存在诸多弊端,以超临界CO2为反应介质制备含氟聚合物的方法日益成为研究的焦点［5-8］。

通过超临界CO2法制备得到的P（BVE-CTFEMAH）三元共聚物为白色固体粉末,可用于粉末涂料、水泥添加剂等领域。

氯乙烯-丙烯酸酯-醋酸乙烯酯三元共聚乳液的研究开发

氯乙烯-丙烯酸酯-醋酸乙烯酯三元共聚乳液的研究开发作者：谢雷，王书忠作者单位：谢雷(上海氯碱化工股份有限公司,上海,200241)，王书忠(华东理工大学,上海,200237)刊名：聚氯乙烯英文刊名：POLYVINYL CHLORIDE年，卷(期)：2002(6)被引用次数：3次1.吴玉初氯乙烯本体聚合生产过程中的技术难点分析和对策[会议论文]-20072.郑志荣.陈运能.董超萍.Zheng Zhirong.Chen Yunneng.Dong Chaoping无皂改性醋酸乙烯酯乳液的制备[期刊论文]-涂料工业2009,39(6)3.陈汉佳.石旭华.罗浩云.罗楚卿.徐严平氯乙烯-醋酸乙烯酯共聚物的后功能化研究[期刊论文]-塑料工业2002,30(3)4.马竞.酯张健.杨海垫氯乙烯-醋酸乙烯酯共聚糊树脂开发进展[会议论文]-20035.中国石油吉林石化公司研究院技术转让或技术合作项目[期刊论文]-化工科技2001,9(2)6.王灏.WANG Hao PVAc乳液的共聚共混改性研究[期刊论文]-广州化工2010,38(12)7.陈元武后缩醛改性聚醋酸乙烯乳液的研制[期刊论文]-粘接2002,23(1)8.满达.马秀杰.桂焱.包永霞.王衍祯.韩烈保.Man Da.Ma Xiujie.Gui Yan.Bao Yongxia.Wang Yanzhen.Han Liebao践踏对天然草与人造草混合系统草坪生理的影响[期刊论文]-中国农学通报2011,27(10)9.傅深渊.吕健全.于红卫.槐敏BA-VAC共聚乳液胶及其对木材的冷胶合[期刊论文]-浙江林学院学报2002,19(1)10.刘岭梅悬浮法VCM聚合生产的新经验[会议论文]-20061.谢雷氯乙烯/丙烯酸酯二元及多元共聚物的研究进展[期刊论文]-聚氯乙烯 2008(9)2.王建红.王强.张智永聚氯乙烯改性最新研究进展[期刊论文]-化工中间体 2010(6)3.曹志峰.苗青.金勇聚醋酸乙烯酯乳液改性研究进展[期刊论文]-皮革科学与工程 2008(3)本文链接：/Periodical_jlyx200206005.aspx。

有机氟改性丙烯酸酯乳液研究进展

同时与氢原子相比，原子半径比氢原子半径略大，容易将氟更
Ｃ—Ｃ主链和内部分子严密地包住，形成 “ 屏蔽保护”，持高度保的稳定性Ｈ。通过在丙烯酸酯聚合物中引入含氟基团得到聚丙Ｊ烯酸氟代烷基酯，成膜的过程中，氟侧链趋向朝外，向空在全并气中伸展，全氟烷基会富积到聚合物与空气的界面上，以氟改所性丙烯酸树脂具有较强的化学惰性Ｊ。有机氟改性丙烯酸酯聚合物兼具了丙烯酸酯聚合物和氟碳
ＰｌｒｔｉｎｎｉｅｒｇＴｉａｓｔｔｏｅｈｏｇ，ＳａｘＴｉａ３０８ＣｉａｏｙｉＭａｒｌｄＥｇｅｉ，ａｙｎＩｔｕｅｆｃｎｌｙｈｎｉａｙｎ０００，ｈｎ）ｍｅｃｅａａｎｎｕｎｉＴｏｕ
子公司、ｕｏｔ。相比发达国家和地区，国含氟丙烯酸酯类ＤＰｎ等我单体及其聚合物的研究比较晚，主要研究单位有中科院有机化
学研究所、上海市有机氟材料研究所等ｊ国内主要生产厂家。
有哈尔滨雪佳氟硅公司、上海天格化工有限公司等，生产品种有（甲基）丙烯酸六氟丁酯、甲基丙烯酸四氟丙醇酯、甲基丙烯酸十二氟庚酯等。胡立立等以１１２２Ｈ，Ｈ，Ｈ，Ｈ一全氟辛醇、烯酸为原料，丙
２１年３０１９卷第２４期
广州化工
・７１・ຫໍສະໝຸດ 有机氟改性丙烯酸酯乳液研究进展
费昀卿，李迎春，朱玉明，李振中

聚硅氧烷／丙烯酸酯乳液的研究现状

聚硅氧烷／丙烯酸酯乳液的研究现状
黄世强;彭慧
【期刊名称】《材料导报》
【年(卷),期】1997(011)005
【摘要】详细介绍了聚硅氧烷／丙烯酸酯混乳液，共聚乳液及复合乳液。

阐述了各种乳液的制备方法，对各种乳液的性能及应用进行了综合评价。

【总页数】3页(P52-54)
【作者】黄世强;彭慧
【作者单位】湖北大学化学系;湖北大学化学系
【正文语种】中文
【中图分类】O648.23
【相关文献】
1.核壳结构聚硅氧烷/丙烯酸酯复合乳液(Ⅰ)乳化剂对乳液聚合过程及粒径分布和粒子形态的影响 [J], 孟勇;翁志学;单国荣;黄志明;潘祖仁
2.微波辐照辅助核/壳型聚硅氧烷/聚丙烯酸酯复合乳液的制备与表征 [J], 马丽;黄建建;何慧;杨波;贾德民;郭东杰;陈宝元
3.高含氢聚甲基硅氧烷改性聚丙烯酸酯乳液的研究Ⅰ.共聚乳液的合成及作棉织物涂层剂的性能 [J], 王香梅;张丽华;张建顿
4.含氢聚甲基硅氧烷/聚丙烯酸酯复合乳液研究Ⅰ.复合乳液的制备及其性能 [J], 黄世强;黄鹤;李盛彪;朱杰;程时远
5.高含氢聚甲基硅氧烷改性聚丙烯酸酯乳液的研究——(Ⅱ)原料配比对乳液稳定性的影响 [J], 张丽华;王香梅
因版权原因，仅展示原文概要，查看原文内容请购买。

苯乙烯_丙烯酸酯_醋酸乙烯酯三元共聚乳液的合成

苯乙烯-丙烯酸酯-醋酸乙烯酯三元共聚乳液的合成杨捷　黄建炎　黎群(安徽大学化学化工学院,合肥230039)摘要　通过控制加料方式将醋酸乙烯酯引入苯乙烯-丙烯酸酯共聚乳液中,降低了苯-丙乳液的成本,同时乳液的性能不发生变化。

着重讨论了醋酸乙烯酯、丙烯酸、乳化剂的用量对乳液的影响关键词　建筑涂料　乳胶漆目前国内市场广泛使用的建筑涂料乳胶漆,概述起来可分为三类:一类是醋丙(即醋酸乙烯酯与丙烯酸酯共聚乳液),二类是苯丙(用的较多的苯乙烯-丙烯酸酯共聚乳液),三是纯丙(全部由丙烯酸酯共聚乳液),其中纯丙乳液的效果最好,但价格最高,其次是苯丙乳液,再次是醋丙乳液。

由于目前国内市场丙烯酸酯价格昂贵,为降低成本而又不影响其成膜性能,将醋酸乙烯引入苯丙乳液中,可使其性能基本保持不变。

在耐湿洗性方面纯丙乳液>苯丙乳液>醋丙乳液[1]。

通过控制加料方式使醋酸乙烯参加共聚,达到预期目的。

由于醋酸乙烯与苯乙烯竟聚率的差距,使得醋酸乙烯酯-苯乙烯-丙烯酸酯不能或很难发生共聚。

本文通过控制加料方式合成了醋2苯2丙乳液,并考察了乳化剂、单体醋酸乙烯酯的用量、丙烯酸用量以及反应时间和反应温度对乳液性能的影响。

1　实验部分1.1实验仪器500ml 四口烧瓶、球型冷凝管、温度计、滴液漏斗、红外灯加热器,增力搅拌机、加料系统。

1.2原料名称苯乙烯丙烯酸丁酯醋酸乙烯酯其它单体引发剂乳化剂水规格聚合级聚合级聚合级聚合级试剂工业品去离子1.3操作步骤采用种子聚合反应,先合成苯2丙种子乳液,第二阶段再采用以醋酸乙烯酯作为壳单体连续滴入种子乳液中,从而使醋2苯2丙单体分步聚合,形成核壳结构,来实现引入醋酸乙烯酯的目的,操作温度控制在70℃～90℃范围内,整个反应需6～8小时完成。

2　结果与讨论2.1醋酸乙烯酯用量的确定引入醋酸乙烯酯的目的是降低苯丙乳液的成本,在乳液性能不变的情况下,尽量地增大醋酸乙烯酯的用量。

从实验中可以看出增加醋酸乙烯酯的量小于10%,成本下降较少,意义不大。

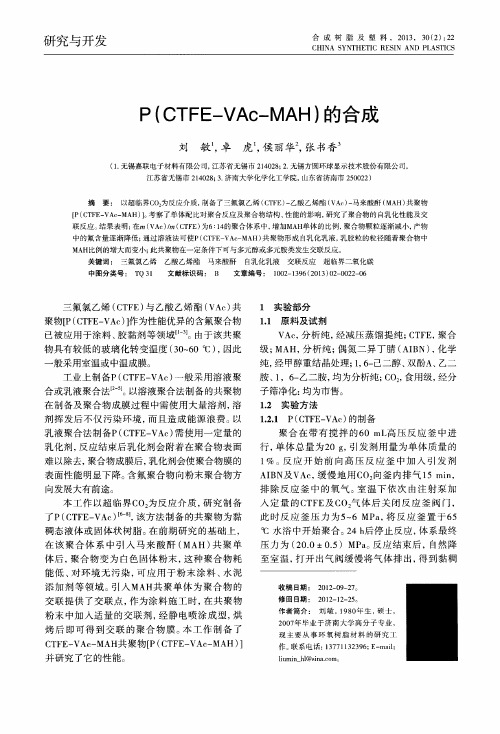

P(CTFE—VAc—MAH)的合成

（１．无锡嘉联电子材料有限公司，江苏省无锡市２１４０２８；２．无锡方圆环球显示技术股份有限公司江苏省无锡市２１４０２８；３．济南大学化学化工学院，山东省济南市２５００２２）
摘
要：以超临界ＣＯ，为反应介质，制备了三氟氯乙烯（ＣＴＦＥ）一乙酸乙烯酯（ＶＡｅ）一马来酸酐（ＭＡＨ）共聚物
胺、１，６一乙二胺，均为分析纯；ＣＯ，，食用级，经分子筛净化：均为市售。
１．２实验方法
合或乳液聚合法］。以溶液聚合法制备的共聚物
在制备及聚合物成膜过程中需使用大量溶剂，溶剂挥发后不仅污染环境，而且造成能源浪费。以
收稿日期：２０１２ — ０９ — ２７。
在该聚合体系中பைடு நூலகம்引入马来酸酐（ＭＡＨ）共聚单体后，聚合物变为白色固体粉末，这种聚合物耗
能低、对环境无污染，可应用于粉末涂料、水泥添加剂等领域。引入ＭＡＨ共聚单体为聚合物的
交联提供了交联点，作为涂料施工时，在共聚物
粉末中加入适量的交联剂，经静电喷涂成型，烘
修回日期：２０１２ — １２ — ２５。
作者简介：刘敏，１９８０年生，硕士，
烤后即可得到交联的聚合物膜。本工作制备了

活性自由基乳液聚合的研究进展

活性自由基乳液聚合的研究进展
赵洪池;杨鹏;梁淑君;刘贤豪
【期刊名称】《信息记录材料》
【年(卷),期】2005(6)3
【摘要】活性自由基乳液聚合是一个非常新的研究领域.介绍了目前活性自由基乳液聚合领域的3种常用的方法及应用这些方法进行乳液聚合的研究进展,包括:原子转移自由基聚合(ATRP),氮氧调节自由基聚合(NMP)和可逆加成-断裂链转移自由基聚合(RAFT).
【总页数】6页(P41-46)
【作者】赵洪池;杨鹏;梁淑君;刘贤豪
【作者单位】保定师范专科学校,化学系,保定,071000;北京化工大学,材料科学与工程学院,北京,100029;华北工学院分院,材料科学与工程系,太原,030008;中国乐凯胶片集团公司,保定,071054
【正文语种】中文
【中图分类】TQ314.2
【相关文献】
1."活性"自由基乳液聚合中催化体系对聚合反应的影响 [J], 彭慧;程时远
2.单电子转移-蜕化链转移活性自由基细乳液聚合制备PS-b-PBA-b-PS共聚物 [J], 徐锦超;包永忠
3.甲基丙烯酸甲酯的活性自由基微乳液聚合 [J], 李万利;庄荣传;郑淑英;林建;颜明发;邹友思
4.活性/可控自由基细乳液聚合的研究及工业化进展 [J], 杨蓓蓓;王成乐;杨文龙;张建安;吴明元;吴庆云;杨建军
5.Cu^0/2,2'-联吡啶/CCl_4和CuCl_2/2,2'-联吡啶/偶氮二异丁腈催化引发体系中的苯乙烯“活性”自由基乳液聚合研究 [J], 万小龙;应圣康
因版权原因，仅展示原文概要，查看原文内容请购买。

微乳液体系拟三元相图及其微观结构的研究

微乳液体系拟三元相图及其微观结构的研究严冰;李华锋;李静;曹博;燕永利【期刊名称】《化学工业与工程技术》【年(卷),期】2016(037)001【摘要】在25℃下绘制了十六烷基三甲基溴化铵(CTAB)/正辛醇/正辛烷/水的拟三元相图,研究了CTAB与正辛醇质量比分别为1∶2,1∶3,2∶3下体系的微乳区以及微乳区的变化,并采用电导率法研究了微乳液的微观结构,将整个微乳液单相区分为油包水(W/O)微乳区、水包油(O/W)微乳区和B.C.双连续区,确定了微乳液体系形成区域并比较了各质量比下的微乳区.研究结果表明:当CTAB/正辛醇的质量比为2∶3时,能够得到较大且稳定的微乳区域;在此条件下,当(CTAB+正辛醇)/正辛烷的质量比为3∶7时,微乳液区域中存在最高溶水点且微乳液区域最大.该研究从热力学相图原理上为纳米颗粒的可控制备提供了理论依据.【总页数】5页(P60-64)【作者】严冰;李华锋;李静;曹博;燕永利【作者单位】西安石油大学化学化工学院,陕西西安710065;西安石油大学化学化工学院,陕西西安710065;西安石油大学化学化工学院,陕西西安710065;西安石油大学化学化工学院,陕西西安710065;西安石油大学化学化工学院,陕西西安710065【正文语种】中文【中图分类】TQ013.1【相关文献】1.微乳液体系拟三元相图及其微观结构的研究 [J], 严冰;李华锋;李静;曹博;燕永利;2.CTAB/正丁醇-正辛烷-水和盐水的拟三元体系相图及微乳液微观结构的电导研究[J], 罗静卿;赵新华;周固3.微乳液拟三元相图体系制备研究 [J], 罗建洪;李军;窦智慧;朱新华;代爽4.壬基酚聚氧乙烯醚硫酸钠微乳液拟三元相图及微观结构研究 [J], 武雯;曾永楷;陈忠秀5.毒氟磷微乳液拟三元相图及其微观结构的研究 [J], 胡长刚;刘杰;安娅;李干佐;张笑一;宋宝安;胡德禹因版权原因，仅展示原文概要，查看原文内容请购买。

三元丙烯酸酯共聚物乳液研究

甲基丙烯酸甲酯（化学纯，天津市博迪化工有限公司）甲基丙烯酸（；化学纯，郑州市化学试剂三厂）；丙烯酸乙酯（分析纯，天津市光复精细化工研究所）；十二烷基硫酸钠（分析纯）过硫酸钾（Ｐ，；ＫＩ分析纯，Ｓ北京化工厂）。光散射粒度仪（ＣＯＲＣＳ００；立叶ＭＩＲＴＡ－３０）傅红外光谱仪（Ｆ２５）凝胶色谱仪（ｔ－１）ＰＸ６Ａ；Ｗａｒ０；ｅ５
维普资讯
第２卷第２期７
山
西
化
工
Ｖｏ．７Ｎｏ２１２．
Ａｐ．２０ｒ０７
２００７年４月
ＳＡＨＮＸＩＣＨＥＭＩ、ＮＤＵＳ（ＡＬＩＴＲＹ
萼虢鳍舞；蓑：
三元丙烯酸酯共聚物乳液研究
水性涂料因其具有对环境污染小等优点而日益受到人们的重视。常用的水性涂料一般通过乳液聚合制备，乳液聚合制得的聚合物分子量高，乳液黏度低，其分散体可直接应用…。乳液聚合法制备的丙烯酸酯类水性涂料由于具有优良的保光、保色、耐候及耐水等性能，已成为建筑、纺织、造纸等行业中应
并对其结构和性能进行了研究。考察了单体用量、引发剂用量和温度对乳液粒径的影响，果表结
明，随着单体和引发剂用量的增加，乳液粒径也随之增加。
关键词：三元丙烯酸酯；共聚物；乳液
中图分类号：３５７ＴＱ２．文献标识码：Ａ文章编号：０４７５（０７０ —０７０１０ —００２０）２００．３

三元共聚物P(PEGMA-co-DEAEMA-co-MMA)的制备与膜性能研究

关键词：ＤＥＡＥＭＡ；共聚物膜；ｐＨ值响应性；浸润性
中图分类号：ＴＱ３１７文献标识码：ＡＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１ — ９７３１．２Ｏ１６．１１．０２９
１实验
１．１试剂与仪器
聚乙二醇甲基丙烯酸酯（ＰＥＧＭＡ，Ｍ一４７５），阿
拉丁试剂公司，直接使用；甲基丙烯酸二乙氨基乙酯（ＤＥＡＥＭＡ），Ａｌｄｒｉｃｈ公司，直接使用；甲基丙烯酸甲
王月等：三元共聚物Ｐ（ＰＥＧＭＡ— ＣＯ — ＤＥＡＥＭＡ — ＣＯ — ＭＭＡ）的制备与膜性能研究
文章编号：１００１ — ９７３１（２０１６）１１一ｌ１１４５ — ０６
三元共聚物Ｐ（ＰＥＧＭＡ－ｃｏ — ＤＥＡＥＭＡ－ｃｏ－ＭＭＡ）的制备与膜性能研究
王月，李小杰，施冬健，东为富，陈明清
（江南大学化学与材料工程学院，食品胶体与生物技术教育部重点实验室，江苏无锡２１４１２２）
摘要：以聚乙二醇甲基丙烯酸酯（ＰＥＧＭＡ）、甲基丙烯酸二乙氨基乙酯（ＤＥＡＥＭＡ）、甲基丙烯酸甲酯（ＭＭＡ）
型，加拿大ＡＢＢ公司；核磁共振（ＨＮＭＲ），

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

来酸酐，分析纯；三氟氯乙烯，聚合级；偶氮二异丁腈
（ AIBN），化学纯，经甲醇重结晶处理； CO2 ，食用级， ———————————————
Waters 公司生产的 GPC（ Waters － 1525）型凝胶渗透色谱仪测定，THF 为流动相和溶剂，聚苯乙烯树脂
作者简介：刘敏（ 1980—），男，硕士，高级工程师，现从事环氧树脂材料的研究工作。
物时需使用乳化剂，乳化剂会附着在聚合物的表面， AIBN、BVE 和 MAH，室温下向反应釜中缓慢吹 CO2 并对其使用性能造成影响；以溶液聚合法制备含氟聚气体 15 min，排出氧气，然后通过注射泵向反应釜中
合物的过程中需要使用大量溶剂，溶剂处理不当易造成环境污染且存在安全隐患。由于乳液聚合法和溶
通过超临界 CO2 法制备得到的 P（ BVE － CTFE － MAH）三元共聚物为白色固体粉末，可用于粉末涂
1． 3 产物的处理及表征 1． 3． 1 产物的处理及共聚物转化率的测定
料、水泥添加剂等领域。采用该方法制备含氟聚合
产物用四氢呋喃溶解，甲醇沉降进行精制，于真
物，耗能低、无污染，产物提纯简单，为粉末状含氟聚合物的制备提供了一条新的途径。
谱谱图，谱图中 2 850 ～ 3 000 cm －1 区域为 BVE 结构单元中—CH3 和—CH2 —的吸收峰，1 100 cm －1 附近出现较强的—C—O—C—伸缩振动吸收峰，由此表明有 BVE 单元的存在； 660 cm －1 和 550 cm －1 处为 C—F 的特征吸收峰，可证明聚合物中存在 CTFE 结构单元；
聚合反应在带有搅拌的 50 mL 高压反应釜中进
等领域。
行，固定 m （ BVE） ∶ m （ CTFE） = 6 ∶ 10 不变，改变
ቤተ መጻሕፍቲ ባይዱ
含氟聚合物的传统制备方法主要有乳液聚合法和溶液聚合法［1 －4］。采用乳液聚合法制备含氟聚合
MAH 的加入量进行试验，引发剂用量为单体质量的 1% 。反应开始前向高压反应釜中加入计量的
1 750 cm － 1 处出现了 MAH 结构单元中 C = O 的吸收峰。由以上红外光谱分析结果可知，该聚合产物为 P（ BVE － CTFE － MAH）共聚物。
图 1 P（ BVE － CTFE － MAH）的 FTIＲ谱图
2． 2 MAH 对聚合物性能的影响固定 m（ BVE） ∶ m（ CTFE） = 6 ∶ 10 不变，聚合温
聚合物及自乳化乳液的形貌采用日本日立株式会社的 S － 2500 型扫描电子显微镜和 Hitachi H － 600 型透射电子显微镜进行测试。
2 结果与讨论
2． 1 P（ BVE － CTFE － MAH）的 FTIＲ分析图 1 为聚合物 P（ BVE － CTFE － MAH）的红外光
空 60 ℃ 下干燥 24 h，除去未反应的单体，用重量法测定单体的转化率和总转化率［9］。
1 试验部分
1． 3． 2 聚合物的结构表征红外光谱（ FTIＲ）分析采用美国 Bio －Ｒad 公司
1． 1 原料及试剂
生产的 Bio －Ｒad FTS165 型傅里叶变换红外光谱仪
乙烯基正丁基醚，分析纯，经减压蒸馏提纯；马测试，KBr 压片；聚合物的相对分子质量采用美国
关键词：超临界 CO2 ；乙烯基正丁基醚；三氟氯乙烯；马来酸酐；自乳化乳液
0 前言
经分子筛净化；四氢呋喃（ THF）、甲醇，均为分析纯，直接使用。
含氟聚合物具有优异的“三高二憎”特性，被广 1． 2 P（ BVE － CTFE － MAH）的制备
泛应用于基础工业、石油化工、航空航天和化学工程
·6·
有机氟工业 Organo － Fluorine Industry
2019 年第 2 期
为标准试样；聚合物的玻璃化转变温度采用美国 Perkin Elmer 公司的 Pryris Diamond TG / DTA 测定仪测定，升温速率为 10 ℃ / min。 1． 3． 3 聚合物氟含量的测定
摘要：对乙烯基正丁基醚（ BVE）－三氟氯乙烯（ CTFE）－马来酸酐（ MAH）三元共聚物进行了研究。考察了单体配比对聚合物结构及形貌的影响；研究了聚合物表面的元素含量；并对共聚物自乳化乳液进行了分析。结果表明：通过控制单体配比，可以获得不同结构、不同形貌的含氟聚合物；聚合物中 MAH 单元的比例对 P（ BVE － CTFE － MAH）共聚物的形貌影响较大，当 MAH 的加入量超过 3 份时，产物为蓬松白色固体粉末； P（ BVE － CTFE － MAH）共聚物可形成自乳化乳液，乳胶粒的粒径随着聚合物中 MAH 比例的增大而变小。
聚合物中的氟含量采用氟离子选择性电极法进行测定［10］。 1． 3． 4 聚合物表面的元素分析
聚合物表面的元素含量采用牛津 Link ISIS 300 型电子能谱仪测定。 1． 3． 5 自乳化乳液的制备及其粒径测试
将溶解有 P（ BVE － CTFE － MAH）共聚物的四氢呋喃溶液在高速剪切作用下滴加到 50 ℃ 的水中，溶剂脱除后可得到聚合物乳液。自乳化乳液的粒径采用英国 Malvern 公司生产的 Zetasizer 3000 型激光粒径分析仪进行测定。 1． 3． 6 聚合物及自乳化乳液的形貌分析
2019 年第 2 期
有机氟工业 Organo － Fluorine Industry
·5·
P（ BVE － CTFE － MAH）三元共聚物的结构和自乳化乳液研究
刘敏1 侯丽华1 卓虎1 侯志成1 张书香2
（ 1．无锡嘉联电子材料有限公司，江苏无锡 214028； 2．济南大学化学化工学院，山东济南 250022）
加入定量的 CTFE 及 CO2 气体后关闭反应釜阀门。 65 ℃ 水浴中开动搅拌进行聚合，24 h 后反应停止，将
液聚合法存在诸多弊端，以超临界 CO2 为反应介质制备含氟聚合物的方法日益成为研究的焦点［5 －8］。
反应釜自然冷却至室温，打开出气阀缓慢将气体排出，得到聚合产物。产物为浅黄色或白色固体粉末。

P(BVE-CTFE-MAH)三元共聚物的结构和自乳化乳液研究

合集下载
