建筑圈结构图实例讲解转载是一种动力，分享是一种美德大家好，本节内容我们开始讲解墙、柱平面布置图的相关内容，同样在识图、看图、审图过程中，首先从图纸的附注开始。
上面就是04号图纸的附注。
附注我们一条条的看：“1.未定位的剪力墙均轴线居中;剪力墙厚度除注明外均为200mm,未标注的剪力墙编号均为Q1。
”就是说：1、本图中，未在图中标明墙体定位尺寸的，都是按中对中的方式设置，即墙中心线与轴线重合；2、墙厚度没有注明厚度的墙厚度为200；3、没有编号的墙，就是Q1。
“2.本图应配合<<混凝土结构施工图平面整体表示方法制图规则和构造详图>> (03G101-01)施工。
”本条现在已不适用于现在的工程了，现在都是根据11 G系列图集进行施工作业。
“3.抗震等级：墙：三级；柱：三级，柱纵向钢筋可采用机械连接或对焊连接。
”本条很重要，因为在总说明第2条说明了，一单元为四级抗震，相当于是集中说明，现在这里明确注明：墙、柱为三级抗震。
所以在钢筋施工下料和算量中要注意区分，三级和四级抗震锚固长度是不一样的。
柱的纵向钢筋采用机械连接和焊接。
“4.剪力墙边缘构件纵向钢筋d≤12时采用绑扎搭接,12<d≤20时采用焊接,d>20时采用机械连接。
”本条注明了剪力墙构件钢筋不同大小时的连接方式。
“5.钢筋混凝土墙上留洞应配合各设备专业图纸预留,不得事后任意打洞。
”要注意洞口留置方式，要事先按照“图一”大样进行预留。
“6.电梯门洞,预埋件及门洞牛腿应配合电梯厂家提供的详图施工.”说电梯门洞口的控制盒等设备盒要在浇筑电梯井墙前预留好，要参考电梯图纸，否则后开洞费时费力费钱。
“7.当边缘构件纵筋或柱纵筋采用搭接连接时,应在搭接纵筋长度范围内均按≤5d(d为搭接钢筋较小直径)及≤100的间距加密箍筋。
”当柱、暗柱、端柱等竖向构件钢筋接长采用搭接时，在整个搭接范围箍筋要加密（上下错开搭接之间）。
“8.图中边缘构件及墙体编号仅用于本图。

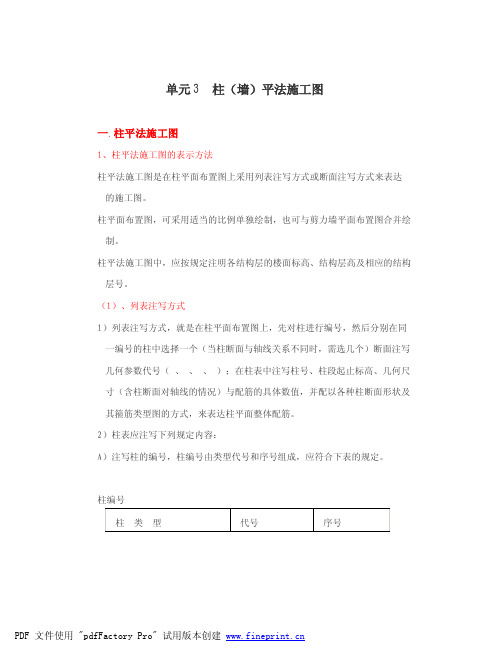

单元3 柱（墙）平法施工图一.柱平法施工图1、柱平法施工图的表示方法柱平法施工图是在柱平面布置图上采用列表注写方式或断面注写方式来表达的施工图。
柱平面布置图，可采用适当的比例单独绘制，也可与剪力墙平面布置图合并绘制。
柱平法施工图中，应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。
（1）、列表注写方式1）列表注写方式，就是在柱平面布置图上，先对柱进行编号，然后分别在同一编号的柱中选择一个（当柱断面与轴线关系不同时，需选几个）断面注写几何参数代号（、、、）；在柱表中注写柱号、柱段起止标高、几何尺寸（含柱断面对轴线的情况）与配筋的具体数值，并配以各种柱断面形状及其箍筋类型图的方式，来表达柱平面整体配筋。
2）柱表应注写下列规定内容：A）注写柱的编号，柱编号由类型代号和序号组成，应符合下表的规定。
柱编号柱类型代号序号框架柱框支柱芯柱梁上柱剪力墙上柱KZKZZXZLZQZXXXXXXXXXXB）注写各段柱的起止标高。
自柱根部往上以变断面位置或断面未变但配筋改变处为界分段注写。
框架柱和框支柱的根部标高为基础顶面标高；芯柱的根部标高系指根据结构实际需要而定的起始位置标高；梁上柱的根部标高为梁顶面标高；剪力墙上柱的根部标高为墙顶部标高（柱筋锚在剪力墙顶部），但当柱与剪力墙重叠一层时，其根部标高为墙顶往下一层的结构层楼面标高。
断面尺寸或配筋改变处常为结构层楼面标高处。
C）对于矩形柱注写柱断面尺寸及与轴线关系的几何参数代号、和、的具体数值，须对应于各段柱分别注写。
其中，。
当截面的收缩变化至与轴线重合或偏到轴线的另一侧时，、、、中的某项为零或为负值。
对于圆柱栏改为圆柱直径数字前加表示，此时。
D）注写柱纵筋。
当柱的纵筋直径相同，各边根数也相同时（包括矩形柱、圆柱），将纵筋注写在“全部纵筋”一栏中；除此以外，柱纵筋分为角筋、断面边中部筋和边中部筋三项分别注写（对于采用对称配筋的矩形柱，可仅注写一侧中部筋，对称边省略不注）。
![建筑识图与结构识图篇柱的平法识图[详细]](https://img.taocdn.com/s1/m/abcfedc85acfa1c7ab00cc3c.png)
建筑识图与结构识图篇(1柱的平法施工图)作者:埃里克丁(订阅号:ailikeding 埃里克丁自学造价)从事造价工作首先要能看懂图纸,接下来小克就和大家一起学习如何识图。
一、结构图与建筑图1、结构图:是表述建筑物中结构构件的布置、构件材料的选用、构件选型及构件做法,对混凝土结构包括配筋。
主要图纸内容有:基础图、结构平面布置图、结构构件配筋图等等。
2、建筑图:是表述建筑物功能房间布置、平面及竖向交通组织、外观造型、内外装修等。
主要图纸有:建筑平面、立面、剖面、门窗表、装饰装修表等等。
二、平法施工图集随着国民经济的发展和建筑设计标准化水平的提高,为了规范各地的图示方法,中华人民共和国建设部于20XX发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国建建筑标准设计图集(简称“平法”图集)。
平法(结构施工图平面整体设计方法):就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法,是用在建筑里面的结构施工图。
图集介绍:16G101系列图集已由住建部批准,于1日起实施。
16G101-1适用于:现浇混凝土框架、剪力墙、框架—剪力墙、柱、梁、板;16G101-2适用于:现浇混凝土板式楼梯;16G101-3适用于:现浇混凝土独立基础、条形基础、筏形基础、桩基础;下面小克将通过这三本图集与大家一同自学结构施工图的识图方法。
三、自学16G101-1图集3.1柱——平法施工图表示方法两种表达方式:列表注写方式、截面注写方式;3.1.1 柱列表注写方式如上图所示,即为柱在平法施工图中列表注写的方式。
柱的大部分参数都在图中的“柱表”内。
下面我们就一个一个去读懂他们。
①上图红色箭头所指的方块即为图纸中的柱子,其实就是俯视效果下柱的截面形状;②柱号(柱表中第一列),我们用一张表格来进行说明:从表格中我们可以了解到,图纸中柱号:KZ1表示框架柱1,XZ1表示芯柱1。
柱号即为柱子的名字,在计算工程量中便于分类区分。
大家好，前面讲了剪力墙的相关知识点，下面我们本节主题：框架柱。
在开始前来熟悉下框架柱的相关知识。
框架柱就是在框架结构中承受梁和板传来的荷载，并将荷载传给基础，是主要的竖向支撑结构。
说到框架柱就要说到框支柱，两个名字相近，但却有不同的用途，那么们的区别是什么呢？1、框支梁与框支柱用于转换层，如下部为框架结构，上部为剪力墙结构，支撑上部结构的梁柱为KZZ和KZL。
框支柱与框架柱的区别也就是所用部位不同，然后结构设计时所考虑的也就不尽相同了。
2、框支柱是框架梁上的柱，用于转换层。
框支柱与框架柱的区别在于框架柱与基础相连，框支柱与框架梁相连。
3、框支柱以下的柱都是框架柱，而不与剪力墙相连的梁则为框架梁。
同样，先来看看11G101第8页大家可以在下来翻看图集8——12页有关柱的内容。
回到本张图纸，下图中我们可以看到KZ在本图中的3种形式：方形、L形、T形。
下面我们就围绕上图的3根柱为大家一一讲解。
首先从1号柱“KZ12a”开始。
1号柱截面尺寸为500*500，柱中心与E轴/1-1轴交点重合，下面我们再到05号图纸找到“KZ12a”位置。
通过上面2图，我们看到1号柱“KZ12a”标高分为两段“基顶~3.550”和“3.550~一层板面”截面尺寸为500*500角筋4B18b边一侧中部钢筋为2B18h边一侧中部钢筋为2B18箍筋类型为4*4“基顶~3.550”段箍筋为A8@100/200“3.550~一层板面”段箍筋为A10@100为什么柱箍筋会分为两截，分别配置不同的钢筋和间距呢？因为此柱正好处于车库与住宅轴线重合部位，一侧车库顶板的标高为3. 550，另一侧为楼层住宅阳台板，且在一层板面以上就无此柱了。
是不是感觉似曾相识呢？那我们看04号图纸“附注”，“10.当柱净高Ho与柱截面长边尺寸(b或h)之比Ho/b(h)<=4时，该高度范围内柱箍筋全长加密，间距为100，示意见图二。
在梁错层处，在错层段范围（Hc)内柱箍筋全长加密，箍筋直径不小于10，间距为100，示意见图三。
建筑圈结构图实例讲解转载是一种动力，分享是一种美德前面我们讲了一单元的04号图纸“地下车库基顶～一层板面墙、柱平面布置图”的“附注”以及“剪力墙墙身表”，下面我们就针对本张图的相关内容为大家进行讲解具体的墙、柱识图方法。
一、剪力墙剪力墙(shear wall)又称抗风墙或抗震墙、结构墙。
房屋或构筑物中主要承受风荷载或地震作用引起的水平荷载和竖向荷载（重力）的墙体。
以防止结构剪切破坏。
剪力墙指在框架结构内增设的抵抗水平剪切力的墙体。
因高层建筑所要抵抗的水平剪力主要是地震引起，故剪力墙又称抗震墙。
一般来说，钢筋混凝土墙都是剪力墙。
本工程为框架剪力墙结构。
它是由框架与剪力墙组合而成的结构体系，适用于需要有局部大空间的建筑，这时在局部大空间部分采用框架结构，同时又可用剪力墙来提高建筑物的抗侧能力，从而满足高层建筑的要求。
短肢剪力墙结构是指墙肢的长度为厚度的4-8倍剪力墙结构，常用的有“T”字型、“L”型、“十”字型、“Z”字型、折线型、“一”字型。
相关知识点：框架结构指由柱子、纵向梁、横向梁、楼板等构成的骨架作为承重结构，墙体是围护结构。
框架剪力墙结构指竖向荷载由框架和剪力墙共同承担；水平荷载由框架承受20%~30%，剪力墙承受70%~80%的结构。
剪力墙长度按每建筑平方米50mm的标准设计。
全剪力墙结构是利用建筑物的内墙（或内外墙）作为承重骨架，来承受建筑物竖向荷载和水平荷载的结构。
PS：平时所说的承重墙、非承重墙之类的和剪力墙没有必然关系。
11G101第13页，对剪力墙编号的规定：将剪力墙按剪力墙墙柱、剪力墙身、剪力墙梁三类构件来编号，我们也按这个来进行讲解。
一、剪力墙柱（墙柱）图形的讲解，相信大家还是能够识别出来的。
就以本图的实际墙柱为例为大家讲解。
上面的截图就是D/4轴上的截图。
从上面可以看出虽然跟03G 叫法有点不同了，但是实质还是一样的，都是墙柱。
我们只要根据图纸上的英文字母来区分是约束边缘构件还是构造边缘构件就行了，不需要我们知道为什么叫构造边缘构件而不叫约束边缘构件，名称对于我们施工和造价人员还说不重要。
建筑圈
结构图实例讲解
转载是一种动力，分享是一种美德
大家好，本节内容我们开始讲解墙、柱平面布置图的相关内容，同样在识图、看图、审图过程中，首先从图纸的附注开始。
上面就是04号图纸的附注。
附注我们一条条的看：
“1.未定位的剪力墙均轴线居中;剪力墙厚度除注明外均为200mm,未标注的剪力墙编号均为Q1。
”就是说：
1、本图中，未在图中标明墙体定位尺寸的，都是按中对中的方式设置，即墙中心线与轴线重合；
2、墙厚度没有注明厚度的墙厚度为200；
3、没有编号的墙，就是Q1。
“2.本图应配合<<混凝土结构施工图平面整体表示方法制图规则和构造详图>> (03G101-01)施工。
”本条现在已不适用于现在的工程了，现在都是根据11 G系列图集进行施工作业。
“3.抗震等级：墙：三级；柱：三级，柱纵向钢筋可采用机械连接或对焊连接。
”本条很重要，因为在总说明第2条说明了，一单元为四级抗震，相当于是集中说明，现在这里明确注明：墙、柱为三级抗震。
所以在钢筋施工下料和算量中要注意区分，三级和四级抗震锚固长度是不一样的。
柱的纵向钢筋采用机械连接和焊接。
“4.剪力墙边缘构件纵向钢筋d≤12时采用绑扎搭接,12<d≤20时采用焊接,d>20时采用机械连接。
”本条注明了剪力墙构件钢筋不同大小时的连接方式。
“5.钢筋混凝土墙上留洞应配合各设备专业图纸预留,不得事后任意打洞。
”要注意洞口留置方式，要事先按照“图一”大样进行预留。
“6.电梯门洞,预埋件及门洞牛腿应配合电梯厂家提供的详图施工.”说电梯门洞口的控制盒等设备盒要在浇筑电梯井墙前预留好，要参考电梯图纸，否则后开洞费时费力费钱。
“7.当边缘构件纵筋或柱纵筋采用搭接连接时,应在搭接纵筋长度范围内均按≤5d(d为搭接钢筋较小直径)及≤100的间距加密箍筋。
”当柱、暗柱、端柱等竖向构件钢筋接长采用搭接时，在整个搭接范围箍筋要加密（上下错开搭接之间）。
“8.图中边缘构件及墙体编号仅用于本图。
”
“9.剪力墙,柱变截面时，如遇到楼层降板，则剪力墙在降板处变截面，如图一所示。
”现在要参照新的11G图集进行设置了。
10.当柱净高Ho与柱截面长边尺寸(b或h)之比Ho/b(h)<=4时，该高度范围内柱箍筋全长加密，间距为100，示意见图二。
在梁错层处，在错层段范围（Hc)内柱箍筋全长加密，箍筋直径不小于10，间距为100，示意见图三。
“11.当梁上翻时，与梁相连的柱应伸至梁顶标高。
”就是梁顶标高高出楼层标高后，柱子的顶标高也相应随梁走.梁顶标高是+0.150，那么柱的顶标高也是+0.150。
“12.剪力墙墙身楼层标高处设暗梁，暗梁范围内墙身筋照常配置，暗梁大样详图四。
”
“13.剪力墙与混凝土挡土墙重合时，其配筋取两者的较大值。
”
图中Q4本是电梯井剪力墙，但是与挡墙重合了，且外侧是回填土，所以就应按挡墙来配置钢筋。
详剪力墙墙身表（下表）
“14.柱表、剪力墙及柱详图详结施05/49。
”详图详相关编号图纸。
下面再来看一下墙表
识图主要是看图中那些是注明了墙编号的，那些没有注明，刚才讲到了Q4是电梯井墙，Q1、Q2、Q3就要我们在图中找到。
在识别挡土墙时，应该参照“基础结构平面布置图”相关大样图进行识别，不能按本图“附注1”所说的来识别成Q1。
因为基础本来就是与车库连在一起的，但是车库上面的楼层识别的时候就要按当前层的大样进行识别。
今天这节就到这里，下节为大家讲解墙、柱平面图识图。
