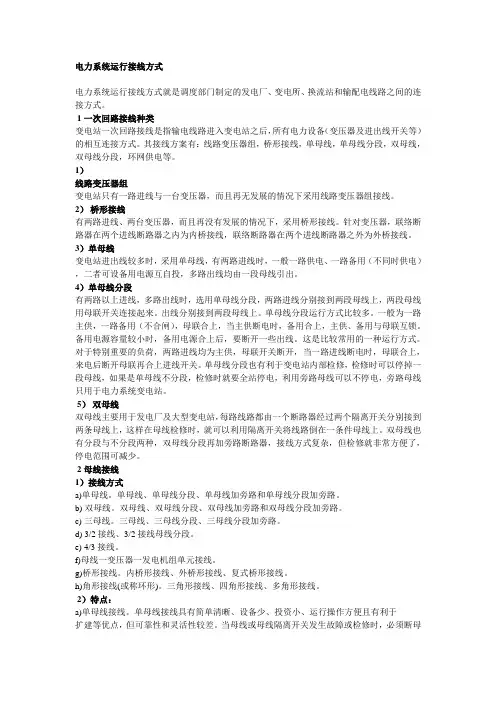

电力系统运行接线方式电力系统运行接线方式就是调度部门制定的发电厂、变电所、换流站和输配电线路之间的连接方式。
1一次回路接线种类变电站一次回路接线是指输电线路进入变电站之后，所有电力设备（变压器及进出线开关等）的相互连接方式。
其接线方案有：线路变压器组，桥形接线，单母线，单母线分段，双母线，双母线分段，环网供电等。
1）线路变压器组变电站只有一路进线与一台变压器，而且再无发展的情况下采用线路变压器组接线。
2）桥形接线有两路进线、两台变压器，而且再没有发展的情况下，采用桥形接线。
针对变压器，联络断路器在两个进线断路器之内为内桥接线，联络断路器在两个进线断路器之外为外桥接线。
3）单母线变电站进出线较多时，采用单母线，有两路进线时，一般一路供电、一路备用（不同时供电），二者可设备用电源互自投，多路出线均由一段母线引出。
4）单母线分段有两路以上进线，多路出线时，选用单母线分段，两路进线分别接到两段母线上，两段母线用母联开关连接起来。
出线分别接到两段母线上。
单母线分段运行方式比较多。
一般为一路主供，一路备用（不合闸），母联合上，当主供断电时，备用合上，主供、备用与母联互锁。
备用电源容量较小时，备用电源合上后，要断开一些出线。
这是比较常用的一种运行方式。
对于特别重要的负荷，两路进线均为主供，母联开关断开，当一路进线断电时，母联合上，来电后断开母联再合上进线开关。
单母线分段也有利于变电站内部检修，检修时可以停掉一段母线，如果是单母线不分段，检修时就要全站停电，利用旁路母线可以不停电，旁路母线只用于电力系统变电站。
5）双母线双母线主要用于发电厂及大型变电站，每路线路都由一个断路器经过两个隔离开关分别接到两条母线上，这样在母线检修时，就可以利用隔离开关将线路倒在一条件母线上。
双母线也有分段与不分段两种，双母线分段再加旁路断路器，接线方式复杂，但检修就非常方便了，停电范围可减少。
2 母线接线1）接线方式a)单母线。
单母线、单母线分段、单母线加旁路和单母线分段加旁路。

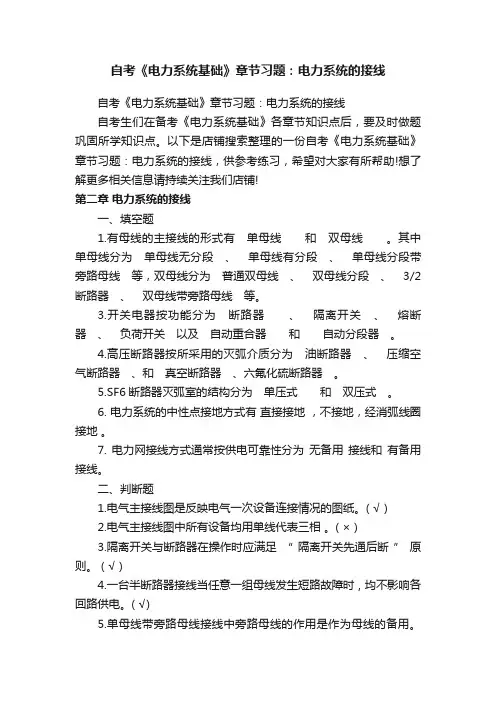

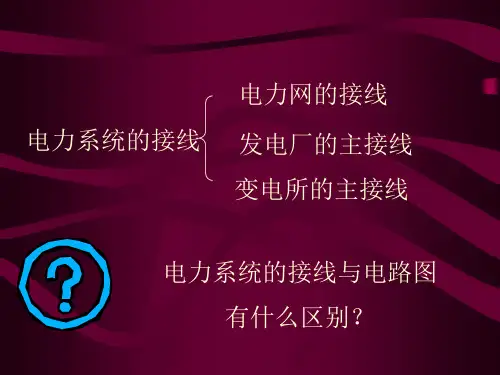

自考《电力系统基础》章节习题：电力系统的接线自考《电力系统基础》章节习题：电力系统的接线自考生们在备考《电力系统基础》各章节知识点后，要及时做题巩固所学知识点。
以下是店铺搜索整理的一份自考《电力系统基础》章节习题：电力系统的接线，供参考练习，希望对大家有所帮助!想了解更多相关信息请持续关注我们店铺!第二章电力系统的接线一、填空题1.有母线的主接线的形式有单母线和双母线。
其中单母线分为单母线无分段、单母线有分段、单母线分段带旁路母线等，双母线分为普通双母线、双母线分段、3/2断路器、双母线带旁路母线等。
3.开关电器按功能分为断路器、隔离开关、熔断器、负荷开关以及自动重合器和自动分段器。
4.高压断路器按所采用的灭弧介质分为油断路器、压缩空气断路器、和真空断路器、六氟化硫断路器。
5.SF6断路器灭弧室的结构分为单压式和双压式。
6. 电力系统的中性点接地方式有直接接地，不接地，经消弧线圈接地。
7. 电力网接线方式通常按供电可靠性分为无备用接线和有备用接线。
二、判断题1.电气主接线图是反映电气一次设备连接情况的图纸。
( √ )2.电气主接线图中所有设备均用单线代表三相。
( × )3.隔离开关与断路器在操作时应满足“ 隔离开关先通后断” 原则。
( √ )4.一台半断路器接线当任意一组母线发生短路故障时 , 均不影响各回路供电。
( √)5.单母线带旁路母线接线中旁路母线的作用是作为母线的备用。
( × )6.桥形接线与单母不分段接线相比节省了一台断路器。
(√)7.内桥接线适用于变压器需要经常切换的发电厂。
(×)8.内桥接线适用于线路有穿越功率的发电厂。
(×)9.主接线方案的经济比较主要是比较综合投资和年运行费用。
(√)10.发电厂和变电站的自身用电量很小 , 因此不重要。
(×)11、保护接零是在 380/220 低压系统中 , 将电气设备的金属外壳与工作零线相连。

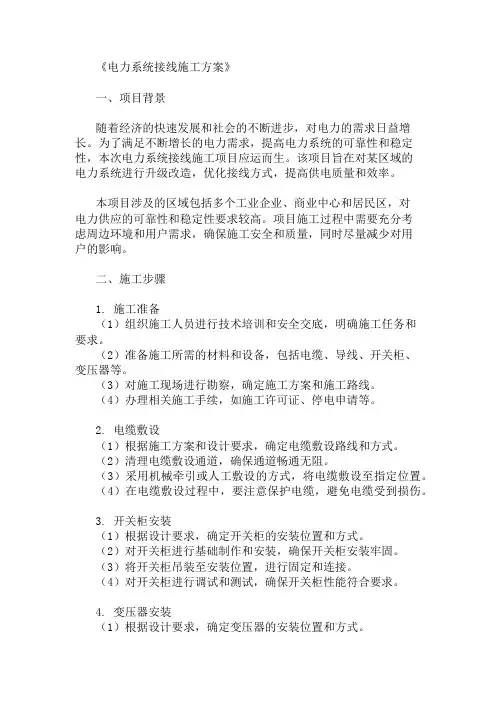

《电力系统接线施工方案》一、项目背景随着经济的快速发展和社会的不断进步，对电力的需求日益增长。
为了满足不断增长的电力需求，提高电力系统的可靠性和稳定性，本次电力系统接线施工项目应运而生。
该项目旨在对某区域的电力系统进行升级改造，优化接线方式，提高供电质量和效率。
本项目涉及的区域包括多个工业企业、商业中心和居民区，对电力供应的可靠性和稳定性要求较高。
项目施工过程中需要充分考虑周边环境和用户需求，确保施工安全和质量，同时尽量减少对用户的影响。
二、施工步骤1. 施工准备（1）组织施工人员进行技术培训和安全交底，明确施工任务和要求。
（2）准备施工所需的材料和设备，包括电缆、导线、开关柜、变压器等。
（3）对施工现场进行勘察，确定施工方案和施工路线。
（4）办理相关施工手续，如施工许可证、停电申请等。
2. 电缆敷设（1）根据施工方案和设计要求，确定电缆敷设路线和方式。
（2）清理电缆敷设通道，确保通道畅通无阻。
（3）采用机械牵引或人工敷设的方式，将电缆敷设至指定位置。
（4）在电缆敷设过程中，要注意保护电缆，避免电缆受到损伤。
3. 开关柜安装（1）根据设计要求，确定开关柜的安装位置和方式。
（2）对开关柜进行基础制作和安装，确保开关柜安装牢固。
（3）将开关柜吊装至安装位置，进行固定和连接。
（4）对开关柜进行调试和测试，确保开关柜性能符合要求。
4. 变压器安装（1）根据设计要求，确定变压器的安装位置和方式。
（2）对变压器进行基础制作和安装，确保变压器安装牢固。
（3）将变压器吊装至安装位置，进行固定和连接。
（4）对变压器进行调试和测试，确保变压器性能符合要求。
5. 接线施工（1）根据设计要求，进行电缆和导线的接线施工。
（2）在接线施工过程中，要注意接线的正确性和牢固性，避免出现接触不良等问题。
（3）对接线进行绝缘处理，确保接线的安全性。
6. 系统调试（1）对电力系统进行全面调试，包括开关柜、变压器、电缆等设备的调试。
（2）在调试过程中，要注意观察设备的运行情况，及时发现和解决问题。
