一次、二次安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，也就是一次方案回路。

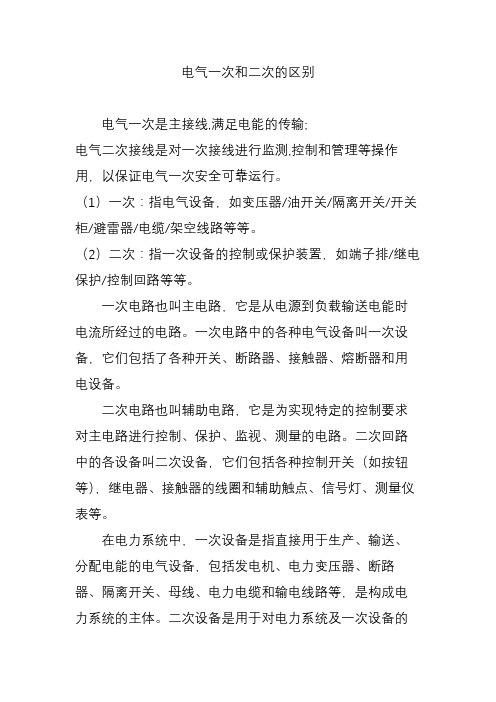

电气一次和二次的区别
电气一次是主接线,满足电能的传输;
电气二次接线是对一次接线进行监测,控制和管理等操作用，以保证电气一次安全可靠运行。
（1）一次：指电气设备，如变压器/油开关/隔离开关/开关柜/避雷器/电缆/架空线路等等。
（2）二次：指一次设备的控制或保护装置，如端子排/继电保护/控制回路等等。
一次电路也叫主电路，它是从电源到负载输送电能时电流所经过的电路。
一次电路中的各种电气设备叫一次设备，它们包括了各种开关、断路器、接触器、熔断器和用电设备。
二次电路也叫辅助电路，它是为实现特定的控制要求对主电路进行控制、保护、监视、测量的电路。
二次回路中的各设备叫二次设备，它们包括各种控制开关（如按钮等），继电器、接触器的线圈和辅助触点、信号灯、测量仪表等。
在电力系统中，一次设备是指直接用于生产、输送、分配电能的电气设备，包括发电机、电力变压器、断路器、隔离开关、母线、电力电缆和输电线路等，是构成电力系统的主体。
二次设备是用于对电力系统及一次设备的
工况进行监测、控制、测量、调节和保护的低压电气设备，包括测量仪表、一次设备的控制、运行情况监视信号以及自动化监控系统、继电保护和安全自动装置、通信设备等。
二次设备之间按一定的功能要求连接在一起所构成的电气回路统称为二次接线或称为二次回路，它是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要组成部分。
牵引变电所一次接线方式有哪几种
牵引变电所一次接线主要有桥式接线和双T型接线两种。
（1）桥式接线：在通过式变电所中，有电力系统的穿过功率通过，桥断路器应经常处于闭合状态，这种接线称为桥式接线。
桥式接线有外桥式和内桥式两种：
a）外桥式接线：连接桥设在线路侧时，为外桥式接线。
外桥式接线适用于线路较短或变压器需要经常切换的情况。
b）内桥式接线：连接桥设在变压器侧时，为内桥式接线。
内桥式接线适用于线路较长或变压器不需要经常切换的情况。
（2）双T型接线：也叫分支接线，它于外桥式接线相似，区别是用桥隔离开关代替了原来的桥断路器。
双T型接线设置了桥隔离开关目的是当某一因故障或检修退出运行时，另一输电线路可借助桥隔离开关向两台变压器同时供电。
母联隔离开关经常是闭合的，两组进线只有一组向变电所供电的是工作电源（主电源），另一组输电线则是备用电源（副电源），与桥式接线相比，省去一台断路器，隔离开关也减少了。
因此屋外配电装置的结构简化，占地面积减小，相应的以桥断路器为作用的保护装置也随之取消，控制室内的二次接线大为减化。
牵引变电所一次接线大多采用双T型接线。
什么叫做电气接线图？怎样区分一次接线图和二次接线图？
按照国家颁布的有关电气技术标准，使用电气系统图形符号和文字符号表示电气装置中的各元件及其相互联系的工程图，称为电气连接图，又叫电气线路图。
电气连接图按其在电力系统中的作用，可分为一次接线图和二次接线图。
1、一次接线图也叫主接线图，是表示电能输送和电能分配路线的接线图。
与一次接线直接相连的电气设备，称为一次设备或一次元件。
一次接线图一般用单线绘出，图中的设备（如开关）位置都是无电压时的位置。
如图所示是低压配电的一次接线图，包括以下三个单元：
第一个单元由配电变压器T、电流互感器（三只）1TA、刀开关1QS、自动空气开关1QF和连接导线组成，它是电能输入部分。
第二个单元由刀开关2QS、电流互感器（三只）2TA、自动空气开关（四只）2QF~5QF和连接导线组成。
第三个单元由刀开关2QS、熔断器1FU和2FU、电流互感器（单只）3TA和4TA及连接导线组成。
第二个单元和第三个单元是电能输出（分配）部分。
T、1TA、1QS、1QF等都是一次设备。
2、二次接线图上述一次接线图所绘出的三个单元，只表明电能输送和分配，而未表明电路的控制、指示、监视、测量和保护。
表明电路的控制、指示、监视、测量和保护电器正常运行的接线图，称为二次接线图，也叫副接线图。
与二次接线直接相连的电器，称为二次设备或二次元件。
二次接线图往往只绘出一次连线图中的一个单元的某一元件。
某
一参量或表明某一功能。
例如，图2是图1中电能输入单元的电流互感器1TA（电流参量）的电流测量二次接线图。
由该图可见.电流表A就是二次元件。
电气一次主接线图1. 引言电气一次主接线图（One-Line Diagram）是电气系统设计中的重要文档，用于描述电气系统的整体架构和连接关系。
它是一种简化的图形表示方法，能够清晰地展示电力系统中各个设备的布置和互连情况，是电气系统设计中不可或缺的工具。
2. 电气一次主接线图的作用电气一次主接线图具有如下作用：2.1. 系统的概览电气一次主接线图能够提供电力系统整体的概览，包括主要设备的布局和互连关系。
通过该图可以很容易地了解电气系统的整体架构，从而为设计、维护和故障排除提供便利。
2.2. 设备的标识和编号电气一次主接线图中的设备可以根据需要标识和编号，方便对系统中的设备进行唯一的标识和追溯。
这对于工程师的工作十分重要，能够提高设备的管理和维护效率。
2.3. 电路的连通关系电气一次主接线图能够清晰地展示电路之间的连通关系，包括供电方向、电流的流向等信息。
这对于电气系统的运行和维护十分重要，能够帮助工程师更好地理解和处理电气问题。
2.4. 安全和故障排除电气一次主接线图能够帮助工程师进行系统的故障排除和安全管理。
通过对接线图的分析，工程师可以更快地定位故障点，减少系统停机时间。
此外，接线图也能指导维护人员进行设备的安全操作。
3. 绘制电气一次主接线图的步骤绘制电气一次主接线图需要经过以下步骤：3.1. 收集相关信息在绘制接线图之前，需要收集电气系统相关的信息，包括设备的类型、数量和规格等。
此外，还需要了解系统的供电方式、电压等级等。
3.2. 确定布局和连线关系根据收集到的信息，确定设备的布局和连线关系。
通常情况下，电气一次主接线图按照从上到下、从左到右的原则进行布局，同时要考虑设备之间的连线方式，如并联、串联等。
3.3. 绘制接线图使用绘图工具，根据确定好的布局和连线关系，绘制电气一次主接线图。
可以使用专业的绘图软件，也可以使用手工绘图工具。
3.4. 标识和编号设备在绘制接线图的过程中，根据需要对设备进行标识和编号。
什么叫做一次接线图二次接线图？ 电站/变电站的一次接线用规定的设备文字和图形符号按工作顺序排列，详细地表示电气设备或成套装置（GIS）的全部组成和连接关系的单线接线图，称为电站/变电站的一次接线图。
也可认为是模拟图。
用来表示控制，指示，测量和保护主接线（主电路）及其设备运行的接线图，称为二次接线图，也称二次回路图。
电力系统中的电气设备按作用不同可分为一次设备和二次设备。
一次设备是指直接进行电能的生产、输送、分配的电气设备，包括发电机、变压器、母线、架空线路、电力电缆、断路器、隔离开关、电流互感器、电压互感器、避雷器等。
由一次设备连接组成的电路称为一次接线或主接线。
要实现电力系统的正常稳定经济运行，除了一次设备外，还必须有相应的二次设备。
二次设备对一次设备起检测、控制、调节、保护的作用，包括各种测量仪表、控制和信号器具、继电保护及安全自动装置等。
由二次设备按一定要求构成的电路称为二次接线或二次回路。
二次回路一般包括控制回路、继电保护回路、测量回路、信号回路、自动装置回路、计算机监控回路等。
描述二次回路的图纸就称为二次接线图或二次回路图。
在电力系统中，二次设备及二次回路对于电力系统的安全生产至关重要。
即使一次设备正常运行，一旦二次设备出现异常，也将导致严重后果。
例如，线路保护接线有误或整定值不正确，当发生短路故障时，保护会拒动或误动，造成越级跳闸，扩大停电范围或损坏电气设备；测量回路有问题，则会造成测量不准确，影响对运行设备工况的正确分析判断；计量回路有问题，则会影响电力系统自身或用户的经济利益。
所以，二次设备虽然没有直接参与电能的生产过程，但其作用不可忽视，在自动化水平较高的大型发电厂、变电站中这一点尤其重要。
明确一次设备部分图符如下：断路器 负荷开关 隔离开关 熔断器 区别在设计的时候我们是怎么确定组合的。
例如有时候我们可以采用断路器加负荷开关来完成电路的通断功能，有时候却使用断路器加隔离开关来实现，有时候还使用负荷开关和隔离开关及熔断器的组合来实现。
电气一次接线的类型及适用场景1 电气一次接线的概述电气一次接线是指电力系统中从电源到变电所输入端的接线。
其中，电力系统指的是包括高压输电、变电、配电、用电等各个环节的整个电力供应系统；而电气一次接线是指电力系统中最基本、最重要的电气元器件的一次接线。
其主要功能是将电力系统中的电能从输电线路向变电所输送，进行配电变压和处理，最后下发到消费者用电设备中。
2 电气一次接线的类型电气一次接线的类型主要有三种：架空线路、地下电缆和混合接线。
1. 架空线路：架空线路是指电气输电线路中在接近地面时所悬挂的高空线路，其常常使用导线、立杆等各种结构物进行支撑固定。
架空线路主要适用于电源输入能力大的场合，如输电线路、变电所等。
2. 地下电缆：地下电缆是通过在地下铺设电缆来传输电力信号的一次接线方式。
地下电缆主要适用于没有合适架空条件的地区，如城市、建筑群等。
3. 混合接线：混合接线是指同时使用架空线路和地下电缆的一种电气一次接线方式。
其主要适用场景是在较长的输电线路中，为了最优的经济性和可靠性，同一条输电线路中不同段采用不同的接线方式。
3 电气一次接线的适用场景电气一次接线的适用场景主要与具体的输电环境和设备功率等因素有关。
下面对每种电气一次接线类型进行简要说明：1. 架空线路：架空线路适用于输电距离较远且输电能力需求大的场合。
2. 地下电缆：地下电缆主要适用于城市、大楼、民用建筑等地区的用电。
3. 混合接线：混合接线主要适用于经济优化及可靠性的最大化。
总而言之，电气一次接线类型的选择应根据实际使用情况进行，选择最合适的接线方式，并充分利用先进的技术手段提高其使用效率，以实现电气一次接线的经济和可靠性。
