高压供电系统主接线图及变配电系统图讲解,非常详细一、高压供电系统主接线图变电所的主接线图是指由各种开关电器、电力变压器、断路器、隔离开关、避雷器、互感器、母线、电力电缆、移相电容器等电气设备按一定次序相连接的具有接收和分配电能的电路。
电气主接线图一般以单线图的形式表示。
1.线路—变压器组接线当只有一路电源供电和一台变压器时,可采用线路—变压器组接线,如图2-44所示。
图2-44 线路—变压器组接线图根据变压器高压侧情况的不同,可以选择如图2-44所示的4种开关电器。
当电源侧继电保护装置能保护变压器且灵敏度满足要求时,变压器高压侧可只装设隔离开关①;当变压器高压侧短路容量不超过高压熔断器断流容量,而又允许采用高压熔断器保护变压器时,变压器高压侧可装设跌落式熔断②或负荷开关—熔断器③,一般情况下,在变压器高压侧装设隔离开关和断路器④。
当高压侧装设负荷开关时,变压器容量不大于1250kVA;高压侧装设隔离开关或跌落式熔断器时,变压器容量一般不大于630kVA。
线路—变压器组接线的优点是接线简单,所用电气设备少,配电装置简单,投资少。
缺点是该单元中任一设备发生故障或检修时,变电所全部停电,可靠度不高。
线路—变压器组接线适用于小容量三级负荷、小型企业或非生产用户。
2.单母线接线母线又称汇流排,用于汇集和分配电能。
单母线接线又分为单母线不分段和单母线分段两种。
(1)单母线不分段接线。
当只有一路电源进线时,常用这种接线,如图2-45(a)所示,每路进线和出线装设一只隔离开关和断路器。
靠近线路的隔离开关称线路隔离开关,靠近母线的隔离开关称为母线隔离开关。
单母线不分段接线的优点是接线简单清晰,使用设备少,经济性比较好。
缺点是可靠性和灵活性差,当电源线路、母线或母线隔离开关发生故障或进行检修时,全部用户供电中断。
此种接线适用于对供电要求不高的三级负荷用户,或者有备用电源的二级负荷用户。
图2-45 单母线接线图(a)单母线不分段;(b)单母线分段(2)单母线分段接线。

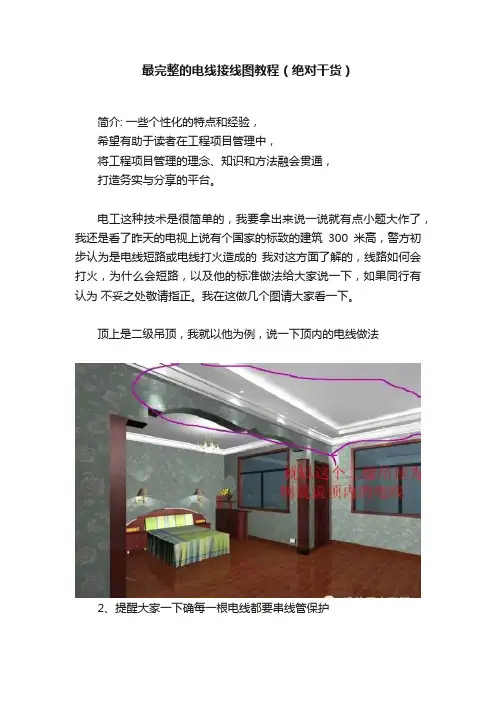

最完整的电线接线图教程(绝对干货)简介: 一些个性化的特点和经验,希望有助于读者在工程项目管理中,将工程项目管理的理念、知识和方法融会贯通,打造务实与分享的平台。
电工这种技术是很简单的,我要拿出来说一说就有点小题大作了,我还是看了昨天的电视上说有个国家的标致的建筑300米高,警方初步认为是电线短路或电线打火造成的我对这方面了解的,线路如何会打火,为什么会短路,以及他的标准做法给大家说一下,如果同行有认为不妥之处敬请指正。
我在这做几个图请大家看一下。
顶上是二级吊顶,我就以他为例,说一下顶内的电线做法2、提醒大家一下确每一根电线都要串线管保护筒灯的尾端是用蛇皮管保护的,因为他要弯曲与移位的需要。
相关图片:3、通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与接触不良的现象点这免费下载施工技术资料这是施工规范,是每个电工的应该的做到的,相关图片:4、这是第二种做法,也是施工规范上规定,我一直都是在这样做,好多年了,我祥细的说一下分支线路就是这种接法,主线路不能截断,附电线围绕主线缠绕6--8圈。
电线出现打火、短路、接触不良的现象很严重,处理起来是很简单,电线打火与短路是因为没有正确的接线头造成的,接线头松动后,高负荷电流通过时就会产生电离子,电离子相互排斥样子很象电焊的焊花,同时温度也升高起来了,而且很快,如果能粘上就通电,通不了电就形成了短路。
相关图片:5、现在接线头如果说究的话,电线应该用防火胶布缠在里面,它的作用就是防止电打火烧坏东西,这是在吊顶内很重要,特别是现在很多吊顶材料用了木方做龙骨,更需要这样做,我在做工的时候都用它了,(吊顶内)。
相关图片:6、每一根电线的末端都要做这样的处理,这样有效的避免触电的危险,也是从细微处看工人的做工是否专业相关图片:7、电线的打火,短路,接触不良,等等的故障不止是在接头上,还有一处是在接线盒内,有很多的现象是新房子水电都没有问题,装修结束后问题就现来了,再说一下电线盒内线头接法。
单相三线_三相四线_三相五线接线图说明
1、单相就是220V 电压
2、三相就是380V 电压
3、单相双线----------1根火线1根零线
4、单相三线----------1根火线1根零线+1根地线
5、三相四线----------3根相线1根零线(TN-C系统)
6、三相五线----------3根相线1根零线+1根地线(TN-S系统)
图一:单相三线
图二:三相五线
图三:三相五线制
图四:几种供电方式的区别
图五:五线之间架设模式
图六:漏电保护原理
图七:变压器引入线路
图八:线路黄、绿、红接入开关
图九:开关分断明显点
图十:总漏电开关保护引出相线到多路分路隔离开关模式
图十一:配电箱出线开关黄、绿、红(A、B、C)模式
图十二:配电箱门与箱体可靠连接作保护接零
图十三:分配电箱的分路隔离开关引出模式
图十四:单相开关箱设置模式
图十五:三相开关箱设置模式
图十六:固定式开关箱的中心点与地面要求
图十七:移动式末级开关箱其中心与地面要求
图十八:照明
图十九:动力设备。
电力系统主接线详解主接线是实现电能输送和分配的一种电气接线。
变配电站的主接线是由各主要电气设备(包括变压器、开关电器、母线、互感器及连接线路等)按一定顺序连接而成的、接受和分配电能的总电路。

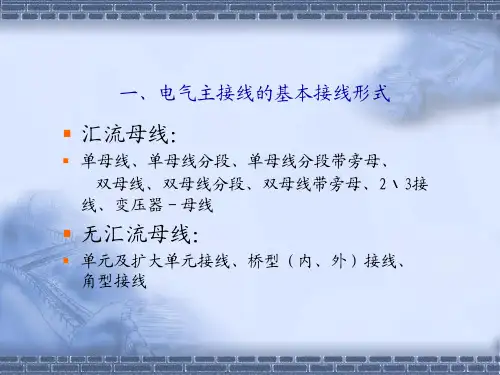

本期专题将详细解读电力系统主接线的基本要求、基本形式和接线方式。
主接线一般需符合电力系统对本电站在供电可靠性和电能质量方面的要求,技术先进,经济合理,接线简单、清晰,操作维护方便和具有一定的灵活性,并能适应工程建设不同阶段的要求。
对主接线的要求电气主接线应满足下列基本要求:1)牵引变电所、铁路变电所电气主接应综合考虑电源进线情况(有无穿越通过)、负荷重要程度、主变压器容量和台数,以及进线和馈出线回路数量、断路器备用方式和电气设备特点等条件确定,并具有相应的安全可靠性、运行灵活和经济性。
2)具有一级电力负荷的牵引变电所,向运输生产、安全环卫等一级电力负荷供电的铁路变电所,城市轨道交通降压变电所(见电力负荷、电力牵引负荷)应有两回路相互独立的电源进线,每路电源进线应能保证对全部负荷的供电。
没有一级电力负荷的铁路变、配电所,应有一回路可靠的进线电源,有条件时宜设置两回路进线电源。
3)主变压器的台数和容量能满足规划期间供电负荷的需要,并能满足当变压器故障或检修时供电负荷的需要。
在三相交流牵引变电所和铁路变电所中,当出现三级电压且中压或低压侧负荷超过变压器额定容量的15%时,通常应采用三绕组变压器为主变压器。
4)按电力系统无功功率就地平衡的要求,交流牵引变电所和铁路变、配电所需分层次装设并联电容补偿设备与相应主接线配电单元。
为改善注入电力系统的谐波含量,交流牵引变电所牵引电压侧母线,还需要考虑接入无功、谐波综合并联补偿装置回路(见并联综合补偿装置)。
对于直流制干线电气化铁路,为减轻直流12相脉动电压牵引网负荷对沿线平行通信线路的干扰影响,需在牵引变电所直流正、负母线间设置550Hz、650Hz等谐波的并联滤波回路。
5)电源进(出)线电压等级及其回路数、断路器备用方式和检修周期,对电气主接线形式的选择有重大影响。
