贝朗Dialog^＋血透机故障归纳与维修方法贝朗Dialog+血透机故障归纳与维修方法汪佶（杭州市红十字会医院血透中心，浙江杭州310003）（中图分类号］TH789（文献标识码]B(文章编号］1002—2376(2OO7J06一OO6O一021概述德国贝朗公司生产的Dialog血液透析机是一款目前市场上较为先进的透析机,它以计算机作为控制部件，采用QNX操作系统，该系统具有中英文两种语言可供用户选择,医护人员可以将病人的相关资料保存在机器的硬盘中，并可以通过软盘读取并保存有价值的治疗数据与资料.同时机器内部所有设置的参数,报警和消毒历史记录均能被实时保存在硬盘中，以便于用户查看，提高了机器的安全性和可维护性。

其中文操作界面，大屏幕液晶触摸屏，强大的人机对话功能以及完善的设置与维护选单，为广大医护人员及维修技师提供了便利,也为透析患者的个性化治疗提供了硬件上的支持.我院现有6台Dialog血透机，本人根据其结构特点和使用情况并结合自己的维修经验，对该机器故障进行了一些归纳和总结，主要包括9个方面,在此列举,供同行参考。

2Dialog故障归纳与维修方法2.1消毒问题机器消毒的故障主要集中在以下三个方面：1)不吸消毒液(或吸液不够)（1)消毒液桶是否空了.（2)消毒马达没有偏转。

检查消毒马达,执行消毒时观察马达是否动作，必要时更换马达。

贝朗Dialog+血透机故障维修三例[摘要]：介绍了德国贝朗Dialog+血透机三例常见故障排除修复方法。

[关键词]：血透机；消毒漏液；血泵；重复DF压力测试。

德国贝朗Dialog+血透机是目前医疗机构使用较为广泛的血液透析设备，其设计成熟，使用安全度高。

但血透机长期使用在酸碱、潮湿、高温环境中，也导致设备故障频率高。

本文列举了贝朗Dialog+血透机三例常见故障的检修，仅供同行参考。

1、故障一1.1故障现象血透机消毒时，机器底部有较大量液体溢出。

有时会伴有“不能达到规定温度”报警提示。

1.2故障分析与检修血透机底部有较多液体溢出，首先要采取紧急关机措施，防止因漏液造成血透机电气部件的损坏。

关机状态下打开机器前门，仔细查找可能漏液的部件，查找有无明显损坏的器件。

一般从机箱上层向下查看，从机箱超滤层、配液层、进水部分依次检查，根据血透机消毒时水路循环的路径，参考检查顺序：快速接头→VD消毒阀→PDA→BL→空气分离室LA→负压泵FPA→超滤泵UFP→循环阀VZ→A/B杆冲洗固定器SKBS SKKS→水箱VB→进水阀VVBE。

在无明显漏液点时，方可打开机器，调整到冲洗程序，观察进水层、配液层、超滤层及冲洗桥，是否有漏液现象。

本例故障点经仔细观察为：A/B杆冲洗固定器龟裂泄漏。

更换配件后，进入冲洗程序测试，漏液故障解决，设备正常消毒。

A/B杆冲洗固定器在血透机消毒时，内部充满高温液体，长期使用，导致龟裂，漏液。

贝朗血透机A/B杆冲洗固定器安装在进水阀VVBE上方，漏液可能会使进水阀VVBE电磁线圈损坏，更换固定器后，须检查VVBE是否受潮，如受潮要采取烘干措施，避免VVBE受损。

[1] [2]2、故障二2.1故障现象透析中，血泵有“吱..吱..”声，并伴有卡顿现象2.2故障分析与检修本故障现象出现时，PV值改变，会影响病人透析进行。

首先取下血泵转子（下称转子），调节血泵转速测试是否是血泵电机总成故障，此时血泵电机中轴转到正常，且无异声，判断电机总成工作正常，擦拭、清洗血泵转子，测试故障现象不能排除，判断为转子故障 [3] 。

引言血液透析是目前最有效、安全又普遍的血液净化技术，主要用于治疗肾功能衰竭[1]。

血透机具有使用周期长、频率高、故障突发的特点。

贝朗德佳血液透析装置是国内常见的血液透析设备，“即将重复DF（透析液）压力自检”是该机型最为常见的一类故障[2]。

本文以贝朗血透机Dialog+ 9.12版本机器为例叙述。

1 贝朗血透机Dialog+ 9.12水路压力自检原理图1为DF压力自检水路图，反渗水经过正压泵FPE、过滤网FBK1、透析液进平衡腔阀门VEBK1/2进入平衡腔BK1/2新鲜透析液侧，膜位移传感器MSBK1/2检测平衡腔膜片移动位置，反渗水离开平衡腔后通过透析液出平衡腔进透析器阀门VDEBK1/2、节流阀DDE，然后分成两路，一路经旁路阀VBP，另一路经透析液传感器TSDE、透析液进透析器阀VDE、冲洗桥透析器红蓝接头Z.D和V.D.、透析液压力传感器PDA、漏血传感器BL、废液进透析器阀VDA，两路汇合进入空气分离室LA，经负压泵FPA分两路，一路经超滤泵UFP，另一路经过滤网FBK2、废液出透析液进平衡腔阀门VDABK1/2进入平衡腔废液侧，离开平衡腔经废液出平衡腔阀门V ABK1/2，两路汇合最终经节流阀RVDA排走，自检过程中循环阀VZ处于关闭状态[3]。

水路压力自检检测目标为平衡腔系统的压力、阀门功能和超滤泵，检测范围涉及超滤层、冲洗桥以及进出透析器管路，若自检不通过，将不能进行治疗[4]，因此当有其贝朗Dialog+血透机水路压力自检常见故障分析与维修陈正君1，徐宁21. 广东省中医院设备管理处，广东广州 510120；2. 贝朗爱敦（上海）贸易有限公司技术服务部，广东广州 512120[摘 要] 本文阐述了贝朗Dialog+血透机水路压力自检原理、水路图、自检代码。

对Dialog+血透机常见的“即将重复DF（透析液）压力自检”机器报错中的三种故障：DF压力自检进入12350时，观察得PDA压力值从+380 mmHg缓慢下降、PDA压力值从+350 mmHg不断上升、PDA压力值从+680 mmHg开始下降且MSBK1值在20000左右。

【摘要】介绍了贝朗血透机日常使用过程中的水路报警如：总电导度超过限值；吸入消毒液失败；即将重复DF压力自检，电路报警如:CMOS校验错误；电路腐蚀误报警。

通过分析这些报警所涉及的部件，本着又有易入难的原则，逐项检查排除，并将这些故障点记录总结分类。

可为其他临床工程师提供维修借鉴。

【关键词】贝朗血透机;水路故障；电路故障;分析处理我院血透室配置有8台贝朗血透机，已运行30000多小时，使用频率高，运行时间长，机器内部管路受酸碱腐蚀的情况的影响，故障率比较高。

现总结以下碰到的故障及处理方法，与各位同行交流，共同进步。

水路故障1故障现象：总电导度超过限值主要原因有：①AB液是否吸空。

处理方法：如果AB液桶已经吸空，则更换新的AB液桶。

如未吸空，检查吸管是否插入液面以下。

②AB液吸液管接头是否漏气。

处理方法：观察AB液吸入时管路内是否有气泡不断吸入，找到漏气的管路并更换。

在此交流一个特殊的例子，新开一桶A液使用后，报警总电导度超过限值，打开扳手界面观察ENDLF值与ENDLF-S值不能稳定且超过限值，发现A液泵一直在吸入气泡，检查更换中间管路，依然有气泡不断吸出，仔细观察发现A液的吸液管管口处一直有气泡产生，重新更换一桶A液后此现象消失，故障排除。

③AB液吸杆过滤器是否堵塞。

处理方法：仔细观察有无异物，如有异物可拆下通入反方向水流将异物冲出。

④AB液泵是否运转正常。

处理方法：关闭电源后，拆下AB液泵后检查泵体卡死还是电机卡死。

泵体卡死可用热柠檬酸钠溶液浸泡解决。

电机卡死或转动不良，可更换电机轴承或电机解决。

⑤TSD、TSD-S温度传感器漂移。

⑥B液电导度传感器、总电导度传感器漂移。

⑤与⑥的处理方法一致，可先对传感器进行热消毒，无效后再进行定标，（温度传感器与电导度传感器要一起定标），定标后依然超限，则更换相应传感器，并再次定标解决。

2故障现象：吸入消毒液失败。

主要原因：①消毒液吸空。

处理方法：更换新消毒液，将吸液口置于消毒液液面以下。

贝朗Dialog+血液透析机的常见故障及预防措施分析摘要】分析在贝朗Dialog+血液透析机设备运行中，由于内部电路与水路较为繁琐，长时间处于酸性与碱性液体的运作环境，很容易使得内部结构受到腐蚀，出现故障，为提升设备的运行质量，应根据常见的故障，合理的进行预防处理，采用正确的方式与手段规避故障，以此延长设备的使用寿命，满足运行要求。

【关键词】贝朗Dialog+血液透析机；常见故障；预防措施【中图分类号】R197.6 【文献标识码】A 【文章编号】2095-1752（2019）26-0215-01贝朗Dialog+血液透析机属于目前较为常见的医疗设备，在诊疗过程中发挥着较为重要的作用，然而，在运行中受到各种因素的影响，经常发生故障问题，为保证设备使用效果，应合理的预防问题的发生，提升运行性能。

1.消毒液吸入失败在设备完成相关治疗工作之后，开展消毒活动，发生了消毒液的吸入故障问题，难以正常消毒处理。

通过研究可以得知，问题的出现，主要表现为：①桶空，吸管出现了打折的现象；②相关阀门的电动机设备运行异常；③电动设备的检测系统异常；④密封圈结构出现了老化的现象，电动机设备的相关通大气区域不能正常关闭，弹簧结构出现了腐蚀的问题。

⑤超滤泵设备有卡死迹象；⑥设备之内出现了漏气的现象，管路之内含有很多气泡成分。

⑦循环阀门部分没有完全闭合。

在发生此类故障问题的时候，应重点开展检查工作与维修工作：点击“扳手”合理的开展检查工作，可以看出循环阀部分与消毒阀部分均可以正常的运作，温度没有出现变化，加热泵系统处于打开的状态，其中的EP转速未见异常，但是，EP除气压力存在异常现象，在-600mmHg，而正常数值是-140mmHg，可见存在不正常的现象。

在对设备前门与后门进行打开之后，可以观察到管路中含有很多气泡成分，立即进行设备的关闭，从电源中找出加热泵的电源系统，之后进行开机冲洗，了解底层的情况，可以观察到除气区域存在气泡，代表其有漏气的现象。

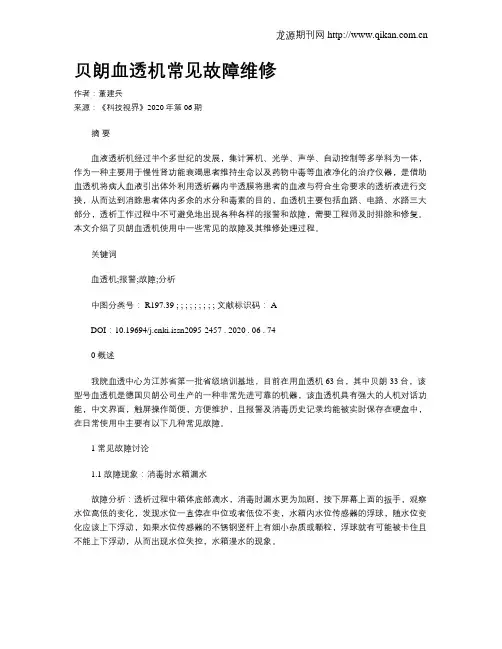

贝朗血透机常见故障维修作者：董建兵来源：《科技视界》2020年第06期摘要血液透析机经过半个多世纪的发展，集计算机、光学、声学、自动控制等多学科为一体，作为一种主要用于慢性肾功能衰竭患者维持生命以及药物中毒等血液净化的治疗仪器，是借助血透机将病人血液引出体外利用透析器内半透膜将患者的血液与符合生命要求的透析液进行交换，从而达到消除患者体内多余的水分和毒素的目的，血透机主要包括血路、电路、水路三大部分，透析工作过程中不可避免地出现各种各样的报警和故障，需要工程师及时排除和修复。

本文介绍了贝朗血透机使用中一些常见的故障及其维修处理过程。

关键词血透机;报警;故障;分析中图分类号： R197.39 ; ; ; ; ; ; ; ; ; 文献标识码： ADOI：10.19694/ki.issn2095-2457 . 2020 . 06 . 740 概述我院血透中心为江苏省第一批省级培训基地，目前在用血透机63台，其中贝朗33台，该型号血透机是德国贝朗公司生产的一种非常先进可靠的机器，该血透机具有强大的人机对话功能，中文界面，触屏操作简便，方便维护，且报警及消毒历史记录均能被实时保存在硬盘中，在日常使用中主要有以下几种常见故障。

1 常见故障讨论1.1 故障现象：消毒时水箱漏水故障分析：透析过程中箱体底部滴水，消毒时漏水更为加剧，按下屏幕上面的扳手，观察水位高低的变化，发现水位一直停在中位或者低位不变，水箱内水位传感器的浮球，随水位变化应该上下浮动，如果水位传感器的不锈钢竖杆上有细小杂质或颗粒，浮球就有可能被卡住且不能上下浮动，从而出现水位失控，水箱漫水的现象。

故障处理：拆开机器前盖，将水箱上面的螺丝卸下，取出水位传感器并清洁不锈钢竖杆，并且将水箱内细小杂质清除，重新装好水位传感器后开机冲洗，观察水位高低变化正常，水箱也不再漫水，至此故障排除，仪器正工作正常，不再漏水。

1.2 故障现象：重复DF透析液压力自检，LLC代码停留在12500或者12550故障分析：开机自检过程中报警提示：重复DF透析液压力自检，由于透析液通路压力测试是否漏气包括平衡腔，冲洗桥，消毒阀门，空气分离室等等部件，要漏气测试成功必须保证以上部件无漏气现象，按下屏幕上的扳手，观察LLC代码停留在12550或者12550上，此代码的意思一般为平衡腔可能存在漏气。

德国贝朗DilogAdvancedHDF—Online血液透析机的故障维修血液透析机作为治疗肾衰患者的有效手段，被广泛应用在各大医院中。

本文着重介绍了Dialog Advanced HDF-Online血液透析机的一些常见的故障现象，并对故障现象进行分析，寻找其发生故障的原因，对常见的故障进行维修。

标签：血液透析；德国贝朗；故障维修血液透析的基本原理是利用弥散作用，通过半透膜使血液和透析液间因各物质的浓度差而进行物质交换，以排出血液中的代谢物和吸收补充血液中所需物质；利用半透膜两侧的压力差，以排出血液内多余的水分，实现超滤（脱水）。

肾衰患者通过透析消除代谢废物，保持体内电解质酸碱平衡；通过超滤，排除体内储留的水分。

它是治疗肾衰患者很有效的手段之一[1]。

Dialog Advanced HDF-Online血液透析机是德国贝朗Dialog系列血透机中的双泵机，不仅仅可以做普通血液透析，还可以做血液滤过、血液透析滤过。

此台血透机是笔者所在医院约于2002年引进的第一台双泵机，至今约有10年了。

最近机器自检时，经常会报‘HDF-Online Filter test failed！’，有时候重复一两次会通过，有时候需要很长时间才能通过。

1 故障原因分析以及解决方案机器提示超净滤器自检失败，首先得排除超净滤器本身是否有问题，然后检查置换液口是否有泄漏，安装超净滤器的滤器架有没有漏，Online部分的电磁阀有没有漏。

1.1 故障原因分析1.1.1 更换滤器这两只超净滤器使用己经有4个多月了，虽然机器还未提示更换滤器，但显示的剩余时间也只有几十小时了，因此，领了两只新的超净滤器，按照机器更换滤器的程充好，先进入冲洗模式（Disinfection），然后进入磁盘操作按钮，再点击超净滤器更换按钮，先按下排空超净滤器，此时机器会提示打开置换液输出口（白颜色的），等机器提示滤器排空完成，关回置换液输出口，然后打开滤器架，缷下旧的超净滤器，装上新的超净滤器，并复位滤器计时计数器，然后进入冲洗，机器会自动给新的滤器注水，冲洗约5 min后，退出冲洗自检，还是‘HDF-Online Filter test failed！’，超净滤器可能性排除。

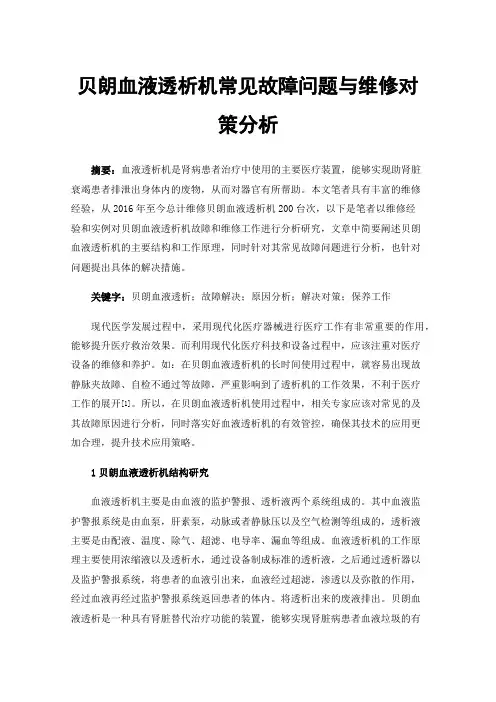

贝朗血液透析机常见故障问题与维修对策分析摘要：血液透析机是肾病患者治疗中使用的主要医疗装置，能够实现助肾脏衰竭患者排泄出身体内的废物，从而对器官有所帮助。

本文笔者具有丰富的维修经验，从2016年至今总计维修贝朗血液透析机200台次，以下是笔者以维修经验和实例对贝朗血液透析机故障和维修工作进行分析研究，文章中简要阐述贝朗血液透析机的主要结构和工作原理，同时针对其常见故障问题进行分析，也针对问题提出具体的解决措施。

关键字：贝朗血液透析；故障解决；原因分析；解决对策；保养工作现代医学发展过程中，采用现代化医疗器械进行医疗工作有非常重要的作用，能够提升医疗救治效果。

而利用现代化医疗科技和设备过程中，应该注重对医疗设备的维修和养护。

如：在贝朗血液透析机的长时间使用过程中，就容易出现故静脉夹故障、自检不通过等故障，严重影响到了透析机的工作效果，不利于医疗工作的展开[1]。

所以，在贝朗血液透析机使用过程中，相关专家应该对常见的及其故障原因进行分析，同时落实好血液透析机的有效管控，确保其技术的应用更加合理，提升技术应用策略。

1贝朗血液透析机结构研究血液透析机主要是由血液的监护警报、透析液两个系统组成的。

其中血液监护警报系统是由血泵，肝素泵，动脉或者静脉压以及空气检测等组成的，透析液主要是由配液、温度、除气、超滤、电导率、漏血等组成。

血液透析机的工作原理主要使用浓缩液以及透析水，通过设备制成标准的透析液，之后通过透析器以及监护警报系统，将患者的血液引出来，血液经过超滤，渗透以及弥散的作用，经过血液再经过监护警报系统返回患者的体内。

将透析出来的废液排出。

贝朗血液透析是一种具有肾脏替代治疗功能的装置，能够实现肾脏病患者血液垃圾的有效清理。

而随着现代医学中医疗设备的广泛使用，血液透析机应用逐渐增加。

在整个血液透析装置中主要包括血路监测模块以及水路监测模块共同组成部分。

而两部分由于监测内容不同，也包括有不同的结构。

①血路监测模块主要完成血液部分的有效监测实施，确保其监测展开更加合理，在其工作过程中主要包括静脉压、动脉压、预冲探测装置、血泵、动静脉压、空气报警以及高静脉压测试等相关方法。

血液透析机故障排除指南血液透析机是一种重要的医疗设备，用于治疗慢性肾脏病患者。

然而，由于各种原因，血液透析机可能会出现故障，影响治疗效果和患者的安全。

本指南将为您提供一些常见的故障排除方法，以便能够更好地维护和操作血液透析机。

1. 电源问题在操作血液透析机时，首先要检查电源是否正常。

确保插座正常连接，并检查电源线是否有损坏。

如果电源问题已排除，则可以继续进行其他故障排除步骤。

2. 液路问题血液透析机的液路是其运行的重要部分。

如果血液透析机出现低压或高压警报，请检查以下几个方面：- 液路连接是否牢固- 管路是否有扭曲或阻塞- 液体储存罐是否为空- 液体泵是否正常工作3. 膜污染膜是血液透析机中的核心组件，若出现膜的污染问题，可能导致治疗效果下降。

如果您注意到血透机操作过程中血液透析液参数异常，请检查以下几个方面：- 检查膜的表面是否有污垢或堵塞- 检查膜是否破损或老化- 清洗或更换膜，以确保正常运行和治疗效果4. 警报问题血液透析机中的警报系统是保障患者安全和设备正常运行的关键。

如果您收到警报提示，请根据显示屏上的信息参考以下步骤：- 关闭警报，确认是否是误报- 如果警报仍然存在，查阅血液透析机的操作手册以获取更多信息- 如果无法解决问题，立即求助专业技术人员进行修理5. 清洁和维护定期进行血液透析机的清洁和维护是确保设备正常运行的重要一环。

根据血液透析机的操作手册，执行以下维护任务：- 清洗和消毒各个部件- 更换滤芯、管路等易损件- 定期检查和校准液体流速、压力等参数总结：血液透析机的故障排除需要综合考虑多个方面的问题。

本指南为您提供了一些常见故障的排除方法，但具体情况还需根据不同型号的血液透析机进行具体操作。

请在进行维护和排除故障时务必参考血液透析机的操作手册，并随时寻求专业技术人员的帮助。

只有确保血液透析机的正常运行，才能提供更好的治疗效果，确保患者的健康和安全。
