钢丝绳平均张力测量设备研究

多绳摩擦提升机钢丝绳（首绳）张力的测量与调整摘要：多绳摩擦式提升机的提升容器和载荷由几根钢丝绳共同承担，如何尽可能使每根绳受力均匀，通过对钢丝绳长度和驱动滚筒衬垫的车削和调整，可以最大限度延长钢丝绳的使用寿命。

关键词：钢丝绳长度绳槽直径多绳摩擦提升机以其提升能力大，提升高度大，钢丝绳安全系数大，电动机消耗功率低，机器整体尺寸小等优点，被越来越多应用于矿井提升中.安徽铜冠（庐江）矿业的主副井都是落地式多绳摩擦提升机。

由于容器及提升载荷的重量由几根钢丝绳（首绳）共同承担，如何使几根钢丝绳受力均匀，减少钢丝绳张力差，对延长钢丝绳及驱动滚筒衬垫的使用寿命尤为重要。

《煤矿安全规程》规定各钢丝绳张力与平均张力之差不得超过±10%。

通过对现场已经投入使用副井首绳的长期细致观察发现，受力越小的钢丝绳，抖动越严重，绳槽磨损越严重（严重时出现锯绳槽现象，即驱动滚筒周围出现驱动滚筒衬垫粉末），断丝现象越多，而张力较大的钢丝绳情况要好得多；如果不能及时解决钢丝绳受力不均问题，甚至可能出现个别钢丝绳受力过大发生断丝。

所以为了使多绳提升机安全平稳地运转，首要的问题是要使提升荷载尽可能均匀地分配在提升装置中的各条钢丝绳上。

1 影响各条钢丝绳张力大小的因素1.1 钢丝绳的弹性伸长由于新绳、旧绳的弹性伸长量不同，所以多绳摩擦式提升机几根首绳必须同时更换，所更换的新绳必须选用同一生产厂家、同一批次生产的钢丝绳，尽量减少弹性伸长量的变化。

1.2 每根钢丝绳的总长度。

实际上在悬挂新钢丝绳时，其长度不可能绝对相等，存在着安装误差，较短的钢丝绳受力大，较长的钢丝绳受力小，每根钢丝绳总长度不一样，可以用液压张力平衡装置来调整。

只需保证两边箕斗或（配重和罐笼）张力平衡油缸伸出量介于三分之一到三分之二之间，就可以消除由于钢丝绳伸长量的不同而引起的张力差的变化。

液压张力平衡装置也存在一定缺限，由于箕斗在提升过程中随着速度的变化，钢丝绳作用在主导驱动轮的作用力大小不同，不可避免的产生蠕动，相对滑动，致使液压张力平衡装置出现偏串现象。

钢丝绳张力检测方法摘要：一、钢丝绳张力检测的重要性二、钢丝绳张力检测方法分类1.直接检测法2.间接检测法三、各种检测方法的原理及优缺点1.直接检测法a.电磁式张力计b.测力传感器c.电阻应变式张力计2.间接检测法a.钢丝绳伸长量检测b.钢丝绳振动特性检测c.钢丝绳表面缺陷检测四、钢丝绳张力检测的应用领域五、我国钢丝绳张力检测技术的发展现状及趋势正文：钢丝绳作为一种重要的传动和承载部件，在工程、港口、矿山等领域有着广泛的应用。

然而，钢丝绳在使用过程中，受到拉伸、弯曲、磨损等多种因素的影响，容易产生疲劳损伤，导致断裂事故。

因此，对钢丝绳张力的检测具有重要意义。

钢丝绳张力检测方法主要分为直接检测法和间接检测法。

直接检测法是通过测量钢丝绳所受的拉力来获得张力信息。

其中，电磁式张力计、测力传感器和电阻应变式张力计是常见的检测设备。

这些设备具有较高的测量精度，但安装和维护较为复杂，成本较高。

间接检测法则通过检测钢丝绳的变形、振动特性和表面缺陷等信息，从而推算出钢丝绳的张力。

钢丝绳伸长量检测、钢丝绳振动特性检测和钢丝绳表面缺陷检测是间接检测法的典型应用。

这些方法操作简便，成本较低，但检测精度相对较低。

在实际应用中，钢丝绳张力检测技术广泛应用于工程、港口、矿山、起重设备等领域。

随着科技的不断发展，我国钢丝绳张力检测技术也在不断进步。

目前，国内检测设备已经实现了小型化、智能化和网络化，可以满足各种复杂环境下的检测需求。

同时，检测精度也在不断提高，逐渐接近国际先进水平。

展望未来，钢丝绳张力检测技术将继续向高精度、智能化、便携化和系统化方向发展。

此外，检测方法也将更加多样化，以满足不同应用场景的需求。

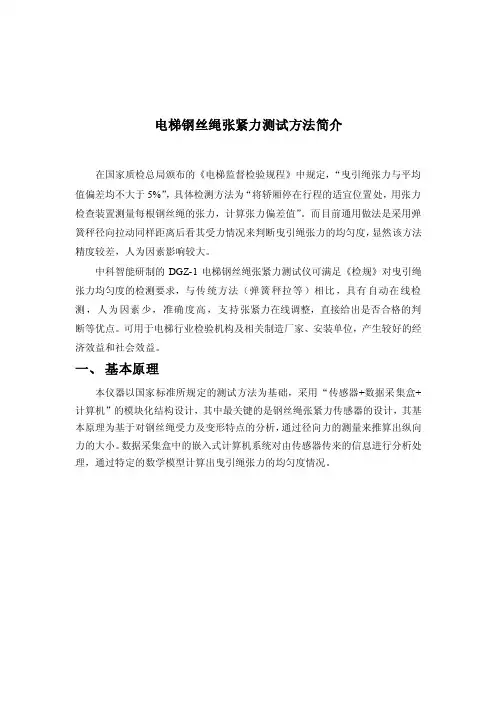

电梯钢丝绳张紧力测试方法简介在国家质检总局颁布的《电梯监督检验规程》中规定，“曳引绳张力与平均值偏差均不大于5%”，具体检测方法为“将轿厢停在行程的适宜位置处，用张力检查装置测量每根钢丝绳的张力，计算张力偏差值”。

而目前通用做法是采用弹簧秤径向拉动同样距离后看其受力情况来判断曳引绳张力的均匀度，显然该方法精度较差，人为因素影响较大。

中科智能研制的DGZ-1电梯钢丝绳张紧力测试仪可满足《检规》对曳引绳张力均匀度的检测要求，与传统方法（弹簧秤拉等）相比，具有自动在线检测，人为因素少，准确度高，支持张紧力在线调整，直接给出是否合格的判断等优点。

可用于电梯行业检验机构及相关制造厂家、安装单位，产生较好的经济效益和社会效益。

一、基本原理本仪器以国家标准所规定的测试方法为基础，采用“传感器+数据采集盒+计算机”的模块化结构设计，其中最关键的是钢丝绳张紧力传感器的设计，其基本原理为基于对钢丝绳受力及变形特点的分析，通过径向力的测量来推算出纵向力的大小。

数据采集盒中的嵌入式计算机系统对由传感器传来的信息进行分析处理，通过特定的数学模型计算出曳引绳张力的均匀度情况。

图1钢丝绳张紧力传感器测试原理示意图二、测试系统组成产品由三大部分组成：传感器、数据采集器和便携式计算机。

基本结构框图如下：图2 系统结构框图钢丝绳张紧力传感器测得的张力信息首先进入数据采集器，数据采集器对从传感器传来的信息进行采样、分析和存储，并可通过自带的薄膜面板按键和液晶显示屏进行相关参数的输入，然后计算出曳引绳张力的均匀度情况，即合格还是不合格，如果是不合格，再给出不合格曳引绳的编号，并提供在线调整的功能。

测试完成后，数据采集器通过USB接口将数据传递给计算机，利用计算机强大的分析处理能力，采用数据融合、模糊处理等技术对数据做进一步的分析处理，从而在更高层次上对相应电梯的设计、安装以及检验产生一定的指导作用。

同时可打印测试报告和对测试数据进行数据库管理，可随时调出查看。

摘要:矿井提升系统是联系井上与井下运输的咽喉，它的安全运行直接关系到矿井的安全生产与矿工的安全，而钢丝绳又是矿井提升系统最关键的组成之一。

为保证钢丝绳运行可靠，同时也是保证提升安全，我矿结合相关单位对提升机钢丝绳张力监测进行了深入的研究，找到了对提升机钢丝绳张力进行实时监测的新方法，从而增加了矿井提升的安全性。

关键词:提升系统钢丝绳实时监测0引言矿井提升系统尤其是深井开采的提升系统，是保障矿井安全生产的重要系统之一，其运行状况能直接影响矿井的安全情况、生产情况，关系着矿井所有工作人员的安全及利益。

在实际生产过程中，提升系统中最容易出现问题的是钢丝绳，如：提升（钢丝绳）过载、钢丝绳受力不平衡等问题，严重影响了矿井提升系统的安全运行。

因此，监测、检测提升机的钢丝绳张力，掌握钢丝绳受力情况，对矿井安全运行具有重要的意义。

1国内现状为了能实现实时监测提升钢丝绳的张力，国内已先后采用了多种方法，进行了深入研究，但至今还没有很成熟的研究成果，大多数还停留在理论和实验阶段，无法进行大面积的实际应用。

目前国内使用的监测或检测方法如下：①标记法：通过标记、测量、计算钢丝绳最大相对位移量来确定钢丝绳不平衡度，通过车绳槽调整钢丝绳张力差。

②弹簧秤拉力测定法：通过对钢丝绳进行定值拉力实验，测量钢丝绳位移量，通过计算得钢丝绳张力。

③振波法：根据提升系统空载、重载时每根钢丝绳振动周期值及钢丝绳自重、钢丝绳悬重长度、重力加速度等可求出钢丝绳张力。

④压轮-力电转换传感器法：通过安装压轮-力电转换传感器机构，测量钢丝绳部分纵向压力，利用输出的电信号，根据相关原理实现测量钢丝绳张力的目的。

⑤油压传感器检测法：通过在平衡装置的每个平衡油路上加装球阀和液压传感器，来实现单根钢丝绳张力的检测。

标记法和悬挂法检测钢丝绳张力时需要停机测量，不仅要花费时间，而且影响生产，误差也相对较大。

振波法和压轮力电转换传感器法属于静态间接检测钢丝绳张力，不能实现实时在线检测，它们和动态实时监测相比，都存在着效率不高，测量值有偏差等缺点。

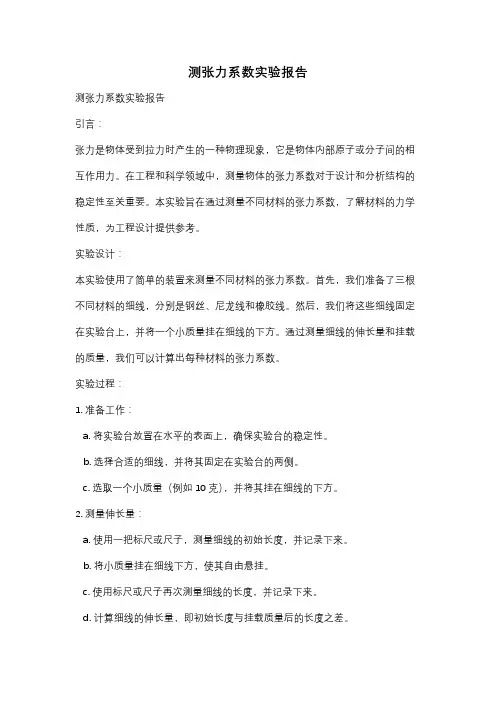

测张力系数实验报告测张力系数实验报告引言：张力是物体受到拉力时产生的一种物理现象，它是物体内部原子或分子间的相互作用力。

在工程和科学领域中，测量物体的张力系数对于设计和分析结构的稳定性至关重要。

本实验旨在通过测量不同材料的张力系数，了解材料的力学性质，为工程设计提供参考。

实验设计：本实验使用了简单的装置来测量不同材料的张力系数。

首先，我们准备了三根不同材料的细线，分别是钢丝、尼龙线和橡胶线。

然后，我们将这些细线固定在实验台上，并将一个小质量挂在细线的下方。

通过测量细线的伸长量和挂载的质量，我们可以计算出每种材料的张力系数。

实验过程：1. 准备工作：a. 将实验台放置在水平的表面上，确保实验台的稳定性。

b. 选择合适的细线，并将其固定在实验台的两侧。

c. 选取一个小质量（例如10克），并将其挂在细线的下方。

2. 测量伸长量：a. 使用一把标尺或尺子，测量细线的初始长度，并记录下来。

b. 将小质量挂在细线下方，使其自由悬挂。

c. 使用标尺或尺子再次测量细线的长度，并记录下来。

d. 计算细线的伸长量，即初始长度与挂载质量后的长度之差。

3. 计算张力系数：a. 根据胡克定律，张力系数（T）与细线的伸长量（ΔL）成正比。

使用公式T = F / ΔL，其中F为挂载质量的重力。

b. 将挂载质量的重力值转换为牛顿（N）。

c. 将伸长量的单位转换为米（m）。

d. 根据公式计算出每种材料的张力系数。

实验结果与讨论：在进行实验时，我们测量了钢丝、尼龙线和橡胶线的伸长量，并计算出了它们的张力系数。

钢丝的伸长量为0.05米，挂载质量为10克。

将质量转换为牛顿后，得到F =0.098N。

根据公式T = F / ΔL，我们可以计算出钢丝的张力系数为T = 1.96N/m。

尼龙线的伸长量为0.08米，挂载质量为10克。

将质量转换为牛顿后，得到F =0.098N。

根据公式T = F / ΔL，我们可以计算出尼龙线的张力系数为T =1.23N/m。

电梯钢丝绳张力检测一、引言?サ缣莞炙可?张力检测项目对于广大电梯检验人员来说并不陌生，而大部分检验机构一直沿用传统的弹簧测力计检验，在其测量误差值和检验效率上有值得改进之处。

本课题在检验人员在总结经验的基础上，总结出了不同的张力检测方法的不同点及检测条件的影响，以期起到抛砖引玉的作用，启发广大检验人员积极响应“科技兴国、科技兴检”的号召，在工作中不断完善和改进检测方法和检测仪器装备。

二、电梯张力检测方法?サ缣莶捎眯?挂曳引方式传动，大大提高了电梯的安全提升高度。

多根独立曳引绳悬挂的曳引方式，是提高电梯曳引悬挂系统安全性的重要措施。

当今永磁同步电动机的技术进步日新月异，节能环保的理念深入人心，在节约资源的设计理念的推动下，发展小型化节能环保的曳引机正在成为潮流。

随着当今小直径曳引轮曳引机的发展，在一些电梯安全标准的限制下，每台电梯悬挂曳引绳的数量、总长度必然增加。

?ツ壳埃?国内外常用的索力测定方法主要有压力传感器法、液压千斤顶法、振动频率法、磁通量法等几种。

下面简要概述这几种测试方法的基本原理及其适用范围[1]:l)压力传感器法?パ沽Υ?感器法是安装压力传感器在拉索的锚固端或张拉端，通过传感器感应锚头的压力来测量索的拉力。

张拉时，千斤顶的张拉力通过连接杆传到拉索锚具。

在连接杆上套一穿心式压力传感器，张拉时压力传感器受压后就输出电讯号，于是就可在配套的二次仪表上读出千斤顶的张拉力。

这种方法适用于在施工过程中预先埋设了传感器的斜拉索及吊杆。

?フ庵植馐苑椒?精度较高，而且索力在索中的位置明确。

但是压力传感器售价相当高，特别是大吨位的传感器就更贵，自身质量也大。

因此，这种方法虽然测定的精度好，但是却只能在特定场合下使用。

2)液压千斤顶法?ヒ貉骨Ы锒シㄊ抢?用千斤顶的张拉油缸中的读数和张拉力的关系，通过测得精密压力表或液压传感器测定油缸的液压读数，就可求得张力。

在使用精密压力表，必须要对千斤顶油缸用精密压力表先标定，求得压力表的液压和千斤顶张拉力之间的关系，则可利用压力表读数测定索力。

一种电梯钢丝绳张力的监测装置及监测方法摘要本文介绍了一种电梯钢丝绳张力的监测装置及监测方法。

该装置通过测量电梯钢丝绳的振动频率和振幅来推导出钢丝绳的张力变化，并利用传感器实时监测钢丝绳的张力。

同时，采用数据存储和处理技术，将实时监测到的数据进行分析、处理，并给出预警提示。

该装置具有监测准确、操作简便、实时性强等优点，是电梯钢丝绳安全监测的一种新型方法。

关键词：电梯钢丝绳；张力监测；振动频率；振幅；传感器；数据处理AbstractThis paper introduces a monitoring device and method for the tension of elevator wire ropes. The device measures the vibration frequency and amplitude of the wire ropes to derive the tension changes, and uses sensors to monitor the tension of the wire ropes in real time. At the same time, data storage and processing technology is used to analyze and process the real-time monitoring data and provide warning prompts. The device has the advantages of accurate monitoring, simple operation, and strong real-time performance. It is a new method for safety monitoring of elevator wire ropes.Keywords: elevator wire rope; tension monitoring; vibration frequency; amplitude; sensor; data processing1.引言随着现代城市建设和人口流动的加速，电梯的应用越来越广泛。

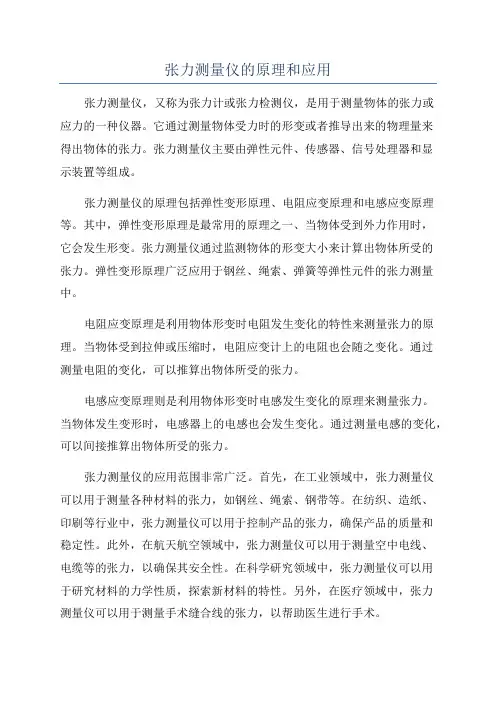

张力测量仪的原理和应用张力测量仪，又称为张力计或张力检测仪，是用于测量物体的张力或应力的一种仪器。

它通过测量物体受力时的形变或者推导出来的物理量来得出物体的张力。

张力测量仪主要由弹性元件、传感器、信号处理器和显示装置等组成。

张力测量仪的原理包括弹性变形原理、电阻应变原理和电感应变原理等。

其中，弹性变形原理是最常用的原理之一、当物体受到外力作用时，它会发生形变。

张力测量仪通过监测物体的形变大小来计算出物体所受的张力。

弹性变形原理广泛应用于钢丝、绳索、弹簧等弹性元件的张力测量中。

电阻应变原理是利用物体形变时电阻发生变化的特性来测量张力的原理。

当物体受到拉伸或压缩时，电阻应变计上的电阻也会随之变化。

通过测量电阻的变化，可以推算出物体所受的张力。

电感应变原理则是利用物体形变时电感发生变化的原理来测量张力。

当物体发生变形时，电感器上的电感也会发生变化。

通过测量电感的变化，可以间接推算出物体所受的张力。

张力测量仪的应用范围非常广泛。

首先，在工业领域中，张力测量仪可以用于测量各种材料的张力，如钢丝、绳索、钢带等。

在纺织、造纸、印刷等行业中，张力测量仪可以用于控制产品的张力，确保产品的质量和稳定性。

此外，在航天航空领域中，张力测量仪可以用于测量空中电线、电缆等的张力，以确保其安全性。

在科学研究领域中，张力测量仪可以用于研究材料的力学性质，探索新材料的特性。

另外，在医疗领域中，张力测量仪可以用于测量手术缝合线的张力，以帮助医生进行手术。

总之，张力测量仪是一种重要的测量仪器，通过测量物体的形变、电阻或者电感的变化来测量物体的张力。

其原理和应用范围非常广泛，在工业领域、科学研究和医疗领域等方面都起着重要的作用。

钢丝绳张力测试仪作者：陈克文王硕来源：《科学导报·学术》2020年第73期【摘要】我们根据多年的维保经验特备设计了一款钢丝绳张力测试仪，该测试仪使用简单，数据清晰明了，且准确无误，一人便可轻松操作，可在一定程度上降低对该项目测试的难度。

【关键词】钢丝绳;张力;装置;维保;单手操作1.前言随着我国高层建筑的逐渐增多，以及国家对于老旧小区加装电梯的大力支持，截至二零一九年末，全国共有注册在用特种设备电梯近七百一十万台，居世界首位。

预计在二零二一年电梯保有量将可达八百四十多万台，随着电梯保有量的增加，由于电梯故障带来的事故也逐年增加，而在其中由于钢丝绳受力不均引起的事故占有相当一部分比例，电梯钢丝绳，一般在五到八根，钢丝绳张力差越小越好，一般都控制在百分之五以内。

如果钢丝绳所受张力不均匀，那么张力大的钢丝绳会很快损坏出现磨损和断丝。

而且张力不均匀，还会对电梯的制动性能有一定影响。

所以对于钢丝绳张力的检测尤其重要。

2.现有产品的结构形式现在市面上常见的张力测试仪有两种：第一种，将张力测试仪挂在钢丝绳上，然后通过旋转手柄将探头压在钢丝绳上，然后探头将压力传到给压力传感器，压力传感器再讲数据传递给手持机进行显示压力值，这种操作往往需要两人协同完成，一人进行手柄操作，且需观察钢丝绳的变形量，另一人需要观测手持机上的数据变化，且设备笨重，操作不便，往往也造成了数据的不准确。

第二种，结构较第一种较为小巧，但测量距离很短，需要固定压头处两处紧固螺钉，由于选取距离较短，所以在使用过程中比较容易测量到所需数值，但由于受力过于几种，势必会对钢丝绳造成一定的损坏，同样需要手持器进行操作读取数据，同样不便于一人进行检验工作。

3.产品的结构我们设计的这款型号为icomp-e-s06的产品主要由：机身、卡爪、L型拉钩、显示屏、主板、电阻式应变传感器、弹簧、探头、按键、充电口等部件组成。

机身内部配置的压簧自动压紧测试钢丝绳结构，通过弹簧变形而对弹簧的弹力进行计算，使其弹力适中，可使市面上常见规格的钢丝绳在产生有效变形的基础上，对钢丝绳进行了最大程度得保护，使其不会因为检测而受到破坏，同时由于结构的优越性也保证了测试钢丝绳所受压力是一致的，并可迅速计算出钢丝绳张力的差值，数据直接在设备中进行显示，无需再通过手持机进行数据读取。

张力仪如何使用及工作原理张力仪如何使用张力仪是指测量线材及带材，如：纱线，钢丝，铜丝，电缆，钢缆，薄膜，束装材料，铝箔等材料静态或动态状态下松紧程度的仪器。

它可为生产过程供应精准定量的松紧参数，确保生产过程中张力保持稳定或达到要求的值。

张力仪和全部的仪器一样，即使仪器精度再高也会有确定的误差及有确定的测量范围。

通常实际使用的最大张力为张力仪量程的80%。

原因是：张力仪校准通常接受的是2点效准的方式。

第一点为0点，第二点为量程的80%，所以，从理论上讲，张力仪测量最精准的2点就是0点及效准点。

张力仪所测材料的线径范围选择方法：由于张力仪是实行2点线形标定的方式而且张力仪的工作原理即通过测量出合力（对测量点的压力），通过平行四边形法则换算出分力（材料张力）。

这样，假如张力仪的校准直径与实际测量时材料的直径不同，则理论上测量值确定会有误差，而且，被测材料直径与效准直径相差越大，测量误差越大。

所以，张力仪在选型时，尽量使被测材料直径与张力仪效准直径相同或接近。

张力仪的校准功能：现在市面上部分品牌的张力仪的校准功能是开放的，部分品牌的张力仪的校准功能是封闭的（只有厂家才可以使用）。

假如张力仪的校准功能是开放的，则假如客户测量的材料直径与选型时张力仪的校准直径不同或差异较大，则客户可以用本身的被测材料进行校准，校准特别简单。

假如张力仪的校准功能是封闭的，则选张力仪时，张力仪的适用线径范围必需要小，这样测量才会精准，假如您被测材料直径范围较大，需订购多个张力仪分别对应不同的直径。

张力仪的校准方法：用2点式校准：张力仪未受任何张力时，将张力仪的读数调到0点，然后用一个相当于张力仪量程80%的砝码（如张力仪量程为10公斤，则用8公斤的砝码）或略大于材料张力的砝码，悬挂在被测材料的下方，然后将被测材料的另一端悬挂起来，这时，被测材料所受的张力即砝码的重量。

现在，用张力仪测量被测材料的张力，将张力仪的张力值调整为砝码重量相同的力即可，这样，张力仪的校准就完成了。

基于视觉振频识别的提升钢丝绳张力检测方法1. 引言1.1 概述钢丝绳是一种被广泛应用于吊装、运输以及建筑工程等领域的重要材料。

一个钢丝绳的张力状态对于其使用性能至关重要，因此准确和快速地检测钢丝绳的张力变得极为重要。

传统的钢丝绳张力检测方法存在着一些问题，如操作复杂、耗时、不准确等，在实际应用中难以满足快速、可靠和准确的检测要求。

为了解决这些问题，本文提出了一种基于视觉振频识别的钢丝绳张力检测方法。

该方法利用图像处理和振动学原理相结合的技术手段，通过捕捉物体振动图像并分析其中的振动频率来间接推算出钢丝绳的张力状态。

相比传统方法，基于视觉振频识别技术具有非接触式、实时性强、准确度高等优势，可以大大提高钢丝绳张力检测的效率和精度。

1.2 研究背景钢丝绳是现代工程领域中广泛应用的重要工具，如吊车、电梯、桥梁等。

钢丝绳在使用过程中会受到各种因素的影响，如负荷变化、外界温度等，这些因素会导致钢丝绳的张力发生变化。

钢丝绳的张力过高或过低都会对其使用性能和安全性造成影响。

因此，实时监测和准确检测钢丝绳张力是非常重要的。

传统的钢丝绳张力检测方法包括机械压电法、应变计法等，这些方法需要接触物体表面，操作繁琐且不便实时监测。

另外，由于传统方法需要在现场进行操作，存在一定的危险性和人为误差，对于长距离或高空作业更加困难。

近年来，随着计算机视觉和图像处理技术的不断发展与应用，视觉振频识别技术逐渐引起了广泛关注。

该技术通过捕获物体振动产生的图像，并利用算法分析图像中的震动频率来实现对物体状态的检测与识别。

基于视觉振频识别的钢丝绳张力检测方法能够克服传统方法的缺点，并具备非接触式、实时性强、准确度高等优势，因此具有较大的应用潜力。

1.3 研究目的本文旨在提出一种基于视觉振频识别的钢丝绳张力检测方法，通过系统地研究和分析视觉振频原理、传统钢丝绳张力检测方法存在的问题以及基于视觉振频技术在该领域中的优势，来改进传统的钢丝绳张力检测方法。

专利名称：一种绞车钢丝绳张力测量装置专利类型：实用新型专利
发明人：李军营,王福山,陈建长,周然
申请号：CN201020655913.4
申请日：20101213
公开号：CN202110017U
公开日：
20120111
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种绞车钢丝绳张力测量装置。

本实用新型属于钢丝绳测量技术领域。

一种绞车钢丝绳张力测量装置，其包括绞车卷筒支架、钢丝绳卷筒和轴承座，卷筒支架上装有轴承座，轴承座上装有钢丝绳卷筒，轴承座上装有钢丝绳测力传感器和钢丝绳测速传感器。

本实用新型具有钢丝绳的张力测量和伸缩长度测量于一身，结构紧凑，操作方便，经济实用，可靠程度高，性能优良，测量数据准确等优点。

申请人：天津工程机械研究院,天津市精研工程机械传动有限公司
地址：300384 天津市南开区新技术产业园区华苑产业区(环外)海泰南北大街5号
国籍：CN
代理机构：天津市鼎和专利商标代理有限公司
代理人：李凤
更多信息请下载全文后查看。
