电梯技术交底钢丝绳的张力测试方式及计算

电梯钢丝绳张力不均的因素与检验方法摘要：钢丝绳是电梯的主要组成部分之一，其主要作用在于承受电梯运行的全部悬挂重量，并且还会绕着反绳轮、导向轮、曳引轮进行交变弯曲或单向弯曲，电梯检验工作是安全的永恒的主题,以确保电梯的安全检查,必须坚持“预防为主,安全第一”的方针,努力避免电梯钢丝绳张力不均匀的情况下,建立安全的概念发展,电梯检验危险的源头控制在萌芽状态。

关键词：电梯钢丝绳；张力不均；检验方法前言电梯安装时，钢丝绳基础静张力不一致，各钢丝绳结构伸长不一致，导致电梯钢丝绳张力不均匀。

钢丝绳张力偏差过大，一方面会影响电梯运行的稳定性，给电梯造成较大的振动;另一方面，由于钢丝绳的应力集中在几根受力较大的钢丝绳上，会加速牵引轮槽和钢丝绳的损耗，降低钢丝绳的使用寿命。

因此，有必要对钢丝绳的张力进行测量，找出应力不均匀的钢丝绳。

1、钢丝绳张力不均的原因分析电梯曳引钢丝绳张力不均的原因主要有以下两个方面:①电梯安装时基础静态张力的不一致。

②电梯投入使用一段时间后各钢丝绳结构性伸长不一致。

在安装时，各根曳引绳的截绳长度很难做到完全一样，而不同截绳长度必然会引起各绳受力的不均，使得曳引绳的基础张力在静态时就已发生了一定的偏差。

为减少这种偏差，悬挂装置多采用带张力调节弹簧的绳头组合。

通过反复多次调节弹簧的压缩量，使各个弹簧在轿厢、对重两侧相对高度一致，这时钢丝绳的张力达到基本均匀。

此类张力不均问题在安装和检验时可以很容易发觉，通过观察绳头组合的张力调节弹簧高度就显而易见。

一旦电梯投入运行一段时间后，各钢丝绳发生结构性伸长，又会使张力发生变化。

钢丝在生产环节中产生的残余应力在捻制成股、成绳后仍然部分存在。

电梯投入运行一段时间后，钢丝绳的弯曲和扭转变形逐步趋于稳定，在钢丝绳自重和电梯运行载荷的双重作用下，绳中的残余应力得于释放、相互作用与平衡。

这种情况下钢丝绳产生结构性伸长。

由于各绳的残余应力不同，所受到的载荷作用也不相同，使得各绳的结构性伸长量不同，因此导致钢丝绳张力的不均匀。

电梯技术交底钢丝绳的张力
测试方式及计算
本页仅作为文档页封面，使用时可以删除
This document is for reference only-rar21year.March
技术交底记录
编号：
工程名称交底时间
施工小组分项交底名称钢丝绳张力测试交底提要钢丝绳的张力测试方式及计算
1 检测方法
1 通用的检测方法
通常用弹簧测力计进行检测(见图1)。

其方法是：
(1)人站在轿顶，轿厢停在井道适当的位置，一般在用弹簧测力计水平拉对重钢丝绳时．用100N的力能拉移100～150mm的距离，也就是轿厢在井道2／3～3／4高度处；
(2)用弹簧测力计将对重侧钢丝绳逐一水平拉动，拉动的距离应相同(应把钢丝绳之间的位置差计入)，一般不小于100mm；
(3)记录下测力计对每根绳的拉力并算出平均值：
(4)将每根钢丝绳的拉力与平均值作比较．偏差不大于5％即为合格。

（5）平均张力的计算方法如下：
2．如何调整张力
分别在对重和轿厢侧，同时松或紧绳头组合器螺母，后反复运行，在从新检侧、调整、运行、直至合格为止。

后填写相关记录。

3.安全注意事项：
做好轿顶施工的安全措施两人配合相互监督。

审核人交底人接收交底人
2。

电梯曳引绳张力简易检测——弹簧秤拉伸法电梯曳引绳张力检测是电梯安装验收检测的重要项目。

GB10060－93《电梯安装验收规范》第4.3.3条规定：“曳引绳绳头组合应安全可靠，并使每根曳引绳受力相近，其张力与平均值偏差均不大于5%，且每个绳头锁紧螺母均应安装有锁紧销。

”曳引绳张力偏差过大，会导致几根绳受力不均衡，磨损不均匀，使受力大的曳引绳提前报废；同时也加剧了该绳所处的曳引绳提前报废；同时也加剧了该绳绳所处的曳引轮绳槽的不均匀磨损。

此外曳引绳受力不均还会使电梯在运行中发生抖动，影响电梯的舒适感和安全可靠性。

在实际的电梯安装验收检测检验工作中，曳引绳实际张力值与平均值偏差不大于5%的标准是难以量化和把握的。

在以往的检测中，一般都采用手锤击绳法，用手锤击打曳引绳使绳振动，将手按在绳上，记录其五个周期往复振荡时间，若各曳引绳之间的张力平均时，则应符合下式：最大往复时间减去最小往复时间，再除以最小往复时间小于等于0.2。

如超出此范围，需按照上述方法进行调整，直至各曳引绳张力平均时为止。

此后电梯运行数次，再验证所测得的数据是否正确无误。

此种方法对额定载荷较大、1：1传动型式的电梯比较适用，但存在着“数值难以量化，反映出来的数据不直接准确，需验证，费时费力”的弊端。

在几年来的检测检验工作实践中，我们总结出一种电梯曳引绳张力的简易检测法——弹簧秤拉伸法。

一、原理根据力学原理，对一个物体施加一个外力，使其产生弹性变形，若对另一个与此完全相同的物体施加一个相同的外力，那么该物体所产生弹性变形量，应与前一个物体所产生的弹性变形量相同。

根据这一原理，如果我们对电梯的某根曳引绳施加一个与其受力面方向相垂直的、足以使其产生弹性变形的外力，那么它必然产生弹性变形；如果我们对另一根曳引绳施加一个与施加在上一根曳引绳上同样大小的外力，那么，这根曳引绳所发生的弹性变形量应与上一根曳引绳所发生的弹性变形量相同。

若不同，则说明这二根绳在未受外力前所受的张力不同。

电梯专用钢丝绳弯曲疲劳试验方法一、试验原理钢丝绳试样模拟电梯运行的实际工况以一定的包角绕过试验轮，并对其施加张力，以一定的频率反复弯曲，考核钢丝绳承受弯曲疲劳的性能。

典型的电梯曳引用钢丝绳绕绳方式有三种，如图图3所示。

二、选用试验机电梯钢丝绳弯曲疲劳试验机可采用立式或卧式结构，由试验轮、导向轮、载荷轮、计数装置、传动系统、加载系统、控制系统等部分组成，创恒试验机结构示意图见图4。

试验轮更换应方便，并能根据试样直径大小调整试验轮和相关导向轮的位置，以便试样在试验轮上的包角调整。

三、试验程序1、试验一般在室温 10℃～35℃范围内进行。

如有特殊要求，试验温度应为23℃±5℃。

2、试验前应根据相关技术要求选择试验参数及试验方式，并检查试验轮轮槽表面及尺寸，不得有影响使用的缺陷。

试验轮轮槽应清洁干净，不得涂油。

4、在钢丝绳不受拉伸的条件下，测得其直线部分的实际直径。

5、将钢丝绳试样安装在试验机上，固定端头，并标记有效长度，然后施加张力。

标记部位为绕过试验轮的钢丝绳段，长约2.5倍试验轮节圆直径。

6、启动电源，计数器复位回零。

7、启动试验机，每运行5万次后停机，观察绕过试验轮的钢丝绳段，用眼或钢丝绳探伤仪检查钢丝绳中钢丝的折断情况，并测量钢丝绳绳径，直至完成规定的试验循环数。

如在试验过程中达到ISO4344规定的断丝数量或断股时应停止试验。

8、试验结束后，松开钢丝绳两端的绳夹，将其从试验机上取下，并将钢丝绳展开不得弯曲。

9、测量钢丝绳绳径(磨损情况)、伸长率。

用眼或钢丝绳探伤仪检查钢丝绳中钢丝的折断情况，选择破坏最严重处截取一个捻距的长度四、试验报告试验报告一般包括下列内容：a) 本标准编号；b) 试样标记（规格、结构、表面状态、强度及产品标准编号）；c）试验条件（有效长度、试验轮直径、试验轮槽型、张力、频率、包角、试验环境温度等）； d）试验结果（第一根钢丝断裂时弯曲疲劳次数、断丝达到规定值时的弯曲疲劳次数、弯曲疲劳次数达到规定值时钢丝绳直径、伸长率、钢丝折断情况等）。

电梯钢丝绳张力检测一、引言?サ缣莞炙可?张力检测项目对于广大电梯检验人员来说并不陌生，而大部分检验机构一直沿用传统的弹簧测力计检验，在其测量误差值和检验效率上有值得改进之处。

本课题在检验人员在总结经验的基础上，总结出了不同的张力检测方法的不同点及检测条件的影响，以期起到抛砖引玉的作用，启发广大检验人员积极响应“科技兴国、科技兴检”的号召，在工作中不断完善和改进检测方法和检测仪器装备。

二、电梯张力检测方法?サ缣莶捎眯?挂曳引方式传动，大大提高了电梯的安全提升高度。

多根独立曳引绳悬挂的曳引方式，是提高电梯曳引悬挂系统安全性的重要措施。

当今永磁同步电动机的技术进步日新月异，节能环保的理念深入人心，在节约资源的设计理念的推动下，发展小型化节能环保的曳引机正在成为潮流。

随着当今小直径曳引轮曳引机的发展，在一些电梯安全标准的限制下，每台电梯悬挂曳引绳的数量、总长度必然增加。

?ツ壳埃?国内外常用的索力测定方法主要有压力传感器法、液压千斤顶法、振动频率法、磁通量法等几种。

下面简要概述这几种测试方法的基本原理及其适用范围[1]:l)压力传感器法?パ沽Υ?感器法是安装压力传感器在拉索的锚固端或张拉端，通过传感器感应锚头的压力来测量索的拉力。

张拉时，千斤顶的张拉力通过连接杆传到拉索锚具。

在连接杆上套一穿心式压力传感器，张拉时压力传感器受压后就输出电讯号，于是就可在配套的二次仪表上读出千斤顶的张拉力。

这种方法适用于在施工过程中预先埋设了传感器的斜拉索及吊杆。

?フ庵植馐苑椒?精度较高，而且索力在索中的位置明确。

但是压力传感器售价相当高，特别是大吨位的传感器就更贵，自身质量也大。

因此，这种方法虽然测定的精度好，但是却只能在特定场合下使用。

2)液压千斤顶法?ヒ貉骨Ы锒シㄊ抢?用千斤顶的张拉油缸中的读数和张拉力的关系，通过测得精密压力表或液压传感器测定油缸的液压读数，就可求得张力。

在使用精密压力表，必须要对千斤顶油缸用精密压力表先标定，求得压力表的液压和千斤顶张拉力之间的关系，则可利用压力表读数测定索力。

电梯钢丝绳张紧度检测方法电梯钢丝绳的张紧度是保证电梯安全运行的重要因素之一。

合理的钢丝绳张紧度可以减少钢丝绳的磨损和疲劳，延长使用寿命，并且能够确保电梯的运行平稳和乘客的安全。

本文将介绍一种常用的电梯钢丝绳张紧度检测方法。

在进行电梯钢丝绳张紧度检测之前，我们需要了解一些相关的知识。

电梯钢丝绳一般由多股钢丝绳捻制而成，其张紧度是指钢丝绳在受到外力作用时的紧绷程度。

张紧度的大小会影响到电梯的运行速度、运行平稳性以及安全性。

常用的电梯钢丝绳张紧度检测方法有两种：静态法和动态法。

静态法是通过测量钢丝绳的伸长量来判断其张紧度。

具体的检测步骤如下：1. 首先，停止电梯运行，并将电梯完全卸载。

2. 选择一段距离电梯底坑较近的钢丝绳进行检测。

3. 使用测量工具（例如游标卡尺）测量该段钢丝绳的长度。

4. 在钢丝绳上施加相应的力，一般为钢丝绳自身重量的10%~15%，并保持一段时间。

5. 再次使用测量工具测量该段钢丝绳的长度。

6. 计算钢丝绳的伸长量，如果伸长量超过了规定范围，说明钢丝绳的张紧度不合格。

动态法是通过测量电梯在运行过程中钢丝绳的振动情况来判断其张紧度。

具体的检测步骤如下：1. 首先，使电梯满载并正常运行。

2. 在电梯运行过程中，观察电梯轿厢内钢丝绳的振动情况。

3. 根据观察到的振动情况，判断钢丝绳的张紧度是否合格。

一般来说，钢丝绳振动过大或过小都可能表示张紧度不合格。

无论是静态法还是动态法，都需要依靠专业的检测仪器和工具来完成。

在进行钢丝绳张紧度检测时，需要注意以下几点：1. 检测仪器和工具需要经过校准，以保证测量结果的准确性。

2. 检测过程中要注意安全，避免发生意外事故。

3. 检测结果应与相关标准进行对比，以判断钢丝绳的张紧度是否合格。

总结起来，电梯钢丝绳的张紧度是电梯安全运行的重要因素之一，需要定期进行检测。

常用的检测方法有静态法和动态法，通过测量钢丝绳的伸长量或观察钢丝绳的振动情况来判断其张紧度是否合格。

HGPMANN ELEAiWTQR CQ ap LTD.
钢丝绳的张力测试方式及计算
1通用的检测方法

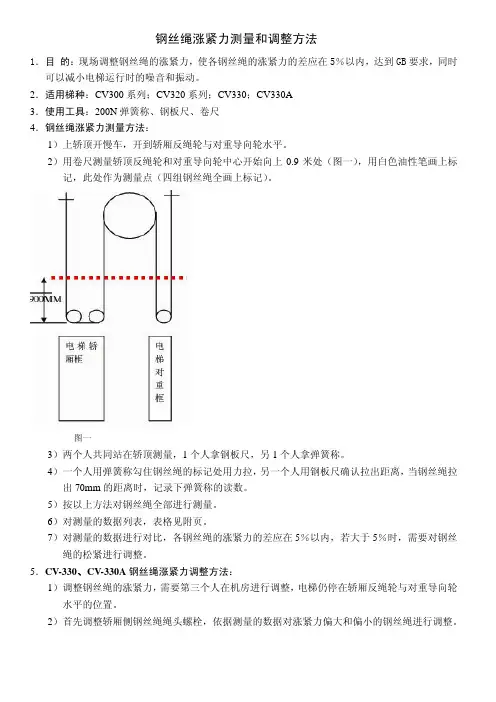

通常用拉力测力计进行检测(见图1)。

其方法是：
(1) 人站在轿顶，轿厢停在井道适当的位置，一般在用拉力测力计水平拉对重钢丝绳(机
房导向轮到对重轮的钢丝绳)时.用100N左右的力能拉移100〜150mm的距离，
也就是轿厢在井道2/ 3〜3 / 4高度处；
(2) 用拉力测力计将对重侧钢丝绳逐一水平拉动，拉动的距离应相同(应把钢丝绳之间的
位置差计入)，一般不小于100mm;
(3) 记录下测力计对每根绳的拉力并算出平均值：
⑷将每根钢丝绳的拉力与平均值作比较•偏差不大于5%即为合格。

(5)平均张力的计算方法如下：
(F1+F2+F3+F4+F5+F6)/6=平均数
(最大值-最小值)/平均数=平均值
要求：平均值w 5%为合格
2. 如何调整张力
分别在对重和轿厢侧，同时松或紧绳头组合器螺母，后反复运行多次，再从新检侧、调整、运行、直至合格为止。

后填写相关记录。

3. 安全注意事项：
做好轿顶施工的安全措施两人配合相互监督。

HGPMANN ELEVATOR LTD.
测量实例:
公司办公楼有机房电梯测量，电梯开至3楼至4楼之间，测量导向轮至对重轮钢丝
平均数：(83.5+82.5+77.5+75+82.5+78)/6=79.83N
平均值：（83.5-75）/79.83=0.仁10%
因10%>5%,所以钢丝绳张力偏差超标。

钢丝绳张力需调整。

结论：不合格。

电梯钢丝绳张力检测方法
电梯钢丝绳张力检测方法包括：将电梯停在井道上部三分之二到四分之三之间的位置，人站在轿顶，用测力计勾住电梯钢丝绳，再往水平的方向拉10到15公分，用同样的方式测量其他钢丝绳，并记录测力计上显示的数值，根据所有数值求出平均值，即可得出钢丝绳的凭据拉力。

各钢丝绳的张力相互差值不大于5%。

检验方法：轿厢在井道的2/3高度处，用50~100N（≈5~10kg）的弹簧秤在轿厢上以同等拉开距离测拉对重侧各曳引绳张力，取其平均值。

再将各绳张力的相互差值与平均值进行比较。

钢丝绳张力测试注意事项有：
1.在测量钢丝绳张力前，要检查钢丝绳是否有损坏和磨损，避免在使用过程
中产生安全隐患。

2.在测量钢丝绳张力时，要保证测量仪表的准确性，否则会得到误导性的结
果。

3.对于较长的钢丝绳，需要分段测量，并按照每一段的数据进行综合计算，
以得到整个钢丝绳的张力。

4.在使用钢丝绳时，要对其进行保养和维护，注意保持适当的张力，避免因
过高或过低的张力而影响安全和使用寿命。

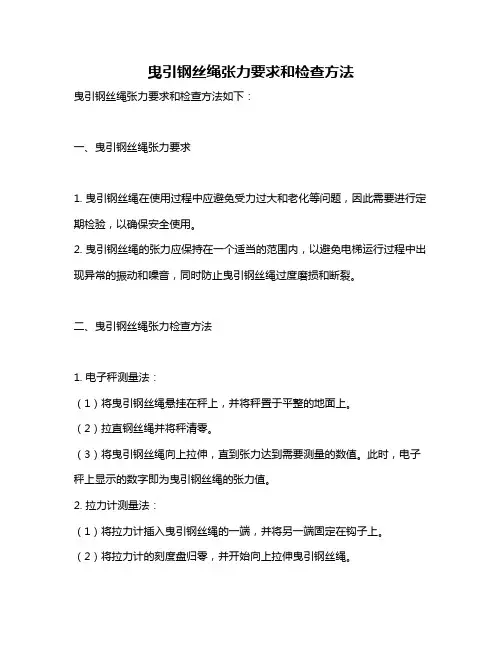

曳引钢丝绳张力要求和检查方法曳引钢丝绳张力要求和检查方法如下：一、曳引钢丝绳张力要求1. 曳引钢丝绳在使用过程中应避免受力过大和老化等问题，因此需要进行定期检验，以确保安全使用。

2. 曳引钢丝绳的张力应保持在一个适当的范围内，以避免电梯运行过程中出现异常的振动和噪音，同时防止曳引钢丝绳过度磨损和断裂。

二、曳引钢丝绳张力检查方法1. 电子秤测量法：（1）将曳引钢丝绳悬挂在秤上，并将秤置于平整的地面上。

（2）拉直钢丝绳并将秤清零。

（3）将曳引钢丝绳向上拉伸，直到张力达到需要测量的数值。

此时，电子秤上显示的数字即为曳引钢丝绳的张力值。

2. 拉力计测量法：（1）将拉力计插入曳引钢丝绳的一端，并将另一端固定在钩子上。

（2）将拉力计的刻度盘归零，并开始向上拉伸曳引钢丝绳。

（3）读取拉力计刻度盘上的数值即可，这就是曳引钢丝绳的张力值。

3. 手动检测方法：（1）将电梯停靠在离地面较高的楼层。

（2）用切尺或钢尺测量曳引钢丝绳的水平长度，并记录下来。

（3）让电梯往下运行，同时记录曳引钢丝绳的下垂量。

（4）根据测量结果计算曳引钢丝绳的张力。

张力的计算公式为：T=mg+ma，其中T表示张力，m表示质量，g表示重力加速度，a表示加速度。

（5）如果计算结果与标准值不一致，则需要进行进一步的检查和调整。

需要注意的是，手动检测需要专业人员的操作，且需要在人员安全的情况下进行。

总的来说，曳引钢丝绳的张力需要定期进行检查和调整，以确保电梯的正常运行和安全使用。

以上是几种常见的检查方法，实际操作中可根据具体情况选择最适合的方法。

基于应变片测试的电梯钢丝绳张力测量方法【摘要】目前在对电梯的检测过程中，是通过用拉力计横向拉开钢丝绳的方式来得到其曳引力的偏差。

这种方法精度低，而且人为操作因素大。

在此引进一种新的测量方法，该方法利用应变片随自身伸长而增大电阻值的原理来求得钢丝绳所受张力的变化量，再利用电梯自身曳引的特性导出对钢丝绳所受张力求解的公式。

进而得到钢丝绳张力的大小以及每根钢丝绳所受力的偏差。

【关键词】电梯;应变片;电阻;张力;曳引力Measuring method about the wireropes’tension of the lift based on the test of the fiol gaugeLU Bin（Guangzhou Academy of Special Equipment Inspection & Testing ＧｕａｎｇｄｏｎｇＧｕａｎｇｚｈｏｕ５１０７００）【Abstract】At present, It uses tensometer to pull the wireropes to get the deviation of the drag force in the detection of the lift. This method has low precision, and also has high artifical operation factors. A new measuring method is imported here. This method uses the fiol gauge’s principle of its resistance’s magnifying along with the elongation itself to get the variation of the wirerope’s tensile. Then uses the life’s draging character to get the formula for solve the wirerope’s tension. And the wirerope’s tension and the deviations of each wirerope’s tension are obtained.【Key words】Lift;Fiol gauge;Electric resistance;Tension;Draging tension0.引言随着我国电梯生产和使用数量日益增加，对保证电梯产品质量和使用安全的技术监督工作要求也不断提高。

钢丝绳拉力计算方法和公式
一、近似破断拉力S破断=500d2
钢丝绳的近似极限工作拉力S极限= S破断/k=500d2/k （N）d2——钢丝绳直径（㎜）
K——安全系数根据用途不同安全系数大小也不同，作揽风绳用时一般为3.5，起重用时一般为4.5，机动起重时一般为5～6，绑扎吊索用一般为6.
例题计算：抗拉强度为1400N/㎜2的钢丝绳，直径为6.2㎜，绑扎吊索用。

S极限= S破断/k=500d2/k=500×6.22/6=3.2 KN
二、钢丝绳的破断拉力S P=Φ.s0
S P——钢丝绳的破断拉力（N）
s0——钢丝绳的钢丝破断拉力总和（N）
Φ——折减系数 6×19绳 =0.85
6×37绳 =0.82
6×61绳 =0.80
许用拉力〖S〗=S P/n n——安全系数
此种方法关键的问题是要知道组成钢丝绳的每根钢丝的直径，然后根据抗拉强度乘以总面积，求出钢丝绳破断拉力总和。
