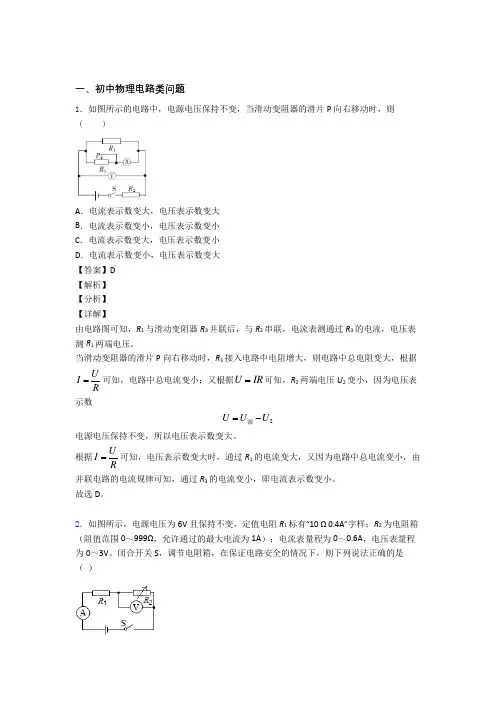

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。
当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。
根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。
故选D 。
2．如图所示，电源电压为6V 且保持不变，定值电阻R 1标有“10 Ω 0.4A”字样；R 2为电阻箱（阻值范围0～999Ω，允许通过的最大电流为1A ）；电流表量程为0～0.6A ，电压表量程为0～3V 。
闭合开关S ，调节电阻箱，在保证电路安全的情况下，则下列说法正确的是（ ）A ．电路中电流的最大值可达到0.6AB ．电压表的示数不能小于2VC ．可以将电阻箱的阻值调到4ΩD ．可以将电阻箱的阻值调到10Ω【答案】BD【解析】【分析】【详解】A ．由图可知定值电阻1R 与电阻箱2R 串联，电流表测电路中的电流，电压表与电阻箱2R 并联，测电阻箱2R 两端的电压，由题意知允许通过1R 最大电流是0.4A ，允许通过电阻箱2R 的最大电流为1A ，电流表量程为0~0.6A ，根据串联电路中电流处处相等，可得电路中电流最大为0.4A ，故A 错误；B ．当电阻箱阻值最小，电路总电阻最小，电路中电流最大为0.4A 时，定值电阻1R 两端电压最大为1U 大=1I R ⨯大=0.4A 10Ω⨯=4V电源电压6V ，根据串联电路中各用电器两端电压之和等于电源电压可得，电阻箱2R 两端电压最小为2U =小6V -4V=2V即电压表的示数不能小于2V ，故B 正确；C D ．电阻箱2R 两端电压最小为2V ，电路中电流最大为0.4A ，由I =U R可得电阻箱2R 的最小阻值 2R 小=2U I 小大=2V 0.4A=5Ω 电压表量程0~3V ，则电阻箱2R 两端电压最大为3V ，此时电路中电流最小为I 小=11U R 小=6V 3V 10Ω-=0.3A 电阻箱2R 的最大阻值2R 大=2U I 大小=3V 0.3A=10Ω 即电阻箱2R 的阻值范围是5Ω~10Ω，所以不可以将电阻箱的阻值调到4Ω，可以将电阻箱的阻值调到10Ω，故C 错误，D 正确。
初中物理力电综合压轴题解题技巧和方法初中物理力电综合压轴题的解题技巧和方法可以从以下几个方面入手：
1.审题与建模：解题的第一步是审题，需要仔细阅读题目，明确题目所给的
条件和问题。
同时，要建立清晰的物理模型，可以根据题目描述将物理模型画出来，帮助理解题意。
2.受力分析：对于力学问题，首先要对物体进行受力分析，明确物体受到的
力以及力的方向。
在分析时，要注意考虑物体的平衡状态以及运动状态。
3.电路分析：对于电学问题，要明确电路的连接方式以及电流、电压的大小
和方向。
可以使用欧姆定律等基本电学知识来分析电路。
4.运动分析：对于运动学问题，要明确物体的运动状态和运动过程。
可以通
过画运动轨迹图或速度时间图来帮助理解。
5.能量分析：对于能量学问题，要明确物体在运动过程中能量的转化情况。
可以通过画能量转化图来帮助理解。
6.解题思路：在解题时，可以采用逆向思维、数形结合、等效替代等解题方
法，找到解题的突破口。
同时，要注意解题的步骤和格式，保持卷面的整洁。
7.练习与反思：最后，要通过大量的练习来提高解题能力。
在练习过程中，
要注重反思和总结，找到自己的不足之处，不断完善自己的解题技巧和方法。
总之，解答初中物理力电综合压轴题需要灵活运用所学知识，建立清晰的物理模型，进行受力分析、电路分析、运动分析和能量分析等。
同时，要注重审题和练习，不断提高自己的解题能力。

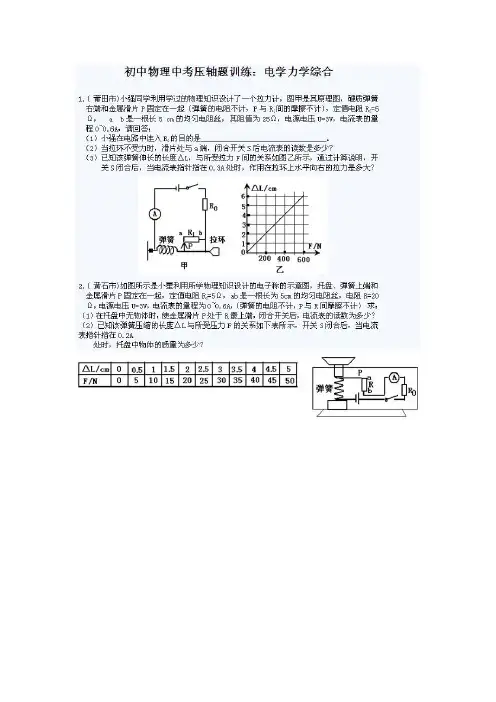

初中物理中考压轴题训练：电学力学综合10.( 莆田市)小强同学利用学过的物理知识设计了一个拉力计，图甲是其原理图，硬质弹簧右端和金属滑片P固定在一起（弹簧的电阻不计，P与R1间的摩擦不计），定值电阻R0=5Ω， a b是一根长5 cm的均匀电阻丝，其阻值为25Ω，电源电压U=3V，电流表的量程0~0.6A，请回答：（1）小强在电路中连入R0的目的是。
（2）当拉环不受力时，滑片处与a端，闭合开关S后电流表的读数是多少？（3）已知该弹簧伸长的长度△L，与所受拉力F间的关系如图乙所示，通过计算说明，开关S闭合后，当电流表指针指在0.3A处时，作用在拉环上水平向右的拉力是多大？11.( 黄石市)如图所示是小星利用所学物理知识设计的电子称的示意图，托盘、弹簧上端和金属滑片P固定在一起，定值电阻R0=5Ω，ab是一根长为5cm的均匀电阻丝，电阻R=20Ω，电源电压U=3V，电流表的量程为0~0.6A，（弹簧的电阻不计，P与R间摩擦不计）求：（1）在托盘中无物体时，使金属滑片P处于R最上端，闭合开关后，电流表的读数为多少？（2）已知该弹簧压缩的长度△L与所受压力F的关系如下表所示，开关S闭合后，当电流表指针指在0.2A处时，托盘中物体的质量为多少？12.( 梅州市)如图所示，是某研究学习小组自制的电子称原理图，它利用电压表是示数来指示物体的质量，托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，OA间有可收缩的导线，当盘中没有放物体时，电压表的示数为0。
已知电阻R0=5Ω，滑动变阻器最大阻值为15Ω，电源电压的U=3V，电压表的量程为0~3V，现将1kg的物体放在托盘中，滑片刚好距R上端1/3处（不计摩擦，弹簧始终在弹性限度内），请计算回答：（1）将1 kg的物体放在托盘中时，电压表的示数是多少？（2）该电子称能测量的最大质量是多少？此质量数应标在电压表多少伏的位置上？13.( 丽水市)小雯设计了一个测量物体重力的托盘称，如图是原理示意图，其中的托盘用来放置被测物体的，OBA是可以绕0点转动的杠杆，R1是压力传感器，（其电阻值会随所受压力大小变化而变化，变化关系如下表），R0为定值电阻，为显示重力大小的仪表（实质上是一个量程为0~3V的电压表），已知OA∶OB=2∶1，R0=100Ω，电源电压恒为3V（忽略托盘、杠杆及压杆的重力）（1）拖盘上没有物体时，压力传感器R1的电阻值（2）当托盘上放被测物体时，电压表的示数如图所示，则此时压力传感器R1上的电压是多少？（3）第（2）题中被测物体的重力是多少？14( 南京)某研究性学习小组设计了一种测定风力的装置，其原理如图所示，迎风板与一轻质弹簧一端相连，穿在光滑的金属杆上，弹簧由绝缘材料制成，均匀金属杆的阻值随长度均匀变化，工作时迎风板总是正对风吹来的方向。
一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S，当滑片置于变阻器的B端时，电压表的示数为6V，R1的功率为3.6W；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列判断正确的是A．电源电压为10VB．R1的阻值为20ΩC．滑动变阻器R2的最大阻值为20ΩD．滑片P在中点时，R1的电功率为6.4W【答案】D【解析】【分析】本题考查动态电路，主要应用串联电路的特点、欧姆定律、电功率来解答【详解】A．由电路图可得，两个电阻串联，电压表测变阻器的电压，当滑片P置于B端时，R2的阻值最大。
此时电阻R2的电压U2=6V，R1的电功率P1=3.6W。
假设此时R1两端的电压是U1，则有：1212U UIR R==即得①式1126VUR R=当P置于变阻器中点时，变阻器的电阻变为212R。
即变阻器的电阻变小，根据串联电路的电阻特点得，电路总电阻变小，而电源电压不变，再由欧姆定律UIR=总总得，电路电流变大。
而电阻R1的阻值不变，那么它的电压变大，变阻器两端的电压会变小，所以电压表示数变化了2V，即是变阻器此时的电压U2´= U2－2V=6V－2V=4V电阻R1的电压U1´= U1+2V则有：121´´´2´U U I R R ==即得②式1122V 4V12U R R +=联合①②式得R 1=R 2而U 2=6V ，根据串联电路的特点：串联电路中，两个电阻的阻值相等，那么两个电阻两端的电压也相等，可得，U 1=U 2=6V所以电源电压U =U 1+U 2=6V+6V=12V故A 不正确BC ．滑片P 置于变阻器的B 点时，电阻R 1的功率P 1=3.6W ，则()221116V 10Ω3.6W U R P === 变阻器的最大阻值R 2=R 1=10Ω，故BC 都不正确 D ．当滑片P 置于变阻器中点时，变阻器的电阻22´15Ω2R R == 此时电路的总电阻1´210Ω5Ω15ΩR R R =+=+=总电流´12V 0.8A 15ΩU I R ===总 那么R 1的电功率11´22´(0.8A)10Ω 6.4W P I R ==⨯=故D 正确2．如图所示是一个利用电磁继电器的温度自动控制装置。
