托辊轴承压装力矩托辊轴承是物流输送系统中不可或缺的组成部分,其负责支撑输送带和物品的重量,承受着巨大的压力和摩擦力。
而托辊轴承的压装力矩则是保证其正常运转的重要因素之一。
一、托辊轴承的压装托辊轴承的压装是指将轴承安装到托辊上的过程。
在压装过程中,需要施加一定的力矩,使轴承与托辊之间形成紧密的接触,以确保轴承能够承受输送带和物品的重量,并保证其正常运转。
二、压装力矩的计算压装力矩的计算需要考虑多个因素,包括轴承的尺寸、材质、精度等。
一般来说,压装力矩的计算公式为:M=K×D×d其中,M为压装力矩,K为系数,D为轴承外径,d为轴承内径。
不同类型的轴承,其系数K也不同。
例如,对于深沟球轴承,K的取值范围为0.005~0.01;对于圆锥滚子轴承,K的取值范围为0.02~0.05。
三、压装力矩的影响因素除了轴承的尺寸和类型外,压装力矩还受到其他因素的影响,包括轴承的材质、精度、表面质量等。
例如,轴承的材质越硬,需要的压装力矩就越大;轴承的精度越高,需要的压装力矩就越小。
此外,压装力矩还受到安装工具的影响。
使用不合适的安装工具,可能会导致压装力矩不足或过大,从而影响轴承的正常运转。
四、压装力矩的重要性正确的压装力矩对于轴承的正常运转至关重要。
如果压装力矩不足,轴承与托辊之间的接触不紧密,轴承容易松动或磨损,从而影响输送带的正常运转;如果压装力矩过大,轴承容易变形或损坏,从而缩短轴承的使用寿命。
因此,在安装托辊轴承时,必须严格按照压装力矩的要求进行操作,以确保轴承能够正常运转,从而保证物流输送系统的稳定运行。
总之,托辊轴承的压装力矩是保证其正常运转的重要因素之一。
正确的压装力矩能够保证轴承与托辊之间的紧密接触,从而确保轴承能够承受输送带和物品的重量,并保证物流输送系统的稳定运行。
轴承数控压装机安全操作及保养规程前言轴承数控压装机是一种高精度机器,广泛应用于各种轴承的装配工作中。
为了确保机器的正常运转和操作人员的安全,本文将介绍轴承数控压装机的安全操作和保养规程。
安全操作规程1. 机器使用前的准备在使用轴承数控压装机之前,需进行以下准备工作:•检查电源线是否正常连接;•在机器周围清理地面,确保安全距离;•清空工作台面,将工件稳固放置,预计好工作时生产的数量。
2. 操作过程中的安全注意事项在操作轴承数控压装机时,必须要注意:•操作人员应该坚守安全带,以防止操作人员从框架折叠的机器中滑落;•操作人员应该配备适当的安全鞋和手套;•使用轴承数控压装机时,操作人员应该保持视线的专注程度,禁止进行搓手和耳朵等动作以避免在操作时发生任何危险;•近机操作的工作端点和操作人员必须有相应的保护及隔离措施。
3. 关闭机器在关闭轴承数控压装机时,应注意以下几点:•确保所有设备处于安全状态(如机器没有留下操作人员);•关闭电源并断开电源线。
保养规程1. 日常保养轴承数控压装机是一种高精度机器,需要定期保养,以确保其完好无损地运行。
以下是日常常见的保养方法:•定期清洗和润滑轴承数控压装机;•定期检查所有机器部件并更换需要更换的损坏部件;•保持轴承数控压装机每天至少5分钟的低速运行状态。
2. 维修保养在轴承数控压装机需要维修保养时,应注意以下几点:•需要进行维修保养时,应先关闭电源并断开电源线;•轴承数控压装机的维修操作应由经过专业培训的技术人员来进行;•在任何维修保养期间,都不应对任何机器部件进行更換或更改。
结语通过本文介绍,我们了解了轴承数控压装机的安全操作规程和保养规程。
我们希望操作人员能够按照规定正确操作轴承数控压装机,确保机器的正常运行和使用者的安全。

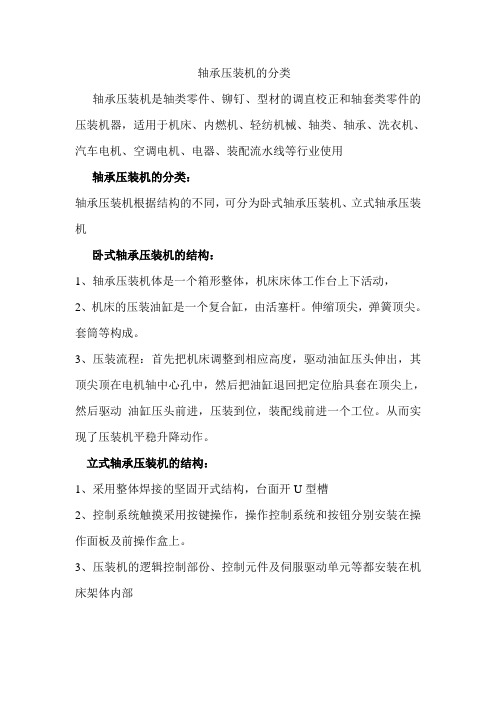

轴承压装机的分类
轴承压装机是轴类零件、铆钉、型材的调直校正和轴套类零件的压装机器,适用于机床、内燃机、轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器、装配流水线等行业使用
轴承压装机的分类:
轴承压装机根据结构的不同,可分为卧式轴承压装机、立式轴承压装机
卧式轴承压装机的结构:
1、轴承压装机体是一个箱形整体,机床床体工作台上下活动,
2、机床的压装油缸是一个复合缸,由活塞杆。
伸缩顶尖,弹簧顶尖。
套筒等构成。
3、压装流程:首先把机床调整到相应高度,驱动油缸压头伸出,其顶尖顶在电机轴中心孔中,然后把油缸退回把定位胎具套在顶尖上,然后驱动油缸压头前进,压装到位,装配线前进一个工位。
从而实现了压装机平稳升降动作。
立式轴承压装机的结构:
1、采用整体焊接的坚固开式结构,台面开U型槽
2、控制系统触摸采用按键操作,操作控制系统和按钮分别安装在操作面板及前操作盒上。
3、压装机的逻辑控制部份、控制元件及伺服驱动单元等都安装在机床架体内部
本文有枣庄力邦机械有限公司整理发布。
托辊压装机操作规程
1、机床应该由专人操作,操作者应熟悉机床各个部分的工作原理和维护保养方法。
2、不论在什么情况下都严禁将手伸入压装头和工件之间。
3、开始工作前应根据工件要求,调整好两压头的距离和托架的高低。
4、接通电源后,首先开始油泵进行循环,调整油泵压力,使其满足压装工件的要求。
5、压装轴承时必须使用点动压装,压装弹簧卡圈内外密封时可使用自动压装。
6、不允许将压装工作的零部件放在压装机的导轨上,以防损伤导轨。
1。
轴承压装机操作规程
轴承压装机操作规程
一、技术性能和参数
1、电压:380V
2、频率:50Hz
3、重量:8500Kg
4、最大压力:500KN
5、压装缸行程:400mm
二、操作步骤
1、打开轴承压装机电源。
2、打开轴承压装机油泵电源。
3、打开轴承压装机控制电源。
4、调整轴承压装机控制数据。
5、空行程往复数次,以检验液压系统工作是否正常。
6、轮对、轴承放置稳定,操作压装。
7、作业完毕,切断电源,并清扫擦拭,工作面保持整洁。
三、紧急情况处理的要求和规定
1、整个压装过程中,操作者要经常观察压力表和轴承压装情况,遇有异常立即停机。
2、手动操作要注意各动作,压装压力指示超过时马上停机。
四、注意事项
1、开机前应检查紧固螺栓是否松动,压装缸支撑缸是否处于初始位置。
2、使用者不许随意改动液压站溢流阀开度。
托辊轴承座的压装工艺
摘要:本文针对托辊轴承座的压装工艺,综合运用机构学、断面分析以及有限元分析的理论,提出了一种新的压装工艺,主要用于解决传统压装工艺带来的负载、应力分布以及振动等问题。
首先,介绍了托辊轴承座的结构与功能,并结合实际应用情况,分析了传统压装工艺存在的抗压能力低、应力分布不均、振动加速度增大等问题。
其次,介绍了新型压装工艺的主要原理、主要技术参数以及具体方案,并对比分析了传统工艺与新工艺的性能差异,最后,利用有限元分析得出了新工艺的应力分布曲线,同时也扩充了有关技术知识,可为行业的后期应用和研究提供参考。
- 1 -。
托辊加工生产线方案说明书唐山开元自动焊接装备有限公司2010-8-22一、用途:此生产线用于完成钢管(φ89、108、133、159、194、219mm)直径托辊的自动定长切断、托辊内部车孔,用于上述直径托辊的轴承204、205、305、206、306、307、308轴承座的压装、轴承座双头焊接及内密封、轴承、外密封的压装及托滚轴加工的切断、铣端面钻中心孔、铣槽扁、车卡圈槽。
二、主线工艺流程:钢管切断—双头车孔(孔内清扫)—压装轴承座—焊接—人工清扫穿托辊轴—压装轴承—(上挡圈压装迷宫式密封圈—压装挡盖—压装密封挡盖)—人工上挡圈——生产线结束注:字体加粗部分不在此装置范围内 三、每套设备组成: 1.主线序号 工位名称 型号规格数量生产厂家 备注 上料架1唐山开元伺服电机送料架 1 唐山开元主机 1 唐山开元 交流变频电机主轴、伺服电机进刀 出料架 1 唐山开元 气动 成品存料架 1 唐山开元 控制系统 1 唐山开元 三菱plc1钢管定长切割下料系统液压系统 1 唐山开元 主机 1 唐山开元 控制系统 1 唐山开元三菱plc液压系统 1 唐山开元 车管机自动对中上料机构1 唐山开元前备送料装置 1 唐山开元 切屑清扫装置 2 唐山开元 车孔后立即进行清扫2钢管双头自动车孔专机上下料接料架 2 唐山开元主机 1 唐山开元控制系统 1 唐山开元 三菱plc液压系统 10t 1 唐山开元 前备送料装置 1 唐山开元 3托辊轴承座自动压装机轴承座自动上下料装置2 唐山开元交流伺服电机 主机 1 唐山开元 直线导轨 控制系统 1 唐山开元 三菱plc焊接电源500KR 高速焊 2 唐山松下 冷却水箱YX-09KG C1HGF2唐山松下气路系统 1 亚德客 前备送料装置 1 唐山开元 上下料接料架 2 唐山开元4托辊双头自动焊接机主机 1 唐山开元控制系统 1 唐山开元 三菱plc液压系统 1 唐山开元 前备送料装置 1 唐山开元 5托辊密封圈压装机上下料接料架 2 唐山开元主机 1 唐山开元 控制系统 1 唐山开元 三菱plc液压系统 1 唐山开元 6托辊轴承及密封 挡盖压装机前备送料装置 1 唐山开元上下料接料架 2唐山开元7性能检测机托辊三项性能数控检测机1唐山开元2.托辊轴加工物流线序号工位名称型号规格数量生产厂家备注1 托辊轴定长切割上料托辊轴定长切割上料架1唐山开元带锯机用户自备2 托辊轴铣端面钻中心孔机床托辊轴铣端面钻中心孔机床QXZ-4.5×2701 唐山开元人工上下件3 托辊轴槽扁双端铣床托辊轴槽扁双端铣床XZ36-6×2701 唐山开元人工上下件4 车卡圈槽机床双端车卡圈槽机床 1唐山开元人工上下件5 托滚轴动力传送线 1唐山开元6 托辊轴存料架 1唐山开元四.设备参数:每套设备占地面积:41m*11m钢管定长切割下料系统:液压系统额定压力:(带冷却装置) 7Mpa适用管子直径(外径)范围:φ89、φ108、φ133、φ159、φ194、219mm适用管子壁厚范围:3~12mm适用管子原料最大长度: 9000mm主机中心高: 1000主轴(刀盘)转速: 50~250r/min(无级可调)进刀速度:0~60mm/min(无级可调)快进、快退刀速度:0~1500mm/min(无级可调)主电机功率: 15KW同时参与切削的刀具数量:2把切断长度范围:180mm – 2600mm输出端挟臂:有效挟持以上切断长度范围内的管件设备加工精度:切断管子长度≤800 mm时切断长度误差:≤0.2mm切断管子长度大于800 mm时切断长度误差达到IT9级精度切断两端面平行度公差9级切断、倒角表面粗糙度 6.3—12.5送料输送辊道(近主机端)托辊间距: 200mm(1000mm范围内)送料输送辊道(其余部分)托辊间距: 1000mm输出分料架长度: 2090mm钢管双头自动车孔专机机床安装平面至主轴中心高920mm加工钢管外径φ89、φ108、φ133、φ159、φ194、φ219mm 加工钢管长度 300-2600mm加工两端止口深度0-70mm滑座移动速度2m/min主轴转速250,500r/min进给速度- 液压无级调速切削深度0-3mm刀架径向进给刻度值每格 0.05mm刀架径向让刀重复定位精度 0.05mm主传动电机 15KW 1450r/min工件卡紧电机 4KW 1450r/min液压系统工作压力(带冷却装置) 2.5-4Mpa流量25L/min主机外形尺寸(长×宽×高) (5828×1120×1200mm)加工精度钢管两端止口直径公差-----------------------IT8车削表面粗糙度Ra-------------------------- 3.2两端止口加工端面间距公差-------------------IT9两端止口直径同轴度-------------------------IT8输料架对中装置对中速度4m/min前备送料装置存料φ159直径8根车管机自动对中上料机构的回转、升降及抓取均采用气动,机构的行走采用交流伺服电机齿轮齿条驱动,导轨采用精加工P30钢轨。
托辊组件的安装结构在工业输送领域,托辊组件扮演着至关重要的角色。
它是保证输送带稳定运行、减少摩擦损耗、提高输送效率的关键部件之一。
而托辊组件的安装结构,直接影响着其性能的发挥和整个输送系统的可靠性。
托辊组件通常由托辊、轴承、密封件、轴等部件组成。
不同类型的托辊组件,其安装结构也有所差异,这取决于具体的使用场景和输送要求。
先来说说常见的槽型托辊组件的安装结构。
槽型托辊一般用于承载输送带的物料,其安装结构需要保证托辊能够稳定地支撑输送带,并且在运行过程中能够灵活转动。
在安装时,首先要确保安装支架的牢固和平整。
支架通常通过螺栓固定在输送机架上,其位置和间距需要根据输送带的宽度和承载能力进行精确计算和布置。
将托辊的轴插入支架上的安装孔中,然后在轴的两端安装轴承。
轴承的选择非常重要,它直接影响托辊的旋转灵活性和使用寿命。
优质的轴承能够减少摩擦和磨损,提高托辊的工作效率。
在安装轴承时,要注意清洁和润滑,确保轴承能够正常运转。
接下来是密封件的安装。
密封件的作用是防止灰尘、水分和杂质进入轴承内部,保护轴承的正常工作。
密封件的安装要紧密贴合,不能有缝隙,否则会影响密封效果。
另外,平行托辊组件的安装结构也有其特点。
平行托辊主要用于支撑输送带的空载部分,其安装相对简单,但同样需要注意安装的精度和稳定性。
在安装平行托辊组件时,同样要先将支架固定在输送机架上。
然后将托辊的轴插入支架的安装孔,并安装好轴承和密封件。
与槽型托辊不同的是,平行托辊的安装间距相对较大,因为其承载的压力较小。
除了上述两种常见的托辊组件,还有调心托辊组件和缓冲托辊组件等。
调心托辊组件的安装结构较为复杂,它需要能够根据输送带的跑偏情况自动调整托辊的角度,以保证输送带的正常运行。
缓冲托辊组件则需要具备良好的缓冲性能,以减少物料下落时对输送带和托辊的冲击。
在托辊组件的安装过程中,还需要注意一些细节问题。
比如,安装时要使用合适的工具,避免对托辊和其他部件造成损伤。
轴承压装机安全操作及保养规程一、安全操作为确保轴承压装机的安全运行,在使用时应注意以下事项:1. 熟悉操作规程在进行轴承压装操作之前,必须熟悉操作规程和流程,确保操作的正确性和安全性。
2. 确保工作区域安全轴承压装机应放置在平稳的场地上,并保证周围没有杂物和障碍物,以确保操作场地的安全。
3. 检查设备状态在启动轴承压装机之前,必须检查设备的各项状态是否正常。
检查包括轴承压装机的电源、油液、气源等。
4. 穿戴合适的安全防护装备在操作轴承压装机的过程中,必须穿戴符合安全标准的安全防护装备,包括防护眼镜、手套、手套、安全帽等。
5. 严格按照流程操作在轴承压装操作中,必须严格按照流程操作,遵循步骤,确保在操作过程中不产生任何不必要的事故。
6. 操作时要注意,尤其是加压时在操作过程中,一定要注意观察设备的压力和表面的温度,如果出现异常,应及时停止操作并进行检查维修。
在加压时,要尤其注意,不能过度加压,以免发生安全事故。
7. 关闭设备在操作完成后,应按照规程正确关闭轴承压装机,确保设备的安全状态。
此外,机器应定期进行维护保养,保持设备的正常状态,以确保设备的安全性。
二、保养规程为了确保轴承压装机的长期正常运行,应进行定期保养维护:1. 保持清洁轴承压装机应保持清洁。
不能让机器表面积混杂尘土,防止积尘影响机器使用寿命。
2. 定期检查维护每周或每月应进行一次机器的维护检查。
要检查设备的电线、水管、气管是否连接牢固,各个阀门是否开启关闭正常等。
3. 添加润滑油按要求适量添加润滑油,特别是在使用一段时间后,应适量添加润滑油以保证设备的正常运转。
4. 避免反复过载使用轴承压装机不宜长时间重复使用,特别是在过载状态下使用切勿超过机器的使用负荷,以免造成安全事故。
5. 学习问题处理如果设备出现问题应及时处理,同时要学会基本的故障排除方法和维修技巧,避免设备出现长时间停机不治疗的情况。
6. 定期检测每年应有机检测合格机构检测,以确保设备的安全性。
托辊轴承压装机
输送机托辊轴承压装机是用于给输送机托辊压装轴承,采用液压系统压装输送机托辊,适用于输送机托辊,立辊,小型滚筒,地辊的组装。
工作时人工上料,双头自动压装,可对轴承座,轴承密封一次性和多次压装,适用于大批量托辊的组装生产。
技术参数:
托辊直径60-250mm
托辊长度120-2000mm
液压系统压力1.5-6mpa
电机三相380v 3kw
标配轴承型号:204 、205 、206
