余热锅炉培训讲义讲课讲稿

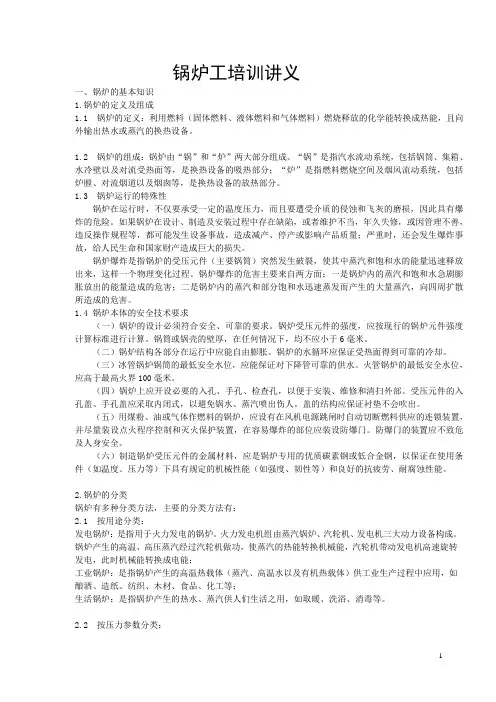

锅炉工培训讲义一、锅炉的基本知识1.锅炉的定义及组成1.1 锅炉的定义：利用燃料（固体燃料、液体燃料和气体燃料）燃烧释放的化学能转换成热能，且向外输出热水或蒸汽的换热设备。

1.2 锅炉的组成：锅炉由“锅”和“炉”两大部分组成。

“锅”是指汽水流动系统，包括锅筒、集箱、水冷壁以及对流受热面等，是换热设备的吸热部分；“炉”是指燃料燃烧空间及烟风流动系统，包括炉膛、对流烟道以及烟囱等，是换热设备的放热部分。

1.3 锅炉运行的特殊性锅炉在运行时，不仅要承受一定的温度压力，而且要遭受介质的侵蚀和飞灰的磨损，因此具有爆炸的危险。

如果锅炉在设计、制造及安装过程中存在缺陷，或者维护不当，年久失修，或因管理不善，违反操作规程等，都可能发生设备事故，造成减产、停产或影响产品质量；严重时，还会发生爆炸事故，给人民生命和国家财产造成巨大的损失。

锅炉爆炸是指锅炉的受压元件（主要锅筒）突然发生破裂，使其中蒸汽和饱和水的能量迅速释放出来，这样一个物理变化过程。

锅炉爆炸的危害主要来自两方面：一是锅炉内的蒸汽和饱和水急剧膨胀放出的能量造成的危害；二是锅炉内的蒸汽和部分饱和水迅速蒸发而产生的大量蒸汽，向四周扩散所造成的危害。

1.4 锅炉本体的安全技术要求（一）锅炉的设计必须符合安全、可靠的要求。

锅炉受压元件的强度，应按现行的锅炉元件强度计算标准进行计算。

锅筒或锅壳的壁厚，在任何情况下，均不应小于6毫米。

（二）锅炉结构各部分在运行中应能自由膨胀。

锅炉的水循环应保证受热面得到可靠的冷却。

（三）冰管锅炉锅筒的最低安全水位，应能保证对下降管可靠的供水。

火管锅炉的最低安全水位，应高于最高火界100毫米。

（四）锅炉上应开设必要的入孔、手孔、检查孔，以便于安装、维修和清扫外部。

受压元件的入孔盖、手孔盖应采取内闭式，以避免锅水、蒸汽喷出伤人。

盖的结构应保证衬垫不会吹出。

（五）用煤粉、油或气体作燃料的锅炉，应设有在风机电源跳闸时自动切断燃料供应的连锁装置，并尽量装设点火程序控制和灭火保护装置，在容易爆炸的部位应装设防爆门。

余热锅炉技术讲座第一部分: 余热锅炉的基础知识余热锅炉－H R S G余热锅炉___HRSG余热锅炉;也叫余热回收蒸汽发生器主要应用于化工,电力,船舶,石油平台等等领域;顾名思义利用余热产生蒸汽的”锅炉”;余热锅炉没有常规燃煤锅炉的燃烧室和燃料系统,也没有给风,排烟风机系统;只有排列密集的翅片管和集汽(水)联箱;以及汽包,管道，阀门等;HRSG 的组成余热锅炉主要由省煤器,蒸发器,过热器等等组成;烟气流经过热器烟气流经过热器，，蒸发器蒸发器，，省煤器省煤器，，烟气温度从540度降低到150～180度排出锅炉度排出锅炉；；放出的热量主要加热给水使之成为蒸汽； 省煤器:使给水温度升高到接近饱和温度; 蒸发器:给水变成饱和蒸汽;进口饱和水—饱和水汽混合物；过热器:饱和蒸汽加热成为过热蒸汽;换热器的排列具体如右图：除氧蒸发器管箱低压蒸发器管箱高压省煤器（2）管箱高压省煤器高压省煤器（（1）管箱及低压过热器管箱高压蒸发器管箱高压过热器管箱高压省煤器（3）及低压省煤器管箱凝结水加热器管箱余热锅炉的分类—烟气侧常规燃气-蒸汽联合循环余热锅炉可以分为:非补燃余热锅炉;利用燃机排气热量加热蒸汽机给给水使之产生高温高压的蒸汽;推动蒸气机做功补燃余热锅炉;在余热锅炉中补充燃料,增大锅炉蒸发量;提高主汽参数;增压型余热锅炉;燃机压气机排气和燃料首先在增压锅炉内部燃烧,产生的高压燃气再进入燃机透平做功;同时产生蒸汽做为蒸汽机的动力来源;余热利用型排气补燃型联合循环－烟道补燃型补燃燃料的能量仅在蒸汽部分的循环中被利用，未实现能源的梯级利用，致使联合循环的效率一般低于余热锅炉型排气补燃型联合循环－排气助燃型增压型HRSG燃气轮机的燃烧室与锅炉合为一体，形成在压力下燃烧的锅炉余热锅炉的分类——压力等级 按照蒸汽压力等级分类：单压余热锅炉；双压，三压，多压余热锅炉；余热锅炉的分类—受热面布置形式按照受热面布置形式分类：卧式余热锅炉：受热面管道垂直布置，烟气水平流动；立式余热锅炉：受热面管道水平布置，烟气垂直流动；余热锅炉的分类——循环方式 自然循环，强制循环;直流锅炉；复合循环锅炉；联合循环T-S图分析联合循环的实质是把燃气轮机的布莱登循环和蒸汽轮机的朗肯循环叠置在一起，组合成为一个总的循环系统。

余热锅炉运行培训讲义HRSG Operation Training Material目录Contents1锅炉技术规范 (1)1BOILER TECHNICAL SPECIFICATIONS (1)1.1余热锅炉主要设计参数 (1)1.1M AIN D ESIGN P ARAMETERS (1)1.1.1锅炉概述 (1)1.1.1Boiler Overview (1)1.1.2设计参数 (1)1.1.2Design Parameters (1)1.1.3锅炉汽水品质标准 (3)1.1.3Boiler Steam and Water Quality Standard (3)1.1.4锅炉水容积 (5)1.1.4Boiler Water Capacity (5)1.1.5锅炉安全门设计参数 (5)1.1.5Boiler Safety Valve Design Parameters (5)1.2余热锅炉主要承压部件及受热面 (6)1.2M AIN P RESSURE P ARTS AND H EATING S URFACES OF E XHAUST H EAT B OILER (6)1.2.1锅炉结构 (6)1.2.1Structure (6)1.2.2汽包 (7)1.2.2Drum (7)1.2.3受热面 (11)1.2.3Heating Surface (11)1.2.4减温器设备 (13)1.2.4Desuperheating Device (13)1.2.5本体钢架、主烟囱钢架、平台扶梯 (13)1.2.5Boiler Body Steel Frame, Main Chimney Steel Frame and Platform Handrail (13)1.2.6烟道 (14)1.2.6Flue Gas Duct (14)1.2.7保温和外护板 (14)1.2.7Insulation and External Protective Casing (14)1.2.8柔性膨胀节 (15)1.2.8Flexible Expansion Joint (15)1.2.9三通挡板阀 (15)1.2.9Three-way Damper Valve (15)1.2.10定排扩容器 (16)1.2.10Periodical Blowdown Flash Tank (16)1.2.11连排扩容器 (17)1.2.11Continuous Blowdown Flash Tank (17)1.3辅机设备规范 (17)1.3S PECIFICATION OF A UXILIARIES (17)1.3.1高、低压给水泵设备规范 (18)1.3.1Specifications of High and Low Pressure Feed Water Pump (18)1.3.2高、低压循环泵设备规范 (19)1.3.2Specifications of High Pressure and Low Pressure Circulating Pump (19)1.3.3除氧循环泵设备规范 (20)1.3.3Specifications of Deaerating Circulation Pump (20)1.4保护定值 (21)1.4P ROTECTION S ETTINGS (21)1.4.1水位 (21)1.4.1Water Level (21)1.4.2温度 (23)1.4.2Temperature (23)1.4.3压力 (24)1.4.3Pressure (24)1.4.4流量 (25)1.4.4Flow (25)2余热锅炉启动前的检查和试验 (27)2INSPECTION AND TESTING BEFORE HRSG BOILER STARTUP (27)2.1锅炉检查项目及要求 (27)2.1I NSPECTION I TEMS AND R EQUIREMENTS (27)2.1.1锅炉内部检查 (27)2.1.1Furnace Inside Inspection: (27)2.1.2锅炉外观检查 (27)2.1.2Boiler Visual Inspection (27)2.1.3锅炉高压、低压汽包检查 (27)2.1.3HP/LP Steam Drum Inspection (27)2.1.4除氧器系统的检查 (28)2.1.4Inspection of Deaerating System (28)2.1.5锅炉高压、低压给水泵检查 (29)2.1.5Inspection of Boiler HP & LP Feed Water Pumps (29)2.1.6锅炉高、低压循环泵，除氧循环泵的检查 (29)2.1.6Inspection of Boiler HP & LP Circulating Pump and Deaerating Circulating Pump (29)2.1.7锅炉冷却水系统的检查 (29)2.1.7Inspection of Boiler Cooling Water System (29)2.1.8锅炉补充水系统的检查 (30)2.1.8Inspection of Boiler Makeup Water System (30)2.1.9锅炉压缩空气系统的检查 (30)2.1.9Inspection of Boiler Compressed Air System (30)2.1.10锅炉排污系统的检查 (30)2.1.10Inspection of Boiler Blowdown System (31)2.1.11管道的检查 (31)2.1.11Inspection of Pipelines (31)2.1.12阀门的检查 (31)2.1.12Inspection of Valves (31)2.2主要转动设备的试运行 (32)2.2C OMMISSIONING OF THE M AIN R OTARY M ACHINERY (32)2.2.1转动机械试运行前的检查和准备工作 (32)2.2.1Inspections and Preparations before the Rotary Equipment Commissioning (32)2.2.2试运行的步骤及注意事项 (32)2.2.2Commissioning Procedures and Precautions (32)2.2.3转动设备的试运行方式 (33)2.2.3Commissioning Mode of Rotating Equipment (33)2.2.4转动设备的启动 (33)2.2.4Startup of the Rotating Equipment (33)2.2.5转动机械试运行验收项目 (36)2.2.5Commissioning Items of Rotating Equipment (36)2.2.6转机联锁试验 (38)2.2.6Interlock Test of Rotating Equipment (38)2.2.7电动门及其它执行机构的自动模拟试验 (38)2.2.7Auto Simulation Test of Electric Valve and Other Actuators (38)2.3水压试验 (39)2.3H YDRAULIC T EST (39)2.3.1水压试验规定 (39)2.3.1Hydraulic Test Code Requirements (39)2.3.2水压试验范围 (40)2.3.2Scope of Hydraulic Test (40)2.3.3水压试验前的准备工作 (40)2.3.3Preparations before hydraulic test (40)2.3.4工作水压及超水压试验步骤 (41)2.3.4Procedures of Hydraulic Test under Working Pressure and Over Pressure Cases (41)2.3.5水压试验合格标准 (43)2.3.5Hydraulic Test Criterion (43)2.3.6水压试验后锅炉放水 (43)2.3.6Boiler Water Discharging after Hydraulic Test. (43)2.3.7水压试验注意事项 (43)2.3.7Safety Considerations during Hydraulic Test (43)2.4安全阀校验 (44)2.4C ALIBRATION OF S AFETY V ALVE (44)2.4.1安全阀校验的规定 (44)2.4.1Provisions of Safety Valve Calibration (44)2.4.2安全阀校验的条件 (45)2.4.2Safety Valve Calibration Conditions (45)2.4.3安全阀校验前的检查与准备 (45)2.4.3Inspections and Preparations before Safety Valve Calibration (45)2.4.4安全阀校验方法 (45)2.4.4Method of Safety Valve Calibration (45)3机组启动 (47)3UNIT STARTUP (47)3.1锅炉启动前必须具备的条件 (47)3.1T HE R EQUIRED C ONDITIONS BEFORE B OILER S TARTUP (47)3.2锅炉启动前的检查 (48)3.2I NSPECTION BEFORE B OILER S TARTUP (48)3.3锅炉启动 (49)3.3B OILER S TARTUP (50)3.3.1启动规定 (50)3.3.1Startup Codes (50)3.3.2锅炉上水 (50)3.3.2Boiler Water Filling (50)3.3.3锅炉水冲洗（冷态） (52)3.3.3Boiler Water Flushing (During Cold State) (52)3.3.4冷态启动 (52)3.3.4Cold State Startup (53)3.3.5热态启动 (54)3.3.5Hot Startup (54)3.4锅炉启动后的检查 (56)3.4I NSPECTION AFTER B OILER S TARTUP (56)4锅炉正常运行中的调整与维护 (1)4ADJUSTMENT AND MAINTENANCE DURING BOILER NORMAL OPERATION (1)4.1正常运行中的检查 (1)4.1I NSPECTION DURING N ORMAL O PERATION (1)4.2运行中的调整 (2)4.2A DJUSTMENT DURING O PERATION (2)4.2.1运行调整的任务 (2)4.2.1Task of Operation Adjustment (2)4.2.2锅炉运行调整 (2)4.2.2Boiler Operation Adjustment (2)4.2.3锅炉水位计的运行维护 (5)4.2.3Operation Maintenance of Boiler Level Meter (5)4.2.4锅炉排污 (8)4.2.4Boiler Blowdown (8)4.3正常运行中的定期工作 (9)4.3R EGULAR W ORK DURING U NIT N ORMAL O PERATION (9)5UNIT SHUTDOWN (11)5.1机组停运原则 (11)5.1S HUTDOWN P RINCIPLES (11)5.2正常停运操作： (11)5.2N ORMAL S HUTDOWN O PERATION (11)5.2.1停炉前的准备 (11)5.2.1Preparation before Boiler Shutdown (11)5.2.2停炉操作 (12)5.2.2Shutdown 0peration (12)5.2.3停炉后的热备用 (12)5.2.3Hot Standby after Boiler Shutdown (12)5.2.4停炉后的冷却 (13)5.2.4Cooling after Boiler Shutdown (13)6停炉后的保养 (1)6MAINTENANCE AFTER BOILER SHUTDOWN (1)6.1短期保养（15-30天） (1)6.1S HORT-TERM M AINTENANCE (15-30 DA YS) (1)6.1.1余热烘干法 (1)6.1.1Residual Heat Drying Method (1)6.1.2氨液保养法： (1)6.1.2Ammonia Solution Maintenance Method (1)6.2长期保养（30天以上） (2)6.2L ONG-TERM M AINTENANCE (ABOVE 30 DA YS) (2)6.2.1充氮保护法： (2)6.2.1Nitrogen-filling Maintenance Method: (2)6.2.2干燥剂防腐法： (2)6.2.2Drying Agent Corrosion Protection Method: (2)7余热锅炉事故及故障处理 (1)7RESIDUAL HEAT BOILER FAULTS AND TROUBLESHOOTING (1)7.1事故处理原则 (1)7.1T ROUBLESHOOTING P RINCIPLES (1)7.2紧急停炉的条件 (2)7.2E MERGENCY S HUTDOWN R EQUIREMENTS (2)7.2.1紧急停炉的条件: (2)7.2.1Emergency Shutdown Requirements (2)7.2.2Emergency Shutdown Operation: (3)7.3故障停炉的条件 (3)7.3B OILER S HUTDOWN R EQUIREMENTS (3)7.4事故处理 (4)7.4T ROUBLESHOOTING (4)7.4.1锅炉满水 (4)7.4.1Boiler Full Water (4)7.4.2锅炉缺水 (5)7.4.2BOILER WATER SHORTAGE (5)7.4.3汽水共腾 (6)7.4.3FOAMING (6)7.4.4水冲击故障 (7)7.4.4Water Hammer Faults (7)7.4.5汽包水位计故障 (9)7.4.5Steam Drum Water Level Gauge Faults (9)7.4.6省煤器管、蒸发器管爆破 (11)7.4.6Economizer and Vaporizer Piping Rupture (11)7.4.7过热器管爆破 (12)7.4.7Superheater Rupture (12)7.4.8蒸汽及给水管道损坏 (13)7.4.8Steam and Feedwater Piping Damage (13)7.4.9安全门故障 (14)7.4.9Safety Valve Faults (14)8辅助系统事故处理 (1)8AUXILIARY SYSTEM TROUBLESHOOTING (1)8.1一般处理原则 (1)8.1G ENERAL T REATMENT P RINCIPLES (1)8.2紧急停止转机运行的条件 (1)8.2R OTARY E QUIPMENT E MERGENCY S HUTDOWN R EQUIREMENTS (2)8.3给水泵故障 (2)8.3F EEDWATER P UMP F AULTS (2)8.4循环泵故障 (6)8.4C IRCULATING W ATER P UMP F AULTS (6)8.5仪用空气系统故障 (9)8.5F AILURES OF I NSTRUMENT A IR S YSTEM (9)8.5.1空压机故障、原因及解决方法 (9)8.5.1Malfunctions, Causes and Corrections of Air Compressor (9)8.5.2组合式干燥机故障、及处理方法 (10)8.5.2Failures and trouble shooting methods of combined dryer (10)1 锅炉技术规范1 Boiler Technical Specifications1.1 余热锅炉主要设计参数1.1 Main Design Parameters1.1.1 锅炉概述1.1.1 Boiler Overview型号：NG-S109E-R1Model: NG-S109E-R1形式：无补燃、悬吊立式、正压运行、强制循环余热锅炉Type: exhaust-heat boiler characterized by three pressures, no supplement fuel, verticalsuspended, positive pressure and forced circulation.配套燃机：PG9171EConfigured gas turbine: PG9171E尺寸：锅炉烟囱标高60M，占地面积30.3×14MDimension: chimney elevation 60M covered an area of 424.2 square meters结构：露天塔式布置，全悬吊结构Structure: open-air tower type arrangement with full suspended structure制造商：杭州锅炉厂Manufacturer: Hang Zhou Boiler Corporation1.1.2 设计参数1.1.2 Design Parameters1.1.2.1 烟气参数1.1.2,.1 Flue gas parameters1.1.2.2 余热锅炉蒸汽参数1.1.2.2 Steam parameters1.1.3 锅炉汽水品质标准1.1.3 Boiler Steam and Water Quality Standard 1.1.3.1 给水品质标准1.1.3.1 Feed water quality standard1.1.3.2 凝结水品质标准1.1.3.2 Condensate water quality standard1.1.3.3 炉水品质标准1.1.3.3 Boiler water quality standard1.1.3.4 蒸汽品质标准1.1.3.4 Steam quality standard1.1.4 锅炉水容积1.1.4 Boiler Water Capacity1.1.5 锅炉安全门设计参数1.1.5 Boiler Safety Valve Design Parameters1.2 余热锅炉主要承压部件及受热面1.2 Main Pressure Parts and Heating Surfaces of Exhaust Heat Boiler1.2.1 锅炉结构1.2.1 Structure1.2.1.1 本锅炉为塔式布置，全悬吊管箱结构。

余热锅炉基础知识讲解目录1. 内容综述 (2)1.1 余热锅炉的定义与重要性 (2)1.2 基础知识讲解的目的与意义 (3)2. 余热锅炉概述 (4)2.1 余热锅炉的定义及工作原理 (5)2.2 余热锅炉的种类与结构 (6)2.3 余热锅炉的应用领域 (7)3. 余热锅炉的工作原理 (9)3.1 余热回收与利用 (10)3.2 锅炉内部的热量传递过程 (10)3.3 余热锅炉的热效率及影响因素 (12)4. 余热锅炉系统组成 (13)4.1 主体设备 (14)4.2 辅助设备 (15)4.3 控制系统 (16)5. 余热锅炉的操作与维护 (18)5.1 操作规程及注意事项 (19)5.2 日常维护与保养 (21)5.3 故障诊断与排除 (22)6. 余热锅炉的安全运行 (23)6.1 安全运行的重要性 (24)6.2 安全操作规程 (25)6.3 安全防护与应急处理 (26)7. 余热锅炉的应用与优化 (27)7.1 在不同行业的应用实例 (29)7.2 提高余热锅炉效率的措施 (30)7.3 优化运行与节能减排 (31)8. 总结与展望 (32)8.1 对余热锅炉基础知识的总结 (33)8.2 对未来发展趋势的展望 (34)1. 内容综述余热锅炉的类型和工作原理:对常见类型的余热锅炉进行分类介绍，并详细阐述其工作原理、特点和应用范围。

余热锅炉的结构组成:从外界热源入流到蒸汽或热水出流，详细描述余热锅炉各个主要组成部件以及其功能，包括热交换器、燃烧器、吹灰装置、节能措施等。

余热锅炉的操作和维护:简述余热锅炉的正常运行流程、常见故障排除方法以及日常维护保养要点，以帮助用户更好地操作和管理设备。

余热锅炉的节能效益和环保优势:通过数据和案例，分析余热锅炉在节能减排方面的实际应用效果，突显其在可持续发展中的重要作用。

1.1 余热锅炉的定义与重要性也称废热回收锅炉或余热回收锅炉，是一种特殊的中央加热设备，主要功能是利用工业生产过程中的余热来加热水或其他介质，达到能源的有效重新利用。

2024版锅炉培训教学课件完整版一、教学内容本课件依据《锅炉专业基础知识》教材第四章“锅炉本体设备”及第五章“锅炉辅助设备”的内容进行编制。

详细内容包括：锅炉本体设备的结构、工作原理及其运行维护；锅炉辅助设备的种类、性能及其在锅炉运行中的作用。

二、教学目标1. 熟悉锅炉本体设备的基本结构、工作原理，掌握锅炉运行维护的基本知识。

2. 了解锅炉辅助设备的种类、性能，明确其在锅炉运行中的重要作用。

3. 培养学生解决锅炉运行过程中实际问题的能力。

三、教学难点与重点1. 教学难点：锅炉本体设备的结构及其工作原理；锅炉辅助设备的作用及其运行维护。

2. 教学重点：锅炉本体设备的安全运行措施；锅炉辅助设备的选用原则。

四、教具与学具准备1. 教具：锅炉结构模型、多媒体设备、PPT课件。

五、教学过程1. 导入：通过实际案例，介绍锅炉在生产生活中的重要性，激发学生的学习兴趣。

2. 知识讲解：（1）锅炉本体设备的结构、工作原理及运行维护。

（2）锅炉辅助设备的种类、性能及其在锅炉运行中的作用。

3. 例题讲解：结合教材，讲解锅炉运行过程中可能遇到的问题及解决方法。

4. 随堂练习：布置与锅炉本体设备和辅助设备相关的练习题，巩固所学知识。

5. 小组讨论：针对锅炉运行过程中的实际问题，进行小组讨论，培养学生的团队协作能力。

六、板书设计1. 锅炉本体设备：（1）结构：水冷壁、过热器、再热器、省煤器、空气预热器等。

（2）工作原理：燃料燃烧产生热量，使水变成蒸汽，蒸汽驱动汽轮机发电。

2. 锅炉辅助设备：（1）种类：风机、水泵、给煤机、除渣机等。

（2）性能：根据锅炉运行需求，选择合适的辅助设备。

七、作业设计1. 作业题目：（1）简述锅炉本体设备的基本结构及工作原理。

（2）列举三种锅炉辅助设备，并说明其在锅炉运行中的作用。

2. 答案：（1）锅炉本体设备的基本结构包括水冷壁、过热器、再热器、省煤器、空气预热器等。

工作原理为燃料燃烧产生热量，使水变成蒸汽，蒸汽驱动汽轮机发电。

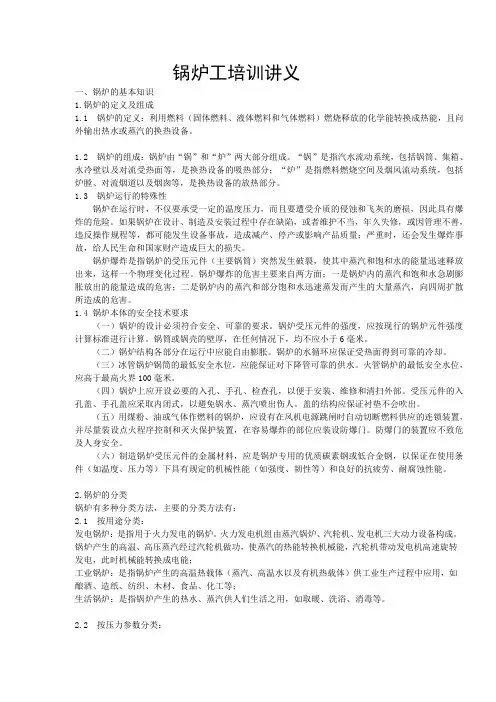

锅炉工培训讲义一、锅炉的基本知识1.锅炉的定义及组成1.1 锅炉的定义：利用燃料（固体燃料、液体燃料和气体燃料）燃烧释放的化学能转换成热能，且向外输出热水或蒸汽的换热设备。

1.2 锅炉的组成：锅炉由“锅”和“炉”两大部分组成。

“锅”是指汽水流动系统，包括锅筒、集箱、水冷壁以及对流受热面等，是换热设备的吸热部分；“炉”是指燃料燃烧空间及烟风流动系统，包括炉膛、对流烟道以及烟囱等，是换热设备的放热部分。

1.3 锅炉运行的特殊性锅炉在运行时，不仅要承受一定的温度压力，而且要遭受介质的侵蚀和飞灰的磨损，因此具有爆炸的危险。

如果锅炉在设计、制造及安装过程中存在缺陷，或者维护不当，年久失修，或因管理不善，违反操作规程等，都可能发生设备事故，造成减产、停产或影响产品质量；严重时，还会发生爆炸事故，给人民生命和国家财产造成巨大的损失。

锅炉爆炸是指锅炉的受压元件（主要锅筒）突然发生破裂，使其中蒸汽和饱和水的能量迅速释放出来，这样一个物理变化过程。

锅炉爆炸的危害主要来自两方面：一是锅炉内的蒸汽和饱和水急剧膨胀放出的能量造成的危害；二是锅炉内的蒸汽和部分饱和水迅速蒸发而产生的大量蒸汽，向四周扩散所造成的危害。

1.4 锅炉本体的安全技术要求（一）锅炉的设计必须符合安全、可靠的要求。

锅炉受压元件的强度，应按现行的锅炉元件强度计算标准进行计算。

锅筒或锅壳的壁厚，在任何情况下，均不应小于6毫米。

（二）锅炉结构各部分在运行中应能自由膨胀。

锅炉的水循环应保证受热面得到可靠的冷却。

（三）冰管锅炉锅筒的最低安全水位，应能保证对下降管可靠的供水。

火管锅炉的最低安全水位，应高于最高火界100毫米。

（四）锅炉上应开设必要的入孔、手孔、检查孔，以便于安装、维修和清扫外部。

受压元件的入孔盖、手孔盖应采取内闭式，以避免锅水、蒸汽喷出伤人。

盖的结构应保证衬垫不会吹出。

（五）用煤粉、油或气体作燃料的锅炉，应设有在风机电源跳闸时自动切断燃料供应的连锁装置，并尽量装设点火程序控制和灭火保护装置，在容易爆炸的部位应装设防爆门。

锅炉基础知识培训讲义1 第一章锅炉基本知识第一节概论一、锅炉定义组成和分类锅炉是将燃料内蕴藏的能量，经过燃烧释放，把工质加热到规定温度和压力供生产和生活使用的一种热能设备。

锅炉是由锅”和炉”以及为保证锅”和炉”安全运行所必需的附件、控制仪表、附属设备三大部分组成。

锅一锅炉中盛水和蒸汽的密封受压部分，其作用是工质吸收炉” 释放出的热量，从而使工质达到一定参数。

主要包括：汽包、水冷壁、对流管、集箱（联箱）、过热器和省煤器等。

炉一书锅炉中将燃料进行燃烧产生热源的部分，其作用是将燃料燃烧时放出的热量供锅”吸收。

主要包括：燃烧设备、炉墙、炉拱、隔烟箱、烟囱和钢架等。

燃料在炉”内通过燃烧所产生的高温烟气，经过炉膛和各烟道向锅炉受热面放热，最后从锅炉尾部烟囱排出。

锅炉附件仪表一一指安装在锅炉受压部件上用来控制锅炉安全和经济运行的一些附件与仪表装置。

主要包括：安全阀、压力表、水位表、高低水位警报器、排污装置、给水系统、锅炉的汽水管道、常用阀门和有关仪表等。

此外，近年来由于对锅炉的机械化和自动化要求不断提高，工业锅炉上配置机械操作和自动控制的附件及仪表也越来越多，如给水自动调节装置、燃烧自动调节装置、自动点火熄火保护装置以及鼓、引风机联锁装置等。

锅炉附属设备一书燃料的供给与制备系统。

主要包括：上煤、磨粉、燃煤、燃油、燃气装置以及鼓、引风机、出渣、清灰、空气预热、除尘等装置。

锅内工质为水，从低温水变成高温水的称之为热水锅炉。

锅内工质为水，加热转变为蒸汽的称之为蒸汽锅炉。

锅内工质为导热油的，加热有机热载体的称之为有机热载体锅炉。

有机热载体锅炉分为液相炉和汽相炉。

锅炉按其用途可分为电站锅炉、工业锅炉、船舶锅炉和机车锅炉等四类。

锅炉按燃料分类可分为煤炉、油炉、气炉和电加热锅炉。

二、锅炉的工作过程锅炉的工作包括三个连续进行的过程，即：燃料的燃烧放热过程、热量向锅水的传热过程和水被加热和汽化的热力过程。

1．燃料的燃烧放热过程指燃料在炉膛内，在一定的温度下，与空气中的氧气发生化学反应（燃烧）放出热量的过程。
