综合布线工程师设计要点1综合布线工程图综合布线工程图一般包括以下5类图纸。
根据模拟建筑物的网络通信情况绘制相应的综合布线工程图。
（1）网络拓扑结构图（2）综合布线系统拓扑（结构）图（如图1所示）（3）综合布线管线路由图（4）楼层信息点平面分布图（如图2所示）（5）机柜配线架信息点布局图(如图3所示)图1 某大楼7-11层综合布线系统（数据+语音）拓朴图图2 某学生宿舍楼层信息点和管线布线图图3 机柜配线架信息点布局图（用excel表格生成）其中楼层综合布线管线路由图和楼层信息点平面分布图可在一张图纸上绘出。
通过以上工程图，反映以下几个方面的内容：1）网络拓朴结构图；2）布线路由、管槽型号和规格；3）工作区子系统中各楼层信息插座的类型和数量；4）水平子系统的电缆型号和数量；5）垂直干线子系统的线缆型号和数量；6）楼层配线架（FD）、建筑物配线架（BD）、建筑群配线架（CD）、光纤互联单元的数量及分布位置；7）机柜内配线架及网络设备分布情况。
目前综合布线设计图中的图例比较混乱，缺少统一的标识，在设计中可以参考采用如图4的图例：图4 设计图例2 用AUTOCAD绘图AutoCAD广泛应用于综合布线系统的设计当中，特别是在设计中，当建设单位提供了建筑物的CAD建筑图纸的电子文档后，设计人员可以在CAD建筑图纸上进行布线系统的设计，起到事半功倍的效果。
目前，AutoCAD主要用于绘制综合布线管线设计图、楼层信息点分布图、布线施工图等。
如图5为用AutoCAD绘制楼层信息点分布图。
图5 用AutoCAD绘制楼层信息点分布图3 用Visio绘图在综合布线中常用Visio绘制网络拓扑图、布线系统拓扑图、信息点分布图等。
如图6用Visio绘制综合布线系统拓扑图。
图6 用Visio绘制综合布线系统拓扑图。

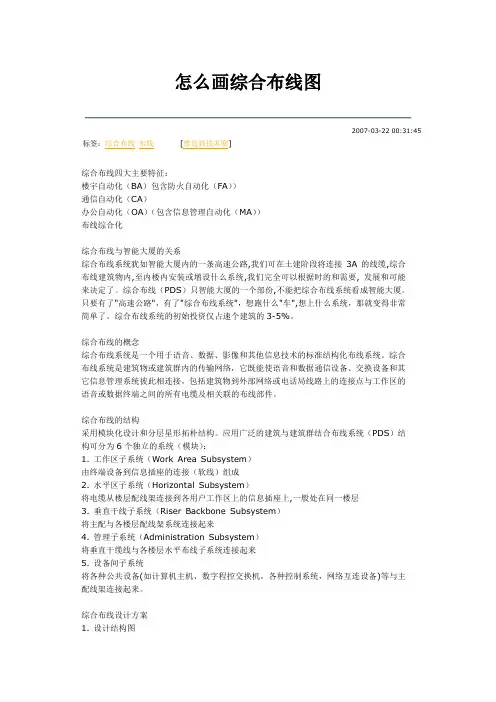

综合布线四大主要特征：楼宇自动化（BA）包含防火自动化（FA））通信自动化（CA）办公自动化（OA）（包含信息管理自动化（MA））布线综合化综合布线与智能大厦的关系综合布线系统犹如智能大厦内的一条高速公路,我们可在土建阶段将连接3A的线缆,综合布线建筑物内,至内楼内安装或增设什么系统,我们完全可以根据时的和需要, 发展和可能来决定了。
综合布线（PDS）只智能大厦的一个部份,不能把综合布线系统看成智能大厦。
只要有了"高速公路"，有了"综合布线系统"，想跑什么"车",想上什么系统，那就变得非常简单了。
综合布线系统的初始投资仅占速个建筑的3-5%。
综合布线的概念综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。
综合布线系统是建筑物或建筑群内的传输网络，它既能使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接，包括建筑物到外部网络或电话局线路上的连接点与工作区的语音或数据终端之间的所有电缆及相关联的布线部件。
综合布线的结构采用模块化设计和分层星形拓朴结构。
应用广泛的建筑与建筑群结合布线系统（PDS）结构可分为6个独立的系统（模块）：1. 工作区子系统（Work Area Subsystem）由终端设备到信息插座的连接（软线）组成2. 水平区子系统（Horizontal Subsystem）将电缆从楼层配线架连接到各用户工作区上的信息插座上,一般处在同一楼层3. 垂直干线子系统（Riser Backbone Subsystem）将主配与各楼层配线架系统连接起来4. 管理子系统（Administration Subsystem）将垂直干缆线与各楼层水平布线子系统连接起来5. 设备间子系统将各种公共设备(如计算机主机、数字程控交换机，各种控制系统，网络互连设备)等与主配线架连接起来。
综合布线设计方案1. 设计结构图2. 设计实例3. 考虑因素尽量满足用户的通信要求、要了解建筑物，楼宇间的通信环境、要确定合适的通信网络拓朴结构、选取将要使用的介质以开放式为基准，尽量与大多数厂家产品和设备兼容。
弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。
水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。
语音通信设备、计算机网络设备、引入设备等可装在一起。
建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。
2。
2 综合布线系统结构5.2。
3 综合布线的网络结构5。
2。
4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。
单元一网络综合布线的读图和绘制在综合布线施工过程中，各类图纸的读取、分析、绘制是非常重要的技术。
本单元主要任务：根据用户需求绘制网络综合布线的系统图和施工图，并根据系统图确定材料预算表制作和端口编码表，学会使用各类绘图软件，如AutoCAD或Visio.等。
能力目标：1.绘制网络综合布线系统图2.制订端口编码表3.制订材料预算清单任务一绘制综合网络布线系统图任务描述某综合布线商承接了一项综合布线工程。
在进行施工前首先需要绘制综合布线系统图和施工图，现要求你完成此项任务。
首先要求你与客户进行沟通，了解用户需求，并进行分析用相关技术论证，绘制综合网络布线系统图和施工图。
任务分析在进行综合布线系统图和施工图绘制前，首先需要进行用户需求分析，了解用户的实际需求，根据大楼平面图进行技术设计，并确定综合布线的路由走线以及技术可行性论证，最终绘制综合布线系统图和施工图。
方法与步骤综合布线系统图及说明相关知识与技能建筑物类型在设计综合布线系统时，应先确定建筑物的功能类型，即智能大厦承担哪方面的功能。
由于目前建筑物的功能各异，一般可分为以下几类：⒈专用办公楼具体包括政府机关办公楼、跨国公司办公楼、金融（银行、证券、期货、保险等）办公楼和科教文卫（研究院、研究所、学校、医院等）办公楼。
⒉出租办公楼主要是由房产商投资兴建，然后出租或出售。
楼内的公用设施一次建成，出租或者出售的房间由使用者根据各自的需要进行二次装修。
⒊综合型建筑物（群）主要是指集办公、金融、商业、娱乐、生活于一体的多功能的建筑物（群）。
⒋住宅楼主要以生活起居为目的的多层、高层建筑物。
综合布线系统设计原则综合布线系统在进行设计时应遵循以下原则：1)将综合布线系统设计纳入建筑物整体规划、设计和建设中。
在进行新建筑物的设计时，应确认综合布线系统中的设备间、管理间、竖井、水平干线子系统和垂直干线子系统的管道走线路由等的位置和空间大小。
2)系统设计的兼容性和可扩展性。
