变压器制造中绝缘电阻偏低原因解析

变压器制造中造成绝缘电阻偏低的因素摘要: 在变压器制造过程中，绝缘电阻的高低会影响最终变压器的质量。

因此，本文首先介绍了变压器制造中造成绝缘电阻偏低的干扰因素，接着阐述了应对绝缘电阻偏低的具体措施以减少外界环境对绝缘电阻的影响，保证测量结果的准确性。

关键词：变压器制造；绝缘电阻；偏低；因素引言电力变压器是电网系统中的核心设备，电力变压器的故障会引起整个电网的瘫痪，电力变压器长时间的瘫痪会产生巨大的经济损失，给居民等相关用电部门带来生活工作中的不便，根据相关报道统计我国每年因为电力变压器绝缘故障造成的损失高达千万，造成电力变压器的绝缘故障的因素有很多，所以我们应该清楚的了解每一种故障原因，能够准确的诊断电力变压器的故障。

1.变压器的绝缘试验方法1.1介质损失角法这种方法的灵敏度较好，能够很好的控制设备，检查出设备的局部故障，在实验的过程中往往会测定角质的总回路量，判断该设备是否因为受潮而影响绝缘效果，一般情况下这种故障发生的几率不容易被发现，这种方法也是比较常用的方法。

1.2吸收系数测定法在绝缘部件受潮或损坏时，绝缘部件容易饱和，我们就需要使用吸收系数测定法进行损坏地点的确定，这种方法可以准确的判断电力变压器是否处于绝缘状态，一般情况下这种方法多与其它方法联合进行，可以在短时间内快速准确的确定局部受损位置。

1.3绝缘电阻测定法电力变压器的内部工作主要是依靠电阻和电容以及转换器进行工作的，绝缘电阻可以抵制较强的电力并进行转化，这种方法比较具有全面性，可以从多角度进行检查，大部分情况下可以检测出故障并进行短时间的维持工作，通过绝缘电阻进行检查其它部位的正常性。

2.导致变压器绝缘电阻偏低的原因绝缘电阻是变压器出厂试验必须测试的项目，因为绝缘电阻的好坏直接关系到变压器的电气性能和寿命。

因此，绝缘电阻受到各变压器制造企业的高度重视。

绝缘电阻偏低是制造企业经常遇到且比较难处理的产品质量问题。

因为在变压器制造过程中影响绝缘性能的因素很多。

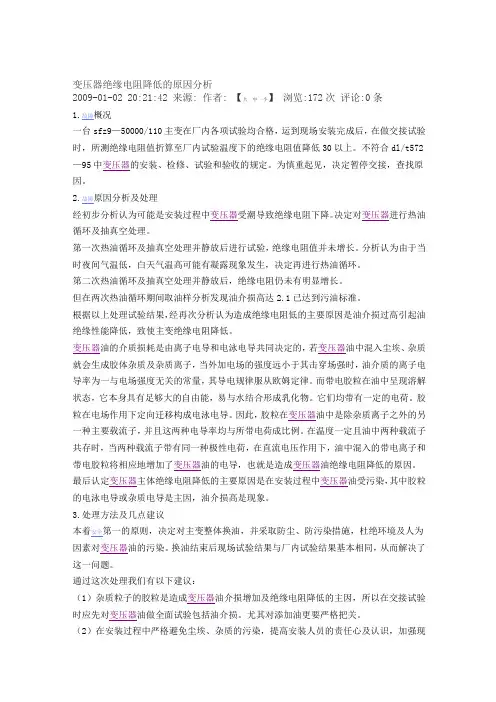

变压器绝缘电阻降低的原因分析2009-01-02 20:21:42 来源: 作者: 【大中小】浏览:172次评论:0条1.故障概况一台sfz9—50000/110主变在厂内各项试验均合格，运到现场安装完成后，在做交接试验时，所测绝缘电阻值折算至厂内试验温度下的绝缘电阻值降低30以上。

不符合dl/t572—95中变压器的安装、检修、试验和验收的规定。

为慎重起见，决定暂停交接，查找原因。

2.故障原因分析及处理经初步分析认为可能是安装过程中变压器受潮导致绝缘电阻下降。

决定对变压器进行热油循环及抽真空处理。

第一次热油循环及抽真空处理并静放后进行试验，绝缘电阻值并未增长。

分析认为由于当时夜间气温低，白天气温高可能有凝露现象发生，决定再进行热油循环。

第二次热油循环及抽真空处理并静放后，绝缘电阻仍未有明显增长。

但在两次热油循环期间取油样分析发现油介损高达2.1已达到污油标准。

根据以上处理试验结果，经再次分析认为造成绝缘电阻低的主要原因是油介损过高引起油绝缘性能降低，致使主变绝缘电阻降低。

变压器油的介质损耗是由离子电导和电泳电导共同决定的，若变压器油中混入尘埃、杂质就会生成胶体杂质及杂质离子，当外加电场的强度远小于其击穿场强时，油介质的离子电导率为一与电场强度无关的常量，其导电规律服从欧姆定律。

而带电胶粒在油中呈现溶解状态，它本身具有足够大的自由能，易与水结合形成乳化物。

它们均带有一定的电荷。

胶粒在电场作用下定向迁移构成电泳电导。

因此，胶粒在变压器油中是除杂质离子之外的另一种主要载流子，并且这两种电导率均与所带电荷成比例。

在温度一定且油中两种载流子共存时，当两种载流子带有同一种极性电荷，在直流电压作用下，油中混入的带电离子和带电胶粒将相应地增加了变压器油的电导，也就是造成变压器油绝缘电阻降低的原因。

最后认定变压器主体绝缘电阻降低的主要原因是在安装过程中变压器油受污染，其中胶粒的电泳电导或杂质电导是主因，油介损高是现象。

探讨变压器制造中绝缘电阻阻值偏低的成因摘要:本文首先就变压器在制造过程中绝缘电阻偏低的问题进行了分析。

然后提出了自己的一些建议和观点,希望对同行工作人员有所帮助。

关键词:变压器；制造；绝缘；电阻；阻值；偏低；成因随着经济的发展，人们的生活水平也日渐提高，用电量也越来越大，变压器作为主要的供电设备，其作用不可小觑。

在变压器的制造过程中，测试是必须的程序。

在测试时，有时会出现绝缘电阻偏低的问题。

下文将对此问题的原因进行分析和探讨。

一、基本概念的解析1.1 绝缘电阻绝缘电阻是指在绝缘体的临界电压下，加于试品上的直流电压与流过试品的泄漏电流（或称电导电流）之比。

1.2 绝缘的吸收比由于电介质中存在着吸收现象，在实际应用上把加压60秒测量的绝缘电阻值与加压15秒测量的绝缘电阻值的比值，称为吸收比。

1.3 绝缘的极化指数对于吸收过程较长的大容量设备，如大型变压器、长电缆等等，有时用吸收比值尚不足以反映绝缘介质的电流吸收全过程。

为了更好地判断绝缘是否受潮，可采用较长时间的绝缘电阻比值进行衡量，称为绝缘的极化指数。

二、绝缘电阻试验2.1目的和原理在绝缘检测方面，绝缘电阻测量是一个有效、方便、快捷的检测手段。

绝缘电阻能够直观地反映出绝缘的整体状态。

原理是在绝缘上施加直流电压，测量出绝缘的电阻值，它反映了绝缘的伏安特性。

绝缘电阻测量是一种非破环性试验，它检测绝缘的分布式缺陷。

2.2对试验结果的判断绝缘电阻低主要有2个原因，一是吸潮，绝缘电阻是随着空气中湿度的变化而变化，如果将变压器器身进行干燥处理，绝缘电阻提升很快。

二是沾污或破损，也表现为绝缘电阻低，但干燥处理后绝缘电阻没有明显变化。

测试的结果直接反映了，变压器在制造过程中绝缘电阻偏低的主要问题。

下文将对此原因进行详细的分析。

三、造成测试时绝缘电阻偏低的因素利用兆欧表能方便有效地检测出变压器绝缘的损伤、污染和受潮等缺陷。

而在现场测量中，周围电磁场干扰、测量时间、环境温度、测量电压、环境湿度、接线方法、绝缘油性能等都将影响绝缘电阻的测试结果。

DOI:10.19392/ki.1671-7341.201814172关于变压器制造中绝缘电阻偏低原因分析及对策探讨陈㊀宇广东康德威电气股份有限公司㊀广东东莞㊀523000摘㊀要:近几年来,我国变压器的制造正处于一个不断发展和广泛应用的阶段,然而绝缘阻偏低成为当下的一大问题,研究其原因对今后电力运行有着很重要的意义㊂本篇文章先是对其内容做了一个总述,了解电力变压器内部结构和它的制造过程㊂在制造过程中对绝缘电阻偏低原因进行了分析,并且在解决电阻误差问题的基础上,提出一些可以改进变压器铁芯制造工艺的建议㊂关键词:变压器制造;绝缘电阻;偏低;分析㊀㊀在运行电力系统的过程中,最重要的组成部分就是变压器,它既可以对电能进行传输,又可以对电力运行的安全性进行有效保障㊂因此,针对变压器的保护我们应该加大力度才行㊂可是在制造变压器过程中,就会有很多干扰因素在里面㊂就是因为这些因素,直接造成了绝缘电阻偏低,导致了变压器制造中绝缘电阻值产生不真实的原因㊂变压器电阻值的确定是由绝缘电阻来测定的㊂变压器的干燥程度,对其电阻的变化有很大的影响,只有在干燥情况下才能对电阻更加准确的测量,才能更加有效的研究变压器绝缘电阻偏低问题㊂有关研究数据表明,其实影响变压器绝缘电阻偏低的因素有很多,通过对相关因素的分析,我们需要做出相应的解决方案㊂一㊁变压器制造的概述绝缘电阻是电线电缆产品的重要组成构件㊂电线电缆上的绝缘电阻能否正常工作,反映的是电线电缆产品质量是否合格㊂绝缘体的功能就是隔电,包含相间绝缘和相对地之间的绝缘㊂电气设备的绝缘在正常情况下是不导电的,是由于绝缘电阻太高了㊂所以,对于所有的电气设备,它能够安全运行的重要指标就是确保相间和对地的绝缘是一个非常高的绝缘电阻㊂电线电缆最基本的电气性能就是有绝缘电阻,它在一定程度上可以反映出电线电缆承受电击穿或热击穿的强度㊂指的就是在一定条件下导体之间绝缘材料的阻值㊂若没有特别规定,绝缘电阻就是绝缘体上的电压与电流的比值㊂绝缘电阻阻值的测定既可以检查工艺的漏洞,又可以研究绝缘材料的质量和性能,是研究绝缘结构使用性能及其他方面的有效手段㊂对于那些已经使用的产品,能够判断产品变化的主要依据就是绝缘电阻㊂但绝缘电阻测量的数值并不是固定的,它很容易被外界的各种因素影响,从而发生改变㊂所以,严格把控测量的条件对能否精确的测量电线电缆绝缘阻值有很大的影响[1]㊂二㊁变压器制造中绝缘电阻偏低的原因电能输出的主要装置是变压器㊂在使用变压器之前,生产变压器的产假应该用专业的手段测量变压器绝缘性能,进一步的确保变压器质量的安全,在测量过程中如果绝缘电阻出现偏低的现象,应该对造成的原因进行以下分析㊂第一,外界因素的干扰㊂受外界的干扰是造成变压器绝缘电阻偏低因素之一,这也是最为重要的 个因素㊂在进行变压器的检测中,四周是不允许放置带电设备的,不然的话带电设备也会产生感应电压,从而产生感应电流㊂如果产生感应电流的话,就干扰了对变压器的检测,导致检测的结果变得不太精确了,若检测结果不精确,就会很大程度的影响变压器制造中绝缘电阻的结果㊂现在的操作人员在进行变压器检测时采取了相应的解决措施,操作人员尽可能做到最好的技术检测,在测试通过抗干扰设备使用,来对变压器进行相关的技术作用,这样已经很大程度上降低了外界干扰的因素,但是在进行测验时,外界干扰这个因素还是很难完全避免的㊂第二,温度湿度的变化㊂我们在变压器进行制作的过程中,主要出现一定变化的是绝缘电阻这一块,而且变化的幅度总体来说还是比较大的,如果温度持续升高,在变压器制造的过程中,绝缘介质里的离子就会加快运动,从而使得压器绝缘电阻里面相关的物质随意分散,在加大电导量的同时还会使电阻值减弱㊂如果环境温度必设备的温度高,这时候就会使变压器绝缘电阻的数值改变,使得变压器绝缘电阻的数值不精准㊂环境的温度变化十分重要,可以说对变压器中的绝缘电阻有直接性的影响,湿度越大,材料上面的水分就越多,提升材料的电导率,使得变压器绝缘电阻和耐压器的强度进入持续减弱的阶段,绝缘材料潮湿的主要原因就是湿度大,环境的湿度越大,设备受潮的问题越厉害,那么变压器绝缘电阻的精准性就越差[2]㊂反之,如果环境的温度过于降低,会使变压器中的绝缘电阻的数值改变,降低绝缘介质内部的离子活动速度,也会对变压器的绝缘电阻造成失真;当湿度变小,材料商的水分进一步的减少,使材料的电导率开始急剧下降,迫使变压器绝缘电阻和耐压器的强度进入持续增强的阶段,也会促使变压器中绝缘电阻数值的变化㊂第三㊂剩余的电荷,在停止电力设备的运行时,通常情况下都会留下一些剩余的电荷㊂测量变压器电阻的主要设备是兆欧表,在兆欧表的使用后,可以对绝缘材质的贯通进行检测,当残余的电荷和兆欧表保持一致时,因为同性相斥院里,绝缘电阻的数值比真实值要高,从而减少兆欧表的输出的电荷,当残余的电荷与兆欧表出现极性相反时,根据异性相吸原理,残余电荷与兆欧表输出的电荷成中和的状态㊂三㊁变压器绝缘电阻的问题和措施由于外界很多的干扰因素,使变压器绝缘电阻的准确度下降㊂如果想要使电阻检测的准确度提高,首先我们要做的就是准备工作,排除外界干扰因素㊂第一,排除外界干扰因素㊂对待外界因素时,首先要排除的是电流,对外界环境大力控制㊂我们先要选择合适的区域进行测量,采用电磁干扰比较弱的位置,最大可能的避开那些电磁干扰的地方;不仅如此,我们还需要采用一些性能高的机器和使用材料,采用高质量的兆欧表,可以更好的来对抗干扰,还可以有效地保护变压器,大力提高测量的结果和准确度㊂最后我们需要做的,就是要掌握好在外加电压的情况下对变压器绝缘电阻进行准确的测量㊂第二,对周围环境的温度和湿度变化做到心中有数㊂在我们进行检测变压器的时侯,第一点要做好就是对四周环境的温度和湿度进行检查工作,充分了解周围情况的条件下测量绝缘电阻㊂当周围环境的湿度比较高的时侯,我们采取屏蔽装置的方法来对设备进行保护的同时,还要做好对样品的清洁工作[3]㊂综上所述,加强对变压器生产过程中绝缘电阻数值偏低的缺陷进行评析钻研,也是此项工作取得优良成果有着重要意义,所以在今后的试验过程中,应加强对绝缘电阻数值偏低原因的重视,一定要注意问题解决方法的针对性,从而达到最为全面的机器制造效果㊂此项工作之所以取得良好效果,其依赖于对于多方面影响因素及紧要环节的调控管理,技术人员应从变压器制作原理出发,结合客观实际,创制出最为实际符合客观事实的绝缘电阻数值低应对的方法㊂参考文献:[1]胡伟涛,祝晓辉,杨世博,等.500kV变压器铁芯绝缘低的分析及处理[J].电子世界,2016,2(20):104-105.[2]刘绍勇,赵雁群,吉彦兵.一起500kV变压器夹件绝缘偏低的原因及处理[J].变压器,2016,53(1):69-70.[3]卜繁薇,杜俊生.定子回路绝缘电阻偏低原因分析与处理[J].山东电力技术,2017,44(4):71-73.981㊀科技风2018年5月水利电力. All Rights Reserved.。
