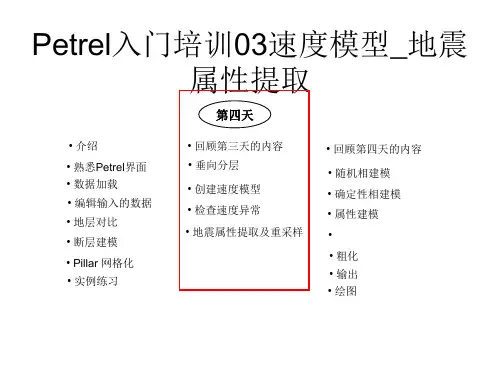

Petrel入门培训03-速度模型_地震属性提取

Petrel地震地质解释和建模使用技巧Petrel 合成记录工作流制作合成地震记录，进行层位标定和确定时深关系是地震解释工作中非常重要的环节。

从Petel2009.1.1，开始Petrel里有两个制作合成记录的模块，一个叫Synthetics，一个叫Seismic-Well tie。

这里介绍如何使用Synthetics模块制作合成地震记录。

从Petrel 2007开始Synthetics模块有了很大改进。

最重要的变化是其结果可在Global well logs下有相应的synthetic目录，其相应时深关系可在数据表中显示。

对同一口井可产生多个合成记录，如图1-1，1-2所示。

Synthetics模块制作合成记录工作流主要分为两大步骤：按照已有数据产生合成记录通过welltop 进行时深关系调整（bulkshift或sqeeze/stretch）一、 生成合成记录1. 双击synthetic模块，打开合成记录主界面（如下图），选择create new folder，从界面中well 到well seismic 四个界面对合成记录中所需数据进行选择或创建，如图2所示。

Well：选择要做合成记录的井，可多选，但每口井必须有相应的数据（DT和子波）。

Sonic and time：确定原始输入数据及时深关系。

根据实际数据品质，如果有checkshot，可用来做DT曲线校正；所有井上时深关系以工区井目录，以及每口井的Settings界面里Time界面下设置为准，Synthetics界面里的Overwrite global time log项不启用。

Create synthetic seismogram：创建合成记录选择创建合成记录所需数据：Density、Acoustic Impedence、Reflectiotion coefficients和Wavelet。

如果这些数据都不存在，或者希望修改参数重新创建，则点击黄色星状按钮创建新数据。

Petrel是Schlumberger公司研发的以三维地质模型为中心的一体化油藏工作平台。

Petrel 一体化油藏工作平台实现了以地质模型为中心的，从地震综合解释到油藏数值模拟的工作流程。

面对当今日益复杂的油气藏的勘探开发技术挑战，Petrel创造了一个允许地质、地震、测井、油藏、钻井、数据管理多专业共享知识和成果的开放环境，Petrel也成为国际油公司解决油气藏勘探开发技术难题的首选。

Petrel平台使用了国际石油勘探开发领域的先进技术，包括断裂系统自动提取、复杂构造建模、多点相建模、裂缝系统分析、全三维可视化显示和解释、不确定性分析、模型自动更新工作流等功能。

Petrel以其友好的界面、强大的显示功能、无缝的数据整合为研究人员提供了多用户、多学科协同工作环境。

使各学科研究人员更好地共享知识和经验、提高工作效率和成果的准确性。

Petrel作为受到业界广泛应用和认可的软件平台，其一体化的工作理念、开放的研发环境和先进的技术功能已经引领软件发展的潮流。

Petrel平台分地学核心系统、地球物理系统、地质建模系统、油藏工程系统等共20多个功能模块，在地学核心系统和高级核心系统的支持下，系统中的每个模块均可独立运行，用户可以根据工作需求合理组合所需功能模块。

2.1核心模块Geoscience Core地学核心系统，是运行Petrel和其它模块的最基本的必要条件包括基本系统和三维网格建立。

应用它进行三维断层建模、生成层面图以及加载井数据和井的分层数据。

它能用于生成/编辑多边形，同时还可以作为一种方便宜的查询工具。

例如，浏览管理、质量检查以及查询PETREL TM工区等，所有信息的在线帮助系统也是这个模块功能的一部分。

2.2地球物理(1) SEISMIC INTERPRETATION地震解释Seismic Interpretation模块提供了主要的地震解释功能。

包括地震数据体二、三维显示和浏览，使解释人员快速浏览地震数据体，优选研究目标区；断层手工解释和自动解释(Automatic Fault Picking功能)；层位的二、三维手工解释和自动解释追踪功能；构造模型与地震数据体的同时显示，提高对地下地层和构造的了解。

地震属性及其提取⽅法地震属性及其提取⽅法地震属性及其提取⽅法1绪论1.1 选题的必要性及重要性地震属性分析技术作为油⽓藏勘探的核⼼技术之⼀,其作⽤主要为:岩性及岩相、储层参数和油⽓的预测。

地震数据体中含有丰富的地下地质信息,不同的地震属性组合可能与某些地质参数具有很⼤的相关性,因此利⽤地震属性参数可以有效地进⾏储层预测。

常⽤的地震属性主要有瞬时类参数、振幅统计类参数、频能谱统计类、相关统计类、层序统计类。

在层序界⽽内追踪闭合基础上,将地震属性分析技术、储集层反演技术、相⼲体切⽚技术等许多新技术综合应⽤于分析论证,可以预测有利的区带,进⾏油⽓藏勘探。

1.2 重要研究内容地震属性包括剖⾯属性、层位属性及体属性,⽬前层属性最为常⽤和具有实际意义。

剖⾯属性提取就是在地震剖⾯沿⽬的层拾取各种地震信息,主要通过特殊处理来完成;层位属性就是沿⽬的层的层⾯并根据界⾯开⼀定长度的时窗提取各种地震信息。

提取的⽅式有:瞬时提取、单道时窗提取和多道时窗提;体属性提取⽅法与层位属性相同,只是⽤时间切⽚代替层位。

地震属性提取选择合理的时窗很重要,时窗过⼤,包含了不必要的信息;时窗过⼩,会丢失有效成分。

时窗选取应该遵循以下原则:(1) 当⽬的层厚度较⼤时,准确追出顶底界⾯,并以顶底界⾯限定时窗,提取层间各种属性,也可以内插层位进⾏属性提取;(2) 当⽬的层为薄层时,应该以⽬的层顶界⾯为时窗上限,时窗长度尽可能的⼩,因为⽬的层各种地质信息基本集中反映在⽬的层顶界⾯的地震响应中。

1.3地震属性分析的难点问题（1）地震属性分析的间接性。

地震数据中所含的储层信息往往是⼗分间接的，⾄今⽆法建⽴明确的物理或数学模型，这种关系通常是定性的、模糊的、不唯⼀的，1绪论带有⼀定的经验性，因此我们⽆法⽤某种确定性的⽅法从地震数据中进⾏分析。

（2）地震属性相关性的错综复杂。

各种地震属性之间的相关性错综复杂，主次关系变化不定，数量关系难于提取，因此应⽤常规的分析⽅法做出定量的分析也⽐较困难。
