Petrel入门培训03速度模型_地震属性提取

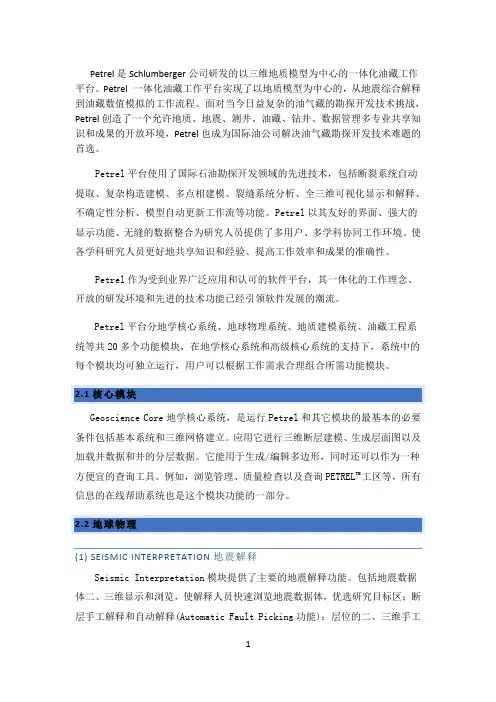

Petrel是Schlumberger公司研发的以三维地质模型为中心的一体化油藏工作平台。

Petrel 一体化油藏工作平台实现了以地质模型为中心的，从地震综合解释到油藏数值模拟的工作流程。

面对当今日益复杂的油气藏的勘探开发技术挑战，Petrel创造了一个允许地质、地震、测井、油藏、钻井、数据管理多专业共享知识和成果的开放环境，Petrel也成为国际油公司解决油气藏勘探开发技术难题的首选。

Petrel平台使用了国际石油勘探开发领域的先进技术，包括断裂系统自动提取、复杂构造建模、多点相建模、裂缝系统分析、全三维可视化显示和解释、不确定性分析、模型自动更新工作流等功能。

Petrel以其友好的界面、强大的显示功能、无缝的数据整合为研究人员提供了多用户、多学科协同工作环境。

使各学科研究人员更好地共享知识和经验、提高工作效率和成果的准确性。

Petrel作为受到业界广泛应用和认可的软件平台，其一体化的工作理念、开放的研发环境和先进的技术功能已经引领软件发展的潮流。

Petrel平台分地学核心系统、地球物理系统、地质建模系统、油藏工程系统等共20多个功能模块，在地学核心系统和高级核心系统的支持下，系统中的每个模块均可独立运行，用户可以根据工作需求合理组合所需功能模块。

2.1核心模块Geoscience Core地学核心系统，是运行Petrel和其它模块的最基本的必要条件包括基本系统和三维网格建立。

应用它进行三维断层建模、生成层面图以及加载井数据和井的分层数据。

它能用于生成/编辑多边形，同时还可以作为一种方便宜的查询工具。

例如，浏览管理、质量检查以及查询PETREL TM工区等，所有信息的在线帮助系统也是这个模块功能的一部分。

2.2地球物理(1) SEISMIC INTERPRETATION地震解释Seismic Interpretation模块提供了主要的地震解释功能。

包括地震数据体二、三维显示和浏览，使解释人员快速浏览地震数据体，优选研究目标区；断层手工解释和自动解释(Automatic Fault Picking功能)；层位的二、三维手工解释和自动解释追踪功能；构造模型与地震数据体的同时显示，提高对地下地层和构造的了解。

Petrel地震地质解释和建模使用技巧Petrel 合成记录工作流制作合成地震记录，进行层位标定和确定时深关系是地震解释工作中非常重要的环节。

从Petel2009.1.1，开始Petrel里有两个制作合成记录的模块，一个叫Synthetics，一个叫Seismic-Well tie。

这里介绍如何使用Synthetics模块制作合成地震记录。

从Petrel 2007开始Synthetics模块有了很大改进。

最重要的变化是其结果可在Global well logs下有相应的synthetic目录，其相应时深关系可在数据表中显示。

对同一口井可产生多个合成记录，如图1-1，1-2所示。

Synthetics模块制作合成记录工作流主要分为两大步骤：按照已有数据产生合成记录通过welltop 进行时深关系调整（bulkshift或sqeeze/stretch）一、 生成合成记录1. 双击synthetic模块，打开合成记录主界面（如下图），选择create new folder，从界面中well 到well seismic 四个界面对合成记录中所需数据进行选择或创建，如图2所示。

Well：选择要做合成记录的井，可多选，但每口井必须有相应的数据（DT和子波）。

Sonic and time：确定原始输入数据及时深关系。

根据实际数据品质，如果有checkshot，可用来做DT曲线校正；所有井上时深关系以工区井目录，以及每口井的Settings界面里Time界面下设置为准，Synthetics界面里的Overwrite global time log项不启用。

Create synthetic seismogram：创建合成记录选择创建合成记录所需数据：Density、Acoustic Impedence、Reflectiotion coefficients和Wavelet。

如果这些数据都不存在，或者希望修改参数重新创建，则点击黄色星状按钮创建新数据。

二地震属性提取提取地震属性常用的分析方法•复地震道分析、相关分析、富立叶谱分析、功率谱分析、自回归分析、数理统计分析等(这些分析方法的基本原理，应在工程数学、信号分析、地震资料数字处理方法等课程中分别讲述)。

•经过相应的分析计算后，可得到一系列地震属性参数地震属性的提取•瞬时属性–(Instantaneous Attributes)•单道时窗属性–(Single Trace Windowed Attributes)•多道时窗属性–(Multi—Trace Windowed Attributes)•沿层构造属性–(Event Object Structure Attributes)瞬时：瞬时真振幅f (t)•所选样点上各道时间域振动幅值，即为地震道数据的隐含表示。

广泛用于地震资料的构造和地层解释，常与其他振幅属性一起用于分离高幅区或低幅区，如亮点和暗点技术。

瞬时：90度相移振幅q (t)•从复地震道分析得到的时间域振动振幅，与瞬时真振幅f (t)相差90度相位。

相位延迟特性在瞬时相位垂向变化的质量控制方面、确认薄层的某些A VO异常方面很有用处瞬时：瞬时相位•r (t)= tan [q (t) / f (t)] 表示在所选样点上各道的相位值，以度或弧度表示。

主要用于增强油藏内弱同相轴，对噪音也有放大作用；最终成图的彩色色标应考虑到结果的周期性，即由于油气的存在经常引起相位的局部变化，所以这一属性常和其他属性一起用作油气检测的指标之一；也可用于测定薄层的相位特征，其横向变化与流体含量变化及薄层组合有关。

瞬时：瞬时相位的余弦cos(r (t))•由瞬时相位导出的属性；由于其固定的范围在-1至1之间，易于理解，故常和瞬时相位一起用来显示异常的变化。

可用来识别地震地层层序及其特征；由于本属性没有跳变现象，故可用于数据增强处理瞬时真振幅乘瞬时相位的余弦，f (t)·cos(r (t))•这一复合属性用来增强波峰或波谷振幅，特别适用于零相位地震数据，以便于构造解释瞬时：瞬时频率•定义为瞬时相位对时间的导数：•即d r(t)／d t，用度／ms或弧度／ms表示。
