电厂磨煤机隔音罩改造技术规范书
- 格式:doc
- 大小:94.50 KB
- 文档页数:14
隔声罩技术方案隔声罩技术方案湖北新冶钢有限公司1780高炉出铁场风机噪声治理技术方案设计方案1.设备设计、制作、检验标准:主要制造标准及检验标准GB5083-1985《生产设备安全卫生设计总则》GB12348-1990《工业企业厂界噪声标准》GBJ85-1985《工业企业噪声控制设计规范》GB17-1988《钢结构设计规范》YB9257-1996《钢结构检验评定加固技术规范》GB50205-1995《钢结构工程施工及验收规范》-2006《建筑设计防火规范》 GB50016GB50406-2007《钢铁工业环境保护设计规范》2. 设备技术规格2.1设备名称及数量除尘风机隔声罩 (户外型) 数量 :1台 2.2 目标设计指标, 隔声罩外1米处,噪声水平?65dB(A)(排除环境噪声);满足国家环保设计要求;(确保业主验收通过), 在隔声罩共设门三个(左侧一个,中间一个,右侧一个);隔声罩外设有安全人梯;隔声罩为100厚吸声墙;在隔声罩内部设有电器照明,隔声罩顶部为可拆卸式,设置通风散热系统保证在夏天工作条件下,风机轴承温度不高于65度。
2.3 根据设计要求,隔声罩主要参数:设备名称:除尘风机隔声罩型号:JD-GSZ-FG外形尺寸:27000mm×7600mm×7800mm隔声模块100 mm平均隔声量:?25dB(A)顶部做成坡顶防雨房顶湖北新冶钢有限公司1780高炉出铁场风机噪声治理技术方案2.4 设备技术条件--------内容单位参数除法风机隔声罩室内布置、模块组装可重复拆卸式,型号与规格 GSZ-FG 型外形尺寸mm 27000mm×7600mm×7600 用途控制机组噪声使之?65dB(A) 工作环境工业区室内抗震烈度设防度 7散热型式自然进强排式控制系统电源(电压/频率) V/HZ 380V/220V、50HZ最大耗电量 5 KW防火等级 H-13.设备组成及功能说明3.1.隔声罩技术特点阐述隔声罩采用彩钢复合板加100厚吸声墙结构,隔声罩为模块组装式、模块厚度100,可重复拆卸拼装结构,采用企口搭接形式,罩内设置照明、检修通道、隔声门等辅件;隔声罩采用“外隔内吸”的方式,隔吸声量大,散热效果好;模块强度高、重复拆卸和组装不易变形,设备维护安全方便;外型美观平整。
第四部分技术规范书1号炉磨煤机隔音罩改造技术规范书目录1、技术规范2、供货及工作范围3、技术资料及交付进度4、交货进度5、备品备件及专用工具6、质量保证7、建造与检验8、包装、运输及储存附件1 技术规范1.概述1.1本技术规范的使用范围仅限本次招标的磨煤机隔音装置项目,它包括了设备的结构、性能、技术参数,安装和试验等方面的技术要求。
1.2本规范书所提出的是最低限度的技术要求,并未对一切细节作出规定,也未充分引述有关标准和规范的条文。
投标方应保证提供符合本规范书及相关工业标准的优质产品和服务。
对国家有关安全、环保等强制性标准及规定,必须满足其要求。
1.3配套供货厂家由投标厂商推荐,并由招标方最后确认,凡中国企业能够生产且产品质量能够满足本项目要求的设备和材料等,在配套中应优先考虑在中国采购,投标厂商应对全部配套设备的供货、检验和质量等负全部责任。
1.4如果投标方没有以书面形式对本技术规范书的条文提出异议,那么招标方可以认为投标方提出的产品完全符合本规范书的要求。
1.5投标方所采用的零部件等,必须是技术和工艺先进,并经过两年以上运行实践已证明是成熟可靠的产品。
1.6本规范书所使用的标准,如遇与投标方所执行的标准不一致时,按较高的标准执行。
1.7从订货之日至投标方制造之日的这段时期内在合同签定之后,如果发生标准、规范或规程变化等情况,招标方有权提出因标准、规范或规程发生变化而产生的一些补充要求,投标方应遵守这些要求。
1.8投标方应充分考虑工程特点和现场实际情况,对系统设计、配备设备和布置等进行优化,选取最适合的方案。
1.9发货周期:合同签定之日起30天内保证有2台套磨煤机隔音罩货物到达招标方现场。
1.10主设备厂在专业技术、设备设施、人员组织、业绩经验方面具有设计、制造、质量控制、经营管理的相应的资格和能力。
1.11主设备厂应具有完善的质量保证体系。
2. 规范与标准下列标准所包含的条文,通过在本规范书中引用而构成本规范书的基本条文。

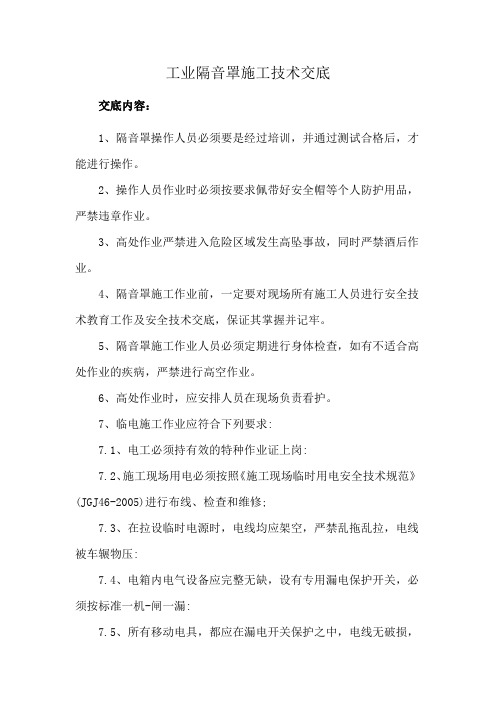

工业隔音罩施工技术交底
交底内容:
1、隔音罩操作人员必须要是经过培训,并通过测试合格后,才能进行操作。
2、操作人员作业时必须按要求佩带好安全帽等个人防护用品,严禁违章作业。
3、高处作业严禁进入危险区域发生高坠事故,同时严禁酒后作业。
4、隔音罩施工作业前,一定要对现场所有施工人员进行安全技术教育工作及安全技术交底,保证其掌握并记牢。
5、隔音罩施工作业人员必须定期进行身体检查,如有不适合高处作业的疾病,严禁进行高空作业。
6、高处作业时,应安排人员在现场负责看护。
7、临电施工作业应符合下列要求:
7.1、电工必须持有效的特种作业证上岗:
7.2、施工现场用电必须按照《施工现场临时用电安全技术规范》(JGJ46-2005)进行布线、检查和维修;
7.3、在拉设临时电源时,电线均应架空,严禁乱拖乱拉,电线被车辗物压:
7.4、电箱内电气设备应完整无缺,设有专用漏电保护开关,必须按标准一机-闸一漏:
7.5、所有移动电具,都应在漏电开关保护之中,电线无破损,
插头插座应完整,严禁不用插头而用电线直接插入插座内:
7.6、各类电动工具,要管好,用好,经常清洗、注油,严禁机械带病”运转,各类防护罩应完整无缺:
7.7、现场所用各种电线绝缘不准有老化、破皮、漏电等现象:
8、施工时还应该注意防火、提供必要的灭火设备和消防监护人员。
9、夜间施工作业,必须有足够的照明,以保证作业安全。
10、施工作业区域,应设置安全警示标志,防止物体打击等安全事故发生。
11、注意保护所有安全防护设施和安全标志等。
交底人签字:接受交底人签字:交底日期:本表一式两份,班组自存一份,资料室归档一份。
安全、健康和环境SA F E T Y HEAL TH&ENV IRONM EN T安全技术与管理2.2操作程序1)自动:将手动/自动切换开关切换到“自动”位置,在接获火灾报警信号后,可自动启动消防泵进行灭火。
2)手动:在“手动”位置,操作人员可根据火灾报警信号人工开启相应泵阀启动灭火系统进行灭火。
3)恢复:确认火灾已扑灭后,按一定程序恢复系统。
3结论仪征自动消防灭火系统,于2001年6月通过国家标准[G B50166—92]火灾自动报警系统施工验收规范和[G BJ93—86]工业自动化仪表施工及验收规范,并正式投用。
经1年多的实践表明,本系统能够很好地胜任保证大型原油库区消防安全的任务。
A pp lication o f Automaticall y Fire f i g htin g S y stem toCrude Oil Tank Farm o f Y izhen gXU X iao p ei and Lian g Duan q in g(Oil T rans p ortation De p artm ent of Nan j in g,P i p eline T rans2 p ortation&Stora g e C om p an y,SINOPEC,Nan j in g210046) Abstract:T he construction,hardw are installation and func2 tion of autom aticall y firefi g htin g s y stem to Crude Oil T ank Farm of Y izhen g are introduced in detail.A pp lications de2 tailed discussedare asfollows:cable constant tem p eraturefire m onitor,S L-M312industrial fire-nets m ain station,multi2 m edia netw ork m onitor s y stem,and television m onitor s y stem. Itis believed thatinorder to im p rove thefirefi g htin g ca p abilit y for lar g e crude oil tankfarm,utilizationof autom aticall y fire2 fi g htin g s y stemisfeasible and necessar y.K e y words:crude oil tankfarm;firefi g htin g s y stem;safet y球磨机局部隔声罩的设计和应用潘敦银1王勇1赵炯2张学森2(1.中国石化安全工程研究院,青岛266071;2.中国石化齐鲁石化公司,山东淄博255408)摘要介绍了球磨机局部隔声罩的设计思路和装置结构。
柴油发电机组、油机房降噪、环境类降噪工程技术规范书(总9页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--柴油发电机组、油机房降噪、环境类降噪工程具体技术要求(1)柴油发电机组降噪、油机房降噪设备、环境类降噪设备组成:1.进风消声器;2.排风消声器;3.片式消声器;4.组合百叶式通风消声器;5.百叶式声屏障;6.进、排风电动百叶窗、控制机构及其控制箱;7.进、排风固定百叶;8.风机及温感控制系统;9.进、排风消声器钢结构支架;10.吸声墙面、吸声吊顶;11.导风罩及软连接;12.隔声板;13.弧形低流阻性通风消声器;14.百叶式通风消声器;15.排烟管;16.二级消声器;17.排烟管及消声器隔热包裹;18.二级消声器支架;19.隔声门;20.检修门;21.进、排风消声间等设备组成。
(2)适用技术规范10YD 5167-2009《通信用柴油发电机组消噪音工程设计暂行规定》11GB3096-2008声环境质量标准(3)声环境质量标准要求*按当地所在声环境功能区,参照上部表格限制要求执行。
(4)降噪工程整体技术及效果要求*降噪系统应隔声、防雨、防潮、防火、抗震、安全。
*降噪工程实施后机组额定功率功率损失小于5%(YD 5167-2009《通信用柴油发电机组消噪音工程设计暂行规定》)。
*进、排风系统的流阻和小于100Pa(或散热水箱风扇的背压-水箱流阻)(YD 5167-2009《通信用柴油发电机组消噪音工程设计暂行规定》)。
*柴油发电机组及油机房、空调室外机组在进行降噪施工后,满足当地所在区域声环境功能区标准的要求。
*降噪工程系统必须满足油机厂家的技术参数要求。
*本项目降噪工程与油机系统启动进行联动,系统联动逻辑如下:市电停电后,油机检测市电信号,油机输出预启动信号,同时在油机启动前开启。
进排风系统检测油机预启动信号,在同时在油机启动前将进排风百叶窗完全打开至90度。
高炉风机隔声罩隔声罩性能要求隔声罩为全模块拼装结构,螺栓连接,可重复拆装,模块上设置吊环,当罩内设备需大修时,只需拧开螺栓,吊开模块即可。
1.隔声模块结构外隔板+阻尼层+骨架+吸声材料+玻璃纤维布+穿孔板。
外隔板及骨架均采用碳钢,外隔板的选用需满足设计达标要求骨架为钢板折弯而成的“U”型槽钢穿孔板采用镀锌孔板;吸声材料为吸声系数高离心超细玻璃棉。
2.隔声罩设计制作工艺要求2.1 镀锌穿孔板穿孔率为24%,在保证吸声效果的同时能防止吸声材料外溢;冲孔采用自动冲床,保证穿孔板的平整美观;穿孔板边沿留30mm不开孔,以方便孔板与骨架的铆接。
2.2 隔声模块内槽钢骨架布置间距≤500mm。
2.3 隔声罩填充的吸声材料采用阻燃性能好,耐高温的离心超细玻璃棉,其导热系数小于0.032,纤维细而长,不易下沉,吸声系数高。
2.4 模块与模块之间的连接采用方管,联接螺杆采用预埋的形式且不露头,拆装更为方便,且增强隔声罩美观效果。
2.5 隔声面板、穿孔板与骨架的连接方式采用铆接,其它均采用断续焊或点焊。
2.6所有钢构件均需做防锈蚀处理,内部框架涂防锈红丹漆两遍,外隔板采用二底二面,面漆为高氯化聚乙烯漆,现场涂装2.7 隔声罩上的管道穿孔,采用两个半圆扣接的结构。
2.8 外隔板与骨架之间的阻尼层厚度为外隔板厚度的3倍以上,有效消除共振及吻合效应对隔声罩隔声性能的影响。
2.9 隔声罩孔洞及模块与模块之间的密封材料为福乐斯,以提高隔声罩的隔声效果。
2.10安装隔声罩时,模块与地面之间垫6~10mm厚的橡胶减振垫,防止刚性传声。
3.采光及照明隔声罩设计内场照明灯4盏(BYC6120-150W),每两套共用一个控制开关,共2个开关控制。
隔声罩内整体照明亮度达100Lex以上。
除罩内照明采光外,设计还考虑在隔声罩上设置2个500×500的隔声采光窗进行自然采光,隔声窗为双层结构,保证隔声罩整体隔声效果。
4.检修与维护为方便罩内设备检修及维护,隔声罩沿长度方向设置了2张单开门,长度方向每面1张,隔声罩门应满足开关灵活、连接牢固,每个门安装无需钥匙的门锁,门与门框之间密封良好。
招标编号:送风机设备招标文件第三卷附件2010年11月本卷目录附件1 技术规范 0附件2 供货范围 (28)附件3 技术资料及交付进度 (31)附件4 交货进度 (35)附件5 监造、检验和性能验收试验 (36)附件6 价格表 (41)附件7 技术服务和设计联络 (42)附件8 分包商/外购部件情况 (45)附件9 大件部件情况 (46)附件10 履约保函(格式) (47)附件11 投标保函(格式) (48)附件12 投标人资格审查文件 (49)附件13 差异表 (51)附件14 投标人需要说明的其它内容 (52)附件15 招标文件附图 (53)附件16 投标人承诺函(格式) (54)附件17 投标人法定代表人授权书(格式) (55)附件18 投标人关于资格的声明函(格式) (56)附件19 关于减免税工作分工 (57)附件20投标人生产情况说明汇总表 (58)附件1 技术规范一总则1 本技术规范书适用于磨煤机设备,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
2 本技术规范书所提及的要求和供货范围都是最低限度的要求,并未对一切技术细节作出规定,也未充分地详述有关标准和规范的条文,但卖方应保证提供符合本技术规范书和工业标准的功能齐全的优质产品.3 如卖方没有对本技术规范书提出书面异议(或差异),买方则可认为卖方完全接受和同意本技术规范书的要求。
如有差异(无论多少),均应填写到本技术规范书的差异表中。
4.卖方对磨煤机的整套系统和设备(包括附属系统与设备)负有全责,即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得买方的认可.5. 本工程采用统一的KKS编码标识单位,编码范围包括卖方所供系统、设备主要部件和构筑物等,卖方在设计、制造、运输、安装,试运行及项目管理各个环节使用KKS编码。
标识原则、方法和内容在第一次设计联络会上讨论.6。
如果投标书技术规范部分的描述存在矛盾或不一致之处,由买方决定最终采用哪种描述。
山西古交发电厂2×300MW火电直冷机组脱硫除尘岛工程流化/输送风机隔音罩技术规范书武汉凯迪电力股份有限公司2004年9月审定:校核:编制:目录1总则2技术要求3设备规范4供货范围5技术服务6买方工作7技术文件和图纸交付进度8备品备件及专用工具9质量保证和试验10包装、运输和储存1总则1.1本技术规范书仅适用于山西古交发电厂一期2×300MW火电直冷机组脱硫除尘岛工程流化/输送罗茨鼓风机隔音罩的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本技术规范书和有关工业标准的优质产品。
1.3如果卖方没有以书面形式对本技术规范书的条文提出异议,则意味着卖方提供的设备完全符合本技术规范书的要求。
如有异议,不管多么微小,都应在投标书中以“对技术规范书的意见和同技术规范书的差异”为标题的专门章节中加以详细描述,供需方审查。
1.4本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时,按较高标准执行。
1.5在合同签订后,买方有权提出因标准、规程和规范发生变化而产生的修订要求,具体事宜由买、卖双方协商确定。
1.6本技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等效力。
2技术要求2.1设计条件工作地点:山西古交发电厂脱硫除尘岛紧身封闭内罗茨鼓风机规格型号:天津鼓风机厂MJLS(A)型和PJL型工作温度:常温2.2标准和规范隔音罩的设计、制造、安装、验收应遵照下列标准及其它有关中国国家标准和规范:上述标准均应为招标截止日时的最新有效版本。
2.3气象及地质条件山西兴能发电有限责任公司所属山西古交发电厂一期工程建设二台300MW直接空冷式汽轮发电机组,配置2台1045t/h煤粉锅炉,锅炉由哈尔滨锅炉厂供货。
山西古交发电厂位于太原市辖古交市境内,西距太原市50公里。
2017年一期1号炉高压流化风机隔音罩整改方案批准:审核:初审:编制:河南裕晟电力工程有限公司2017年 05月 14 日目录一、概述 (3)二、设计要求 (3)三、设计方案 (3)四、隔音罩的安装要求 (3)五、具体安装步骤 (4)5.1施工前准备 (4)5.2原隔音罩拆除 (4)5.3隔音罩安装 (4)六、隔音罩拆装过程中的安全注意事项 (5)七、安装示意图 (6)2017年一期1号炉高压流化风机隔音罩整改方案一、概述2017年五一节前一二期安监部组织人员对生产现场统一进行了安全大监察,监察中发现1号炉#1至#3高压流化风机隔音罩存在不同程度的不完善现象,影响其正常隔音效果及设备的完整性和美观度,鉴于上述情况,建议对隔音罩进行改造。
二、设计要求噪声治理后达到的标准:当排除背景噪声影响的条件下,在隔音罩外1~1.5m处噪声值≤85dB(A)。
三、设计方案方案一:局部安装,即只针对缺失部位进行加装,具体缺失部位情况:#1高压流化风机东侧缺少隔音门一扇(规格:1820*1000),南侧缺失隔音板一扇(规格:2255*1535);#2、#3高压流化风机缺失部位相同,东西侧均缺少隔音门一扇(规格:1820*1000),南侧缺失隔音板一扇(规格:2255*1535)。
优点:造价低,经济实惠,安装方便;缺点:缺乏整体美观性,且不能保证与原有隔音板紧密贴合,使其达到理想的隔音效果。
方案二:整体安装,即将原有隔音罩进行整体拆除,重新进行安装更换。
优点:整体美观度高,隔音效果会大幅度提高;缺点:造价过高;四、隔音罩的安装要求1.安装隔音罩的水泥地面要平整,强度好无变形。
以保证隔音罩和地面接触良好,无噪声外泄。
2.为了装拆的方便,隔音罩的周围应留有足够的操作空间。
3.隔音罩各片间联接牢固,无任何松动和异常震动。
4.应达到本方案设计降噪强度标准。
5.设备投运后,5年内每年检测噪声值不升高。
五、具体安装步骤5.1施工前准备5.1.1对现场施工人员进行安全技术教育培训,并经考试合格后方可进入现场施工。
国电北仑电厂三期工程2×1000MW超超临界燃煤机组第一批辅助设备招标文件中速磨煤机第二卷技术规范书2006 年04月目录附件一技术规范 (11)1.1总则 (11)1.2工程概况 (11)1.3设计和运行条件 (11)1.4技术要求 (55)1.5设计与供货界限及接口规则 (1818)1.6清洁,油漆,包装,装卸,运输与储存 (1919)1.7数据表 (2020)1.8差异表 (2525)附件二供货范围 (2626)2.1一般要求 (2626)2.2供货范围 (2626)附件三设备和技术资料的交付进度 (3333)3.1一般要求 (3333)3.2资料提交的基本要求 (3333)3.3交货进度 (3636)附件四监造(检查)和性能验收试验 (3737)4.1概述 (3737)4.2工厂检查 (3737)4.3设备监造 (3737)4.4性能验收试验 (3939)附件五技术服务和联络 (4141)5.1投标方现场技术服务 (4141)5.2培训 (4242)5.3设计联络会 (4242)附件一技术规范1.1 总则1.1.1 本规范书仅适用于国电北仑电厂三期工程(2×1000MW机组)配套的中速磨煤机,它包括中速磨煤机本体及其附属设备的设计、制造、检验、安装和试验等方面的技术要求。
1.1.2 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出详细规定,也未充分引述有关标准和规范的条文,投标方应保证提供符合本规范书和相关的国际国内标准要求的优质产品及相应服务。
1.1.3 如招标方有除本规范书以外的其它要求,应以书面形式提出,经买卖双方讨论后载于本规范书。
1.1.4 投标方对磨煤机的整套系统和设备(包括附属系统与设备)负有全责,即包括分包(或采购)的产品。
分包(或采购)的产品制造商应事先征得招标方的认可。
1.1.5 本规范书所使用的标准若与投标方所执行的标准发生矛盾时,按较严格标准执行。
第四部分技术规范书1号炉磨煤机隔音罩改造技术规范书目录1、技术规范2、供货及工作范围3、技术资料及交付进度4、交货进度5、备品备件及专用工具6、质量保证7、建造与检验8、包装、运输及储存附件1 技术规范1.概述1.1本技术规范的使用范围仅限本次招标的磨煤机隔音装置项目,它包括了设备的结构、性能、技术参数,安装和试验等方面的技术要求。
1.2本规范书所提出的是最低限度的技术要求,并未对一切细节作出规定,也未充分引述有关标准和规范的条文。
投标方应保证提供符合本规范书及相关工业标准的优质产品和服务。
对国家有关安全、环保等强制性标准及规定,必须满足其要求。
1.3配套供货厂家由投标厂商推荐,并由招标方最后确认,凡中国企业能够生产且产品质量能够满足本项目要求的设备和材料等,在配套中应优先考虑在中国采购,投标厂商应对全部配套设备的供货、检验和质量等负全部责任。
1.4如果投标方没有以书面形式对本技术规范书的条文提出异议,那么招标方可以认为投标方提出的产品完全符合本规范书的要求。
1.5投标方所采用的零部件等,必须是技术和工艺先进,并经过两年以上运行实践已证明是成熟可靠的产品。
1.6本规范书所使用的标准,如遇与投标方所执行的标准不一致时,按较高的标准执行。
1.7从订货之日至投标方制造之日的这段时期内在合同签定之后,如果发生标准、规范或规程变化等情况,招标方有权提出因标准、规范或规程发生变化而产生的一些补充要求,投标方应遵守这些要求。
1.8投标方应充分考虑工程特点和现场实际情况,对系统设计、配备设备和布置等进行优化,选取最适合的方案。
1.9发货周期:合同签定之日起30天内保证有2台套磨煤机隔音罩货物到达招标方现场。
1.10主设备厂在专业技术、设备设施、人员组织、业绩经验方面具有设计、制造、质量控制、经营管理的相应的资格和能力。
1.11主设备厂应具有完善的质量保证体系。
2. 规范与标准下列标准所包含的条文,通过在本规范书中引用而构成本规范书的基本条文。
1号炉磨煤机隔音罩改造项目材料备件采购和设计、制造、检查、试验等必须遵守下列最新的标准,但不仅限于下列标准。
如果本技术规范书同下列标准矛盾,投标人应以书面方式指出矛盾,并由用户解答。
电力安全工作规程(国家电网安监{2005}83号)电力建设施工及验收规范DLJ52GGB985气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸漆膜厚度测定法GB1764涂装前钢材表面锈蚀等级和除锈等级GB8923工业企业噪声控制设计规范GBJ87-85电站汽轮发电机噪声测量办法GB7441-87包装通用技术条件JB/ZQ42863. 语言投标人提供的信息及资料(包括投标文件)应使用中文。
4. 测量单位长度mm重量kg分贝A5. 使用环境条件5.1发电厂位置:江西大唐国际新余发电有限责任公司:位于江西省新余市贵鱼洲(地处北纬27°33′~28°05′,东经114°29′~115°24′)5.2 环境温度:(室内)最高温度:+40℃最低温度:-8.2℃5.3 海拔高度m:<10005.4 相对湿度%:年均805.5 抗地震能力:66. 磨煤机参数6.1磨煤机参数:序号设备参数备注A磨煤机本体沈阳重型机械厂型号DTM-380/830—IV型筒式球磨机筒体有效内径3800 mm筒体有效长度8300 mm筒体有效容积101.5 M3推荐装球量90 T筒体转速17 rpm出力75.5 T/h (设计煤种)B减速器沈阳重型机械厂减速器型号ZHDR-100 减速器传动比 4.58C 配用电机湘潭电机厂型号Y1000-10/1430 电压6000 V电流110 A功率1000 KW转速592 rpm7. 技术要求7.1 隔音装置的设计、制造技术要求7.1.1卖方提供的设备应功能完整,技术先进,并能满足人身安全和劳动保护条件,所有设备均应正确设计和制造,在正常工况下均能安全、持续运行,而不应有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题。
7.1.2 磨煤机设计隔音范围为磨煤机筒体部分(含筒体及大、小齿轮部分),为便于运行和检修,隔音罩在筒体两端上半圈及筒体进口人孔门处应设计检修的活动门,隔音罩内应留有合理的检修空间及高度(预留磨煤机顶大罐高度),隔音元件在连接上应充分考虑拆装的方便,隔音罩的内壁面与设备间隔距离不得小于300mm,磨煤机隔音罩跨越磨煤机减速机处隔音元件需易拆装。
7.1.3 隔音装置应采用行之有效的新材料,新技术,新工艺,获得最佳降低噪音的效果,噪声限值必须在90分贝(A)以下。
按《GB7441-87电站汽轮发电机噪声测量办法》进行检测.7.1.4 隔音装置的材料宜采用带有阻尼的A3钢板,厚度2-3㎜及以上,阻尼厚度不得小于金属材料的3倍。
隔音装置的内侧必须敷设吸声穿孔板,吸音材料应有较好的护面层。
7.1.5 隔音装置内所有焊缝与拼缝应避免漏声。
与地面接触部位应注意密封和固定。
7.1.6 磨煤机隔音罩在筒体进口两侧和大齿轮两侧地面处设计进出检查门,其高度和位置应方便运行人员巡检和检修。
7.1.7 为便于磨煤机的隔音罩内巡检、检修及卫生清扫,在隔音装置内应选用优质通风、照明设施,通风设施、照明开关和线路及灯具按照行业标准设计、规范布置、标示清楚,所有的电气元器件应绝缘良好,并能在高温、潮湿、多尘的环境中正常工作。
7.1.8 隔音罩采用新型的隔音材料及防噪的技术处理,并具有防火阻燃性,隔音和防火阻燃材料应选用国家许可使用材料,不得使用易产生职业病、国家禁止使用的材料,如石棉等。
7.1.9全部钢材必须进行预处理,去掉轧制氧化、锈及异物,焊接表面应光滑平整,不得有气孔、夹渣、焊瘤、裂纹等缺陷存在,以确保焊缝质量。
主要焊缝应进行探伤检查。
清洁和油漆7.1.10磨煤机隔音罩组装前应从每个零部件内部清除全部加工垃圾,如金属切屑、填充物等,应从内外表面清除所有渣屑、锈皮油脂等。
所有设备交付时至少应有一锌基打底涂层和二层覆面涂层,暴露于大气的金属表面需要增加涂层和油漆。
油漆颜色中灰(色卡号371)。
所有涂漆应符合国家有关标准和规定。
油漆应采用国内较先进的漆种,并能适应当地的环境条件。
油漆保证期为1年。
7.2 投标单位使用业绩表用户名称产品名称数量投产日期备注8. 技术数据投标人在投标书中应填写下列技术数据表,并且这些技术数据将作为合同文本技术规范的一部分。
8.1隔音材料技术数据:招标项目名称编号序号材料名称单位参数备注招标项目名称编号序号材料名称单位参数备注1 隔音罩规格型号:2 隔音罩结构尺寸:3 隔音罩设计压力:4 外护板规格型号:5 隔音层材质厚度:6 内护板规格型号:7 检修门规格型号:8 通风机规格型号:9 通风百叶规格型号:9. 出厂试验产品出厂前进行试验测试,并提供目录索引、机械性能报告、隔音效果检查报告、产品合格证等报告各三套。
10现场试验10.1 设备安装完成后,投标方应负责检查设备是否具备运行的条件。
10.2投标人应在投标书中提出推荐的其它现场试验。
10.3为验证隔音效果是否达到技术协议书和相关标准规定的有关性能指标和功能要求,应按《GB7441-87电站汽轮发电机噪声测量办法》进行检测,安装磨煤机隔音罩外现场噪声限值必须在90分贝(A)以下。
附件2 供货及工作范围1. 供货范围1.1 一般要求1.1.1 本节规定了合同设备的供货范围。
投标方应保证所供设备为全新的、先进的、成熟的、完整的和安全可靠的,且设备的技术经济性能符合技术规范的要求。
1.1.2 投标方应以表格的方式提供详细供货清单,清单中依次说明序号、设备名称、型号规格、单位、数量、产地、制造厂家、备注等内容。
对于属于整套设备运行和施工所必需的部件,即使本合同供货清单未列出和/或数目不足,投标方仍须在执行合同时补足,且不涉及价格问题。
1.1.3 除有特别注明外,所列数量均为整套设备所需。
1.1.4 投标方应提供所有安装和检修所需专用工具和消耗材料等,并提供详细供货清单。
1.2 供货范围中投标方应提供2套完整的、先进的、经严格检验的磨煤机隔音罩,满足招标方1号炉2台磨煤机隔音罩的安装,及检验和正常运行时所需的部件、材料、备品备件和专用工具。
备品备件应是新品,与主设备同型号、同工艺。
投标方提供安装指导服务:投标方负责招标方的1号炉2台磨煤机隔音罩的安装指导工作。
投标方必须安排专业技术人员及经验丰富的安装人员指导协助甲方在13天内完成1号炉2台磨煤机隔音罩安装工作。
2.工作范围投标方工作范围2.1 投标方将按本招标文件所列要求,提供设备及服务,其工作范围包括但不限于以下范围:制造、试验、检验、包装、运输、安装指导及提供技术资料和其它技术服务等。
2.2 投标方按本招标文件提供的资料及数据应指出所提供的所有设备的保证性能及结构特点等,而这些资料的准确性和完整性是投标方的当然责任。
2.3 合同设备要求在发送前根据需要进行性能试验,试验项目应由投标方提出,并及时通知招标方,要求投标方将完整的试验报告提供给招标方。
2.4 投标方应履行有关标准和规范要求的全部工厂试验,并要确定在制造厂进行的所有设备和材料试验,招标方代表有权在某项和所有试验时在场,试验时招标方在场并不减少投标方应履行的任何责任。
2.5 设备到达现场后,招标方通知投标方10天内赴现场共同开箱验货,若投标方在限定的时间内不派代表参加或无书面通知,则招标方有权自行开箱使用,由此造成的后果将由投标方负责。
2.6 招标方将至少提前7天书面或电话通知投标方派技术人员及有经验的施工人员对招标方安装人员进行现场培训及安装指导,并分析和解决施工中发生的问题。
2.7 在质保期内,由于投标方原因造成的设备和备件的损坏应由投标方及时、免费的维修或调换,直至恢复原有功能和质量。
2.8 投标方保证所供隔音罩在商业运行后一年内,如因投标方原因发生的全部问题,由投标方负责及时且不发生费用的解决,直至恢复正常运行。
2.9 投标方应保证长期优惠提供所有备品备件,并有义务协助招标方解决设备出现的各种技术问题。
2.10 施工前应按招标方要求制定项目施工方案、作业指导书、安全措施经招标方技术人员审核批准。
同时应提供施工资质证书、技术人员资质证书并复印留招标方技术部门存档。
在签署相关安全协议、组织安全学习并考核合格后方可进入招标方现场指导施工工作,投标方应严格按技术方案、技术协议中提出的技术要求进行指导施工,并确保施工质量。
2.11 专用施工工器具由施工单位提供。
招标方工作范围2.12 招标方负责提供磨煤机隔音罩所需的磨煤机设备图纸:DTM380/830-IV型筒式球磨机总装配图、地基部装配图、转动部装配图、传动部装配图。
2.13 招标方在投标方的技术支持及指导下完成1号炉2台磨煤机隔音罩的安装工作。
