29.1 第1课时 平行投影与中心投影

29.1投影(第一课时)一、内容和内容解析1．内容投影、平行投影、中心投影和正投影的概念；简单平面图形的正投影2．内容解析投影知识是学习视图的根底，通过投影建立了立体图形和平面图形间的联络，为立体图形与平面图形的互相转化问题奠定了理论根底。

投影是在影子的根底上再一般化、抽象化而形成的。

根据投影线与投影面的不同位置，将投影分为平行投影和中心投影两类，它们之间既有联络又有区别。

平行投影、中心投影的含义及其简单应用，表达了物体与其投影之间的互相转化。

正投影是与三视图有关的一种投影，正投影的特征是每条投影线都垂直于投影面。

教材中以铁丝和正方形纸片的影子为例，讨论当直线和平面多边形与投影面具有三种不同的位置关系时的正投影，归纳出其中蕴含的正投影的一般规律。

由一维到三维的演变过程，是认识视图本质，开展空间观念的知识根底。

学生在已有有关投影的初步感性认识的根底之上，通过一些简单的物体的投影说明有关概念，归纳根本规律，不仅是使学生对投影的认识从感性上升为理性，到达更高程度，更进一步培养运用几何知识分析和解决实际问题的才能。

基于以上分析,确定本节课的重点:理解平行投影、中心投影和正投影的含义并掌握其特征。

二、目的和目的解析1．目的〔1〕理解投影的有关概念，能根据投影线的方向识别物体的投影。

〔2〕理解中心投影和平行投影的区别。

〔3〕理解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

2. 目的解析达成目的〔1〕的标志是：学生可以结合详细例子说出什么是投影，什么是投影线和投影面。

达成目的〔2〕的标志是：知道平行投影和中心投影是根据投影线的不同位置关系进展分类的，能结合详细实例解释说明平行投影和中心投影的区别。

达成目的〔3〕的标志是：学生知道正投影的特征是每条投影线都垂直于投影面，能根据正投影的特征说出简单平面图形的正投影。

三、教学问题诊断分析学生虽然已经学习了立体图形和平面图形等几何概念，对于简单的立体图形会从正面、上面、左面去看，得出平面图形，但正投影是再抽象化、详细化而形成的，需要进一步深入理解，完好认识正投影的性质。

29.1 投影第1课时平行投影与中心投影1．理解平行投影和中心投影的特征；(重点)2．在投影面上画出平面图形的平行投影或中心投影．(难点)一、情境导入北京故宫中的日晷闻名世界，是我国光辉灿烂文化的瑰宝．它是我国古代利用日影测定时刻的仪器，它由“晷面”与“晷针”组成，当太阳光照在日晷中轴上产生投影，晷针的影子就会投向晷面，随着时间的推移，晷针的影的长度发生变化，晷针的影子在晷面上慢慢移动，聪明的古人以此来显示时刻．本节课学习有关投影的知识．二、合作探究探究点一：平行投影【类型一】判断影子的形状下列图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是()解析：选项A.影子平行，且较高的树的影子长度大于较低的树的影子，正确；选项B.影子的方向不相同，错误；选项C.影子的方向不相同，错误；选项D.不同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，错误．故选A.方法总结：平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例．变式训练：见《学练优》本课时练习“课堂达标训练”第2题【类型二】平行投影作图在某一时刻，操场上有三根测杆，如图所示，其中测杆AB的影子为BC，你能画出测杆MN的影子NP吗？若测杆XY的影子的顶端恰好落在点B处，且XY＝MN，你能找出XY 所在的位置吗？请将上述问题画在下面的示意图中，并简述画法．解析：过物体顶点作光线的平行线得到物体的平行投影，再根据平行投影中物体与投影面平行时的投影是全等的可找到XY 的位置．解：连接AC ，过点M 作MP ∥AC 交NC 于点P ，则NP 为MN 的影子．过点B 作BX ∥AC ，且BX ＝MP ，过X 作XY ⊥NC 交NC 于点Y ，则XY 即为所求．方法总结：先根据物体投影确定光线，然后利用两个物体的顶端和各自影子的对应点的连线是一组平行线，过物体顶端作平行线与地面相交，从而确定影子．变式训练：见《学练优》本课时练习“课堂达标训练”第4题【类型三】 平行投影的相关计算李航想利用太阳光测量楼高．他带着皮尺来到一栋楼下，发现对面墙上有这栋楼的影子，针对这种情况，他设计了一种测量方案，具体测量方法如下：如示意图，李航边移动边观察，发现站到点E 处时，可以使自己落在墙上的影子与这栋楼落在墙上的影子重叠，且高度恰好相同．此时，测得李航落在墙上的影子高度CD ＝1.2m ，CE ＝0.6m ，CA ＝30m(点A 、E 、C 在同一直线上)．已知李航的身高EF 是1.6m ，请你帮李航求出楼高AB .解析：过点D 作DN ⊥AB ，可得四边形CDME 、ACDN 是矩形，即可证明△DFM ∽△DBN ，从而得出BN ，进而求得AB 的长．解：过点D 作DN ⊥AB ，垂足为N ，交EF 于M 点，∴四边形CDME 、ACDN 是矩形，∴AN ＝ME ＝CD ＝1.2m ，DN ＝AC ＝30m ，DM ＝CE ＝0.6m ，∴MF ＝EF －ME ＝1.6－1.2＝0.4m.∵EF ∥AB ，∴△DFM ∽△DBN ，DM DN ＝MF BN ，即0.630＝0.4BN，∴BN ＝20m ，∴AB ＝BN ＋AN＝20＋1.2＝21.2m.答：楼高为21.2m.方法总结：在同一时刻的物体高度与影长的关系：物体高度物体影长＝另一物体的高度另一物体的影长. 变式训练：见《学练优》本课时练习“课后巩固提升”第6题探究点二：中心投影【类型一】 判断是否是中心投影下面属于中心投影的是( )A ．太阳光下的树影B ．皮影戏C ．月光下房屋的影子D ．海上日出解析：中心投影的光源为灯光，平行投影的光源为阳光与月光．在各选项中只有B 选项得到的投影为中心投影．故选B.方法总结：判断投影是中心投影的方法是看光线是否相交于一点，如果光线是相交于一点，那么所得到的投影就是中心投影．变式训练：见《学练优》本课时练习“课堂达标训练”第6题【类型二】 判断影长的情况晚上小亮在路灯下散步，在小亮从远处走到灯下，再远离路灯这一过程中，他在地上的影子( )A ．逐渐变短B ．先变短后变长C ．先变长后变短D ．逐渐变长解析：晚上小亮在路灯下散步，当小亮从远处走到灯下的时候，他在地上的影子由长变短，当他再远离路灯的时候，他在地上的影子由短变长．故选B.方法总结：中心投影的光线特点是从一点出发的投射线．物体与投影面平行时的投影是放大(即位似变换)的关系．变式训练：见《学练优》本课时练习“课堂达标训练”第5题【类型三】 中心投影作图如图是小明与爸爸(线段AB )、爷爷(线段CD )在同一路灯下的情景，粗线分别表示三人的影子．请根据要求，进行作图(不写画法，但要保留作图痕迹)．(1)画出图中灯泡所在的位置；(2)在图中画出小明的身高．解析：(1)利用中心投影的图形的性质连接对应点得出灯泡位置即可；(2)根据灯泡位置即可得出小明的身高．解：(1)如图所示：O 即为灯泡的位置；(2)如图所示：EF 即为小明的身高．方法总结：连接物体和它影子的顶端所形成的直线必定经过点光源．变式训练：见《学练优》本课时练习“课堂达标训练”第8题【类型四】 中心投影的相关计算如图，王华晚上由路灯A 下的B 处走到C 处时，测得影子CD 的长为1m ，继续往前走3米到达E 处时，测得影子EF 的长为2m ，已知王华的身高是1.5m ，求路灯A 的高度AB .解析：根据在同一时刻物高和影长成正比，即在同一时刻的两个物体，影子，经过物体顶部的光线三者构成的两个直角三角形相似解答．解：当王华在CG 处时，Rt △DCG ∽Rt △DBA ，即CD BD ＝CG AB；当王华在EH 处时，Rt △FEH ∽Rt △FBA ，即EF BF ＝EH AB ＝CG AB ，∴CD BD ＝EF BF.∵CG ＝EH ＝1.5m ，CD ＝1m ，CE ＝3m ，EF ＝2m ，设AB ＝x ，BC ＝y ，∴1y ＋1＝2y ＋5，解得y ＝3，经检验y ＝3是原方程的根．∵CD BD ＝CG AB ，即1.5x ＝14，解得x ＝6m.即路灯A 的高度AB ＝6m. 方法总结：解题的关键是利用中心投影的特点可知在这两组相似三角形中有一组公共边，利用其作为相等关系求出所需要的线段，再求公共边的长度．变式训练：见《学练优》本课时练习“课后巩固提升”第7题三、板书设计1．平行投影的定义及应用；2．中心投影的定义及应用．本节以自主探索、合作交流为设计主线，从皮影戏、手影、日晷等学生熟悉的生活实际出发，引入物体投影的相关概念，通过观察图片等活动，使学生认识中心投影和平行投影的区别与联系，加强主动学习数学的兴趣，体现数学的应用价值.。

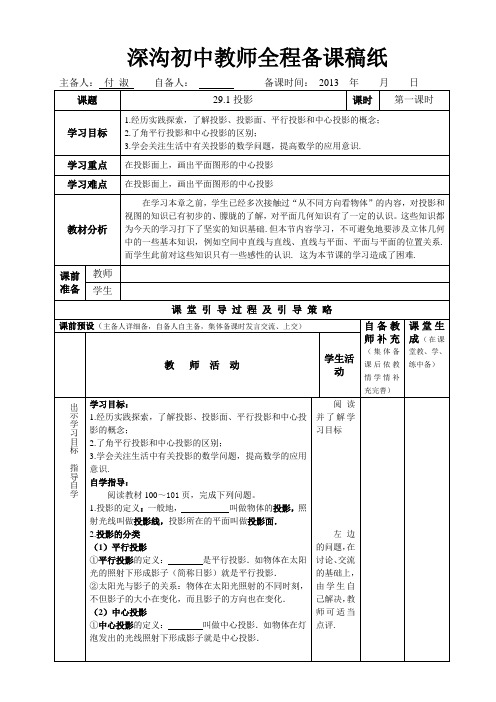

29.1 投影第1课时平行投影与中心投影【学习目标】（一）知识技能：1.了解投影的有关概念，能根据光线的方向辨认物体的投影。

2.了解平行投影和中心投影的区别。

3.了解物体正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

（二）数学思考：在探究物体与其投影关系的活动中，体会立体图形与平面图形的相互转化关系，发展学生的空间观念。

（三）解决问题：通过对物体投影的学习，使学生学会关注生活中有关投影的数学问题，提高数学的应用意识。

（四）情感态度：通过学习，培养学生积极主动参与数学活动的意识，增强学好数学的信心。

【学习重点】了解正投影的含义，能根据正投影的性质画出简单平面图形的正投影。

【学习难点】归纳正投影的性质，正确画出简单平面图形的正投影。

【学习准备】手电筒、三角尺、作图工具等。

【学习过程】【情境引入】活动1设问：你注意观察过周围物体在日光或灯光下的影子吗？影子与物体有着怎样的联系呢？教师展示实物及图片，学生观察、思考，感知物体与投影之间的关系。

学生讨论、发表观点；教师归纳。

总结出投影、投影线、投影面的概念。

总结：一般地，用光线照射物体，在上，得到的叫做物体的投影，叫做投影线，投影所在的叫做投影面。

【自主探究】活动2教师给学生展示一组阳光下的投影图片，设问：下列投影中，投影线、投影面分别是什么？这些投影线有何共同特征？学生观察、思考、归纳，教师指导。

归纳总结：由形成的投影叫做平行投影。

试举出平行投影在生活中的应用实例。

活动3出示一组灯光下的投影，学生观察投影线、投影面分别是什么？这些投影线有何共同特征？学生分析、回答。

归纳总结：由发出的光线形成的投影叫做中心投影。

试举出中心投影在生活中的应用实例。

活动4出示教材88页练习：将物体与它们的投影用线连接起来。

【合作探究】活动5：问题1联系：。

区别：。

问题2图中三角板的投影各是什么投影？它们的投影线与投影面的位置关系有什么区别？学生观察、思考、互相交流。
