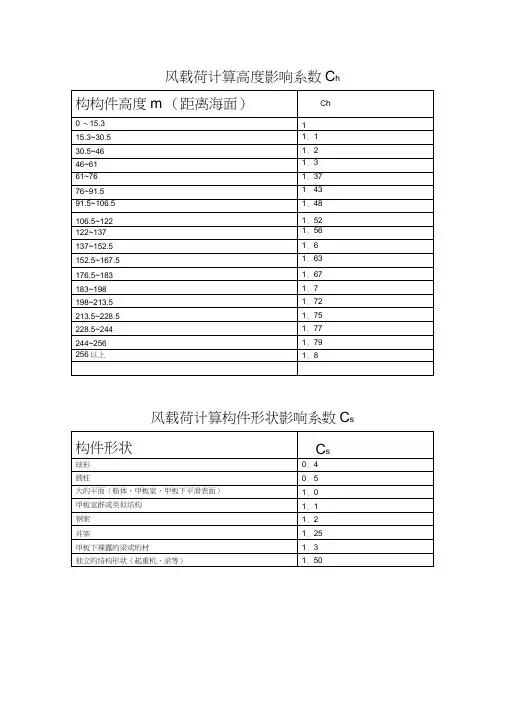

风载荷计算系数表

计算风荷载标准值Wk=βzμsμz w0
式中：Wk——风载荷标准值（KN/m2）;
βz ——高度z处的风振系数；鉴于在田野树丛中，此值取1.0；
μs——风载荷体型系数；鉴于在田野树丛中，此值取1.0；
μz ————风压高度变化系数；鉴于在田野树丛中，此值取1.0；
w0 ————基本风压（KN/m2）；查北京市50年不遇大风（大于8级）的气象和最大风速资料，风载荷值取0.45 KN/m2 ；
为便于简化计算，将杀虫灯分为4个部分，即太阳能板、杀虫灯、灯杆和基础。

其中太阳能板、杀虫灯、灯杆为承风部位，基础为平衡部分。

1.太阳能板：承风面积S1=0.81m*0.51m*COS40º=0.316m2;
承风阻力P1=0.316m2*0.45 KN/m2 =0.14212KN；
倾翻力矩M1=H1P1=2.65m*0.1422KN=0.37712KN.m；
同理可算：2.杀虫灯部位M2= H2P2=2.2m*0.036KN=0.08KN.m ;
3.灯杆部位M3= H3P3=1.0m*0.144KN=0.144KN.m ;
综上所述，50年不遇的大风产生最大的倾翻力矩为
∑M=M1+M2+M3=0.6 KN.m ;
而杀虫灯底盘用3-M12地脚螺栓固定在混凝土基础上。

混凝土基础的几何尺寸为0.53m*0.53m，高0.6m；混凝土的密度为1.8-2.45；（式中取2.1）即混凝土基础的重量为G=3.54KN；其倾翻阻力矩为
M阻=G*B/2=3.54KN*0.265m=0.938KN.m
经计算，M阻>∑M，故满足要求。

即该基础能够在50年不遇的强风时，不倾翻。

一、
取值
0.65KN/m 2
5m A 类风压高
1.1701.401.694
=1.69×1.17×1.4×0.65 1.80KN/m 21.40.4KN/m 2
A 指近海海面和海岛、海岸、25°
B 指田野、乡村、丛林、丘陵1
C 指有密集建筑群的城市市区D
指有密集建筑群且房屋较高
=0.4×10.4KN/m21.4
1.65m 0.998m 1.6467m2
计算高度处离地面距离:基本风压w 0:
光伏倾斜角度风荷载标准值:风荷载分项系数:
w K =b gz m Z m S w 0

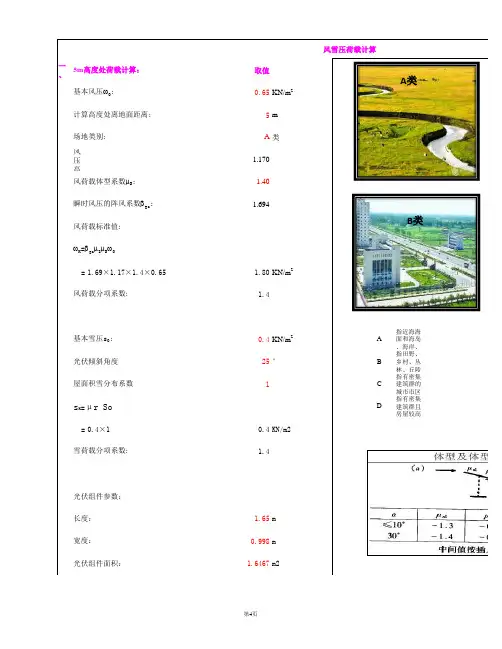

风雪压荷载计算
基本雪压s 0:风荷载体型系数m S :瞬时风压的阵风系数b gz :5m 高度处荷载计算：场地类别:屋面积雪分布系数
s K =μr So
雪荷载分项系数:
光伏组件面积：
光伏组件参数：长度：宽度：A 类
B 类
18Kg 9.8
N/Kg
=18 x 9.8 x cos25°0.159873KN
1.2
=1.4×1.803×1.65+1.2×0.1599
4.349447KN
=1.4×0.4+1.2×0.16
2.122152KN
F总=1.4*1.0*F雪+1.2* G′单块电池板受最大雪压力：恒载载荷系数：
单块电池板受最大风压力：F总=1.4*1.0*F风+1.2* G′光伏组件倾斜重量：光伏组件重量： 重力加速度：
C类D类。

窗抗风载荷计算一、计算依据二、风荷载计算1、基本情况：门窗计算风荷最大标高取70米；根据工程所处的地理位置，其风压高度变化系数按C类算。

平开窗的受力杆件MQ25-24a最大计算长度为2400mm，杆件两边的最大受力宽度为:1375mm,；推拉窗的受力杆件QLC30-25最大计算长度为:1960mm，杆件两边的最大受力宽度为1480mm。

2、风荷载标准值的计算风荷载标准值ωk=βzμSμZωO (资料③P24式7.1.1-1)ωk—风荷载设计标准值βZ—高度Z处的阵风系数， (资料③P44表7.5.1)μS—风荷载体型系数，取μS =0.8 (资料③P27表7.3.1)ωO—基本风压，取ωO =0.7KPa (资料③全国基本风压分布图)μz—风压高度变化系数, （资料③P25表7.2.1）风荷载标准值计算：ωk=βzμSμZωO =1.66×0.8×1.45×0.7=1.35KPa三、主要受力构件的设计及校核1、受力构件的截面参数根据（ BH^3-bh^3 ）/12 Ix=0.0491(D4 – d4 ) (资料④P112表1-63)Ix1=Ix+a2 F W=I/h (资料④P106表1-62)则平开窗的受力构件的惯性矩I为118684m4,抗弯模量为5395 m3；推拉窗的受力构件的惯性矩I为119638.67m4，抗弯模量为7477.42m3。

2、受力构件的设计根据挠度计算公式：μmax = 5qL^4 /（384EI） (资料②P494表5-31)其中线荷载计算值：q = awk /2 (资料②P494)装单层玻璃时，型材许允挠度：μmax< L /120，且绝对挠不大于15mm（资料③）则有：5awk L^4 /（2x384EI）<L/120当L/120≥15时，则有：5awk L4 /（2x384EI）<15E-铝合金型材的弹性模量，取E=0.7×105(1)平开窗受力杆件的长度为2400mm其两边最大的受力宽度为1375mm时满足要求的型材截面惯性矩：I>5×120awk L^3 /（2×384E）=263513.25mm^4> 118684mm^4则构件的截面惯性矩不能满足挠度要求,故需在铝合金型材内加经防腐处理的冷轧槽钢。

风荷载体型系数取值表1. 引言风荷载是指风对建筑物、结构和设备产生的力和力矩。

在工程设计中，为了保证结构的稳定和安全，需要对风荷载进行合理的计算和评估。

风荷载计算的一个重要参数就是风荷载体型系数。

本文将对风荷载体型系数进行详细的探讨，包括其定义、计算方法和常用取值范围等内容。

同时，还将对常用的结构体型进行分类，并给出相应的风荷载体型系数取值表。

2. 风荷载体型系数的定义风荷载体型系数是指结构所受风荷载与理想平板所受风荷载的比值。

可以用于描述结构对风荷载的敏感程度，是进行风荷载计算的重要参数之一。

风荷载体型系数一般用C表示，计算公式如下：C=F q⋅A其中，C为风荷载体型系数，F为结构所受风荷载，q为单位面积上的风压，A为结构的参考面积。

3. 风荷载体型系数的计算方法风荷载体型系数的计算方法主要取决于结构的形状和结构的风向。

根据结构的形状不同，可以将结构分为不同的体型，并为每种体型给出相应的风荷载体型系数。

常见的结构体型有平面结构、楼板结构、柱、框架结构等。

下面将分别介绍各种体型结构的风荷载体型系数计算方法。

3.1 平面结构平面结构是指在一个平面上分布的结构，如墙体、屋顶等。

对于平面结构，可以根据其高宽比和结构的阻力系数来确定风荷载体型系数。

•当高宽比小于1时，风荷载体型系数为1.2。

•当高宽比大于1时，风荷载体型系数为1.0。

3.2 楼板结构楼板结构是指承载楼板荷载的结构，如楼板、天花板等。

对于楼板结构，风荷载体型系数的计算与楼板所在的楼层高度有关。

•当楼层高度小于10m时，风荷载体型系数为0.8。

•当楼层高度大于10m时，风荷载体型系数为1.0。

3.3 柱柱是指承受竖向载荷的结构，如柱子、支撑柱等。

对于柱的风荷载体型系数的计算，主要取决于柱的高宽比和截面形状。

•当柱的高宽比小于5时，风荷载体型系数为1.0。

•当柱的高宽比大于5时，风荷载体型系数为0.8。

3.4 框架结构框架结构是指由柱和梁组成的结构，如钢结构、混凝土框架等。
