齿轮的载荷系数解析

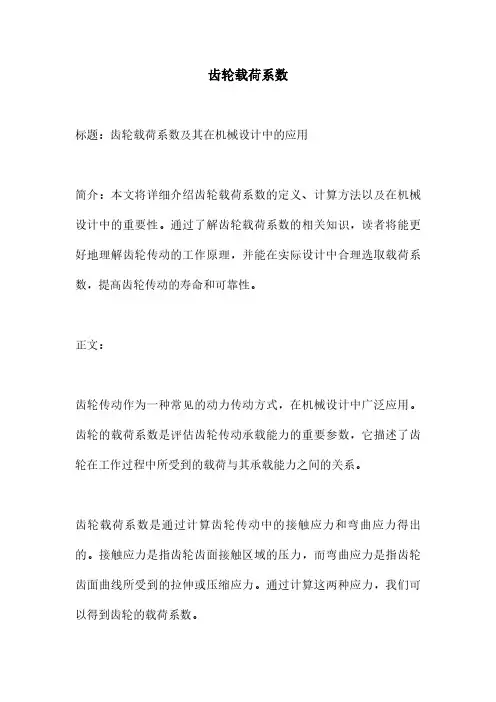

齿轮载荷系数
标题：齿轮载荷系数及其在机械设计中的应用
简介：本文将详细介绍齿轮载荷系数的定义、计算方法以及在机械设计中的重要性。

通过了解齿轮载荷系数的相关知识，读者将能更好地理解齿轮传动的工作原理，并能在实际设计中合理选取载荷系数，提高齿轮传动的寿命和可靠性。

正文：
齿轮传动作为一种常见的动力传动方式，在机械设计中广泛应用。

齿轮的载荷系数是评估齿轮传动承载能力的重要参数，它描述了齿轮在工作过程中所受到的载荷与其承载能力之间的关系。

齿轮载荷系数是通过计算齿轮传动中的接触应力和弯曲应力得出的。

接触应力是指齿轮齿面接触区域的压力，而弯曲应力是指齿轮齿面曲线所受到的拉伸或压缩应力。

通过计算这两种应力，我们可以得到齿轮的载荷系数。

在机械设计中，选取合适的载荷系数是至关重要的。

如果载荷系数选择不当，齿轮传动可能会发生过载和疲劳破坏现象，从而影响整个机械系统的正常运行。

因此，在设计过程中，我们需要考虑齿轮的使用条件和工作环境，合理选择载荷系数，以确保齿轮传动的可靠性和寿命。

除了在设计中的应用，齿轮载荷系数还对齿轮制造和使用过程中的质量控制起着重要作用。

通过合理选择载荷系数，可以确保齿轮的制造精度和装配质量，从而提高整个齿轮传动系统的工作效率和稳定性。

总之，齿轮载荷系数在机械设计中具有重要的意义。

通过了解齿轮载荷系数的计算方法和应用，我们可以更好地理解齿轮传动的工作原理，合理选择载荷系数，提高齿轮传动的可靠性和寿命。

同时，在齿轮的制造和使用过程中，齿轮载荷系数也起到了重要的指导作用，帮助我们提高齿轮传动系统的工作效率和稳定性。

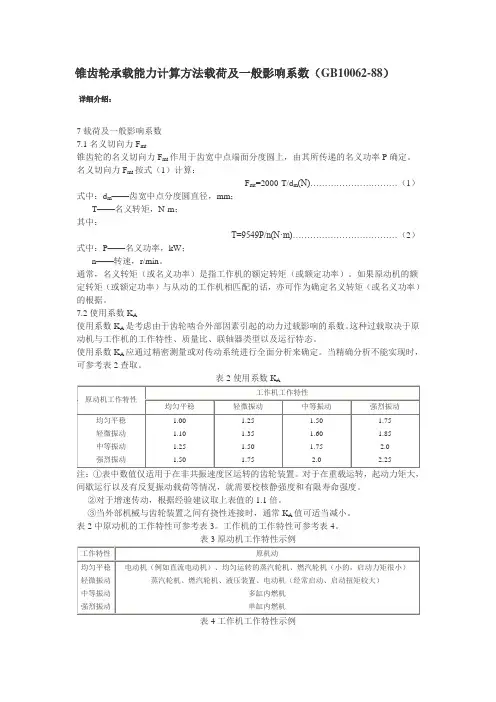

锥齿轮承载能力计算方法载荷及一般影响系数（GB10062-88）详细介绍：7载荷及一般影响系数7.1名义切向力F mt锥齿轮的名义切向力F mt作用于齿宽中点端面分度圆上，由其所传递的名义功率P确定。

名义切向力F mt按式（1）计算：F mt=2000.T/d m(N) (1)式中：d m——齿宽中点分度圆直径，mm；T——名义转矩，N·m；其中：T=9549P/n(N.m) (2)式中：P——名义功率，kW；n——转速，r/min。

通常，名义转矩（或名义功率）是指工作机的额定转矩（或额定功率）。

如果原动机的额定转矩（或额定功率）与从动的工作机相匹配的话，亦可作为确定名义转矩（或名义功率）的根据。

7.2使用系数K A使用系数K A是考虑由于齿轮啮合外部因素引起的动力过载影响的系数。

这种过载取决于原动机与工作机的工作特性、质量比、联轴器类型以及运行特态。

使用系数K A应通过精密测量或对传动系统进行全面分析来确定。

当精确分析不能实现时，可参考表2查取。

表2使用系数K注：①表中数值仅适用于在非共振速度区运转的齿轮装置。

对于在重载运转，起动力矩大，间歇运行以及有反复振动载荷等情况，就需要校核静强度和有限寿命强度。

②对于增速传动，根据经验建议取上表值的1.1倍。

③当外部机械与齿轮装置之间有挠性连接时，通常K A值可适当减小。

表2中原动机的工作特性可参考表3。

工作机的工作特性可参考表4。

表4工作机工作特性示例注；1）额定转矩=最大切削、压制、冲击转矩。

2）额定转矩=最大启动转矩。

3）额定转矩=长时工作的最大轧制转矩。

4）用电流控制力矩限制器。

5）由于轧制带材经常断裂，可提高K A至2.0。

7.3动载系数K A动载系数K V是考虑大、小齿轮啮合振动而产生的内部附加动载荷影响的系数。

动载系数K V定义为齿轮副啮合中最大作用力与纯由外加载荷所产生的相应作用力的比值。

影响动载系数的因素有：a.齿轮精度（周节极限偏差）；b.大、小齿轮的回转质量（转动惯量）；c.轮齿刚度；d.考虑使用系数K A后的切向力；e.齿面接触状误解；f.轴及轴承的刚度；g.润滑情误解；h.系统阻尼特性。

齿轮对基本参数****************************法面模数：3齿数：小齿轮=16；大齿轮=69压力角：0.3491螺旋角：0.2619变位系数：小齿轮=0.1；大齿轮=-0.1齿宽：小齿轮=50；大齿轮=36端面分度圆压力角：0.3604端面节圆压力角（即啮合角）：0.3604基圆螺旋角：0.2457齿顶圆直径：小齿轮=56.2942；大齿轮=219.7061基圆直径：小齿轮=46.5023；大齿轮=200.5410中心矩：132.000113960836齿数比：4.3125当量齿数：小齿轮=17.6067；大齿轮=75.9289****************************设计参数****************************机构工作级别：M5机构类型：起升机构或非平衡变幅机构机构载荷状态：L2-中（机构经常承受中等载荷，较少承受最大载荷）齿轮啮合类型：外啮合齿轮精度等级：6级允许齿厚的磨损量占原齿厚的百分比：10%试验齿轮齿面接触疲劳极限应力：小齿轮=1350N/mm2；大齿轮=895N/mm2 试验齿轮齿根弯曲疲劳极限应力：小齿轮=325N/mm2；大齿轮=330N/mm2 ****************************计算载荷****************************电动机额定力矩传到计算零件的力矩：303.8980N.m小齿轮转速：155转/min----------------------------小齿轮疲劳计算基本载荷：347.0515N.m小齿轮工作最大扭矩：390.2050N.m----------------------------分度圆上基本切向力：13967.4969N----------------------------循环次数系数：小齿轮=1.0000;大齿轮=0.8208载荷系数：小齿轮=0.8100;大齿轮=0.8100等效切向力：小齿轮=11313.6725N;大齿轮=9286.7739N----------------------------齿轮的动载系数：1.0021齿向载荷分布系数：小齿轮=1.3555;大齿轮=1.4322齿面接触强度用的齿间载荷分配系数：1.0500对于齿面接触疲劳强度计算的计算切向力：小齿轮=16135.7975；大齿轮=13995.1343N----------------------------轮齿弯曲强度用的齿间载荷分配系数：1.0500对于轮齿弯曲疲劳强度计算的计算切向力：小齿轮=16135.7975；大齿轮=13995.1343N ----------------------------分度圆上最大切向力：15704.2609N对于齿面接触静强度计算的最大计算切向力：小齿轮=22351.1439；大齿轮=23617.0211N对于轮齿弯曲静强度计算的最大计算切向力：小齿轮=22351.1439；大齿轮=23617.0211N ****************************齿面接触强度计算参数****************************节点区域系数：2.4246弹性系数：189.8000重合度系数：0.8035螺旋角系数：0.9828节圆处的计算接触应力：小齿轮=1211.2739N/mm2；大齿轮=1128.0691N/mm2----------------------------工作硬化系数：1.0000许用接触耐久性应力：小齿轮=1350.0000N/mm2；大齿轮=895.0000N/mm2齿面接触耐久性安全系数：小齿轮=1.1145；大齿轮=0.7934----------------------------节圆处的最大计算接触应力：小齿轮=1425.5978N/mm2；大齿轮=1465.4119N/mm2齿面接触静强度安全系数：小齿轮=1.5152；大齿轮=0.9772****************************齿根弯曲强度计算参数****************************齿形系数：小齿轮=2.8251；大齿轮=2.2819应力修正系数：小齿轮=1.5634；大齿轮=1.7126重合度系数：0.7327螺旋角系数：0.8764磨损系数：1.2500计算的齿根弯曲应力：小齿轮=529.6723N/mm2；大齿轮=406.4848N/mm2----------------------------试验齿轮的应力修正系数：2.0000尺寸系数：小齿轮=1.0000；大齿轮=1.0000许用弯曲疲劳应力：小齿轮=650.0000N/mm2；大齿轮=660.0000N/mm2轮齿弯曲疲劳强度的安全系数：小齿轮=1.2272；大齿轮=1.6237----------------------------齿根弯曲最大计算应力：小齿轮=733.6968N/mm2；大齿轮=685.9498N/mm2轮齿弯曲静强度的安全系数：小齿轮=2.2148；大齿轮=2.4054********************************************************************************总体评价********************************************************************************-------齿面接触计算（疲劳强度安全系数应该大于等于1.0~1.25，静强度安全系数应该大于等于1。

1. 齿轮传动的载荷计算(1) 直齿圆柱齿轮传动的受力分析圆周力：径向力：法向力：o d1——小齿轮的分度圆直径mmoα——分度圆压力角o T1——小齿轮传递的名义转矩(N.m)o P1为小齿轮所传递的功率（KW）o n1为小齿轮转速（rpm）作用在主动轮和从动轮上的力大小相等，方向相反。

主动轮上的圆周力是阻力，其方向与它的回转方向相反；从动轮上的圆周力是驱动力，其方向与它的回转方向相同；两轮所受的径向力分别指向各自的轮心。

齿面上的总法向力方向则为啮合点的法向方向，对于渐开线齿廓即为通过啮合点与基圆相切的啮合线方向。

(2) 斜齿圆柱齿轮传动的受力分析圆周力：径向力：轴向力：法向力：∙αt——端面分度圆压力角；∙αn——法向分度圆压力角；∙β——分度圆螺旋角；∙βt——基圆螺旋角。

(3) 直齿锥齿轮传动的受力分析法向力Fn集中作用在齿宽节线中点处，则Fn可分解为互相垂直的三个分力。

圆周力：径向力：轴向力：dm1——小齿轮齿宽中点分度圆直径mm；δ1——小锥齿轮分度圆锥角圆周力和径向力的方向判别与直齿圆柱齿轮判别方法相同，轴向力方向分别指向各自的大端。

由于锥齿轮传动两轴的空间交角为90°，因此存在以下关系：；。

负号表示方向相反。

(4) 齿轮传动的计算载荷齿轮承受载荷常表现为其传递的力矩或圆周力。

由上述力的分析计算所得出的圆周力为齿轮传动的名义圆周力。

实际工作中，由于各种因素的影响，齿轮实际承受的圆周力要大于名义圆周力。

考虑各种因素的影响，实际圆周力Ftc为：Ftc也称为计算载荷。

1）KA——使用系数。

2）KV——动载系数。

3) KHα和KFα——齿间载荷分配系数。

4) KHβ和KFβ——齿向载荷分布系数。

2. 齿轮传动应力分析齿轮传动工作过程中，相啮合的轮齿受到法向力Fn的作用，主要产生两种应力：齿面接触应力和齿根弯曲应力。

(1) 齿面接触应力σH齿轮传动工作中，渐开线齿面理论上为线接触，考虑齿轮的弹性变形，实际上为很小的面接触。

11-4直齿圆柱‎齿轮传动的‎作用力及计‎算载荷：一、齿轮上的作‎用力：为了计算齿‎轮的强度，设计轴和选‎用轴承，有必要分析‎轮齿上的作‎用力。

当不计齿面‎的摩擦力时‎，作用在主动‎轮齿上的总‎压力将垂直‎于齿面，（因为齿轮传‎动一般都加‎以润滑，齿轮在齿啮‎合时，摩擦系数很‎小，齿面所受的‎摩擦力相对‎载荷很小，所以不必考‎虑），即为P17‎5图11-5b所示的‎F n（沿其啮合线‎方向），Fn可分解‎为两个分力‎：圆周力：Ft=2T1/d1 N径向力：Fr=Fttgα‎ N而法向力：Fn=Ft/cosα NT1：小齿轮上的‎扭矩 T1=95500‎00p/n1 n·mmP：传递的功率‎（KW） d1：小齿轮分度‎圆直径 mmα：压力角 n1：小齿轮的转‎速(r·p·m)Ft1：与主动轮运‎动方向相反‎；Ft2与从‎动轮运动方‎向一致。

各力的方向‎ Fr：分别由作用‎点指向各轮‎轮心。

Fn：通过节点与‎基圆相切（由法切互为‎性质）。

根据作用力‎与反作用力‎的关系，主从动轮上‎各对的应力‎应大小相等‎，方向相反。

二、计算载荷：Fn是根据‎名义功率求‎得的法向力‎，称为名义载‎荷，理论上Fn‎沿齿宽均匀‎分布，但由于轴和‎轴承的变形‎，传动装置的‎制造安装误‎差等原因，载荷沿齿宽‎的分布并不‎均匀，即出现载荷‎集中现象（如P176‎图11-6所示，齿轮相对轴‎承不对称布‎置，由于轴的弯‎曲变形，齿轮将相互‎倾斜，这时，轮齿左端载‎荷增大，轴和轴承刚‎度越小，b越宽，载荷集中越‎严重。

此外，由于各种原‎动机和工作‎机的特性不‎同，齿轮制造误‎差以及轮齿‎变形等原因‎，还会引起附‎加动载荷。

精度越低，圆周速度V‎越大，附加载荷越‎大。

因此在计算‎强度时，通常以计算‎载荷K·Fn代替名‎义载荷Fn‎，以考虑上两‎因素的影响‎。

K—载荷系数表达式11‎-311-5 直齿圆柱齿‎轮的齿面接‎触强度计算‎：一、设计准则：齿轮强度计‎算是根据齿‎轮失效形式‎来决定的，在闭式传动‎中，轮齿的失效‎形式主要是‎齿面点蚀，开式传动中‎，是齿轮折断‎，在高速变截‎的齿轮传动‎中，还会出现胶‎合破坏，因胶合破坏‎的计算方法‎有待进一步‎验证和完善‎。

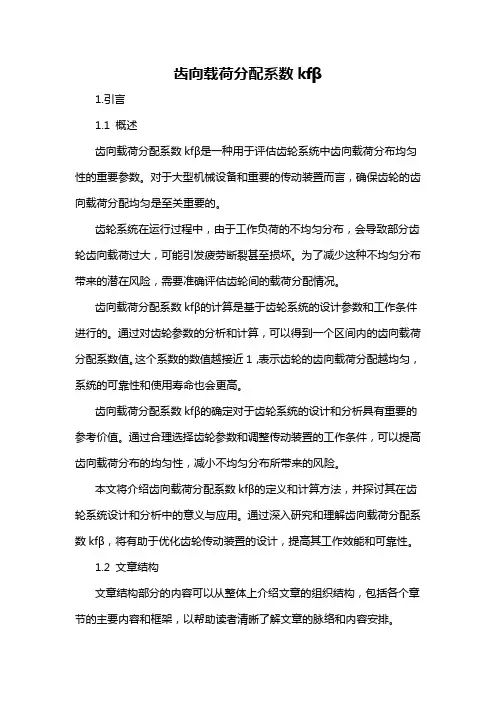

齿向载荷分配系数kfβ1.引言1.1 概述齿向载荷分配系数kfβ是一种用于评估齿轮系统中齿向载荷分布均匀性的重要参数。

对于大型机械设备和重要的传动装置而言，确保齿轮的齿向载荷分配均匀是至关重要的。

齿轮系统在运行过程中，由于工作负荷的不均匀分布，会导致部分齿轮齿向载荷过大，可能引发疲劳断裂甚至损坏。

为了减少这种不均匀分布带来的潜在风险，需要准确评估齿轮间的载荷分配情况。

齿向载荷分配系数kfβ的计算是基于齿轮系统的设计参数和工作条件进行的。

通过对齿轮参数的分析和计算，可以得到一个区间内的齿向载荷分配系数值。

这个系数的数值越接近1，表示齿轮的齿向载荷分配越均匀，系统的可靠性和使用寿命也会更高。

齿向载荷分配系数kfβ的确定对于齿轮系统的设计和分析具有重要的参考价值。

通过合理选择齿轮参数和调整传动装置的工作条件，可以提高齿向载荷分布的均匀性，减小不均匀分布所带来的风险。

本文将介绍齿向载荷分配系数kfβ的定义和计算方法，并探讨其在齿轮系统设计和分析中的意义与应用。

通过深入研究和理解齿向载荷分配系数kfβ，将有助于优化齿轮传动装置的设计，提高其工作效能和可靠性。

1.2 文章结构文章结构部分的内容可以从整体上介绍文章的组织结构，包括各个章节的主要内容和框架，以帮助读者清晰了解文章的脉络和内容安排。

【文章结构】本文按照以下章节结构进行组织：1. 引言：在本部分中，将对本文的主要内容进行概述，介绍齿向载荷分配系数kfβ的背景和意义，并概括本文的结构和目的。

2. 正文：本部分将详细阐述齿向载荷分配系数kfβ的定义和计算方法。

首先，将介绍齿向载荷分配系数kfβ的定义，包括其含义和相关理论基础。

其次，将详细介绍齿向载荷分配系数kfβ的计算方法，包括计算公式、计算步骤以及相关参数的确定方法。

3. 结论：在本部分中，将总结齿向载荷分配系数kfβ的意义和应用。

首先，将阐述齿向载荷分配系数kfβ的意义，包括对齿轮传动性能的影响和评价。

恰好相切；受载后，轴产生弯曲变形（图<轮齿所受的载荷分布不均>）,轴上的齿轮也就随之偏斜，这就使作用在齿面的载荷沿接触线分布不均匀（图<轮齿所受的载荷分布不均>）。

图<轮齿所受的载荷分布不均>当然，轴的扭转变形，轴承、支座的变形以及制造，装配的误差也是使齿面上载荷分布不均的因素。

计算轮齿强度时，为了计及齿面上载荷沿接触线分布不均的现象，通常以系数Kβ来表示齿面上分布不均的程度对轮齿强度的影响。

为了改善载荷沿接触线分布不均的程度，可以采用增大轴、轴承及支座的刚度，对称的配置轴承，以及适当的限制轮齿的宽度等措施。

同时应尽可能避免齿轮作悬臂布置（即两个支承皆在齿轮的一边）。

对高速、重载（如航空发动机）的齿轮传动应更加重视。

除上述一般措施外，也可把一个齿轮的轮齿做成鼓形（右图）。

当轴产生弯曲变形而导致齿轮偏斜时，鼓形齿齿面上载=1.11+0.18+0.15×=1.11+0.18(1+0.6)+0.15× =1.11+0.18(1+6.7)+0.15× =1.12+0.18+0.23×=1.12+0.18(1+0.6)+0.23× =1.12+0.18(1+6.7)+0.23× =1.15+0.18+0.31×=1.15+0.18(1+0.6)+0.31× =1.15+0.18(1+6.7)+0.31×=1.05+0.26+0.10×=1.05+0.26(1+0.6) +0.10×=1.05+0.26(1+6.7) +0.10×=0.99+0.31+0.12×=0.99+0.31(1+0.6) +0.12×=0.99+0.31(1+6.7) +0.12×=1.05+0.26+0.16×=1.05+0.26(1+0.6) +0.16×=1.05+0.26(1+6.7) +0.16×=1.0+0.31+0.19×=1.0+0.31(1+0.6) +0.19×=1.0+0.31(1+6.7) +0.19×。

直齿锥齿轮的切向力及载荷系数.doc本文由豆豆相传批量上传(关于豆豆相传，请访问： | [名称]直齿锥齿轮的切向力及载荷系数.doc [大小]114176 [时间]2010-2-2 13:03:14 [编辑]2009-8-9 7:16:30豆豆相传直齿锥齿轮的切向力及载荷系数基础科学牛档搜索（）直齿锥齿轮的切向力及载荷系数序号名称代号/单位计算公式和说明1 小轮转矩 T/Nm 见直齿锥齿轮强度校核的原始参数(2) 12 参考点切向力 F/N F=2 000T/d mtmt1m13 参考点切线速度υ/（m/s）υ=dn/19 098 mtmtm114 使用系数 K A动载荷系数K v*5 有效齿宽 b/mm b=bb eee6 F/（N/mm） F=FK/be KbKbmtAF100时，C=1 KbF7 齿轮啮合刚度修正系数之一 C FF＜100时，C=F/100 KbFKb*b时，C=1 eb8 齿轮啮合刚度修正系数之二 C b**b＜时,C=b/ ebe9 轮齿的啮合刚度 c/［N/（mmμm）］ c=20CC γγFb10 单对齿刚度c′/［N/（mmμm）］c′=14CC Fb11 诱导质量 m/（kg/mm） redx12 临界转速 n/（r/min） E113 临界转速比 N N=n/n 1E114 A p根据齿轮精等级由A和C值查得 PP15 C p16 齿距极限偏差 f/μm pt调质钢，y=160f/σαptHlim灰铸铁，y= αpt17 轮齿跑合量 y/μm α渗碳淬火钢和氮化钢，y= αpt两种不同材料，y=（y＋y）/2 αα1α218 有效齿距偏差 f/μm f=f-y peffpeffptα19 B B=bfc′/（FK） pppeffmtA20 C C= v1v1N时的C和C 2时,C= v1v2vαv21＜ε21 C v2ε＞2时，C=（ε） vαv2vα22 N时的C C 1＜ε2时,C= v3v3vαv3ε＞2时，C=（ε） vαv3vα1＜ε2时,C= vαv423 ＜N时的C C v4v4ε＞2时，C=（）/（ε） vαv4vαvα24 C C= v5v52时，C= vαv61＜ε25 C v6ε＞2时，C=（ε） vαv6vαN时的C、C和C v5v6v7时,C= vαv71＜ε26 ＜ε时，C=[π(ε-2)]+ v7vαv7vαε＞时,C= vαv7N时，K=N［B（C＋C）＋C］＋1 vpv1v2v3＜N时，K=B（C＋C）＋C＋1 vpv1v2v427 动载系数 K vN时，K=Bp（C＋C）＋C vv5v6v7齿向载荷分布系数K、K以及Z和Y HβFβLsε28 装配系数 K 根据装配条件和接触区检验条件，按装配系数K选取 HβbeHβ be*b＞时，K= eHβΗβ be29 接触强度计算的齿向载荷分布系数 K Hβ**b时，K=b eHβHβ bee30 齿线曲率系数 K K=1 F0F031 弯曲强度计算的齿向载荷分布系数 K K=K/K FβFβHβF032 接触强度计算的载荷分配系数 Z Z=1 LSLS33 重合度系数 Y Y=＋εεεvα齿间载荷分配系数K和K HαFα34 F/N F=FKKK mtHmtHmtAvHβ35 接触强度计算的齿间载荷分配系数 K Hα36 弯曲强度计算的齿间载荷分配系数 K K=K FαFαHα37 K Hαmaｘ38 K K=1/Y FαmaxFαε当K＜1时,取K=1 HαHα 39 K Hα当K＞K时，取K=KHαHαmaxHαHαmax当K＜1时,取K=1 FαFα 40 K Fα当K＞K时，取K=K FαFαmaxFαFαmax 本文系牛档搜索（）根据用户的指令自动搜索的结果，文中内涉及到的资料均来自互联网，用于学习交流经验，作品其着作权归原作者所有。

主减速器齿轮计算载荷的确定通常将发动机最大转矩配以传动系最低挡传动比时和驱动车轮在良好路面上开始滑转时这两种情况下作用在主减速器从动齿轮上的转矩（T je和Tj φ）的较小者，作为载货汽车和越野汽车在强度计算中用以验算主减速器从动齿轮最大应力的计算载荷，即T je＝T emax i TL K0ηT/nTj φ＝G2φr r/(ηLB i LB)式中：T emax是发动机的最大转矩，T emax＝200N×mi TL由发动机至所计算的主减速器从动齿轮之间的传动系最低挡传动比，i TL＝6.5；ηT传动系上述传动部分的传递效率，取ηT＝0.85K0由于“猛接合”离合器产生冲击载荷时的超载系数，对于一般载荷汽车K0＝1n汽车驱动桥数目；n＝1G2汽车满载时一个驱动桥给水平地面的最大载荷15600Nφ轮胎对地面的附着系数，取0.85r r轮胎的滚动半径，r r＝0.2985m；ηLB，i LB分别为由所计算的主减速器从动齿轮到驱动轮之间的传递效率和传动比ηLB＝0.95，i LB＝1T je＝T emax i TL K0ηT/n＝200*6.5*1*0.85/1＝1105N*mTj φ＝G2φr r/(ηLB i LB)＝15600*0.85*0.2985/1/0.95＝4166.44N*m3．2．3主减速器齿轮基本参数的选择T jm＝（G a＋G T）r r（f R＋f H＋f p）/（ηLB i LB n）N*mG a满载总重量，G a＝24000N；G T所牵引的挂车的满载总重量，N，＝0f R道路滚动阻力系数＝0.018f H汽车正常使用时的平均爬坡能力系数，通常0.07f p汽车的性能系数f p＝[16－0.195（G a＋G T）/T emax]/1000.195（G a＋G T）/T emax>16,取f p=0所以f p=0T jm＝（G a＋G T）r r（f R＋f H＋f p）/（ηLB i LB n＝（24000＋0）*0.2985*（0.018+0.07+0）＝663.613N*m主减速器主从动齿轮的齿数，根据加工原则和推荐值z1＝9，z2＝46 主减速器双曲面从动齿轮节圆直径由经验公式：d2＝K d2（T j）1/3K d2直径系数，取15T j计算转矩N*m取min（T je和Tj φ）从动锥齿轮节圆直径确定后，按m＝d2/z2计算大端端面模数m＝217.7/46＝4.732且按下面公式校核m＝K m（T j）1/3K m模数系数，取0.3－0.43．2．4主减速器圆弧及延伸外摆线齿螺旋锥齿轮与双曲面齿轮的几何尺寸计算。

齿轮传动的计算载荷为了便于分析计算，通常取沿齿面接触线单位长度上所受的载荷进行计算。

沿齿面接触线单位长度上的平均载荷p(单位为N/mm)为式中：Fn--作用于齿面接触线上的法向载荷，N；L --沿齿面的接触线长，mm。

法向载荷Fn为公称载荷，在实际传动中，由于原动机及工作机性能的影响，以及齿轮的制造误差，特别是基节误差和齿形误差的影响，会使法向载荷增大。

此外，在同时啮合的齿对间，载荷的分配并不是均匀的，即使在一对齿上，载荷也不可能沿接触线均匀分布。

因此在计算齿轮传动强度时，应按接触线单位长度上的最大载荷，即计算载荷pca(单位为N/mm)进行计算。

即式中K为载荷系数。

计算齿轮强度用的载荷系数K，包括使用系数KA,动载系数Kv,齿间载荷分配系数Kα及齿向载荷分布系数Kβ,即KA--使用系数的啮合传动，瞬时传动比就不是定值，从动齿轮在运转中就会产生角加速度，于是引起了动载荷或冲击。

对于直齿轮传动，轮齿在啮合过程中，不论是由双对齿啮合过渡到单对齿啮合，或是由单对齿啮合过渡到双对齿啮合的期间，由于啮合齿对的刚度变化，也要引起动载荷。

为了计及动载荷的影响，引入了动载系数Kv。

齿轮的制造精度及圆周速度对轮齿啮合过程中产生动载荷的大小影响很大。

提高制造精度，减小齿轮直径以降低圆周速度，均可减小动载荷。

为了减小动载荷，可将轮齿进行齿顶修缘，即把齿顶的小部分齿廓曲线（分度圆压力角α=20°的渐开线）修正成α>20°的渐开线。

如图1所示，因Pb2>Pb1,则后一对轮齿在未进入啮合区时就开始接触，从而产生动载荷。

为此将从动轮2进行齿顶修缘，图中从动轮2的虚线齿廓即为修缘后的齿廓，实线齿廓则为未经修缘的齿廓。

由图明显地看出，修缘后的轮齿齿顶处的法节P'b2Pb1时，对修缘了的轮齿，在开始啮合阶段(如图1)，相啮合的轮齿的法节差就小一些，啮合时产生的动载荷也就小一些。

图1又如图2主动轮齿修缘动画演示所示，若Pb1>Pb2，则在后一对齿已进入啮合区时，其主动齿齿根与从动齿齿顶还未啮合。

齿轮强度计算载荷系数齿轮是机械传动中常用的零件，用于传递和改变力和运动的方向。

在齿轮设计中，强度是一个重要的考虑因素。

齿轮强度的计算涉及到载荷系数的应用。

本文将详细介绍齿轮强度计算中载荷系数的概念、计算方法以及其在齿轮设计中的应用。

一、载荷系数的概念载荷系数是用来衡量齿轮所承受载荷的大小和性质的参数。

它是根据齿轮工作条件和使用要求来确定的。

载荷系数包括动载荷系数、静载荷系数和冲击载荷系数等。

1. 动载荷系数：动载荷系数是用来计算齿轮传递动力时的载荷大小的参数。

它与齿轮传递的功率、转速、传动比等因素有关。

动载荷系数的计算方法一般根据齿轮的标准或经验公式来确定。

2. 静载荷系数：静载荷系数是用来计算齿轮在静止状态下所承受的载荷大小的参数。

它与齿轮的材料、齿轮的几何形状等因素有关。

静载荷系数的计算方法一般考虑齿轮的强度和刚度等因素。

3. 冲击载荷系数：冲击载荷系数是用来计算齿轮在冲击载荷下所承受的载荷大小的参数。

它与齿轮传递的冲击力、冲击时间等因素有关。

冲击载荷系数的计算方法一般根据齿轮的工作条件和使用要求来确定。

二、载荷系数的计算方法载荷系数的计算方法一般根据齿轮的工作条件和使用要求来确定。

具体的计算方法可以通过齿轮的标准或经验公式来确定。

以下是一些常用的计算方法：1. 动载荷系数的计算方法：动载荷系数可以通过齿轮的标准或经验公式来计算。

一般来说，动载荷系数与齿轮的传动功率、转速、传动比等因素有关。

在计算动载荷系数时，需要考虑齿轮的工作条件和使用要求，并根据相关标准或经验公式进行计算。

2. 静载荷系数的计算方法：静载荷系数可以通过齿轮的材料、齿轮的几何形状等因素来计算。

一般来说，静载荷系数与齿轮的材料强度、齿轮的几何形状等因素有关。

在计算静载荷系数时，需要考虑齿轮的强度和刚度等因素，并根据相关标准或经验公式进行计算。

3. 冲击载荷系数的计算方法：冲击载荷系数可以通过齿轮的工作条件和使用要求来计算。

一般来说，冲击载荷系数与齿轮的冲击力、冲击时间等因素有关。

齿轮动载系数齿轮动载系数是指齿轮在传递动力时所承受的载荷与其额定载荷之比。

它是评价齿轮承受能力的重要指标之一，也是设计和选型时必须考虑的因素之一。

下面将从以下几个方面详细介绍齿轮动载系数。

一、齿轮动载系数的定义齿轮动载系数是指在齿轮传递功率时，实际承受的载荷与额定载荷之比。

通常用K来表示，即：K = 实际承受载荷 / 额定载荷其中，实际承受载荷包括静负荷和动负荷两部分。

二、影响齿轮动载系数的因素1. 齿轮材料和硬度：不同材料和硬度的齿轮对应不同的动载系数。

2. 齿形参数：包括压力角、模数、啮合角等参数，这些参数会影响到齿形接触应力和弯曲应力等。

3. 螺旋角：螺旋角越大，接触面积越大，相应地，动载系数就越小。

4. 齿轮的精度：齿轮的精度越高，动载系数越大。

5. 工作环境：工作环境的温度、湿度、震动等因素也会影响到齿轮的动载系数。

三、齿轮动载系数的计算方法1. 计算静负荷静负荷是指在齿轮传递功率时，由于齿形接触而产生的负荷。

它可以通过以下公式计算：Ft = Wt * tan(α) / (cos(β) * cos(α))其中，Ft为静负荷，Wt为传递功率，α为压力角，β为啮合角。

2. 计算动负荷动负荷是指在齿轮传递功率时，由于弯曲变形而产生的负荷。

它可以通过以下公式计算：Fr = 2 * Ft * tan(α) / (cos(β) * cos(α))其中，Fr为动负荷。

3. 计算额定载荷额定载荷是指齿轮在设计和制造时所规定的最大承受载荷。

它可以通过以下公式计算：Pd = Ys * Z * m * b其中，Pd为额定载荷，Ys为安全系数，Z为齿数，m为模数，b为齿轮面宽。

4. 计算动载系数动载系数可以通过以下公式计算：K = (Ft + Fr) / Pd其中，K为动载系数。

四、齿轮动载系数的应用1. 选型：在选型时，需要根据实际工况条件和所需传递功率等因素来确定齿轮的额定载荷和动载系数，以确保齿轮能够承受所需的负荷。
