西门子高压变频器操作说明

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介紧凑的尺寸，节省空间和成本简单的安装和调试，无需专业知识高效的节能功能，降低运行成本灵活的通信接口，支持多种协议易于操作的基本操作面板（BOP），提供直观的菜单结构和参数设置二、安全注意事项只有合格的人员才能操作变频器。

合格的人员是指具有相关技术知识和经验，能够识别和避免潜在的危险的人员。

在变频器通电或运行时，不要触摸任何带电部件或裸露的导线，以防止触电或短路。

在变频器通电或运行时，不要打开变频器的外壳或盖板，以防止触电或机械伤害。

在变频器通电或运行时，不要对变频器进行任何修改或维修，以防止损坏变频器或影响其性能。

在变频器通电或运行时，不要将任何物体插入变频器的散热孔或通风口，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何易燃、易爆或腐蚀性的物质靠近变频器，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何液体溅到变频器上，以防止引起火灾或故障。

在变频器通电或运行时，不要将任何金属物品落到变频器内部，以防止引起火灾或故障。

在安装、调试、操作和维护变频器时，请遵守当地的法律法规和标准。

三、安装说明3.1 安装环境安装位置应该平稳、干燥、清洁，并有足够的空气流通。

安装高度不应超过1000米。

如果超过1000米，请根据海拔高度降低输出功率。

环境温度应在-10℃至+50℃之间。

如果超过此范围，请根据温度降低输出功率。

环境湿度应在5%至95%之间，无冷凝水珠。

环境中无强烈的电磁干扰、尘埃、油污、化学气体、盐雾等污染物。

环境中无直接的日光照射、强烈的振动或冲击。

3.2 安装方式穿墙式安装：将变频器的散热部分穿过控制柜的后壁，使之暴露在外部，适用于空间较大或散热较差的场合。

保持变频器之间和周围物体之间的足够距离，以便于散热和维护。

保持变频器的水平方向，不要倾斜或倒置。

保持变频器的正面朝向操作人员，不要旋转或反转。

使用适当的螺钉和垫片将变频器牢固地固定在安装位置上，以防止松动或脱落。

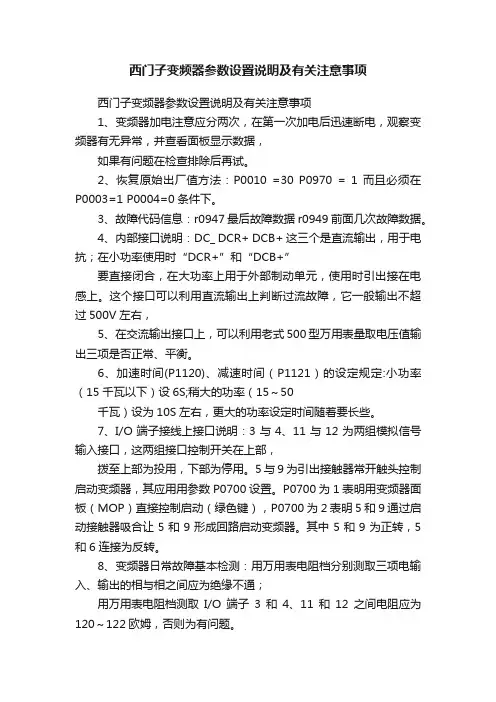

西门子变频器参数设置说明及有关注意事项西门子变频器参数设置说明及有关注意事项1、变频器加电注意应分两次，在第一次加电后迅速断电，观察变频器有无异常，并查看面板显示数据，如果有问题在检查排除后再试。

2、恢复原始出厂值方法：P0010 =30 P0970 = 1 而且必须在P0003=1 P0004=0条件下。

3、故障代码信息：r0947 最后故障数据r0949 前面几次故障数据。

4、内部接口说明：DC_ DCR+ DCB+ 这三个是直流输出，用于电抗；在小功率使用时“DCR+”和“DCB+”要直接闭合，在大功率上用于外部制动单元，使用时引出接在电感上。

这个接口可以利用直流输出上判断过流故障，它一般输出不超过500V左右，5、在交流输出接口上，可以利用老式500型万用表量取电压值输出三项是否正常、平衡。

6、加速时间(P1120)、减速时间（P1121）的设定规定:小功率（15千瓦以下）设6S;稍大的功率（15～50千瓦）设为10S左右，更大的功率设定时间随着要长些。

7、I/O端子接线上接口说明：3与4、11与12为两组模拟信号输入接口，这两组接口控制开关在上部，拨至上部为投用，下部为停用。

5与9为引出接触器常开触头控制启动变频器，其应用用参数P0700设置。

P0700为1表明用变频器面板（MOP）直接控制启动（绿色键），P0700为2表明5和9通过启动接触器吸合让5和9形成回路启动变频器。

其中5和9为正转，5和6连接为反转。

8、变频器日常故障基本检测：用万用表电阻档分别测取三项电输入、输出的相与相之间应为绝缘不通；用万用表电阻档测取I/O端子3和4、11和12之间电阻应为120～122欧姆，否则为有问题。

9、当变频器故障无法确认排除或MOP面板数据显示异常是可采取将参数值恢复原始出厂值，然后再重新设置有关参数再试，不行再报修。

常用参数设置说明：P0003=3 专家访问权限P0004=0 访问所有参数P0700命令源选择=0工厂缺省设置= 用BOP键盘面板= 端子（用点动接触器吸合使和接口闭合启动变频器）=3 BOP链路上USS=4 COM链路上USS=5 COM链路上CBP0756定义模拟量输入=0默认值单极性电压输入（0～+10V）=1单极性电压输入带监控功能（0～+10V）=2单极性电流输入（～mA）=3单极性电流输入带监控功能（4～20mA）=4双极性电压输入（-10～+10V）P0757 对模拟量输入定标配置4mA为起点=0模拟量输入1（ADC1左接口3和4）=1模拟量输入2（ADC2右接口11和12）P0761定义模拟量死区的宽度=0模拟量输入1（ADC1左接口3和4）=1模拟量输入2（ADC2右接口11和12）P1000选择频率给定值源=0没有主给定值= 1MOP给定值=2模拟量给定值=3固定频率=4 BOP链路上USS =5 COM链路上USS =6 COM链路上CB 模拟量给定值2…P1040定义电动电位计控制（P1000=1）的给定值只有P=时起作用MOP给定值设定～HZ最低为HZ P1120加速时间及电动机从停车状态到最高频率运转所需时间P1121减速时间及电动机从最高频率运转到停车状态所需时间采用外置PID控制时：P0756 P0757 P0761 P1000=2要按要求设置并起作用。

产品样本 05.2014高压变频器满足最高要求的变频器选择—— 可靠、精确、耐用西门子变频器是世界上最畅销的高压交流变频器，具有下列显著的综合优势：• 较低的运行成本• 精确的过程控制• 较低的维护成本• 提高生产效率• 杰出的可靠性• 直观的人机界面SINAMICS 完美无谐波GH180变频器应用在电力、石油、化工、采矿、冶金、市政等各种工业行业，帮助您显著提高生产率、增强能源利用率和降低运行成本。

使其成为高可靠性、高精度、长使用寿命的变频应用之首选。

SINAMICS 完美无谐波 GH180 系列高压变频器性能和价值的完美结合能源机构研究资料表明，工业电机每年耗费数万亿度的电能，超过全球全部用电量的50%。

优化的系统设计，效率更高的传动系统以及变频调速设备的应用等都将有助于降低能量消耗。

这意味着选择合适的变频器可以实现对电机、风机、泵和其他设备更为精确、有效的控制，从而有助于降低运行成本。

如果您的生产工艺过程使用了电机、风机或泵类，并且未安装变频器，您会由于过程效率低下而使每月能源成本达上千万美元。

2西门子可提供为客户量身定制的SINAMICS 完美无谐波GH180变频器，从而尽可能的提高效率。

我们是唯一一家可提供功率范围为225至120,000kW变频器的公司。

完美无谐波GH180变频器在全球总装机容量超过220万千瓦，久经考验的完美无谐波GH180 变频器可以承担您所交付的重任。

光明的前途建立在坚实的基础之上完美无谐波GH180变频器于1994年问世，是变频器行业的一次重大技术变革，在可靠性和创新方面不断树立工业标准。

伴随着电力电子功率器件技术进步，西门子对完美无谐波GH180变频器进行了持续的改进，表现在以下三个方面：提高可靠性和可用性、提高效率和减小变频器尺寸。

我们保持了完美无谐波GH180变频器的核心拓扑，并不断提高其性能，确保为产品提供支持。

通过保持相同的拓扑，降低了客户的维护、备件方面的成本，提高了产品质量，降低全周期成本。

西门子变频器V20 操作手册CH 西门子变频器V20操作手册一、概述紧凑的尺寸，节省空间简单的安装和调试，无需专业知识高效的节能性能，降低运行成本灵活的通信接口，支持多种协议多种保护功能，提高可靠性和安全性二、安装2.1 安装条件变频器的型号、电压等级和功率范围与电机匹配温度：-10℃ ~ +50℃湿度：5% ~ 95%，无冷凝海拔：不超过1000米振动：不超过1g没有强烈的电磁干扰、化学腐蚀和尘埃距离电机和电源开关不超过15米距离其他热源或散热设备至少10厘米距离墙壁或其他障碍物至少10厘米2.2 安装步骤1.在控制柜或墙壁上钻孔，按照变频器的尺寸和钻孔图定位。

钻孔图见附件1。

2.使用螺丝和垫片将变频器固定在控制柜或墙壁上。

紧固扭矩见附件1。

3. 连接电源线、电机线和接地线。

连接方式见附件2。

4.连接控制线。

根据不同的控制模式，选择合适的连接宏。

连接宏及其功能见附件3。

5.连接通信线。

根据不同的通信协议，选择合适的通信参数。

通信参数及其设置见附件4。

三、调试3.1 调试条件变频器已正确安装和连接变频器上没有任何故障或警告提示变频器与电机之间没有任何机械负载变频器与外部控制设备之间没有任何逻辑冲突3.2 调试步骤1. 打开电源开关，给变频器通电。

2. 按下BOP（基本操作面板）上的P键，进入参数菜单。

3. 使用上下箭头键选择需要修改的参数组或参数编号。

4. 按下BOP上的S键，进入参数设置模式。

5. 使用左右箭头键修改参数值。

6. 按下BOP上的S键，保存参数设置。

7. 重复步骤3~6，直到所有需要修改的参数都设置完毕。

8. 按下BOP上的P键，退出参数菜单。

9. 按下BOP上的启动键，启动变频器。

10. 观察变频器的运行状态，如输出频率、电流、电压等。

调整BOP上的转速旋钮，改变输出频率，观察电机的转速变化。

12. 按下BOP上的停止键，停止变频器。

四、操作4.1 操作条件变频器已正确调试变频器与电机之间已连接机械负载变频器与外部控制设备之间已建立逻辑连系4.2 操作步骤1.根据需要选择控制模式，如BOP控制、端子控制、通信控制等。

西门子变频器使用指南引言本使用指南旨在向用户提供关于西门子变频器的基本信息和操作指南。

通过阅读本指南，用户将能够正确使用西门子变频器，并了解其基本原理和功能。

什么是西门子变频器？西门子变频器是一种用于控制电机转速和提供电力调节的设备。

它能通过改变电源频率和电压来控制电机的转速，从而满足不同的运行需求。

西门子变频器的安装在安装西门子变频器之前，请确保已阅读并理解附带的安装手册。

按照手册中的指示进行安装，确保变频器与电机和电源正确连接。

西门子变频器的基本操作1. 启动和停止：使用变频器的开关按钮或控制面板上的按钮启动和停止电机。

2. 转速调节：变频器可以通过调节频率和电压来改变电机转速。

通过控制面板上的调节按钮或旋转开关来调整所需的转速。

3. 运行模式选择：根据需求选择正确的运行模式，如手动模式、自动模式等。

4. 报警和故障处理：当变频器发生故障或存在问题时，控制面板上将显示相应的报警代码。

在遇到问题时，请参考附带的故障排除指南进行处理。

高级功能和设置西门子变频器还具有许多高级功能和设置，可以根据特定的应用需求进行配置。

一些常见的功能包括：- 定时启动和停止：根据设定的时间表，自动启动和停止电机。

- 多级转速控制：设定不同的转速模式，并通过输入信号来切换转速模式。

- 报警和事件记录：记录变频器的运行数据、报警和故障信息，以便于后续的故障排除和分析。

安全使用注意事项在使用西门子变频器时，请确保遵守以下安全使用注意事项：1. 请勿在潮湿或有爆炸危险的环境中使用变频器。

2. 在对变频器进行任何维护或检修工作之前，请确保将其断电并遵循相应的安全操作规程。

3. 请遵循附带的操作手册和指南，确保正确使用和操作变频器。

结论通过本使用指南，我们希望能够帮助用户正确使用西门子变频器，并了解其基本原理和操作方法。

如果在使用过程中遇到任何问题，请参考附带的官方文档或咨询专业人士的意见。

祝您在使用西门子变频器时取得成功！请注意：本使用指南仅供参考，请始终遵循西门子变频器的官方指南和操作手册。

西门子G120变频器说明书一、产品概述西门子G120变频器是一种可满足多样化要求的模块化变频器，组件采用模块化设计，功率范围宽，0.55 kW ~ 250kW，可确保始终能够组合出一种满足要求的理想变频器。

该系列变频器提供有三种电压型号，可连接 200 V、400 V 和 690 V 电网。

³西门子G120变频器由两部份组成：控制单元（CU）和功率模块（P M）。

控制单元负责控制和监视功率模块和连接的机电，并提供操作员界面和通信接口。

功率模块负责将输入的交流电转换为可调节的输出电压和频率，以驱动连接的机电。

高效能：采用空间矢量脉宽调制（SVPWM）技术，提高了输出电压的利用率，降低了谐波损耗，提高了效率和动态性能。

高可靠性：采用先进的散热设计，实现了优化的温度分布和散热效果，延长了变频器的寿命。

同时，具有过载、过压、欠压、过温、短路等多种保护功能，保证了变频器的安全运行。

高灵便性：提供多种控制单元和功率模块的组合选择，满足不同的应用需求。

同时，支持多种现场总线协议，如PROFINET、PROFIBUS、EtherNet/IP、CANopen、USS、Bacnet、Modbus等，实现了与上位机或者其他设备的方便通信。

高智能：具有自动调节功能，可根据机电参数和负载情况自动优化控制策略，提高了运行效率和稳定性。

同时，具有故障诊断功能，可显示故障代码和故障原因，便于排除故障。

二、产品型号型号前缀：SINAMICS G120控制单元型号：CUxxx功率模块型号：PMxxx功率模块选件：Fxxx例如：SINAMICS G120 CU240E-2 PN PM240-2 FSA表示一台带有CU240E-2 PN控制单元和PM240-2FSA功率模块的西门子G120变频器。

2.1 控制单元型号---控制单元型号 ---功能描述 ---------:---------CU240B-2 ---基本功能控制单元，支持标量控制（U/f）和矢量控制（SLVC），带有数字输入/输出接口和摹拟输入/输出接口 -------CU240B-2 DP ---在CU240B-2的基础上增加了PROFIBUSDP通信接口 -------CU240E-2 ---扩展功能控制单元，支持标量控制（U/f）、矢量控制（SLVC）和伺服控制（SVC），带有数字输入/输出接口、摹拟输入/输出接口和脉冲/方向输入接口 -------CU240E-2 DP ---在CU240E-2的基础上增加了PROFIBUSDP通信接口 -------CU240E-2 PN ---在CU240E-2的基础上增加了PROFINET通信接口 -------CU250S-2 ---高性能控制单元，支持标量控制（U/f）、矢量控制（SLVC）、伺服控制（SVC）和闭环矢量控制（CLVC），带有数字输入/输出接口、摹拟输入/输出接口、脉冲/方向输入接口和编码器输入接口 -------CU250S-2 DP ---在CU250S-2的基础上增加了PROFIBUSDP通信接口 -------CU250S-2 PN ---在CU250S-2的基础上增加了PROFINET通信接口 ----2.2 功率模块型号---功率模块型号 ---电压等级 ---功率范围 -----------------PM240-2 ---200 V ~ 240 V ---0.55 kW ~ 90 kW -------PM240P-2 ---380 V ~ 480 V ---0.75 kW ~ 90 kW -------PM240-2 FSA ~ FSG ---380 V ~ 480 V ---0.75 kW ~ 132 kW -------PM240-2 FSF ~ FSH ---380 V ~ 480 V ---160 kW ~ 250 kW -------PM240-2 FSA ~ FSG ---500 V ~ 690 V ---45 kW ~ 200 kW ----2.3 功率模块选件---功率模块选件 ---功能描述 ---------:---------FSC ---带有电抗器的功率模块，用于降低谐波电流和提高功率因数 -------FSD ---带有电抗器和制动单元的功率模块，用于实现快速制动和回馈能量 -------FSE ---带有电抗器和制动单元的功率模块，用于实现快速制动和消耗能量 -------FSF ---带有电抗器和制动单元的功率模块，用于实现快速制动和回馈能量或者消耗能量 ----三、产品安装3.1 安装前准备检查变频器的外观是否完好，型号是否与定货单一致，随机附件是否齐全。

变频器运行操作西门子高压变频器运行操作步骤一、变频器启动操作1.确定电机处于可以运行状态。

2.合上变频器控制电源开关CDS1（旋钮处于垂直状态，旋钮标志指向“On”），长按UPS电源键至发出Beep声，此时变频器控制面板上最左边的“power on”灯亮，表示380V控制电源已经上电，变频器电源正常，系统开始初始化，可以通过观看键盘显示来确认初始化进度，系统初始化完成时屏幕显示Mode、Demd等字段。

3.如果屏幕上显示有故障（“fault”故障指示灯长亮或闪烁）,按键盘上的故障复位键“fault reset”，确定故障是否能被复位，如不能复位通常说明设备有问题，用上下键翻看屏幕的故障提示，采取相应的解决措施，或按控制柜“Control Cabinet”柜门背面标签提供的电话联系西门子公司。

如果键盘上的故障灯闪烁，说明内部有报警，用上下键翻看报警信息，看完后按故障复位键，若不能复位，采取相应的措施。

4.确认变频器控制柜上的就地“Local”/远程“Remote”选择开关打到就地位置。

5.合上变频器输入侧6kV高压开关，屏幕左侧的“Mode”下的“NOMV”变成“OFF”，若变频器没有任何报警和故障，则可以按“Manual Start”启动变频器，变频器运行指示灯“Run”亮，按↑或↓箭头键进行电机转速调节。

当然，也可以先按↑或↓箭头键给定转速信号后再按“Manual Start”给出启动变频器命令。

注意：必须先通上380V控制电且系统初始化正常后才可以通6000V高压电。

二、变频器停止操作1.保证变频器控制柜上的就地/远程选择开关处于就地位置,按键盘“Manual STOP”按钮, 电机速度逐渐降到零，“Run”运行灯熄灭，断开输入断路器。

2. 长按UPS电源键至听到咔嗒一声，此时风机停机，所有电路停止运行，断开变频器控制电源开关CDS1，操作完毕。

也可先断CDS1再断UPS。

UPS在没有输入电源的情况下运行会每隔几秒钟发出Beep报警声。

西门子变频器说明书西门子变频器说明书1. 引言西门子变频器是一种高性能的电机调速设备，能够根据需要调整电机的运行频率，实现电机的无级调速。

本说明书将介绍西门子变频器的基本原理、安装要求、操作方法和故障排除等内容，以帮助用户更好地使用和维护西门子变频器。

2. 变频器的基本原理变频器通过改变电源的频率，控制电机的转速。

它由输入回路、整流器、滤波器、逆变器和输出回路等组成。

输入回路将电源的交流电转换为直流电，整流器将直流电转换为可控的直流电。

滤波器用于消除电源中的噪声和干扰。

逆变器将可控直流电转换为可控交流电，从而实现电机转速的调节。

输出回路将变频器产生的交流电供应给电机。

3. 安装要求3.1 电源连接- 将变频器与电源连接时，需要注意电源的相序，确保与变频器的要求相符。

- 接线需要牢固可靠，避免接触不良或松动。

- 接线时应注意线缆的选择，保证其额定电压和电流满足要求。

3.2 接地- 变频器需要良好的接地，确保安全可靠。

- 接地线的截面积应符合要求，接地线的长度应尽量短。

- 接地电阻应符合标准要求。

3.3 散热- 安装变频器时，需要考虑散热问题。

应在通风良好的地方安装，确保变频器的散热良好。

- 变频器的周围不应有阻塞物，确保空气流通。

4. 操作方法4.1 启动和停止- 启动变频器前，需要先检查各部件连接是否良好。

- 启动变频器时，应按照正确的步骤进行，避免产生故障。

- 停止变频器时，应先减小负载，然后再停止变频器。

4.2 频率和转速调节- 变频器可以通过调节频率来控制电机的转速。

- 频率和转速的调节方法有多种，可以通过旋钮、按钮或界面来进行设置。

- 调节时需要根据实际需要进行调整，避免过高或过低。

5. 故障排除5.1 常见问题及解决方法- 若变频器无法启动，可以检查电源是否正常，接线是否良好。

- 若变频器工作异常，可以检查各部件是否受损，是否有杂音等异常情况。

- 若变频器频率调节不稳定，可以检查参数设置是否正确，是否存在干扰等问题。

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介采用优化的脉宽调制（PWM）技术，实现高效的电能转换和低谐波干扰。

支持多种控制模式，如标量控制、PID控制、USS控制和MODBUS RTU控制等。

配备基本操作面板（BOP），可实现本地参数设置、状态显示和故障诊断等功能。

提供多种通信接口，如RS485、USB和Modbus等，方便与上位机或者其他设备进行数据交换。

具有多种保护功能，如过流、过压、欠压、过热、过载、短路等，保障设备安全可靠运行。

具有节能功能，如自动转矩监测和自动睡眠唤醒等，可根据负载情况自动调节输出功率，降低能耗。

二、产品规格V20变频器分为五个尺寸（FSA-FSE），功率范围从0.12 kW到30 kW，电压等级为230 V或者400 V。

具体的产品规格如下表所示：---尺寸 ---功率范围 ---电压 ---宽度（mm） ---高度（mm） ---深度（mm） ---分量（kg） -------:--: ---:------: ---:--: ---:--------: ---:--------: ---:--------: ---:--------: -------FSA ---0.12-0.75 kW ---230 V ---68 ---142 ---108 ---0.6 -------FSB ---0.37-2.2 kW ---400 V ---68 ---142 ---108 ---0.6 -------FSAC ---1.1-1.5 kW ---230 V ---73 ---173 ---155 ---1.3 -------FSAD ---2.2-3.0 kW ---230 V ---73 ---173 ---155 ---1.3 -------FSC ---3.0-4.0 kW ---400 V ---100 ---230 ---173 ---2.5 -------FSD ---5.5 kW ---400 V ---100 ---230 ---173 ---2.5 -------FSE ---7.5-15 kW ---400 V ---140 ---300 ---237 ---6 ----三、产品安装安装位置应避免阳光直射、高温、高湿、震动、腐蚀性气体和导电性粉尘等不利环境。

西门子变频器操作说明一、引言西门子变频器是一种常见的工业控制设备，广泛应用于电动机的速度调节领域。

本操作说明旨在向用户提供关于如何正确操作和使用西门子变频器的指导，以确保设备的正常运行和性能的最大化。

二、安全注意事项在操作西门子变频器之前，请务必注意以下安全事项：1. 确保设备通电前已经进行正确的接地，以降低电气冲击的风险。

2. 切勿使用损坏或不完整的电缆连接设备。

3. 在接通电源之前，确保所有的电线和连接器没有故障，并且连接牢固可靠。

4. 在操作过程中，请保持设备周围的环境清洁、干燥，避免灰尘或水分进入设备内部。

5. 不要将实验室仪器或其他敏感设备放置在靠近变频器的区域。

由于变频器可能产生电磁干扰，会对其他设备的正常工作造成影响。

三、操作步骤以下是操作西门子变频器的基本步骤：1. 将变频器正确连接到电源，并确保电源已经开启。

2. 检查变频器的运行指示灯，确保其正常工作。

3. 使用变频器的面板上的按键或旋钮，可以进行速度调节、启动和停止等操作。

a) 速度调节：根据实际需求，通过变频器提供的调速功能，可以轻松实现对电动机的速度调节。

可通过按键或旋钮直接调节或输入目标速度值。

b) 启动和停止：通过按下相应的启动或停止按钮，可以实现电动机的启动和停止。

确保在启动或停止电动机之前，机械设备处于安全状态。

4. 根据实际需要，可以根据具体情况对变频器的参数进行配置。

通过变频器的设置菜单，用户可以调整不同的参数，以适应不同的应用场景。

5. 在操作和调整变频器参数之前，请确保已经详细阅读相关操作手册和技术规格，并严格按照说明进行操作。

四、故障排除如果在使用过程中遇到任何故障或异常情况，请按以下步骤进行排除：1. 检查设备的运行指示灯，观察是否有异常闪烁或显示。

2. 检查电源连接是否正常，确保电源线路没有损坏或松动。

3. 检查变频器的散热器是否存在过热现象，确保设备正常散热。

4. 检查变频器的电路板是否有明显的损坏或烧毁痕迹。

高压变频器操作说明1．上电前检查：a) 检查变频器周围环境，温度和湿度是否符合变频器运行条件，变频器运行温度要求在0-40℃范围内，最好能够控制在25℃左右，湿度不超过95%，且无凝结或水雾；b) 变频器进出电缆是否紧固，检查高低压电缆是否有损伤；c) 清理变频器灰尘。

2．上380V控制电检查：a) 合变频器控制电源开关“CDS1”；b) 按UPS启动按钮；c) 上控制电后，确认变频器面板上是否有故障或报警，该故障或报警是否影响变频器正常运行，可否复位，如果不能复位，待问题解决后才能进行下一步操作；d) 检查变频器冷却风机是否运行正常，变频器进风口滤网是否堵塞，如果滤网堵塞，需清洁滤网或更换备用滤网后方可进行下一步操作。

e) 旁路柜操作：变频运行：合QS1和QS2，同时确认QS3处于断开状态；工频运行：合QS3，同时确认QS1和QS2处于断开状态。

注意：1.两台旁路柜不能同时处于变频状态。

2.变频运行时，两台旁路柜都处于带电状态，禁止对刀闸进行操作。

3．变频运行：b) 将变频器“就地/远方”选择开关选择在“远方”，则变频器只能从远方操作；如果将选择开关选择在“就地”，则变频器只能在操作面板进行操作。

b) 合变频器进线高压开关，此时变频器高压柜内有高压电，禁止打开变频器高压柜门（包括功率单元柜门和变压器柜门）；c) 确认变频器是否有故障或报警，该故障或报警是否影响变频器正常运行，可否复位，如果不能复位，待问题解决后才能进行下一步操作；d) 若以上步骤均检查无误，可从远方运行变频器。

e) 以上步骤完成后，电机处于变频运行状态。

4．停机步骤：a) 从远方发出停机指令，变频器正常停机，若用“急停”按钮停变频器，变频器停机的同时将跳高压；b)若要进行以下操作，请先将变频器输入端高压开关断开，然后才允许进行以下操作；c) 操作刀闸开关；d) 按UPS停止按钮；e) 关变频器控制电源开关“CDS1”；f) 高压停电15分钟后方可打开高压柜门。

西门子变频器V20 操作手册CH西门子变频器V20操作手册1. 产品简介紧凑的尺寸，节省空间和成本简单的安装和调试，无需专业知识灵便的控制方式，支持多种通信协议高效的能耗优化，降低运行成本可靠的保护功能，提高设备寿命2. 安装要求2.1 安全提示变频器内部存在高压危（wei）险，请勿在通电状态下打开或者触摸变频器。

变频器输出电压可能高于输入电压，请勿在输出端接触裸露的导线或者端子。

变频器运行时会产生热量，请保持足够的散热空间和通风条件。

变频器可能会产生电磁干扰，请使用屏蔽电缆并接地。

变频器参数设置错误或者修改参数设置可能导致机器误操作，造成人员伤害或者设备损坏，请防止恶意访问参数设置，并采取适当措施应对可能的误操作。

2.2 安装位置和方式环境温度在-10℃到+50℃之间，相对湿度不超过95%无尘埃、油雾、腐蚀性气体、爆炸性气体等污染物无强烈的震动或者冲击海拔高度不超过1000米，否则需要降低额定功率安装距离不超过100米，否则需要增加输出滤波器或者输出电抗根据不同的功率段和电压等级，变频器有不同的尺寸和钻孔图，请参考[《V20产品样本》](^4^)中的相关数据。

1. 在控制柜内或者墙壁上钻孔，并使用螺钉固定变频器。

2.连接输入电源线、输出机电线、接地线和控制线到变频器的相应端子上。

3. 检查接线是否正确和坚固，无短路或者接地故障。

4. 关闭输入电源开关，并打开变频器的前盖。

5. 按下变频器上的电源开关，检查显示屏是否正常显示。

6. 关闭变频器的前盖，并打开输入电源开关。

3. 参数设置和调试使用变频器上的基本操作面板（BOP）使用外部按钮或者开关使用摹拟量或者数字量信号使用通信协议（如USS或者MODBUS RTU）根据不同的控制方式，可以选择不同的连接宏（connection macro），以简化参数设置。

连接宏是一组预设的参数值，用于实现常见的控制功能。

变频器提供了12种连接宏，分别为Cn000到Cn011，具体的功能描述和接线示意图，请参考[《V20入门指南》](^5^)中的相关内容。

西门子变频器设置方法西门子变频器设置方法连接方法：模拟量输入：２＋，３－，４－２０ｍＡ模拟量输出：１２＋，１３－，４－２０ｍＡ开关量输入：９＋，５－，单继电器触点控制开关开关量输出：１９，２０为运行指示２１，２２为停止指示２３，２５为故障指示设置过程：１、端子旁边模拟量开关全拨到上端，为电流输入。

２、安装上基本操作面板，ｂｏｐ－２。

３、按下Ｐ键，进行参数设置，显示ｒ００００。

４、按上升键，直到Ｐ０００３，按下Ｐ键，进入设置，参数设置为３，专家级。

５、按上升键，直到Ｐ００１０，进入设置，参数为１，进入快速设置。

６、按上升键，直到Ｐ０１００，设置为０，功率为ＫＷ。

７、进入Ｐ０３０４，设置电压级别为３８０伏。

８、进入Ｐ０３０５，设置电流参数为电机铭牌参数，７．５ＫＷ电机为１５．１Ａ。

９、进入Ｐ０３０７，设置电机功率。

１０、进入Ｐ０３０８，设置功率因数，根据铭牌设定。

１１、进入Ｐ０３１０，设置电动机额定频率５０Ｈｚ。

１２、进入Ｐ０３１１，设置电机额定速度，根据电机铭牌设定。

１３、进入Ｐ０６４０，设定电动机过载系数，设置为２００％，如果设置过小，可能电机升速比较慢，过载电流还要受断路器电流限制，不能过大，根据实际情况设置。

１４、进入Ｐ０７００，设置为２，端子输入。

１５、进入Ｐ１０００，设定为２，模拟给定１为频率选定。

１６、进入Ｐ１０８０，设置电机最小频率，可以设置为５。

１７、进入Ｐ１０８２，设置最大频率，５０Ｈｚ。

１８、进入Ｐ１１２０，设置斜坡上升时间，过载电流在２００％，可以设置为１２秒左右。

１９、进入Ｐ１３００，选择２，抛物线ｖ／ｆ控制。

２０、进入Ｐ３９００，选择０，结束快速调试。

２１、进入Ｐ００１０，选择为０，退出快速设置。

２２、进入Ｐ０７０１，选择数字输入１功能为１，接通正转。

２３、进入Ｐ０７３１，选择数字输出１功能为５２：２，运行指示。

２４、设置Ｐ０７３２，数字输出２功能为５２：０。

２５、设置Ｐ０７３３，数字输出３功能为５２：３。

sSINAMICS G120XA PN 变频器简明操作说明SINAMICS G120XA PN Converter Compact Operating Instructions04/2022不遵守安全说明和操作说明可导致生命危险本简明操作说明只包含操作变频器的重要信息。

若不遵守相关文档中的安全说明和操作说明，会导致人员重伤或死亡等事故。

• 遵守相关文档中的安全说明和安装说明。

• 参阅：https:///cs/cn/zh/ps/25530/manDanger to life if the safety instructions and operating instructions are not observedThe compact operating instructions only contain the most important information for operating the converter. If the safety instructions and operating instructions in the associated documentation are not observed, accidents involving severe injuries or death can occur.• Observe the safety instructions and operating instructions given in the associated documentation. • See also https:///cs/cn/en/ps/25530/man供货范围 Scope of delivery供货范围至少包括下列组件：• 带可运行固件的即连即用的变频器（变频器由功率模块以及不可拆卸的控制单元组成）。

关于固件升级和降级的方法可访问网址：https:///cs/cn/zh/ps/25530/dl• 一套用于连接 I/O 控制端子的连接器。

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介低成本，高性价比简单的安装和调试多种控制模式和接口节能功能和保护功能可选的操作面板和通讯模块二、产品规格西门子变频器V20的主要技术参数如下：电源电压：单相 200 V 至 240 V 或三相 380 V 至 480 V 额定功率：0.12 kW 至 30 kW额定电流：0.6 A 至 62 A输出频率范围：0 Hz 至 550 Hz控制方式：V/f 控制或 V/f 线性控制谐波抑制：内置直流电抗器或可选的输出滤波器冷却方式：自然风冷或强制风冷保护等级：IP20 或 IP21环境温度：-10 °C 至 +50 °C环境湿度：5% 至 95%，无凝露三、产品安装壁挂式安装：将变频器直接固定在墙壁或其他平面上，要求安装空间充足，通风良好，无强烈的震动和电磁干扰。

穿墙式安装：将变频器的散热部分穿过控制柜的后壁，使之暴露在外部空气中，要求控制柜后壁有适当的开孔，且能承受变频器的重量。

遵守变频器的最小间隙要求，以保证散热效果。

使用合适的螺钉和垫片固定变频器，以防止松动和脱落。

避免在阳光直射或高温高湿的环境中安装变频器，以防止老化和损坏。

避免在有易燃易爆物质或有腐蚀性气体的环境中安装变频器，以防止引发火灾或事故。

四、产品接线标准接线：按照变频器上标注的端子符号连接电源线、电机线、接地线和控制线，不需要修改任何参数设置。

宏接线：根据不同的控制需求选择预设的连接宏，在变频器上选择相应的端子连接电源线、电机线、接地线和控制线，只需要修改少量的参数设置。

自定义接线：根据自己的控制需求自由配置变频器的端子功能，连接电源线、电机线、接地线和控制线，需要修改较多的参数设置。

使用符合规格的导线和端子，以保证接触可靠和安全。

按照正确的极性和顺序连接导线，以防止短路和损坏。

使用合适的扭矩拧紧端子螺钉，以防止松动和过热。

使用合适的绝缘和固定材料，以防止触电和松脱。

西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介紧凑轻巧，节省空间易于安装和调试，无需专业知识高效节能，降低运行成本多种控制模式，满足不同需求内置过载保护，提高可靠性可选配件丰富，扩展功能二、产品规格西门子变频器V20的产品规格如下表所示：---功率范围 ---电压 ---尺寸 ---分量 -------:------: ---:--: ---:--: ---:--: -------0.12~0.75 kW ---230 V ---132x140x159 mm ---1.1 kg -------1.1~1.5 kW ---230 V ---140x135x108 mm ---1.2 kg -------2.2~3.0 kW ---230 V ---140x116x108 mm ---1.3 kg -------0.37~2.2 kW ---400 V ---170x170x125 mm ---1.9 kg -------3.0~4.0 kW ---400 V ---223x142x125 mm ---2.4 kg -------5.5 kW ---400 V ---166x228x125 mm ---3.4 kg -------7.5~15 kW ---400 V ---206x282x125 mm ---5.8 kg -------18.5~30 kW ---400 V ---214x219x172 mm ---8.6 kg ----三、产品安装安装前应检查变频器是否完好无损，型号和参数是否符合要求安装时应遵守相关的安全规范，切断电源，佩戴防护用品安装时应保证足够的散热空间，避免阳光直射，防止灰尘和水汽侵入安装时应按照正确的接线方式连接电源、机电和控制信号安装后应检查接线是否坚固可靠，无短路或者接地故障西门子变频器V20的钻孔图和接线图如下所示：四、产品调试调试前应确认变频器已正确安装，并选择合适的控制模式调试时应使用合法的参数值，并避免频繁变更参数调试时应观察变频器的运行状态，如故障代码、输出频率、输出电流等调试时应注意变频器和机电的温度，防止过热或者过载调试后应保存参数，并记录参数设置西门子变频器V20的BOP菜单结构和PC软件界面如下所示：五、产品维护维护前应切断电源，并等待电容放电完毕维护时应使用干净的软布或者压缩空气清除灰尘，不要使用湿布或者溶剂维护时应检查接线是否松动或者损坏，如有必要，更换接线或者端子维护时应避免对变频器施加过大的力或者冲击，不要拆卸或者修改变频器内部的部件维护后应恢复电源，并检查变频器是否正常启动西门子变频器V20的故障代码表和故障排除方法如下所示：---故障代码 ---故障描述 ---故障原因 ---故障排除 -------:------: ---:------: ---:------: ---:------: -------F0001 ---过流 ---机电负载过大或者短路 ---减小负载或者检查机电 -------F0002 ---过压 ---电网电压过高或者制动电阻过小 ---调整电网电压或者制动电阻 -------F0003 ---欠压 ---电网电压过低或者中断 ---调整电网电压或者恢复供电 -------F0004 ---过热 ---变频器温度过高或者风扇故障 ---提高散热效果或者更换风扇 -------F0005 ---欠载 ---机电负载过小或者断路 ---增加负载或者检查机电 -------F0006 ---输出相丢失 ---输出端子松动或者断开 ---紧固输出端子或者连接输出线 -------F0007 ---输入相丢失 ---输入端子松动或者断开 ---紧固输入端子或者连接输入线 -------F0008 ---内部通信错误 ---变频器内部模块通信异常 ---重启变频器或者连系售后服务 ----六、产品附件BOP-LINK：一种用于连接BOP和PC的转换器，可以通过USS协议与变频器通信BOP-2：一种用于替换BOP的控制面板，可以显示更多的参数和信息BOP-I：一种用于安装在控制柜外部的控制面板，可以远程控制变频器PM240：一种用于提供额外的输入/输出信号的扩展模块，可以增加变频器的控制功能PM250：一种用于提供额外的制动功能的扩展模PM250：一种用于提供额外的制动功能的扩展模块，可以增加变频器的制动能力和效率PM260：一种用于提供额外的通信功能的扩展模块，可以通过MODBUS RTU协议与变频器通信PM270：一种用于提供额外的安全功能的扩展模块，可以实现紧急住手和安全速度监控等功能七、产品专属名词V/f控制：一种基于电压和频率之比的控制模式，可以实现恒功率输出和节能效果VVC+控制：一种基于电压矢量补偿的控制模式，可以实现更高的动态性能和精度PID控制：一种基于比例、积分和微分的控制模式，可以实现闭环控制和过程控制JOG运行：一种用于调试或者维护的运行模式，可以实现单向或者双向的脉冲运行SSM功能：一种用于保护机电和变频器的功能，可以实现软起动和软住手DCB功能：一种用于提高变频器性能的功能，可以实现直流制动和直流注入八、产品艰难及解决办法变频器无法启动或者住手：可能是由于参数设置错误或者外部信号干扰导致。

西门子变频器说明书1. 引言西门子变频器是一款专业的电力调节设备，广泛应用于各个行业的电力传输和转换过程中。

本说明书旨在详细介绍西门子变频器的性能、安装、操作以及维护等相关内容，以便用户能够正确使用和维护该设备，确保其正常运行和延长使用寿命。

2. 产品概述西门子变频器是一种能够根据输入电源的电压和频率变化，来实现对电机转速进行精确控制的设备。

它适用于各种类型的电机，并且具有高效、稳定、耐用的特点。

西门子变频器能够帮助用户实现能源节约和智能化控制，提高生产效率。

3. 安装步骤3.1 环境准备在安装西门子变频器之前，请确保以下环境准备工作已经完成：- 确定安装位置：选择稳固的支架或面板来安装变频器。

- 安全电气工作：在进行任何操作之前，请确保停电，并遵守相关的安全规定和操作指南。

3.2 连接电源将输入电源正确地连接到西门子变频器，并确保所有连线都牢固可靠、接地良好。

请注意检查电源电压和频率是否符合设备要求。

3.3 连接电机将输出电缆正确连接到电机端子并确保连接牢固。

在连接过程中，请参考电机和设备的连接图，并根据标签上的信息进行正确的配线。

4. 操作指南4.1 启动和停止在正确完成安装之后，您可以按照以下步骤启动和停止西门子变频器：- 启动：打开电源，并按照变频器面板上的启动指示操作，确保各个参数设置正确。

- 停止：按下停止按钮，或者通过外部控制信号来停止变频器运行。

4.2 参数设置西门子变频器配备了一个用户友好的界面，您可以通过该界面设置和调整各种参数。

在更改参数之前，请确保对变频器的操作和控制有足够的了解。

更改参数时，请遵循说明书中给出的指导和建议。

5. 维护与故障处理5.1 维护为了保持西门子变频器的正常运行，定期进行维护工作十分重要。

以下是一些建议的维护措施：- 清洁：定期检查并清洁变频器的外壳和内部组件，确保无灰尘和杂物积聚。

- 散热措施：确保变频器周围的散热条件良好，保持适当的通风和散热，避免过热。

1．上电前检查：a）检查变频器周围环境，包括粉尘、温度和湿度是否符合变频器运行条件，变频器环境温度要求在0-40℃范围内，最好能够控制在25℃左右，湿度不超过95%，且无凝结或水雾；b）变频器进出电缆是否紧固，检查高低压电缆是否有损伤；c）清理变频器柜内及周围灰尘。

2．送380V控制电检查：a）关闭所有高压柜门（包括功率单元柜门和变压器柜门）；b）合变频器控制电源开关“CDS1”（I/O柜上的开关）；然后启动控制柜内UPS电源。

（打开控制柜门，长安启动按钮直至听到…滴‟声后松开）c）此时键盘左边的“POWER ON”指示灯亮，表示380V控制电源已送至变频器；d）上控制电后，检查变频器冷却风机是否运行正常，变频器进风口滤网是否堵塞，如果滤网堵塞，需清洁滤网或更换备用滤网后方可进行下一步操作（用一张A4的纸，对折后，放在滤网上，看能否吸住，控制系统需要一分钟左右的时间自检），确认变频器面板上是否有故障或报警，该故障或报警是否影响变频器正常运行，可否复位，如果不能复位，待问题解决后才能进行下一步操作3．变频运行：a）确认控制系统正常后合变频器高压电源；b）确认变频器“Local/Remote（就地/远方）”选择开关选择在Remote（远方）” ，变频器只能在远方操作。

转换到Local（就地）”用变频器控制面板操作控制变频器。

c）合变频器进线6000V主电源，此时变频器高压柜内有高压电，键盘显示屏MODE下面显示OFF，表示变频器处于待机状态，此时严禁打开变频器高压柜门（包括功率单元柜门和变压器柜门）d）确认变频器是否有故障或报警，（送高压后控制系统对主回路自检），该故障或报警是否影响变频器正常运行，可否复位，如果不能复位，待问题解决后才能进行下一步操作；e）若以上步骤均检查无误，变频器处于待机状态，可从变频器键盘或外部启动变频器。

f）以上步骤完成后，电机处于变频运行状态。

键盘上方的“RUN”灯亮。

4．停机步骤：a）发出停机指令，变频器正常停机，若用“Emergency（急停）”按钮停变频器，变频器停机的同时将跳开输入主电源开关；b）若要进行以下操作，请先将变频器输入端主电源开关断开；c）停380V控制电，将“CDS1”放在“断开”位置；d）6000V主电源停电15分钟后方可打开高压柜门。
