可视对讲（含门禁）系统操作规程
可视对讲（含门禁）系统操作规程
1、开门
1）接到呼叫，先按‘清除’键，然后按‘查询’键，查询呼叫地点；
2）按‘发码’键，可以与呼叫点对话；
3）问清情况后。
可以按‘开锁’键开锁放入，对地库门不能开锁的，请顾客稍候，马上让保安前去开门；
4）如情况不明，可让保安到呼叫点查明情况；
2、与住户通话
1）先按栋号，然后按楼号，再按‘字母’键，最后按座号；
2）接通后即可与住户通话；
3 、接收住户通话呼叫
1）接到呼叫；
2）按‘清除’键；
3）然后按‘查询’键，查询呼叫住户；
4）按‘发送’键，呼叫住户；
5）接通后即可通话。
视得安楼宇对讲产品常见故障及故障解决方案SD-750AR7分机原理及故障分析:工作原理:咪筒输出由Q6、Q7放大后由第3线输出,Q1、Q2、Q3及其外围元件组成“呜呜”声电路,8线为“叮咚”音乐片供电,U1及其外围元件组成“叮咚”声电路,并经Q4、Q5放大后送往扬声器,并由第3线送往主机。
故障分析:不能开锁、不能呼叫—— SW3、SW4就是否损坏;主机CALL不响分机——若为“叮咚”模式,则查U1②脚就是否有电平输入,若有,则查供电压→Q4→Q5→SPK;若为“呜呜”声模式,则查Q1→Q2→Q3→SPK;通话异常:分机到主机无声→ MIC→Q6→Q7→第三线。
故障实例:1、“呜呜”模式无声——Q3坏;2、通电“叮咚”响不停——U1音乐片坏;3、主机能CALL分机但不能通话——Q7坏;不能开锁—— SW4坏。
SD-750R3分机原理及故障分析:工作原理:1、主机CALL分机:通过面板按键给分机第2线一个18V的电源,到U2的第脚去触发U2第脚发出“叮咚”脉冲,通过VR3(调节“叮咚”大小)→Q8→Q9输出到SPK发出“叮咚”,同时分机摘机后;主机的通话信号通过SWB1送给SPK。
分机的送话信号就是由MIC→C12→Q1→Q2→D3,通过第线送给主机。
分机监视主机:按SW2时18V电压通过R53、R39去触发Q5、Q4、Q7,使Q7饱与,输出视频的供电,使视频打开。
视频信号通过C1→Q3→C3到视频板。
分机开锁信号由SW4、D4组成,当按开锁键时,就是通过D13把第线接地,把第线变成低电平送给主机一个开锁信号。
音乐门铃就是由U1等外围元件组成。
故障分析:1、不开锁:检测SW4、D13等外围元件2、不受话:检测SW1、SPK、J1等外围元件3、不送话:检测MIC、C12、Q1、Q2、SW1等元件4、无图像:应检测视频板有无供电,如无供电,应检测Q7→Q4→Q5等外围元件SD-750D6主机原理及故障分析:工作原理:1、当主机CALL分机或分机监视主机时:通过线→Q19触发“555”IC,使U1的第脚跳变成高电平。
可视对讲门铃（单户型）使用手册前言可视对讲系统是现代居家最为理想的一种安全防范装置。
它除具有普通对讲门铃的叫门和室内外通话联络等功能外，最大的优越性是：主人可以随时在室内通过屏幕察看门外情况，准确判断来访者身份，决定是否接待。
这无疑会给用户带来极大的安全和便利。
关于使用手册本使用手册旨在帮助您全面、细致地了解您所使用的可视对讲门铃。
本手册包括了一个目录、四个说明部分以及附录内容：1、系统及部件概述：介绍了可视对讲门铃的主要特点及部件结构。
2、安装方法及接线示意：以简洁直观的图文形式，介绍了可视门铃的安装及线路连接方法。
3、操作方法及注意事项：帮助您详细了解如何使用及保养本产品的有关的注意事项。
4、技术参数：可以增加您对可视对讲门铃技术性能的了解。
附录：A、扩展多部室内机B、维护指南★使用前请仔细阅读此手册，并妥善保存以备查阅目录1．系统及部件概述2．安装方法及接线示意3．操作方法及注意事项4．技术参数附录A.扩展多部室内机B.维护指南系统及部件概述1．室内机采用4英寸扁平CRT，达到高分辨率、高对比度。
2．室外机通过1/3英寸摄像机获得清晰影像，并具备夜视功能。
3．用户可以与来访者双向通话。
4．用户可以开启电控门锁。
5．用户可以监视室外情况。
室外机安装方法注：接线时室外机与室内机要以对应接线，避免接反。
操作方法1、来访者按动室外机“叫门键”时，室内机发出“叮-咚”电子铃声,同时显像屏幕显示来访者影像。
2、摘取通话手柄，可以与来访者通话；不摘取通话手柄，10秒后显像屏幕自动消失并关机。
3、启动“监视键”时，显像打开显示约10秒，可监视到门口情况。
4、如系统连接有电控锁，在监视、通话期间可按下“开锁键”打开。
5、调节对比度可以使过亮、过暗或层次不清的图像达到满意的效果。
6、调节亮度可改变图像明暗程度，使图像达到最佳效果。
7、调节分机背面的音量可以使“叮-咚”电子铃声音达到满意效果。
注意事项本系统为高档、精致的安防产品，购买后应合理安装，正确使用并妥善保养，以保证系统性能以及正常工作。

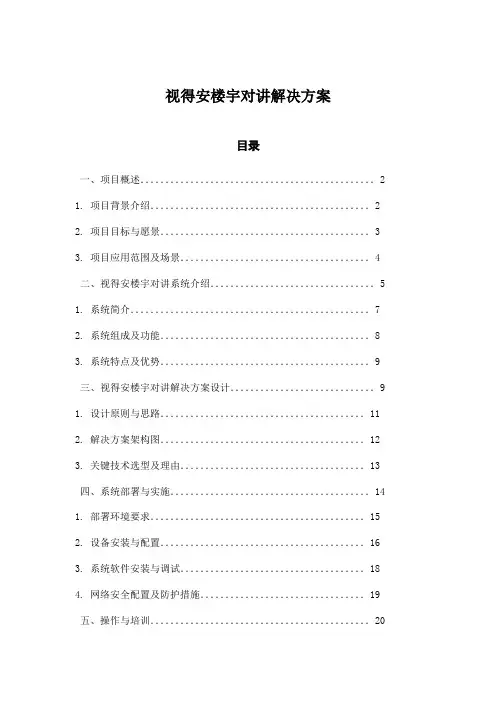

视得安楼宇对讲解决方案目录一、项目概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21.项目背景介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22.项目目标与愿景．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33.项目应用范围及场景．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4二、视得安楼宇对讲系统介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．51.系统简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．72.系统组成及功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．83.系统特点及优势．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9三、视得安楼宇对讲解决方案设计．．．．．．．．．．．．．．．．．．．．．．．．．．．．．91.设计原则与思路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．112.解决方案架构图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．123.关键技术选型及理由．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13四、系统部署与实施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．141.部署环境要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．152.设备安装与配置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．163.系统软件安装与调试．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．184.网络安全配置及防护措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19五、操作与培训．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．201.系统操作流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．212.用户使用培训．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．223.管理员操作培训．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．24六、维护与升级．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．251.系统日常维护保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．262.故障排查与处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．263.系统升级与更新．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27七、质量保证与售后服务．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．281.质量保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．292.售后服务体系．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．303.售后服务流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31八、成本与效益分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．331.项目投资成本分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．342.项目效益分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．353.投入产出比评估报告总结与展望部分简要概括项目的成果和未来的发展方向37一、项目概述随着现代科技的飞速发展，智能化已成为楼宇管理和住宅小区安全的重要趋势。
视得安楼宇对讲系统视得安(Shidean)智能楼宇对讲系统:分智慧型系列HY750, HY760, HY765,HY780, HY798系列，独户型系列及CM-980型系统与监视器、摄像机与软件等，质量可靠，多次获奖，品种多，户型全，价格公道,有意者请发E-Mail：Webmaster@ ,谢谢！HY-780型高层普通对讲系统是采用微电脑楼层解码、编程技术而开发的高层楼宇对讲系统，HY-780系列对分机及可视对讲分机通过CM-980X2解码后与CM-980D2A、CM-980D5数码主机组成可视对讲系统，可实现呼叫、开锁、监看等功能，通过CM-980BM可与CM-980M2管理中心联网。
HY-765系统是采取单片机编程控制技术而开发的矩阵式低层对讲系统为它是芯总线加m芯层线和n芯户型线的布线方式。
主要器材有HY-765B主机，HY-765AR4分机、HY-765AR5分机、HY-765AR6分机。
HY-P（12v）不间断电源，可以实现呼叫、对讲、分机开锁、主机密码开锁等功能。
特别适合最高9层，每层于少于等于8户的楼宇安装使用，性能可靠。
HY-760系统为多层楼宇数字编码普通对讲系统。
5芯总线传输及布线方式，主要器材有：HY-760B主机、HY-760AR分机、HY-760BM信号转换器、HY-P（12V）电源、CM-980M管理中心。
可以实现呼叫、对讲、密码开锁、联网管理等功能。
款式新颖、性能稳定、布线简便、组网随意，并可与可视对讲系统组网。
HY-750系统为低层楼宇普通对讲系统。
采用4芯总线加每户1芯呼叫线和1芯报警线的布线方式（“叮咚”声分机须每户再加1芯电源线）。
系统主要器材有：HY-750B主机、HY-750AR系列分机、HY-750BM2信号转换器、HY-P（12V）电源、CM-980M2管理中心等。
可以实现呼叫、对讲、开锁、网络管理等功能。
款式新颖、性能稳定、组网简便并能与可视对讲系统组网。
玖龍湖社区发展项目荔枝园北区（E区）弱电工程可视对讲系统户内可视对讲分机使用说明书C101系列彩色报警分机说明书型号与名称技术规格1.工作电压：DC18V~30V2.电流：静态时，≤15mA (30V)。
工作时，≤140mA (30V)功能介绍C101系列分机可与D2009系列主机联接成单元总线系统。
通过管理中心又可将单元总线系统联网成小区总线系统，从而实现住户分机、单元门主机以及管理中心之间的通话、监看等安防管理功能。
C101系列分机高贵出众的外形和齐备的功能可以使它为您提供一流的安防服务，是现代家居的理想选择。
最新的C101 D2009系列分机，在造型上别致新颖，充满现代感。
在功能上则集成了系统各种不同的功能。
用户可根据自己的需要进行选择。
外观及端子说明（C101系列）外观及端子说明（C102系列）安装方式功能说明1.设置和操作1.1.设置和操作防打扰设置：待机时调振铃音量旋钮，当通话指示灯亮红灯时，是防打扰模式，有呼入时分机不响铃声；待机时调振铃音量旋钮，当通话指示灯亮蓝灯时，为正常模式，有呼入时分机响铃声。
注释：待机指分机没有处于对讲状态。
1.2.参数设置1.2.1设置主菜单进入：待机时输入密码，然后按＃键；如果密码错误，有短声；如果密码正确，有1长声，进入设置主菜单状态。
出厂默认密码是2000。
1.2.2设置状态退出：在设置子菜单状态下，按键返回设置主菜单状态。
在设置主菜单状态下，按键退出主菜单设置状态，返回待机状态。
在任何设置状态下，如秒后无任何数字键（0－9数字键和*，＃，一键布防键）按键按下，短声后自动退出设置状态，返回待机状态。
1.2.3更改密码设置：进入设置主菜单后，输入99#，有1长声，进入更改密码设置子菜单设置，输入新的4位密码，按＃键，然后第二次输入新的4位密码，再按＃，如两次密码相同，有1长声，表示密码修改成功；如不同，有3短声，表示密码修改失败。
设置中按返回设置主菜单。
4.3 彩色可视对讲楼宇对讲系统，由于其可以对住宅小区、别墅门前(住户单元入口)进行更有效的控制，能防止闲杂人员进入住宅小区，有效地降低了不安全因素的发生，给居民带来安全保障，成为近年来我国应用最广，智能住宅小区必备的安全防范子系统。
4.3.1 需求分析可视对讲系统是在住户、别墅门前、单元楼梯口、高层地下室单元门口、小区保安值班点、小区管理中心安装防盗门和可视对讲装置，以实现访客与住户可视对讲、住户与小区管理中心、访客与小区管理中心进行语音传输。

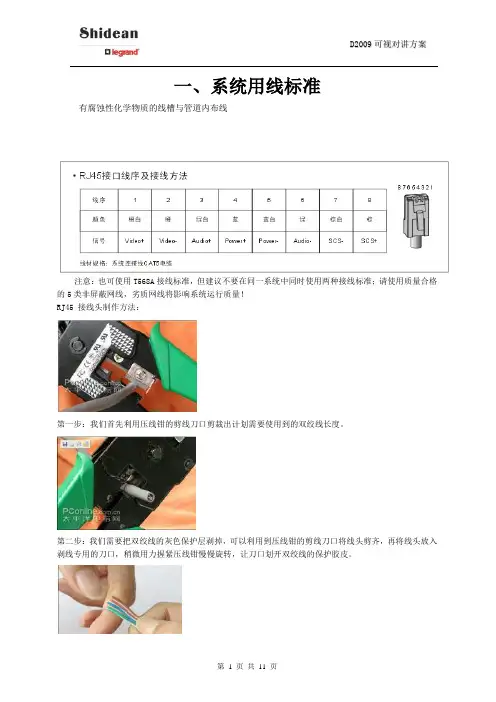

4.3.2 系统组成系统主要由管理中心机、单元门口主机、转换器、楼层分配器、住户分机、电源、分区选择器等组成：技术主要特征：●系统可自动巡检设备是否连接工作正常，并回报给管理中心，及时发现存在问题的区域；●系统音视频及数据采用差分信号传输方式，抗干扰能力强，可抗共模干扰，确保通信可靠，能适应恶劣的环境；●整个系统联网全部采用网线（CAT）连接，降低线材成本与施工时间；●能分别与BTICINO系统、SDA2000系统兼容；●采用双绞线自适应均衡放大器，高质量的还原长距离视频传输后的效果；中间传输线不加任何放大器，黑白视频可传输2KM距离，彩色视频可传输1KM距离；●楼层分配器、转换器、分区选择器等均自带视频放大功能并有开关，保证信号传输的可靠；●采用智能电源供电，所有产品自动侦测电源状态，降低50%以上系统静态功耗，有良好的节能效果。
可自动切换工作在正常市电供电模式和市电停电后的省电模式；●系统可以单元，楼栋，片区，TCP/IP局域网组成不同规模，满足不同需求的经济型楼宇对讲系统；●系统支持总管理中心和片区管理中心分级管理模式；●本系统主要部件可以通过使用电脑RS－232串口下载或升级程序；●房号的软编码方式能适合各种特殊的门牌号码，分机房号码可在主机上按既定程序自由设定各种型号的同类型部件，其信号和接线完全兼容，扩充功能不需更改布线；●系统可以完全满足公安部的行业标准⑴、户内设备部分室内分机：户内分机款式美观大方、多种可选、声音清晰，画面对比度、亮度可调，可遥控开锁。
D9000按键系列室内终端说明书■功能介绍D9000系统是视得安新一代数字楼宇对讲系统。
该系统采用以太网数字技术。
D9000系统抗干扰能力强，性能好，布线简单，容易扩展功能。
符合时代科技潮流。
D9000系统下的按键系列室内终端功能实用：具有基本对讲功能，基本安防功能，能接收物业信息。
操作简单：采用图标提示。
36-6-R71AD631系列 4.3寸屏室内终端D170系列 7寸屏室内终端D180系列 7寸屏室内终端■型号与名称D631系列D170系列D180系列■名词解释室内终端：装在业主家里对讲终端设备。
即本说明书所描述的设备。
围墙门主机：装在小区大门口的对讲设备。
单元门主机：装在单元楼门口的对讲设备。
小门口机：装在业主家门口的对讲设备。
门铃：装在业主家门口的普通门铃，无对讲功能。
管理中心：装在物业办公室电脑上的对讲及报警综合管理软件。
管理机：装在物业办公室或保安室的对讲及报警综合管理设备。
内线：一家装多台室内终端，同一户内，设备之间互相呼叫。
户户通：小区任意一户呼其它任意一户。
■技术规格安装前仔细阅读说明书，不要修改或拆卸此产品。
禁止任何非专业人员在使用中改变拨动开关设置或连接线。
■警告D631系列D170系列D180系列输入电压范围静态及关屏时功耗静态及开屏时功耗工作功耗10V~17V10V~17V10V~17V12V@ 140mA12V@ 200mA12V@ 200mA12V@ 220mA12V@ 260mA12V@ 260mA12V@ 450mA12V@ 500mA12V@ 500mA■主界面1.各室内终端界面的差异本系列室内终端有竖式排版和横式排版二种界面，如下图所示：竖式横式注3：本说明中仅用横版来描述。
2.图标含义说明含义图标网络联接正常有未阅读信息网络联接异常有报警信息状态图标：颜色灰色橙色绿色红色无效状态布防状态防区有效但在撤防状态报警状态防区图标颜色含义：含义室内终端型号■功能和操作方法1. 关屏和开屏静态不操作，关屏时间到后自动关屏。
视得安楼宇可视对讲789系统一、分机功能介绍789B68系列分机与789系列主机联接成单元总线系统，通过管理中心又可将单元总线系统联网小区总线系统，从而实现住户分机、单元门主机以及管理中心之间的通话、监听等管理功能。
分机功能操作：1、分机监视主机系统静态时按分机“监视”键“管理处”键，本机占线灯闪一下，分机打开显示屏，能看到主机图像，按“接听键”后占线灯亮，并可与主机通话。
按开锁键可开主机电锁。
当系统忙，分机占线灯亮时，按任何键都无反应。
2、主机呼叫分机主机呼叫分机房时，分机响“叮咚”，显示屏打开，能看到主机图像；分机按“接听键”后占线灯亮，并可与主机通话。
按开锁键可开主机电锁。
3、管理中心呼叫分机系统静态时，管理中心呼叫本机房号，分机响“叮咚”，显示屏打开，如果管理中心连接摄像头，可有看到其图像；分机按“接听键”后占线灯亮，并可与管理中心通话。
4、呼叫管理中心按住分机“监视”键或“管理处”键，直到占线灯亮，松开按键，即可呼叫管理中心，并与之通话，如果管理中心连接有摄像头，可看到其图像。
5、围墙门主机呼叫分机系统静态时，围墙门主机呼叫分机所在的单元号和房号，分机响“叮咚”，显示屏打开，能看到图像；分机按“接听键”占线灯亮，并可与之通话。
按开锁键开围墙门主机电锁。
二、解码器功能介绍789X6是789系统的可视解码器，通过该解码器可使6台789分机接入789系统中，实现呼叫、对讲、开锁等功能。
每户可外接一路SOS报警开关，或烟感、瓦斯报警探头，通过980MA 联网，连接管理中心，实现小区安防的综合管理。
房号设置：1、按键/指示灯定义SW1：“设置”键SW2：“计数”键Dz2：789X6状态指示LED（以下简称LED）2、房号及报警设置（1）：在预设置房号的分机对应的设置跳线上插上跳线帽，按住“设置”键2秒钟以上，LED熄灭，同时长响一声，进入设置状态；如果没有检测到短路插子，短响三声，不允许进入设置状态。
