本篇文章来源于中国安防行业网()视得安罗格朗公司楼宇对讲系统应用案例[来源] 钟毅建[发表时间] 2009-9-1 11:16:00一、项目背景广州金域蓝湾是万科重点开发的系列楼盘之一，项目地处广州白云区金沙洲大桥北侧，是金沙洲首席地段，雄踞于珠江支流西岸线。
项目自然景观得天独厚，拥揽近480米的绵长水岸线，项目的正面是5万平米的滨江公园。
项目的内部划分为六大组团园林，整体布局形成外江内湖的独特景观，表达了人与自然和谐共处的国际主题。
项目占地面积14.5万平方米，建筑面积为43.4万平方米，规划共有4000多套单位。
项目一期于2008年下旬竣工，内部建筑结构包括37栋别墅、13栋小高层、12栋高层，共计2668户，6个小区人行出入口。
该项目的智能化管理系统包括视频监控系统、可视对讲系统、消防系统、门禁系统、周界防范系统、停车场系统、电子巡更等系统，各系统独立运行形成立体防范，提高了项目对突发事件、全局事件的响应与处理能力，使项目的整体智能化管理等级得到提升，为业主营造更加安全、舒适、便捷的工作、生活环境。
下面我们将重点介绍视得安罗格朗公司的可视对讲系统在改项目上的应用。
二、甲方需求品牌要求为构建和谐社区、坚持以人为本的社区宗旨，甲方要求所有产品要选用成熟稳定、性能优良、品牌知名度高、信誉好的厂家，还要考虑以后维修方便。
所有产品配置要满足未来10年内不能淘汰的可能性，同时满足兼容扩展性能，设计寿命要满足10年以上需要。
功能/性能要求1、整个项目的可视对讲系统要求采用彩色可视带报警联网系统，要求室内机、单元门口机、管理中心机以及围墙门口机之间均能相互呼叫通讯，并且联网具有多通道功能。
2、室内机为5.6英寸彩色显示屏，合弦铃声，免提对讲，具有8防区，可带红外、门磁、窗磁、烟感、瓦斯、紧急按钮等探测器；别墅的室内机还必须具有触摸屏功能。
3、每套别墅要求安装3台彩色触摸屏室内机加1台非可视室内机，当接收到呼叫信号时4台室内机应同时响铃，在任何一台室内机上接听后其余3台必须立即停止响铃。

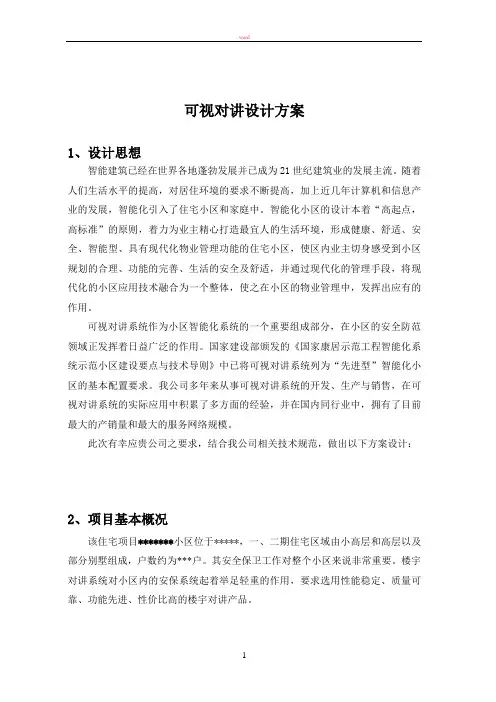

可视对讲设计方案1、设计思想智能建筑已经在世界各地蓬勃发展并已成为21世纪建筑业的发展主流。
随着人们生活水平的提高，对居住环境的要求不断提高，加上近几年计算机和信息产业的发展，智能化引入了住宅小区和家庭中。
智能化小区的设计本着“高起点，高标准”的原则，着力为业主精心打造最宜人的生活环境，形成健康、舒适、安全、智能型、具有现代化物业管理功能的住宅小区，使区内业主切身感受到小区规划的合理、功能的完善、生活的安全及舒适，并通过现代化的管理手段，将现代化的小区应用技术融合为一个整体，使之在小区的物业管理中，发挥出应有的作用。
可视对讲系统作为小区智能化系统的一个重要组成部分，在小区的安全防范领域正发挥着日益广泛的作用。
国家建设部颁发的《国家康居示范工程智能化系统示范小区建设要点与技术导则》中已将可视对讲系统列为“先进型”智能化小区的基本配置要求。
我公司多年来从事可视对讲系统的开发、生产与销售，在可视对讲系统的实际应用中积累了多方面的经验，并在国内同行业中，拥有了目前最大的产销量和最大的服务网络规模。
此次有幸应贵公司之要求，结合我公司相关技术规范，做出以下方案设计：2、项目基本概况该住宅项目*******小区位于*****，一、二期住宅区域由小高层和高层以及部分别墅组成，户数约为***户。
其安全保卫工作对整个小区来说非常重要。
楼宇对讲系统对小区内的安保系统起着举足轻重的作用，要求选用性能稳定、质量可靠、功能先进、性价比高的楼宇对讲产品。
3、设计原则和标准3.1设计原则按照“严密、合理、可靠、经济、完善”的设计思想，努力做到安全、周密，兼顾其它，考虑到系统的对象是一个智能性住宅小区，可视对讲系统的目的除了维护小区业主的安全和正常生活以外，另外一个同样重要的目的是服务于管理、给管理提供现代化的手段。
我们在为******设计可视对讲系统时，主要遵循以下原则，以达到最佳的效果和最优的性能价格比。
因此我们选择符合本小区的户型特点要求的980系统。
