玖龍湖社区发展项目荔枝园北区（E区）弱电工程可视对讲系统户内可视对讲分机使用说明书C101系列彩色报警分机说明书型号与名称技术规格1.工作电压：DC18V~30V2.电流：静态时，≤15mA (30V)。
工作时，≤140mA (30V)功能介绍C101系列分机可与D2009系列主机联接成单元总线系统。
通过管理中心又可将单元总线系统联网成小区总线系统，从而实现住户分机、单元门主机以及管理中心之间的通话、监看等安防管理功能。
C101系列分机高贵出众的外形和齐备的功能可以使它为您提供一流的安防服务，是现代家居的理想选择。
最新的C101 D2009系列分机，在造型上别致新颖，充满现代感。
在功能上则集成了系统各种不同的功能。
用户可根据自己的需要进行选择。
外观及端子说明（C101系列）外观及端子说明（C102系列）安装方式功能说明1.设置和操作1.1.设置和操作防打扰设置：待机时调振铃音量旋钮，当通话指示灯亮红灯时，是防打扰模式，有呼入时分机不响铃声；待机时调振铃音量旋钮，当通话指示灯亮蓝灯时，为正常模式，有呼入时分机响铃声。
注释：待机指分机没有处于对讲状态。
1.2.参数设置1.2.1设置主菜单进入：待机时输入密码，然后按＃键；如果密码错误，有短声；如果密码正确，有1长声，进入设置主菜单状态。
出厂默认密码是2000。
1.2.2设置状态退出：在设置子菜单状态下，按键返回设置主菜单状态。
在设置主菜单状态下，按键退出主菜单设置状态，返回待机状态。
在任何设置状态下，如秒后无任何数字键（0－9数字键和*，＃，一键布防键）按键按下，短声后自动退出设置状态，返回待机状态。
1.2.3更改密码设置：进入设置主菜单后，输入99#，有1长声，进入更改密码设置子菜单设置，输入新的4位密码，按＃键，然后第二次输入新的4位密码，再按＃，如两次密码相同，有1长声，表示密码修改成功；如不同，有3短声，表示密码修改失败。
设置中按返回设置主菜单。
可视对讲门铃（单户型）使用手册前言可视对讲系统是现代居家最为理想的一种安全防范装置。
它除具有普通对讲门铃的叫门和室内外通话联络等功能外，最大的优越性是：主人可以随时在室内通过屏幕察看门外情况，准确判断来访者身份，决定是否接待。
这无疑会给用户带来极大的安全和便利。
关于使用手册本使用手册旨在帮助您全面、细致地了解您所使用的可视对讲门铃。
本手册包括了一个目录、四个说明部分以及附录内容：1、系统及部件概述：介绍了可视对讲门铃的主要特点及部件结构。
2、安装方法及接线示意：以简洁直观的图文形式，介绍了可视门铃的安装及线路连接方法。
3、操作方法及注意事项：帮助您详细了解如何使用及保养本产品的有关的注意事项。
4、技术参数：可以增加您对可视对讲门铃技术性能的了解。
附录：A、扩展多部室内机B、维护指南★使用前请仔细阅读此手册，并妥善保存以备查阅目录1．系统及部件概述2．安装方法及接线示意3．操作方法及注意事项4．技术参数附录A.扩展多部室内机B.维护指南系统及部件概述1．室内机采用4英寸扁平CRT，达到高分辨率、高对比度。
2．室外机通过1/3英寸摄像机获得清晰影像，并具备夜视功能。
3．用户可以与来访者双向通话。
4．用户可以开启电控门锁。
5．用户可以监视室外情况。
室外机安装方法注：接线时室外机与室内机要以对应接线，避免接反。
操作方法1、来访者按动室外机“叫门键”时，室内机发出“叮-咚”电子铃声,同时显像屏幕显示来访者影像。
2、摘取通话手柄，可以与来访者通话；不摘取通话手柄，10秒后显像屏幕自动消失并关机。
3、启动“监视键”时，显像打开显示约10秒，可监视到门口情况。
4、如系统连接有电控锁，在监视、通话期间可按下“开锁键”打开。
5、调节对比度可以使过亮、过暗或层次不清的图像达到满意的效果。
6、调节亮度可改变图像明暗程度，使图像达到最佳效果。
7、调节分机背面的音量可以使“叮-咚”电子铃声音达到满意效果。
注意事项本系统为高档、精致的安防产品，购买后应合理安装，正确使用并妥善保养，以保证系统性能以及正常工作。
麦驰未来之家使用说明书深圳市海峰实业有限公司一．简介科瑞麦驰未来之家主要设备包括：未来之家主机、小门口机、单元门口机、红外探头、门磁、紧急按钮、煤气探头、系统电源二．系统主要功能1.可实现单元门口机、小门口机与室内机之间的呼叫、监看、对讲、开锁2.家居安防：8个有线防区，匪警、火警、医疗救护三种紧急求助方式3.声光报警4.30秒语音留言箱功能5.全程操作人性化中文语音提示6.保存布/撤防及报警记录（多达99条）7.视频监视（本展板不具备）8.小区短信（配置电脑和平台软件即可）三．主机按键及功能菜单说明1.主机外观及按钮说明1、切换键 8、占线指示灯2、监视、接听键 9、报警指示灯3、呼叫键 10、信息指示灯4、开锁键 11、通信指示灯5、调节键（亮度、色度、对比） 12、监听头6、多功能键（拍照等） 13、喇叭7、电源指示灯2. 功能菜单：为了延长触摸屏的使用寿命和节电，本系统设定了一个屏保时间（现设定为00秒，不屏保）。
若不为0秒，系统在设定秒数内未接到任何信号时，则自动进入屏保状态。
在待机状态下，按一下“切换键”，主机屏即可显示出主界面。
主界面的菜单为： 12356478910111213用手触摸相应菜单，则可进入相应菜单的子菜单。
●安防菜单：➢查询：查询报警、布撤防记录➢在家：在家布防➢离家：离家布防➢撤防：取消在家、离家布防状态●短信菜单：➢查看小区短信●设置菜单：四．使用方法●安防操作➢防区情况：防区1：大门门磁防区2：客厅紧急防区3：厨房煤气➢在家布防防区：防区1：大门门磁防区2：客厅紧急防区3：厨房煤气➢离家布防防区：防区1：大门门磁防区2：客厅紧急防区3：厨房煤气➢24小时防区：防区2：客厅紧急防区3：厨房煤气➢在家布防：先按“在家”，系统即进入布防延时，延时30秒（可设定）后，即进入在家布防状态，相应警界防区变红；若要立即进入布防，则按完“在家”后接着按“＃”键。
注意：在布防时，所有探头必须处于正常状态，否则系统会语音提示故障防区，同时液晶屏上相应防区会闪烁。

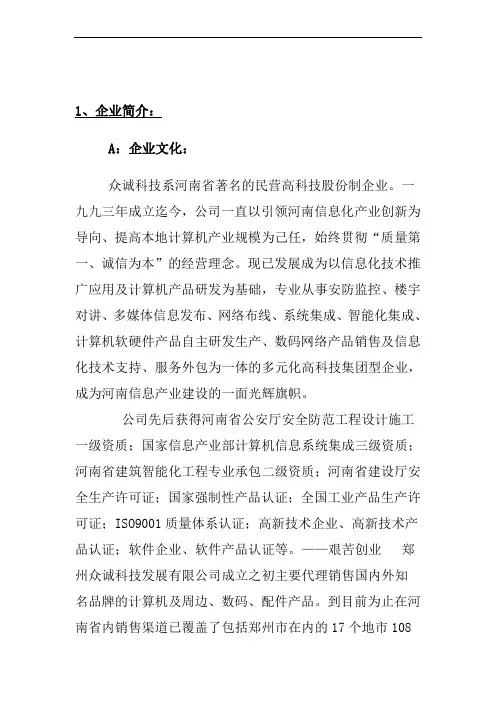

1、企业简介：A：企业文化：众诚科技系河南省著名的民营高科技股份制企业。
一九九三年成立迄今，公司一直以引领河南信息化产业创新为导向、提高本地计算机产业规模为己任，始终贯彻“质量第一、诚信为本”的经营理念。
现已发展成为以信息化技术推广应用及计算机产品研发为基础，专业从事安防监控、楼宇对讲、多媒体信息发布、网络布线、系统集成、智能化集成、计算机软硬件产品自主研发生产、数码网络产品销售及信息化技术支持、服务外包为一体的多元化高科技集团型企业，成为河南信息产业建设的一面光辉旗帜。
公司先后获得河南省公安厅安全防范工程设计施工一级资质；国家信息产业部计算机信息系统集成三级资质；河南省建筑智能化工程专业承包二级资质；河南省建设厅安全生产许可证；国家强制性产品认证；全国工业产品生产许可证；ISO9001质量体系认证；高新技术企业、高新技术产品认证；软件企业、软件产品认证等。
——艰苦创业郑州众诚科技发展有限公司成立之初主要代理销售国内外知名品牌的计算机及周边、数码、配件产品。
到目前为止在河南省内销售渠道已覆盖了包括郑州市在内的17个地市108个县市，拥有300多家代理商和销售商。
公司先后取得了英特尔CPU河南唯一分销、主板河南唯一总代理，优派显示器河南省独家总代理；以及SONY、HP、夏普、微星、盈通、HKC、希捷、WD、金士顿、金邦等系列产品的河南总代理并与众多世界知名IT厂商保持良好的合作关系。
在网吧建设领域旨在为客户提供高质量的电脑产品、高效快捷网络工程、高价值的增值服务、专业的技术支持、为网吧客户提供一站式服务。
已为河南及周边地区300余家大中型网吧提供了整套的网吧解决方案和硬件设备，深受网吧业界好评。
在安防监控方面，公司在各地区市政单位、学校、医院、酒店等众多领域有着密切的合作关系。
——多元发展随着社会信息化步伐的加快和对IT外包服务的迫切需求，河南众诚系统工程有限公司、郑州众诚计算机服务有限公司应运而生。
.

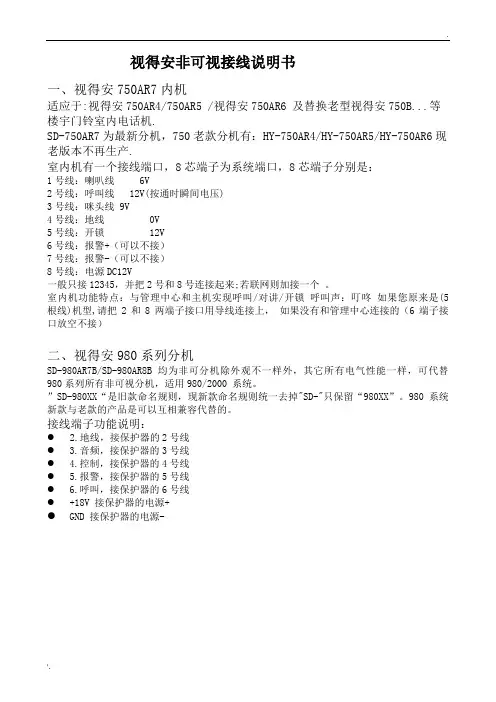

'. 视得安非可视接线说明书
一、视得安750AR7内机
适应于:视得安750AR4/750AR5 /视得安750AR6 及替换老型视得安750B...等楼宇门铃室内电话机.
SD-750AR7为最新分机，750老款分机有：HY-750AR4/HY-750AR5/HY-750AR6现老版本不再生产.
室内机有一个接线端口，8芯端子为系统端口，8芯端子分别是：
1号线：喇叭线 6V
2号线：呼叫线 12V(按通时瞬间电压)
3号线：咪头线 9V
4号线：地线 0V
5号线：开锁 12V
6号线：报警+（可以不接）
7号线：报警-（可以不接）
8号线：电源DC12V
一般只接12345，并把2号和8号连接起来;若联网则加接一个。
室内机功能特点：与管理中心和主机实现呼叫/对讲/开锁呼叫声：叮咚如果您原来是(5根线)机型,请把2和8两端子接口用导线连接上，如果没有和管理中心连接的（6端子接口放空不接）
二、视得安980系列分机
SD-980AR7B/SD-980AR8B均为非可分机除外观不一样外，其它所有电气性能一样，可代替980系列所有非可视分机，适用980/2000 系统。
”SD-980XX“是旧款命名规则，现新款命名规则统一去掉"SD-"只保留“980XX”。
980系统新款与老款的产品是可以互相兼容代替的。
接线端子功能说明：
● 2.地线，接保护器的2号线
● 3.音频，接保护器的3号线
● 4.控制，接保护器的4号线
● 5.报警，接保护器的5号线
● 6.呼叫，接保护器的6号线
● +18V 接保护器的电源+
● GND 接保护器的电源-。
视得安楼宇对讲系统视得安(Shidean)智能楼宇对讲系统:分智慧型系列HY750, HY760, HY765,HY780, HY798系列，独户型系列及CM-980型系统与监视器、摄像机与软件等，质量可靠，多次获奖，品种多，户型全，价格公道,有意者请发E-Mail：Webmaster@ ,谢谢！HY-780型高层普通对讲系统是采用微电脑楼层解码、编程技术而开发的高层楼宇对讲系统，HY-780系列对分机及可视对讲分机通过CM-980X2解码后与CM-980D2A、CM-980D5数码主机组成可视对讲系统，可实现呼叫、开锁、监看等功能，通过CM-980BM可与CM-980M2管理中心联网。
HY-765系统是采取单片机编程控制技术而开发的矩阵式低层对讲系统为它是芯总线加m芯层线和n芯户型线的布线方式。
主要器材有HY-765B主机，HY-765AR4分机、HY-765AR5分机、HY-765AR6分机。
HY-P（12v）不间断电源，可以实现呼叫、对讲、分机开锁、主机密码开锁等功能。
特别适合最高9层，每层于少于等于8户的楼宇安装使用，性能可靠。
HY-760系统为多层楼宇数字编码普通对讲系统。
5芯总线传输及布线方式，主要器材有：HY-760B主机、HY-760AR分机、HY-760BM信号转换器、HY-P（12V）电源、CM-980M管理中心。
可以实现呼叫、对讲、密码开锁、联网管理等功能。
款式新颖、性能稳定、布线简便、组网随意，并可与可视对讲系统组网。
HY-750系统为低层楼宇普通对讲系统。
采用4芯总线加每户1芯呼叫线和1芯报警线的布线方式（“叮咚”声分机须每户再加1芯电源线）。
系统主要器材有：HY-750B主机、HY-750AR系列分机、HY-750BM2信号转换器、HY-P（12V）电源、CM-980M2管理中心等。
可以实现呼叫、对讲、开锁、网络管理等功能。
款式新颖、性能稳定、组网简便并能与可视对讲系统组网。
可视对讲安装调试阐明之相礼和热创作一、穿管、下线1、门口主机安装阐明：墙体安装预埋型门口主机安装高度是预埋盒上沿距地面1.56M，边沿距门口13CM.防盗产门体安装主机上沿距地面1.56M.进线预埋管应为20-25.入管方式最好为从门口主机预埋盒地部穿入(见图1).加装金属软管入门体.入线方式为上入式.图表 12、层间分配与电源箱安装阐明：有电井可走金属线槽、直通管、预埋管.管径为20-25（可根据管线长度而定）.和别的弱电线走同一金属线槽时（如有视电线、宽带、电话等）线槽两头应该加装金属隔板.金属线槽应统做一致接地处理，若无弱电井，水电同井应做好防水防湿处理.电源箱、层间分配器、联网器，出线盒应该高于地面1.7M.金属线槽层间分配器120盒1.4地面金属线槽多层住宅无井工程，运用预埋型层间分配器安装，安装高度应距顶棚30-40CM左右处，电源箱应采取预埋型.明装型层间分配器金属箱穿管出线盒高度可参照预埋层间分配器的安装高度.加装金属箱的层间分配器、预埋电源箱出线盒及穿管高度应该参照别的弱电箱高度，尽可能达到横平竖直.预埋型层间分配器预埋尺寸：146mm*86mm*59mm电源箱预埋尺寸：209mm*259mm*84mm3、室内分机安装阐明:室内分机的穿管布盒要充分考虑到强电开关安装高度，尽可能与其平行.室内分机86盒与强电开关86盒之间应该坚持相映距离.距离最小不小于20-25CM(图2).强电开关室内分机86盒86盒图24、联网器安装阐明:联网器的安装盒高装可参照面层间分配器的安装高度与安装阐明.二、线材要求可视对讲网络布线中所运用的布线线型和线径以下表为参考线型和线径，可以根据线路的最长距离距离等要素进行调整，以下为零碎一样平常要求下的布线.留意：可视对讲零碎为弱电信号零碎，布线时应留意远离强电零碎，否则将形成音视频信号干扰.所选线色最好与连接线相反以方便安装.可视对讲单元表示图：。
4.3 彩色可视对讲楼宇对讲系统，由于其可以对住宅小区、别墅门前(住户单元入口)进行更有效的控制，能防止闲杂人员进入住宅小区，有效地降低了不安全因素的发生，给居民带来安全保障，成为近年来我国应用最广，智能住宅小区必备的安全防范子系统。
4.3.1 需求分析可视对讲系统是在住户、别墅门前、单元楼梯口、高层地下室单元门口、小区保安值班点、小区管理中心安装防盗门和可视对讲装置，以实现访客与住户可视对讲、住户与小区管理中心、访客与小区管理中心进行语音传输。
4.3.2 系统组成系统主要由管理中心机、单元门口主机、转换器、楼层分配器、住户分机、电源、分区选择器等组成：技术主要特征：●系统可自动巡检设备是否连接工作正常，并回报给管理中心，及时发现存在问题的区域；●系统音视频及数据采用差分信号传输方式，抗干扰能力强，可抗共模干扰，确保通信可靠，能适应恶劣的环境；●整个系统联网全部采用网线（CAT）连接，降低线材成本与施工时间；●能分别与BTICINO系统、SDA2000系统兼容；●采用双绞线自适应均衡放大器，高质量的还原长距离视频传输后的效果；中间传输线不加任何放大器，黑白视频可传输2KM距离，彩色视频可传输1KM距离；●楼层分配器、转换器、分区选择器等均自带视频放大功能并有开关，保证信号传输的可靠；●采用智能电源供电，所有产品自动侦测电源状态，降低50%以上系统静态功耗，有良好的节能效果。
可自动切换工作在正常市电供电模式和市电停电后的省电模式；●系统可以单元，楼栋，片区，TCP/IP局域网组成不同规模，满足不同需求的经济型楼宇对讲系统；●系统支持总管理中心和片区管理中心分级管理模式；●本系统主要部件可以通过使用电脑RS－232串口下载或升级程序；●房号的软编码方式能适合各种特殊的门牌号码，分机房号码可在主机上按既定程序自由设定各种型号的同类型部件，其信号和接线完全兼容，扩充功能不需更改布线；●系统可以完全满足公安部的行业标准⑴、户内设备部分室内分机：户内分机款式美观大方、多种可选、声音清晰，画面对比度、亮度可调，可遥控开锁。
视得安楼宇可视对讲789系统一、分机功能介绍789B68系列分机与789系列主机联接成单元总线系统，通过管理中心又可将单元总线系统联网小区总线系统，从而实现住户分机、单元门主机以及管理中心之间的通话、监听等管理功能。
分机功能操作：1、分机监视主机系统静态时按分机“监视”键“管理处”键，本机占线灯闪一下，分机打开显示屏，能看到主机图像，按“接听键”后占线灯亮，并可与主机通话。
按开锁键可开主机电锁。
当系统忙，分机占线灯亮时，按任何键都无反应。
2、主机呼叫分机主机呼叫分机房时，分机响“叮咚”，显示屏打开，能看到主机图像；分机按“接听键”后占线灯亮，并可与主机通话。
按开锁键可开主机电锁。
3、管理中心呼叫分机系统静态时，管理中心呼叫本机房号，分机响“叮咚”，显示屏打开，如果管理中心连接摄像头，可有看到其图像；分机按“接听键”后占线灯亮，并可与管理中心通话。
4、呼叫管理中心按住分机“监视”键或“管理处”键，直到占线灯亮，松开按键，即可呼叫管理中心，并与之通话，如果管理中心连接有摄像头，可看到其图像。
5、围墙门主机呼叫分机系统静态时，围墙门主机呼叫分机所在的单元号和房号，分机响“叮咚”，显示屏打开，能看到图像；分机按“接听键”占线灯亮，并可与之通话。
按开锁键开围墙门主机电锁。
二、解码器功能介绍789X6是789系统的可视解码器，通过该解码器可使6台789分机接入789系统中，实现呼叫、对讲、开锁等功能。
每户可外接一路SOS报警开关，或烟感、瓦斯报警探头，通过980MA 联网，连接管理中心，实现小区安防的综合管理。
房号设置：1、按键/指示灯定义SW1：“设置”键SW2：“计数”键Dz2：789X6状态指示LED（以下简称LED）2、房号及报警设置（1）：在预设置房号的分机对应的设置跳线上插上跳线帽，按住“设置”键2秒钟以上，LED熄灭，同时长响一声，进入设置状态；如果没有检测到短路插子，短响三声，不允许进入设置状态。
