视得安罗格朗C170八防区系列彩色报警分机说明

智能软件：
独创智能方案配置软件，自动导出最优化产品配置清单和系统图。电 脑软件配置地址码。电脑下载或升级MCU软件。
检 巡 能 智
检 巡 能 智
■ 可靠
抗干扰能力：
差分传输方式及双绞线传输，极强抗干扰性。
防雷防静电设计：
产品设计中充分考虑了防静电性能，电路上采用了最新的防静电和防 雷器件，PCB设计采用大面积地平面布局，极大的增强了产品的防静 电和防雷性能。
C121WHGAS
C190BLGAMTHF
A9WHG
C106BLMATF
后门
C100WHGA VS3
VM2
前门
PW1
CAT 5 2线
RVV4*1.0
13
D2009系统 小 高 层 一 梯 2 户 无 弱 电 井 项 目 解 决 方 案
额、纳税额创中国企业新纪录，综合实力位居安防行业首位。
视得安罗格朗致力于发展中国市场，为客户提供三大楼宇对讲产品品牌：
视得安（
） 罗格朗（
） Bticino（
）
历史回顾
1993年 2006年 2007年 2008年 2009年 2010年 2011年 2012年
创建公司。 法国罗格朗集团注资视得安，共同成立深圳市视得安罗格朗电子股份有限公司。 “视得安”品牌荣登“中国名牌”楼宇对讲类榜首。 业内首家国家高新技术企业。 连续5年蝉联中国楼宇对讲品牌第一名。 成为楼宇对讲行业内首个通过CNAS审核获得“国家认可实验室”的企业。 销售额增长35% 中国房地产开发企业500强首选供应商•可视对讲类
70
.........................
76
.........................

C170系列彩色免提分机 pg. 25 C106系列彩色触摸屏分机 pg. 41

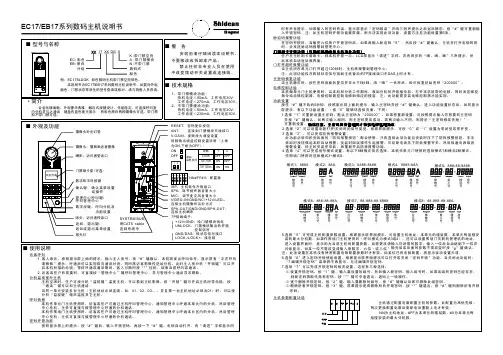

EC17系列主机 pg. 48
SEC16系列主机 pg. 28
C168-1系列4.3寸屏彩色分机 pg. 64 C158-1系列4.3寸屏彩色分机 pg. 43
EC22系列主机 pg. 29 SEC23系列主机 pg. 27
额、纳税额创中国企业新纪录，综合实力位居安防行业首位。
视得安罗格朗致力于发展中国市场，为客户提供三大楼宇对讲产品品牌：
视得安（
） 罗格朗（
） Bticino（
）
历史回顾
1993年 2006年 2007年 2008年 2009年 2010年 2011年 2012年
创建公司。 法国罗格朗集团注资视得安，共同成立深圳市视得安罗格朗电子股份有限公司。 “视得安”品牌荣登“中国名牌”楼宇对讲类榜首。 业内首家国家高新技术企业。 连续5年蝉联中国楼宇对讲品牌第一名。 成为楼宇对讲行业内首个通过CNAS审核获得“国家认可实验室”的企业。 销售额增长35% 中国房地产开发企业500强首选供应商•可视对讲类
公司简介
罗格朗集团简介
罗格朗集团创建于1860年，总部设在法 国的利摩日，是专注于建筑电气电工及信 息网络产品和系统的全球专业制造商：为 商业和民用建筑的电气安装和信息网络提 供专业的产品和系统。罗格朗的目标是为 市场上任何形式的建筑提供从家庭智能化 到建筑自动化的完整解决方案。
罗格朗对讲专业之路
3
4 D2009系统
大增值
-视得安品牌的广泛知名度可扩大楼盘的影响力 -数字化系统的运用有助于提升楼盘形象 -节能环保设计契合国际潮流，真正成为环保社区的最佳选择 -从最基本的非可视至最高端的智能家居终端，选择多样化

☎ 4号线开路：开路点之后的单元故障现象，与上面“4号线与地线短路”中描述的故 障现象类似。
D6系列主机
产品种类： SD-980DM6 直按式黑白可视主机
SD-980DMC6 直按式彩色可视主机
SD-980D6A 数码式黑白可视主机 SD-980DC6A 数码式彩色可视主机 SD-980D6AG 数码式黑白可视门禁主机 SD-980DC6AG 数码式彩色可视门禁主机 ☎ 产品功能： 数码式最大码容量为9999户分机，直按式为4*8=32户； 数码式讯号传输，总线制布线，防拆报警，密码开锁； 可呼叫分机及管理中心，并与之通话，传送视/音频信号； 黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED补光功能。 ☎ 技术参数：
分机呼叫管理机：分机从5号线发送4位呼叫码给BMA，同时从4号线发出6.5V占线 电压，BMA收到分机的呼叫信号后，首先判断联网总线是否占线，若未占线， 则BMA会在分机的呼叫信号中叠加上3位单元号，然后从联网5号线发送给管理 机。管理机收到呼叫信号后启动，同时向联网4号线发出6.5V占线电压，BMA收 到占线信号后立即将单元总线与联网总线接通。接通后单元内的音视频线与联网 音视频线对应接上。 ☎ 分机报警：分机从5号线发送报警信号（4位房号加警情信号）给BMA，BMA收 到报警信号后立即叠加上3位单元号，然后通过联网5号线发送给管理机。 ☎ 管理机呼叫分机：管理机通过联网3号线向所有BMA发出7位呼叫信号， BMA收 到信号后主动首先会将信号与自身的房号对应，若符合，则再判断单元总线是否 占线，若未占线，则BMA会将7位呼叫信号中的3位单元号删除，只将4位房号通 过单元3号总线发送给分机。分机启动后从4号线输出6.5V占线电压，管理机收 到占线电压后将单元总线与联网总线联通，此时分机与管理机可相互通讯。 ☎ 主机与管理机的通讯：类似于分机与管理机的通讯。 ☎ 围墙机与各设备间的通讯：类似于管理机与分机间的通讯；注意：任何设备都无 法主动呼叫或监视围墙机，只能用围墙机单向呼叫分机或管理机。

产品参数EC12系列数码式主机产品型号：EC12SLDGN 数码式彩色可视主机EB12SLDGN 数码式黑白可视主机EC12SLDGK 数码式彩色可视门禁主机EB12SLDGK 数码式黑白可视门禁主机产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有密码开锁、门禁刷卡开锁功能；LCD蓝色背光显示屏，中文操作提示；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED补光功能。

ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。

技术参数：电源：DC30V功耗：工作7.2W，待机1.8W（不含门禁）工作9.6W，待机4.2W（门禁）环境温度：-40℃~+55℃安装方式：嵌入式和预埋式外型尺寸：257*180*72mm 外壳防护等级：IP54黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度:0.1Lux ④、最低照度:0.1Lux中文液晶显示屏技术参数：①、LED液晶显示屏②、屏尺寸：78 mm X 70 mm③、点数：128 X 64EC12 系列直按式主机产品型号：EC12SL26N 直按式彩色可视主机（户型2*6）EB12SL26N 直按式黑白可视主机（户型2*6）EC12SL28K 直按式彩色可视门禁主机（户型2*8）EB12SL28K 直按式黑白可视门禁主机（户型2*8）产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有门禁刷卡开锁功能可选；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED补光功能。

目 录
一 、 概 述 ……………………………………………………………………………（１） 二 、 使 用 注 意 事 项 …………………………………………………………… （３） 三 、 主 要 特 点 及 功 能 ………………………………………………………… （３） 四 、 主 要 部 件 名 称 及 用 途 …………………………………………………（４）
－ ３ －
间可以设置，可以开启和关闭此功能。 ● 主 机Ｄ Ｃ １ ２ Ｖ输 出 可 作 为 外 接 备 用 电 池 输 入 使 用 ， 并 自 动
对其充电。 ● 系 统 能 自 动 识 别 线 路 是 否 占 线 ， 提 高 拨 号 效 率 。 ● 抢 线 拨 号 功 能： 无 论 接 在 报 警 器 上 的 话 机 是 否 正 在 使
号的探测器所防范的区域就称为防区，该信号 可以是有线形式，也可以是无线形式的。 紧急防区 系统处于任何状态均可接收的报警输入信号， 又 称２ ４小 时 职 守 防 区 。 门 铃 防 区 系 统 在 未 发 生 报 警 的 情 况 下 ， 该 防 区 才 能 使 用 。 触 发 该 防 区 ， 主 机 只 响 “ 叮 咚 ” 门 铃 声 ７ 秒后自停，防区指示灯等均不改变。 离 家 布 防 用 户 离 家 需 要 进 行 的 布 防 ， 又 称 全 体 布 防 在 家 布 防 用 户 在 家 需 要 进 行 的 布 防 ， 又 称 局 部 布 防 接 警 中 心 在 联 网 时 能 自 动 接 收 报 警 信 息 的 系 统 ， 一 般 安 装 于 公 安 局１ １ ０指 挥 中 心 、 机 关 单 位 的 保 卫 部 门 、 小 区 的 保 安 值 班 室 、 派 出 所 等 。 用 户 密 码 用 户 进 行 设 置 操 作 的 密 码 。

B aner伴尔多功能防盗报警主机AD800－A安装使用说明书深圳市安达智能科技有限公司目录前言 (3)第一章概述 (4)1.1概况 (4)1.2功能简介 (4)1.3基本配置 (4)1.4主要技术性能指标 (4)第二章安装接线说明 (4)2.1安装接线图 (5)2.2排线的安装 (5)2.3电源的连接 (6)2.4有线探测器的连接 (6)2.5警号的连接 (6)2.6电话线的连接 (6)2.7主机的安装 (6)2.8仅用无线防区,不接有线防区的安装 (7)第三章系统操作 (7)3.1系统操作 (7)3.2遥控器的日常操作 (7)3.3面板及声光指示 (8)3.4修改用户密码 (10)3.5录音、放音 (10)3.6无线探测器的学习 (10)3.7无线探测器的删除 (11)3.8布防 (11)3.9撤防 (12)3.10远程遥控 (12)3.11电话接警控制 (12)3.12消警 (12)3.13旁路防区查询 (13)3.14有线防区开路查询 (13)第四章系统设置 (13)4.1系统出厂基本设置 (13)4.2复位 (13)4.3进入设置状态 (14)4.4退出设置状态 (14)4.5修改安装员密码 (14)4.6防区类型及报警声输出设置 (14)4.7用户编号（中心编号）设置 (14)4.8延时布防时间设置 (15)4.9设置报警电话号码 (15)4.10报告传输设置 (16)4.11远程遥控设置 (16)4.12远程遥控振铃声次数设置 (16)4.13远程电话接警不用输入密码操作 (16)4.14接警时放音方式的选择 (17)4.15布撤防警号响声设置 (17)4.16电话线检测打开/关闭设置 (17)4.17有线防区屏蔽/打开设置 (17)4.18主机中心通讯格式选择设置: (17)4.19可编程4+2代码需手动设置以适应不同的报警中心: (17)第五章疑难问题解答 (19)红外探测器 (20)产品的质量保证 (22)安装资料 (22)前言B aner伴尔欢迎您选择使用八防区有线无线多功能报警主机来保护您的生命和财产。

语音型GSM报警器使用说明书系统简介主机图■ SIM卡安装把SIM卡装入SIM卡座内■提示信息主机设置1、初次上电按安装方法，打开SIM卡后盖，将SIM卡插入主机后面的SIM卡座内。

再将通电的电源适配器输出端插入主机电源孔。

此时，主机语音提示“欢迎使用智能型语音报警器”；之后，主机开始检测GSM网络，主机面板上的GSM信号灯开始闪烁(1秒闪一次)，表示正在搜索GSM信号，直到网络正常后，GSM信号灯转为3秒闪一次。

则表示GSM信号及SIM卡都正常。

如果出现六防区灯同时闪烁及主机隔20秒重启一次表示主机未装SIM卡或检测SIM卡不正常。

最后，将后备电池的开关拨到 [ON]状态即可。

2、报警留言录音：设置录音的方法为：按住【SET】键3秒，主机会语音提示“录音”，再次按SET退出录音。

3、开启或关闭GSM模块主机在出厂的状态GSM模块是开启的，如果用户未插手机卡，主机会不断的重启直到找到手机卡及GSM信号。

关闭GSM模块是指主机在上电开机后，主机不检测手机卡，主机只能作为一台现场报警器用。

能现场报警鸣笛但不会往外拨打电话，在关闭GSM模块后如果主机未插手机卡，主机不会自动重启。

关闭GSM模块的方法是: 在主机撤防的状态下，按主机SET键3秒，这时录音灯亮起后松开SET键，等2秒再次按住SET键3秒，主机会提示“嘀嘀嘀”三声。

表示主机转入关闭GSM模块的状态。

这时断开主机电源，重新上电，主机会播“欢迎使用智能语音型报警器”后，会响“嘀嘀嘀”三声，表示主机已转入关闭GSM模块的状态。

开启GSM模块的方法是: 在主机撤防的状态下，按主机SET键3秒，这时录音灯亮起后松开SET键，等2秒再次按住SET键3秒，主机会提示“嘀嘀”二声。

表示主机转入开启GSM模块的状态。

这时断开主机电源，重新上电，主机会播“欢迎使用智能语音型报警器”后，会响“嘀”一声，表示主机已转入开启GSM模块的状态。

注：用户关闭GSM模块会导致主机不读手机卡现像。

视得安罗格朗D全系列产品技术参数Document number：BGCG-0857-BTDO-0089-2022产品参数EC12系列数码式主机产品型号：EC12SLDGN 数码式彩色可视主机EB12SLDGN 数码式黑白可视主机EC12SLDGK 数码式彩色可视门禁主机EB12SLDGK 数码式黑白可视门禁主机产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有密码开锁、门禁刷卡开锁功能；LCD蓝色背光显示屏，中文操作提示；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED 补光功能。

ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。

技术参数：电源：DC30V功耗：工作，待机（不含门禁）工作，待机（门禁）环境温度：-40℃~+55℃安装方式：嵌入式和预埋式外型尺寸：257*180*72mm 外壳防护等级：IP54黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度: ④、最低照度:中文液晶显示屏技术参数：①、LED液晶显示屏②、屏尺寸：78 mm X 70 mm③、点数：128 X 64EC12 系列直按式主机产品型号：EC12SL26N 直按式彩色可视主机（户型2*6）EB12SL26N 直按式黑白可视主机（户型2*6）EC12SL28K 直按式彩色可视门禁主机（户型2*8）EB12SL28K 直按式黑白可视门禁主机（户型2*8）产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有门禁刷卡开锁功能可选；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED 补光功能。

视得安罗格朗产品参数C631彩色免提分机功能特性：●黑白价位的彩色分机，超值性价比；●3.5寸的液晶显示屏，图像清晰，逼真；●整体机型小巧玲珑，美观大方；●来自艺术之都意大利设计，国际品质，一脉相承；●动感和美感无须取舍，动态弧度，灵动外形跳脱传统；●现代住宅的优化组合，将给您的家居更添艺术美感和时尚创意。

C100/C101系列5.6、7寸彩色分机功能特性：●显示屏采用节能环保国际先进的LED背光技术;●外壳采用高光高透明度耐磨PMMA材料和优质ABS材料;●按键采用面板操作和多媒体交互的全新电容感应触摸方式，高档耐用;●拥有监视、对讲、开锁、呼叫管理中心、8防区报警等功能;●标配信息发布功能，便利物业直接快速的信息通知;●12首和弦铃声可自由切换，并根据不同呼叫源设置不同铃声，优雅悦耳;●产品内部设计采用矮高度零件，造就超薄机身;●PCB上增加EMC、ESD、浪涌保护功能，性能更可靠，品质更稳定，并符合欧洲产品标准;●零件大多采用SMD类型，性能更稳定，品质更可靠;●THT零件插件面焊盘盖绿油，避免流锡。

C102/C103系列彩色分机功能特性：●显示屏采用节能环保国际先进的LED背光技术;●外壳采用高光高透明度耐磨PMMA材料和优质ABS材料;●按键采用耐用美观且易清洁的亚克力材质，高档实用;●拥有监视、对讲、开锁、呼叫管理中心、8防区报警等功能;●标配信息发布功能，便利物业直接快速的信息通知;●12首和弦铃声可自由切换，并根据不同呼叫源设置不同铃声，优雅悦耳;●产品内部设计采用矮高度零件，造就超薄机身;●PCB上增加EMC、ESD、浪涌保护功能，性能更可靠，品质更稳定，并符合欧洲产品标准;●零件大多采用SMD类型，性能更稳定，品质更可靠;●THT零件插件面焊盘盖绿油，避免流锡。

C106系列彩色分机功能特性：●外壳采用高光高透明度耐磨PMMA材料和优质ABS材料;●采用7寸高档触摸屏操控，界面友好，操作简单;●屏幕采用高档触摸操作方式，界面友好，操作简单;●拥有监视、对讲、开锁、呼叫管理中心、8防区报警等●功能、新增访客图像存储和家庭数码相框功能;●标配信息发布功能，便利物业直接快速的信息通知;●紧急报警快捷按键和一键布防快捷设置;●12首和弦铃声可自由切换，并根据不同呼叫源设置不同铃声，优雅悦耳;●产品内部设计采用矮高度零件，造就超薄机身;●PCB上增加EMC、ESD、浪涌保护功能，性能更可靠，品质更稳定，并符合欧洲产品标准；●零件大多采用SMD类型，性能更稳定，品质更可靠;●THT零件插件面焊盘盖绿油，避免流锡。

⑴ 设 置 开 锁密 码 。 按“1” 键 ， 输 入 要 设 置 的 组 号 ， 然 后 输 入 新 密 码。 输 入 组 号 时 ， 如 果 该 组 的 密 码 已 经 存在 ， 则 新密 码 将 取 代 原 有 密 码 。 按“*” 键 可 中 途 退 出 ， 返 回 上一 级 操 作。
⑵ 逐 个 删 除开 锁 密码 。 按“2” 键 ， 输 入 要 删 除 的 组 号， 按 “#” 键 确 认 后 即 可 删 除 此 组 密 码 。 ⑶ 删 除所 有开 锁 密码 。 按“3” 键 ， 屏 幕 提 示 是 否 删 除 所 有 开 锁 密码， 按 “*” 键 退 出 ， 按 “#” 键 则 删 除 所 有 开 锁
密码开锁功能 按照显示 屏上的提 示，按 “#” 键后，输入开锁密 码，再按一下“#” 键 ，电 锁自 动 打开 ， 有“ 请 进 ” 字 样 显 示同
时 有 声 音 提示 。 如 果 输 入 的 密码 有 误 ， 显 示屏 显 示 “ 密 码 错 误 ” 并 响 三 短声 提 示 之 后 返 回 静 态 ， 按 “#” 键 可 重 新 输 入 开 锁 密码 。注 ： 如 主 机 密 码 开 锁 功 能 被 屏 蔽 ， 则 无 法 实 现 此 项功 能 ， 设置 方 法 见功 能 设置 第6项 。 胁迫码报警功能 在 密码 开 锁时 ， 当 输 完 六 位 用 户 开 锁 密码 后 ， 如 果 再输 入 胁 迫 码 “5” ， 然 后 按 “#” 键 确 认 ， 主 机在 打 开 电 锁 的同 时，会发送胁迫码报警到管理中心。
可重新设置。
；
2.选 择 “2”可 以 设 置 电 锁打 开/关 闭 时 的 信 号 类 型 。 根 据 界面 提 示 ， 可 按“0” 或 “1”设 置 为 常 闭 型 或 常 开 型 。

2.高亮镜片PMMA材质，价格昂贵
特点：高光高透明度，金属银搭配，时尚大气
黑白经典颜色可选
7寸超大触摸屏幕，操控简易
配合右侧基本功能电容感应式触摸按键
3.基本+8防区报警+信息提取+触摸屏+图像存储+数码相框
主界面可从图库中选择背景
采用矮高度零件，整款机型看起来超薄，更具卖点
PCB上增加EMC、ESD、浪涌保护功能，性能更可靠，品质更稳定，不怕静电不怕雷电，符合欧洲产品标准
一、系统用线标准
有腐蚀性化学物质的线槽与管道内布线
注意：也可使用T568A接线标准，但建议不要在同一系统中同时使用两种接线标准；请使用质量合格的5类非屏蔽网线，劣质网线将影响系统运行质量！
RJ45 接线头制作方法：
第一步：我们首先利用压线钳的剪线刀口剪裁出计划需要使用到的双绞线长度。
第二步：我们需要把双绞线的灰色保护层剥掉，可以利用到压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。
系统连线图
注：全部采用CAT5 网线和水晶头进行连接
二、器材介绍
1、主机：EC12SLDGK：
技术规格：
规格
描述
电源
DC30V
待机功率
94mA
工作功率
185mA
外观尺寸
257mm×180mm×72mm
简介
合金压铸面板，外观豪华典雅；触压式按键设计，性能稳定，可直接呼叫室内分机并与之通话；键
盘有夜光显示； 有4种不同的机型可供选择；有彩色黑白两种摄像头可选，带门禁和不带门禁可选。
7、视频混合器VM1
外观图
技术规格
1、电源: DC30V

七、布防警告音编程(3425-3428) ____________________________________________________ 34
八 。通用码权限编程（3421-3424） ________________________________________________ 34
九、辅助总线输出编程(4019-4020) __________________________________________________ 34 9.1 确定是否使用 DS7412 向外发送哪些事件 _______________________________________________ 34 9.2 数据流持性编程 ____________________________________________________________________ 34 9.3 打印机回车/换行控制 ________________________________________________________________ 35
三、分区编程 ____________________________________________________________________ 29 3.2 确定哪些防区属于哪个分区(0287-0410) ___________ 30 3.3 键盘的分区管理 ___________________________________________________________________ 30
四、 防区旁路编程(2721-2724) _____________________________________________________ 31
五、强制布防和接地故障检测编程(2732) _____________________________________________ 33

Legrand 楼宇对讲数字系统文字方案深圳市视得安罗格朗电子股份有限公司目录第一章、数字系统需求分析 (3)一、需求概述 (3)二、高值的经济效益 (3)三、优质的社会效益 (4)第二章．LEGRAND数字系统介绍 (5)一、系统概述 (5)二、系统组成及功能 (5)第三章、项目设计需求分析 (14)一、项目系统需求 (14)二、项目系统设计构思 (15)三、项目系统设计原则 (15)四、项目系统设计标准 (16)五、项目系统设计图例 (17)六、系统配置清单 (19)第四章、主要设备介绍 (21)一、产品介绍 (21)二、面框介绍 (23)第五章．产品售后服务承诺 (24)一、维保简介 (24)二、承诺范围 (24)三、服务承诺及方法 (24)四、标准化技术支持服务 (24)五、售后维修承诺及方法 (25)第一章、数字系统需求分析一、需求概述进入21世纪，人们的“衣食住行”水平日益提高，在衣食无忧的今天，居住环境的优劣成为了衡量生活水平的又一重要标准。

如今，除了住宅小区的地理位置、交通绿化、周边环境以及房屋结构等因素是买房人所考虑的决定要素外，小区的智能化水平，已经提升为买房人决定的重要依据了。

智能小区经过多年的实际应用，已经有了长足的发展，仅仅提供安全保障的智能小区系统已经很难满足人们对于安全、方便、智能化等方面的需要。

随着全球信息化时代的不断升温，人们的生活方式、工作习惯也开始悄然飞跃，人们对千百年来赖以生存的住宅，提出了智能化与人性化的要求，利用现代信息技术，住户可以做到足不出户，享受更多精彩丰富的信息化生活，诸如网上购物、炒股、远程教学、医疗、家庭娱乐等。

然而如何才能让你的家真正实现智能化呢？为此，视得安罗格朗专门推出了数字对讲及智能家居系统的整体解决方案。

视得安罗格朗数字对讲系统不仅具有传统的居住功能，而且不再是被动的，是具有能动性智能化的工具，提供全方位的信息交换功能，优化我们的生活方式和居住环境，帮助我们有效地安排时间，节约各种能源，提供优质、高效、舒适、安全的生活空间……二、高值的经济效益取得良好的经济收益，这是任何一个房产商投资开发一个小区或者一个楼盘的根本出发点，也是其最大的压力所在。

4.3 彩色可视对讲楼宇对讲系统，由于其可以对住宅小区、别墅门前(住户单元入口)进行更有效的控制，能防止闲杂人员进入住宅小区，有效地降低了不安全因素的发生，给居民带来安全保障，成为近年来我国应用最广，智能住宅小区必备的安全防范子系统。

4.3.1 需求分析可视对讲系统是在住户、别墅门前、单元楼梯口、高层地下室单元门口、小区保安值班点、小区管理中心安装防盗门和可视对讲装置，以实现访客与住户可视对讲、住户与小区管理中心、访客与小区管理中心进行语音传输。

4.3.2 系统组成系统主要由管理中心机、单元门口主机、转换器、楼层分配器、住户分机、电源、分区选择器等组成：技术主要特征：●系统可自动巡检设备是否连接工作正常，并回报给管理中心，及时发现存在问题的区域；●系统音视频及数据采用差分信号传输方式，抗干扰能力强，可抗共模干扰，确保通信可靠，能适应恶劣的环境；●整个系统联网全部采用网线（CAT）连接，降低线材成本与施工时间；●能分别与BTICINO系统、SDA2000系统兼容；●采用双绞线自适应均衡放大器，高质量的还原长距离视频传输后的效果；中间传输线不加任何放大器，黑白视频可传输2KM距离，彩色视频可传输1KM距离；●楼层分配器、转换器、分区选择器等均自带视频放大功能并有开关，保证信号传输的可靠；●采用智能电源供电，所有产品自动侦测电源状态，降低50%以上系统静态功耗，有良好的节能效果。

可自动切换工作在正常市电供电模式和市电停电后的省电模式；●系统可以单元，楼栋，片区，TCP/IP局域网组成不同规模，满足不同需求的经济型楼宇对讲系统；●系统支持总管理中心和片区管理中心分级管理模式；●本系统主要部件可以通过使用电脑RS－232串口下载或升级程序；●房号的软编码方式能适合各种特殊的门牌号码，分机房号码可在主机上按既定程序自由设定各种型号的同类型部件，其信号和接线完全兼容，扩充功能不需更改布线；●系统可以完全满足公安部的行业标准⑴、户内设备部分室内分机：户内分机款式美观大方、多种可选、声音清晰，画面对比度、亮度可调，可遥控开锁。

视得安楼宇可视对讲789系统一、分机功能介绍789B68系列分机与789系列主机联接成单元总线系统，通过管理中心又可将单元总线系统联网小区总线系统，从而实现住户分机、单元门主机以及管理中心之间的通话、监听等管理功能。

分机功能操作：1、分机监视主机系统静态时按分机“监视”键“管理处”键，本机占线灯闪一下，分机打开显示屏，能看到主机图像，按“接听键”后占线灯亮，并可与主机通话。

按开锁键可开主机电锁。

当系统忙，分机占线灯亮时，按任何键都无反应。

2、主机呼叫分机主机呼叫分机房时，分机响“叮咚”，显示屏打开，能看到主机图像；分机按“接听键”后占线灯亮，并可与主机通话。

按开锁键可开主机电锁。

3、管理中心呼叫分机系统静态时，管理中心呼叫本机房号，分机响“叮咚”，显示屏打开，如果管理中心连接摄像头，可有看到其图像；分机按“接听键”后占线灯亮，并可与管理中心通话。

4、呼叫管理中心按住分机“监视”键或“管理处”键，直到占线灯亮，松开按键，即可呼叫管理中心，并与之通话，如果管理中心连接有摄像头，可看到其图像。

5、围墙门主机呼叫分机系统静态时，围墙门主机呼叫分机所在的单元号和房号，分机响“叮咚”，显示屏打开，能看到图像；分机按“接听键”占线灯亮，并可与之通话。

按开锁键开围墙门主机电锁。

二、解码器功能介绍789X6是789系统的可视解码器，通过该解码器可使6台789分机接入789系统中，实现呼叫、对讲、开锁等功能。

每户可外接一路SOS报警开关，或烟感、瓦斯报警探头，通过980MA 联网，连接管理中心，实现小区安防的综合管理。

房号设置：1、按键/指示灯定义SW1：“设置”键SW2：“计数”键Dz2：789X6状态指示LED（以下简称LED）2、房号及报警设置（1）：在预设置房号的分机对应的设置跳线上插上跳线帽，按住“设置”键2秒钟以上，LED熄灭，同时长响一声，进入设置状态；如果没有检测到短路插子，短响三声，不允许进入设置状态。

产品参数EC12系列数码式主机产品型号：EC12SLDGN 数码式彩色可视主机EB12SLDGN 数码式黑白可视主机EC12SLDGK 数码式彩色可视门禁主机EB12SLDGK 数码式黑白可视门禁主机产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有密码开锁、门禁刷卡开锁功能；LCD蓝色背光显示屏，中文操作提示；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED补光功能。

ESD防静电、防脉冲干扰、增加浪涌保护,防雷击等强烈电流破坏。

技术参数：电源：DC30V功耗：工作7.2W，待机1.8W（不含门禁）工作9.6W，待机4.2W（门禁）环境温度：-40℃~+55℃安装方式：嵌入式和预埋式外型尺寸：257*180*72mm 外壳防护等级：IP54黑白摄像头技术参数：彩色摄像头技术参数：①、制式：1/3”CCD PAL制①、制式：1/3”CCD PAL制②、水平解析度：420TVL ②、水平解析度：420TVL③、信噪比：﹥48DB ③、信噪比：﹥48DB④、最低照度:0.1Lux ④、最低照度:0.1Lux中文液晶显示屏技术参数：①、LED液晶显示屏②、屏尺寸：78 mm X 70 mm③、点数：128 X 64EC12 系列直按式主机产品型号：EC12SL26N 直按式彩色可视主机（户型2*6）EB12SL26N 直按式黑白可视主机（户型2*6）EC12SL28K 直按式彩色可视门禁主机（户型2*8）EB12SL28K 直按式黑白可视门禁主机（户型2*8）产品功能及特点：合金压铸面板，纯金属材质，抗冲击性能强；访客呼叫分机、管理中心功能；可实现分机、管理机远程开锁；有门禁刷卡开锁功能可选；具有防拆报警、门开超时报警、胁迫密码开锁报警功能；黑白CCD有红外夜视功能，按键有夜光功能；彩色CCD具有超亮LED补光功能。

五、故障分析
SD-780R2主要故障表现为主不CALL分，无光栅，无图像以及通话故障。
不能监视主机时，检查SW2有无不良，如SW2无故障，则查U1③脚有无高电平输出，如无输出则检查U1及其外围元件。如果③脚输出正常，则查D5→Q4→Q5→Q6无图像时，则主要查Q3及其外围元件。
只有送话，不能受话时：检查第1接线端子→SW1→SPK通路。
只能受话：则查MIC→Q405→第3线。
八、编码举例
第三章SD-780系统
一、特点
SD-780系统是采用微电脑楼层解码，编程技术而开发的高层楼宇对讲系统，SD-780系列对讲分机及可视对讲分机通过SD-980X2解码后与SD-980D2A、SD-980D5数码主机组成可视对讲系统，可实现呼叫、开锁、监看等功能，通过SD-980BM可与SD-980M2管理中心联网。
1、主不CALL分：首先检查房号、楼号设置开关是否有问题，主机所CALL房号是否正确，再查分机第3线是否有主机发码信号。当U8的22脚有信号，而23脚无信号输出，则是U8或其外围电路有故障。如23脚正常，则检查TH1及Q1及Q10。
2、不报警：首先查SW2是否良好，如SW2正常，则查U8的19脚是否有高电平，如有高电平，则查23脚是否有发码信号输出，如23脚没有发码信号输出，则查U8及外围电路；当23脚正常时，则检查Q5及外围元件是否正常。
三、接线方式
1、无管理中心的系统接线：
SD-980R3的1、2、3、4接线端子分别对应接于SD-980D6A的1、2、3、4端子。
2、有管理中心的系统接线：
2、通电“叮咚”响不停——U1音乐片坏；
3、主机能CALL分机但不能通话——Q7坏；
4、不能开锁——SW4坏。
四、SD-750R3分机原理及故障分析：
