带电粒子在复合场中的运动一、两种模型1、组合场：即电场与磁场有明显的界线,带电粒子分别在两个区域内做两种不同的运动,即分段运动,该类问题运动过程较为复杂,但对于每一段运动又较为清晰易辨,往往这类问题的关键在于分段运动的连接点时的速度,具有承上启下的作用．2、复合场：即在同一区域内同时有电场和磁场，些类问题看似简单，受力不复杂，但仔细分析其运动往往比较难以把握。
二、三种场力比较电场磁场重力场力的大小①F=qE②与电荷的运动状态无关，在匀强电场中,电场力为恒力。
与电荷的运动状态有关，①电荷静止或v∥B时，不受f洛，②v⊥B时洛仑兹力最大f洛= q B v①G=mg②与电荷的运动状态无关力的方向正电荷受力方向与E方向相同，(负电荷受力方向与E相反)。
f洛方向⊥(B和v)所决定的平面，(可用左手定则判定)总是竖直向下力做功特点做功多少与路径无关，只取决于始末两点的电势差，W=q UAB=ΔEf洛对电荷永不做功，只改变电荷的速度方向，不改变速度的大小做功多少与路径无关，只取决于始末位置的高度差，W=mgh=ΔEp一、带电粒子在复合场中的运动的分类1、带电微粒在三个场共同作用下做匀速圆周运动:必然是电场力和重力平衡，而洛伦兹力充当向心力.2、带电微粒在三个场共同作用下做直线运动:重力和电场力是恒力，它们的合力也是恒力。
当带电微粒的速度平行于磁场时，不受洛伦兹力，因此可能做匀速运动也可能做匀变速运动；当带电微粒的速度垂直于磁场时，一定做匀速运动。
3、较复杂的曲线运动当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理．4、分阶段运动带电粒子可能一次通过几个情况不同的复合区域，其运动情况随区域发生变化.该类问题运动过程较为复杂,但对于每一段运动又较为清晰易辨,往往这类问题的关键在于分段运动的连接点时的速度,具有承上启下的作用．【典例训练1】（2009·辽宁、宁夏高考）医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度. 电磁血流计由一对电极a和b以及一对磁极N和S构成，磁极间的磁场是均匀的.使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图5-2-6所示.由于血液中的正负离子随血流一起在磁场中运动，电极a、b之间会有微小电势差.在达到平衡时，血管内部的电场可看做是匀强电场，血液中的离子所受的电场力和磁场力的合力为零.在某次监测中，两触点间的距离为3.0 mm，血管壁的厚度可忽略，两触点间的电势差为160 μV，磁感应强度的大小为0.040 T.则血流速度的近似值和电极a、b的正负为( )A.1.3 m/s，a正、b负B.2.7 m/s，a正、b负C.1.3 m/s，a负、b正D.2.7 m/s，a负、b正【【典例训练2】（2009·北京高考）如图5-2-7所示的虚线区域内，充满垂直于纸面向里的匀强磁场和竖直向下的匀强电场.一带电粒子a（不计重力）以一定的初速度由左边界的O点射入磁场、电场区域,恰好沿直线由区域右边界的O′点（图中未标出）穿出.若撤去该区域内的磁场而保留电场不变，另一个同样的粒子b（不计重力）仍以相同初速度由O点射入，从区域右边界穿出，则粒子b（）A.穿出位置一定在O′点下方B.穿出位置一定在O′点上方C.运动时，在电场中的电势能一定减小D.在电场中运动时，动能一定减小3在如图1所示的空间中，存在场强为E 的匀强电场，同时存在沿x 轴负方向、磁感应强度为B 的匀强磁场.一质子(电荷量为e)在该空间恰沿y 轴正方向以速度v 匀速运动.据此可以判断出（ ） A.质子所受电场力大小等于eE,运动中电势能减小;沿z 轴正方向电势升高 B.质子所受电场力大小等于eE,运动中电势能增大;沿z 轴正方向电势降低 C.质子所受电场力大小等于evB,运动中电势能不变;沿z 轴正方向电势升高 D.质子所受电场力大小等于evB,运动中电势能不变;沿z 轴正方向电势降低4如图所示，在两平行带电金属板间有垂直纸面向里的匀强磁场,质子、氘核、氚核沿平行于金属板方向，从两极板正中间以相同动能射入两极板间，最后都能从极板间射出，其中氘核沿直线运动未发生偏转，则下列说法正确的是（不计三种粒子的重力）（ ） A.质子和氚核也不会偏转 B.质子偏向上极板 C.氚核偏向上极板D.射出时动能最大的是氚核5在一绝缘、粗糙且足够长的水平管道中有一带电量为q 、质量为m 的带电球体，管道半径略大于球体半径。
带电粒子在复合场中的运动公式在物理学中，带电粒子在复合场中的运动是一个重要的研究课题。
复合场是指同时存在电磁场和重力场的情况，这种情况下带电粒子的运动将受到两种力的影响。
为了描述带电粒子在复合场中的运动，物理学家们提出了一系列的运动公式，其中最著名的是洛伦兹力和引力的相互作用。
洛伦兹力是指带电粒子在电磁场中受到的力，它可以用以下公式描述：\[ \mathbf{F} = q(\mathbf{E} + \mathbf{v} \times\mathbf{B}) \]其中，\( \mathbf{F} \) 是洛伦兹力，\( q \) 是带电粒子的电荷，\( \mathbf{E} \) 是电场强度，\( \mathbf{v} \) 是带电粒子的速度，\( \mathbf{B} \) 是磁感应强度。
这个公式表明了带电粒子在电磁场中受到的力是电场力和磁场力的叠加效果。
另一方面，带电粒子在重力场中受到的力可以用牛顿的引力定律描述：\[ \mathbf{F} = m\mathbf{g} \]其中，\( \mathbf{F} \) 是重力，\( m \) 是带电粒子的质量，\( \mathbf{g} \) 是重力加速度。
当带电粒子同时受到电磁场和重力场的影响时，它的运动将受到这两种力的综合作用。
这种情况下，带电粒子的运动将由洛伦兹力和引力共同决定，可以用牛顿第二定律来描述：\[ \mathbf{F} = m\mathbf{a} \]其中，\( \mathbf{F} \) 是带电粒子所受的合力，\( m \) 是带电粒子的质量，\( \mathbf{a} \) 是带电粒子的加速度。
通过这些运动公式，我们可以定量地描述带电粒子在复合场中的运动规律，为理解和预测带电粒子在复合场中的行为提供了重要的理论基础。
这对于电磁场和引力场的研究以及相关技术应用具有重要意义。
带电粒子在复合场中的运动1、如图所示，在y > 0的空间中存在匀强电场，场强沿y 轴负方向；在y < 0的空间中，存在匀强磁场，磁场方向垂直xy 平面（纸面）向外．一电量为q 、质量为m 的带正电的运动粒子，经过y 轴上y = h 处的点P1时速率为v0，方向沿x 轴正方向，然后经过x 轴上x = 2h 处的P2点进入磁场，并经过y 轴上y = – 2h 处的P3点．不计粒子的重力，求 （1）电场强度的大小；（2）粒子到达P2时速度的大小和方向； （3）磁感应强度的大小． 2、如图所示的区域中，第二象限为垂直纸面向外的匀强磁场，磁感应强度为B ，第一、第四象限是一个电场强度大小未知的匀强电场，其方向如图。
一个质量为m ，电荷量为+q 的带电粒子从P 孔以初速度v0沿垂直于磁场方向进入匀强磁场中，初速度方向与边界线的夹角θ=30°，粒子恰好从y 轴上的C孔垂直于匀强电场射入匀强电场，经过x 轴的Q 点，已知OQ=OP ，不计粒子的重力，求：（1）粒子从P 运动到C 所用的时间t ； （2）电场强度E 的大小；（3）粒子到达Q 点的动能Ek 。
3、如图所示，半径分别为a 、b 的两同心虚线圆所围空间分别存在电场和磁场，中心O 处固定一个半径很小（可忽略）的金属球，在小圆空间内存在沿半径向内的辐向电场，小圆周与金属球间电势差为U ，两圆之间的空间存在垂直于纸面向里的匀强磁场，设有一个带负电的粒子从金属球表面沿＋x 轴方向以很小的初速度逸出，粒子质量为m ，电量为q ，（不计粒子重力，忽略粒子初速度）求：（1）粒子到达小圆周上时的速度为多大？（2）粒子以（1）中的速度进入两圆间的磁场中，当磁感应强度超过某一临界值时，粒子将不能到达大圆周，求此最小值B 。
（3）若磁感应强度取（2）中最小值，且b ＝（2＋1）a ，要粒子恰好第一次沿逸出方向的反方向回到原出发点，粒子需经过多少次回旋？并求粒子在磁场中运动的时间。

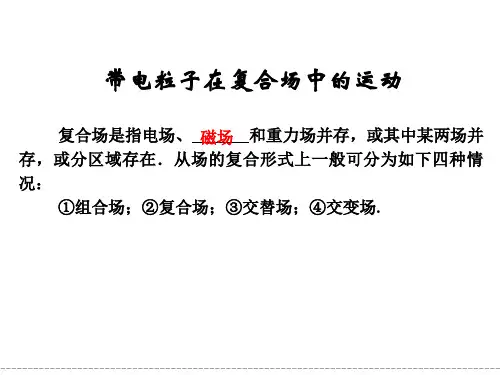

带电粒子在复合场中的运动一、知识梳理1．复合场的分类（1）叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠,或相邻或在同一区域电场、磁场交替出现．2．带电粒子在复合场中的运动形式当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止。
当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动. 当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动。
当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理。
3. 题型分析：带电粒子在匀强电场、匀强磁场中可能的运动性质在电场强度为E 的匀强电场中 在磁感应强度为B 的匀强磁场中 初速度为零做初速度为零的匀加速直线运动保持静止初速度垂直场线 做匀变速曲线运动（类平抛运动) 做匀速圆周运动 初速度平行场线 做匀变速直线运动 做匀速直线运动特点受恒力作用,做匀变速运动洛伦兹力不做功，动能不变“电偏转”和“磁偏转"的比较垂直进入匀强磁场（磁偏转）垂直进入匀强电场（电偏转)情景图受力 F B ＝qv 0B ，大小不变，方向总指向圆心,方向变化，F B 为变力F E ＝qE ，F E 大小、方向不变，为恒力运动规律 匀速圆周运动r ＝mv 0Bq，T ＝错误!类平抛运动v x ＝v 0，v y ＝Eqm tx ＝v 0t ,y ＝错误!t 2运动时间 t ＝错误!T ＝错误!t ＝错误!，具有等时性动能 不变变化4。
常见模型（1)从电场进入磁场电场中:加速直线运动⇓磁场中：匀速圆周运动电场中：类平抛运动⇓磁场中：匀速圆周运动（2)从磁场进入电场磁场中：匀速圆周运动⇓错误!电场中：匀变速直线运动磁场中：匀速圆周运动⇓错误!电场中：类平抛运动二、针对练习1．在某一空间同时存在相互正交的匀强电场和匀强磁场,匀强电场的方向竖直向上,磁场方向如图。
