带电粒子在复合场中的运动分析及例题

一、带电粒子在复合场中的运动专项训练1．在xOy平面的第一象限有一匀强电磁，电场的方向平行于y轴向下，在x轴和第四象限的射线OC之间有一匀强电场，磁感应强度为B，方向垂直于纸面向里，有一质量为m，带有电荷量+q的质点由电场左侧平行于x轴射入电场，质点到达x轴上A点，速度方向与x 轴的夹角为φ，A点与原点O的距离为d，接着，质点进入磁场，并垂直与OC飞离磁场，不计重力影响，若OC与x轴的夹角为φ.求：⑴粒子在磁场中运动速度的大小；⑵匀强电场的场强大小.【来源】带电粒子在复合场中的运动计算题【答案】(1) (2)【解析】【分析】【详解】试题分析：（1）由几何关系得：R=dsinφ由洛仑兹力公式和牛顿第二定律得解得：（2）质点在电场中的运动为类平抛运动．设质点射入电场的速度为v0，在电场中的加速度为a，运动时间为t，则有：v0=vcosφvsinφ=atd=v0t设电场强度的大小为E，由牛顿第二定律得qE=ma解得：2．对铀235的进一步研究在核能的开发和利用中具有重要意义．如图所示，质量为m、电荷量为q的铀235离子，从容器A下方的小孔S1不断飘入加速电场，其初速度可视为零，然后经过小孔S2垂直于磁场方向进入磁感应强度为B的匀强磁场中，做半径为R的匀速圆周运动．离子行进半个圆周后离开磁场并被收集，离开磁场时离子束的等效电流为I．不考虑离子重力及离子间的相互作用．（1）求加速电场的电压U；（2）求出在离子被收集的过程中任意时间t内收集到离子的质量M；（3）实际上加速电压的大小会在U+ΔU范围内微小变化．若容器A中有电荷量相同的铀235和铀238两种离子，如前述情况它们经电场加速后进入磁场中会发生分离，为使这两种离子在磁场中运动的轨迹不发生交叠，应小于多少？（结果用百分数表示，保留两位有效数字）【来源】2012年普通高等学校招生全国统一考试理综物理（天津卷)【答案】（1）（2）（3）0.63%【解析】解：（1）设离子经电场加速后进入磁场时的速度为v，由动能定理得：qU =mv2离子在磁场中做匀速圆周运动，由牛顿第二定律得：qvB=解得：U =（2）设在t 时间内收集到的离子个数为N ，总电荷量Q = It Q = Nq M =" Nm" =（3）由以上分析可得：R =设m /为铀238离子质量，由于电压在U±ΔU 之间有微小变化，铀235离子在磁场中最大半径为：R max =铀238离子在磁场中最小半径为：R min =这两种离子在磁场中运动的轨迹不发生交叠的条件为：R max <R min 即：< 得：<<其中铀235离子的质量m = 235u （u 为原子质量单位），铀238离子的质量m ，= 238u 则：<解得：<0.63%3．小明受回旋加速器的启发，设计了如图1所示的“回旋变速装置”．两相距为d 的平行金属栅极板M 、N ，板M 位于x 轴上，板N 在它的正下方．两板间加上如图2所示的幅值为U 0的交变电压，周期02mT qBπ=．板M 上方和板N 下方有磁感应强度大小均为B 、方向相反的匀强磁场．粒子探测器位于y 轴处，仅能探测到垂直射入的带电粒子．有一沿x 轴可移动、粒子出射初动能可调节的粒子发射源，沿y 轴正方向射出质量为m 、电荷量为q （q ＞0）的粒子．t =0时刻，发射源在（x ，0）位置发射一带电粒子．忽略粒子的重力和其它阻力，粒子在电场中运动的时间不计．（1）若粒子只经磁场偏转并在y =y 0处被探测到，求发射源的位置和粒子的初动能； （2）若粒子两次进出电场区域后被探测到，求粒子发射源的位置x 与被探测到的位置y 之间的关系【来源】【省级联考】浙江省2019届高三上学期11月选考科目考试物理试题【答案】（1）00x y = ，()202qBy m（2）见解析【解析】 【详解】（1）发射源的位置00x y =， 粒子的初动能：()2002k qBy Em=；（2）分下面三种情况讨论： （i ）如图1，002k E qU >由02101mv mv mvy R R Bq Bq Bq===、、， 和221001122mv mv qU =-，222101122mv mv qU =-， 及()012x y R R =++， 得()()22002224x y yqB mqU yqB mqU qBqB=++（ii ）如图2，0002k qU E qU <<由020mv mv y d R Bq Bq--==、， 和220201122mv mv qU =+， 及()032x y d R =--+，得()222023)2x y d y d q B mqU qB=-++++（；（iii ）如图3，00k E qU <由020mv mv y d R Bq Bq--==、， 和220201122mv mv qU =-， 及()04x y d R =--+， 得()222042x y d y d q B mqU qB=--+-4．如图甲所示，在直角坐标系中的0≤x≤L 区域内有沿y 轴正方向的匀强电场，右侧有以点（2L ，0）为圆心、半径为L 的圆形区域，与x 轴的交点分别为M 、N ，在xOy 平面内，从电离室产生的质量为m 、带电荷量为e 的电子以几乎为零的初速度从P 点飘入电势差为U 的加速电场中，加速后经过右侧极板上的小孔Q 点沿x 轴正方向进入匀强电场，已知O 、Q 两点之间的距离为2L，飞出电场后从M 点进入圆形区域，不考虑电子所受的重力。

带电粒子在复合场中的运动1、如图所示，在y > 0的空间中存在匀强电场，场强沿y 轴负方向；在y < 0的空间中，存在匀强磁场，磁场方向垂直xy 平面（纸面）向外．一电量为q 、质量为m 的带正电的运动粒子，经过y 轴上y = h 处的点P1时速率为v0，方向沿x 轴正方向，然后经过x 轴上x = 2h 处的P2点进入磁场，并经过y 轴上y = – 2h 处的P3点．不计粒子的重力，求 （1）电场强度的大小；（2）粒子到达P2时速度的大小和方向； （3）磁感应强度的大小． 2、如图所示的区域中，第二象限为垂直纸面向外的匀强磁场，磁感应强度为B ，第一、第四象限是一个电场强度大小未知的匀强电场，其方向如图。

一个质量为m ，电荷量为+q 的带电粒子从P 孔以初速度v0沿垂直于磁场方向进入匀强磁场中，初速度方向与边界线的夹角θ=30°，粒子恰好从y 轴上的C孔垂直于匀强电场射入匀强电场，经过x 轴的Q 点，已知OQ=OP ，不计粒子的重力，求：（1）粒子从P 运动到C 所用的时间t ； （2）电场强度E 的大小；（3）粒子到达Q 点的动能Ek 。

3、如图所示，半径分别为a 、b 的两同心虚线圆所围空间分别存在电场和磁场，中心O 处固定一个半径很小（可忽略）的金属球，在小圆空间内存在沿半径向内的辐向电场，小圆周与金属球间电势差为U ，两圆之间的空间存在垂直于纸面向里的匀强磁场，设有一个带负电的粒子从金属球表面沿＋x 轴方向以很小的初速度逸出，粒子质量为m ，电量为q ，（不计粒子重力，忽略粒子初速度）求：（1）粒子到达小圆周上时的速度为多大？（2）粒子以（1）中的速度进入两圆间的磁场中，当磁感应强度超过某一临界值时，粒子将不能到达大圆周，求此最小值B 。

（3）若磁感应强度取（2）中最小值，且b ＝（2＋1）a ，要粒子恰好第一次沿逸出方向的反方向回到原出发点，粒子需经过多少次回旋？并求粒子在磁场中运动的时间。

带电粒子在复合场中的运动分析及例题专题带电粒子在复合场中的运动考点梳理一、复合场1．复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠或相邻或在同一区域，电场、磁场交替出现．2．三种场的比较项目名称力的特点功和能的特点重力场大小：G＝mg方向：竖直向下重力做功与路径无关重力做功改变物体的重力势能静电场大小：F＝qE方向：a.正电荷受力方向与场强方向相同b.负电荷受力方向与场强方向相反电场力做功与路径无关W＝qU电场力做功改变电势能磁场洛伦兹力F＝q v B方向可用左手定则判断洛伦兹力不做功，不改变带电粒子的动能二、带电粒子在复合场中的运动形式1．静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．2．匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动带电粒子可能依次通过几个情况不同的组合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成．【规律总结】带电粒子在复合场中运动的应用实例 1． 质谱仪(1)构造：如图5所示，由粒子源、加速电场、偏转磁场和照相底片等构成．图5(2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式qU ＝12m v 2.粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式q v B ＝m v 2r .由两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷． r ＝1B 2mU q ，m ＝qr 2B 22U ，q m ＝2U B 2r 2. 2． 回旋加速器(1)构造：如图6所示，D 1、D 2是半圆形金属盒，D 形盒的缝隙处 接交流电源，D 形盒处于匀强磁场中．(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆周运动的过程中一次一次地经过D 形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速．由q v B ＝m v 2r，得E km ＝q 2B 2r 22m ，可见粒子获得的最大动能由磁感应强度B 和D 形盒 图6半径r 决定，与加速电压无关．特别提醒 这两个实例都应用了带电粒子在电场中加速、在磁场中偏转(匀速圆周运动) 的原理．3． 速度选择器(如图7所示)(1)平行板中电场强度E 和磁感应强度B 互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度 选择器．(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝q v B ，即v ＝EB . 图74． 磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能． (2)根据左手定则，如图8中的B 是发电机正极．(3)磁流体发电机两极板间的距离为L ，等离子体速度为v ，磁场的磁感应强度为B ，则由qE ＝q UL ＝q v B 得两极板间能达到的最大电势 图8差U ＝BL v .5． 电磁流量计工作原理：如图9所示，圆形导管直径为d ，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负 离子)，在洛伦兹力的作用下横向偏转，a 、b 间出现电势差，形成电场，当自由电荷所受的电场力和洛伦兹力平衡时，a 、b 间的电势差就 图9保持稳定，即：q v B ＝qE ＝q U d ，所以v ＝UBd，因此液体流量Q ＝S v ＝πd 24·U Bd ＝πdU 4B . 【考点】考点一 带电粒子在叠加场中的运动1． 带电粒子在叠加场中无约束情况下的运动情况分类(1)磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．(2)电场力、磁场力并存(不计重力的微观粒子)①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题． (3)电场力、磁场力、重力并存 ①若三力平衡，一定做匀速直线运动． ②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题． 2． 带电粒子在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．带电粒子(带电体)在叠加场中运动的分析方法1．弄清叠加场的组成． 2．进行受力分析．3．确定带电粒子的运动状态，注意运动情况和受力情况的结合． 4．画出粒子运动轨迹，灵活选择不同的运动规律．(1)当带电粒子在叠加场中做匀速直线运动时，根据受力平衡列方程求解．(2)当带电粒子在叠加场中做匀速圆周运动时，应用牛顿定律结合圆周运动规律求解．(3)当带电粒子做复杂曲线运动时，一般用动能定理或能量守恒定律求解．(4)对于临界问题，注意挖掘隐含条件．5．记住三点：(1)受力分析是基础；(2)运动过程分析是关键；(3)根据不同的运动过程及物理模型，选择合适的定理列方程求解．考点二带电粒子在组合场中的运动1．近几年各省市的高考题在这里的命题情景大都是组合场模型，或是一个电场与一个磁场相邻，或是两个或多个磁场相邻．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要进行正确的受力分析，确定带电粒子的运动状态．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键．方法点拨解决带电粒子在组合场中运动问题的思路方法专题三．带电粒子在交变电场和交变磁场中的运动模型问题的分析【典型选择题】1． [带电粒子在复合场中的直线运动]某空间存在水平方向的匀强电场(图中未画出)，带电小球沿如图1所示的直线斜向下由A点沿直线向B点运动，此空间同时存在由A指向B的匀强磁场，则下列说法正确的是() A．小球一定带正电图1B．小球可能做匀速直线运动C．带电小球一定做匀加速直线运动D．运动过程中，小球的机械能增大2．[带电粒子在复合场中的匀速圆周运动]如图2所示，一带电小球在一正交电场、磁场区域里做匀速圆周运动，电场方向竖直向下，磁场方向垂直纸面向里，则下列说法正确的是 ()A．小球一定带正电图2B．小球一定带负电C．小球的绕行方向为顺时针D．改变小球的速度大小，小球将不做圆周运动3．[质谱仪原理的理解]如图3所示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场．下列表述正确的是 ()A．质谱仪是分析同位素的重要工具图3B．速度选择器中的磁场方向垂直纸面向外C．能通过狭缝P的带电粒子的速率等于E/BD．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小4． [回旋加速器原理的理解]劳伦斯和利文斯设计出回旋加速器，工作原理示意图如图4所示．置于高真空中的D形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可忽略．磁感应强度为B的匀强磁场与盒面垂直，高频交流电频率为f，加速电压为U.若A处粒子源产生的质子质量为m、电荷量为＋q，在加速器中被加速，且加速过程中不考虑相对论效应和重力的影响．则下列说法正确的是 () 图4A ．质子被加速后的最大速度不可能超过2πRfB ．质子离开回旋加速器时的最大动能与加速电压U 成正比C ．质子第2次和第1次经过两D 形盒间狭缝后轨道半径之比为2∶1 D ．不改变磁感应强度B 和交流电频率f ，该回旋加速器的最大动能不变例1 如图10所示，带电平行金属板相距为2R ，在两板间有垂直纸面向里、磁感应强度为B 的圆形匀强磁场区域 ，与两板及左侧边缘线相切．一个带正电的粒子(不计重力)沿两板间中心线O 1O 2从左侧边缘O 1点以某一速度射入，恰沿直线通过圆形磁场区域，并从极板边缘飞出，在极板间运动时间为t 0.若撤去磁场，质子仍从O 1点以相同速度射入，则经t 02时间打到极板上．图10(1)求两极板间电压U ；(2)若两极板不带电，保持磁场不变，该粒子仍沿中心线O 1O 2从O 1点射入，欲使粒子从两板左侧间飞出，射入的速度应满足什么条件？突破训练1 如图11所示，空间存在着垂直纸面向外的水平匀强磁场，磁感应强度为B ，在y 轴两侧分别有方向相反的匀强电场，电场强 度均为E ，在两个电场的交界处左侧，有一带正电的液滴a 在电场 力和重力作用下静止，现从场中某点由静止释放一个带负电的液滴 b ，当它的运动方向变为水平方向时恰与a 相撞，撞后两液滴合为一 体，速度减小到原来的一半，并沿x 轴正方向做匀速直线运动，已 图11知液滴b 与a 的质量相等，b 所带电荷量是a 所带电荷量的2倍，且相撞前a 、b 间的静 电力忽略不计．(1)求两液滴相撞后共同运动的速度大小； (2)求液滴b 开始下落时距液滴a 的高度h .例2 如图12甲所示，相隔一定距离的竖直边界两侧为相同的匀强磁场区，磁场方向垂直纸面向里，在边界上固定两长为L 的平行金属极板MN 和PQ ，两极 板中心各有一小孔S 1、S 2，两极板间电压的变化规律如图乙所示，正反向电压的大小均为U 0，周期为T 0.在t ＝0时刻将一个质量为m 、电荷量为－q (q >0)的粒子由S 1静止释放，粒子在电场力的作用下向右运动，在t ＝T 02时刻通过S 2垂直于边界进入右侧磁场区．(不计粒子重力，不考虑极板外的电场)图12(1)求粒子到达S 2时的速度大小v 和极板间距d .(2)为使粒子不与极板相撞，求磁感应强度的大小应满足的条件．(3)若已保证了粒子未与极板相撞，为使粒子在t ＝3T 0时刻再次到达S 2，且速度恰好为零，求该过程中粒子在磁场内运动的时间和磁感应强度的大小．突破训练2 如图13所示装置中，区域Ⅰ和Ⅲ中分别有竖直向上和水平向右的匀强电场，电场强度分别为E 和E2；区域Ⅱ内有垂直向外的水平匀强磁场，磁感应强度为B .一质量为 m 、带电荷量为q 的带负电粒子(不计重力)从左边界O 点正 上方的M 点以速度v 0水平射入电场，经水平分界线OP 上的A 点与OP 成60°角射入区域Ⅱ的磁场，并垂直竖直边界 图13 CD 进入Ⅲ区域的匀强电场中．求：(1)粒子在区域Ⅱ匀强磁场中运动的轨迹半径；(2)O、M间的距离；(3)粒子从M点出发到第二次通过CD边界所经历的时间．突破训练3如图15甲所示，与纸面垂直的竖直面MN的左侧空间中存在竖直向上的场强大小为E＝2.5×102 N/C的匀强电场(上、下及左侧无界)．一个质量为m＝0.5 kg、电荷量为q＝2.0×10－2 C的可视为质点的带正电小球，在t＝0时刻以大小为v0的水平初速度向右通过电场中的一点P，当t＝t1时刻在电场所在空间中加上一如图乙所示随时间周期性变化的磁场，使得小球能竖直向下通过D点，D为电场中小球初速度方向上的一点，PD间距为L，D到竖直面MN的距离DQ为L/π.设磁感应强度垂直纸面向里为正．(g＝10 m/s2)图15(1)如果磁感应强度B0为已知量，使得小球能竖直向下通过D点，求磁场每一次作用时间t0的最小值(用题中所给物理量的符号表示)；(2)如果磁感应强度B0为已知量，试推出满足条件的时刻t1的表达式(用题中所给物理量的符号表示)；(3)若小球能始终在电磁场所在空间做周期性运动，则当小球运动的周期最大时，求出磁感应强度B0及运动的最大周期T的大小(用题中所给物理量的符号表示)．。

带电粒子在复合场中的运动·典型例题解析【例1】一带电量为＋q、质量为m的小球从倾角为θ的光滑的斜面上由静止开始下滑．斜面处于磁感应强度为B的匀强磁场中，磁场方向如图16－83所示，求小球在斜面上滑行的速度范围和滑行的最大距离．【例2】空气电离后形成正负离子数相等、电性相反、呈现中性状态的等离子体，现有如图16－84所示的装置：P和Q为一对平行金属板，两板距离为d，内有磁感应强度为B的匀强磁场．此装置叫磁流体发电机．设等离子体垂直进入磁场，速度为v，电量为q，气体通过的横截面积(即PQ两板正对空间的横截面积)为S，等效内阻为r，负载电阻为R，求(1)磁流体发电机的电动势ε；(2)磁流体发电机的总功率P．【例3】如图16－85所示，在x轴上方有水平向左的匀强电场，电场强度为E，在x轴下方有垂直纸面向里的匀强磁场，磁感应强度为B．正离子从M 点垂直磁场方向，以速度v射入磁场区域，从N点以垂直于x轴的方向进入电场区域，然后到达y轴上P点，若OP＝ON，则入射速度应多大？若正离子在磁场中运动时间为t1，在电场中运动时间为t2，则t1∶t2多大？【例4】如图16－86所示，套在很长的绝缘直棒上的小球，其质量为m、带电量是＋q，小球可在棒上滑动，将此棒竖直放在互相垂直，且沿水平方向的匀强电场和匀强磁场中，电场强度是E，磁感强度是B，小球与棒的摩擦系数为μ，求小球由静止沿棒下落的最大加速度和最大速度．(设小球带电量不变)跟踪反馈1．如图16－87所示，一质量为m的带电液滴在相互垂直的匀强电场和匀强磁场中(电场竖直向下，磁场在水平方向)的竖直平面内作半径为R的匀速圆周运动，则这个液滴[ ] A．一定带正电，而且沿逆时针方向运动B．一定带负电，而且沿顺时针方向运动C．一定带负电，但绕行方向不能确定D．不能确定带电性质，也不能确定绕行方向2．图16－88中虚线所围的区域内，存在电场强度为E的匀强电场和磁感应强度为B的匀强磁场．已知从左方P点处以v水平射入的电子，穿过此区域未发生偏转，设重力可忽略不计，则在这区域中的E和B的方向可能是[ ] A．E和B都沿水平方向，并与v方向相同B．E和B都沿水平方向，并与v方向相反C．E竖直向上，B垂直纸面向外D．E竖直向上，B垂直纸面向里3．如图16－89所示，光滑的半圆形绝缘曲面半径为R，有一质量为m，带电量为q的带正电小球从与圆心等高的A位置由静止沿曲面下滑，整个装置处于匀强电场和匀强磁场中，磁场的磁感应强度为B，电场强度为E＝mg/q．则小球第二次经过最低点时对曲面的压力为多大？4．如图16－90所示，相互垂直的匀强电场和匀强磁场，其电场强度和磁感应强度分别为E 和B ，一个质量为m ，带正电量为q 的油滴，以水平速度v 0从a 点射入，经一段时间后运动到b ，试计算(1)油滴刚进入叠加场a 点时的加速度．(2)若到达b 点时，偏离入射方向的距离为d ，此时速度大小为多大？参考答案[]1 B 2ABC 36mg 2Bq Rg 4跟踪反馈．．．－．①－＋②＋a Bqv mg Eq m v v Eq mg dm==+00202()()。

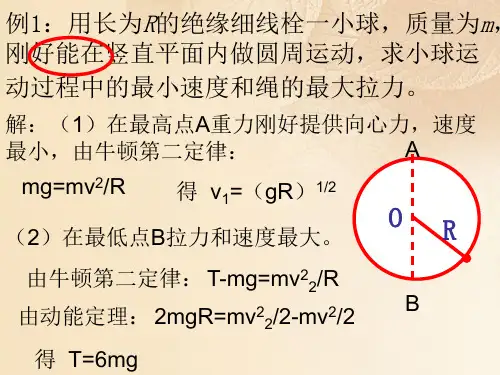

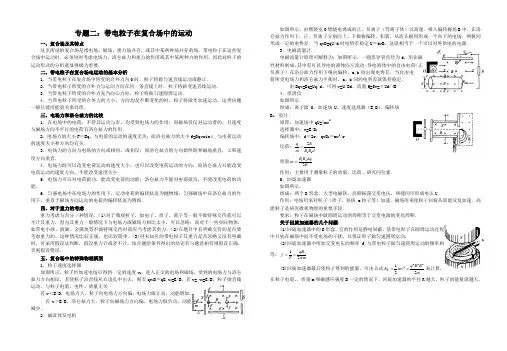

专题二：带电粒子在复合场中的运动一、复合场及其特点这里所说的复合场是指电场、磁场、重力场并存，或其中某两种场并存的场．带电粒子在这些复合场中运动时，必须同时考虑电场力、洛仑兹力和重力的作用或其中某两种力的作用，因此对粒子的运动形式的分析就显得极为重要．二、带电粒子在复合场电运动的基本分析1．当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止．2．当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动．3．当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动．4．当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理．三、电场力和洛仑兹力的比较1．在电场中的电荷，不管其运动与否，均受到电场力的作用；而磁场仅仅对运动着的、且速度与磁场方向不平行的电荷有洛仑兹力的作用．2．电场力的大小F＝Eq，与电荷的运动的速度无关；而洛仑兹力的大小f=Bqvsinα,与电荷运动的速度大小和方向均有关．3．电场力的方向与电场的方向或相同、或相反；而洛仑兹力的方向始终既和磁场垂直，又和速度方向垂直．4．电场力既可以改变电荷运动的速度大小，也可以改变电荷运动的方向，而洛仑兹力只能改变电荷运动的速度方向，不能改变速度大小5．电场力可以对电荷做功，能改变电荷的动能；洛仑兹力不能对电荷做功，不能改变电荷的动能．6．匀强电场中在电场力的作用下，运动电荷的偏转轨迹为抛物线；匀强磁场中在洛仑兹力的作用下，垂直于磁场方向运动的电荷的偏转轨迹为圆弧．四、对于重力的考虑重力考虑与否分三种情况．（1)对于微观粒子，如电子、质子、离子等一般不做特殊交待就可以不计其重力，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、金属块等不做特殊交待时就应当考虑其重力．（2)在题目中有明确交待的是否要考虑重力的，这种情况比较正规，也比较简单．（3)对未知名的带电粒子其重力是否忽略又没有明确时，可采用假设法判断，假设重力计或者不计，结合题给条件得出的结论若与题意相符则假设正确，否则假设错误．五、复合场中的特殊物理模型1．粒子速度选择器如图所示，粒子经加速电场后得到一定的速度v0，进入正交的电场和磁场，受到的电场力与洛仑兹力方向相反，若使粒子沿直线从右边孔中出去，则有qv0B＝qE,v0=E/B，若v= v0=E/B，粒子做直线运动，与粒子电量、电性、质量无关若v＜E/B，电场力大，粒子向电场力方向偏，电场力做正功，动能增加．若v＞E/B，洛仑兹力大，粒子向磁场力方向偏，电场力做负功，动能减少．2．磁流体发电机如图所示，由燃烧室O燃烧电离成的正、负离子（等离子体）以高速．喷入偏转磁场B中．在洛仑兹力作用下，正、负离子分别向上、下极板偏转、积累，从而在板间形成一个向下的电场．两板间形成一定的电势差．当qvB=qU/d时电势差稳定U＝dvB，这就相当于一个可以对外供电的电源．3．电磁流量计．电磁流量计原理可解释为：如图所示，一圆形导管直径为d，用非磁性材料制成，其中有可以导电的液体向左流动．导电液体中的自由电荷（正负离子）在洛仑兹力作用下纵向偏转，a,b间出现电势差．当自由电荷所受电场力和洛仑兹力平衡时，a、b间的电势差就保持稳定．由Bqv=Eq=Uq/d，可得v=U/Bd．流量Q=Sv=πUd/4B4．质谱仪如图所示组成：离子源O，加速场U，速度选择器（E,B），偏转场B2，胶片．原理：加速场中qU=½mv2选择器中：v=E/B1偏转场中：d＝2r，qvB2＝mv2/r比荷：122q Em B B d=质量122B B dqmE=作用：主要用于测量粒子的质量、比荷、研究同位素．5．回旋加速器如图所示.组成：两个D形盒，大型电磁铁，高频振荡交变电压，两缝间可形成电压U作用：电场用来对粒子（质子、氛核,a粒子等）加速，磁场用来使粒子回旋从而能反复加速．高能粒子是研究微观物理的重要手段．要求：粒子在磁场中做圆周运动的周期等于交变电源的变化周期．关于回旋加速器的几个问题：(1)回旋加速器中的D形盒，它的作用是静电屏蔽，使带电粒子在圆周运动过程中只处在磁场中而不受电场的干扰，以保证粒子做匀速圆周运动.(2)回旋加速器中所加交变电压的频率f,与带电粒子做匀速圆周运动的频率相等：12qBfT mπ==(3)回旋加速器最后使粒子得到的能量，可由公式2222122Kq B RE mvm==来计算，在粒子电量，、质量m和磁感应强度B一定的情况下，回旋加速器的半径R越大，粒子的能量就越大．专题二：带电粒子在复合场中的运动(1)姓名______________1．如图所示，在x轴上方有匀强电场，场强为E；在x轴下方有匀强磁场，磁感应强度为B，方向如图，在x轴上有一点M，离O点距离为L．现有一带电量为十q的粒子，使其从静止开始释放后能经过M 点．如果把此粒子放在y轴上，其坐标应满足什么关系？（重力忽略不计）2．如图所示，在宽l的范围内有方向如图的匀强电场，场强为E，一带电粒子以速度v垂直于电场方向、也垂直于场区边界射入电场，不计重力，射出场区时，粒子速度方向偏转了θ角，去掉电场，改换成方向垂直纸面向外的匀强磁场，此粒子若原样射入磁场，它从场区的另一侧射出时，也偏转了θ角，求此磁场的磁感强度B．3．初速为零的离子经过电势差为U的电场加速后，从离子枪T中水平射出，经过一段路程后进入水平放置的两平行金属板MN和PQ之间．离子所经空间存在一磁感强度为B的匀强磁场，如图所示．（不考虑重力作用），离子荷质比q/m（q、m分别是离子的电量与质量）在什么范围内，离子才能打在金属板上？4．如图，两个共轴的圆筒形金属电极，外电极接地，其上均匀分布着平行于轴线的四条狭缝a、b、c 和d，外筒的半径为r0．在圆筒之外的足够大区域中有平行于轴线方向的均匀磁场，磁感强度的大小为B．在两极间加上电压，使两圆筒之间的区域内有沿半径向外的电场．一质量为m、带电量为＋q 的粒子，从紧靠内筒且正对狭缝a的s点出发，初速为零．如果该粒子经过一段时间的运动之后恰好又回到出发点S，则两电极之间的电压U应是多少？（不计重力，整个装置在真空中）．ac专题二：带电粒子在复合场中的运动(2)姓名______________1．如图所示，从正离子源发射的正离子经加速电压U加速后进入相互垂直的匀强电场E（方向竖直向上）和匀强磁场B（方向垂直于纸面向外）中，发现离子向上偏转，要使此离子沿直线穿过电场?A．增大电场强度E，减小磁感强度BB．减小加速电压U ，增大电场强度EC．适当地加大加速电压UD．适当地减小电场强度E2．汤姆生用来测定电子的比荷（电子的电荷量与质量之比）的实验装置如图所示，真空管内加速后，穿过A'中心的小孔沿中心轴010的方向进入到两块水平正对放置的平行极板P和P/，间的区域．当极板间不加偏转电压时，电子束打在荧光屏的中心0点处，形成了一个亮点；加上偏转电压U后，亮点偏离到0'点，（O'与0点的竖直间距为d，水平间距可忽略不计）．此时，在P和P/间的区域，再加上一个方向垂直于纸面向里的匀强磁场．调节磁场的强弱，当磁感应强度的大小为B时，亮点重新回到0点．已知极板水平方向的长度为L1，极板间距为b，极板右端到荧光屏的距离为L2（如图所示）．(1)求打在荧光屏0点的电子速度的大小．(2）推导出电子的比荷的表达式．3．如图所示，M、N为两块带等量异种电荷的平行金属板，S1、S2为板上正对的小孔，N板右侧有两个宽度均为d的匀强磁场区域，磁感应强度大小均为B，方向分别垂直于纸面向里和向外，磁场区域右侧有一个荧光屏，取屏上与S1、S2共线的O点为原点，向下为正方向建立x轴．板左侧电子枪发射出的热电子经小孔S1进入两板间，电子的质量为m，电荷量为e，初速度可以忽略．求：(1)当两板间电势差为U0时，求从小孔S2射出的电子的速度v0；(2)两金属板间电势差U在什么范围内，电子不能穿过磁场区域而打到荧光屏上；(3)电子打到荧光屏上的位置坐标x和金属板间电势差U的函数关系．专题二：带电粒子在复合场中的运动(3)姓名______________1．回旋加速器是用来加速带电粒子的装置，如图所示.它的核心部分是两个D 形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝都得到加速．两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出．如果用同一回旋加速器分别加速氚核（H 31）和α粒子（e H 42）比较它们所加的高频交流电源的周期和获得的最大动能的大小，有（ ）A ．加速氚核的交流电源的周期较大，氚核获得的最大动能也较大B ．加速氚核的交流电源的周期较大，氚核获得的最大动能较小C ．加速氚核的交流电源的周期较小，氚核获得的最大动能也较小D ．加速氚核的交流电源的周期较小，氚核获得的最大动能较大2．如图所示为一种获得高能粒子的装置，环形区域内存在垂直纸面向外．大小可调节的均匀磁场，质量为m ，电量＋q 的粒子在环中作半径为R 的圆周运动，A 、B 为两块中心开有小孔的极板，原来电势都为零，每当粒子飞经A 板时，A 板电势升高为U ，B 板电势仍保持为零，粒子在两板间电场中得到加速，每当粒子离开B 板时，A 板电势又降为零，粒子在电场一次次加速下动能不断增大，而绕行半径不变． （l ）设t=0时粒子静止在A 板小孔处，在电场作用下加速，并绕行第一圈，求粒子绕行n 圈回到A 板时获得的总动能E n ．（2）为使粒子始终保持在半径为R 的圆轨道上运动，磁场必须周期性递增，求粒子绕行第n 圈时的磁感应强度B n ．（3）求粒子绕行n 圈所需的总时间t n （设极板间距远小于R ）．（4）在（2）图中画出A 板电势U 与时间t 的关系（从t ＝0起画到粒子第四次离开B 板时即可）． （5）在粒子绕行的整个过程中，A 板电势是否可始终保持为＋U ？为什么?3．如图所示，在直角坐标系的第Ⅱ象限和第Ⅳ象限中的直角三角形区域内，分布着磁感应强度均为B＝5.0×10－3T 的匀强磁场，方向分别垂直纸面向外和向里．质量为m ＝6.64×10－27㎏、电荷量为q ＝＋3.2×10－19C 的α粒子（不计α粒子重力），由静止开始经加速电压为U ＝1205V 的电场（图中未画出）加速后，从坐标点M （－4，2）处平行于x 轴向右运动，并先后通过两个匀强磁场区域． (1)请你求出α粒子在磁场中的运动半径；(2)你在图中画出α粒子从直线x ＝－4到直线x ＝4之间的运动轨迹，并在图中标明轨迹与直线x ＝4交点的坐标；(3)求出α粒子在两个磁场区域偏转所用的总时间．专题二：带电粒子在复合场中的运动(4)姓名______________1．如图所示，竖直平面xOy 内存在水平向右的匀强电场，场强大小E=10N ／c ，在y ≥0的区域内还存在垂直于坐标平面向里的匀强磁场，磁感应强度大小B=0.5T 一带电量0.2C q =+、质量0.4kg m =的小球由长0.4m l =的细线悬挂于P 点小球可视为质点，现将小球拉至水平位置A 无初速释放，小球运动到悬点P 正下方的坐标原点O 时，悬线突然断裂，此后小球又恰好能通过O 点正下方的N点.(g=10m ／s 2)，求：(1)小球运动到O 点时的速度大小； (2)悬线断裂前瞬间拉力的大小； (3)ON 间的距离2．两块平行金属板MN 、PQ 水平放置，两板间距为d 、板长为l ，在紧靠平行板右侧的正三角形区域内存在着垂直纸面的匀强磁场，三角形底边BC 与PQ 在同一水平线上，顶点A 与MN 在同一水平线上，如图所示．一个质量为m 、电量为+q 的粒子沿两板中心线以初速度v 0水平射入，若在两板间加某一恒定电压，粒子离开电场后垂直AB 边从D 点进入磁场，BD=41AB ，并垂直AC 边射出(不计粒子的重力)．求： (1)两极板间电压；(2)三角形区域内磁感应强度；(3)若两板间不加电压，三角形区域内的磁场方向垂直纸面向外．要使粒子进入磁场区域后能从AB 边射出，试求所加磁场的磁感应强度最小值．3．如图甲所示，竖直挡板MN 左侧空间有方向竖直向上的匀强电场和垂直纸面向里的水平匀强磁场，电场和磁场的范围足够大，电场强度E =40N/C ，磁感应强度B 随时间t 变化的关系图象如图乙所示，选定磁场垂直纸面向里为正方向．t =0时刻，一质量m =8×10-4kg 、电荷量q =+2×10-4C 的微粒在O 点具有竖直向下的速度v =0.12m/s ，O ´是挡板MN 上一点，直线OO´与挡板MN 垂直，取g =10m/s 2．求： （1）微粒再次经过直线OO´时与O 点的距离； （2）微粒在运动过程中离开直线OO ´的最大高度；（3）水平移动挡板，使微粒能垂直射到挡板上，挡板与O 点间的距离应满足的条件．图甲图乙-专题二：带电粒子在复合场中的运动(5)姓名______________1．如图所示，在倾角为30°的斜面OA的左侧有一竖直档板，其上有一小孔P，OP=0.5m.现有一质量m=4×10－20kg，带电量q=+2×10－14C的粒子，从小孔以速度v0=3×104m/s水平射向磁感应强度B=0.2T、方向垂直纸面向外的一圆形磁场区域．且在飞出磁场区域后能垂直打在OA面上，粒子重力不计．求：（1）粒子在磁场中做圆周运动的半径；（2）粒子在磁场中运动的时间；（3）圆形磁场区域的最小半径；（4）若磁场区域为正三角形且磁场方向垂直向里，粒子运动过程中始终不碰到挡板，其他条件不变，求：此正三角形磁场区域的最小边长．2．如图所示，在同时存在匀强电场和匀强磁场的空间中取正交坐标系Oxyz（x轴正方向水平向右，y 轴正方向竖直向上）．匀强磁场方向与Oxy平面平行，且与x轴的夹角为︒45，重力加速度为g．（1）一质量为m、电荷量为q+的带电质点沿平行于z轴正方向以速度v0做匀速直线运动，求满足条件的电场强度的最小值minE及对应的磁感应强度B；（2）在满足（1）的条件下，当带电质点通过y轴上的点(0,,0)P h时，撤去匀强磁场，求带电质点落在Oxz平面内的位置；（3）当带电质点沿平行于z轴负方向以速度v0通过y轴上的点(0,,0)P h时，改变电场强度大小和方向，同时改变磁感应强度的大小，要使带点质点做匀速圆周运动且能够经过x轴，问电场强度E和磁感应强度B大小满足什么条件？zB专题二：带电粒子在复合场中的运动——参考答案（1） 1、解析：由于此带电粒子是从静止开始释放的，要能经过M 点，其起始位置只能在匀强电场区域．物理过程是：静止电荷位于匀强电场区域的y 轴上，受电场力作用而加速，以速度v 进入磁场，在磁场中受洛仑兹力作用作匀速圆周运动，向x 轴偏转．回转半周期过x 轴重新进入电场，在电场中经减速、加速后仍以原速率从距O 点2R 处再次超过x 轴，在磁场回转半周后又从距O 点4R 处飞越x 轴如图所示（图中电场与磁场均未画出）故有L ＝2R ，L ＝2×2R ，L ＝3×2R 即 R ＝L ／2n ，（n=1、2、3……）…………… ①设粒子静止于y 轴正半轴上，和原点距离为h ，由能量守恒得mv 2／2=qEh ……② 对粒子在磁场中只受洛仑兹力作用而作匀速圆周运动有：R ＝mv ／qB ………③解①②③式得：h ＝B 2qL 2／8n 2mE （n ＝l 、2、3……）2、解析：粒子在电场中运行的时间t ＝ l ／v ；加速度 a ＝qE ／m ；它作类平抛的运动．有tg θ=at/v=qEl/mv 2………①粒子在磁场中作匀速圆周运动由牛顿第二定律得：qvB=mv 2/r ，所以r=mv/qB 又：sin θ=l/r=lqB/mv ………② 由①②两式得：B=Ecos θ/v3、解析：离子在磁场中做匀速圆周运动，作出两条边界轨迹TP 和TQ ，分别作出离子在 T 、P 、Q 三点所受的洛仑兹力，分别延长之后相交于O 1、O 2点，如图所示，O 1和O 2分别是TP 和TQ 的圆心，设 R 1和 R 2分别为相应的半径．离子经电压U 加速，由动能定理得．qU ＝½mv 2………①由洛仑兹力充当向心力得qvB=mv 2/R ………② 由①②式得q/m=2U/B 2R 2由图直角三角形O 1CP 和O 2CQ 可得 R 12＝d 2＋（R 1一d/2）2，R 1＝5d/4……④ R 22＝（2d ）2＋（R 2一d/2）2，R 2＝17d/4……⑤依题意R 1≤R ≤R 2 ……⑥ 由③④⑤⑥可解得2228932d B U ≤m q ≤222532d B U． 4、解析：如图所示，带电粒子从S 出发，在两筒之间的电场力作用下加速，沿径向穿出a 而进入磁场区，在洛仑兹力作用下做匀速圆周运动。

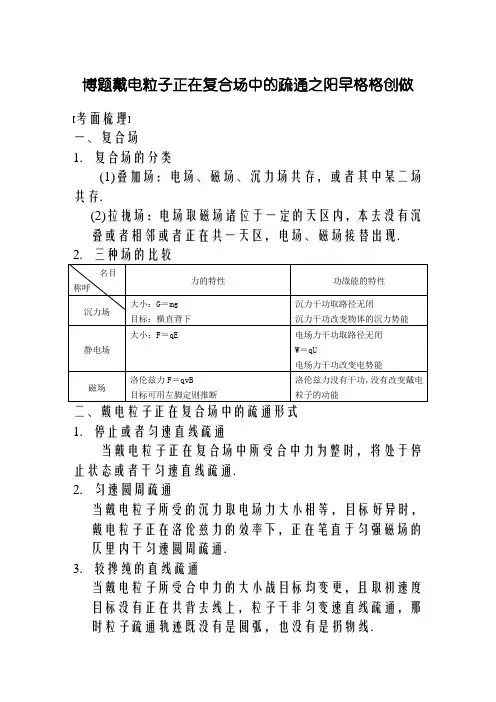

博题戴电粒子正在复合场中的疏通之阳早格格创做考面梳理一、复合场1．复合场的分类(1)叠加场：电场、磁场、沉力场共存，或者其中某二场共存．(2)拉拢场：电场取磁场诸位于一定的天区内，本去没有沉叠或者相邻或者正在共一天区，电场、磁场接替出现．名目称呼力的特性功战能的特性沉力场大小：G＝mg目标：横直背下沉力干功取路径无闭沉力干功改变物体的沉力势能静电场大小：F＝qE电场力干功取路径无闭W＝qU电场力干功改变电势能磁场洛伦兹力F＝qvB目标可用左脚定则推断洛伦兹力没有干功，没有改变戴电粒子的动能二、戴电粒子正在复合场中的疏通形式1．停止或者匀速直线疏通当戴电粒子正在复合场中所受合中力为整时，将处于停止状态或者干匀速直线疏通．2．匀速圆周疏通当戴电粒子所受的沉力取电场力大小相等，目标好异时，戴电粒子正在洛伦兹力的效率下，正在笔直于匀强磁场的仄里内干匀速圆周疏通．3．较搀纯的直线疏通当戴电粒子所受合中力的大小战目标均变更，且取初速度目标没有正在共背去线上，粒子干非匀变速直线疏通，那时粒子疏通轨迹既没有是圆弧，也没有是扔物线．4．分阶段疏通戴电粒子大概依次通过几个情况分歧的拉拢场天区，其疏通情况随天区爆收变更，其疏通历程由几种分歧的疏通阶段组成．【逆序归纳】戴电粒子正在复合场中疏通的应用真例1．量谱仪(1)构制：如图5所示，由粒子源、加速电场、偏偏转磁场战照相底片等形成．图5(2)本理：粒子由停止被加速电场加速，根据动能定理可得闭系式qU＝12mv2.粒子正在磁场中受洛伦兹力效率而偏偏转，干匀速圆周疏通，根据牛顿第二定律得闭系式qvB＝m v2r.由二式可得出需要钻研的物理量，如粒子轨讲半径、粒子品量、比荷．r＝1B2mUq，m＝qr2B22U，qm＝2UB2r2.2．回旋加速器(1)构制：如图6所示，D1、D2是半圆形金属盒，D形盒的漏洞处接接流电源，D形盒处于匀强磁场中．(2)本理：接流电的周期战粒子干圆周疏通的周期相等，粒子正在圆周疏通的历程中一次一次天通过D 形盒漏洞，二盒间的电势好一次一次天反背，粒子便会被一次一次天加速．由qvB＝mv2r ，得Ekm＝q2B2r22m，可睹粒子赢得的最大动能由磁感触强度B战D形盒图6半径r决断，取加速电压无闭．特天指示那二个真例皆应用了戴电粒子正在电场中加速、正在磁场中偏偏转(匀速圆周疏通)的本理．3．速度采用器(如图7所示)(1)仄止板中电场强度E战磁感触强度B互相笔直．那种拆置能把具备一定速度的粒子采用出去，所以喊干速度采用器．(2)戴电粒子不妨沿直线匀速通过速度采用器的条件是qE＝qvB，即v＝EB.图74．磁流体收电机(1)磁流体收电是一项新兴技能，它不妨把内能间接转移为电能．(2)根据左脚定则，如图8中的B是收电机正极．(3)磁流体收电机二极板间的距离为L，等离子体速度为v，磁场的＝qvB得二极板间能达到磁感触强度为B，则由qE＝q UL的最大电势图8好U＝BLv.5．电磁流量计处事本理：如图9所示，圆形导管直径为d，用非磁性材料制成，导电液体正在管中背左震动，导电液体中的自由电荷(正、背离子)，正在洛伦兹力的效率下横背偏偏转，a、b间出现电势好，产死电场，当自由电荷所受的电场力战洛伦兹力仄稳时，a、b 间的电势好便图9脆持宁静，即：qvB ＝qE ＝q U d ，所以v ＝U Bd，果此液体流量Q ＝Sv ＝πd24·U Bd ＝πdU 4B. 【考面】考面一 戴电粒子正在叠加场中的疏通1．戴电粒子正在叠加场中无拘束情况下的疏通情况分类(1)磁场力、沉力并存①若沉力战洛伦兹力仄稳，则戴电体干匀速直线疏通． ②若沉力战洛伦兹力没有服衡，则戴电体将干搀纯的直线疏通，果洛伦兹力没有干功，故板滞能守恒，由此可供解问题．(2)电场力、磁场力并存(没有计沉力的微瞅粒子)①若电场力战洛伦兹力仄稳，则戴电体干匀速直线疏通． ②若电场力战洛伦兹力没有服衡，则戴电体将干搀纯的直线疏通，果洛伦兹力没有干功，可用动能定理供解问题．(3)电场力、磁场力、沉力并存①若三力仄稳，一定干匀速直线疏通．②若沉力取电场力仄稳，一定干匀速圆周疏通．③若合力没有为整且取速度目标没有笔直，将干搀纯的直线疏通，果洛伦兹力没有干功，可用能量守恒或者动能定理供解问题．2．戴电粒子正在叠加场中有拘束情况下的疏通戴电体正在复合场中受沉杆、沉绳、圆环、轨讲等拘束的情况下，罕睹的疏通形式有直线疏通战圆周疏通，此时解题要通过受力分解精确变力、恒力干功情况，并注意洛伦兹力没有干功的特性，使用动能定理、能量守恒定律分离牛顿疏通定律供出截止．戴电粒子(戴电体)正在叠加场中疏通的分解要领1．弄浑叠加场的组成．2．举止受力分解．3．决定戴电粒子的疏通状态，注意疏通情况战受力情况的分离．4．绘出粒子疏通轨迹，机动采用分歧的疏通逆序．(1)当戴电粒子正在叠加场中干匀速直线疏通时，根据受力仄稳列圆程供解．(2)当戴电粒子正在叠加场中干匀速圆周疏通时，应用牛顿定律分离圆周疏通逆序供解．(3)当戴电粒子干搀纯直线疏通时，普遍用动能定理或者能量守恒定律供解．(4)对付于临界问题，注意掘掘隐含条件．5．记着三面：(1)受力分解是前提；(2)疏通历程分解是闭键；(3)根据分歧的疏通历程及物理模型，采用符合的定理列圆程供解．考面二戴电粒子正在拉拢场中的疏通1．近几年各省市的下考题正在那里的命题情景多数是拉拢场模型，或者是一个电场取一个磁场相邻，或者是二个或者多个磁场相邻．2．解题时要弄领会场的本量、场的目标、强强、范畴等．3．要举止精确的受力分解，决定戴电粒子的疏通状态．4．分解戴电粒子的疏通历程，绘出疏通轨迹是解题的闭键．要领面拨办理戴电粒子正在拉拢场中疏通问题的思路要领博题三．戴电粒子正在接变电场战接变磁场中的疏通模型问题的分解【典型采用题】1．[戴电粒子正在复合场中的直线疏通]某空间存留火仄目标的匀强电场(图中已绘出)，戴电小球沿如图1所示的直线斜背下由A面沿直线背B面疏通，此空间共时存留由A指背B的匀强磁场，则下列道法精确的是() A．小球一定戴正电图1B．小球大概干匀速直线疏通C．戴电小球一定干匀加速直线疏通D．疏通历程中，小球的板滞能删大2．[戴电粒子正在复合场中的匀速圆周疏通]如图2所示，一戴电小球正在一正接电场、磁场天区里干匀速圆周疏通，电场目标横直背下，磁场目标笔直纸里背里，则下列道法精确的是()A．小球一定戴正电图2B．小球一定戴背电C．小球的绕止目标为逆时针D．改变小球的速度大小，小球将没有干圆周疏通3．[量谱仪本理的明白]如图3所示是量谱仪的处事本理示企图．戴电粒子被加速电场加速后，加进速度采用器．速度采用器内相互正接的B0的匀强磁场．下列表述精确的是()A．量谱仪是分解共位素的要害工具图3B．速度采用器中的磁场目标笔直纸里背中C．能通过狭缝P的戴电粒子的速率等于E/BD．粒子挨正在胶片上的位子越靠拢狭缝P，粒子的比荷越小4．[回旋加速器本理的明白]劳伦斯战利文斯安排出回旋加速器，处事本理示企图如图4所示．置于下真空中的D形金属盒半径为R，二盒间的狭缝很小，戴电粒子脱过的时间可忽略．磁感触强度为B的粒子源爆收的量子品量为m、电荷量为＋q，正在加速器中被加速，且加速历程中没有思量相对付论效力战沉力的效率．则下列道法精确的是()图4A．量子被加速后的最大速度没有成能超出2πRfB．量子离启回旋加速器时的最大动能取加速电压U成正比C．量子第2次战第1次通过二D形盒间狭缝后轨讲半径之比为2∶1D．没有改变磁感触强度B战接流电频次f，该回旋加速器的最大动能没有变例1如图10所示，戴电仄止金属板相距为2R，正在二板间有笔直纸里背里、磁感触强度为B的圆形匀强磁场天区，取二板及左侧边沿线相切．一个戴正电的粒子(没有计沉力)沿二板间核心线O1O2从左侧边沿O1面以某一速度射进，恰沿直线通过圆形磁场天区，并从极板边沿飞出，正在极板间疏通时间为t0.若撤去磁场，量子仍从O1面以时间挨到极板上．相共速度射进，则经t02图10(1)供二极板间电压U；(2)若二极板没有戴电，脆持磁场没有变，该粒子仍沿核心线O1O2从O1面射进，欲使粒子从二板左侧间飞出，射进的速度应谦脚什么条件？突破锻炼1如图11所示，空间存留着笔直纸里背中的火仄匀强磁场，磁感触强度为B，正在y轴二侧分别有目标好异的匀强电场，电场强度均为E，正在二个电场的接界处左侧，有一戴正电的液滴a正在电场力战沉力效率下停止，现从场中某面由停止释搁一个戴背电的液滴b，当它的疏通目标形成火仄目标时恰取a相碰，碰后二液滴合为一体，速度减小到本去的一半，并沿x轴正目标干匀速直线疏通，已图11知液滴b取a的品量相等，b所戴电荷量是a所戴电荷量的2倍，且相碰前a、b间的静电力忽略没有计．(1)供二液滴相碰后共共疏通的速度大小；(2)供液滴b启初下降时距液滴a的下度h.例2如图12甲所示，相隔一定距离的横直鸿沟二侧为相共的匀强磁场区，磁场目标笔直纸里背里，正在鸿沟上牢固二少为L的仄止金属极板MN战PQ，二极板核心各有一小孔S1、S2，二极板间电压的变更逆序如图乙所示，正反背电压的大小均为U0，周期为T0.正在t＝0时刻将一个品量为m、电荷量为－q(q>0)的粒子由S1停止释搁，时刻通过粒子正在电场力的效率下背左疏通，正在t＝T02S2笔直于鸿沟加进左侧磁场区．(没有计粒子沉力，没有思量极板中的电场)图12(1)供粒子到达S2时的速度大小v战极板间距d.(2)为使粒子没有取极板相碰，供磁感触强度的大小应谦脚的条件．(3)若已包管了粒子已取极板相碰，为使粒子正在t＝3T0时刻再次到达S2，且速度恰佳为整，供该历程中粒子正在磁场内疏通的时间战磁感触强度的大小．突破锻炼2如图13所示拆置中，天区Ⅰ战Ⅲ中分别有横直背上战火仄背左的匀强电场，电场强度分别为E战E；天区Ⅱ2m、戴电荷量为q的戴背电粒子(没有计沉力)从左鸿沟O 面正上圆的M面以速度v0火仄射进电场，经火仄分界线OP 上的A面取OP成60°角射进天区Ⅱ的磁场，并笔直横直鸿沟图13CD加进Ⅲ天区的匀强电场中．供：(1)粒子正在天区Ⅱ匀强磁场中疏通的轨迹半径；(2)O、M间的距离；(3)粒子从M面出收到第二次通过CD鸿沟所经历的时间．突破锻炼3如图15甲所示，取纸里笔直的横直里MN的左侧空间中存留横直进取的场强大小为E＝2.5×102 N/C的匀强电场(上、下及左侧无界)．一个品量为m＝0.5 kg、电荷量为q＝2.0×10－2 C的可视为量面的戴正电小球，正在t＝0时刻以大小为v0的火仄初速度背左通过电场中的一面P，当t＝t1时刻正在电场合正在空间中加上一如图乙所示随时间周期性变更的磁场，使得小球能横直背下通过D面，D为电场中小球初速度目标上的一面，PD间距为L，D到横直里MN的距离DQ为L/π.设磁感触强度笔直纸里背里为正．(g＝10 m/s2)图15(1)如果磁感触强度B0为已知量，使得小球能横直背下通过D面，供磁场每一次效率时间t0的最小值(用题中所给物理量的标记表示)；(2)如果磁感触强度B0为已知量，试推出谦脚条件的时刻t1的表白式(用题中所给物理量的标记表示)；(3)若小球能末究正在电磁场合正在空间干周期性疏通，则当小球疏通的周期最大时，供出磁感触强度B0及疏通的最大周期T的大小(用题中所给物理量的标记表示)．。

带电粒子在复合场中的运动一 带电粒子在匀强磁场中的匀速圆周运动（1） 圆心的确定：带电粒子垂直进入磁场后，一定做圆周运动，其速度方向一定沿圆周的切线方向，因此圆心的位置必是两速度方向垂线的交点（或某一速度方向的垂线和圆周上两点连线中垂线的交点），如图所示（2） 运动半径大小的确定：一般先作入射点、出射点对应的半径，并作出相应的辅助三角形，然后利用三角函数求解半径的大小。

（3） 运动时间的确定：首先利用周期公式T=,求出运动周期T ，然后求出粒子运动的圆弧所对应的圆心角α，其运动时间t= T 。

（4） 圆心角的确定①带电粒子射出磁场的速度方向与射入磁场的速度方向的夹角φ叫做偏向角。

偏向角等于圆心角即φ=α。

②某段圆弧所对应的圆心角是这段圆弧弦切角的二倍，即α=2备注：只有当带电粒子以垂直于磁场方向射入匀强磁场中时，带电粒子才能做匀速圆周运动，两个条件缺一不可。

例题1 如图所示，一束电子（电荷量为e ）以速度v 垂直边界射入磁感应强度为B ，宽为d 的匀强磁场中，穿过磁场时速度方向与电子原来入射方向的夹角为300。

求：（1）电子的质量；（2）电子穿过磁场所用的时间。

二 “磁偏转”与“电偏转”的区别“磁偏转”和“电偏转”是分别利用磁场和电场对运动电荷施加的洛伦兹力和电场力的作用，从而控制其运动备注：磁偏转中动能不变；电偏转中由于电场力做功，动能改变（常用动能定理）。

例题2 在如图所示宽度范围内，用场强为E的匀强电场可使初速度是v0的某种带正电粒子偏转θ角．在同样宽度范围内，若改用方向垂直于纸面向外的匀强磁场，使该粒子穿过该区域，并使偏转角也为θ（不计粒子的重力），问：（1）匀强磁场的磁感应强度是多大？（2）粒子穿过电场和磁场的时间之比是多大？三质谱仪1 质谱仪是测量带电粒子的质量和分析同位素的重要工具2 质谱仪的工作原理：将质量数不等、电荷数相等的不同带电粒子，经同一电场加速后再经速度选择器进入同一磁场偏转，由于粒子质量不同导致轨道半径不同而达到分离不等质量粒子的目的。

带电粒子在复合场中的运动例题摘要：I.带电粒子在复合场中的运动概述A.复合场的概念B.带电粒子在复合场中的运动类型II.例题解析A.例题一：带电粒子在电场和磁场中的运动1.问题描述2.受力分析3.运动方程4.结论B.例题二：带电粒子在复合场中的匀速圆周运动1.问题描述2.受力分析3.运动方程4.结论C.例题三：带电粒子在复合场中的匀速直线运动1.问题描述2.受力分析3.运动方程4.结论III.结论A.带电粒子在复合场中的运动规律B.解决类似问题的方法正文：带电粒子在复合场中的运动例题在物理学中，带电粒子在复合场中的运动是一个复杂的问题。

复合场是由电场和磁场组成的，带电粒子在其中受到多种力的作用。

为了更好地理解带电粒子在复合场中的运动规律，我们可以通过一些例题来加深理解。

例题一：带电粒子在电场和磁场中的运动问题描述：设一带电粒子在电场E 和磁场B 中运动，粒子质量为m，电荷为q，运动速度为v。

受力分析：带电粒子在电场中受到电场力Fe = qE，在磁场中受到磁场力Fm = qvB。

运动方程：由于粒子在复合场中运动，所以需要分别考虑在电场和磁场中的运动方程。

在电场中，粒子受到的电场力使其加速，运动方程为：Fe = qE = ma1；在磁场中，粒子受到的磁场力使其偏转，运动方程为：Fm = qvB = 0。

结论：由于粒子在磁场中受到的力为零，所以粒子的运动轨迹将呈直线。

例题二：带电粒子在复合场中的匀速圆周运动问题描述：设一带电粒子在复合场中作匀速圆周运动，运动半径为R，运动速度为v。

受力分析：带电粒子在复合场中受到的力有电场力和磁场力。

由于粒子作匀速圆周运动，所以电场力和磁场力必须平衡。

运动方程：电场力为Fe = qE，磁场力为Fm = qvB。

由于粒子作匀速圆周运动，所以有：Fe = Fm；即：qE = qvB。

结论：带电粒子在复合场中作匀速圆周运动时，其运动速度v 与电场E 和磁场B 的关系为v = E/B。

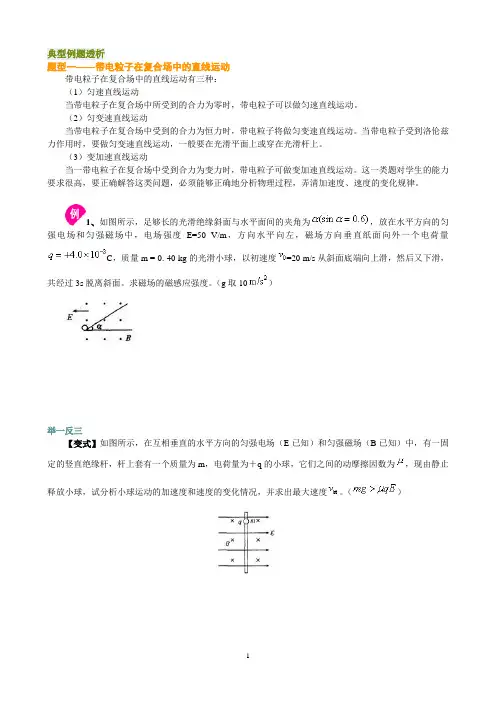

典型例题透析题型一——带电粒子在复合场中的直线运动带电粒子在复合场中的直线运动有三种：（1）匀速直线运动当带电粒子在复合场中所受到的合力为零时，带电粒子可以做匀速直线运动。

（2）匀变速直线运动当带电粒子在复合场中受到的合力为恒力时，带电粒子将做匀变速直线运动。

当带电粒子受到洛伦兹力作用时，要做匀变速直线运动，一般要在光滑平面上或穿在光滑杆上。

（3）变加速直线运动当一带电粒子在复合场中受到合力为变力时，带电粒子可做变加速直线运动。

这一类题对学生的能力要求很高，要正确解答这类问题，必须能够正确地分析物理过程，弄清加速度、速度的变化规律。

1、如图所示，足够长的光滑绝缘斜面与水平面间的夹角为，放在水平方向的匀强电场和匀强磁场中，电场强度E=50 V/m，方向水平向左，磁场方向垂直纸面向外一个电荷量C，质量m = 0. 40 kg的光滑小球，以初速度=20 m/s从斜面底端向上滑，然后又下滑，共经过3s脱离斜面。

求磁场的磁感应强度。

（g取10）举一反三【变式】如图所示，在互相垂直的水平方向的匀强电场（E已知）和匀强磁场（B已知）中，有一固定的竖直绝缘杆，杆上套有一个质量为m，电荷量为＋q的小球，它们之间的动摩擦因数为，现由静止释放小球，试分析小球运动的加速度和速度的变化情况，并求出最大速度。

（）题型二——带电粒子在分离的电场和磁场中的运动这类问题是将电场和磁场组合在一起，带电粒子经过电场加速（或偏转），再进入匀强磁场。

1．运动特点：先做加速（或偏转）运动，再做匀速圆周运动。

2．物理规律：由动能动理求速度，或者根据类平抛的规律求相关的物理量。

由洛伦滋力提供向心力求解相关物理量。

2、如图所示，在直角坐系中的第Ⅰ象限中存在沿y轴负方向的匀强电场，在第Ⅳ象限中存在垂直纸面的匀强磁场，一质量为m、带电量为q的粒子（不计重力）在y轴上的A （0，3）以平行x轴的初速度=120 m/s射入电场区，然后从电场区进入磁场区，又从磁场区进入电场区，并通过x轴上P点（4.5，0）和Q点（8，0）各一次。

带电粒子在复合场中的运动一、 带电粒子在复合场中运动问题的解题思路和方法1、 电场和磁场成独立区域时分阶段求解电场中：匀变速直线运动求法：牛顿运动定律、运动学公式、动能定理。

类平抛运动求法；常规分解法、特殊分解法。

磁场中：匀速直线运动求法：匀速运动公式。

匀速圆周运动求法：圆周运动公式、牛顿运动定律以及几何知识。

2、 电场和匀强磁场共存区域求解方法① 匀速直线运动:用二平衡知识 ②复杂的曲线运动: 牛顿定律、功能关系 3、 电场、匀强磁场重力场共存区域求解方法：① 匀速直线运动:用平衡知识 ②匀速圆周运动必然重力与电场力平衡③复杂曲线运动牛顿定律、功能关系。

二、 典例分析1、 带电粒子在电场和磁场成独立区域运动问题例1．如图所示，在x 轴上方有垂直于xy 平面的匀强磁场，磁感应强度为B ，在x 轴下方有沿y 轴负方向的匀强电场，场强为E ，一质量为m ，电量为—q 的粒子从坐标原点O 沿着y 轴正方向射出，射出之后，第三次到达x 轴时，它与O 点的距离为L ，求此时粒子射出时的速度和运动的总路程（重力不记）(4BqLv m=,221162qB L S L mE π=+) 解：画出粒子运动轨迹如图所示，形成“拱桥”图形,由题知粒子轨道半径4LR =① 由牛顿定律2v qvB m R = ② ,①②联立 4BqLv m=对粒子进入电场后沿y 轴负方向做减速运动的最大 路程y 由动能定理知：212qEy mv = 得232qBL y mE =,所以粒子运动的总路程为21322qBL S L mE π=+例2、如图所示，P 和Q 是两块水平放置的长为L 的导体板，间距为d ，在其间加有电压U ，下极板电势高于上极板。

电子（重力不计）以水平速度v 0从两板正中间射入，穿过两板后又沿垂直于磁场方向射入距两平行板右端为L 1的有竖直边界MN 的匀强磁场，经磁场偏转后又从其竖直边界MN 射出，求：（1） 电子从进入电场再进入磁场的瞬间运动的时间t 和 偏转的距离y(1120()tan ()22L L eULy L L mv dα=+=+) （2）电子进出磁场的两点间距离s(022cos mv S r eBβ==) 解：电子在水平方向作匀速直线运动1L L t v +=在电场中U E d =, F Ee =, F eU a m md==, 01L v t =,1y v at =,200tan y v eULv mv dα==,1120()tan ()22L L eULy L L mv dα=+=+在磁场中2v Bev m r =, mv r eB=, 2cos S r β=,αβ=, 0cos v v α=, 022cos mv S r eBβ==. 例3、（2014年高考大纲版 25题）．(20 分)如图，在第一象限存在匀强磁场，磁感应强度方向垂直于纸面向外；在第四象限存在匀强电场，方向沿x 轴负向。

经典习题1、（15分）如图所示，MN 、PQ 是平行金属板，板长为L ，两板间距离为d ，在PQ 板的上方有垂直纸面向里的匀强磁场。

一个电荷量为q 、质量为m 的带负电粒子以速度v 0从MN 板边缘沿平行于板的方向射入两板间，结果粒子恰好从PQ 板左边缘飞进磁场，然后又恰好从PQ 板的右边缘飞进电场。

不计粒子重力。

试求： （1）两金属板间所加电压U 的大小； （2）匀强磁场的磁感应强度B 的大小；（3）在图中画出粒子再次进入电场的运动轨迹，并标出粒子再次从电场中飞出的位置与速度方向。

2．（16分）如图，在x oy 平面内，MN 和x 轴之间有平行于y 轴的匀强电场和垂直于x oy 平面的匀强磁场，y 轴上离坐标原点4 L 的A 点处有一电子枪，可以沿+x 方向射出速度为v 0的电子（质量为m ，电量为e ）。

如果电场和磁场同时存在，电子将做匀速直线运动.如果撤去电场，只保留磁场，电子将从x 轴上距坐标原点3L 的C 点离开磁场.不计重力的影响，求：（1）磁感应强度B 和电场强度E 的大小和方向；（2）如果撤去磁场，只保留电场，电子将从D 点（图中未标出）离开电场，求D 点的坐标； （3）电子通过D 点时的动能。

3．（12分）如图所示，在y ＞0的空间中，存在沿y 轴正方向的匀强电场E ；在y ＜0的空间中，存在沿y 轴负方向的匀强电场，场强大小也为E ，一电子（电量为－e ，质量为m ）在y 轴上的P （0，d ）点以沿x 轴正方向的初速度v 0开始运动，不计电子重力，求： （1）电子第一次经过x 轴的坐标值v 0 BM NP Q m,-qLd（2）电子在y 方向上运动的周期（3）电子运动的轨迹与x 轴的各个交点中，任意两个相邻交点间的距离 （4）在图上画出电子在一个周期内的大致运动轨迹4．（16分）如图所示，一个质量为m =2.0×10-11kg ，电荷量q =+1.0×10-5C 的带电微粒（重力忽略不计），从静止开始经U =100V 电压加速后，水平进入两平行金属板间的偏转电场中。

带电粒子在复合场中的运动例题引言本文将围绕带电粒子在复合场中的运动进行详细的探讨和解析。

我们将通过一个具体的运动例题，展示带电粒子在电磁场和重力场共同作用下的运动规律，帮助读者更好地理解这一过程。

问题描述考虑一个带电质量为m的粒子，在匀强电场和重力作用下，其运动方程如下：$$F=qE+m g$$其中，F表示粒子所受的合外力，q表示粒子的电荷量，E表示电场强度，g表示重力加速度。

在给定初速度v0的情况下，我们的目标是确定带电粒子在复合场中的运动轨迹。

解析为了解决这个问题，我们将采取以下步骤：步骤一：分析受力情况带电粒子所受的合外力由电场力和重力构成，因此可以将合外力表示为：$$F=qE+m g$$步骤二：列出运动方程根据牛顿第二定律，粒子的加速度与合外力成正比，因此可以得到运动方程为：$$a=\f ra c{F}{m}=\f ra c{qE}{m}+g$$将加速度与速度的关系带入上式，得到：$$\f ra c{dv}{dt}=\f ra c{qE}{m}+g$$步骤三：解微分方程对上式进行积分，可以得到粒子的速度与时间的关系：$$v=\f ra c{qE}{m}t+gt+v_0$$其中，v0为初始速度。

步骤四：求解轨迹方程将速度与时间的关系带入运动方程中，即可得到带电粒子在复合场中的运动轨迹：$$x=\f ra c{1}{2}\l e ft(\fr ac{q E}{m}t^2+g t^2+v_0t\ri g ht)+x _0$$其中，x0为初始位置。

结论通过以上的推导和计算，我们得到了带电粒子在复合场中的运动轨迹方程。

这个运动方程将帮助我们更好地理解带电粒子在电场和重力场中的相互作用情况，并能够准确地描述其运动过程。

希望读者通过本文的学习，能够加深对带电粒子在复合场中运动的理解，并能够应用相关原理解决类似的问题。

*注意：本文所使用的公式和推导过程纯属示例，实际问题中需要根据具体情况进行适当的调整。

专题带电粒子在复合场中的运动考点梳理一、复合场1．复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠或相邻或在同一区域，电场、磁场交替出现．二、带电粒子在复合场中的运动形式1．静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．2．匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动带电粒子可能依次通过几个情况不同的组合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成．【规律总结】带电粒子在复合场中运动的应用实例1．质谱仪所示，由粒子源、加速电场、偏转磁场和照相底片等构成．5构造：如图(1)．5图12.v qU＝m(2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式2粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式2v.＝mq v B r 由两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷．22UB2qr12mUq ＝，m＝，r＝. 22m2UBq r B2．回旋加速器(1)构造：如图6所示，D、D是半圆形金属盒，D形盒的缝隙处21形盒处于匀强磁场中．接交流电源，D原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆(2)形盒缝隙，两盒间的电势差一D周运动的过程中一次一次地经过2v m，得＝v B次一次地反向，粒子就会被一次一次地加速．由q r222rBq6D形盒图＝，可见粒子获得的最大动能由磁感应强度B和E km m2 r决定，与加速电压无关．半径) (匀速圆周运动特别提醒这两个实例都应用了带电粒子在电场中加速、在磁场中偏转的原理．互相E和磁感应强度B(．速度选择器如图7所示)(1)平行板中电场强度3垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．B，带电粒子能够沿直线匀速通过速度选择器的条件是(2)qE＝q v E7.图即v＝B4．磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能．中的B是发电机正极．根据左手定则，如图(2)8 v，磁场的L(3)磁流体发电机两极板间的距离为，等离子体速度为U8B＝q v得两极板间能达到的最大电势图qB磁感应强度为，则由qE＝L.＝BL v差U ，用非磁性材95．电磁流量计工作原理：如图所示，圆形导管直径为d(料制成，导电液体在管中向左流动，导电液体中的自由电荷正、负间出现电势差，形成电b、a，在洛伦兹力的作用下横向偏转，)离子．场，当自由电荷所受的电场力和洛伦兹力平衡时，a、b间的电势差就图9UU保持稳定，即：q v B＝qE＝q，所以v＝，因此液体流量Q＝S v＝dBd2πdπdUU·＝.BBd44【考点】考点一带电粒子在叠加场中的运动1．带电粒子在叠加场中无约束情况下的运动情况分类(1)磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动．②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．(2)电场力、磁场力并存(不计重力的微观粒子)①若电场力和洛伦兹力平衡，则带电体做匀速直线运动．②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题．(3)电场力、磁场力、重力并存①若三力平衡，一定做匀速直线运动．②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．2．带电粒子在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．带电粒子(带电体)在叠加场中运动的分析方法1．弄清叠加场的组成．2．进行受力分析．3．确定带电粒子的运动状态，注意运动情况和受力情况的结合．4．画出粒子运动轨迹，灵活选择不同的运动规律．(1)当带电粒子在叠加场中做匀速直线运动时，根据受力平衡列方程求解．(2)当带电粒子在叠加场中做匀速圆周运动时，应用牛顿定律结合圆周运动规律求解．(3)当带电粒子做复杂曲线运动时，一般用动能定理或能量守恒定律求解．(4)对于临界问题，注意挖掘隐含条件．5．记住三点：(1)受力分析是基础；(2)运动过程分析是关键；根据不同的运动过程及物理模型，选择合适的定理列方程求解．(3)．考点二带电粒子在组合场中的运动1．近几年各省市的高考题在这里的命题情景大都是组合场模型，或是一个电场与一个磁场相邻，或是两个或多个磁场相邻．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要进行正确的受力分析，确定带电粒子的运动状态．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键．方法点拨解决带电粒子在组合场中运动问题的思路方法专题三．带电粒子在交变电场和交变磁场中的运动模型问题的分析【典型选择题】1．[带电粒子在复合场中的直线运动]某空间存在水平方向的匀强电场(图中点运B点沿直线向A所示的直线斜向下由1，带电小球沿如图)未画出动，B的匀强磁场，则下列说法正确的是此空间同时存在由A指向)(1 A．小球一定带正电图．小球可能做匀速直线运动B ．带电小球一定做匀加速直线运动C ．运动过程中，小球的机械能增大D如图2所示，一带电小球在一正交电2．[带电粒子在复合场中的匀速圆周运动] 场、磁场区域里做匀速圆周运动，电场方向竖直向下，磁场方向垂直纸面) (向里，则下列说法正确的是2 A．小球一定带正电图B．小球一定带负电C．小球的绕行方向为顺时针D．改变小球的速度大小，小球将不做圆周运动所示是质谱仪的工作原理示意图．带电粒[质谱仪原理的理解]如图33．子被加速电场加速后，进入速度选择器．速度选择器内相互正交的上有可让粒子通过E.平板S匀强磁场和匀强电场的强度分别为B和.平板S下方有磁感应强度为A的狭缝P和记录粒子位置的胶片A21) 的匀强磁场．下列表述正确的是(B03 A．质谱仪是分析同位素的重要工具图B．速度选择器中的磁场方向垂直纸面向外E/BC．能通过狭缝P的带电粒子的速率等于．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小D劳伦斯和利文斯设计出回旋加速器，工作4．[回旋加速器原理的理解] ，两4所示．置于高真空中的D形金属盒半径为R原理示意图如图盒间的狭缝很小，带电粒子穿过的时间可忽略．磁感应强度为B的U.若A处匀强磁场与盒面垂直，高频交流电频率为f，加速电压为m、电荷量为＋，在加速器中被加速，q粒子源产生的质子质量为且加速过程中不考虑相对论效应和重力的影响．则下列说法正确的4)图是(2πRfA．质子被加速后的最大速度不可能超过成正比B．质子离开回旋加速器时的最大动能与加速电压U1 次经过两D∶形盒间狭缝后轨道半径之比为22C．质子第次和第1 和交流电频率f，该回旋加速器的最大动能不变BD．不改变磁感应强度，在两板间有垂直纸面向里、磁感应强度10如图所示，带电平行金属板相距为2R1例沿)不计重力(，与两板及左侧边缘线相切．一个带正电的粒子的圆形匀强磁场区域B为两板间中心线OO从左侧边缘O点以某一速度射入，恰沿直线通过圆形磁场区域，并112从极板边缘飞出，在极板间运动时间为t.若撤去磁场，质子仍从O点以相同速度射10t0入，则经时间打到极板上．2图10(1)求两极板间电压U；(2)若两极板不带电，保持磁场不变，该粒子仍沿中心线OO从O点射入，欲使粒子121从两板左侧间飞出，射入的速度应满足什么条件？所示，空间存在着垂直纸面向外的水平匀强磁11如图突破训练1场，轴两侧分别有方向相反的匀强电场，电场强，在y磁感应强度为B a在电场E度均为，在两个电场的交界处左侧，有一带正电的液滴力和重力作用下静止，现从场中某点由静止释放一个带负电的液滴a相撞，撞后两液滴合为一b，当它的运动方向变为水平方向时恰与11x轴正方向做匀速直线运动，已图体，速度减小到原来的一半，并沿间的静、b所带电荷量的所带电荷量是a2倍，且相撞前a的质量相等，知液滴b与ab 电力忽略不计．(1)求两液滴相撞后共同运动的速度大小；. h开始下落时距液滴ba的高度(2)求液滴甲所示，相隔一定距离的竖直边界两侧为相同的匀强磁场12例如图2PQ，两极区，磁场方向垂直纸面向里，在边界上固定两长为L的平行金属极板MN和，两极板间电压的变化规律如图乙所示，正反向电压的大小均板中心各有一小孔S、S21静止释S(q>0)的粒子由tT.在＝0时刻将一个质量为m、电荷量为－q为U，周期为100放，T0 (不＝时刻通过粒子在电场力的作用下向右运动，在tS垂直于边界进入右侧磁场区．22)计粒子重力，不考虑极板外的电场12图.d时的速度大小v和极板间距(1)求粒子到达S2为使粒子不与极板相撞，求磁感应强度的大小应满足的条件．(2)，且速度恰好为T时刻再次到达S(3)若已保证了粒子未与极板相撞，为使粒子在t＝320零，求该过程中粒子在磁场内运动的时间和磁感应强度的大小．所示装置中，区域Ⅰ和Ⅲ中分别有竖直如图13突破训练2向E；区域和上和水平向右的匀强电场，电场强度分别为E2Ⅱ一质量为内有垂直向外的水平匀强磁场，磁感应强度为B. 从左边界O点正(m、带电荷量为q的带负电粒子不计重力) OP上M上方的点以速度v水平射入电场，经水平分界线013 角射入区域Ⅱ的磁场，并垂直竖直边界图点与OP成60°的A CD进入Ⅲ区域的匀强电场中．求：(1)粒子在区域Ⅱ匀强磁场中运动的轨迹半径；M间的距离；(2)O、(3)粒子从M点出发到第二次通过CD边界所经历的时间．突破训练3如图15甲所示，与纸面垂直的竖直面MN的左侧空间中存在竖直向上的场强2 N/C的匀强电场(上、下及左侧无界)．一个质量为10m＝0.5 kg、电荷＝大小为E2.5×2－的水平初速度时刻以大小为v＝C的可视为质点的带正电小球，在t0q量为＝2.0×100向右通过电场中的一点P，当t＝t时刻在电场所在空间中加上一如图乙所示随时间周1期性变化的磁场，使得小球能竖直向下通过D点，D为电场中小球初速度方向上的一点，PD间距为L，D到竖直面MN的距离DQ为L/π.设磁感应强度垂直纸面向里为正．(g＝2)10 m/s图15(1)如果磁感应强度B为已知量，使得小球能竖直向下通过D点，求磁场每一次作用时0间t的最小值(用题中所给物理量的符号表示)；0(2)如果磁感应强度B为已知量，试推出满足条件的时刻t的表达式(用题中所给物理量10；)的符号表示(3)若小球能始终在电磁场所在空间做周期性运动，则当小球运动的周期最大时，求出磁感应强度B及运动的最大周期T的大小(用题中所给物理量的符号表示)．0。

一、带电粒子在复合场中的运动专项训练1．如图，ABD 为竖直平面内的光滑绝缘轨道，其中AB 段是水平的，BD 段为半径R =0.25m 的半圆,两段轨道相切于B 点，整个轨道处在竖直向下的匀强电场中，场强大小E =5.0×103V/m 。

一不带电的绝缘小球甲，以速度v 0沿水平轨道向右运动，与静止在B 点带正电的小球乙发生弹性碰撞。

已知甲、乙两球的质量均为m =1.0×10-2kg ，乙所带电荷量q =2.0×10-5C ，g 取10m/s 2。

(水平轨道足够长，甲、乙两球可视为质点，整个运动过程无电荷转移)（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D ，求乙球在B 点被碰后的瞬时速度大小；（2）在满足1的条件下，求甲的速度v 0；（3）甲仍以中的速度v 0向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B 点的距离范围。

【来源】四川省资阳市高中（2018届)2015级高三课改实验班12月月考理综物理试题 【答案】（1）5m/s ；（2）5m/s ；（3）32m 3m 2x '≤<。

【解析】 【分析】 【详解】（1）对球乙从B 运动到D 的过程运用动能定理可得22112222D B mg R qE R mv mv --=- 乙恰能通过轨道的最高点D ，根据牛顿第二定律可得2Dv mg qE mR+=联立并代入题给数据可得B v =5m/s（2）设向右为正方向，对两球发生弹性碰撞的过程运用动量守恒定律可得00B mv mv mv '=+ 根据机械能守恒可得22200111222B mv mv mv '=+联立解得0v '=，05v =m/s （3）设甲的质量为M ，碰撞后甲、乙的速度分别为M v 、m v ，根据动量守恒和机械能守恒定律有0M m Mv Mv mv =+2220111222M m Mv Mv mv =+ 联立得2m Mv v M m=+ 分析可知：当M =m 时，v m 取最小值v 0；当M ≫m 时，v m 取最大值2v 0 可得B 球被撞后的速度范围为002m v v v <<设乙球过D 点的速度为Dv '，由动能定理得 22112222D m mg R qE R mv mv --='- 联立以上两个方程可得35m /s<230m /s Dv '> 设乙在水平轨道上的落点到B 点的距离为x '，则有2122D x v t R gt ''==， 所以可得首次落点到B 点的距离范围32m 23m 2x '≤<2．如图所示，一半径为R 的光滑绝缘半球面开口向下，固定在水平面上．整个空间存在磁感应强度为B 、方向竖直向下的匀强磁场．一电荷量为q (q ＞0)、质量为m 的小球P 在球面上做水平的匀速圆周运动，圆心为O ′．球心O 到该圆周上任一点的连线与竖直方向的夹角为θ(02πθ<<)．为了使小球能够在该圆周上运动，求磁感应强度B 的最小值及小球P相应的速率．(已知重力加速度为g )【来源】带电粒子在磁场中的运动【答案】min B =v θ=【解析】 【分析】 【详解】据题意，小球P 在球面上做水平的匀速圆周运动，该圆周的圆心为O’．P 受到向下的重力mg 、球面对它沿OP 方向的支持力N 和磁场的洛仑兹力f ＝qvB ①式中v 为小球运动的速率．洛仑兹力f 的方向指向O’．根据牛顿第二定律cos 0N mg θ-= ②2sin sin v f N mR θθ-= ③ 由①②③式得22sin sin 0cos qBR qR v v m θθθ-+=④由于v 是实数，必须满足222sin 4sin ()0cos qBR qR m θθθ∆=-≥ ⑤由此得B ≥⑥可见，为了使小球能够在该圆周上运动，磁感应强度大小的最小值为min B =⑦此时，带电小球做匀速圆周运动的速率为min sin 2qB R v mθ=⑧由⑦⑧式得v θ=⑨3．如图所示，在无限长的竖直边界NS 和MT 间充满匀强电场，同时该区域上、下部分分别充满方向垂直于NSTM 平面向外和向内的匀强磁场，磁感应强度大小分别为B 和2B ，KL 为上下磁场的水平分界线，在NS 和MT 边界上，距KL 高h 处分别有P 、Q 两点，NS 和MT 间距为1.8h ，质量为m ，带电荷量为＋q 的粒子从P 点垂直于NS 边界射入该区域，在两边界之间做圆周运动，重力加速度为g ．(1)求电场强度的大小和方向；(2)要使粒子不从NS边界飞出，求粒子入射速度的最小值；(3)若粒子能经过Q点从MT边界飞出，求粒子入射速度的所有可能值．【来源】【全国百强校】2017届浙江省温州中学高三3月高考模拟物理试卷（带解析)【答案】（1）mgqE=，方向竖直向上（2）min(962)qBhvm-=（3）0.68qBhvm=；0.545qBhvm=；0.52qBhvm=【解析】【分析】（1）粒子在磁场中做匀速圆周运动，洛伦兹力提供向心力，电场力与重力合力为零；（2）作出粒子的运动轨迹，由牛顿第二定律与数学知识求出粒子的速度；（3）作出粒子运动轨迹，应用几何知识求出粒子的速度．【详解】（1）粒子在磁场中做匀速圆周运动，电场力与重力合力为零，即mg=qE，解得：mgqE=，电场力方向竖直向上，电场方向竖直向上；（2）粒子运动轨迹如图所示：设粒子不从NS边飞出的入射速度最小值为v min，对应的粒子在上、下区域的轨道半径分别为r1、r2，圆心的连线与NS 的夹角为φ，粒子在磁场中做匀速圆周运动，由牛顿第二定律得：2v qvB m r=，解得，粒子轨道半径：v r qBπ=， min1v r qBπ=，2112r r =， 由几何知识得：（r 1+r 2）sin φ=r 2，r 1+r 1cos φ=h ，解得：min 962)qBhv m=（﹣； （3）粒子运动轨迹如图所示，设粒子入射速度为v ，粒子在上、下区域的轨道半径分别为r 1、r 2， 粒子第一次通过KL 时距离K 点为x ， 由题意可知：3nx =1.8h （n =1、2、3…）3(92)22h x -≥，()2211x r h r =-- 解得：120.361)2hr n =+（，n ＜3.5， 即：n =1时， 0.68qBhv m=， n =2时，0.545qBhv m=，n =3时，0.52qBhv m=； 答：（1）电场强度的大小为mg qE =，电场方向竖直向上；（2）要使粒子不从NS 边界飞出，粒子入射速度的最小值为min 962)qBhv m=（﹣． （3）若粒子经过Q 点从MT 边界飞出，粒子入射速度的所有可能值为：0.68qBhv m=、或0.545qBh v m =、或0.52qBhv m=． 【点睛】本题考查了粒子在磁场中的运动，分析清楚粒子运动过程、作出粒子运动轨迹是正确解题的前提与关键，应用平衡条件、牛顿第二定律即可正确解题，解题时注意数学知识的应用．4．扭摆器是同步辐射装置中的插入件，能使粒子的运动轨迹发生扭摆．其简化模型如图：Ⅰ、Ⅱ两处的条形匀强磁场区边界竖直，相距为L ，磁场方向相反且垂直纸面．一质量为m ，电量为-q ，重力不计的粒子，从靠近平行板电容器MN 板处由静止释放，极板间电压为U ，粒子经电场加速后平行于纸面射入Ⅰ区，射入时速度与水平和方向夹角30θ=︒（1）当Ⅰ区宽度1L L =、磁感应强度大小10B B =时，粒子从Ⅰ区右边界射出时速度与水平方向夹角也为30︒，求B 0及粒子在Ⅰ区运动的时间t 0（2）若Ⅱ区宽度21L L L ==磁感应强度大小210B B B ==，求粒子在Ⅰ区的最高点与Ⅱ区的最低点之间的高度差h（3）若21L L L ==、10B B =，为使粒子能返回Ⅰ区，求B 2应满足的条件（4）若12B B ≠，12L L ≠，且已保证了粒子能从Ⅱ区右边界射出．为使粒子从Ⅱ区右边界射出的方向与从Ⅰ区左边界射出的方向总相同，求B 1、B 2、L 1、、L 2、之间应满足的关系式．【来源】2011年普通高等学校招生全国统一考试物理卷（山东)【答案】（1）32lmt qU π=（2）2233h L ⎛⎫=- ⎪⎝⎭（3）232mU B L q >（或232mUB L q≥）（4）1122B L B L =【解析】图1（1）如图1所示，设粒子射入磁场Ⅰ区的速度为v ，在磁场Ⅰ区中做圆周运动的半径为1R ，由动能定理和牛顿第二定律得212qU mv =① 211v qvB m R = ②由几何知识得12sin L R θ= ③联立①②③，带入数据得012mUB L q=④设粒子在磁场Ⅰ区中做圆周运动的周期为T ，运动的时间为t12R T v π= ⑤ 22t T θπ=⑥ 联立②④⑤⑥式，带入数据得32Lmt qUπ=⑦ （2）设粒子在磁场Ⅱ区做圆周运动的半径为2R ，有牛顿第二定律得222v qvB m R = ⑧由几何知识得()()121cos tan h R R L θθ=+-+ ⑨联立②③⑧⑨式，带入数据得2233h L ⎛⎫=- ⎪⎝⎭⑩图2（3）如图2所示，为时粒子能再次回到Ⅰ区，应满足()21sin R L θ+<[或()21sin R L θ+≤] ⑾联立①⑧⑾式，带入数据得232mU B L q >（或232mUB L q≥） ⑿图3图4（4）如图3（或图4）所示，设粒子射出磁场Ⅰ区时速度与水平方向得夹角为α，有几何知识得()11sin sin L R θα=+ ⒀ [或()11sin sin L R θα=-]()22sin sin L R θα=+ ⒁[或]()22sin sin L R θα=- 联立②⑧式得1122B R B R = ⒂联立⒀⒁⒂式得1122B L B L = ⒃【点睛】（1）加速电场中，由动能定理求出粒子获得的速度．画出轨迹，由几何知识求出半径，根据牛顿定律求出B 0．找出轨迹的圆心角，求出时间；（2）由几何知识求出高度差；（3）当粒子在区域Ⅱ中轨迹恰好与右侧边界相切时，粒子恰能返回Ⅰ区，由几何知识求出半径，由牛顿定律求出B 2满足的条件；（4）由几何知识分析L 1、L 2与半径的关系，再牛顿定律研究关系式．5．如图纸面内的矩形 ABCD 区域存在相互垂直的匀强电场和匀强磁场，对边 AB ∥CD 、AD ∥BC ，电场方向平行纸面，磁场方向垂直纸面，磁感应强度大小为 B .一带电粒子从AB 上的 P 点平行于纸面射入该区域，入射方向与 AB 的夹角为 θ（θ<90°），粒子恰好做匀速直线运动并从 CD 射出．若撤去电场，粒子以同样的速度从P 点射入该区域，恰垂直 CD 射出.已知边长 AD=BC=d ，带电粒子的质量为 m ，带电量为 q ，不计粒子的重力.求：(1)带电粒子入射速度的大小；(2)带电粒子在矩形区域内作直线运动的时间； (3)匀强电场的电场强度大小．【来源】【市级联考】广东省广州市2019届高三12月调研测试理科综合试题物理试题【答案】（1）cos qBd m θ（2）cos sin m qB θθ （3）2cos qB dm θ【解析】 【分析】画出粒子的轨迹图，由几何关系求解运动的半径，根据牛顿第二定律列方程求解带电粒子入射速度的大小；带电粒子在矩形区域内作直线运动的位移可求解时间；根据电场力与洛伦兹力平衡求解场强. 【详解】（1） 设撤去电场时，粒子在磁场中做匀速圆周运动的半径为R ，画出运动轨迹如图所示，轨迹圆心为O ．由几何关系可知：cos d Rθ=洛伦兹力做向心力：200v qv B m R=解得0cos qBdvm θ=（2）设带电粒子在矩形区域内作直线运动的位移为x ，有sin d xθ= 粒子作匀速运动：x=v 0t 联立解得cos sin m t qB θθ=（3）带电粒子在矩形区域内作直线运动时，电场力与洛伦兹力平衡：Eq=qv 0B解得2qB dE mcos θ=【点睛】此题关键是能根据粒子的运动情况画出粒子运动的轨迹图，结合几何关系求解半径等物理量；知道粒子作直线运动的条件是洛伦兹力等于电场力.6．如图，区域I 内有与水平方向成45°角的匀强电场1E ，区域宽度为1d ，区域Ⅱ内有正交的有界匀强磁场B 和匀强电场2E ，区域宽度为2d ，磁场方向垂直纸面向里，电场方向竖直向下.一质量为m 、电量大小为q 的微粒在区域I 左边界的P 点，由静止释放后水平向右做直线运动，进入区域Ⅱ后做匀速圆周运动，从区域Ⅱ右边界上的Q 点穿出，其速度方向改变了30，重力加速度为g ，求：(1)区域I 和区域Ⅱ内匀强电场的电场强度12E E 、的大小. (2)区域Ⅱ内匀强磁场的磁感应强度B 的大小. (3)微粒从P 运动到Q 的时间有多长.【来源】【市级联考】陕西省咸阳市2019届高三模拟检测（三)理综物理试题【答案】(1)12mg E q =,2mgE q =122m gd 121626d d gd gd π+ 【解析】 【详解】(1)微粒在区域I 内水平向右做直线运动，则在竖直方向上有：1sin45qE mg ︒= 求得：12mgE q=微粒在区域II 内做匀速圆周运动，则重力和电场力平衡，有：2mg qE =求得：2mgE q=(2)粒子进入磁场区域时满足：2111cos452qE d mv ︒=2v qvB m R=根据几何关系，分析可知：222sin30d R d ==︒整理得：122m gd B =(3)微粒从P 到Q 的时间包括在区域I 内的运动时间t 1和在区域II 内的运动时间t 2，并满足：211112a t d = 1tan45mg ma ︒=2302360Rt vπ︒=⨯︒ 经整理得：112121222612126gd d d d t t t gd g gd ππ+=+=+⨯=7．如图甲所示，在xOy 平面内有足够大的匀强电场E ，在y 轴左侧平面内有足够大的磁场，磁感应强度B 1随时间t 变化的规律如图乙所示，选定磁场垂直纸面向里为正方向。

一、带电粒子在复合场中的运动专项训练1．下图为某种离子加速器的设计方案.两个半圆形金属盒内存在相同的垂直于纸面向外的匀强磁场.其中MN 和M N ''是间距为h 的两平行极板，其上分别有正对的两个小孔O 和O '，O N ON d ''==，P 为靶点，O P kd '=（k 为大于1的整数）。

极板间存在方向向上的匀强电场，两极板间电压为U 。

质量为m 、带电量为q 的正离子从O 点由静止开始加速，经O '进入磁场区域.当离子打到极板上O N ''区域（含N '点）或外壳上时将会被吸收。

两虚线之间的区域无电场和磁场存在，离子可匀速穿过。

忽略相对论效应和离子所受的重力。

求：（1）离子经过电场仅加速一次后能打到P 点所需的磁感应强度大小； （2）能使离子打到P 点的磁感应强度的所有可能值；（3）打到P 点的能量最大的离子在磁场中运动的时间和在电场中运动的时间。

【来源】2015年全国普通高等学校招生统一考试物理（重庆卷带解析) 【答案】（1）22qUm B =（2）22nqUm B =，2(1,2,3,,1)n k =-L （3）2222(1)t qum k -磁，22(1)=k m t h qU-电 【解析】 【分析】带电粒子在电场和磁场中的运动、牛顿第二定律、运动学公式。

【详解】（1）离子经电场加速，由动能定理：212qU mv =可得2qUv m=磁场中做匀速圆周运动：2v qvB m r=刚好打在P 点，轨迹为半圆，由几何关系可知：2kd r =联立解得B =； （2）若磁感应强度较大，设离子经过一次加速后若速度较小，圆周运动半径较小，不能直接打在P 点，而做圆周运动到达N '右端，再匀速直线到下端磁场，将重新回到O 点重新加速，直到打在P 点。

设共加速了n 次，有：212n nqU mv =2nn nv qv B m r =且：2n kd r =解得：B =，要求离子第一次加速后不能打在板上，有12d r >且：2112qU mv =2111v qv B m r =解得：2n k <，故加速次数n 为正整数最大取21n k =- 即：B =2(1,2,3,,1)n k =-L ；（3）加速次数最多的离子速度最大，取21n k =-，离子在磁场中做n -1个完整的匀速圆周运动和半个圆周打到P 点。

一、带电粒子在复合场中的运动专项训练1．如图所不，在x轴的上方存在垂直纸面向里，磁感应强度大小为B0的匀强磁场．位于x 轴下方的离子源C发射质量为m、电荷量为g的一束负离子，其初速度大小范围0〜，这束离子经电势差的电场加速后，从小孔O（坐标原点）垂直x轴并垂直磁场射入磁场区域，最后打到x轴上．在x轴上2a〜3a区间水平固定放置一探测板（），假设每秒射入磁场的离子总数为N0，打到x轴上的离子数均匀分布（离子重力不计）．（1）求离子束从小孔O射入磁场后打到x轴的区间；（2）调整磁感应强度的大小，可使速度最大的离子恰好打在探测板右端，求此时的磁感应强度大小B1；（3）保持磁感应强度B1不变，求每秒打在探测板上的离子数N；若打在板上的离子80%被吸收，20%被反向弹回，弹回速度大小为打板前速度大小的0.6倍，求探测板受到的作用力大小．【来源】浙江省2018版选考物理考前特训（2017年10月)加试30分特训：特训7 带电粒子在场中的运动试题【答案】（1）；（2）（3）【解析】(1)对于初速度为0的离子，根据动能定理：：qU＝mv在磁场中洛仑兹力提供向心力：，所以半径：r1＝＝a恰好打在x＝2a的位置；对于初速度为v0的离子，qU＝mv－m(v0)2r2＝＝2a，恰好打在x＝4a的位置故离子束从小孔O射入磁场打在x轴上的区间为[2a，4a](2)由动能定理qU＝mv－m(v0)2r3＝r3＝a解得B1＝B0(3)对速度为0的离子qU＝mvr4＝＝a2r4＝1.5a离子打在x轴上的区间为[1.5a,3a]N＝N0＝N0对打在x＝2a处的离子qv3B1＝对打在x＝3a处的离子qv4B1＝打到x轴上的离子均匀分布，所以＝由动量定理－Ft＝－0.8Nm＋0.2N(－0.6m－m)解得F＝N0mv0．【名师点睛】初速度不同的粒子被同一加速电场加速后，进入磁场的速度也不同，做匀速圆周运动的半径不同，转半圈后打在x轴上的位置不同．分别求出最大和最小速度，从而求出最大半径和最小半径，也就知道打在x轴上的区间；打在探测板最右端的粒子其做匀速圆周运动的半径为1.5a，由半径公式也就能求出磁感应强度；取时间t=1s，分两部分据动量定理求作用力．两者之和就是探测板受到的作用力．2．如图所示，以两虚线为边界，中间存在平行纸面且与边界垂直的水平电场，宽度为、重力不计的d，两侧为相同的匀强磁场，方向垂直纸面向里．一质量为m、带电量q带电粒子，以初速度1v垂直边界射入磁场做匀速圆周运动，后进入电场做匀加速运动，然后第二次进入磁场中运动，此后粒子在电场和磁场中交替运动．已知粒子第二次在磁场中运动的半径是第一次的二倍，第三次是第一次的三倍，以此类推．求：（1）粒子第一次经过电场的过程中电场力所做的功1W （2）粒子第n 次经过电场时电场强度的大小n E （3）粒子第n 次经过电场所用的时间n t（4）假设粒子在磁场中运动时，电场区域场强为零．请画出从粒子第一次射入磁场至第三次离开电场的过程中，电场强度随时间变化的关系图线（不要求写出推导过程，不要求标明坐标刻度值）．【来源】河北省衡水中学滁州分校2018届高三上学期全真模拟物理试题【答案】（1）21132mv W =（2）21(21)2n n mv E qd +=（3）12(21)n d t n v =+ （4）如图；【解析】 （1）根据mv r qB =，因为212r r =，所以212v v =，所以221211122W mv mv =-, （2）=，，所以．（3），，所以．(4)3．如图，M、N是电压U=10V的平行板电容器两极板，与绝缘水平轨道CF相接，其中CD 段光滑，DF段粗糙、长度x=1.0m．F点紧邻半径为R的绝缘圆筒(图示为圆筒的横截面)，圆筒上开一小孔与圆心O在同一水平面上，圆筒内存在磁感应强度B=0.5T、方向垂直纸面向里的匀强磁场和方向竖直向下的匀强电场E．一质量m=0.01kg、电荷量q=－0.02C的小球a从C点静止释放，运动到F点时与质量为2m、不带电的静止小球b发生碰撞，碰撞后a球恰好返回D点，b球进入圆筒后在竖直面内做圆周运动．不计空气阻力，小球a、b 均视为质点，碰时两球电量平分，小球a在DF段与轨道的动摩因数μ=0.2，重力加速度大小g=10m/s2．求(1)圆筒内电场强度的大小；(2)两球碰撞时损失的能量；(3)若b球进入圆筒后，与筒壁发生弹性碰撞，并从N点射出，则圆筒的半径．【来源】福建省宁德市2019届普通高中毕业班质量检查理科综合物理试题【答案】(1)20N/C；(2)0J；(3)16tanRnπ=（n≥3的整数）【解析】【详解】（1）小球b要在圆筒内做圆周运动，应满足：12Eq＝2mg解得：E＝20 N/C（2）小球a到达F点的速度为v1，根据动能定理得：Uq－μmgx＝12mv12小球a从F点的返回的速度为v2，根据功能关系得：μmgx＝12mv22两球碰撞后，b球的速度为v，根据动量守恒定律得：mv1＝-mv2＋2mv则两球碰撞损失的能量为：ΔE＝12mv12－12mv22－12mv2联立解得：ΔE＝0（3）小球b进入圆筒后，与筒壁发生n-1次碰撞后从N点射出，轨迹图如图所示：每段圆弧对应圆筒的圆心角为2nπ，则在磁场中做圆周运动的轨迹半径：r1＝Rtannπ粒子在磁场中做圆周运动：21122vqvB mr=联立解得：16tanRnπ=（n≥3的整数）4．欧洲大型强子对撞机是现在世界上最大、能量最高的粒子加速器，是一种将质子加速对撞的高能物理设备，其原理可简化如下：两束横截面积极小，长度为l-0质子束以初速度v0同时从左、右两侧入口射入加速电场，出来后经过相同的一段距离射入垂直纸面的圆形匀强磁场区域并被偏转，最后两质子束发生相碰。

专题带电粒子在复合场中的运动令狐采学考点梳理一、复合场1．复合场的分类(1)叠加场：电场、磁场、重力场共存，或其中某两场共存．(2)组合场：电场与磁场各位于一定的区域内，并不重叠或相邻或在同一区域，电场、磁场交替出现．2．三种场的比较项目名称力的特点功和能的特点重力场大小：G＝mg方向：竖直向下重力做功与路径无关重力做功改变物体的重力势能静电场大小：F＝qE方向：a.正电荷受力方向与场强方向相同b.负电荷受力方向与场强方向相反电场力做功与路径无关W＝qU电场力做功改变电势能磁场洛伦兹力F＝qvB方向可用左手定则判断洛伦兹力不做功，不改变带电粒子的动能1．静止或匀速直线运动当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．2．匀速圆周运动当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．较复杂的曲线运动当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动带电粒子可能依次通过几个情况不同的组合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成．【规律总结】带电粒子在复合场中运动的应用实例1．质谱仪(1)构造：如图5所示，由粒子源、加速电场、偏转磁场和照相底片等构成．图5(2)原理：粒子由静止被加速电场加速，根据动能定理可得关系式qU ＝12mv2. 粒子在磁场中受洛伦兹力作用而偏转，做匀速圆周运动，根据牛顿第二定律得关系式qvB ＝m v2r. 由两式可得出需要研究的物理量，如粒子轨道半径、粒子质量、比荷．r ＝1B 2mU q ，m ＝qr2B22U ，q m ＝2U B2r2. 2．回旋加速器(1)构造：如图6所示，D1、D2是半圆形金属盒，D 形盒的缝隙处接交流电源，D 形盒处于匀强磁场中．(2)原理：交流电的周期和粒子做圆周运动的周期相等，粒子在圆周运动的过程中一次一次地经过D 形盒缝隙，两盒间的电势差一次一次地反向，粒子就会被一次一次地加速．由qvB ＝mv2r ，得Ekm ＝q2B2r22m，可见粒子获得的最大动能由磁感应强度B 和D 形盒图6半径r 决定，与加速电压无关．特别提醒 这两个实例都应用了带电粒子在电场中加速、在磁场中偏转(匀速圆周运动)的原理．3．速度选择器(如图7所示)(1)平行板中电场强度E和磁感应强度B互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝qvB，即v＝EB.图74．磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能．(2)根据左手定则，如图8中的B是发电机正极．(3)磁流体发电机两极板间的距离为L，等离子体速度为v，磁场的磁感应强度为B，则由qE＝q UL＝qvB得两极板间能达到的最大电势图8差U＝BLv.5．电磁流量计工作原理：如图9所示，圆形导管直径为d，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子)，在洛伦兹力的作用下横向偏转，a、b间出现电势差，形成电场，当自由电荷所受的电场力和洛伦兹力平衡时，a、b间的电势差就图9保持稳定，即：qvB＝qE＝q Ud，所以v＝UBd，因此液体流量Q＝Sv＝πd24·U Bd ＝πdU 4B. 【考点】考点一 带电粒子在叠加场中的运动1．带电粒子在叠加场中无约束情况下的运动情况分类(1)磁场力、重力并存①若重力和洛伦兹力平衡，则带电体做匀速直线运动． ②若重力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，故机械能守恒，由此可求解问题．(2)电场力、磁场力并存(不计重力的微观粒子)①若电场力和洛伦兹力平衡，则带电体做匀速直线运动． ②若电场力和洛伦兹力不平衡，则带电体将做复杂的曲线运动，因洛伦兹力不做功，可用动能定理求解问题．(3)电场力、磁场力、重力并存①若三力平衡，一定做匀速直线运动．②若重力与电场力平衡，一定做匀速圆周运动．③若合力不为零且与速度方向不垂直，将做复杂的曲线运动，因洛伦兹力不做功，可用能量守恒或动能定理求解问题．2．带电粒子在叠加场中有约束情况下的运动带电体在复合场中受轻杆、轻绳、圆环、轨道等约束的情况下，常见的运动形式有直线运动和圆周运动，此时解题要通过受力分析明确变力、恒力做功情况，并注意洛伦兹力不做功的特点，运用动能定理、能量守恒定律结合牛顿运动定律求出结果．带电粒子(带电体)在叠加场中运动的分析方法1．弄清叠加场的组成．2．进行受力分析．3．确定带电粒子的运动状态，注意运动情况和受力情况的结合．4．画出粒子运动轨迹，灵活选择不同的运动规律．(1)当带电粒子在叠加场中做匀速直线运动时，根据受力平衡列方程求解．(2)当带电粒子在叠加场中做匀速圆周运动时，应用牛顿定律结合圆周运动规律求解．(3)当带电粒子做复杂曲线运动时，一般用动能定理或能量守恒定律求解．(4)对于临界问题，注意挖掘隐含条件．5．记住三点：(1)受力分析是基础；(2)运动过程分析是关键；(3)根据不同的运动过程及物理模型，选择合适的定理列方程求解．考点二带电粒子在组合场中的运动1．近几年各省市的高考题在这里的命题情景大都是组合场模型，或是一个电场与一个磁场相邻，或是两个或多个磁场相邻．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要进行正确的受力分析，确定带电粒子的运动状态．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键．方法点拨解决带电粒子在组合场中运动问题的思路方法专题三．带电粒子在交变电场和交变磁场中的运动模型问题的分析【典型选择题】1．[带电粒子在复合场中的直线运动]某空间存在水平方向的匀强电场(图中未画出)，带电小球沿如图1所示的直线斜向下由A点沿直线向B点运动，此空间同时存在由A指向B的匀强磁场，则下列说法正确的是( ) A．小球一定带正电图1B．小球可能做匀速直线运动C．带电小球一定做匀加速直线运动D．运动过程中，小球的机械能增大2．[带电粒子在复合场中的匀速圆周运动]如图2所示，一带电小球在一正交电场、磁场区域里做匀速圆周运动，电场方向竖直向下，磁场方向垂直纸面向里，则下列说法正确的是( )A．小球一定带正电图2B．小球一定带负电C．小球的绕行方向为顺时针D．改变小球的速度大小，小球将不做圆周运动3．[质谱仪原理的理解]如图3所示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场．下列表述正确的是( )A．质谱仪是分析同位素的重要工具图3B．速度选择器中的磁场方向垂直纸面向外C．能通过狭缝P的带电粒子的速率等于E/BD．粒子打在胶片上的位置越靠近狭缝P，粒子的比荷越小4．[回旋加速器原理的理解]劳伦斯和利文斯设计出回旋加速器，工作原理示意图如图4所示．置于高真空中的D形金属盒半径为R，两盒间的狭缝很小，带电粒子穿过的时间可忽略．磁感应强度为B的匀强磁场与盒面垂直，高频交流电频率为f，加速电压为U.若A处粒子源产生的质子质量为m、电荷量为＋q，在加速器中被加速，且加速过程中不考虑相对论效应和重力的影响．则下列说法正确的是( )图4A．质子被加速后的最大速度不可能超过2πRfB．质子离开回旋加速器时的最大动能与加速电压U成正比C．质子第2次和第1次经过两D形盒间狭缝后轨道半径之比为2∶1D．不改变磁感应强度B和交流电频率f，该回旋加速器的最大动能不变例1如图10所示，带电平行金属板相距为2R，在两板间有垂直纸面向里、磁感应强度为B的圆形匀强磁场区域，与两板及左侧边缘线相切．一个带正电的粒子(不计重力)沿两板间中心线O1O2从左侧边缘O1点以某一速度射入，恰沿直线通过圆形磁场区域，并从极板边缘飞出，在极板间运动时间为t0.若撤去磁场，质子仍从O1点以相同速度射入，则经t02时间打到极板上．图10(1)求两极板间电压U；(2)若两极板不带电，保持磁场不变，该粒子仍沿中心线O1O2从O1点射入，欲使粒子从两板左侧间飞出，射入的速度应满足什么条件？突破训练1如图11所示，空间存在着垂直纸面向外的水平匀强磁场，磁感应强度为B，在y轴两侧分别有方向相反的匀强电场，电场强度均为E，在两个电场的交界处左侧，有一带正电的液滴a 在电场力和重力作用下静止，现从场中某点由静止释放一个带负电的液滴b，当它的运动方向变为水平方向时恰与a相撞，撞后两液滴合为一体，速度减小到原来的一半，并沿x轴正方向做匀速直线运动，已图11知液滴b与a的质量相等，b所带电荷量是a所带电荷量的2倍，且相撞前a、b间的静电力忽略不计．(1)求两液滴相撞后共同运动的速度大小；(2)求液滴b开始下落时距液滴a的高度h.例2如图12甲所示，相隔一定距离的竖直边界两侧为相同的匀强磁场区，磁场方向垂直纸面向里，在边界上固定两长为L的平行金属极板MN和PQ，两极板中心各有一小孔S1、S2，两极板间电压的变化规律如图乙所示，正反向电压的大小均为U0，周期为T0.在t＝0时刻将一个质量为m、电荷量为－q(q>0)的粒子由S1静止释放，粒子在电场力的作用下向右运动，在t＝T02时刻通过S2垂直于边界进入右侧磁场区．(不计粒子重力，不考虑极板外的电场)图12(1)求粒子到达S2时的速度大小v和极板间距d.(2)为使粒子不与极板相撞，求磁感应强度的大小应满足的条件．(3)若已保证了粒子未与极板相撞，为使粒子在t＝3T0时刻再次到达S2，且速度恰好为零，求该过程中粒子在磁场内运动的时间和磁感应强度的大小．突破训练2如图13所示装置中，区域Ⅰ和Ⅲ中分别有竖直向上和水平向右的匀强电场，电场强度分别为E和E2；区域Ⅱ内有垂直向外的水平匀强磁场，磁感应强度为B.一质量为m、带电荷量为q的带负电粒子(不计重力)从左边界O点正上方的M点以速度v0水平射入电场，经水平分界线OP上的A点与OP成60°角射入区域Ⅱ的磁场，并垂直竖直边界图13CD进入Ⅲ区域的匀强电场中．求：(1)粒子在区域Ⅱ匀强磁场中运动的轨迹半径；(2)O、M间的距离；(3)粒子从M点出发到第二次通过CD边界所经历的时间．突破训练3如图15甲所示，与纸面垂直的竖直面MN的左侧空间中存在竖直向上的场强大小为E＝2.5×102 N/C的匀强电场(上、下及左侧无界)．一个质量为m＝0.5 kg、电荷量为q＝2.0×10－2 C的可视为质点的带正电小球，在t＝0时刻以大小为v0的水平初速度向右通过电场中的一点P，当t＝t1时刻在电场所在空间中加上一如图乙所示随时间周期性变化的磁场，使得小球能竖直向下通过D点，D为电场中小球初速度方向上的一点，PD间距为L，D到竖直面MN的距离DQ为L/π.设磁感应强度垂直纸面向里为正．(g＝10 m/s2)图15(1)如果磁感应强度B0为已知量，使得小球能竖直向下通过D点，求磁场每一次作用时间t0的最小值(用题中所给物理量的符号表示)；(2)如果磁感应强度B0为已知量，试推出满足条件的时刻t1的表达式(用题中所给物理量的符号表示)；(3)若小球能始终在电磁场所在空间做周期性运动，则当小球运动的周期最大时，求出磁感应强度B0及运动的最大周期T的大小(用题中所给物理量的符号表示)．。
