M7120型平面磨床电路故障排除学习目标：1、在普通机床检修的基础上进一步熟悉常用的机床检修方法、检修思路及检修步骤。
2、在磨床安装的基础上进一步熟悉M7120型磨床的主要电气设备及工作原理。
3、通过与操作人员的沟通，熟练掌握磨床运动特点对控制电路的要求。
4、能根据电气控制线路图分析各部分电路的工作过程，掌握电气线路故障分析的方法，能制定切实可行的维修方案，并作好防护措施。
5、能正确使用仪表或根据工作经验确定具体故障点，能排除电磁吸盘中出现的故障。
6、能按照作业规程对设备进行维修、维护。
7、能在检修完毕后进行自检、试车、交付使用。
8、能按照企业管理制度，正确填写维修记录并归档，确保记录的可追溯性，为以后维修提供参考资料。
建议学时： 20学时工作情景描述我校机加工车间有大量机床，为保证设备的正常运行，需要电工班成员能熟悉设备的原理、操作和特点，对其进行定期巡检，并能在第一时间对出现故障的设备进行及时检修、排除故障。
今天一早有一台型号为M7120型平面磨床出现故障，为避免影响正常的生产，工厂负责人要求两个小时内修复。
工作流程与内容教学活动一：明确工作任务教学活动二：熟悉设备档案资料教学活动三：现场调研、制定维修方案教学活动四：现场维修教学活动五：通电试车、交付验收教学活动六：工作总结与评价学习活动一：明确工作任务学习目标阅读“M7120型平面磨床电路故障排除”工作任务单，正确理解维修任务及要求。
进一步熟悉常用的机床检修方法、检修思路、检修过程及仪表的使用技巧，检修过程的安全注意事项等。
学习地点教室学习课时2课时学习过程一、教师模拟有关人员下发机床维修任务单，学生阅读维修任务单，回答问题（填写工作页）。
设备维修任务单NO：编号：HDL/CX08/002用户资料栏用户单位校办工厂机加工车间联系人购买日期联系电话产品型号M7120平面磨床机身号报修日期故障原因维修要求维修资料栏维修内容故障现象维修情况元件更换情况元件编码元件名称单位数量金额备注维修结果执行部门：维修员：签收人：引导问题：1、请你用文字具体描述该项工作的内容及要求：2、请你用文字简单描述常用的机床检修方法及仪表的使用技巧：3、请你用文字描述出常用的机床检修中查找故障的方法和技巧：二、随机找几个学生口头表述以下问题，教师要特别注意对问题的引导，激发学生的求知欲。
![m7130平面磨床磨头修理[要领]](https://img.taocdn.com/s1/m/4cb80f324a35eefdc8d376eeaeaad1f3469311d1.png)
M7130平面磨床磨头修理M7130平面磨床磨头修理可按什么顺序拆卸?!答：M7130平面磨床磨头主轴的前轴承是一个钢套镶铜的、带外锥面、内圆孔的整体轴承，外锥面与轴承座孔配合，要调整轴承间隙时，须先松开吊紧螺钉，按逆时针方向旋转螺母，可收紧轴承，按顺时针方向旋转螺母，可松开轴承。
轴承外层上开有多条槽，便于散热，此外，还有一条大的燕尾槽，其上装有吊紧螺钉，轴承间隙调整好后，应将其拧紧。
油环将来自油杯中的润滑油带入主轴前部与轴承配合处的螺旋槽，提供前轴承的润滑。
此结构优点是轴承承载力大，缺点是制造加工困难，由于轴承的润滑条件较差，故当主轴与轴承间隙过小时，容易产生轴承发热以致“抱轴”现象。
主轴的后轴承用滚动轴承支承，用润滑脂润滑。
磨头修理拆卸可按以下顺序进行：拆卸砂轮防护罩及砂轮→拆前轴承调整螺母→拆去平衡块的紧定螺钉→拆后盖及风叶→拉出主轴→松开轴承吊紧螺钉→拉出前轴承。
M7120A平面磨床的主轴和轴瓦的修复或更新应注意什么问题答：M7120A平面磨床的主轴和轴瓦的修复或更新应注意：（1）旧主轴修复时，要估计好最大的修磨量，修磨后对主轴的热处理是否有严重损耗，特别是主轴采用渗氮、渗碳处理时，更应注意热处理层是否会被修磨掉（一般渗氮层厚度在0.35"0.5mm，渗碳层厚度在1.05"1.5mm）以及修后主轴的刚度是否足够。
一般修磨量应小于0.1mm，（2）旧轴瓦修复前，应将轴瓦、支承头配对编号，并记下其原来的装配位置，不要搞乱，轴瓦的刮削最好用机刮设备刮削，以保证表面粗糙度要求，缺乏设备时，应采用圆刮刀刮削，刮削量要尽量少。
（3）采用新轴、新轴瓦时，要仔细检查轴瓦是否有碰伤、拉毛等现象，发现有毛头、碰伤，应仔细刮去，再用氧化铬跑合，装配前，还应修复轴瓦的接触面积。
M7150A平面磨床工作台有爬行或速度超差的故障原因及排除方法有哪些?答：M7150A平面磨床工作台有爬行或速度超差的故障原因及排除方法如下：（1）液压缸、活塞杆上侧母线与床身导轨、工作台导轨的平行度超差。
M7475型立轴圆台平面磨床的故障
1)砂轮只能下降不能上升。
观察接触器KM，是否吸合，如电压正常且接触器无声音，可测量线圈电阻。
如电路不通，可确定为断路。
如有一定阻值又无法确定电阻是否正常;可对比同型号的完好的接触器线圈。
如电阻高很多，说明线圈断路;小很多，说明线圈短路。
如接触器有“嗡嗡”声但不吸合，可能是机械部分的故障。
这种故障可用置换法来试验，用同一型号的接触器重新换上，如故障消失，即判断为接触器本身的故障。
2)电磁吸盘吸力不够。
这种故障可用对比法来检查，首先检查各操作控制器件是否工作正常;然后根据控制原理图检查整流电源部分各元器件是否工作正常;逐步测量各部分的电压来进行逐点排查。
在检查时，要注意先用简单的方法，后用复杂的方法。
3)电磁吸盘控制电路短路:如果FU6熔断后，更换新的熔体后继续熔断可判断为短路。
检查的重点是电磁吸盘的接插器口和电磁吸盘进线口，原因是电磁吸盘随机床工作台活动，运动频繁，而且冷却液直接喷洒在上面，很容易造成短路。
电磁工作台线圈损坏需重绕时，应持慎重态度，因拆卸很费力，线圈绕好后要用沥青灌注在台座内，所以修理应一次成功。
绕制线圈的匝数及导线规格应与原来的一致。
若选的导线截面偏小，则电阻大，线圈通过的电流小，电磁工作台吸力比原来的减小，影响使用。
修理完毕，应进行吸力实验，用电工纯铁或10号钢制成试块，跨放在两极之间，用弹簧在垂直方向测试，应达到70N/cm线圈对地绝缘应不小于5MΩ。
因为加工时经常用冷却液且
工作台往复运动很频繁，应注意两出线端的密封和加牢，否则容易出现接地、短路和断路等故障。
浅析平面磨床产生波纹的原因和消除方法一、平面磨床产生波纹的原因（一）砂轮方面1. 砂轮不平衡。
哎呀，就像人走路两条腿不一样长似的，砂轮要是不平衡，在高速旋转的时候就会晃悠，那可不就容易在加工的工件上弄出波纹嘛。
这可能是砂轮在安装的时候没安好，或者是砂轮本身质量有点不均匀呢。
2. 砂轮磨损不均匀。
你想啊，砂轮一直在磨东西，要是磨的过程中有的地方磨得多，有的地方磨得少，那它表面就不平整了。
这就像我们的牙齿，要是有的地方掉了一块，咬东西肯定就不顺畅啦。
可能是加工的时候进给量太大，或者是砂轮硬度和工件材料不太匹配，导致砂轮有的地方很快就磨损了。
（二）机床方面1. 主轴间隙过大。
机床的主轴就像人的脊柱一样重要，如果主轴间隙大了，那在转动的时候就不稳定。
就好像一辆车的轮子安装得松松垮垮的，跑起来肯定颠颠簸簸，在工件上就会留下波纹啦。
这可能是机床用久了，零件磨损了，或者是安装的时候就没调整好主轴的间隙。
2. 工作台导轨不平整。
工作台的导轨就像火车的轨道一样，如果轨道不平整，火车跑起来就会晃。
对于平面磨床来说，导轨要是有高低不平或者磨损，那工件在上面移动的时候就会受到影响，从而产生波纹。
这也许是导轨长期受到压力，或者是导轨的润滑不好造成的。
（三）切削液方面1. 切削液不足。
切削液就像是给砂轮和工件降温、润滑的小助手，如果切削液不够了，那在加工的时候就会产生热量，还会增加摩擦力。
这就好比我们跑步的时候没水喝，又热又累，肯定跑不好。
热量和摩擦力大了就容易让加工不稳定，出现波纹。
2. 切削液不干净。
如果切削液里有杂质，那就像沙子混进了润滑油里，不仅不能起到好的作用，还会刮伤工件或者影响砂轮的切削，进而产生波纹。
二、平面磨床产生波纹的消除方法（一）针对砂轮1. 重新平衡砂轮。
我们可以用专门的平衡仪来调整砂轮的平衡，让它在旋转的时候稳稳当当的。
就像给一个走路不稳的人重新调整好重心一样。
2. 及时修整砂轮。
当发现砂轮磨损不均匀的时候，就要赶紧修整它。
平面磨床的维修与保养指南平面磨床是机械加工领域常用的设备之一，其主要用途是对工件表面进行精密磨削和平整加工。
为了确保平面磨床的高效和稳定运行，维修和保养是非常重要的。
本指南将为您介绍平面磨床的维修和保养方法，以帮助您延长设备的使用寿命并提高生产效率。
1. 清洁和润滑定期清洁是平面磨床保养的基础。
在使用平面磨床时，金属屑和切削液会积累在机床各个部件上，如果不及时清除，会对机床正常运行产生不良影响。
因此，应定期清洁机床表面、导轨、滚珠丝杠等部件，并使用机床专用的清洁剂进行清洗。
除了定期清洁外，定期润滑也是平面磨床保养的重要一环。
正确的润滑可以降低机床磨损和摩擦，同时保持机床的正常工作温度。
在进行润滑时，应选择适当的润滑油或润滑脂，并按照机床制造商提供的润滑图表进行定期补充。
2. 电气系统维护平面磨床的电气系统包括主电源、控制系统和各种传感器。
定期检查电气系统的连接是否牢固，电缆是否有损坏，并清理控制面板和按钮上的灰尘和污垢。
此外，还需要检查电气系统的接地是否良好，以确保电气安全。
对于电气部件的故障，应根据机床的使用手册进行排查和修复，如果遇到严重故障无法自行解决，应及时请专业维修人员进行处理。
3. 传动系统维护平面磨床的传动系统主要包括主轴和转速传动装置。
定期检查主轴、皮带、轴承等部件的磨损情况，必要时及时更换。
对于液压传动装置，应定期检查液压油的质量和油位，并根据需要进行更换。
保持传动系统的正常工作有助于机床的精确加工和稳定性能。
4. 磨石和磨削液维护平面磨床的磨石和磨削液是保证加工质量和效率的关键因素。
定期检查磨石的磨损情况，并及时更换磨损的磨石。
同时，检查磨床中的磨削液质量和浓度，必要时进行调整或更换。
合理使用磨石和磨削液可以提高磨削效果，延长磨石和磨削液的使用寿命。
5. 定期维护和保养除了日常的清洁和润滑工作外，定期维护和保养也是平面磨床保持正常运行的重要环节。
机床制造商通常会提供详细的维护手册，其中包含了保养周期和方法。

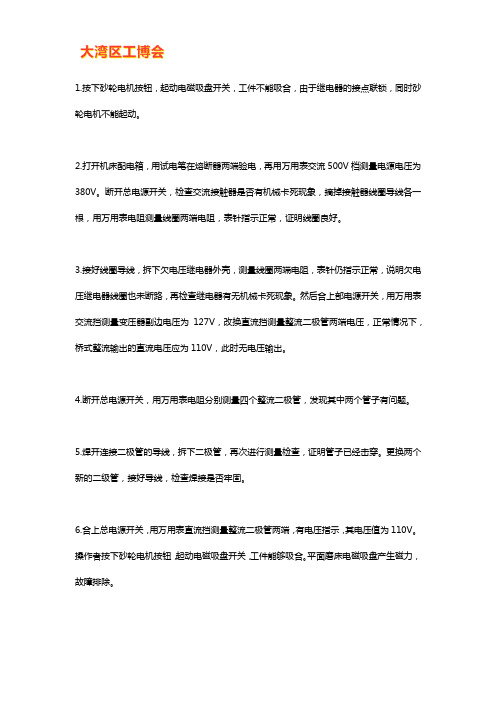

1.按下砂轮电机按钮，起动电磁吸盘开关，工件不能吸合，由于继电器的接点联锁，同时砂轮电机不能起动。
2.打开机床配电箱，用试电笔在熔断器两端验电，再用万用表交流500V档测量电源电压为380V。
断开总电源开关，检查交流接触器是否有机械卡死现象，摘掉接触器线圈导线各一根，用万用表电阻测量线圈两端电阻，表针指示正常，证明线圈良好。
3.接好线圈导线，拆下欠电压继电器外壳，测量线圈两端电阻，表针仍指示正常，说明欠电压继电器线圈也未断路，再检查继电器有无机械卡死现象。
然后合上部电源开关，用万用表交流挡测量变压器副边电压为127V，改换直流挡测量整流二极管两端电压，正常情况下，桥式整流输出的直流电压应为110V，此时无电压输出。
4.断开总电源开关，用万用表电阻分别测量四个整流二极管，发现其中两个管子有问题。
5.焊开连接二极管的导线，拆下二极管，再次进行测量检查，证明管子已经击穿。
更换两个新的二级管，接好导线，检查焊接是否牢固。
6.合上总电源开关，用万用表直流挡测量整流二极管两端，有电压指示，其电压值为110V。
操作者按下砂轮电机按钮，起动电磁吸盘开关，工件能够吸合。
平面磨床电磁吸盘产生磁力，故障排除。
下面，小编为大家分享正确处理平面磨床常见的故障的方法，快来看看吧!平面磨床故障现象及故障点①电机停转，电源线开路(FU2(2)保险丝断开)。
②砂轮电动机M1停转(FRl热继电器常闭触点断点)o③放开SB3按钮，KMl常开触点未自锁，KMl未通电，摇臂升降电动机M2不启动(KMl接触器常开触点断点)。
④砂轮电动机M1停转，KMl未通电(SB2按钮开关常闭触点断开)。
⑤液压泵电动机M2不转，KM2不通电(KA接触器常开触点断开或SB3，SB4按钮开关常开触点开路)。
⑥控制回路开路(FU3保险丝断开)。
⑦EL照明灯不亮(SA2开关断开)。
⑧HLl照明灯不亮(KMl 常开触点断开)。
⑨HL3照明灯不亮(KM2常开触点断开)。
⑩整流电路失电(Tl变压器开路)。
⑩电磁吸盘失效(SAl开关断开或VD整流块断开)。
⑩磨床液压泵电动机M2不转(KA时间继电器断开，KM2失电)。
⑩电磁吸盘失效(连线断开)。
计算机部分故障此种故障主要利用计算机自诊断功能的报警号，计算机各板上的信息状态指示灯，各关键测试点的波形、电压值，各有关电位器的调整，各短路销的设置，有关机床参数值的设定，专用诊断组件，并参考计算机控制系统维修手册、电气图等加以诊断及排除。
交流主轴控制系统故障。
交流主轴控制系统发生故障时，应首先了解操作者是否有过不符合操作规程的意外操作，电源电压是否出现过瞬问异常，进行外观检查是否有短路器跳闸、熔丝断开等直观易查的故障。
如果没有，再确认是属于有报警显示类故障.还是无报警显示类故障，根据具体情况而定。
主机故障和电气故障一般说来，机械故障比较直观，易于排除，电气故障相对而言比较复杂。
电气方面的故障按部位基本可分为电气部分故障、伺服放大及位置检测部分故障、计算机部分故障及主轴控制部分故障。
至于编程而引起的故障，大多是由于考虑不周或输入失误而造成的，只需按提示修改即可。
(1)主机故障数控车床的主机部分主要包括机械、润滑、冷却、排屑、液压、气动与防护等装置。
M7130平面磨床故障分析及排除步骤摘要：通过一定的理论学习和相关的实践操作，学生学会对较复杂的机床设备电气控制线路图进行分析，可以正确使用相关的仪器、仪表对不同机床设备的控制电路及电气故障进行分析、检修、排除，本文主要分析及探讨了在教学过程中M7130平面磨床的故障分析及排故步骤。
关键词：机床故障分析排故1．M7130平面磨床故障分析1.1 分析步骤第一步：看照明灯EL、SA2拨至充磁退磁时YH是否能亮；第二步：充磁回路是否正常；第三步：退磁回路是否正常；第四步：充磁或退磁时，电动机M1和M3是否正常。
1.2 M7130平面磨床电路原理图2.排故步骤2.1 打开电源开关QS1，合上SA1，观察EL是否亮，如果不亮：1、检查T2输入100—0是否电压正常，测到电压正常为止，万用表AC （500V）档位所测回路：TC 100，0→1，0→U12，V12→U11，V11→L1，L2，故障在电压正常和电压不正常之间。
2、若T2的输入电压正常，测量T2输出回路，使用万用表AC50V档位，所测回路：T2输出：101→102—103，101，102对103测量；EL亮，下一步2.2 充退磁回路，SA2拨至吸合位置（205—208），（206—209），观察YH 是否吸合，1、若YH没有吸合，先测量直流回路中的公共回路：（1）T1输入是否电压正常，AC250V，输入应有220V，电压正常，下一步（2）T2输出是否电压正常，若电压不正常，则T2坏，电压正常继续测，测量至VC输入，若VC输入电压不正常，故障回路：210→204 —203（经过T2变压为26V），201，204对203测量。
（3）经过VC，交流电变为直流电，使用DC50V档位，红表棒接206，黑表棒逐点测量，故障在电压正常和电压不正常之间：205→208→YH→KA→209—2062、把SA2拨至退磁位置（205—207），（206—208）连接；看YH是否退磁，DC 50V档位，万用表红表棒接206，黑表棒测量：205→207→R2→KA→YH→208—2063、SA2打至退磁，SA2（3-4）闭合，或者处于吸合，KA1吸合（3-4）闭合，下一步；2.3 按SB1，看KM1是否吸合（砂轮控制）：1、KM1若没有吸合，故障回路：使用AC500V档位1→2→3→4→5—6—0，1、2、3、4、5、号线对0号线测量；6，0号线对1号线测量；2、若KM1点动，则自锁回路故障；KM1点动，则KM1的自锁回路故障5—6之间，5对0号测量，6对1测量，电压正常，则KM1的自锁触头自身故障；5对0号测量，6对1测量，电压不正常，则5或者6号线故障。
1绪论1.1机床诊断与维修的背景与意义1.1.1 金属切削机床的背景机床是将金属毛坯加工成机器零件的机器，它是制造机器的机器，所以又称为”工作母机”或”工具机”，习惯上简称机床。
现代机械制造中加工机械零件的方法很多：除切削加工外，还有铸造、锻造、焊接、冲压、挤压等，但凡属精度要求较高和表面粗糙度要求较细的零件，一般都需在机床上用切削的方法进行最终加工。
在一般的机器制造中，机床所担负的加工工作量占机器总制造工作量的40％-60％，机床在国民经济现代化的建设中起着重大作用。
1.1.2机床诊断与维修的意义机床在使用过程中，由于材料、工艺、环境、和人为因素的影响，其零部件会逐渐地被磨损、变形、断裂、蚀损等，随着零部件磨损程度的增大，机床的技术状态将会产生劣化，不可避免的将会出现各种各样的故障，机床的功能和精度降低，甚至整机丧失使用价值。
保持现场机电设备经常处于良好状态，提高设备利用率，延长使用寿命，是企业提高经济效益的需要。
与此同时设备的故障检测维修也成为了一个热门行业，机床的维修技术不仅是保障机床正常运行的前提，对机床技术的发展和完善也起到了巨大的作用。
机床故障诊断与维修的基本目的就是提高机床的可靠性，机床的可靠性是指在规定的时间内、规定的工作条件下维持无故障工作的能力。
所以设备维修与管理人员成为企业的重要部分人员，机床故障诊断与维修也成为机床的重要组成部分。
这就需要设备维修与管理人员必须明白机床的结构、工作性能及规格参数和日常维护等。
以便使设备正常运行，企业已经意识到这一重要因素，并大力培养高素质设备维修管理人员，以此来保障生产的正常运行，保障企业的生产效率，保障企业的发展。
1.1.3 金属切削机床在国民经济中的地位在我国的各个工农业生产部门、科研单位和国防部门中，使用着大量各式各样的机器、仪器和工具。
这些机器、仪器和工具大部分是由一定形状和尺寸的金属零件所组成，生产这些零件并将它们装配成机器、仪器或工具的工业，称为机械制造工业（也称及其制造工业）。
1、M7120A卧轴矩台平面磨床的结构有何特点答：M7120A型卧轴矩台平面磨床由床身、工作台、立柱、滑板、磨头和垂直进给机构、工作台手摇进给机构、磨头手动横向进给机构及液压传动系统等部分组成，是一种典型的卧轴矩平面磨床。
M7120A平面不同于立轴圆台普通平面磨床，其传动一般以液压传动为主，机械传动比较简单。
主要用来加工较大平面的工件，加工精度也较高。
2、M7130卧轴矩台平面磨床与M7120A比较有何特点答：M7130卧轴矩台平面磨床与M7120A比较，其最大特点是磨头切削力大，磨削效率较高。
此外，机床的液压系统比较简单，省去了工作台手摇机构，整机除磨头垂直进给需手动外，其它动作均由液压系统驱动。
在结构布局上与M7120基本一致，有别于M7120A的部件结构主要有：（1）磨头结构。
（2）垂直进给机构。
（3）工作台液压缸。
M7130平面磨床的工作台液压缸采用双进单出的结构，借助于液压油对活塞、活塞杆的推、拉作用，使工作台作往复移动。
液压缸工作时，进入左、右腔的液压油压力是不一样的，活塞杆受压、拉双重力的作用。
3、轴矩台平面磨床的精度对加工工件精度有哪些影响答：考虑到实际加工中最普遍的情形，卧轴矩台平面磨床磨头主轴与工作台面的相对位置误差对工件的平行度精度影响最大；床身导轨的平行度误差，机床的安装水平误差对工件的平面度精度影响最大；磨头的主轴圆跳动误差对工件的表面粗糙度影响最大。
此外，机床的振动、环境温度等对加工工件精度都有较大的影响。
4、平面磨床修理前应做好哪些准备工作其检查项目有哪些答：平面磨床修理前的准备工作主要包括对所修机床修前状态的调查，即对机床的精度状况、故障情况的调查和分析，然后编制技术准备书，制定基本修理方案，列出所要更换或修复零件的明细表。
准备工作的好坏直接影响到大修工作的顺利进行和维修质量，应力求准确、全面、可行。
准备工作及其检查项目有如下几项：（1）检查磨头进给落刀情况，以确定是否更换丝杠副。
（2）调查机床使用中有没有“抱轴”现象，轴承的承载能力如何，并现场观察磨头主轴、轴瓦磨损情况，确定主轴轴瓦的修换。
（3）检查床身、立柱、滑板各处导轨有没有严重拉毛和磨损情况，确定修复方案。
（4）观察工作台速度均匀性，再检查液压缸磨损情况，确定液压缸修复方案。
（5）观察液压泵工作性能，初步了解操纵箱的性能。
听声音，测流量及压力参数，确定液压泵修换情况。
（6）检查磨头进给和爬行情况，确定磨头液压缸修复方案。
（7）对其它零部件磨损情况的调查、了解。
（8）了解用户对修理的要求。
完成以上工作后，即可着手编制技术准备书。
5、M7120A平面磨床的拆卸一般可按什么顺序进行答：M7120A平面磨床的拆卸一般可按如下顺序进行（1）切断电源，卸下各防护罩，拆去机床与油箱、冷却箱的连接管道及电气接线。
（2）卸下磨头体：只要拆下磨头体上的磨头活塞杆上的紧固螺母，即可沿燕尾导轨吊出磨头体，此时，应将磨头体降至立柱下部。
（3）卸下滑板：将滑板与滑板底之间联接螺钉拆去即可将滑板卸下。
（4）拆卸立柱及滑板底：将立柱联接螺钉松开，拔出定位销，将立柱吊下后再拆卸滑板底及升降丝杠副。
（5）卸下电磁吸盘台面及工作台，拆卸床身上的台面液压缸。
（6）卸下液压操纵箱及油路。
（7）拆下手摇机构。
拆卸时应注意，对主要零部件，如磨头主轴、台面液压缸、工作台等，应妥善放置，避免发生碰伤或放置不当使零部件发生变形等。
6、M7120A平面磨床修理常用的专用工具和测量器具有哪些答：M7120A平面磨床修理中常用的专用工具和测量器具一般按准备工作的情况配备，见下表。
答：磨床主轴漏油的故障原因及排除方法如下：（1）进入主轴的油液过多。
应控制轴承的输入油量至适当值。
（2）水银开关的浮子动作不灵活，使回油受阻。
应提高浮子动作灵活性，使回油通道畅通。
（3）密封圈及法兰盖与主轴间隙太大。
应控制好前后法兰盖及密封圈与主轴之间的间隙为~，四周均匀。
8、磨床床身导轨通常采用哪些修复工艺答：有关床身导轨的修复工艺有导轨磨床磨削修复工艺及刮削修复工艺。
刮削修复工艺见下表。
导轨磨床磨削修复工艺说明如下：（1）按要求做好修磨前的准备工作。
（2）以后床身平面为基准，调整机床的安装水平，要求纵横向（1000∶）mm。
（3）在导轨磨床上修磨床身导轨至精度要求，修磨量要尽量少，（4）检查床身导轨的各项精度。
答：M7120A平面磨床主要部件的修理一般按下列顺序进行，也可以根据修理条件采用几个部件同时进行或交叉进行。
（1）床身导轨、立柱导轨修复。
（2）工作台导轨修复。
（3）滑板底导轨修复。
（4）滑板燕尾导轨修复。
（5）磨头修复、磨头体燕尾导轨修复。
（6）液压缸修复。
（7）操纵箱及油路、油箱修复。
（8）升降副修复。
（9）其它部件修复。
10、平面磨床导轨磨损修复方法有哪几种答：平面磨床导轨修复视导轨磨损情况的不同，通常采用以下三种方法：（1）用导轨磨床直接修磨床身导轨，配磨工作台导轨。
这种方法不需再刮削、修复接触点，只需配磨工作台导轨后，修复其接触面积即可。
（2）用导轨磨床修磨床身导轨，再配刮工作台导轨，修复接触点。
（3）用全刮削方法修复床身、工作台导轨，修复工作量大。
当导轨面有严重的啃痕、拉毛、划道时，应精刨导轨后再送导轨磨床修复。
或补焊导轨后送导轨磨床修复，以减少导轨磨床修复量，缩短修理周期。
11、M7120A平面磨床床身导轨修复前应做好哪些准备工作答：M7120A的床身导轨由平导轨和V形导轨组成。
后床身平面是立柱的支承面，它属于非磨损面，为了在修复中尽量减少工作量，以后床身平面作为修理基准较为合理。
床身导轨修复前应做好以下准备工作：（1）卸下前罩，松开操纵箱与床身之间的紧固螺钉。
（2）松开台面手摇机构、进给机构与床身的联接螺钉，保证上述螺钉松开24h以上，以消除导轨的应力变形。
（3）24h后再紧固全部松开的螺钉；装上操纵箱、前罩，并紧固，使床身导轨处于预载荷状态。
然后送磨床修复或进行刮削修复。
12、M7120A平面磨床磨头落刀产生的原因及排除方法有哪些答：磨头落刀即垂直进给时，进刀量时大时小，或突然落刀，造成工件报废甚至设备和人身事故产生的原因及排除方法如下：（1）滚动丝杠副装配不良或丝杠精度差。
应拆机检查滚动螺母体上小轴锁紧是否良好，丝杠润滑是否畅通。
落刀严重，应检查丝杠精度，按规定要求修复精度。
（2）滑板底压板、镶条配合间隙过紧或过松。
应调整镶条、压板的间隙至合适值。
大修时，严格按照工艺修理和装配。
13、平面磨床加工件粗糙度差度差、有明显振纹的故障原因及排除方法有哪些答：平面磨床加工件粗糙度差度差、有明显振纹的故障产生的原因及排除方法如下：（1）主轴动平衡精度差，应重新调整，进行动平衡检测并修复。
（2）若确认主轴、轴承间隙过大，应重新调整，前间隙为，后轴承间隙为。
（3）台面润滑油过多或过少，应调整导轨润滑油至适量，以工作台导轨面上有湿润的润滑油但不滴下为宜。
（4）若砂轮静平衡不合格，做好砂轮静平衡，必要时作二次静平衡。
（5）砂轮修整粗细不一致，应重新修整砂轮，使砂轮粗、细适中。
（6）进给量最大不超过，并分粗磨、精磨。
（7）应消除机床振源：台面冲击，工作台齿条、齿轮啮合间隙过小，机床附近有振源等。
14、磨床主轴“抱轴”的故障原因及排除方法有哪些答：磨床主轴“抱轴”的故障原因及排除方法如下：（1）主轴与轴承间隙过小。
应严格按工艺要求对轴承间隙进行调整。
（2）主轴前后轴承不同轴。
装配时要借用定心套，保证前后轴承的同轴度。
（3）主轴润滑油过少。
应清洁润滑油及油箱，保证每6个月更换一次，保证轴承有合适的输入油量，避免脏物嵌入轴瓦。
（4）主轴装配不符合要求。
应检查重新装配并保证装配时各零件位置的正确性。
15、磨床床身导轨咬伤或拉毛的故障原因及排除方法有哪些答：磨床床身导轨咬伤或拉毛的故障原因及排除方法如下：（1）脏物进入导轨面。
应清洁润滑油，保持过滤器畅通。
（2）润滑油断绝。
供给新鲜润滑油，并保证润滑稳定器工作正常。
（3）导轨油槽太短或位置不当。
应开设合适的油槽，油孔基本上在磨头体相应位置，油槽不宜过短。
16、M7120A平面磨床的主轴和轴瓦的修复方案有几种答：磨头的修理是本修理的重点之一，而主轴和轴瓦的修理工作则是修理的主要内容。
主轴和轴瓦的修复，视主轴和轴瓦的磨损情况不同，一般可采用以下三种方案：（1）旧轴、旧轴瓦修复后继续使用。
只要主轴无严重磨损、裂痕，弯曲、重度烧伤等现象，轴瓦无严重磨损、烧伤、铅合金析出而呈峰窝状小孔等现象，且有修刮余量情况下即可修复后再用。
（2）当主轴无严重磨损，而轴瓦已磨损失效的情况下，可采用修复主轴、配新轴瓦的方法修复。
（3）当主轴和轴瓦因过度磨损（修磨量大于）以致对其力学性能（如主轴刚度、硬度，油膜的承载能力等）有严重影响时，说明主轴和轴瓦已不能继续使用，此时应更换主轴和轴瓦。
17、M7120A平面磨床磨头的拆卸顺序是什么答：M7120A平面磨床磨头的拆卸可按以下次序进行：拆砂轮防护罩、砂轮及修整器→打开后盖，卸下风叶→拆卸电动机转子→拉出电动机定子→拆前后法兰盖→拆各轴瓦上的支承螺钉→卸前后六块轴瓦→拆前后密封圈定位螺钉→拆前后→松掉轴向定位→松开球面环与体壳定位之紧定螺钉→抽出主轴。
18、卧轴矩台平面磨床工件加工面平行度超差的原因及排除方法有哪些答：误差产生的原因及排除方法如下：（1）自磨工作台面后，工作台精度超差，应重磨工作台面至精度要求。
（2）工作台纵向移动时倾斜度超差。
应调整台面润滑至适量，校正工作台纵向移动精度。
（3）磨头主轴中心线相对于工作台面横向移动时平行度超差。
应校正滑板水平燕尾导轨的直线度误差及相对工作面的平行度误差。
（4）床身导轨在水平面内直线度超差。
应调整机床的床身安装水平。
19、M7120A平面磨床主轴中心孔的研磨主要步骤有哪些其包括的主要内容和测量方法有哪些答：修研主轴两端中心孔是关系到修复主轴精度的重要工序，主轴中心孔的研磨的主要步骤为：（1）制造橡胶砂棒顶尖，作为修研中心孔的工具。
车制橡胶砂棒顶尖，一般采用硬质合金车刀或金刚钻切削，车削速度在300r/min，将砂棒车成°圆锥顶尖。
车削时金刚钻必须对准中心，以免把顶尖加工成双曲面，最后用三角油石修光。
（2）利用橡胶砂棒顶尖，修正中心孔。
其主要内容：首先是注意主轴装夹方法。
一端顶在砂棒顶尖，另一端顶在尾座回转顶尖上。
修研时，尾座回转顶尖不宜顶得过紧，以防扭断砂棒顶尖。
其次是掌握操作技术。
必须一手捏主轴，一手将尾座手轮轻轻调整，手捏主轴要有松有紧。
为了使主轴砂棒有明显速度差，以达到均匀研磨中心孔的要求，在研磨过程中需将机油加在砂棒顶尖上，当一端中心孔研磨结束后，再研磨另一端。
最后是反复测量，反复修研。
中心孔修研很难一次达到要求，需经修研、测量、再修研的多次反复。
